MANUAL. Bewator Omnis dokumentation i Microsoft Excel. Ver

Transkript

1 MANUAL Bewator Omnis dokumentation i Microsoft Excel Ver

2 Information Dessa dokument är inte normgivande utan ska endast ses som en grund för hur man kan göra. För normer och regler finns andra på marknaden gällande dokument. Det slutgiltiga utförandet, val av dokument osv. är upp till den som dokumenterar att avgöra. Dessa dokument säljs av Siemens men bygger på telett, ett teleregistreringsprogram som säljs av Telehantering i Stockholm AB. I denna version är funktionerna begränsade. Här jobbar man med färdiga mallar avsedda för Bewator Omnis (2010) säkerhetssystem. I telett arbetar med alla typer av teleanläggningar. Markerar funktioner som endast kan användas i telett. Markerar en varning.! Markerar ett tips. Dessa dokument är anpassade för både Excel 2003 (XP) och 2007 (Vista), men vi rekommenderar att Excel 2003 används. Microsoft och Excel är antingen registrerade varumärken eller varumärken som ägs av Microsoft Corporation i USA och/eller andra länder. Mångfaldigande av innehållet i denna handbok, helt eller delvis, är enligt lagen om upphovsrätt av den 30 december 1960 förbjuden utan medgivande av Telehantering AB. Förbudet gäller varje form av mångfaldigande genom tryckning, kopiering, duplicering eller elektronisk registrering. COPYRIGHT 2008 Telehantering i Stockholm AB 2

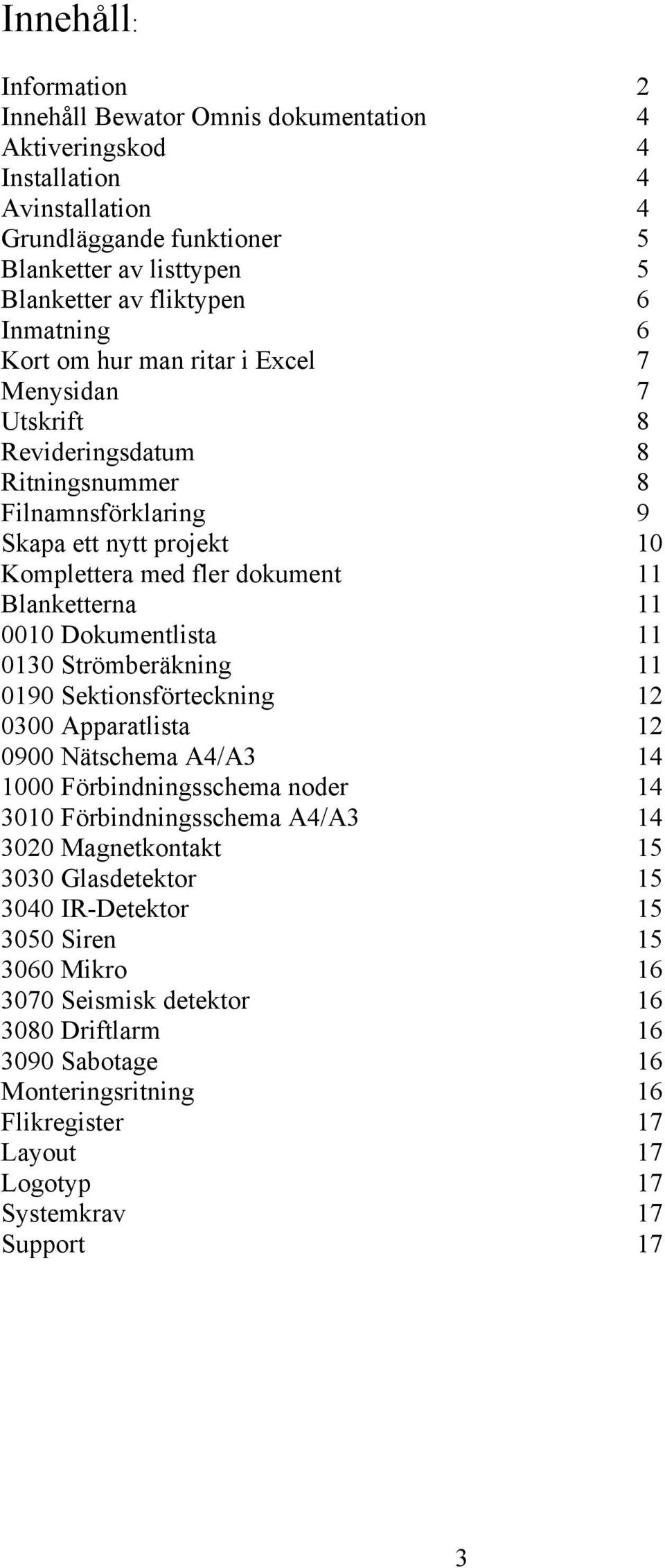

3 Innehåll: Information 2 Innehåll Bewator Omnis dokumentation 4 Aktiveringskod 4 Installation 4 Avinstallation 4 Grundläggande funktioner 5 Blanketter av listtypen 5 Blanketter av fliktypen 6 Inmatning 6 Kort om hur man ritar i Excel 7 Menysidan 7 Utskrift 8 Revideringsdatum 8 Ritningsnummer 8 Filnamnsförklaring 9 Skapa ett nytt projekt 10 Komplettera med fler dokument 11 Blanketterna Dokumentlista Strömberäkning Sektionsförteckning Apparatlista Nätschema A4/A Förbindningsschema noder Förbindningsschema A4/A Magnetkontakt Glasdetektor IR-Detektor Siren Mikro Seismisk detektor Driftlarm Sabotage 16 Monteringsritning 16 Flikregister 17 Layout 17 Logotyp 17 Systemkrav 17 Support 17 3

4 Innehåll Bewator Omnis dokumentation Innehåller följande: Installationsfil, förifyllda registreringsdokument, funktion för att skapa egna projekt samt en manual i PDF-format. Aktiveringskod För att starta installationen krävs en aktiveringskod som fås efter beställning. Installation 1. Kontrollera innan installationen att Excels säkerhetsnivå på makro inte är ställd så att inga makron körs. Hur ändring av säkerhetsnivån går till är olika beroende på version av Excel. Se Excels hjälpfil för att ändra säkerhetsnivån på makron. 2. Gå till CD-enheten starta filen Setup.exe och följ instruktionerna. Microsoft.NET (minst ver 3.5) krävs och installeras automatiskt om det behövs. Den går även att ladda ner från Microsoft och installera separat. 3. Om inte Excel startar automatiskt öppna Bewatormodulen\ installationsfil\ starter som nu ligger i en mapp på skrivbordet. 4. Excel startar en fil där du ska ange Företagsnamn, datum och aktiveringskod Koden består endast av versaler. Tryck enter efter att koden matats in samt på knappen fortsätt installera. Installationen kan ta flera minuter. Eventuellt kommer följande ruta fram tryck i så fall på Fortsätt. Nu kan du börja använda dina blanketter. Blanketterna finns under användarens dokument.! Det krävs en installation för varje dator och användare. Hur du börjar första projektet är beskrivet i manualen under skapa ett nytt projekt. Avinstallation Avinstallera programvaran Bewatormodulen och ta bort filerna under mina dokument. 4

5 Grundläggande funktioner Här beskrivs bland annat några av de vanligast förekommande funktionerna i Excel, men långt ifrån alla. För övriga samt andra förklaringar än vad som ges här hänvisas till Excels hjälpfil. Alla blanketter har en menysida där man fyller i uppgifter till texthuvudet. Där finns också uppgifter om hur många sidor dokumentet innehåller. Det går inte att exakt säga hur många tecken det får plats i varje ruta på menysidan, eftersom ett I tar mindre plats än ett O. Dock varnar menysidan när man närmar sig gränsen. Alla blanketter innehåller makron och måste således öppnas med makro. Blanketterna kan indelas i två huvudtyper, listtyp och fliktyp. Blanketter av listtypen Listtypen består av en meny, en lista och ett eller fler utskriftsblad. Exempelvis dokumentlista och apparatlista består av en flik som är menysida, en flik med en lista, och en flik med en utskriftsida. På menysidan fylls texthuvudet i och där finns knappar för utskrift. På list sidan matar man in sina uppgifter. På utskriftsidan hamnar uppgifterna från listan vid utskrift så den ska man bara gå in på för att ändra statiska uppgifter i ex. anmärkningsrutan eller kolumners rubriker. Man kan klippa o klistra enligt Excel standard. Men välj alltid klistra in special och endast text. Man kan inte göra matematiska utformningar på celler. Det kommer inte med på utskriften. Mata aldrig in uppgifter på utskriftssidan, dessa försvinner vid nästa utskrift. Utskriftsidan använder en funktion som förminskar texten i celler om det inte får plats. Det går inte att ta bort eller infoga kolumner i listor, dessa är fasta. Däremot kan man infoga eller ta bort rader. Om man infogar rader så blir cellen, där sid numret står, tom. Detta fixar man genom att trycka på Radera utskriftsminnet på menysidan. Flytta inte celler genom att ta tag i markeringskanten och dra till en annan cell. Formatet för cellerna som du kopierade från, försvinner. Till höger på listan finns kolumner ( I, J, K osv ) som används internt. Dessa behöver normalt inte ändras. Endast om man tagit bort något nertill i listan ska man radera dessa rader. Annars skrivs det ut tomma. 5

6 Blanketter av fliktypen Fliktypen består av en menysida och ett eller flera blad. Exempelvis nätschema, består av en flik som är menysida, en eller fler flikar där varje flik är ett schema/ blad. Ritningsnummer matas in på menysidan och bladnummer hämtas från bladets flik. Det som står inom parantes A4S(1) är sidnummer. Blad kopieras enligt Excels principer d.v.s. man trycker ned ctrl-knappen och drar den flik man vill kopiera ut åt höger. Numret inom parantes ökas då automatiskt med ett. Bladnummer kan ändras genom att dubbelklicka på fliken. Vissa tecken är ej godkända, dessa är \ /? : * [ ]. Kopiering av blad mellan olika Excelfiler av samma blankettyp är tillåten om filernas versionsnumer är samma.! Teoretiskt kan man ha obegränsat antal flikar i ett dokument men i praktiken bör man begränsa sig till ca 20 flikar eller ca 2,5 Mb filstorlek. Det beror lite på hur komplexa ritningarna är. Det går ju alltid att dela upp ritningen så att man har sid 1-20 i en fil och sid i nästa fil o.s.v. Det går inte att infoga rader eller kolumner i blanketter av fliktypen. Dokumentförklaring På blanketter av fliktypen finns en textruta som är döpt till Dokument förklaring Denna funktion är endast tillgänglig i telett. Inmatning För att göra förändringar används Excels ritverktyg för att rita streck och annat med. Man använder med fördel Excels funktion fäst mot rutnät då fäster linjerna på kalkylbladens cellkanter. I Excel 2007 får man själv lägga till detta verktyg, det kallas Fäst mot rutnät och finns under Officeknappen/ Excel-alternativ/Anpassa. För mer information se Excels hjälpfiler. 6

7 Kort om hur man ritar i Excel Att rita i Excel är inte så svårt. Ritverktygen fungerar ungefär som man är van från andra ritprogram. Där finns en meny som heter Ritobjekt i Excel 2003 där de inbyggda ritverktygen finns. I Excel 2007 finns dessa under Infoga/ figur. När man arbetar med Excel befinner man sig i olika lägen beroende vad man håller på med. Matar man in i celler är man i cellredigeringsläget. Ritar man objekt befinner man sig i ritläget. Beroende på vilket läge man är i blir olika verktyg och menyer tillgängliga. Man hamnar i ritläget om man väljer ett ritverktyg eller man markerar ett ritobjekt. För att vara i ritläget hela tiden väljer man markeringsverktyget. Då kan man tex. markera objekt genom att rama in det man vill markera. I Excel 2007 får man själv lägga till detta verktyg, det kallas markera objekt. För mer information se Excels hjälpfiler. När du ritar ex. streck i Excel blir varje streck ett ritobjekt med handtag i hörnen. Du ändrar längden på streck genom att dra i handtagen. Dubbelklickar du på objektet får du fram en ruta där man kan ställa in färg tjocklek mm på objektet. Man markerar fler objekt genom att rama in dessa eller shift-klicka. Tänk på att det endast är i 100% zoom som längd på streck mm visas rätt. Menysidan Samtliga dokument har en menysida. Dessa fylls automatiskt i av Omnisskaparen, men kan när som helst ändras manuellt. Menysidan är texthuvudet på den aktuella blanketten. Överst på menysidan står blankettens benämning, den kan ändras. Ritningsnummer är angivet utan sidnummer. Sedan följer en information om när dokumentet senast blev utskrivet. Det datumet ändras inte om man endast väljer förhandsgranska vid utskrift. Ändringar på menysidan slår igenom först vid en utskrift eller förhandsgranskning. Intern kod fungerar bara i telett, den är till för att inte blanda ihop olika projekt. Normalt är den samma som proj.nummer. Blankettens status används för att ange bygghandling, relationshandling mm. 7

8 Utskrift Nästa avdelning på menysidan är till för utskrift. Uppgiften om från sidan och till sidan uppdateras automatiskt varje gång man går in på menysidan men kan ändras efter egna önskemål. Om man bara har öppnat en fil och skriver ut den så vill Excel spara ändringar när man stänger filen. Detta beror på att datumet i rutan senast utskriven är ändrat. Vill man spara den informationen ska man välja att spara. Man kan välja förhandsutskrift om man vill, det påverkar inte senast utskriven. Kryssrutan Endast ändrade blad är endast tillgänglig i telett. Knappen Radera utskriftsminne är endast tillgänglig i telett. På vissa blanketter finns det en kryssruta på menysidan märkt Nedflyttningstecken. Med den får man nedflyttningstecken på utskriftsidan automatiskt vid utskrift. Utskrifterna blir då mer lättlästa. Samtliga utskrifter sker till den i Windows valda standardskrivaren.! Som information till slutkund om hur en utskrift går till kan följande text användas: Öppna dokumentet och gå till fliken "MENY" Välj de sidor som ska skrivas ut och tryck på knappen "skriv ut" Upprepa proceduren för varje dokument som ska skrivas ut. Revideringsdatum Varje ändring av dokumenten genererar ett nytt revideringsdatum. Datumet kan manuellt tas bort på menysidan före utskrift om så önskas. I mallen står ett installationsdatum. Ritningsnummer Alla blanketterna ges automatiskt ett Ritningsnummer när man använder Omnisskaparen. Denna följer samma norm som telett för Ritningsnummer. Tele Anläggning Schemanummer Blad E64: / 1 Filnamnet på denna ritning blir E xls Filer får döpas om enligt eget tycke. 8

9 Filnamnsförklaring Filnamn Rit nr Ver Typ SS norm Typ av blankett 1 P_Flikregister.xls Flik Flikregister för pärm Dokl.xls Lista Dokumentlista Ström.xls Flik Strömberäkning Sekf.xls Lista Sektionsförteckning Appl.xls Lista Apparatlista Nät Lista Nätschema Nod.xls Flik Noder Slinga.xls Flik Slinga Mag.xls Flik Inkoppling givare, sabotage Gla.xls Flik Inkoppling glasdetektorer IR.xls Flik Inkoppling IR Sir.xls Flik Inkoppling siren Mik.xls Flik Inkoppling mikro Sei.xls Flik Inkoppling seismisk det Dri.xls Flik Inkoppling driftlarm Sab.xls Flik Inkoppling sabotage 17 Montrit TA01.xls TA Flik Monteringsritning 18 Layout E1 Layout E Flik Central 19 Layout E2V Layout E2V 2.25 Flik Kortläsarnod 20 Layout E2VL Layout E2VL 2.25 Flik Larmnod 21 Layout E4 Layout E Flik Manöverpanel 22 Layout E5 Layout E Flik Repeater 23 Layout E6 Layout E Flik Reläenhet* 24 Layout E7 Layout E Flik Strömförsörjning 25 Layout EDW-100 Layout EDW Flik TCP-IP Modem 26 Layout HD500 Layout HD Flik Kortläsare 27 Layout MF Layout MF Flik Kortläsare Layout PR500 Layout PR Flik Kortläsare 29 Layout RB9160 Layout RB Flik Kortläsare 30 Layout RB120 Layout RB Flik Larmsändare 31 Layout RB500 Layout RB Flik Kortläsare 32 T_OMNIS_SKAPAREN För att skapa nya projekt Filer som ingår. * Utfasas 9

10 Skapa ett nytt projekt Börja med att öppna filen T_OMNIS_SKAPAREN.XLS som ligger i mappen Blanketter. Detta är ett hjälpmedel att komma igång med att skapa en mappstruktur och fylla dessa mappar med grundifyllda blanketter. Omnisskaparen menysida På menysidan matas kvartersnamn mm in. Vissa tecken får inte användas i kvartersnamnet, dessa är (\ /? : * [ ] ). Du måste ange sökvägen till mallblanketterna. Det gör du genom att trycka på Sökväg till det blad så visas sökvägen (grön text). Sedan går du in på fliken Blad1. Där väljer du den/de anläggningar du vill ha med genom att markera en tom rad i kolumnen Anläggning och välja anläggning i popupmenyn under knapparna. Mallsidans kryss ska ses som en rekommendation av vilka dokument man normalt använder. Man kan genom att ändra på mallsidan, bestämma vilka dokument man brukar använda till olika anläggningar genom att där kryssa för dessa och spara denna mall. Sedan trycker du på Starta tillverkningen. Du får en fråga om var den nya mappen ska placeras. Välj spara, och efter en stund är din mapp klar med grundifyllda dokument. Du har nu skapat ditt första projekt. 10

11 Komplettera med fler dokument Behöver man vid ett senare tillfälle utöka ett projekt med ytterligare blanketter är det enklast att öppna mappen med blanketter och öppna det dokument man vill ha, välja spara som, ändra filnamnet och texten på menysidan. Blanketterna 0010 Dokumentlista Avsikten med att ha en dokumentlista är att man ska veta vilka dokument man kan förvänta sig hitta under respektive flik i pärmen. Man skapar alltså lämpligen en dokumentlista per anläggning. Överst på sidan finns en knapp som heter Uppdatera, denna fungerar endast i telett. På menysidan finns kryssrutor för Endast ändrade blad och Provningsprotokoll dessa fungerar endast i telett. Dokumentlistan levereras ifylld, men ska ändras till att gälla aktuellt projekt Strömberäkning Avsikten med detta dokument är att man före montage ska kunna göra en beräkning av storleken på likriktare och batterier. Högst upp till vänster skriver man in likriktarens utrustningsnummer. Under den matar man in apparaternas antal, strömförbrukning för både normal, maximal drift samt likriktarens och batteriernas kapacitet. Textfält med grön färg är sådana som man ska skriva in värden i. Resultatet man får fram är tid för reservdrift, återladdning och om likriktaren klarar belastningen. Resultatet visas med röd text om anläggningen ej uppfyller inmatade värden. Återuppladdningstiden (längst ner) beräknas på den ström som finns kvar från likriktaren sedan anläggningen tagit sitt. Finns det tillräckligt med ström från likriktaren, visas <10h i rutan. När du öppnar denna är den förifylld med en del produkter. Glöm inte att mata in all övrig utrustning som är inkopplad till anläggningen. 11

12 0190 Sektionsförteckning Här fyller du i sektionsnummer, vilket OR-blad sektionen syns på, våningsplan, sektionstyp (skalskydd punktlarm överfallslarm mm) och sedan en förklarande larmtext. Utskrift kan göras till A3 papper genom att kryssa i knapp på menysidan. Då får det plats tre A4 sidor på en A3 sida. Provningsprotokoll, ISO 9001 Dokumenten 0190 Sektionsförteckning innehåller provningsprotokoll avsett för egenkontroll. För att skriva ut provningsprotokollet går man till menysidan och kryssar för en knapp som heter Provningsprotokoll. Provningsprotokollet innehåller 8 kolumner för de olika momenten (1-8) som förklaras i anmärkningsrutan. Förklaringstexten är endast ett förslag kan ändras efter egna önskemål. Dessa ändras på fliken Utskr_Prov. Provningsprotokollet är ej avsett att fyllas i elektroniskt utan man skriver ut det och fyller i under arbetets gång. Man bör förklara vad som ingår i momenten 1-8, på ett separat papper kallat provningsmetoder. Ifyllnad av provningsprotokoll Vid problem under ett installationsmoment skrivs O och orsak anges i kolumnen Fel. När felet är rättat signerar man i kolumnen till höger om Fel. Om det inträffar många fel på samma rad så får man skriva på baksidan av pappret Apparatlista Här fyller man i UNR (utrustningsnummer) /sektionsnummer, våningsplan, antal. beteckning, fabrikat, förbindningsschema och anmärkning. Om ett UNR innehåller fler saker och upptar fler rader bör man fylla i samma UNR för alla rader och ej nedflyttningstecken. Det blir då lättare att använda Excels autofilter (de små knapparna högst upp i varje kolumn). Trycker man då på UNR/sekt kolumnens autofilterknapp och väljer ex 62/210, så syns bara den.! Använd samma termer för exempelvis kolumnen benämning så att du inte i ena fallet skriver magnetkontakt och i nästa magnetkontakter.! Kolumn P innehåller en formel som lägger ihop värdet i kolumn A och kolumn E. Det kan användas som underlag till skyltbeställning. På menysidan finns kryssrutor för Endast ändrade blad och Provningsprotokoll dessa fungerar endast i telett. 12

13 Autofilter/ Sök Man kan använda Excels funktion Autofilter på denna blankettyp för att snabbt leta fram uppgifter man vill ha reda på. Vill man veta var alla kortläsare finns. Man väljer ut listan. Och listan filtreras. Det går att göra avancerade sökningar på detta sätt. T.ex. om man vill veta hur många kortläsare som finns på plan 2 eller hur många reservlarmpunkter som finns på plan 4. Det finns en hake med autofilter. Det är att autofiltren slutar att leta neråt om det finns en helt tom rad i listan. Man kan då göra listan hel genom att skriva ett mellanslag i de tomma cellerna i kolumnen där autofiltren slutar. Naturligtvis kan man även använda den vanliga sökfunktionen i Excel. Det finns även en kryssruta på menysidan märkt Nedflyttningstecken. Med den får man nedflyttningstecken på utskriftsidan automatiskt vid utskrift. Utskrifterna blir då mer lättlästa. Kryssrutan provningsprotokoll fungerar endast i telett. 13

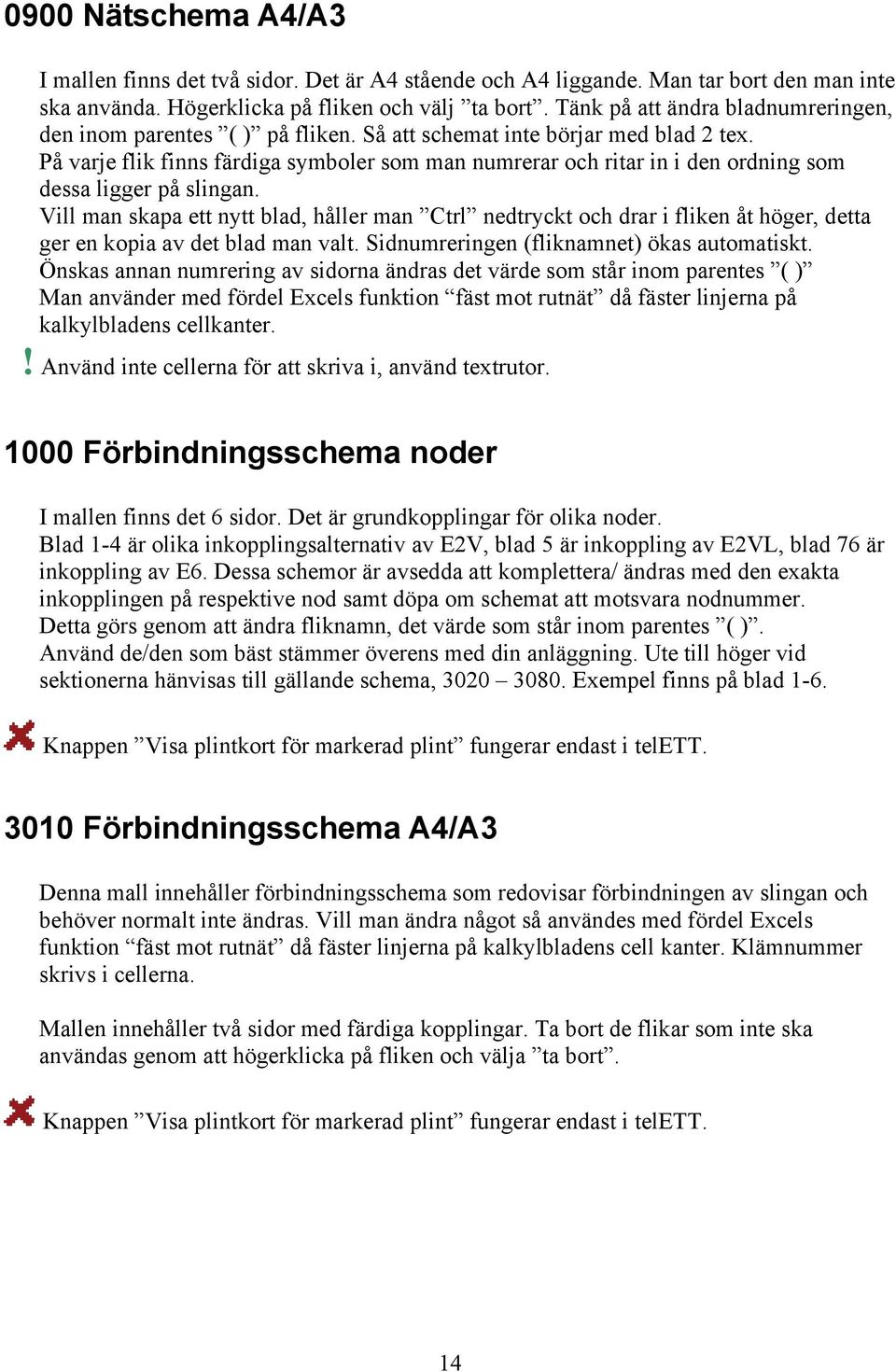

14 0900 Nätschema A4/A3 I mallen finns det två sidor. Det är A4 stående och A4 liggande. Man tar bort den man inte ska använda. Högerklicka på fliken och välj ta bort. Tänk på att ändra bladnumreringen, den inom parentes ( ) på fliken. Så att schemat inte börjar med blad 2 tex. På varje flik finns färdiga symboler som man numrerar och ritar in i den ordning som dessa ligger på slingan. Vill man skapa ett nytt blad, håller man Ctrl nedtryckt och drar i fliken åt höger, detta ger en kopia av det blad man valt. Sidnumreringen (fliknamnet) ökas automatiskt. Önskas annan numrering av sidorna ändras det värde som står inom parentes ( ) Man använder med fördel Excels funktion fäst mot rutnät då fäster linjerna på kalkylbladens cellkanter.! Använd inte cellerna för att skriva i, använd textrutor Förbindningsschema noder I mallen finns det 6 sidor. Det är grundkopplingar för olika noder. Blad 1-4 är olika inkopplingsalternativ av E2V, blad 5 är inkoppling av E2VL, blad 76 är inkoppling av E6. Dessa schemor är avsedda att komplettera/ ändras med den exakta inkopplingen på respektive nod samt döpa om schemat att motsvara nodnummer. Detta görs genom att ändra fliknamn, det värde som står inom parentes ( ). Använd de/den som bäst stämmer överens med din anläggning. Ute till höger vid sektionerna hänvisas till gällande schema, Exempel finns på blad Förbindningsschema A4/A3 Denna mall innehåller förbindningsschema som redovisar förbindningen av slingan och behöver normalt inte ändras. Vill man ändra något så användes med fördel Excels funktion fäst mot rutnät då fäster linjerna på kalkylbladens cell kanter. Klämnummer skrivs i cellerna. Mallen innehåller två sidor med färdiga kopplingar. Ta bort de flikar som inte ska användas genom att högerklicka på fliken och välja ta bort. 14

15 Inkoppling detektorer 3020 Magnetkontakt Denna mall redovisar inkopplingen av magnetkontakter, men kan även användas till andra typer av larmgivare med sabotageskydd. Blad 1 innehåller 1 dosa med 1 larmgivare, blad 2 innehåller 2 osv. Ändra numreringen på dosorna till den numrering som används. Till höger på schemat ligger en färdig bygel för lokal förbikoppling. Behöver man rita andra kopplingar än de som är med i exemplen används Excels ritverktyg. På blad 6 ligger också färdiga motstånd som kan användas då Glasdetektor Denna mall redovisar inkopplingen av glasdetektorer. Blad 1 innehåller 1 dosa med 1 larmgivare. Blad 2 innehåller 2 osv. Behöver man rita andra kopplingar än de som är med i exemplen används Excels ritverktyg. Det går också bra att kopiera från andra blad i filen IR-Detektor Denna mall redovisar inkopplingen av IR-detektor Siren Denna mall redovisar inkopplingen av siren. 15

16 3060 Mikro Denna mall redovisar inkopplingen av ej sabotageskyddade kontakter. Blad 1 innehåller 1 dosa med 1 larmgivare. Blad 2 innehåller 2 osv. Till höger på schemat ligger en färdig bygel för lokal förbikoppling. Behöver man rita andra kopplingar än de som är med i exemplen används Excels ritverktyg. Det går också bra att kopiera från andra blad i filen Seismisk detektor Denna mall redovisar inkopplingen av seismisk detektor Driftlarm Denna mall redovisar inkopplingen av driftlarm Sabotage Denna mall redovisar inkopplingen av sabotagelarm. Monteringsritning Denna är ett underlag för monteringsritning. Monteringsritningen innehåller alltid två sidor. Endast ett fält redovisas per ritning, man kopierar alltså aldrig flikarna i detta dokument. För att förenkla placering av utrustning finns ett rutnät som visar plintplaceringen i stativet, denna syns inte på utskriften. Till höger på förstasidan finns det plintar och paneler som man kan kopiera in på sin monteringsritning.! När man ritar och flyttar på saker på monteringsritningen är det bra att stänga av fäst mot stödraster. Annars blir det svårt att placera sakerna där man vill. Knapparna Rita och Uppdatera fungerar endast i telett. 16

17 Flikregister Detta dokument är det som sitter först i pärmen. Det är grundifyllt men ska ändras så att det stämmer överens med innehållet i pärmen. Layout Dessa dokument är avsedda att redovisa var klämmor är placerade i respektive utrustning samt vilken numrering klämmorna har. Då dessa inte alltid är märkta. Logotyp Samtliga dokument har Siemens logotyp och ert företagsnamn på dokumenten. I denna version går det inte att byta logga. Kompatibel Dessa dokument är kompatibla med telett teleregistrering ver. 2.2 Samt Excel 2003 och Kopiering Det är tillåtet att installera och använda programvaran inom det egna företaget. All annan form av kopiering är otillåten. Systemkrav Windows XP (SP2) Excel 2003 (SP3) eller Vista (SP1) och Excel 2007 (SP1) Ledigt hårddiskutrymme 50Mb PC. Programvaran ställer inte högre krav på datorns prestanda än vad operativsystemet och Excel gör. Support All form av support är avgiftsbelagd. Gå in på och klicka på telett för mer information. 17

18 Aktiveringskod, 4 Apparatlista, 12 Autofilter, 13 Avinstallation, 4 Dokumentlista, 11 Filnamnsförklaring, 9 Flikregister, 17 Fliktypen, 6 Förbindningsschema, 15, 16 Förbindningsschema noder, 14 Förbindningsschema slinga, 14 Grundläggande funktioner, 5 Installation, 4 ISO 9001, 12 Kompatibel, 17 Komplettera, 11 Kopiering, 17 Layout, 17 Listtypen, 5 Logotyp, 17 Menysida, 5 Menysidan, 7 Monteringsritning, 16 Nytt projekt, 10 Nätschema, 14 Operativsystem, 17 Provningsprotokoll, 12 Revideringsdatum, 8 Rita i Excel, 7 Ritningsnummer, 8 Sektionsförteckning, 12 Strömförbrukningslista, 11 Support, 17 Systemkrav, 17 Utskrift, 8 18
