Hjelpestarter/Starthjälp Powerstart 900 m/kompressor

Transkript

1 Bruksanvisning Bruksanvisning Hjelpestarter/Starthjälp Powerstart 900 m/kompressor Art.no

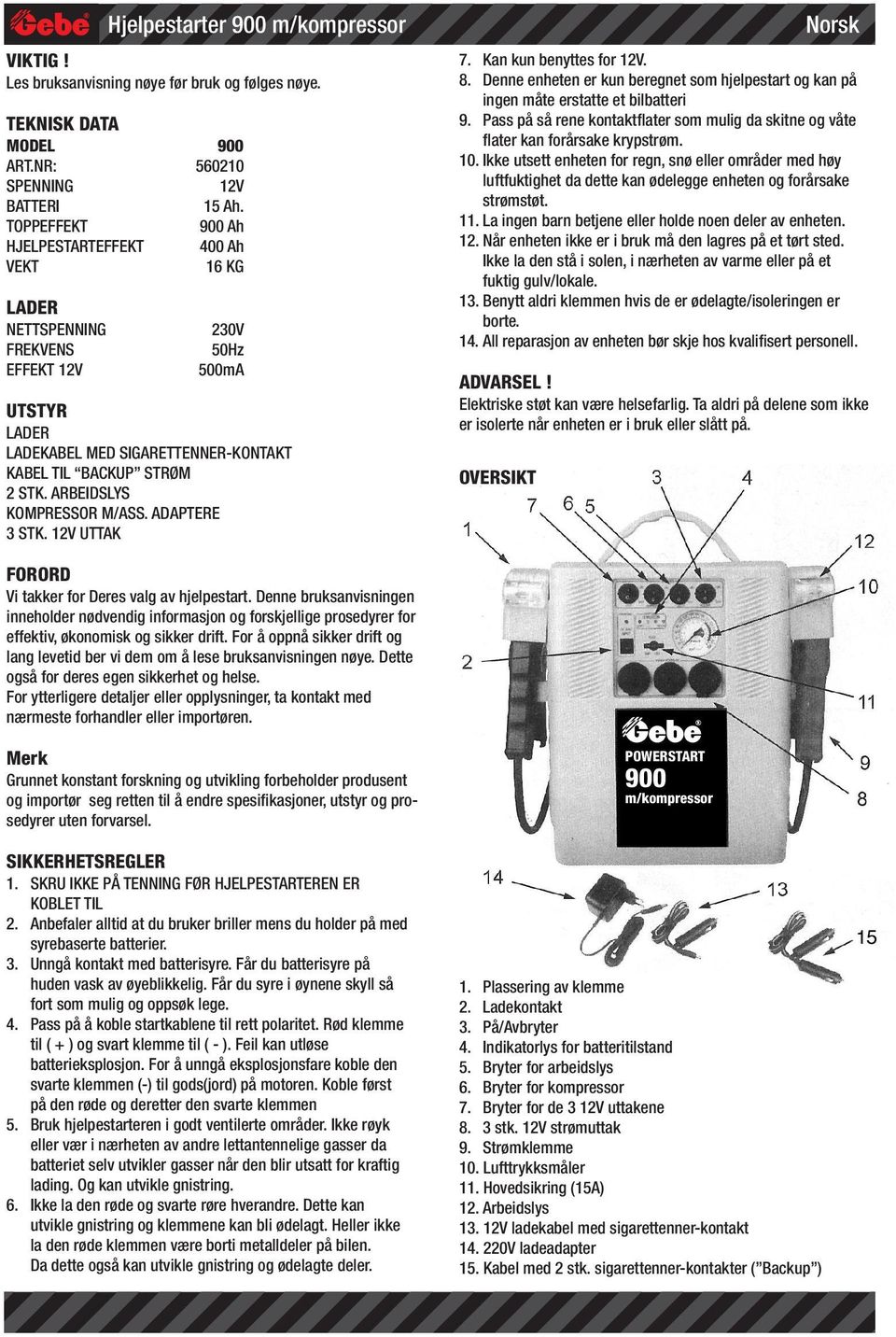

2 VIKTIG! Les bruksanvisning nøye før bruk og følges nøye. TEKNISK DATA MODEL 900 ART.NR: SPENNING 12V BATTERI 15 Ah. TOPPEFFEKT 900 Ah HJELPESTARTEFFEKT 400 Ah VEKT 16 KG LADER NETTSPENNING FREKVENS EFFEKT 12V Hjelpestarter 900 m/kompressor 230V 50Hz 500mA UTSTYR LADER LADEKABEL MED SIGARETTENNER-KONTAKT KABEL TIL BACKUP STRØM 2 STK. ARBEIDSLYS KOMPRESSOR M/ASS. ADAPTERE 3 STK. 12V UTTAK 7. Kan kun benyttes for 12V. 8. Denne enheten er kun beregnet som hjelpestart og kan på ingen måte erstatte et bilbatteri 9. Pass på så rene kontaktflater som mulig da skitne og våte flater kan forårsake krypstrøm. 10. Ikke utsett enheten for regn, snø eller områder med høy luftfuktighet da dette kan ødelegge enheten og forårsake strømstøt. 11. La ingen barn betjene eller holde noen deler av enheten. 12. Når enheten ikke er i bruk må den lagres på et tørt sted. Ikke la den stå i solen, i nærheten av varme eller på et fuktig gulv/lokale. 13. Benytt aldri klemmen hvis de er ødelagte/isoleringen er borte. 14. All reparasjon av enheten bør skje hos kvalifisert personell. ADVARSEL! Elektriske støt kan være helsefarlig. Ta aldri på delene som ikke er isolerte når enheten er i bruk eller slått på. OVERSIKT Norsk FORORD Vi takker for Deres valg av hjelpestart. Denne bruksanvisningen inneholder nødvendig informasjon og forskjellige prosedyrer for effektiv, økonomisk og sikker drift. For å oppnå sikker drift og lang levetid ber vi dem om å lese bruksanvisningen nøye. Dette også for deres egen sikkerhet og helse. For ytterligere detaljer eller opplysninger, ta kontakt med nærmeste forhandler eller importøren. Merk Grunnet konstant forskning og utvikling forbeholder produsent og importør seg retten til å endre spesifikasjoner, utstyr og prosedyrer uten forvarsel. SIKKERHETSREGLER 1. SKRU IKKE PÅ TENNING FØR HJELPESTARTEREN ER KOBLET TIL 2. Anbefaler alltid at du bruker briller mens du holder på med syrebaserte batterier. 3. Unngå kontakt med batterisyre. Får du batterisyre på huden vask av øyeblikkelig. Får du syre i øynene skyll så fort som mulig og oppsøk lege. 4. Pass på å koble startkablene til rett polaritet. Rød klemme til ( + ) og svart klemme til ( - ). Feil kan utløse batterieksplosjon. For å unngå eksplosjonsfare koble den svarte klemmen (-) til gods(jord) på motoren. Koble først på den røde og deretter den svarte klemmen 5. Bruk hjelpestarteren i godt ventilerte områder. Ikke røyk eller vær i nærheten av andre lettantennelige gasser da batteriet selv utvikler gasser når den blir utsatt for kraftig lading. Og kan utvikle gnistring. 6. Ikke la den røde og svarte røre hverandre. Dette kan utvikle gnistring og klemmene kan bli ødelagt. Heller ikke la den røde klemmen være borti metalldeler på bilen. Da dette også kan utvikle gnistring og ødelagte deler. POWERSTART 900 m/kompressor 1. Plassering av klemme 2. Ladekontakt 3. På/Avbryter 4. Indikatorlys for batteritilstand 5. Bryter for arbeidslys 6. Bryter for kompressor 7. Bryter for de 3 12V uttakene 8. 3 stk. 12V strømuttak 9. Strømklemme 10. Lufttrykksmåler 11. Hovedsikring (15A) 12. Arbeidslys V ladekabel med sigarettenner-kontakt V ladeadapter 15. Kabel med 2 stk. sigarettenner-kontakter ( Backup )

3 Hjelpestarter 900 m/kompressor BRUKE HJELPESTARTEREN Hjelpestarteren er produsert for å hjelpe kjøretøy og båter å starte som har 12V. strømanlegg. Den kan også benyttes til nødhjelp på andre enheter også som er 12V basert. (strømaggregat osv) Og som strøm backup når du skifter batteri i din bil 1. Vær sikker på at tenningen på kjøretøyet ikke er på. 2. Koble til den røde klemmen (+). 3. Koble til den svarte klemmen (-), men ikke på minuspolen på batteriet. 4. Vri tenningsbryteren til tenning, vent ca 2 minutter, så start bilen. 5. Hvis batteriet er så flatt at tenningslysene ikke kommer på, la hjelpestarteren være koblet til batteriet i min. før det gjøres et forsøk på å starte kjøretøyet. 6. Hvis kjøretøyet ikke starter, vent minst 3 minutter før du gjentar prosedyren. 7. Når kjøretøyet går: Koble fra den svarte klemmen (-). Koble fra den røde klemmen (+). 8. Deretter fjern hjelpestarteren fra kjøretøyet. BRUK SOM BACKUP STRØM Nyere kjøretøy har bare flere og flere elektroniske enheter montert, har som regel minnefunksjoner som: - Radio/CD/DVD anlegg - Digitale ur - Airconditionanlegg - Kjørecomputere - På stolene foran - Motorprogrammeringen/styringen. Disse er ikke alltid utstyrt med eget backup system mens du bytter batteri, derfor følger det med en kabel med sigarettennerkontakt i begge ender. Den ene monteres i sigarettenneren i bilen og den andre settes i ene 12V uttaket på hjelpestarteren. INDIKATORLYS FOR BATTERITILSTAND Fullt grønt lys Toppladet Ett grøns lys God kapasitet Gult lys Liten kapasitet, bør lades Rødt lys Må lades opp LADING VED BRUK AV ADAPTEREN 1. Sørg for at bryteren på panelet står i OFF. 2. Plugg først i kontakten til kabelen i ladekontakten på hjelpetarteren. Deretter sett ladeadapteren i kontakten på veggen. 3. La hjelpestarteren stå og lade i ca. 4 timer. Du kan sjekke med jevne mellomrom med å trykke inn ON/OFF -bryteren om tilstanden på hjelpestarteren via indikatorlampene på frontpanelet. 4. Hjelpestarteren tar ikke skade av om ladeadapteren blir stående i, da den slutter ladingen automatisk når batteriet er fullt. Den kan godt stå i ladeadapteren hele tiden når den ikke er i bruk da denne vil sjekke tilstanden på hjelpestarteren. Norsk LADING VED BRUK AV SIGARETTENNER-UTTAKET 1. Sørg for at bryteren på panelet står i OFF. 2. Koble til ledningen som har en liten kontakt i den ene enden og sigarettenner-kontakt i den andre enden. 3. Koble først til ladekontakten, deretter i sigarettennerkontakten i bilen. Denne ladeformen er ikke like effektiv som den stasjonære med ladeadapteren, men nok til at du kan få opp igjen strøm på den etter bruk. SIKRINGER Hovedsikring 15A. (pos. 11) Denne hjelpestarteren/kompressoren har en hovedsikring plassert i frontpanelet. Hvis sikringen skulle være gåen, sjekk årsaken og erstatt sikringen med en tilsvarende. OBS! Maksimum 15A. Det følger 1 stk. reservesikring med hjelpestarteren/kompressoren. Sikring sigarettenner-kontakt I hver av sigarettkontaktene finnes det en 10A sikring. Sigaretttenner-kontakten åpnes ved å skru løs tuppen av kontakten. Hvis sikringen skulle være gåen, sjekk årsaken og erstatt sikringen med en tilsvarende. OBS! Maksimum 10A. VIKTIG! Erstatt aldri en gåen sikring med en sikring som har høyere amperestyrke enn anbefalt fra leverandøren/produsenten. KOMPRESSOR VIKTIG! Ikke fyll for mye luft. Følg produsentens anbefalinger for enheten som skal fylles med luft. La kompressoren avkjøle seg hvis den er i bruk i over 10 minutter. BRUK: 1. Sjekk produsentens anbefalinger for det som skal fylles med luft. Dette for å unngå overfylling med luft. 2. Ta ut luftslangen, som finnes i oppbevaringsrommet bak på hjelpestarteren/kompressoren, og koble til enheten som skal blåses opp. Bruk eventuelt en av de medfølgende adapterne (til f. eks. madrass eller ball). 3. Slå over låsehendelen på munnstykket for luftfylling starter. 4. Slå på kompressoren med bryteren (pos. 6) på frontpanelet. Hovedbryteren (pos. 3) må da være i posisjon ON. 5. Mens luftfyllingen pågår, følg med på lufttrykksmåleren (pos. 10) til ønsket lufttrykk er oppnådd. Slå så av kompressoren, og deretter hovedbryteren. 6. Koble så fra luftslangen, som plasseres i oppbevaringsrommet bak på hjelpestarteren/kompressoren.

4 VIKTIGT! Läs bruksanvisningen noga före användning och följ den. TEKNISK DATA MODEL 900 ART.NR: SPÄNNING 12V BATTERIKAPACITET 15 Ah. TOPPEFFEKT 900 Ah HJÄLPSTARTEFFEKT 400 Ah VIKT 16 KG LADDARE NÄTSPÄNNING FREKVENS EFFEKT 12V Starthjälp 900 m/kompressor 230V 50Hz 500mA UTRUSTNING LADDARE LADDNINGSKABEL MED CIGARETTUTTAGS-KONTAKT KABEL TILL BACKUP STRÖM 2 ST ARBETSBELYSNING KOMPRESSOR M/ASS. ADAPTERE 3 ST 12V ELUTTAG Svensk 7. Kan endast användas för 12V. 8. Denna enhet är endast avsedd som hjälpstart och kan på inga villkor ersätta ett bilbatteri. 9. Se till så att kontaktytorna är så rena som möjligt, då smutsiga och våta ytor kan förorsaka krypström. 10. Utsätt inte enheten för regn, snö eller områden med hög luftfuktighet, då detta kan förstöra enheten och orsaka strömstötar Låt inget barn använda eller hålla i någon del av enheten. 12. När enheten inte används bör den förvaras på ett torrt ställe. Låt den inte stå i solen, i närheten av värme eller på ett fuktigt golv/lokal. 13. Använd aldrig klämmorna om de är förstörda eller om isoleringen är borta. 14. Reparation av enheten får endast utföras av behörig elektromontör. VARNING! Elektriska stötar kan vara hälsofarliga. Ta aldrig på delar som inte är isolerade, när enheten används eller är tillkopplad. ÖVERSIKT FÖRORD Vi tackar för ert val av hjälpstart. Denna bruksanvisning innehåller nödvändig information och viktiga anvisningar för effektiv, ekonomisk och säker drift. För att uppnå säker drift och lång livstid på hjälpstarten ber vi er om att läsa bruksanvisningen noga. Även för er egen säkerhet och hälsa. För ytterligare detaljer eller upplysningar, ta kontakt med närmaste återförsäljare eller importören. Obs! På grund av konstant forskning och utveckling förbehåller producent och importör sig rätten till att ändra specifikationer, utrustning och användning utan att meddela om det. SÄKERHETSREGLER 1. SÄTT INTE PÅ TÄNDNINGEN FÖRE HJÄLPSTARTAREN ÄR TILLKOPPLAD. 2. Använd alltid skyddsglasögon medan du håller på med syrabaserade batterier. 3. Undvik kontakt med batterisyran. Får du batterisyra på huden tvätta av det ögonblickligen. Får du syra i ögonen, skölj ögat direkt och uppsök läkare. 4. Se till att koppla startkablarna till rätt polaritet. Röd klämma till ( + ) och svart klämma till ( - ). Fel kan utlösa batteriexplosion. För att undvika explosion koppla den svarta klämman (-) till gods(jord) på motorn. Koppla först till den röda och därefter den svarta klämman 5. Använd hjälpstarten i väl ventilerat utrymme. Rök inte eller var inte i närheten av andra lättantändliga gaser då batteriet själv utvecklar gaser när det blir utsatt för kraftig laddning. Det kan även bildas gnistor. 6. Se till så att inte den röda och svarta klämman vidrör varandra, då detta kan utveckla gnistbildning och klämmorna kan bli förstörda. Låt inte heller den röda klämman vidröra metalldelar på bilen. Det kan också bli gnistbildning och förstöra klämman. POWERSTART 900 m/kompressor 1. Placering av klämma 2. Laddningskontakt 3. På/Av 4. Indikatorlampa för batteristyrka 5. Strömbrytare för arbetsbelysning 6. Strömbrytare för kompressor 7. Strömbrytare för de tre 12V uttagen 8. 3 st 12V eluttag 9. Strömklämma 10. Lufttrycksmätare 11. Huvudsäkring (15A) 12. Arbetsbelysning V laddningskabel med cigarettuttags-kontakt V laddningsadapter 15. Kabel med 2 st cigarettuttags-kontakter ( Backup )

5 Starthjälp 900 m/kompressor ANVÄNDNING AV HJÄLPSTARTAREN Hjälpstartaren är tillverkad för att hjälpa motorfordon och båtar, som har 12V batteri, till att starta. Den kan också användas som nödstart till andra enheter som er 12V baserad (t.ex. elverk mm). Och som ström backup när du byter batteri i din bil. 1. Var säker på att tändningen på motorfordonet inte är påslagen. 2. Koppla till den röda klämman (+). 3. Koppla till den svarta klämman (-), men inte på minuspolen på batteriet. 4. Vrid tändningsbrytaren till tändning, vänta ca 2 minuter, så starta bilen. 5. Om batteriet är så tomt, så att instrumentbelysningen inte lyser, låt då hjälpstarten vara kopplad till batteriet i minuter, innan det görs ett nytt försök att starta fordonet. 6. Om fordonet inte startar, vänta minst 3 minuter innan du försöker på nytt. 7. När fordonet går: Koppla från den svarta klämman (-). Koppla från den röda klämman (+). 8. Ta därefter bort hjälpstarten från fordonet. VID ANVÄNDNING SOM BACKUP STRÖM Nyare bilar har fler och fler elektroniska enheter monterade, med minnesfunktioner som: - Radio/CD/DVD inställningar - Digital klocka - Airconditioninställningar - Kördator - Stolinställning - Motorprogrammeringen/styrningen. Dessa är inte alltid utrustade med eget backup system medan du byter batteri, därför följer det med en kabel med cigaretttändar kontakt i bägge ändar. Den ena sätts i cigarettändaren i bilen och den andre sätts i ena 12V uttaget på starthjälpen. INDIKATORSLAMPOR FÖR BATTERISTYRKA Helt grön lampa - Fulladdat En grön lampa God kapacitet Gul lampa Liten kapacitet, bör laddas Röd lampa Måste laddas LADDNING VID ANVÄNDNING AV ADAPTERN 1. Se till så att brytaren på panelen står i läge OFF 2. Sätt först i kontakten till kabeln i laddningskontakten på hjälpestartaren. Sätt därefter laddningsadaptern i kontakten på väggen. 3. Låt hjälpstartaren stå och ladda i ca. 4 timmar. Du kan kontrollera laddningen med jämna mellanrum på indikatorlampene. Detta gör du genom att trycka in ON/OFF-brytaren, på hjälpstartaren. 4. Hjälpstartaren tar inte skada av om laddadaptern blir stående,då den stänger av laddningen automatiskt när batteriet är fullt. Den kan gott stå i laddadaptern hela tiden när den inte är i bruk då den kontrollerar tillståndet på hjälpstartaren. Svensk LADDNING VID ANVÄNDNING AV CIGARETTÄNDAR UTTAGET 1. Se till så att brytaren på panelen står i läge OFF 2. Koppla till ledningen som har en liten kontakt i ena änden och cigarettändar kontakt i andra änden. 3. Koppla först till laddningskontakten, därefter i cigarettändaren i bilen. Denna laddningsform är inte lika effektiv som den stationära med laddningsadaptern, men tillräckligt för att få ström på batteriet igen. SÄKRINGAR Huvudsäkring 15A. (pos. 11) Denna laddare/booster har en huvudsäkring placerad i frontpanelen. Om säkringen har gått, ta reda på orsaken och byt ut säkringen med en likadan. OBS! Max 15A. Det medföljer en reservsäkring med laddaren/boostern. Säkring till cigarettuttags-kontakt I varje cigarettuttags-kontakt finns det en 10A säkring. Cigarettuttags-kontakten öppnas genom att skruva av toppen på kontakten. Om säkringen har gått, ta reda på orsaken och byt ut säkringen med en likadan. OBS! Max 10A. VIKTIGT! Byt aldrig en säkring som har gått med en som har högre amperestyrka än den leverantören/producenten har rekommenderat. KOMPRESSOR VIKTIGT! Fyll inte på med för mycket luft. Följ producentens rekommendationer för enheten som skall fyllas med luft. Låt kompressorn svalna om den används mer än 10 minuter. ANVÄNDNING 1. Följ producentens rekommendationer för det som skall fyllas med luft. Detta för att undgå överfyllning med luft. 2. Ta ut luftslangen, som finns i förvaringsfacket bak på kom pressorn, och koppla till enheten som skall blåsas upp. Använd eventuellt en av de medföljande adaptrarna (för tex madrass eller boll). 3. Sätt fast låsspaken på munstycket innan pumpningen börjar. 4. Sätt igång kompressorn med strömbrytaren (pos. 6) på frontpanelen. Huvudströmbrytaren (pos. 3) skall då vara i position ON. 5. Under tiden luftpåfyllning pågår, kontrollera lufttrycksmätar en (pos. 10) tills önskat lufttryck är uppnått. Slå av kom pressorn, och därefter huvudströmbrytaren. 6. Koppla sedan från luftslangen, som placeras i förvarings facket bak på kompressorn.

6 Svensk GARANTI Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer. TILLVERKAR DEKLARATION Undertecnad firma Gisle Krigsvoll AB B Jönssons v 4 S Halmstad försäkrar under eget ansvar att maskinen Produkt...Starthjälp m/kompressor Märke...Gebe Modell typ...powerstart 900 Norsk GARANTI Maskinen har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om maskinen har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder Kjøpsloven. SAMSVARSERKLÆRING Undertegnede firma Sivilingeniør Gisle Krigsvoll AS Industrivn. 61 N-7005 Trondheim forsikrer under eget ansvar at maskinen Produkt...Hjelpestarter m/kompressor Merke...Gebe Modell...Powerstart 900 överensstämmer med följande norm EN , EN , EN , EN , EN enl. bestämmelser och riktlinjerna i direktiv 98/37/EC, 89/336/EEC, 93/68/EEC, 73/23/EEC er i overensstennelse med normene EN , EN , EN , EN , EN samt bestemmelser gitt i direktiv 98/37/EC, 89/336/EEC, 93/68/EEC, 73/23/EEC Halmstad, Trondheim, VD, Gisle Krigsvoll AB Daglig leder, Sivilingeniør Gisle Krigsvoll AS Ändringar Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt. Endringer Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om maskinen skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen Gisle Krigsvoll AB 2004 Sivilingeniør Gisle Krigsvoll AS Art.no
