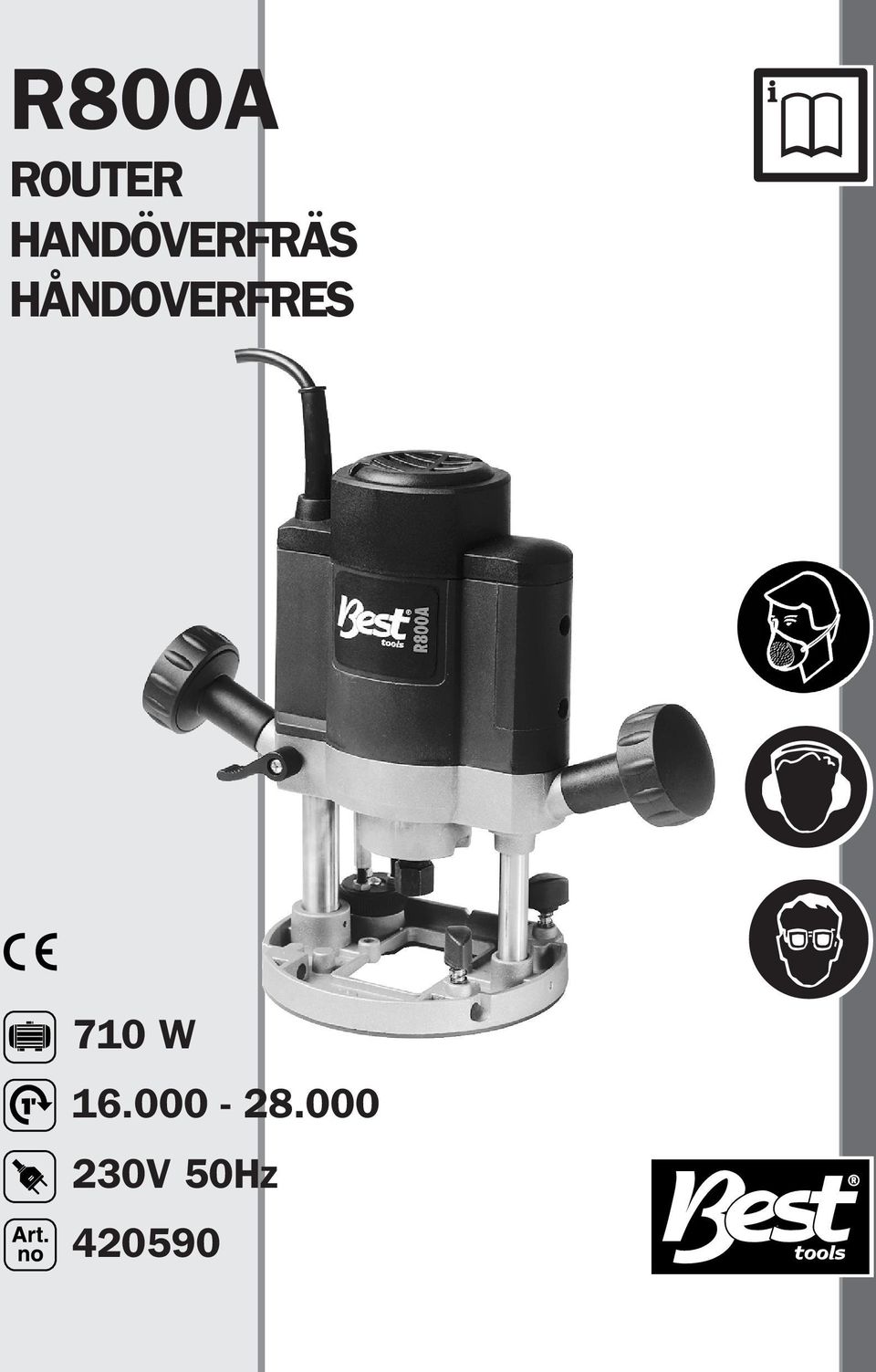

R800A ROUTER HANDÖVERFRÄS HÅNDOVERFRES. 710 W V 50Hz

Transkript

1 R800A ROUTER HANDÖVERFRÄS HÅNDOVERFRES 710 W V 50Hz

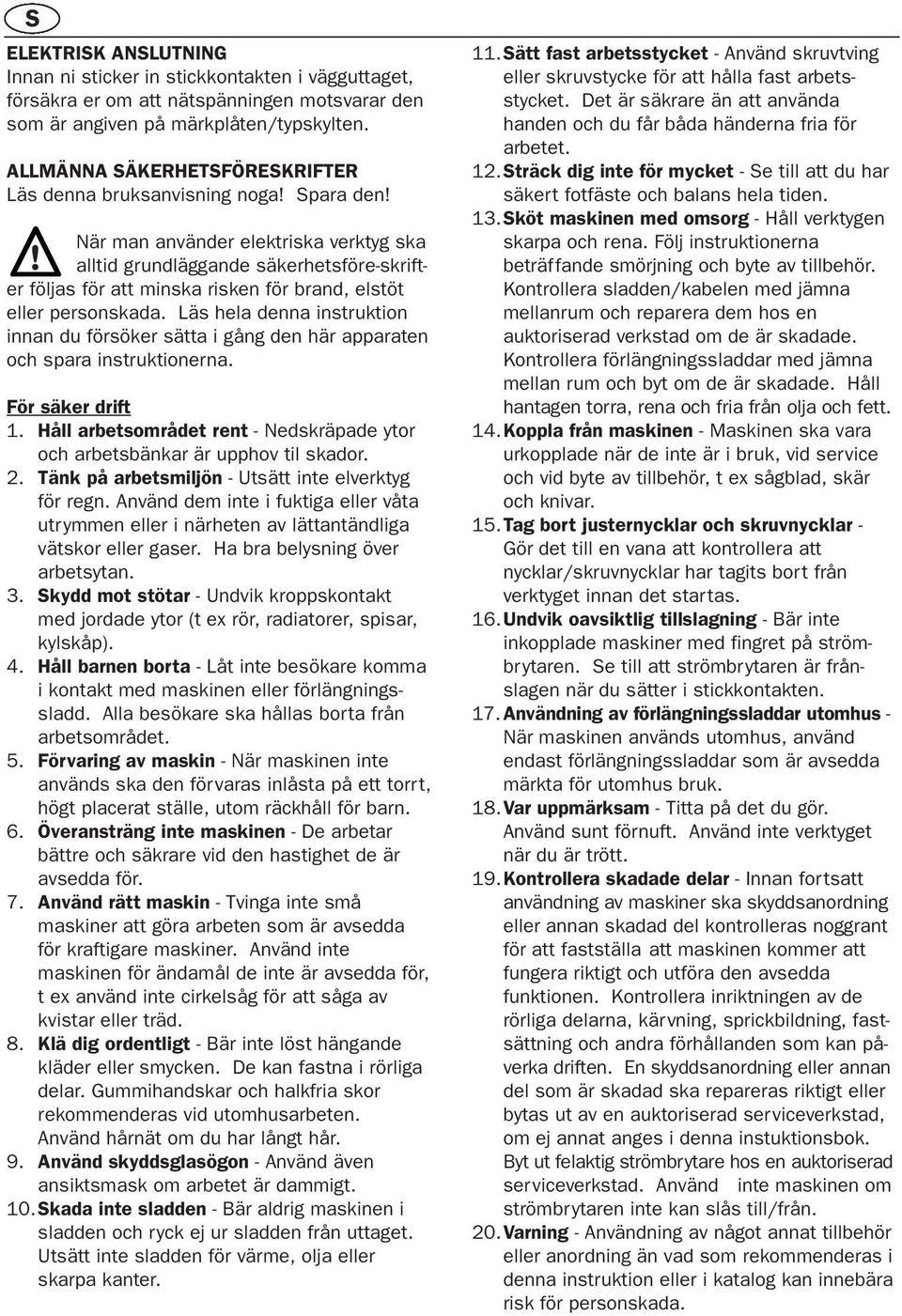

2 S ELEKTRISK ANSLUTNING Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätspänningen motsvarar den som är angiven på märkplåten/typskylten. ALLMÄNNA SÄKERHETSFÖRESKRIFTER Läs denna bruksanvisning noga! Spara den! När man använder elektriska verktyg ska alltid grundläggande säkerhetsföre-skrifter följas för att minska risken för brand, elstöt eller personskada. Läs hela denna instruktion innan du försöker sätta i gång den här apparaten och spara instruktionerna. För säker drift 1. Håll arbetsområdet rent - Nedskräpade ytor och arbetsbänkar är upphov til skador. 2. Tänk på arbetsmiljön - Utsätt inte elverktyg för regn. Använd dem inte i fuktiga eller våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. Ha bra belysning över arbetsytan. 3. Skydd mot stötar - Undvik kroppskontakt med jordade ytor (t ex rör, radiatorer, spisar, kylskåp). 4. Håll barnen borta - Låt inte besökare komma i kontakt med maskinen eller förlängningssladd. Alla besökare ska hållas borta från arbetsområdet. 5. Förvaring av maskin - När maskinen inte används ska den förvaras inlåsta på ett torrt, högt placerat ställe, utom räckhåll för barn. 6. Överansträng inte maskinen - De arbetar bättre och säkrare vid den hastighet de är avsedda för. 7. Använd rätt maskin - Tvinga inte små maskiner att göra arbeten som är avsedda för kraftigare maskiner. Använd inte maskinen för ändamål de inte är avsedda för, t ex använd inte cirkelsåg för att såga av kvistar eller träd. 8. Klä dig ordentligt - Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt hår. 9. Använd skyddsglasögon - Använd även ansiktsmask om arbetet är dammigt. 10.Skada inte sladden - Bär aldrig maskinen i sladden och ryck ej ur sladden från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter. 11.Sätt fast arbetsstycket - Använd skruvtving eller skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får båda händerna fria för arbetet. 12.Sträck dig inte för mycket - Se till att du har säkert fotfäste och balans hela tiden. 13.Sköt maskinen med omsorg - Håll verktygen skarpa och rena. Följ instruktionerna beträffande smörjning och byte av tillbehör. Kontrollera sladden/kabelen med jämna mellanrum och reparera dem hos en auktoriserad verkstad om de är skadade. Kontrollera förlängningssladdar med jämna mellan rum och byt om de är skadade. Håll hantagen torra, rena och fria från olja och fett. 14.Koppla från maskinen - Maskinen ska vara urkopplade när de inte är i bruk, vid service och vid byte av tillbehör, t ex sågblad, skär och knivar. 15.Tag bort justernycklar och skruvnycklar - Gör det till en vana att kontrollera att nycklar/skruvnycklar har tagits bort från verktyget innan det startas. 16.Undvik oavsiktlig tillslagning - Bär inte inkopplade maskiner med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när du sätter i stickkontakten. 17.Användning av förlängningssladdar utomhus - När maskinen används utomhus, använd endast förlängningssladdar som är avsedda märkta för utomhus bruk. 18.Var uppmärksam - Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött. 19.Kontrollera skadade delar - Innan fortsatt användning av maskiner ska skyddsanordning eller annan skadad del kontrolleras noggrant för att fastställa att maskinen kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera inriktningen av de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka driften. En skyddsanordning eller annan del som är skadad ska repareras riktigt eller bytas ut av en auktoriserad serviceverkstad, om ej annat anges i denna instuktionsbok. Byt ut felaktig strömbrytare hos en auktoriserad serviceverkstad. Använd inte maskinen om strömbrytaren inte kan slås till/från. 20.Varning - Användning av något annat tillbehör eller anordning än vad som rekommenderas i denna instruktion eller i katalog kan innebära risk för personskada.

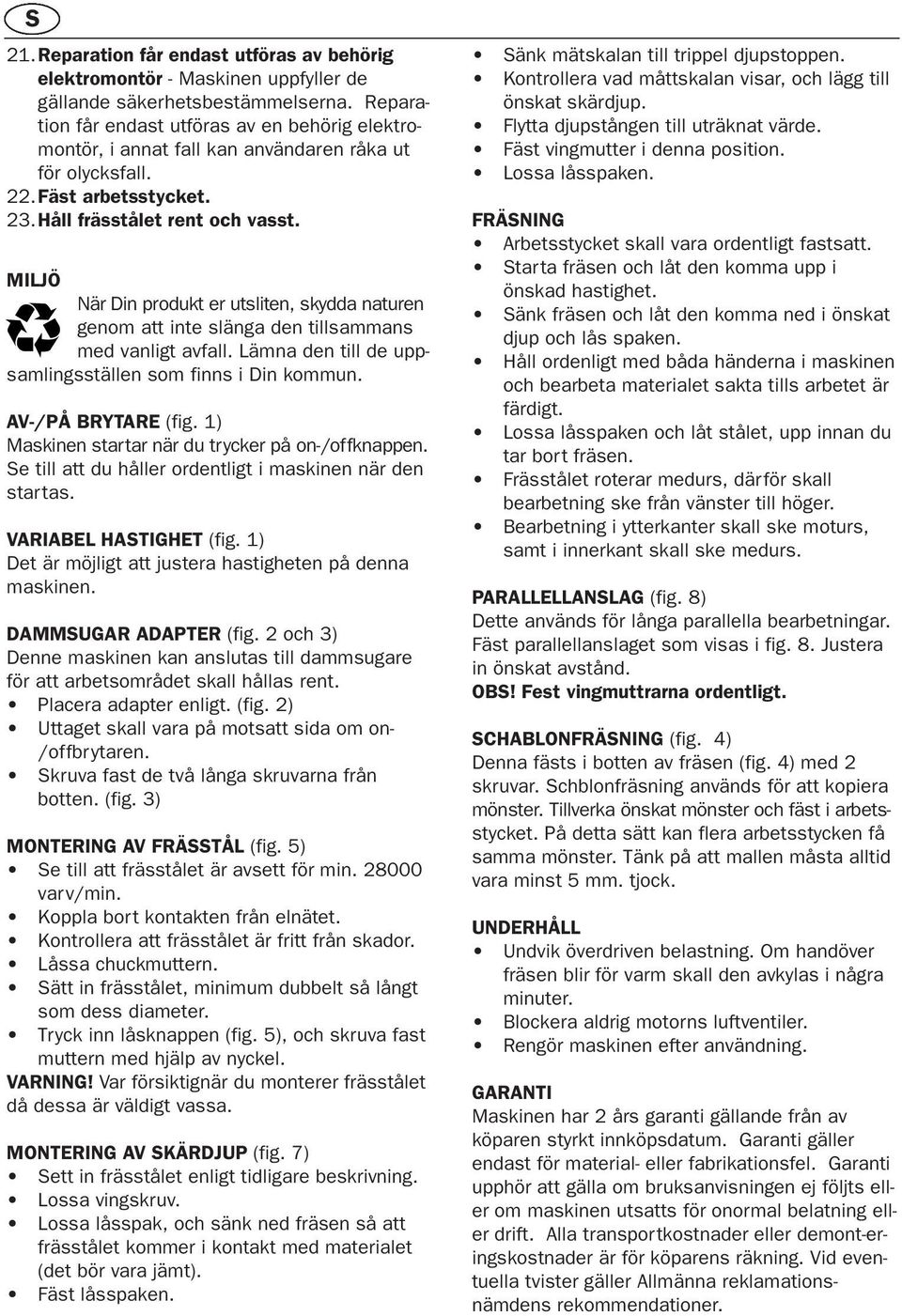

3 S 21.Reparation får endast utföras av behörig elektromontör - Maskinen uppfyller de gällande säkerhetsbestämmelserna. Reparation får endast utföras av en behörig elektromontör, i annat fall kan användaren råka ut för olycksfall. 22.Fäst arbetsstycket. 23.Håll frässtålet rent och vasst. MILJÖ När Din produkt er utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun. AV-/PÅ BRYTARE (fig. 1) Maskinen startar när du trycker på on-/offknappen. Se till att du håller ordentligt i maskinen när den startas. VARIABEL HASTIGHET (fig. 1) Det är möjligt att justera hastigheten på denna maskinen. DAMMSUGAR ADAPTER (fig. 2 och 3) Denne maskinen kan anslutas till dammsugare för att arbetsområdet skall hållas rent. Placera adapter enligt. (fig. 2) Uttaget skall vara på motsatt sida om on- /offbrytaren. Skruva fast de två långa skruvarna från botten. (fig. 3) MONTERING AV FRÄSSTÅL (fig. 5) Se till att frässtålet är avsett för min varv/min. Koppla bort kontakten från elnätet. Kontrollera att frässtålet är fritt från skador. Låssa chuckmuttern. Sätt in frässtålet, minimum dubbelt så långt som dess diameter. Tryck inn låsknappen (fig. 5), och skruva fast muttern med hjälp av nyckel. VARNING! Var försiktignär du monterer frässtålet då dessa är väldigt vassa. MONTERING AV SKÄRDJUP (fig. 7) Sett in frässtålet enligt tidligare beskrivning. Lossa vingskruv. Lossa låsspak, och sänk ned fräsen så att frässtålet kommer i kontakt med materialet (det bör vara jämt). Fäst låsspaken. Sänk mätskalan till trippel djupstoppen. Kontrollera vad måttskalan visar, och lägg till önskat skärdjup. Flytta djupstången till uträknat värde. Fäst vingmutter i denna position. Lossa låsspaken. FRÄSNING Arbetsstycket skall vara ordentligt fastsatt. Starta fräsen och låt den komma upp i önskad hastighet. Sänk fräsen och låt den komma ned i önskat djup och lås spaken. Håll ordenligt med båda händerna i maskinen och bearbeta materialet sakta tills arbetet är färdigt. Lossa låsspaken och låt stålet, upp innan du tar bort fräsen. Frässtålet roterar medurs, därför skall bearbetning ske från vänster till höger. Bearbetning i ytterkanter skall ske moturs, samt i innerkant skall ske medurs. PARALLELLANSLAG (fig. 8) Dette används för långa parallella bearbetningar. Fäst parallellanslaget som visas i fig. 8. Justera in önskat avstånd. OBS! Fest vingmuttrarna ordentligt. SCHABLONFRÄSNING (fig. 4) Denna fästs i botten av fräsen (fig. 4) med 2 skruvar. Schblonfräsning används för att kopiera mönster. Tillverka önskat mönster och fäst i arbetsstycket. På detta sätt kan flera arbetsstycken få samma mönster. Tänk på att mallen måsta alltid vara minst 5 mm. tjock. UNDERHÅLL Undvik överdriven belastning. Om handöver fräsen blir för varm skall den avkylas i några minuter. Blockera aldrig motorns luftventiler. Rengör maskinen efter användning. GARANTI Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demont-eringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

4 Fig. 1 Fig. 2 Fig. 3 Djupstoppstången on-/offbrytare Skruvar Fig. 4 Fig. 5 Fig. 6 Schablon Låsknapp Låsspak Fig. 7 Fig. 8 Låsspak Måttskala Vingeskru Trippel djupstoppen

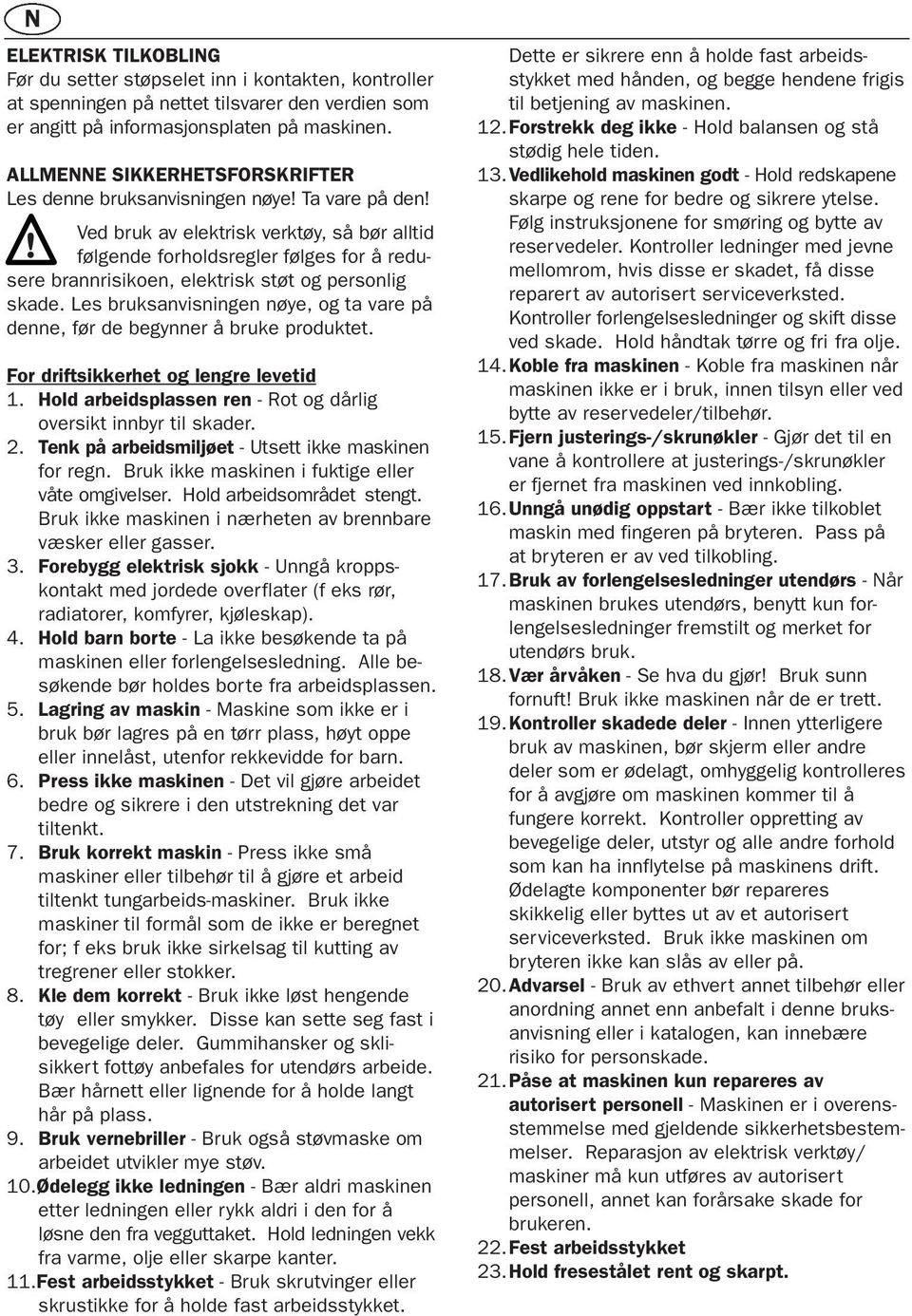

5 N ELEKTRISK TILKOBLING Før du setter støpselet inn i kontakten, kontroller at spenningen på nettet tilsvarer den verdien som er angitt på informasjonsplaten på maskinen. ALLMENNE SIKKERHETSFORSKRIFTER Les denne bruksanvisningen nøye! Ta vare på den! Ved bruk av elektrisk verktøy, så bør alltid følgende forholdsregler følges for å redusere brannrisikoen, elektrisk støt og personlig skade. Les bruksanvisningen nøye, og ta vare på denne, før de begynner å bruke produktet. For driftsikkerhet og lengre levetid 1. Hold arbeidsplassen ren - Rot og dårlig oversikt innbyr til skader. 2. Tenk på arbeidsmiljøet - Utsett ikke maskinen for regn. Bruk ikke maskinen i fuktige eller våte omgivelser. Hold arbeidsområdet stengt. Bruk ikke maskinen i nærheten av brennbare væsker eller gasser. 3. Forebygg elektrisk sjokk - Unngå kroppskontakt med jordede overflater (f eks rør, radiatorer, komfyrer, kjøleskap). 4. Hold barn borte - La ikke besøkende ta på maskinen eller forlengelsesledning. Alle besøkende bør holdes borte fra arbeidsplassen. 5. Lagring av maskin - Maskine som ikke er i bruk bør lagres på en tørr plass, høyt oppe eller innelåst, utenfor rekkevidde for barn. 6. Press ikke maskinen - Det vil gjøre arbeidet bedre og sikrere i den utstrekning det var tiltenkt. 7. Bruk korrekt maskin - Press ikke små maskiner eller tilbehør til å gjøre et arbeid tiltenkt tungarbeids-maskiner. Bruk ikke maskiner til formål som de ikke er beregnet for; f eks bruk ikke sirkelsag til kutting av tregrener eller stokker. 8. Kle dem korrekt - Bruk ikke løst hengende tøy eller smykker. Disse kan sette seg fast i bevegelige deler. Gummihansker og sklisikkert fottøy anbefales for utendørs arbeide. Bær hårnett eller lignende for å holde langt hår på plass. 9. Bruk vernebriller - Bruk også støvmaske om arbeidet utvikler mye støv. 10.Ødelegg ikke ledningen - Bær aldri maskinen etter ledningen eller rykk aldri i den for å løsne den fra vegguttaket. Hold ledningen vekk fra varme, olje eller skarpe kanter. 11.Fest arbeidsstykket - Bruk skrutvinger eller skrustikke for å holde fast arbeidsstykket. Dette er sikrere enn å holde fast arbeidsstykket med hånden, og begge hendene frigis til betjening av maskinen. 12.Forstrekk deg ikke - Hold balansen og stå stødig hele tiden. 13.Vedlikehold maskinen godt - Hold redskapene skarpe og rene for bedre og sikrere ytelse. Følg instruksjonene for smøring og bytte av reservedeler. Kontroller ledninger med jevne mellomrom, hvis disse er skadet, få disse reparert av autorisert serviceverksted. Kontroller forlengelsesledninger og skift disse ved skade. Hold håndtak tørre og fri fra olje. 14.Koble fra maskinen - Koble fra maskinen når maskinen ikke er i bruk, innen tilsyn eller ved bytte av reservedeler/tilbehør. 15.Fjern justerings-/skrunøkler - Gjør det til en vane å kontrollere at justerings-/skrunøkler er fjernet fra maskinen ved innkobling. 16.Unngå unødig oppstart - Bær ikke tilkoblet maskin med fingeren på bryteren. Pass på at bryteren er av ved tilkobling. 17.Bruk av forlengelsesledninger utendørs - Når maskinen brukes utendørs, benytt kun forlengelsesledninger fremstilt og merket for utendørs bruk. 18.Vær årvåken - Se hva du gjør! Bruk sunn fornuft! Bruk ikke maskinen når de er trett. 19.Kontroller skadede deler - Innen ytterligere bruk av maskinen, bør skjerm eller andre deler som er ødelagt, omhyggelig kontrolleres for å avgjøre om maskinen kommer til å fungere korrekt. Kontroller oppretting av bevegelige deler, utstyr og alle andre forhold som kan ha innflytelse på maskinens drift. Ødelagte komponenter bør repareres skikkelig eller byttes ut av et autorisert serviceverksted. Bruk ikke maskinen om bryteren ikke kan slås av eller på. 20.Advarsel - Bruk av ethvert annet tilbehør eller anordning annet enn anbefalt i denne bruksanvisning eller i katalogen, kan innebære risiko for personskade. 21.Påse at maskinen kun repareres av autorisert personell - Maskinen er i overensstemmelse med gjeldende sikkerhetsbestemmelser. Reparasjon av elektrisk verktøy/ maskiner må kun utføres av autorisert personell, annet kan forårsake skade for brukeren. 22.Fest arbeidsstykket 23.Hold fresestålet rent og skarpt.

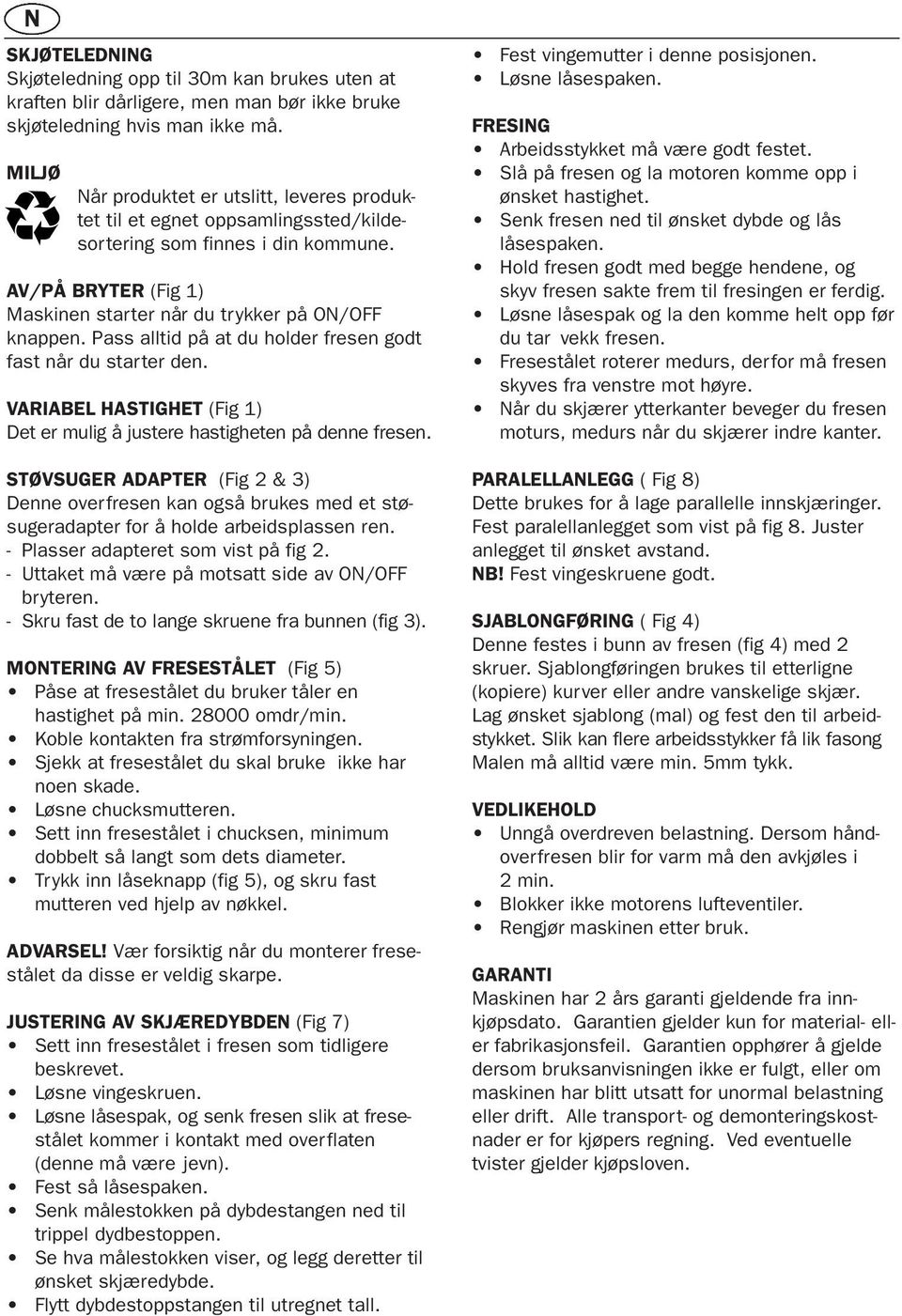

6 N SKJØTELEDNING Skjøteledning opp til 30m kan brukes uten at kraften blir dårligere, men man bør ikke bruke skjøteledning hvis man ikke må. MILJØ Når produktet er utslitt, leveres produktet til et egnet oppsamlingssted/kildesortering som finnes i din kommune. AV/PÅ BRYTER (Fig 1) Maskinen starter når du trykker på ON/OFF knappen. Pass alltid på at du holder fresen godt fast når du starter den. VARIABEL HASTIGHET (Fig 1) Det er mulig å justere hastigheten på denne fresen. STØVSUGER ADAPTER (Fig 2 & 3) Denne overfresen kan også brukes med et støsugeradapter for å holde arbeidsplassen ren. - Plasser adapteret som vist på fig 2. - Uttaket må være på motsatt side av ON/OFF bryteren. - Skru fast de to lange skruene fra bunnen (fig 3). MONTERING AV FRESESTÅLET (Fig 5) Påse at fresestålet du bruker tåler en hastighet på min omdr/min. Koble kontakten fra strømforsyningen. Sjekk at fresestålet du skal bruke ikke har noen skade. Løsne chucksmutteren. Sett inn fresestålet i chucksen, minimum dobbelt så langt som dets diameter. Trykk inn låseknapp (fig 5), og skru fast mutteren ved hjelp av nøkkel. ADVARSEL! Vær forsiktig når du monterer fresestålet da disse er veldig skarpe. JUSTERING AV SKJÆREDYBDEN (Fig 7) Sett inn fresestålet i fresen som tidligere beskrevet. Løsne vingeskruen. Løsne låsespak, og senk fresen slik at fresestålet kommer i kontakt med overflaten (denne må være jevn). Fest så låsespaken. Senk målestokken på dybdestangen ned til trippel dydbestoppen. Se hva målestokken viser, og legg deretter til ønsket skjæredybde. Flytt dybdestoppstangen til utregnet tall. Fest vingemutter i denne posisjonen. Løsne låsespaken. FRESING Arbeidsstykket må være godt festet. Slå på fresen og la motoren komme opp i ønsket hastighet. Senk fresen ned til ønsket dybde og lås låsespaken. Hold fresen godt med begge hendene, og skyv fresen sakte frem til fresingen er ferdig. Løsne låsespak og la den komme helt opp før du tar vekk fresen. Fresestålet roterer medurs, derfor må fresen skyves fra venstre mot høyre. Når du skjærer ytterkanter beveger du fresen moturs, medurs når du skjærer indre kanter. PARALELLANLEGG ( Fig 8) Dette brukes for å lage parallelle innskjæringer. Fest paralellanlegget som vist på fig 8. Juster anlegget til ønsket avstand. NB! Fest vingeskruene godt. SJABLONGFØRING ( Fig 4) Denne festes i bunn av fresen (fig 4) med 2 skruer. Sjablongføringen brukes til etterligne (kopiere) kurver eller andre vanskelige skjær. Lag ønsket sjablong (mal) og fest den til arbeidstykket. Slik kan flere arbeidsstykker få lik fasong Malen må alltid være min. 5mm tykk. VEDLIKEHOLD Unngå overdreven belastning. Dersom håndoverfresen blir for varm må den avkjøles i 2 min. Blokker ikke motorens lufteventiler. Rengjør maskinen etter bruk. GARANTI Maskinen har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om maskinen har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder kjøpsloven.

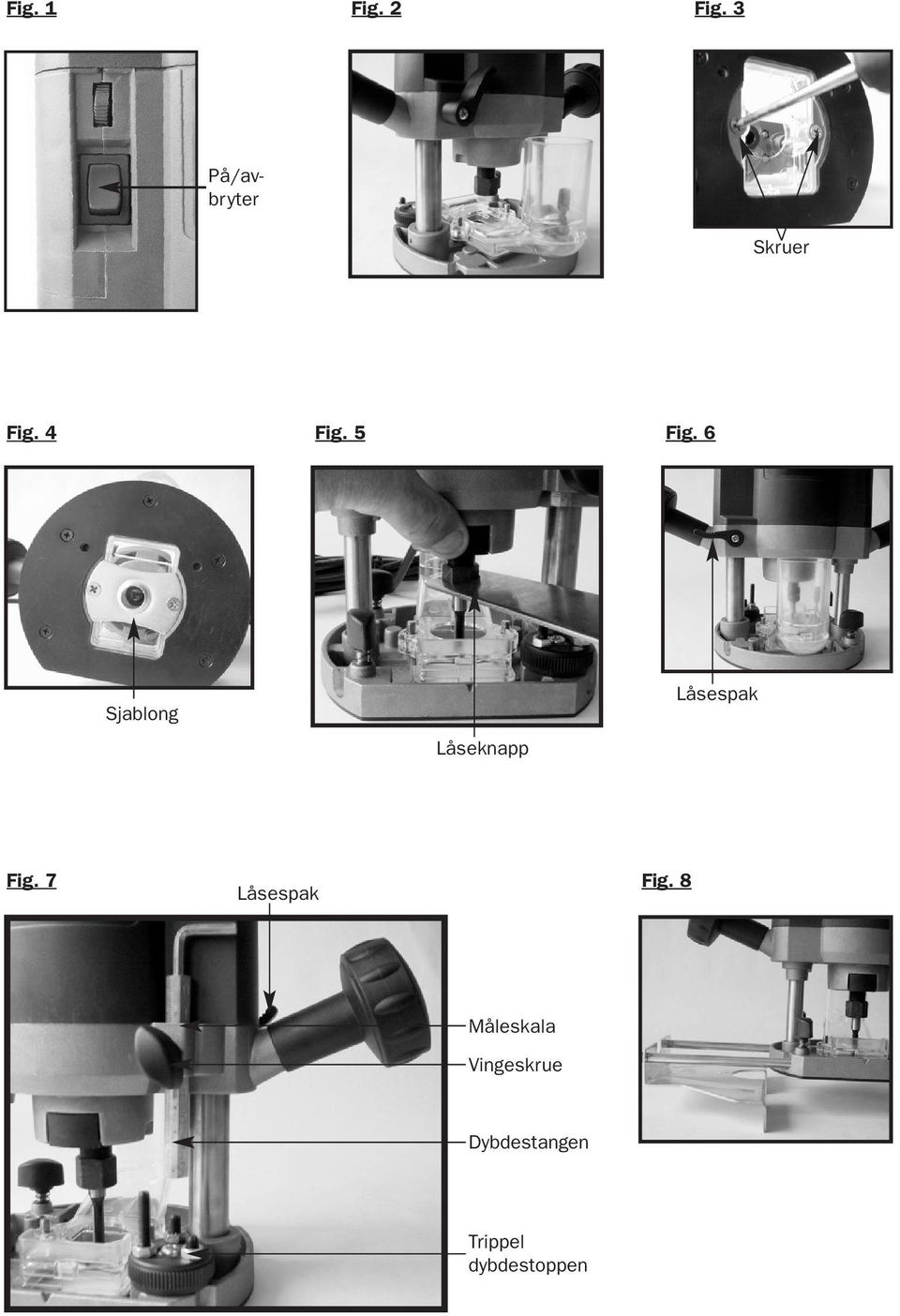

7 Fig. 1 Fig. 2 Fig. 3 På/avbryter Skruer Fig. 4 Fig. 5 Fig. 6 Sjablong Låseknapp Låsespak Fig. 7 Fig. 8 Låsespak Måleskala Vingeskrue Dybdestangen Trippel dybdestoppen

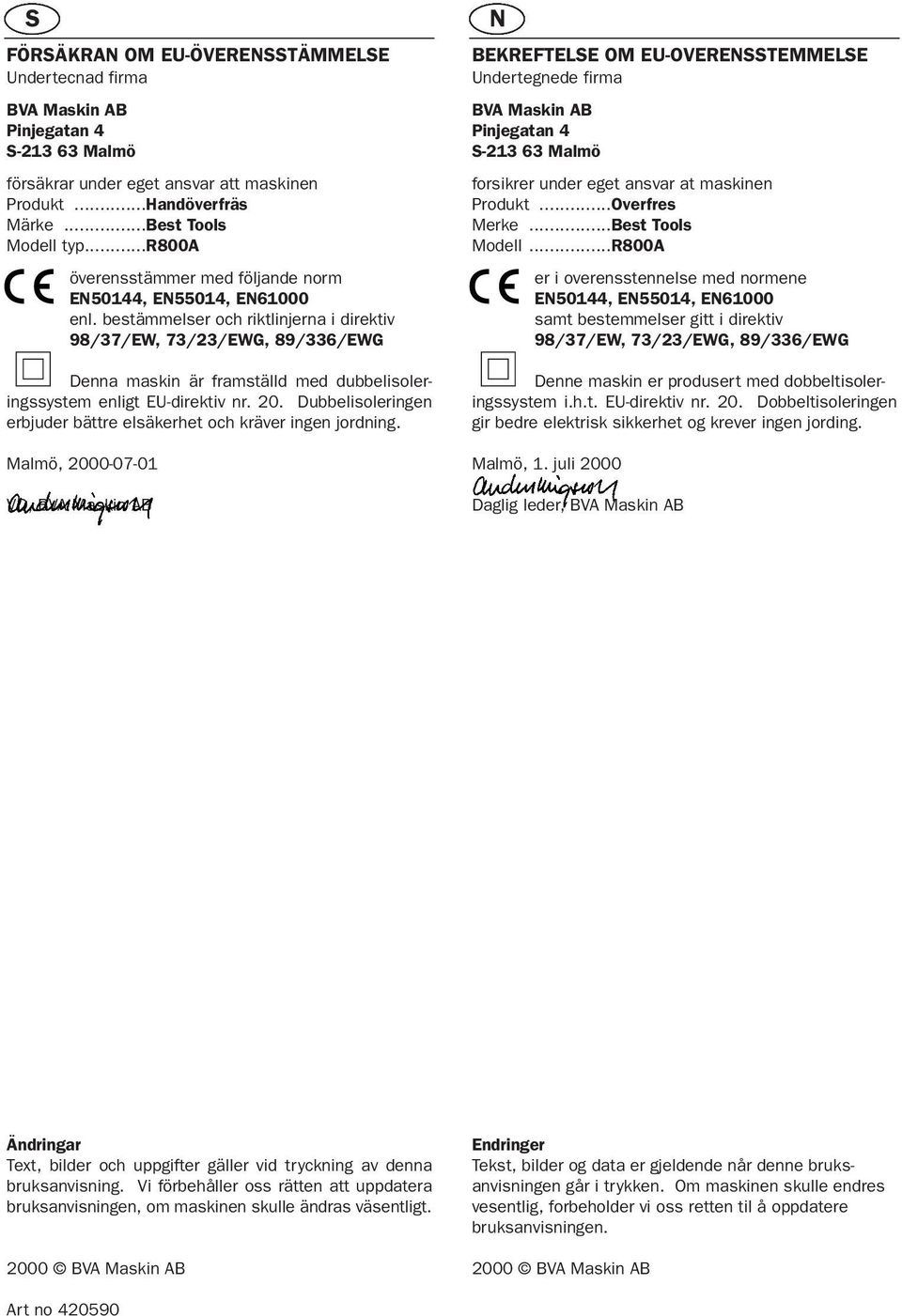

8 S FÖRSÄKRAN OM EU-ÖVERENSSTÄMMELSE Undertecnad firma BVA Maskin AB Pinjegatan 4 S Malmö försäkrar under eget ansvar att maskinen Produkt...Handöverfräs Märke...Best Tools Modell typ...r800a överensstämmer med följande norm EN50144, EN55014, EN61000 enl. bestämmelser och riktlinjerna i direktiv 98/37/EW, 73/23/EWG, 89/336/EWG Denna maskin är framställd med dubbelisoleringssystem enligt EU-direktiv nr. 20. Dubbelisoleringen erbjuder bättre elsäkerhet och kräver ingen jordning. Malmö, VD, BVA Maskin AB N BEKREFTELSE OM EU-OVERENSSTEMMELSE Undertegnede firma BVA Maskin AB Pinjegatan 4 S Malmö forsikrer under eget ansvar at maskinen Produkt...Overfres Merke...Best Tools Modell...R800A er i overensstennelse med normene EN50144, EN55014, EN61000 samt bestemmelser gitt i direktiv 98/37/EW, 73/23/EWG, 89/336/EWG Denne maskin er produsert med dobbeltisoleringssystem i.h.t. EU-direktiv nr. 20. Dobbeltisoleringen gir bedre elektrisk sikkerhet og krever ingen jording. Malmö, 1. juli 2000 Daglig leder, BVA Maskin AB Ändringar Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt BVA Maskin AB Endringer Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om maskinen skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen BVA Maskin AB Art no
