1 Belt sander/bench grinder Bänkslip och kantputs Benke/båndsliper Instruction manual Bruksanvisning Bruksanvisning BB6A Varenr

2 Benke/båndsliper BB6A ELEKTRISK TILKOBLING Før du setter støpselet inn i kontakten, kontroller at spenningen på nettet tilsvarer den verdien som er angitt på informasjonsplaten på maskinen. Tekniske data: Typebetegnelse: BB6A Effekt: 240W Spenning: 230V/50Hz Hastighet: 2950 o/min. Art.no: ALLMENNE SIKKERHETSFORSKRIFTER Les denne bruksanvisningen nøye! Ta vare på den! Ved bruk av elektrisk verktøy, så bør alltid følgende forholdsregler følges for å redusere brannrisikoen, elektrisk støt og personlig skade. For driftsikkerhet og lengre levetid 1. Hold arbeidsplassen ren - Rot og dårlig oversikt innbyr til skader. 2. Tenk på arbeidsmiljøet - Utsett ikke maskinen for regn. Bruk ikke maskinen i fuktige eller våte omgivelser. Hold arbeidsområdet stengt. Bruk ikke maskinen i nærheten av brennbare væsker eller gasser. 3. Forebygg elektrisk sjokk - Unngå kroppskontakt med jordede overflater (f eks rør, radiatorer, komfyrer, kjøleskap). 4. Hold barn borte - La ikke besøkende ta på maskinen eller forlengelsesledning. Alle besøkende bør holdes borte fra arbeidsplassen. 5. Lagring av maskin - Maskine som ikke er i bruk bør lagres på en tørr plass, høyt oppe eller innelåst, utenfor rekkevidde for barn. 6. Press ikke maskinen - Det vil gjøre arbeidet bedre og sikrere i den utstrekning det var tiltenkt. 7. Bruk korrekt maskin - Press ikke små maskiner eller tilbehør til å gjøre et arbeid tiltenkt tungarbeidsmaskiner. Bruk ikke maskiner til formål som de ikke er beregnet for; f eks bruk ikke sirkelsag til kutting av tregrener eller stokker. 8. Kle dem korrekt - Bruk ikke løst hengende tøy eller smykker. Disse kan sette seg fast i bevegelige deler. Gummihansker og sklisikkert fottøy anbefales for utendørs arbeide. Bær hårnett eller lignende for å holde langt hår på plass. 9. Bruk vernebriller - Bruk også støvmaske om arbeidet utvikler mye støv. 10. Ødelegg ikke ledningen - Bær aldri maskinen etter ledningen eller rykk aldri i den for å løsne den fra vegguttaket. Hold ledningen vekk fra varme, olje eller skarpe kanter. Norsk 11. Fest arbeidsstykket - Bruk skrutvinger eller skrustikke for å holde fast arbeidsstykket. Dette er sikrere enn å holde fast arbeidsstykket med hånden, og begge hendene frigis til betjening av maskinen. 12. Forstrekk deg ikke - Hold balansen og stå stødig hele tiden. 13. Vedlikehold maskinen godt - Hold redskapene skarpe og rene for bedre og sikrere ytelse. Følg instruksjonene for smøring og bytte av reservedeler. Kontroller ledninger med jevne mellomrom, hvis disse er skadet, få disse reparert av autorisert serviceverksted. Kontroller forlengelsesledninger og skift disse ved skade. Hold håndtak tørre og fri fra olje. 14. Koble fra maskinen - Koble fra maskinen når maskinen ikke er i bruk, innen tilsyn eller ved bytte av reservedeler/tilbehør. 15. Fjern justerings-/skrunøkler - Gjør det til en vane å kontrollere at justerings-/skrunøkler er fjernet fra maskinen ved innkobling. 16. Unngå unødig oppstart - Bær ikke tilkoblet maskin med fingeren på bryteren. Pass på at bryteren er av ved tilkobling. 17. Bruk av forlengelsesledninger utendørs - Når maskinen brukes utendørs, benytt kun forlengelsesledninger fremstilt og merket for utendørs bruk. 18. Vær årvåken - Se hva du gjør! Bruk sunn fornuft! Bruk ikke maskinen når de er trett. 19. Kontroller skadede deler - Innen ytterligere bruk av maskinen, bør skjerm eller andre deler som er ødelagt, omhyggelig kontrolleres for å avgjøre om maskinen kommer til å fungere korrekt. Kontroller oppretting av bevegelige deler, utstyr og alle andre forhold som kan ha innflytelse på maskinens drift. Ødelagte komponenter bør repareres skikkelig eller byttes ut av et autorisert serviceverksted. Bruk ikke maskinen om bryteren ikke kan slås av eller på. 20. Advarsel - Bruk av ethvert annet tilbehør eller anordning annet enn anbefalt i denne bruksanvisning eller i katalogen, kan innebære risiko for personskade. 21. Påse at maskinen kun repareres av autorisert personell - Maskinen er i overensstemmelse med gjeldende sikkerhetsbestemmelser. Reparasjon av elektrisk verktøy/maskiner må kun utføres av autorisert personell, annet kan forårsake skade for brukeren.

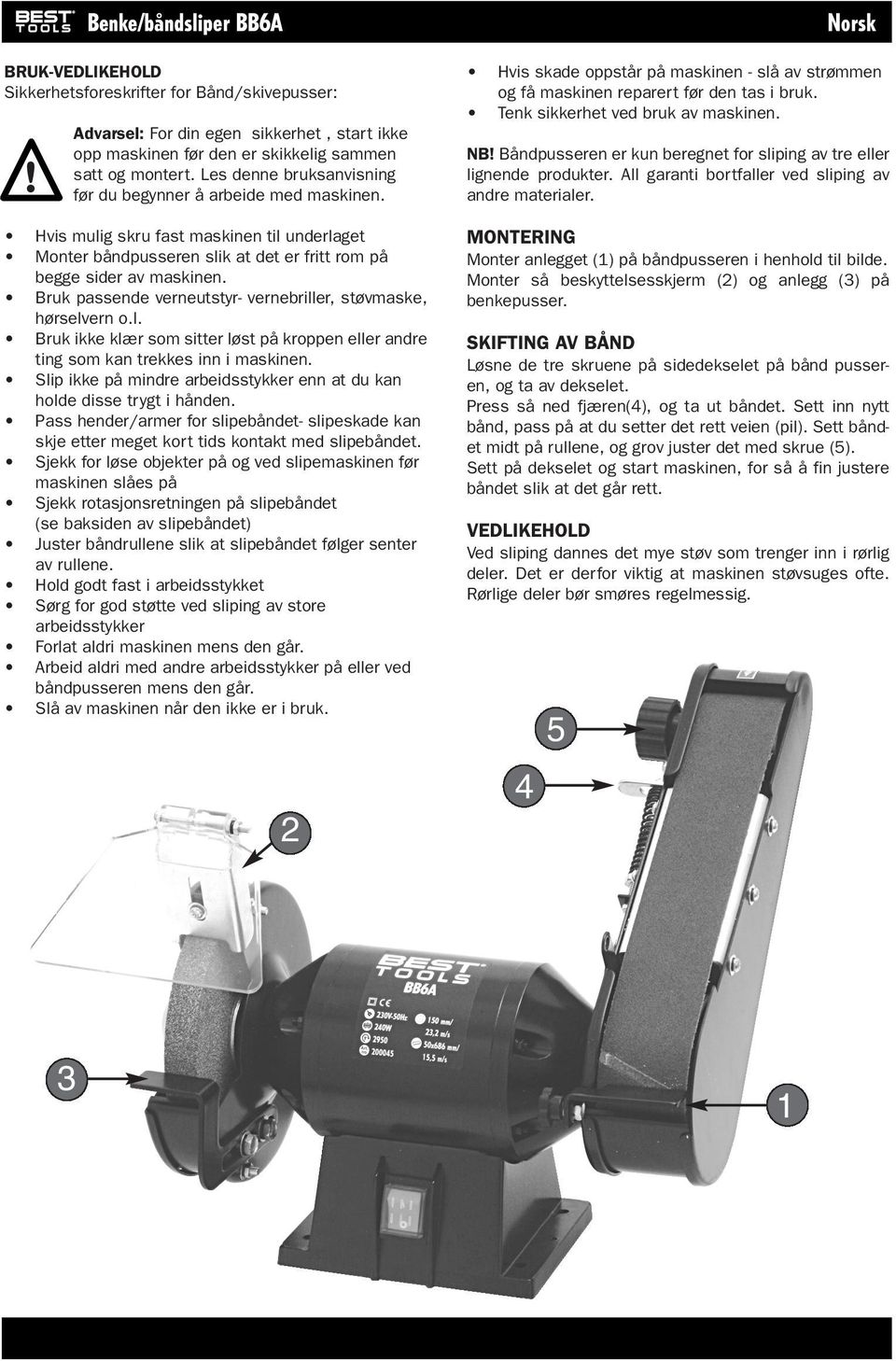

3 Benke/båndsliper BB6A BRUK-VEDLIKEHOLD Sikkerhetsforeskrifter for Bånd/skivepusser: Advarsel: For din egen sikkerhet, start ikke opp maskinen før den er skikkelig sammen satt og montert. Les denne bruksanvisning før du begynner å arbeide med maskinen. Hvis mulig skru fast maskinen til underlaget Monter båndpusseren slik at det er fritt rom på begge sider av maskinen. Bruk passende verneutstyr- vernebriller, støvmaske, hørselvern o.l. Bruk ikke klær som sitter løst på kroppen eller andre ting som kan trekkes inn i maskinen. Slip ikke på mindre arbeidsstykker enn at du kan holde disse trygt i hånden. Pass hender/armer for slipebåndet- slipeskade kan skje etter meget kort tids kontakt med slipebåndet. Sjekk for løse objekter på og ved slipemaskinen før maskinen slåes på Sjekk rotasjonsretningen på slipebåndet (se baksiden av slipebåndet) Juster båndrullene slik at slipebåndet følger senter av rullene. Hold godt fast i arbeidsstykket Sørg for god støtte ved sliping av store arbeidsstykker Forlat aldri maskinen mens den går. Arbeid aldri med andre arbeidsstykker på eller ved båndpusseren mens den går. Slå av maskinen når den ikke er i bruk Norsk Hvis skade oppstår på maskinen - slå av strømmen og få maskinen reparert før den tas i bruk. Tenk sikkerhet ved bruk av maskinen. NB! Båndpusseren er kun beregnet for sliping av tre eller lignende produkter. All garanti bortfaller ved sliping av andre materialer. MONTERING Monter anlegget (1) på båndpusseren i henhold til bilde. Monter så beskyttelsesskjerm (2) og anlegg (3) på benkepusser. SKIFTING AV BÅND Løsne de tre skruene på sidedekselet på bånd pusseren, og ta av dekselet. Press så ned fjæren(4), og ta ut båndet. Sett inn nytt bånd, pass på at du setter det rett veien (pil). Sett båndet midt på rullene, og grov juster det med skrue (5). Sett på dekselet og start maskinen, for så å fin justere båndet slik at det går rett. VEDLIKEHOLD Ved sliping dannes det mye støv som trenger inn i rørlig deler. Det er derfor viktig at maskinen støvsuges ofte. Rørlige deler bør smøres regelmessig. 3 1

4 Bänkslip och kantputs BB6A ELEKTRISK ANSLUTNING Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätspänningen motsvarar den som är angiven på märkplåten/typskylten. Teknisk data: Typ: BB6A Effekt: 240W Spänning: 230V/50Hz Hastighet: 2950 o/min. Art.no: ALLMÄNNA SÄKERHETSFÖRESKRIFTER Läs denna bruksanvisning noga! Spara den! När man använder elektriska verktyg ska alltid grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada. För säker drift 1. Håll arbetsområdet rent - Nedskräpade ytor och arbetsbänkar är upphov til skador. 2. Tänk på arbetsmiljön - Utsätt inte elverktyg för regn. Använd dem inte i fuktiga eller våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. Ha bra belysning över arbetsytan. 3. Skydd mot stötar - Undvik kroppskontakt med jordade ytor (t ex rör, radiatorer, spisar, kylskåp). 4. Håll barnen borta - Låt inte besökare komma i kontakt med maskinen eller förlängningssladd. Alla besökare ska hållas borta från arbetsområdet. 5. Förvaring av maskin - När maskinen inte används ska den förvaras inlåsta på ett torrt, högt placerat ställe, utom räckhåll för barn. 6. Överansträng inte maskinen - De arbetar bättre och säkrare vid den hastighet de är avsedda för. 7. Använd rätt maskin - Tvinga inte små maskiner att göra arbeten som är avsedda för kraftigare maskiner. Använd inte maskinen för ändamål de inte är avsedda för, t ex använd inte cirkelsåg för att såga av kvistar eller träd. 8. Klä dig ordentligt - Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt hår. 9. Använd skyddsglasögon - Använd även ansiktsmask om arbetet är dammigt. 10. Skada inte sladden - Bär aldrig maskinen i sladden och ryck ej ur sladden från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter. 11. Sätt fast arbetsstycket - Använd skruvtving eller skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får båda händerna fria för arbetet. Svensk 12. Sträck dig inte för mycket - Se till att du har säkert fotfäste och balans hela tiden. 13. Sköt maskinen med omsorg - Håll verktygen skarpa och rena. Följ instruktionerna beträffande smörjning och byte av tillbehör. Kontrollera sladden/kabelen med jämna mellanrum och reparera dem hos en auktoriserad verkstad om de är skadade. Kontrollera förlängningssladdar med jämna mellan rum och byt om de är skadade. Håll hantagen torra, rena och fria från olja och fett. 14. Koppla från maskinen - Maskinen ska vara urkopplade när de inte är i bruk, vid service och vid byte av tillbehör, t ex sågblad, skär och knivar. 15. Tag bort justernycklar och skruvnycklar - Gör det till en vana att kontrollera att nycklar/skruvnycklar har tagits bort från verktyget innan det startas. 16. Undvik oavsiktlig tillslagning - Bär inte inkopplade maskiner med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när du sätter i stickkontakten. 17. Användning av förlängningssladdar utomhus - När maskinen används utomhus, använd endast förlängningssladdar som är avsedda märkta för utomhus bruk. 18. Var uppmärksam - Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött. 19. Kontrollera skadade delar - Innan fortsatt användning av maskiner ska skyddsanordning eller annan skadad del kontrolleras noggrant för att fastställa att maskinen kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera inriktningen av de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka driften. En skyddsanordning eller annan del som är skadad ska repareras riktigt eller bytas ut av en auktoriserad serviceverkstad, om ej annat anges i denna instuktionsbok. Byt ut felaktig strömbrytare hos en auktoriserad serviceverkstad. Använd inte maskinen om strömbrytaren inte kan slås till/från. 20. Varning - Användning av något annat tillbehör eller anordning än vad som rekommenderas i denna instruktion eller i katalog kan innebära risk för personskada. 21. Reparation får endast utföras av behörig elektromontör - Maskinen uppfyller de gällande säkerhetsbestämmelserna. Reparation får endast utföras av en behörig elektromontör, i annat fall kan användaren råka ut för olycksfall.

5 Bänkslip och kantputs BB6A ANVÄNDNING - UNDERHÄLL Säkerhetsföreskrifter för Bänkslip/Bandslip Varning: För din egen säkerhet, starta aldrig maskinen innan den är korrekt monterad. Läs och förståhela denna bruksanvisning innan du börjar att arbeta med maskinen. Se till att maskinen står stabilt och är ordentligt förankrad i underlaget. Placera maskinen såatt du har fritt arbetsrum på dess båda sidor. Använd passande skyddsutrustning som: Skyddsglasögon, skyddsmask och hörselskydd. Bär inte löst hängande kläder eller smycken som kan fastna i maskinens rörliga delar. Använd hårnät om du har långt hår. Avlägsna lösa föremål från maskinen och dess arbetsområde före start av maskinen. Kontrollera rotationsriktningen påslipbandet före montering, (se baksidan av bandet). Justera bandet så att det ligger centrerat påbåda rullarna. Håll arbetsstycket ordentligt. Se till att ha bra stöd vid slipning av större arbetsstycken. Lämna aldrig maskinen när den är igång. Arbeta aldrig med andra arbetsstycken påeller bredvid maskinen när den är igång. Svensk Slå av maskinen och dra ut kontakten när den inte är i bruk, eller vid service och byte av tillbehör. Om skada uppstår på maskinen - skall strömmen slås av och maskinen repareras innan återstart. Tänk på säkerhet vid användning av maskinen. OBS! Bandputsen är tillverkad för slipning av trä och liknande produkter. Garantin upphör att gälla vid slipning av annat material. MONTERING Montera anhåll (1) på bandputsen enl. bild. Montera skydd (2) och anhåll (3) på bänkslipen. BYTE AV SLIPBAND Lossa de tre skruvarna som håller sidoskyddet på bandputsen, och ta bort det. Pressa ner fjädern (4), samt ta bort det gamla bandet. Montera det nya bandet, kontrollera rotationsriktning (pil). Centrera bandet mitt på rullarna och justera med skruv (5). Montera tillbaka skyddet och starta maskinen, samt finjustera bandet så att det löper rätt. UNDERHÄLL Vid arbete med denna maskin bildas mycket damm som tränger in i rörliga delar, det är därför av yppersta vikt att maskinen dammsugs ofta. Rörliga delar bör smörjas regelbundet

6 Svensk GARANTI Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för materialeller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer. TILLVERKAR DEKLARATION Undertecnad firma Gisle Krigsvoll AB B Jönssons v 4 S Halmstad försäkrar under eget ansvar att maskinen Produkt...Bänkslip och kantsputs Märke...Best Tools Modell typ...bb6a Norsk GARANTI Maskinen har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om maskinen har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder Kjøpsloven. SAMSVARSERKLÆRING Undertegnede firma Sivilingeniør Gisle Krigsvoll AS Industrivn. 61 N-7005 Trondheim forsikrer under eget ansvar at maskinen Produkt...Benke/båndsliper Merke...Best Tools Modell...BB6A överensstämmer med följande norm EN50144, EN55014, EN55104, EN61000 enl. bestämmelser och riktlinjerna i direktiv 89/392/EW, 73/23/EWG, 89/336/EWG er i overensstennelse med normene EN50144, EN55014, EN55104, EN61000 samt bestemmelser gitt i direktiv 89/392/EW, 73/23/EWG, 89/336/EWG Halmstad, Trondheim, VD, Gisle Krigsvoll AB Daglig leder, Sivilingeniør Gisle Krigsvoll AS Ändringar Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt Gisle Krigsvoll AB Endringer Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om maskinen skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen Sivilingeniør Gisle Krigsvoll AS Art no
