1 INCONEL CLADDING State-of-the-art 2013 Sören Gullev Uhlig Rohrbogen GmbH Inspecta Kraftvärme

2 AGENDA Vem er Uhlig? / Vad vi gör? Inconel skiktstruktur / Svetsteknik Användingsområden för Inconel Cladding 2 mm Cladding 1 mm Cladding Erfarenheter med 1 mm Inconel Cladding Observationer Inspecta Kraftvärme

3 Wer sind wir? Medelstor tyskt bolag med cirka 160 anställda Grundat: 1905 Plats: Langelsheim, Niedersachsen Harzen Inspecta Kraftvärme

4 Elbows T ees Y- stykker Byxor Specials Komplicerede konstruktioner Pressure parts Maskinbearbetning Inconel pålägssvetsning av Pannväggar och Tuber Corrugated Fire Tubes Akkrediteret laboratorium för Materialprövning. Inspecta Kraftvärme

5 Generel Information Start i December 1997 Intil nu: m² Inconel svetsede pannväggar kg Inconel svetsmaterial Flasker skyddsgas Produktionskapacitet ca. 200 m² Inconel / vecka 6 Anlägninger för 6 m pannväggar med CMT-Technik 4 Anlägninger för 10 m pannväggar med CMT-Technik 6 Anlägninger för Single Tuber med Puls-svets utrustning CMT: Cold Metal Transfer Inspecta Kraftvärme

6 För ytterligare information Inspecta Kraftvärme

7 AGENDA Vem er Uhlig? / Vad vi gör? Inconel skiktstruktur / Svetsteknik Användingsområden för Inconel Cladding 2 mm Cladding 1 mm Cladding Erfarenheter med 1 mm Inconel Cladding Observationer Inspecta Kraftvärme

8 Schweißtechnik / Lagenaufbau Skiktstruktur/ Svetsteknik Pannväggar För närvarande kan två svetstekniker särskiljas: Ett Inconel skikt med 50% överlapning Två Inconel skikt med dobbelt svetsaggregat Skikt tjockleg 2 och 1 mm 2 mm 11 Inspecta Kraftvärme

9 Schweißtechnik / Lagenaufbau Skiktstruktur/ Svetsteknik Pannväggar Skiktstruktur: Ett-skikt Skikten överlappar min. 50% Ibland robust och grova skiktövergänge Svårt att få tillräcklig tjocklek Problem att uppnå laga nivåer av Fe 1 x 2 mm Inconel Cladding är inte standard i Uhlig Inspecta Kraftvärme

10 Schweißtechnik / Lagenaufbau Skiktstruktur/ Svetsteknik Pannväggar Skiktstruktur: Två-skikt Förste Inconel skikt för svart- vit fusion - Fe-halt på ca. 12% ved ungefär 1 mm skikttjocklek Andra skiktet med vit på vit - Fe-halt på < 3% (CMT) Båda skikten med optimerade, olika svetsparametrar Låg termisk belastning (CMT svetsteknik) En konstant skikttjocklek och Fe-halt Inspecta Kraftvärme

11 Schweißtechnik / Lagenaufbau Skiktstruktur/ Svetsteknik Pannväggar För närvarande kan två svetstekniker särskiljas: Ett Inconel skikt med 50% överlappning Två Inconel skikt med dobbelt svetsaggregat Skikttjocklek 2 / 1 mm 2 mm Single Tubes Endast en svetsteknik i praktiken: Ett Inconel skikt med 50% överlappning 2 / 1 mm Inspecta Kraftvärme

12 Schweißtechnik / Lagenaufbau Skiktstruktur/ Svetsteknik Single tuber Skiktstruktur: Ett-skikt Skikten överlappar åtminstone 50% Svetsteknik 50% svart/ vit, 50% vit/ vit Endast med een svetsparameterinställning Inspecta Kraftvärme

13 Följande gäller: Större överlapp => Mer homogen svets (vit/ vit) Inspecta Kraftvärme

14 AGENDA Vem er Uhlig? / Vad vi gör? Inconel skiktstruktur / Svetsteknik Användingsområden för Inconel Cladding 2 mm Cladding 1 mm Cladding Erfarenheter med 1 mm Inconel Cladding Observationer Inspecta Kraftvärme

15 Schweißplattierung mit 2 mm Schichtdicke Inconel svets med 2 mm tjocklek Fördelar Säkar, beprövad erfarenhet Långa garantitider Bra processkapacitet (bearbetning/ montering) Nackdelen Investeringskostnaderna. Högre än med alternativa metoder som t.ex. termisk sprutning. Inspecta Kraftvärme

16 Schweißplattierung mit 2 mm Schichtdicke Använding till Single Tubes och till Pannväggar 1- Skikt Cladding med > 50% överlappning Fe halt 3% Skikttjocklek 2,1-2,3 mm Slipning av tuben för Inconel påsvetsning Blästrat med glasgranulat efter Inconel påsvetsning 2- Skikt Cladding => UHLIG High Definiton (CMT geschweißt) Fe Gehalt < 3% Skikttjocklek 2 mm (2,1 2,8 mm i praktiken) Slipning/ blästring av tuben för Inconel påsvetsning Blästrat med glasgranulat efter Inconel påsvetsning Inspecta Kraftvärme

17 Anwendungsbereiche des Schweißplattierens Inconel svetsning - Alloy 625 Skikttjocklek 2 mm Inspecta Kraftvärme

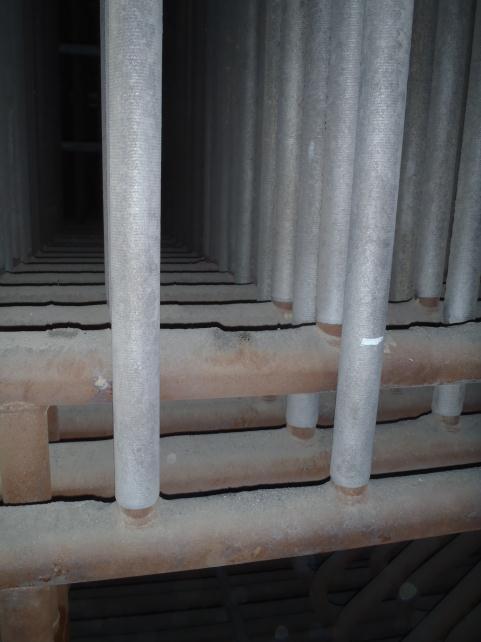

18 Anwendungsbereiche des Schweißplattierens Inconel svetsning - Alloy 625 Skikttjocklek 2 mm Inspecta Kraftvärme

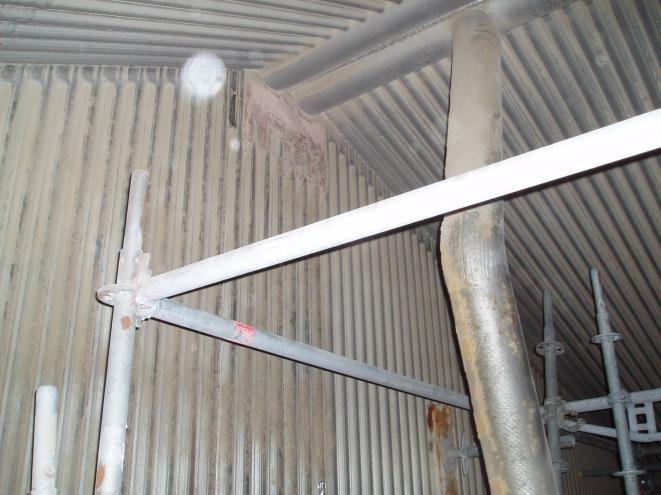

19 Anwendungsbereiche des Schweißplattierens Inconel svetsning - Alloy 625 Skikt tjocklek 2 mm Inspecta Kraftvärme

20 Anwendungsbereiche des Schweißplattierens Inconel svetsning - Alloy 625 / 686 Skikttjocklek 2 mm Inspecta Kraftvärme

21 AGENDA Vem er Uhlig? / Vad vi gör? Inconel skiktstruktur / Svetsteknik Användingsområden för Inconel Cladding 2 mm Cladding 1 mm Cladding Erfarenheter med 1 mm Inconel Cladding Observationer Inspecta Kraftvärme

22 Schweißplattierung mit 1 mm Schichtdicke Inconel Cladding med 1 mm tjocklek Fördelar Uniformt/ Homogent Inconel skikt Hög värmegenomgångskoefficient Låg vikt ökning över 2 mm Cladding God formbarhet av Claddingen Lägre kostnad jämfört med 2 mm Cladding (ungefär 30%) Inspecta Kraftvärme

23 Schweißplattierung mit 1 mm Schichtdicke Användning på Single Tubes och Tub-paneler 1- Skikt Cladding med 10-30% överlappning Fe halt 3% Skikttjocklek 1 mm (1,2 +/- 0,1 mm) Slipning av tuben för Inconel påsvetsning Blästrat med glasgranulat efter Inconel påsvetsning 1- Skikt Cladding med 10-30% överlappning (CMT utrustning) Skikttjocklek 1 mm (1,1 1,4 mm) Fe halt < 8% Slipning av tuben för Inconel påsvetsning Blästrat med glasgranulat efter Inconel påsvetsning Inspecta Kraftvärme

24 Schweißplattierung mit 1 mm Schichtdicke Detta var vår grundidé Cladding Alloy 625 / 686 med 1 mm skikttjocklek Cladding Alloy 625 med 1 mm skikttjocklek Inspecta Kraftvärme

25 Schweißplattierung mit 1 mm Schichtdicke Detta var vår grundidé Cladding Alloy 625 / 686 med 1 mm skikttjocklek Cladding Alloy 625 med 1 mm skikttjocklek NEW: Även i pannan Inspecta Kraftvärme

26 AGENDA Vem er Uhlig? / Vad vi gör? Inconel skiktstruktur / Svetsteknik Användingsområden för Inconel Cladding 2 mm Cladding 1 mm Cladding Erfarenheter med 1 mm Inconel Cladding Observationer Inspecta Kraftvärme

27 Schweißplattierung mit 1 mm Schichtdicke Praktisk använding 1 mm Cladding I/S Vestforbrænding Glostrup 6 Avfallspannor Cladding i Panne 5 B&W Vølund Idriftsat: 1999 Tryck: 56 bar Inspecta Kraftvärme

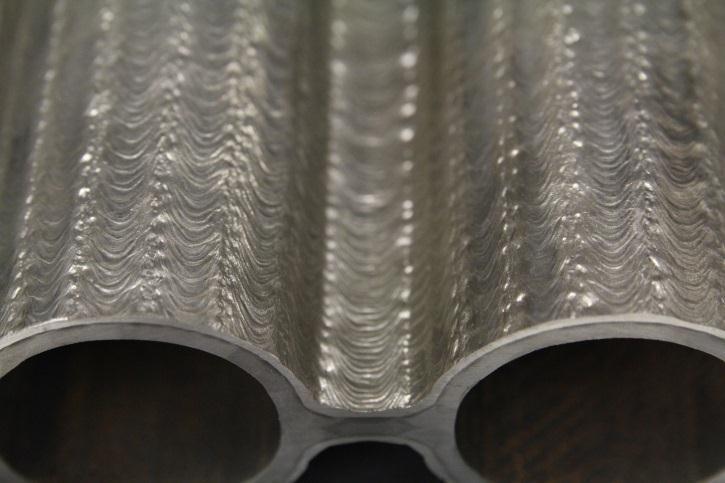

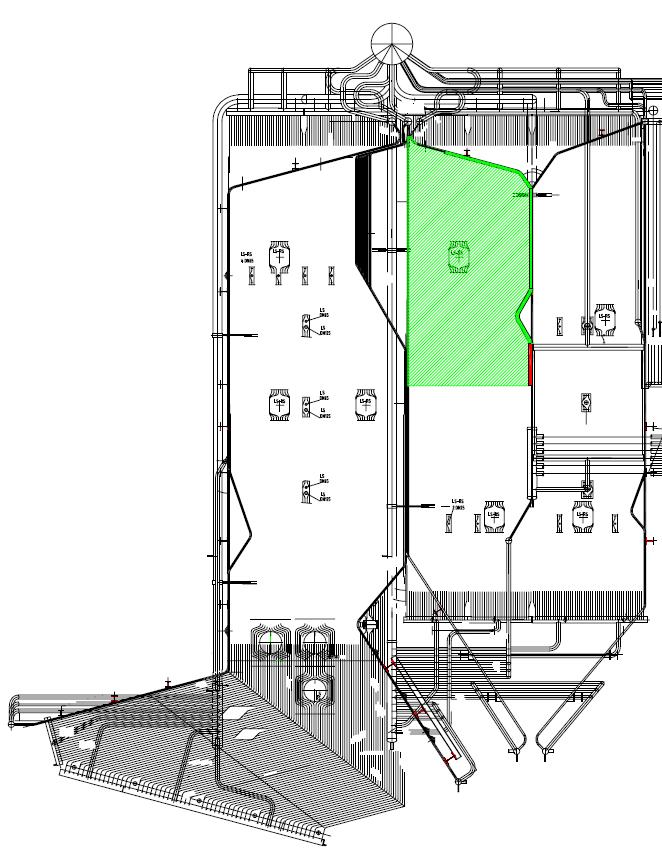

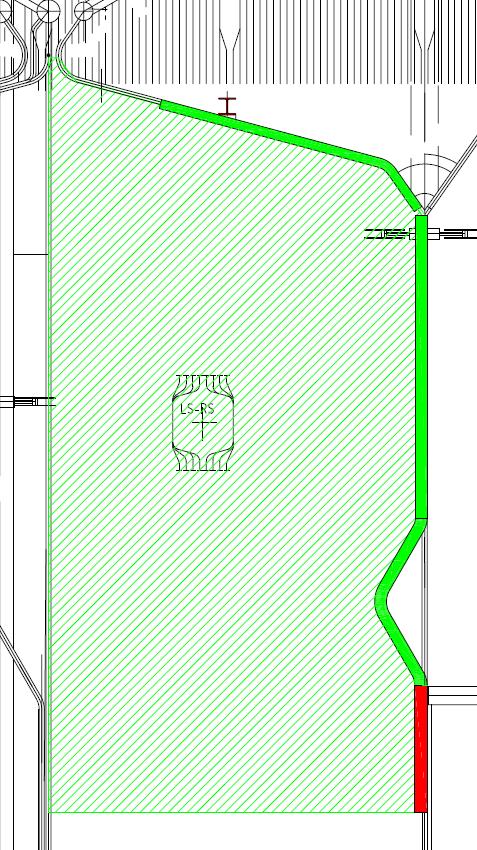

28 Schweißplattieru Praktisk använding ng mit 1 mm Schichtdicke Pannväggar Tomdraget Kunde: Dimension: Tub ø: Delning: B&W Vølund 60,3 mm 80 mm Framställning av panelerna Inconel påsvetsning med 1 mm skikttjocklek Taket i tomdraget VSV / HSV MV 2. / 3. Draget (övre området) Inconel påsvetsning med 2 mm skikttjocklek MV 2. / 3. Draget (lägre området) 165 m² - 1 mm Cladding 17 m² - 2 mm Cladding Period: Sommaren 2013 Tekniska krav (1 mm Cladding): Skikttjocklek: 1 (-0,0) mm Max. Fe halt: < 6% Inspecta Kraftvärme

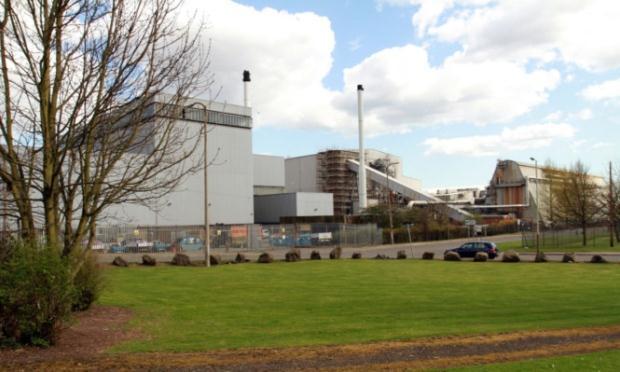

29 Schweißplattieru Praktisk använding ng 1 mm mit Cladding 1 mm Schichtdicke Dundee Energy Recycling Ltd. Dundee Energy Recycling Ltd. 2 Avfallspannor Commissioning: 2000 Ång parametrar: 40 bar / 400 C Inspecta Kraftvärme

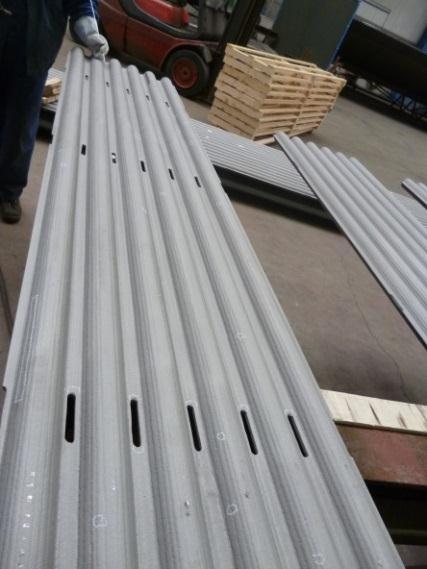

30 Schweißplattierung mit 1 mm Schichtdicke Praktisk använding Dundee Energy Recycling Ltd. Kunde: Metso Power AB Ämne: Pannvägg med Alloy 625 ø 60,3 x 5 / P235GH med 90 mm delning MV B1 / B2 => 80 m² pr. panne. BV B1 / B2 => 80 m² pr. panne. Single Tubes med Alloy 625 ø 38 x 4,5 mm Primär SH B1 => 2580 meter B2 => 2580 meter Sekundär SH B1 => 960 meter B2 => 960 meter Leverans: 05 / 2013 Inspecta Kraftvärme

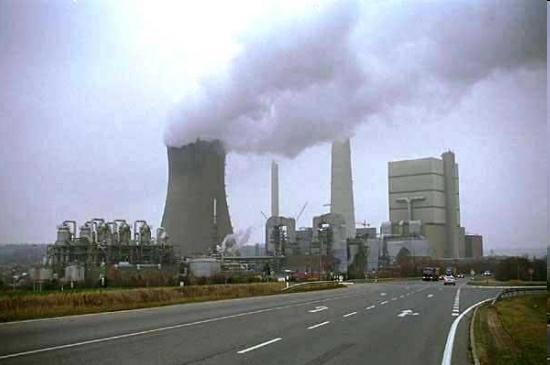

31 Schweißplattierung mit 1 mm Schichtdicke Praktisk använding 1 mm Cladding EEW Helmstedt TRV Buschhaus 3 x t/a Tryck: 40 bar Temperatur: 400 Inspecta Kraftvärme

32 Schweißplattierung Praktische Anwendung mit 1 mm Schichtdicke Super Heater 2.2 Linie 2 Kunde: E.ON Anlagenservice Beställning: 09 / 2010 Produktion UHLIG Cladding: / 2010 Montering: E.ON Anlagenservice 01 / 2011 Temperatur Rökgas: ca. 650 C Inspecta Kraftvärme

33 Schweißplattierung mit 1 mm Schichtdicke Installation af överhettare med dobbelt flöde med 1 mm Cladding, TRV Buschhaus. Inspecta Kraftvärme

34 Schweißplattierung mit 1 mm Schichtdicke Praktisk använding 1. Inspektion stopp: 07 / 2011 (ca Timmar) Inspektion i pannan Inspecta Kraftvärme

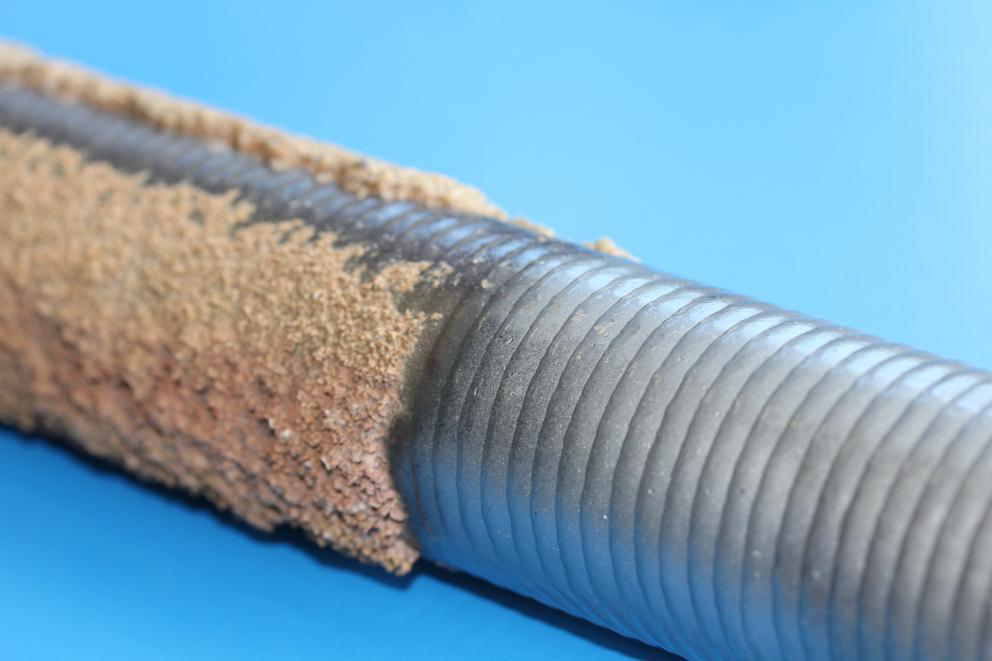

35 Schweißplattierung mit 1 mm Schichtdicke Praktisk använding 1. Inspektion stopp: 07 / 2011 (ca Timmar) Inspektion i pannan Utskärning av provbit för ytterligare bedömning/ utredning Inspecta Kraftvärme

36 Schweißplmit 1 mmschichtdicke Praktisk använding 2. Inspektion stopp: 01 / 2013 (ca Timmar) Inspektion i pannan Utskärning av provbit för ytterligare bedömning/ utredning Inspecta Kraftvärme

37 Praktisk använding Resultat efter drifttimmar: Undersökning Något händer!! Lokaliserade fördjupningar 0,2-0,4 mm djup => Borrade brunnar inte nödvändigtvis lägre Slumpmässigt korrosion => Ingen uppenbar systematisk Korrosion som en funktion av beläggningsbildning Material förlust kann inte extrapoleras Bränsle / förbränning => Konstanter Inspecta Kraftvärme

38 Praktisk använding Schweißplattierung mit 1 mm Schichtdicke SH 1.2 Linie 1 SH 3 Linie 3 SH 1.2 Linie 2 Supply 01 / 2012 Supply 11 / 2012 Supply 12 / 2012 Inspecta Kraftvärme

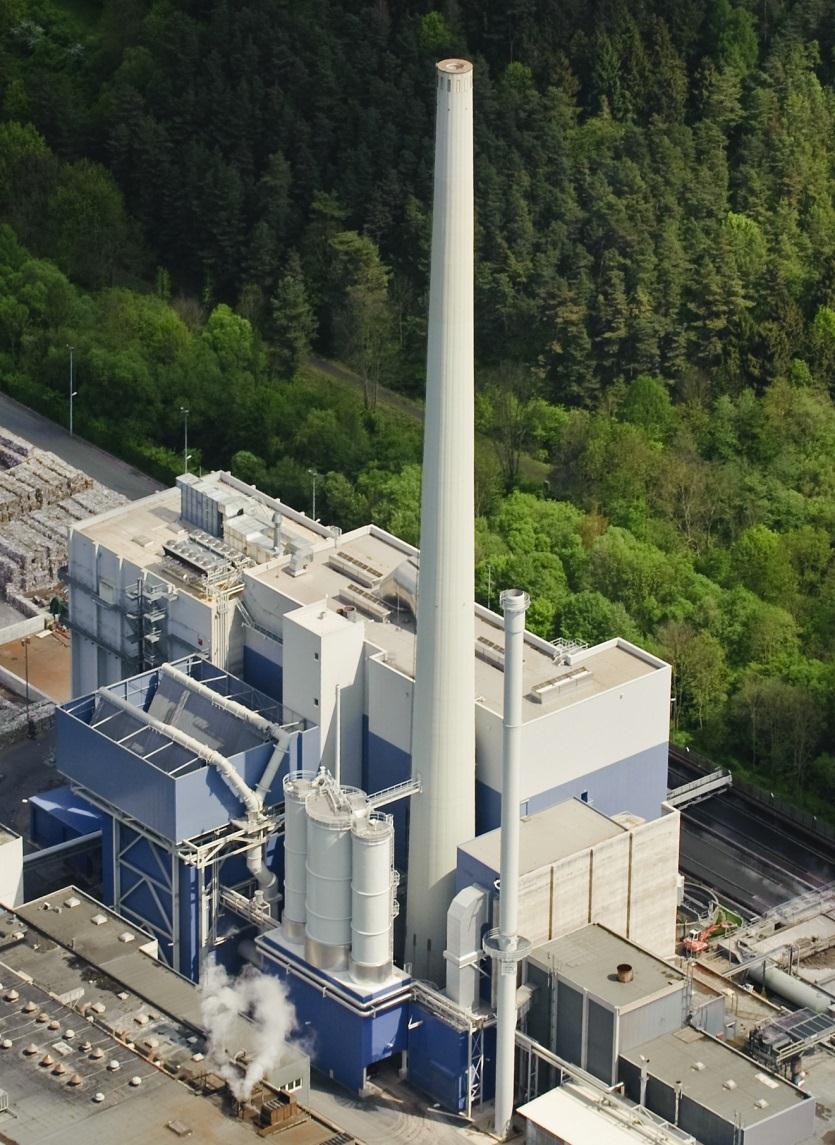

39 Schweißplattierung mit 1 mm Schichtdicke Praktisk använding 1 mm Cladding EBK Witzenhausen 1 x t/a Commissioning: 2008 Ång parametrar: 66 bar / 450 C Inspecta Kraftvärme

40 Schweißplattierung Praktische Anwendung mit 1 mm Schichtdicke Bed Cooler Kunde: Tube-Tec Projekt: Single Tubes med Alloy 625 ø 42,4 x 7,1 mm / P Meter Supply: 07 / 2013 Montering: 09 / 2013 Inspecta Kraftvärme

41 Schweißplattierung mit 1 mm Schichtdicke Praktisk använding Bed Cooler Inspecta Kraftvärme

42 AGENDA Vem er Uhlig? / Vad vi gör? Inconel skiktstruktur / Svetsteknik Användingsområden för Inconel Cladding 2 mm Cladding 1 mm Cladding Erfarenheter med 1 mm Inconel Cladding Observationer Inspecta Kraftvärme

43 Observationer Cladding med 1 mm Inconel är et alternativ til Cladding med större tjocklek Men akta! Beaktande av relevanta faktorer, t.ex. => Panna design / drift => Plats i pannan av de claddede områden Svetstekniken och svetsutrustningen er avgörande för resultatet. och skyddsgas och svetstråd. Processtyrning => Reproducerbara resultat över stora områden / långa perioder Påmindelse. Inspecta Kraftvärme

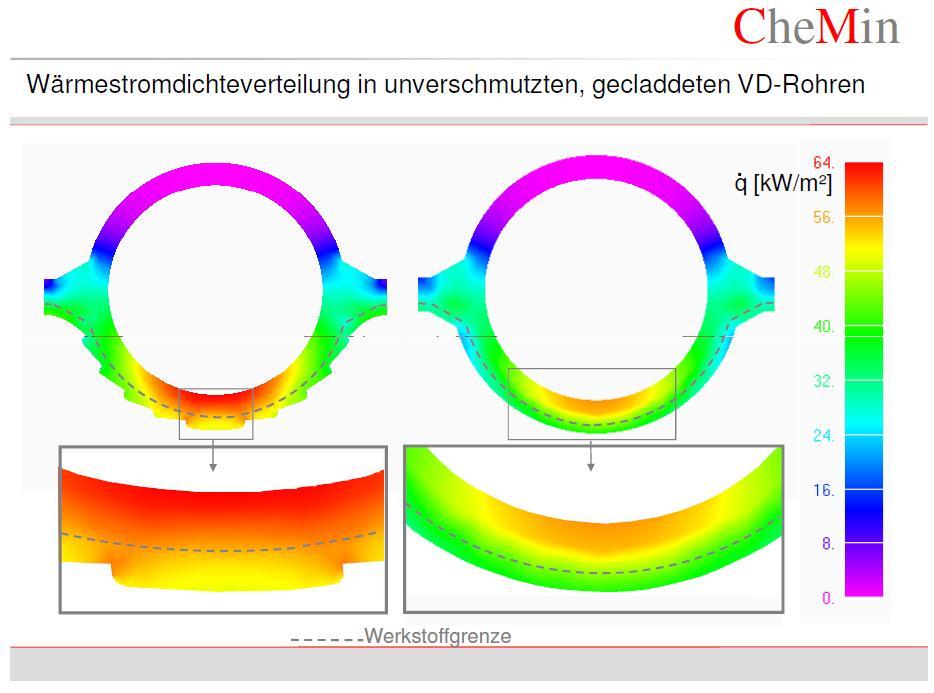

44 Kvalitet av Inconel Cladding Vad menas med kvalitet => Kvalitetegenskaber / Evalueringskriterier Svets bild, yta, Skikttjocklek => Likformig tjocklek => Likformig svets bild, slät yta => Undvik värmeflödes spikar => Enhetlig värmepåverkade zonen Inspecta Kraftvärme

45 Qualität / Lebensdauer von Claddingschutzschichten Kvalitet av Inconel Cladding Vad menas med kvalitet => Kvalitetegenskaber / Evalueringskriterier Fe halt => Låg Fe halt <<5%, vilket motsvarar svetsmetod (CMT) => Järn är direkt relaterad till bildandet av saltsmälta Lagenaufbau => Två skikt Inconel är at föredra => Det andra skikt är det bästa skikt Finkornig dendritiska strukturen Grova strukturer låg resistans / Finkornig - resistent Inspecta Kraftvärme

46 Qualität / Lebensdauer von Claddingschutzschichten Livslängd för Inconel Cladding Kvalitetsegenskaper har en direkt inverkan på livslängden av Inconel Claddingen. Samspelet av svetsteknik, skiktstruktur, processäkerhet och komponentdistribution / val av rätt skyddsgas fastställer livslängden för Inconel Claddingen.

47 1 mm Inconel Cladding i eldstaden? Är det möjligt? Schweißplattierung mit 1 mm Schichtdicke Vart er vi på väg? Vilka lösningar är möjliga? Bälten och hängslen Inspecta Kraftvärme

48 Vielen Dank für Ihre Aufmerksamkeit! Inspecta Kraftvärme
