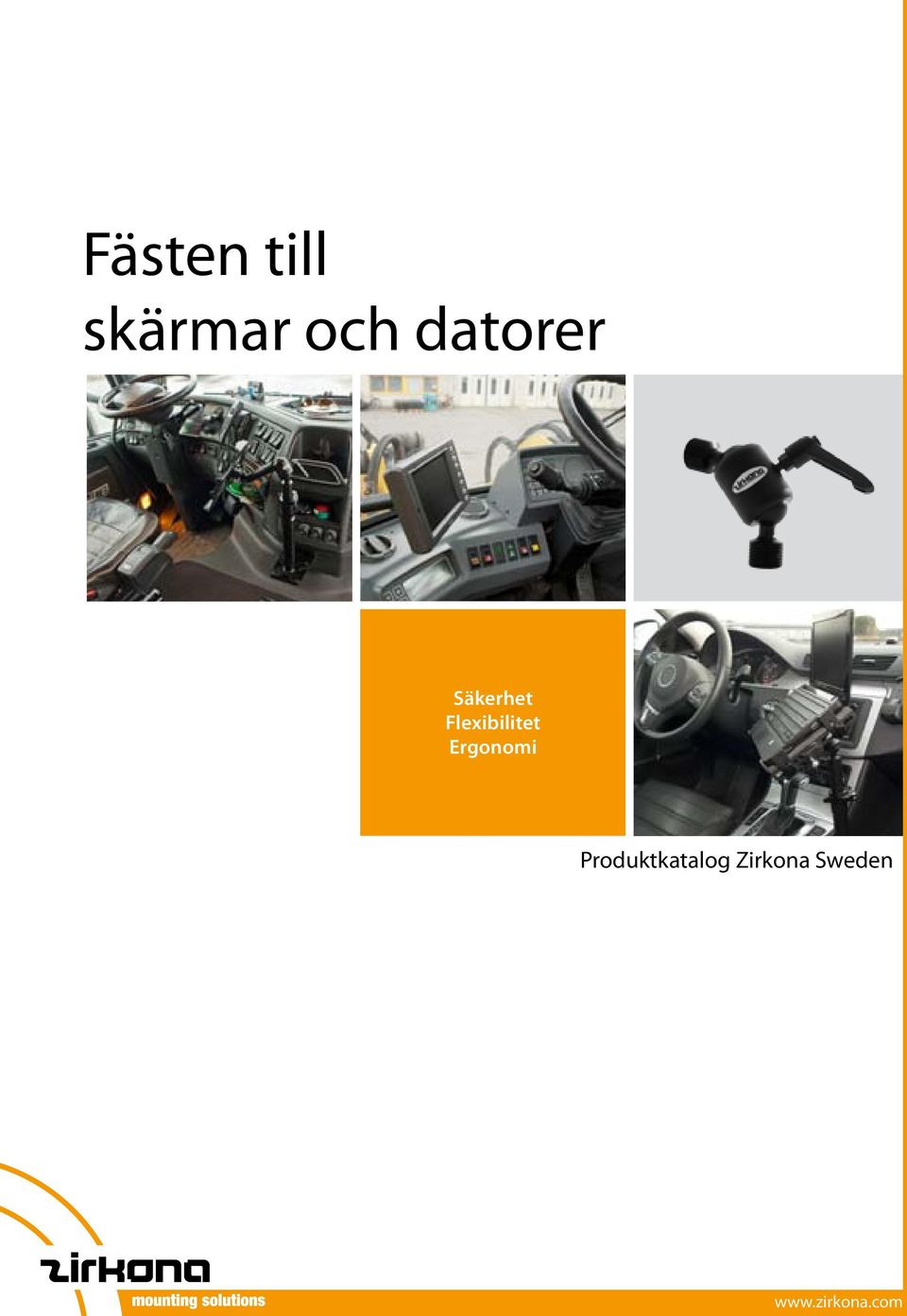

1 Fästen till skärmar och datorer Säkerhet Flexibilitet Ergonomi Produktkatalog Zirkona Sweden

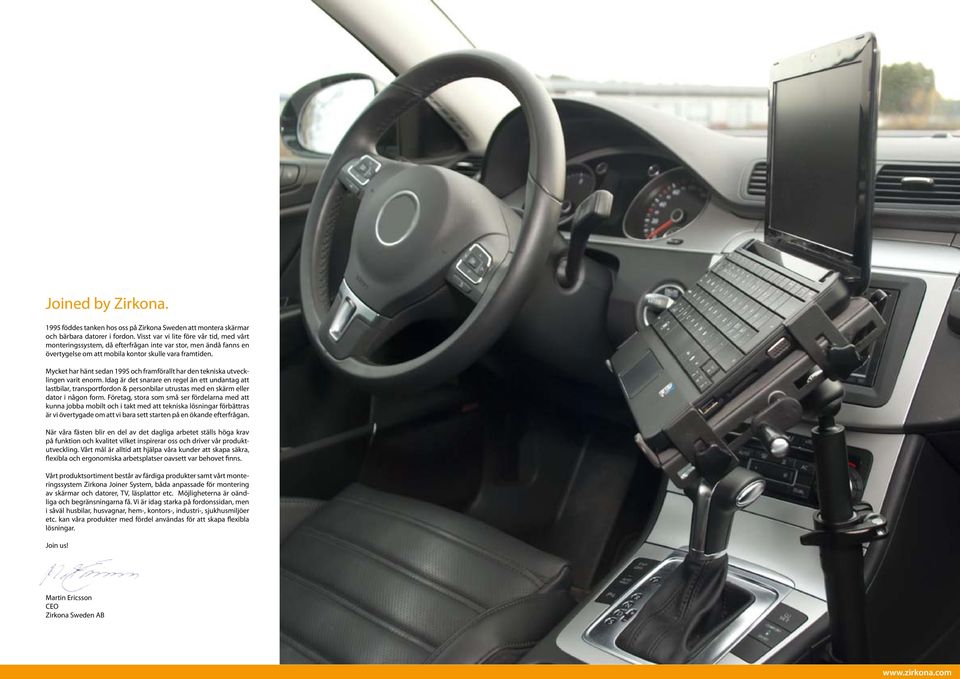

2 Joined by Zirkona föddes tanken hos oss på Zirkona Sweden att montera skärmar och bärbara datorer i fordon. Visst var vi lite före vår tid, med vårt monteringssystem, då efterfrågan inte var stor, men ändå fanns en övertygelse om att mobila kontor skulle vara framtiden. Mycket har hänt sedan 1995 och framförallt har den tekniska utvecklingen varit enorm. Idag är det snarare en regel än ett undantag att lastbilar, transportfordon & personbilar utrustas med en skärm eller dator i någon form. Företag, stora som små ser fördelarna med att kunna jobba mobilt och i takt med att tekniska lösningar förbättras är vi övertygade om att vi bara sett starten på en ökande efterfrågan. När våra fästen blir en del av det dagliga arbetet ställs höga krav på funktion och kvalitet vilket inspirerar oss och driver vår produktutveckling. Vårt mål är alltid att hjälpa våra kunder att skapa säkra, flexibla och ergonomiska arbetsplatser oavsett var behovet finns. Vårt produktsortiment består av färdiga produkter samt vårt monteringssystem Zirkona Joiner System, båda anpassade för montering av skärmar och datorer, TV, läsplattor etc. Möjligheterna är oändliga och begränsningarna få. Vi är idag starka på fordonssidan, men i såväl husbilar, husvagnar, hem-, kontors-, industri-, sjukhusmiljöer etc. kan våra produkter med fördel användas för att skapa flexibla lösningar. Join us! Martin Ericsson CEO Zirkona Sweden AB

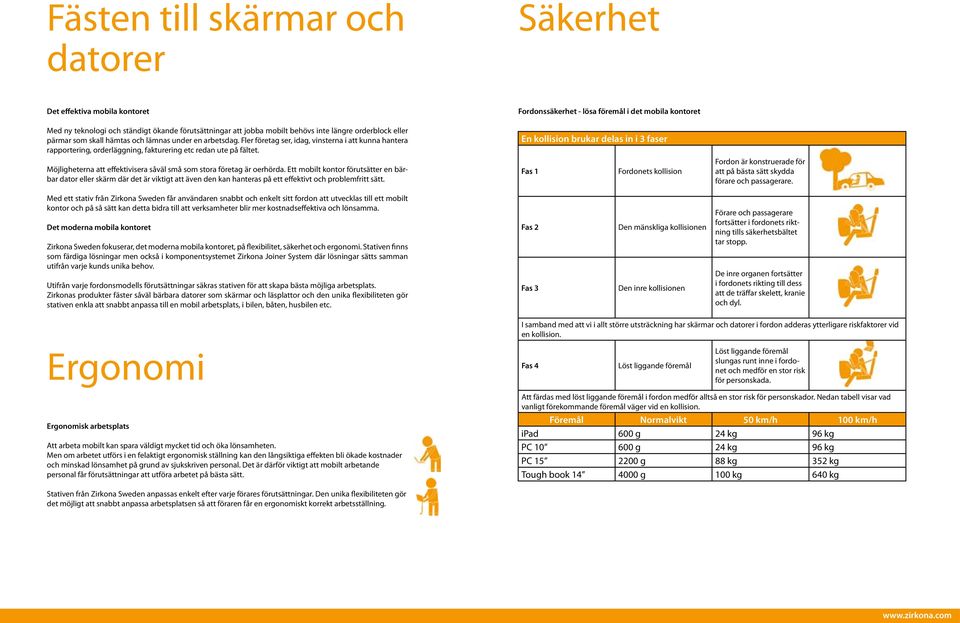

3 Fästen till skärmar och datorer Säkerhet Det effektiva mobila kontoret Med ny teknologi och ständigt ökande förutsättningar att jobba mobilt behövs inte längre orderblock eller pärmar som skall hämtas och lämnas under en arbetsdag. Fler företag ser, idag, vinsterna i att kunna hantera rapportering, orderläggning, fakturering etc redan ute på fältet. Möjligheterna att effektivisera såväl små som stora företag är oerhörda. Ett mobilt kontor förutsätter en bärbar dator eller skärm där det är viktigt att även den kan hanteras på ett effektivt och problemfritt sätt. Fordonssäkerhet - lösa föremål i det mobila kontoret En kollision brukar delas in i 3 faser Fas 1 Fordonets kollision Fordon är konstruerade för att på bästa sätt skydda förare och passagerare. Med ett stativ från Zirkona Sweden får användaren snabbt och enkelt sitt fordon att utvecklas till ett mobilt kontor och på så sätt kan detta bidra till att verksamheter blir mer kostnadseffektiva och lönsamma. Det moderna mobila kontoret Zirkona Sweden fokuserar, det moderna mobila kontoret, på flexibilitet, säkerhet och ergonomi. Stativen finns som färdiga lösningar men också i komponentsystemet Zirkona Joiner System där lösningar sätts samman utifrån varje kunds unika behov. Utifrån varje fordonsmodells förutsättningar säkras stativen för att skapa bästa möjliga arbetsplats. Zirkonas produkter fäster såväl bärbara datorer som skärmar och läsplattor och den unika flexibiliteten gör stativen enkla att snabbt anpassa till en mobil arbetsplats, i bilen, båten, husbilen etc. Fas 2 Fas 3 Den mänskliga kollisionen Den inre kollisionen Förare och passagerare fortsätter i fordonets riktning tills säkerhetsbältet tar stopp. De inre organen fortsätter i fordonets rikting till dess att de träffar skelett, kranie och dyl. I samband med att vi i allt större utsträckning har skärmar och datorer i fordon adderas ytterligare riskfaktorer vid en kollision. Ergonomi Fas 4 Löst liggande föremål Löst liggande föremål slungas runt inne i fordonet och medför en stor risk för personskada. Ergonomisk arbetsplats Att arbeta mobilt kan spara väldigt mycket tid och öka lönsamheten. Men om arbetet utförs i en felaktigt ergonomisk ställning kan den långsiktiga effekten bli ökade kostnader och minskad lönsamhet på grund av sjukskriven personal. Det är därför viktigt att mobilt arbetande personal får förutsättningar att utföra arbetet på bästa sätt. Att färdas med löst liggande föremål i fordon medför alltså en stor risk för personskador. Nedan tabell visar vad vanligt förekommande föremål väger vid en kollision. Föremål Normalvikt 50 km/h 100 km/h ipad 600 g 24 kg 96 kg PC g 24 kg 96 kg PC g 88 kg 352 kg Tough book g 100 kg 640 kg Stativen från Zirkona Sweden anpassas enkelt efter varje förares förutsättningar. Den unika flexibiliteten gör det möjligt att snabbt anpassa arbetsplatsen så att föraren får en ergonomiskt korrekt arbetsställning.

4 Produkter & färdiga lösningar Zirkona Swedens färdiga produkter är anpassade för montering av skärmar och datorer, TV, läsplattor etc. och ger en säker, ergonomisk och flexibel arbetsplats. Stativen tillverkas i slitstarka material och är framtagna för att fungera felfritt. När behovet finns att snabbt och enkelt kunna avlägsna stativet rekomenderas stativen ZiOne, Hook och SeatHolder som alla används utan att skruvas fast. Fästpunkter för övriga stativ varierar utifrån tänkt användningsområde. Zirkona SeatHolder Zirkona Backwall Zirkona Hook Stativens flexibilitet nås genom integreringen av den unika kulleden Zirkona Joiner vilket gör det enkelt att anpassa stativen utifrån varje användares förutsättningar. Zirkona DIN Zirkona In Dash Zirkona ZiOne Zirkona Shelf Zirkona ZiOne Zirkona Teleskopstativ Zirkona ZiOne är utrustad med en sugkopp, flexibel teleskoparm och ett rörligt datorfäste. Sugkoppen monteras direkt på fönsterrutan vilket gör förflyttning mellan fordon mycket enkel. Den teleskopiska armen vilar på instrumentpanelen. Zirkona ZiOne är gänglåst, och är en utmärkt färdig lösning för dig med mindre datorer och laptop. En smidig lösning för den som vill ha sin notebook/pc med sig. Passar 8-13 ( mm) notebooks/pc/läsplattor Teleskopfunktionen tillsammans med kullederna gör det möjligt att fälla ner stativet mot golvet när datorn inte används. För fastsättning av dator medföljer Dataplatta Hold stor mm. Med tillbehör monteras denna i stolsskena. Även andra startfästen kan väljas ur Zirkona Joiner System. Ett smidigt och flexibelt stativ för montering av bärbara datorer i såväl personbilar som trasnportbilar Zirkona Backwall Standard Zirkona Hook Zirkona Backwall Standard är avsedd för montering mot bakre väggen i kupén. Den har justerbara fästbeslag för enkel montering. Detta är ett praktiskt, säkert och ergonomiskt PC Stativ för servicefordon och mindre lastfordon. Går även att använda i personbilar med mellanvägg alt. galler bakom förarsätet. Datorn fälls ner för användning och fälls upp före körning. Armen har automatisk låsning i uppfällt läge. En säker och trygg lösning. Fäste som hängs på ratten. Dra bak förarsätet till önskat läge för en bekväm och ergonomisk arbetsställning. Hook viks ihop till en kompakt enhet, 18 mm, och passar smidigt i dataväskan. Utmärkt redskap för den resande med bil. Passar alla PC-datorer Zirkona Backwall Teleskop Zirkona SeatHolder Zirkona Backwall Teleskop är avsedd för montering mot bakre väggen i kupén. Den har justerbara fästbeslag för enkel montering. Det är en suverän produkt för servicefordon och mindre lastfordon. Datorn fälls ner för användning och fälls upp före körning. Armen har automatisk och säker låsning i uppfällt läge. Zirkona Backwall Teleskop har samma uppbyggnad och funktion som Backwall Standard och dessutom en förlängningsbar arm, som medför bättre ergonomi för användaren Monteras på passagerarstolen eller soffan. Enkel att montera och ta bort, inga ingrepp behövs. Vrid armen mot föraren för en bra arbetsställning. Passar alla bilar och servicefordon. Kompletteras med lämpligt dator-/ skärmfäste.

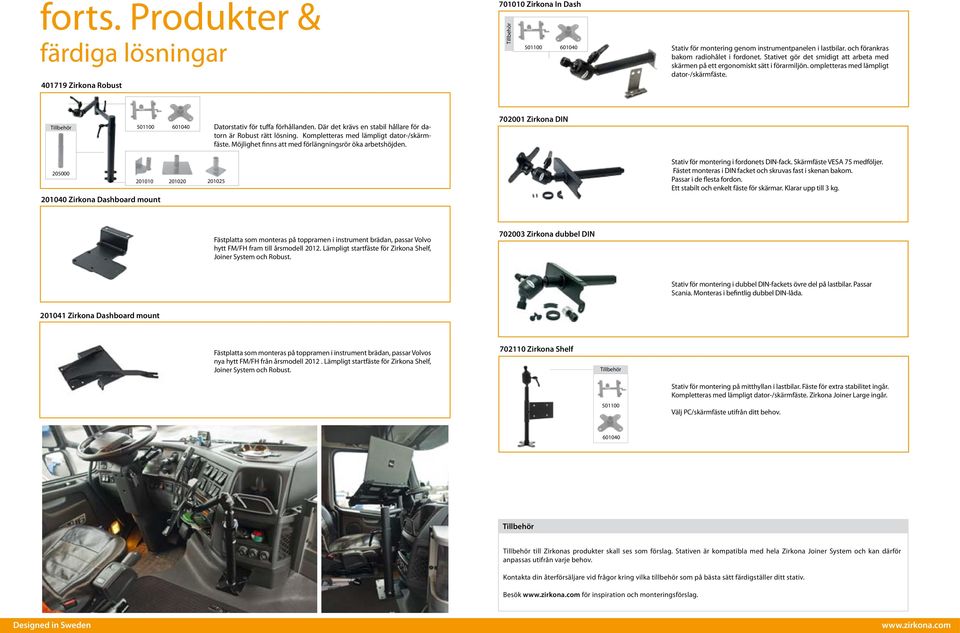

5 forts. Produkter & färdiga lösningar Zirkona Robust Zirkona In Dash Stativ för montering genom instrumentpanelen i lastbilar. och förankras bakom radiohålet i fordonet. Stativet gör det smidigt att arbeta med skärmen på ett ergonomiskt sätt i förarmiljön. ompletteras med lämpligt dator-/skärmfäste Datorstativ för tuffa förhållanden. Där det krävs en stabil hållare för datorn är Robust rätt lösning. Kompletteras med lämpligt dator-/skärmfäste. Möjlighet finns att med förlängningsrör öka arbetshöjden Zirkona DIN Zirkona Dashboard mount Stativ för montering i fordonets DIN-fack. Skärmfäste VESA 75 medföljer. Fästet monteras i DIN facket och skruvas fast i skenan bakom. Passar i de flesta fordon. Ett stabilt och enkelt fäste för skärmar. Klarar upp till 3 kg. Fästplatta som monteras på toppramen i instrument brädan, passar Volvo hytt FM/FH fram till årsmodell Lämpligt startfäste för Zirkona Shelf, Joiner System och Robust Zirkona dubbel DIN Stativ för montering i dubbel DIN-fackets övre del på lastbilar. Passar Scania. Monteras i befintlig dubbel DIN-låda Zirkona Dashboard mount Fästplatta som monteras på toppramen i instrument brädan, passar Volvos nya hytt FM/FH från årsmodell Lämpligt startfäste för Zirkona Shelf, Joiner System och Robust Zirkona Shelf Stativ för montering på mitthyllan i lastbilar. Fäste för extra stabilitet ingår. Kompletteras med lämpligt dator-/skärmfäste. Zirkona Joiner Large ingår. Välj PC/skärmfäste utifrån ditt behov till Zirkonas produkter skall ses som förslag. Stativen är kompatibla med hela Zirkona Joiner System och kan därför anpassas utifrån varje behov. Kontakta din återförsäljare vid frågor kring vilka tillbehör som på bästa sätt färdigställer ditt stativ. Besök för inspiration och monteringsförslag. Stativ för montering i fordonets DIN-fack. Stativ för montering i fordonets DIN-fack. Passar Volvo lastbilar.

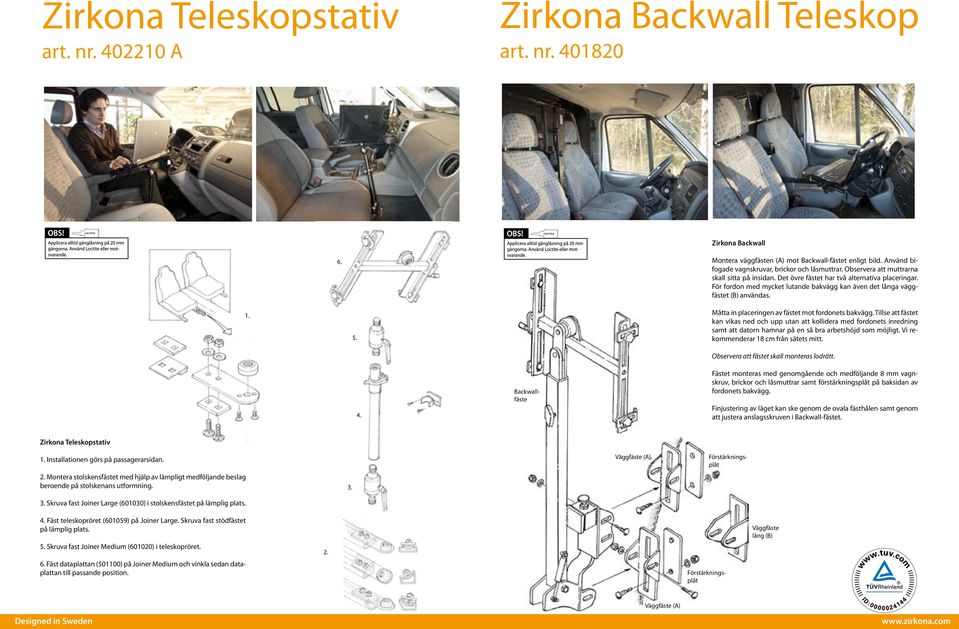

6 Zirkona Teleskopstativ art. nr A Zirkona Backwall Teleskop art. nr Zirkona Backwall 6. Montera väggfästen (A) mot Backwall-fästet enligt bild. Använd bifogade vagnskruvar, brickor och låsmuttrar. Observera att muttrarna skall sitta på insidan. Det övre fästet har två alternativa placeringar. För fordon med mycket lutande bakvägg kan även det långa väggfästet (B) användas Måtta in placeringen av fästet mot fordonets bakvägg. Tillse att fästet kan vikas ned och upp utan att kollidera med fordonets inredning samt att datorn hamnar på en så bra arbetshöjd som möjligt. Vi rekommenderar 18 cm från sätets mitt. Observera att fästet skall monteras lodrätt. 4. Fästet monteras med genomgående och medföljande 8 mm vagnskruv, brickor och låsmuttrar samt förstärkningsplåt på baksidan av fordonets bakvägg. Finjustering av läget kan ske genom de ovala fästhålen samt genom att justera anslagsskruven i Backwall-fästet. Zirkona Teleskopstativ 1. Installationen görs på passagerarsidan. 2. Montera stolskensfästet med hjälp av lämpligt medföljande beslag beroende på stolskenans utformning. 3. Skruva fast Joiner Large (601030) i stolskensfästet på lämplig plats. 3. Väggfäste (A) 4. Fäst teleskopröret (601059) på Joiner Large. Skruva fast stödfästet på lämplig plats. 5. Skruva fast Joiner Medium (601020) i teleskopröret. 6. Fäst dataplattan (501100) på Joiner Medium och vinkla sedan dataplattan till passande position. 2. Backwallfäste Förstärkningsplåt Förstärkningsplåt Väggfäste lång (B) Väggfäste (A)

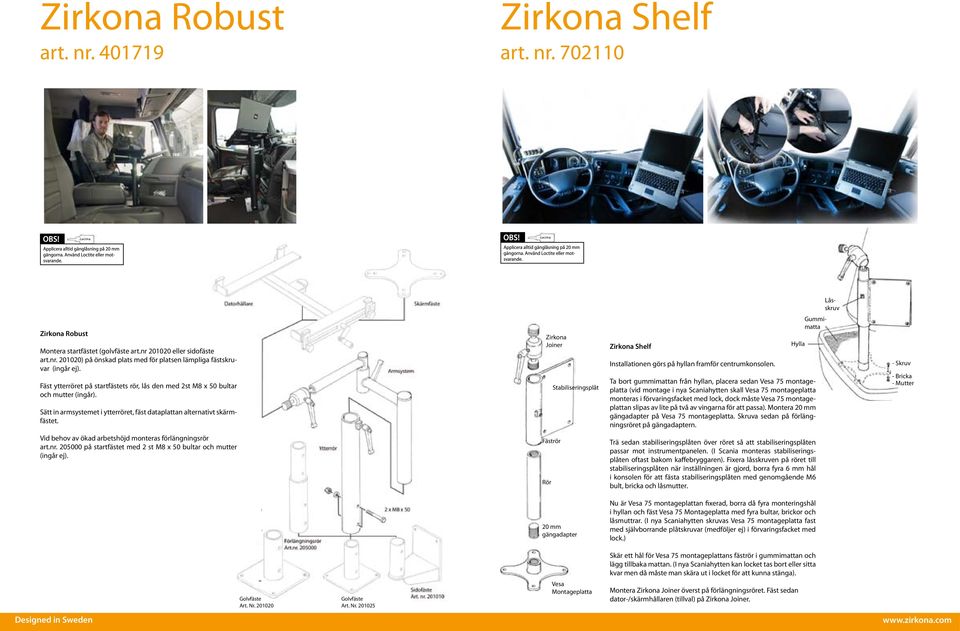

7 Zirkona Robust art. nr Zirkona Shelf art. nr Zirkona Robust Art.nr OBS! Applicera alltid gänglåsning på 20 mm gängorna. Använd Loctite eller motsvarande. Låsskruv Zirkona Robust Montera startfästet (golvfäste art.nr eller sidofäste art.nr ) på önskad plats med för platsen lämpliga fästskruvar (ingår ej). Fäst ytterröret på startfästets rör, lås den med 2st M8 x 50 bultar och mutter (ingår). Sätt in armsystemet i ytterröret, fäst dataplattan Zirkona Robust alternativt skärmfästet. Montera startfästet (golvfäste art.nr eller sidofäste art.nr ) Vid behov av ökad arbetshöjd monteras på förlängningsrör önskad plats med för platsen lämp art.nr på startfästet med 2 st M8 liga x fästskruvar 50 bultar (ingår och mutter ej). (ingår ej). Fäst ytterröret på startfästets rör, lås den med 2st M8 x 50 bultar och mut ter (ingår). Sätt in armsystemet i ytterröret, fäst dataplattan alternativt skärmfästet. Vid behov av ökad arbetshöjd monte ras förlängningsrör art.nr på startfästet med 2 st M8 x 50 bultar och mutter (ingår ej). Zirkona Joiner Fäströr Rör Stabiliseringsplåt 20 mm gängadapter Zirkona Shelf Installationen görs på hyllan framför centrumkonsolen. Hylla Gummimatta Ta bort gummimattan från hyllan, placera sedan Vesa 75 montageplatta (vid montage i nya Scaniahytten skall Vesa 75 montageplatta monteras i förvaringsfacket med lock, dock måste Vesa 75 montageplattan slipas av lite på två av vingarna för att passa). Montera 20 mm gängadapter på Vesa 75 montageplatta. Skruva sedan på förlängningsröret på gängadaptern. Trä sedan stabiliseringsplåten över röret så att stabiliseringsplåten passar mot instrumentpanelen. (I Scania monteras stabiliseringsplåten oftast bakom kaffebryggaren). Fixera låsskruven på röret till stabiliseringsplåten när inställningen är gjord, borra fyra 6 mm hål i konsolen för att fästa stabiliseringsplåten med genomgående M6 bult, bricka och låsmutter. Nu är Vesa 75 montageplattan fixerad, borra då fyra monteringshål i hyllan och fäst Vesa 75 Montageplatta med fyra bultar, brickor och låsmuttrar. (I nya Scaniahytten skruvas Vesa 75 montageplatta fast med självborrande plåtskruvar (medföljer ej) i förvaringsfacket med lock.) - Skruv - Bricka - Mutter - Golvfäste Art. Nr Golvfäste Art. Nr Vesa Montageplatta Skär ett hål för Vesa 75 montageplattans fäströr i gummimattan och lägg tillbaka mattan. (I nya Scaniahytten kan locket tas bort eller sitta kvar men då måste man skära ut i locket för att kunna stänga). Montera Zirkona Joiner överst på förlängningsröret. Fäst sedan dator-/skärmhållaren (tillval) på Zirkona Joiner.

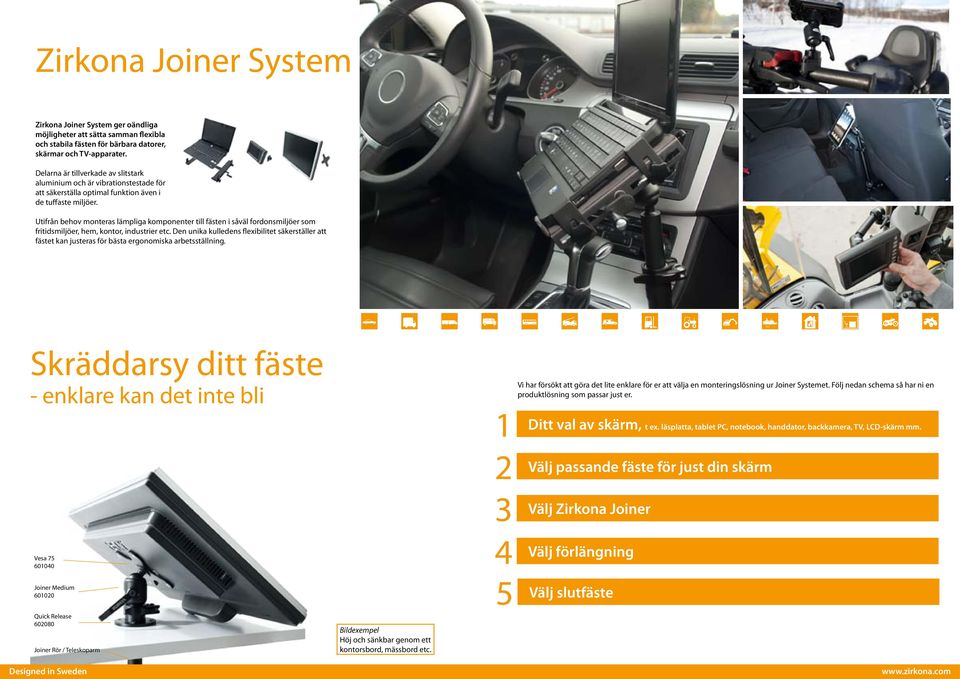

8 Zirkona Joiner System Zirkona Joiner System ger oändliga möjligheter att sätta samman flexibla och stabila fästen för bärbara datorer, skärmar och TV-apparater. Delarna är tillverkade av slitstark aluminium och är vibrationstestade för att säkerställa optimal funktion även i de tuffaste miljöer. Utifrån behov monteras lämpliga komponenter till fästen i såväl fordonsmiljöer som fritidsmiljöer, hem, kontor, industrier etc. Den unika kulledens flexibilitet säkerställer att fästet kan justeras för bästa ergonomiska arbetsställning. Skräddarsy ditt fäste - enklare kan det inte bli Vi har försökt att göra det lite enklare för er att välja en monteringslösning ur Joiner Systemet. Följ nedan schema så har ni en produktlösning som passar just er. 1 Ditt val av skärm, t ex. läsplatta, tablet PC, notebook, handdator, backkamera, TV, LCD-skärm mm. 2 Välj passande fäste för just din skärm 3 Välj Zirkona Joiner Vesa Joiner Medium Välj förlängning Välj slutfäste Quick Release Joiner Rör / Teleskoparm Bildexempel Höj och sänkbar genom ett kontorsbord, mässbord etc.

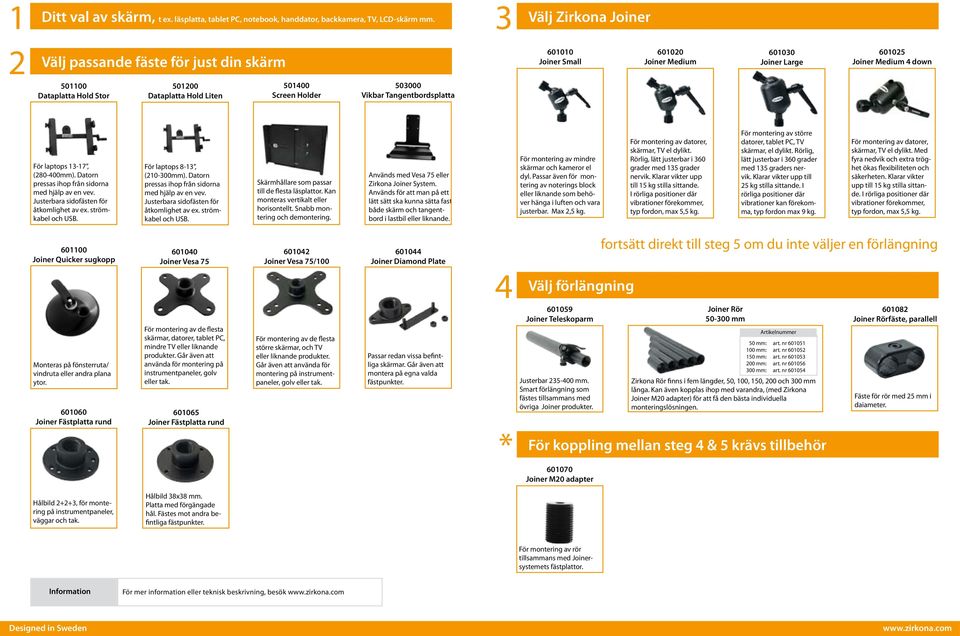

9 1 Ditt val av skärm, t ex. läsplatta, tablet PC, notebook, handdator, backkamera, TV, LCD-skärm mm. 3 Välj Zirkona Joiner 2 Välj passande fäste för just din skärm Joiner Small Joiner Medium Joiner Large Joiner Medium 4 down Dataplatta Hold Stor Dataplatta Hold Liten Screen Holder Vikbar Tangentbordsplatta För laptops 13-17, ( mm). Datorn pressas ihop från sidorna med hjälp av en vev. Justerbara sidofästen för åtkomlighet av ex. strömkabel och USB. För laptops 8-13, ( mm). Datorn pressas ihop från sidorna med hjälp av en vev. Justerbara sidofästen för åtkomlighet av ex. strömkabel och USB. Skärmhållare som passar till de flesta läsplattor. Kan monteras vertikalt eller horisontellt. Snabb montering och demontering. Används med Vesa 75 eller Zirkona Joiner System. Används för att man på ett lätt sätt ska kunna sätta fast både skärm och tangentbord i lastbil eller liknande. För montering av mindre skärmar och kameror el dyl. Passar även för montering av noterings block eller liknande som behöver hänga i luften och vara justerbar. Max 2,5 kg. För montering av datorer, skärmar, TV el dylikt. Rörlig, lätt justerbar i 360 grader med 135 grader nervik. Klarar vikter upp till 15 kg stilla sittande. I rörliga positioner där vibrationer förekommer, typ fordon, max 5,5 kg. För montering av större datorer, tablet PC, TV skärmar, el dylikt. Rörlig, lätt justerbar i 360 grader med 135 graders nervik. Klarar vikter upp till 25 kg stilla sittande. I rörliga positioner där vibrationer kan förekomma, typ fordon max 9 kg. För montering av datorer, skärmar, TV el dylikt. Med fyra nedvik och extra tröghet ökas flexibiliteten och säkerheten. Klarar vikter upp till 15 kg stilla sittande. I rörliga positioner där vibrationer förekommer, typ fordon, max 5,5 kg Joiner Quicker sugkopp Joiner Vesa Joiner Vesa 75/ Joiner Diamond Plate fortsätt direkt till steg 5 om du inte väljer en förlängning 4 Välj förlängning Monteras på fönsterruta/ vindruta eller andra plana ytor Joiner Fästplatta rund För montering av de flesta skärmar, datorer, tablet PC, mindre TV eller liknande produkter. Går även att använda för montering på instrumentpaneler, golv eller tak Joiner Fästplatta rund För montering av de flesta större skärmar, och TV eller liknande produkter. Går även att använda för montering på instrumentpaneler, golv eller tak. Passar redan vissa befintliga skärmar. Går även att montera på egna valda fästpunkter Joiner Teleskoparm Justerbar mm. Smart förlängning som fästes tillsammans med övriga Joiner produkter. Joiner Rör mm 50 mm: 100 mm: 150 mm: 200 mm: 300 mm: Artikelnummer art. nr art. nr art. nr art. nr art. nr Zirkona Rör finns i fem längder, 50, 100, 150, 200 och 300 mm långa. Kan även kopplas ihop med varandra, (med Zirkona Joiner M20 adapter) för att få den bästa individuella monteringslösningen Joiner Rörfäste, parallell Fäste för rör med 25 mm i daiameter. * För koppling mellan steg 4 & 5 krävs tillbehör Joiner M20 adapter Hålbild 2+2+3, för montering på instrumentpaneler, väggar och tak. Hålbild 38x38 mm. Platta med förgängade hål. Fästes mot andra befintliga fästpunkter. För montering av rör tillsammans med Joinersystemets fästplattor. Information För mer information eller teknisk beskrivning, besök

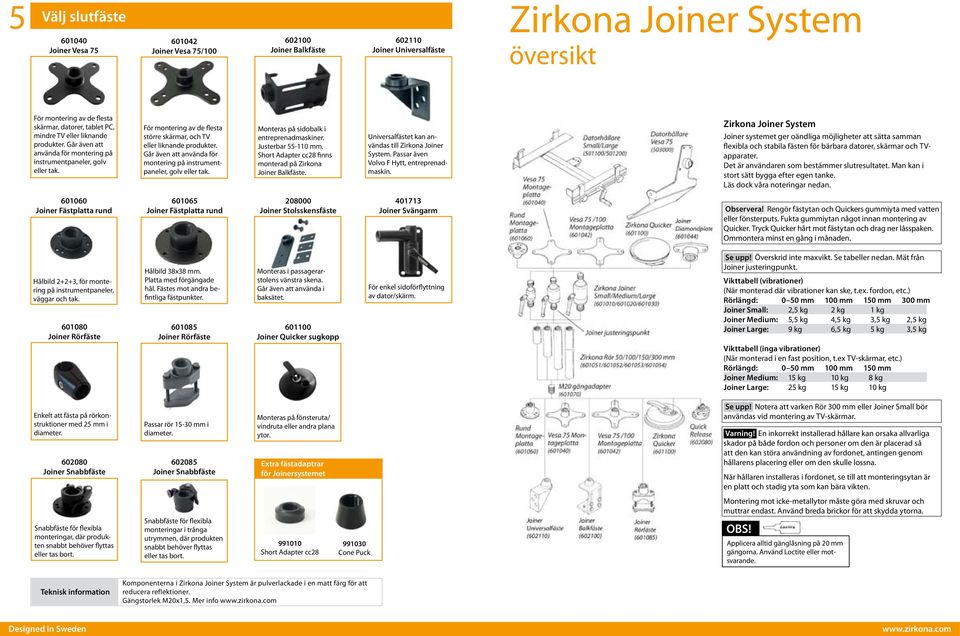

10 5 Välj slutfäste Joiner Vesa Joiner Vesa 75/ Joiner Balkfäste Joiner Universalfäste Zirkona Joiner System översikt För montering av de flesta skärmar, datorer, tablet PC, mindre TV eller liknande produkter. Går även att använda för montering på instrumentpaneler, golv eller tak Joiner Fästplatta rund För montering av de flesta större skärmar, och TV eller liknande produkter. Går även att använda för montering på instrumentpaneler, golv eller tak Joiner Fästplatta rund Monteras på sidobalk i entreprenadmaskiner. Justerbar mm. Short Adapter cc28 finns monterad på Zirkona Joiner Balkfäste Joiner Stolsskensfäste Universalfästet kan användas till Zirkona Joiner System. Passar även Volvo F Hytt, entreprenadmaskin Joiner Svängarm Vesa 75 Montageplatta (601040) Datorhållare Small/Large (501100/501200) Vesa 75 /100 Montageplatta (601042) Datorhållare Vesa 75 (503000) Zirkona Quicker (601100) Quick Release (602080) Zirkona Joiner System Joiner systemet ger oändliga möjligheter att sätta samman flexibla och stabila fästen för bärbara datorer, skärmar och TVapparater. Det är användaren som bestämmer slutresultatet. Man kan i stort sätt bygga efter egen tanke. Läs dock våra noteringar nedan. Observera! Rengör fästytan och Quickers gummiyta med vatten eller fönsterputs. Fukta gummiytan något innan montering av Quicker. Tryck Quicker hårt mot fästytan och drag ner låsspaken. Ommontera minst en gång i månaden. Hålbild 2+2+3, för montering på instrumentpaneler, väggar och tak Joiner Rörfäste Hålbild 38x38 mm. Platta med förgängade hål. Fästes mot andra befintliga fästpunkter Joiner Rörfäste Monteras i passagerarstolens vänstra skena. Går även att använda i baksätet Joiner Quicker sugkopp För enkel sidoförflyttning av dator/skärm. Zirkona Joiner Small/Medium/Large (601010/601020/601030) Joiner justeringspunkt Se upp! Överskrid inte maxvikt. Se tabeller nedan. Mät från Joiner justeringpunkt. Vikttabell (vibrationer) (När monterad där vibrationer kan ske, t.ex. fordon, etc.) Rörlängd: 0 50 mm 100 mm 150 mm 300 mm Joiner Small: 2,5 kg 2 kg 1 kg Joiner Medium: 5,5 kg 4,5 kg 3,5 kg 2,5 kg Joiner Large: 9 kg 6,5 kg 5 kg 3,5 kg Zirkona Rör 50/100/150/300 mm (601051/601052/601053/601054) M20 gängadapter (601070) Vikttabell (inga vibrationer) (När monterad i en fast position, t.ex TV-skärmar, etc.) Rörlängd: 0 50 mm 100 mm 150 mm Joiner Medium: 15 kg 10 kg 8 kg Joiner Large: 25 kg 15 kg 10 kg Enkelt att fästa på rörkonstruktioner med 25 mm i diameter Joiner Snabbfäste Passar rör mm i diameter Joiner Snabbfäste Monteras på fönsteruta/ vindruta eller andra plana ytor. Extra fästadaptrar för Joinersystemet Rund Montageplatta (601060) Vesa 75 Montageplatta (601040) Vesa 75 /100 Montageplatta (601042) Zirkona Quicker (601100) Quick Release (602080) Se upp! Notera att varken Rör 300 mm eller Joiner Small bör användas vid montering av TV-skärmar. Varning! En inkorrekt installerad hållare kan orsaka allvarliga skador på både fordon och personer om den är placerad så att den kan störa användning av fordonet, antingen genom hållarens placering eller om den skulle lossna. När hållaren installeras i fordonet, se till att monteringsytan är en platt och stadig yta som kan bära vikten. Montering mot icke-metallytor måste göra med skruvar och muttrar endast. Använd breda brickor för att skydda ytorna. Snabbfäste för flexibla monteringar, där produkten snabbt behöver flyttas eller tas bort. Snabbfäste för flexibla monteringar i trånga utrymmen, där produkten snabbt behöver flyttas eller tas bort Short Adapter cc Cone Puck OBS! Applicera alltid gänglåsning på 20 mm gängorna. Använd Loctite eller motsvarande. Teknisk information Komponenterna i Zirkona Joiner System är pulverlackade i en matt färg för att reducera reflektioner. Gängstorlek M20x1,5. Mer info

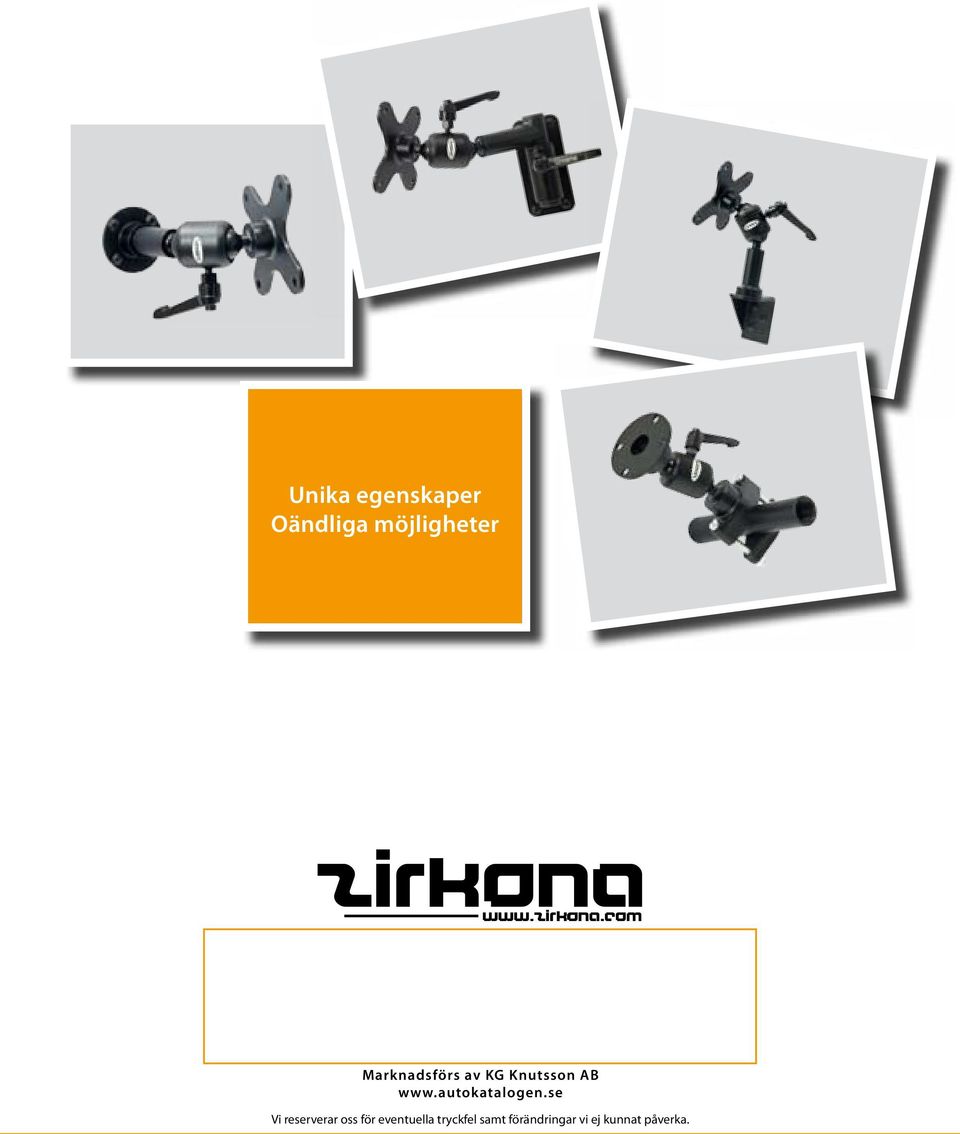

11 Unika egenskaper Oändliga möjligheter Marknadsförs av KG Knutsson AB Vi reserverar oss för eventuella tryckfel samt förändringar vi ej kunnat påverka.
