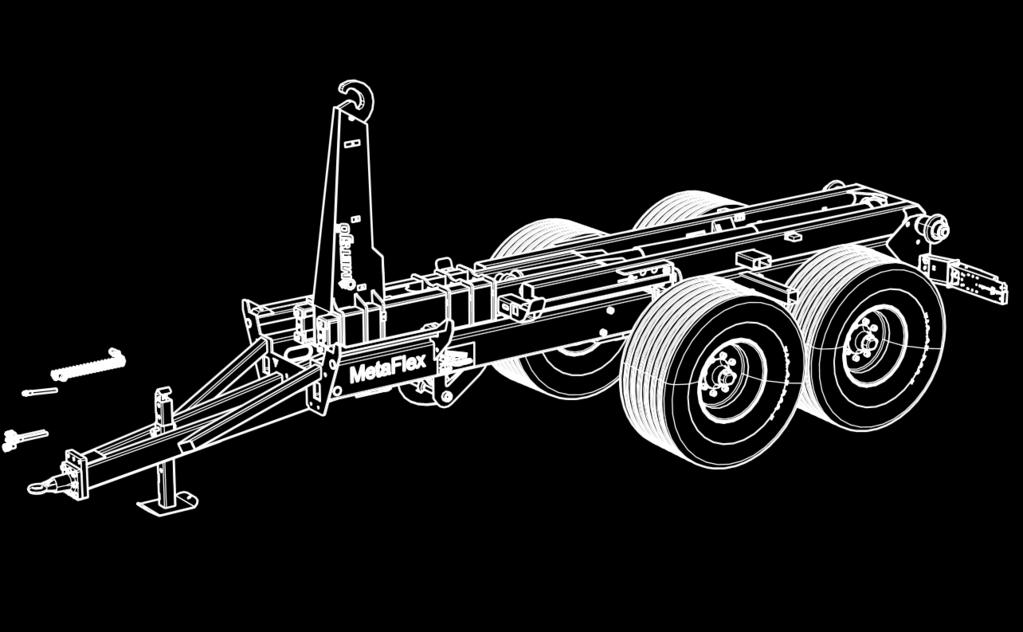

1 Metalex 0-0 med pendelboggie Instruktion och underhåll Ver
2 örord. Metsjövagnen Metalex byggs av Ivarssons i Metsjö, Innan u tar vagnen i bruk, bör u göra ig väl bekant med dess funktion och handhavande. etta gör u lämpligen genom att noga läsa genom denna instruktionsbok och samtidigt, steg för steg, praktiskt se var på maskinen de olika inställningarna, justeringarna etc skall utföras. ör att underlätta för ig själv, och för att undvika missförstånd i samband med service- och reservdelsfrågor, bör u anteckna maskinens typbeteckning samt serienummer och tillverkningsår. essa uppgifter finns samlade på maskinens typskylt som är placerad på den längsgående ramen på vagnens högra sida. Serienummer, vagn... Tillverkningsår... Rätt till ändringar i konstruktion och specifikation förbehålles. g-försäkran om överensstämmelse. Tillverkare Ivarssons smide Metsjö 9 Linköping 0-90 Maskinen överensstämmer med följande direktiv. 9/9 G 9//G. Harmonierad standard osch elsystem.hydraul PRN 9. nders Ivarsson Ver. 0-0
3 Körinstruktion Traktor bör väljas efter terräng Vår rekommendation för traktorstorlek: 0 hk ingertal för rekommenderad traktorstorlek är HK per Ton / ekipaget.. Lastad vagn skall alltid vara kopplad för traktor. nslut alltid: romsledning / slang Tippslang - Växling / - / slang blå Skjutbart torn / - / slang röd elysnings kontakt ( volt) Styrström för vagnens el/hydraulfunktioner Induktiv givare: Grönt sken = styström ; Gult sken = aktiverad givare (Tillval. lhydraulik, anslut dubbelverkande hydraulfunktion + fri retur) Kontrollera att hydraulslangar inte är placerade så att klämskada kan uppstå under växlingsförloppet. öraren reglerar själv vikten på traktorns dragkrok med det skjutbara tornet, slaglängd 900 mm. Max godkänd överföring av vikt till traktor är 000 kg. rånkoppling av vagn-traktor ) Uppställning av vagn skall göras på en plan hårdjord yta. ) Placera lämplig bromskloss för fram och bakaxel. ) Sätt ned stödbenen på marken. ) emontera elanslutningar och hydraulslangar som skall vara trycklösa. ) rigör hitchkrok. Obs! vagnen är ej utrustad med negativt bromssystem. Tippning - Växling ) Kontrollera att hitchkrok/draganordning är spärrad för negativt påhäng. ) örvissa er om att lasten är jämt fördelad över vagnskorgen. ) Kontrollera att baklämmen är öppen (hydraulisk/manuell bakläm). ) Säkerställ att mekanisktreglaget enl. bild placeras i läge tippning (Tillval hydrauliskt) ) Tippning /växling skall ske på plan, hårdjord yta. ) Säkerhetsavstånd vid tippning: m radie. ) Traktor skall alltid vara tillkopplad vid tippning/växling. ) Kör aldrig med flaket i upptippat läge. 9) Tippa alltid full slaglängd (låt ej baklämmen skrapa toppen på avtippad massa). 0) Systemet är inte utrustat med chockventil. (Obs! sänkning av flaket med last, vid växling/tipp, kan provocera fram stora trycktoppar över 0 bar). ) Kontrollera att bromsar är frilagda vid transport. ) Kontrollera att stödbalken är fullt upphissad vid transport. (Tillval) ) Kontrollera att boggi vid system kommunicerande kärl har efter terräng rätt mängd olja. ) Kontrollera att boggispärr är frilagd vid transport (norm tillval) OS!!! Vid arbete under flak skall alltid KULVNTIL/SÄKRHTSKRN vid tippcylindern vara stängd/ alternativ tippstötta Hydraulsystem för 0bar tryck. Max belastnig bakdrag: Vertikalt 000 kg. Horisontelt 000kg. Ver
4 VI VÄXLING Växling Säkerställ att mekanisktreglaget enl. bild placeras i läge tippning (Tillval hydrauliskt) Trycksätt tippväxlings hydralik. Växlararmen går nu sin cirkel. örvissa dig om att dockning rullrams lyftbygel / växelarms krok Traktor kan med fördel vara obromsad under växlings process. Var observant på att växlingsrullram träffar rullrams stöd..växling med stödbalk (stödfot).tt val av föraren (ex tomma flak kan körs utan stöd) nsätt den bakre stabiliserings balken (stödbalk) mot marken. När den körs ned mot marken bromsas vagnen automatiskt. Lätta på stödbalken så att ekipaget kan rulla med i växlingsmanöver,hissar man uppstödbalk så frigörs bromsen. Stödbalken har hydraul.lås Växelcykel har sin största belastning på bär axel/bakre växelrulle när rullflaket är i läget att lämna /ta markkontakt. I detta läge behöver inte ekipaget vara rullbart. et är i detta läget som stödbalken ger sitt stöd mot mark för att motverka negativt dragbelastning mot dragaren/traktor. Växlingen kan nu påbörjas.(enl punkt -). Traktor kan med fördel vara obromsad. När växling är avslutad hissa upp stödbalken i topläget. Växla aldrig när Rullflaket har sned viktfördelning (ej jämnt fördelad last). Rullflaket ej står i rätlinje med växlarvagn. Last som kan flyttas under växlingsmanöver (ej väl förankrad). Hydraulslangar och elkontakter är felaktigt anslutna. Ver. 0-0
5 llmänt Överlasta aldrig axlar, bromsar och chassi! ärför gäller: Lasta inte fordonet i strid mot gällande föreskrifter så att den tillåtna totalvikten för fordonet överskrids. Kontrollera lufttrycket regelbundet. Rätt lufttryck till däcken kan man hitta på Klicka dig fram till din vagnsmodell och välj Tillval chassi. Klicka sedan på texten för det hjul du har på din vagn. etta leder dig direkt till däckleverantörens hemsida där du hittar relevanta data. Överskrid inte tillåten bromslast. Överlasta inte ensidigt genom felstuvning av lasten eller genom körning på trottoarkanter eller liknande. Montera inte hjul eller däck som inte är tillåtna. Se till att den maximala differensen spårvidd till fjädercentrum innehålls. Undvik överbelastning genom att inte använda hjul med sidoslag eller med otillåtna inpressningsdjup. Överskrid inte tillåten max.hastighet. Säkerställ före varje användning att bromsar och bromssystem är korrekt inställda och därmed fungerar korrekt. Säkerställ före varje användning att varje hjulaxel har önskad funktion (tex boggispär/ boggilift/länkaxel) därmed fungerar korrekt Garantin omfattar inte slitage eller otillåtna ändringar. ör att bibehålla fordonets drifts- och trafiksäkerhet ska underhållsarbeten utföras efter de angivna intervallen. e tillämpliga drifts- och serviceföreskrifterna från fordonstillverkaren, resp. från andra leverantörer av fordonsdelar ska beaktas. Åtgärdandet av fastställda brister eller utbytet av slitna delar ska överlåtas åt Ivarssons i Metsjös serviceverkstad, såvida inte fordonsägaren i sin egen verksamhet förfogar över erforderlig utbildad personal och tillhörande teknisk utrustning. Vid montering av reservdelar ska ovillkorligen endast Metsjös originaldelar användas. v Metsjö godkända delar, som ingår i släpvagnsaxlar och axelaggregat, kontrolleras regelbundet genom speciella undersökningar. Metsjö övertar produktansvaret för dessa delar. Ivarssons i Metsjö kan inte bedöma om enskilda främmande produkter kan monteras i Metsjös vagnar, axelaggregat och påskjutsbromsar utan säkerhetsrisk. etta gäller även om en auktoriserad kontrollinstans har godkänt produkten. Vid användning av andra reservdelar än originaldelar från Metsjö upphör garantin att gälla. Ver
6 elsökning Knäppning under gång: Hjulbult lös Smörj parabelfjäder (avlasta gärna) Smörj styrled (avlastad "vinka"på hjulen under smörjning) Smörj infästning kommunicerande kärl (avlastad) Styrning trög: Smörj styrled (avlastad "vinka" på hjulen under smörjning) Smörj styrstag Smörj styrkolvens infästning Vid körning på halt underlag skall boggi vara låst Knäppning vid tippning: Tippcylinderns ledlager (smörj avlastad med tipp stötta) äraxel smörjtorr oggin låser ej vid backning: örsäkra er om att rätt slang för styrlås är ansluten, med rätt oljemängd/flöde Var noga med att det inte är luft i systemet Lufta vid ex slang in i kolv elysning: L belysning / volt system elysning matning Vä Hö sida L G ålig jordning (svart kabel) Tipp fungerar ej: Kulventilen är stängd på tippkolven Slangkoppling felaktigt ansluten Tippa alltid med full slaglängd på tippcylinder (låt ej baklämmen skrapa toppen på av tippad massa) Kontrollera induktions givare (se fig.) (Grönt sken = styström ; Gult sken = aktiverad givare) Grepplängd 0mm ig Placering induktions givare (vy under vagnen) romsar blir varma: Smörj ev mekaniska delar. Kontrollera traktorns returoljetryck. Låt ej vagnens bromsar, bromsa hela ekipaget O-ljud vid inbromsning: Kolla bromsbelägg Ver. 0-0
7 ssistansdrift Körinstruktioner: När vagnen är kopplad till dragfordonet ansluter man slangarna. st dubbelverkande och en fri retur. det dubbelverkande uttaget är fram och back på assistansdriften en fri retur OS!! denna måste vara ansluten vid körning med assistans driften. När man väljer att köra med assistans driften är det bara att trycksätta slang för fram eller back. Sätt hydrauliken i flytläge när assistans driften ej är i bruk nu fungerar hjulmotorn som ett vanligt hjulnav. et är möjligt att köra systemet utan att slangar är anslutna, viktig är att motorerna har varit i frikopplingsläge när slangarna är frånkopplade systemet måste ha körts i flytläge ej använt assistans driften! ett krav och intervall Tillverkare har ingen allmän rekommendation av frekvensen av smörjning av smuts beslag kragen eftersom frekvensen är beroende av arbetstemperatur, använde fett, omvärld etc. Smörjning förfarande - Lägga fett genom båda smörjnipplarna så mycket att fettet kommer ut mellan smuts extruder och axeln. Tillverkare använder fett som uppfylla följande krav: - riftstemperatur: º [ ] - Mineralolja baserad, litiumtvålfett - Konsistensklass: NLGI # ultförband: Man bör kontroll dra bultförband så som hjulmotorns fäst bultar och hjulmuttrar. Lika så hydraulik slangar och ventiler. Ver
8 Ver. 0-0

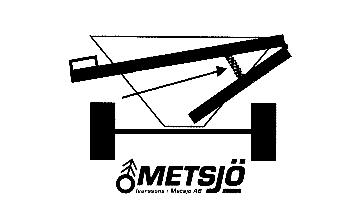

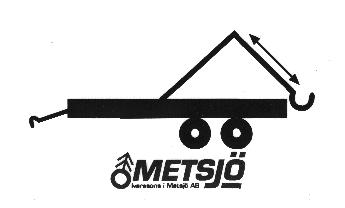

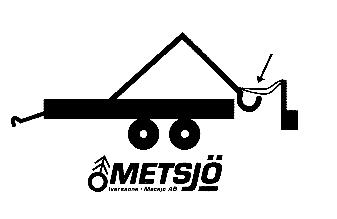

9 örklaring av dekalsymboler Styrlås - Gul markering Uttag utmatningsrör Uttag torn - Röd markering Skjutbart torn - Röd markering oggilift - Grön markering Hydraulisk bakläm enkelverkande - Orange markering Uttag bak tippfunktion vagn - Röd markering Snabbsänkning Ver

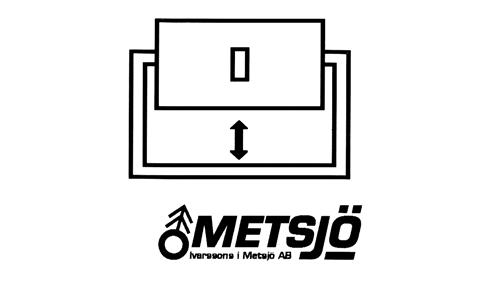

10 örklaring av dekalsymboler Växlingsfunktion - lå markering Högtippsfunktion - lå markering Hydraulisk drift Hydraulisk broms Hydrauliskt stödben Hydraulisk spannmålslucka ri retur - Svart markering Tvångsstyrning 0 Ver. 0-0
11 .. SMÖRJPUNKTR Konstruerad v Ritad v Skapad atum. :0 Titel / enämning Original ark storlek M0-0 boggi fast drag 0/0R," lad () ontravention will be prosecuted. Ver
12 SMÖRJPUNKTR.... Konstruerad v Ritad v Skapad atum :0 Titel / enämning Original ark storlek M0-0 boggi fast drag 0/0R," lad () ontravention will be prosecuted. Ver. 0-0
13 SMÖRJPUNKTR... Konstruerad v Ritad v Skapad atum :0 Titel / enämning Original ark storlek M0-0 boggi fast drag 0/0R," lad () ontravention will be prosecuted. Ver
14 ... SMÖRJPUNKTR Konstruerad v Ritad v Skapad atum : Titel / enämning Original ark storlek M0-0 boggi fast drag 0/0R," lad () ontravention will be prosecuted. Ver. 0-0

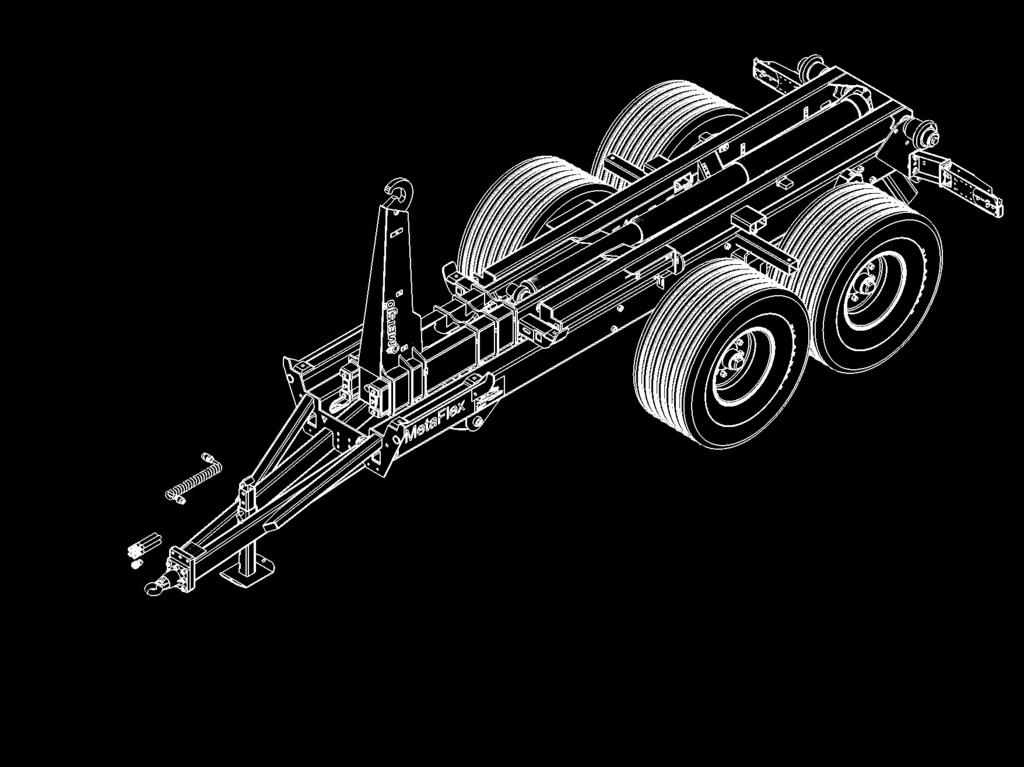

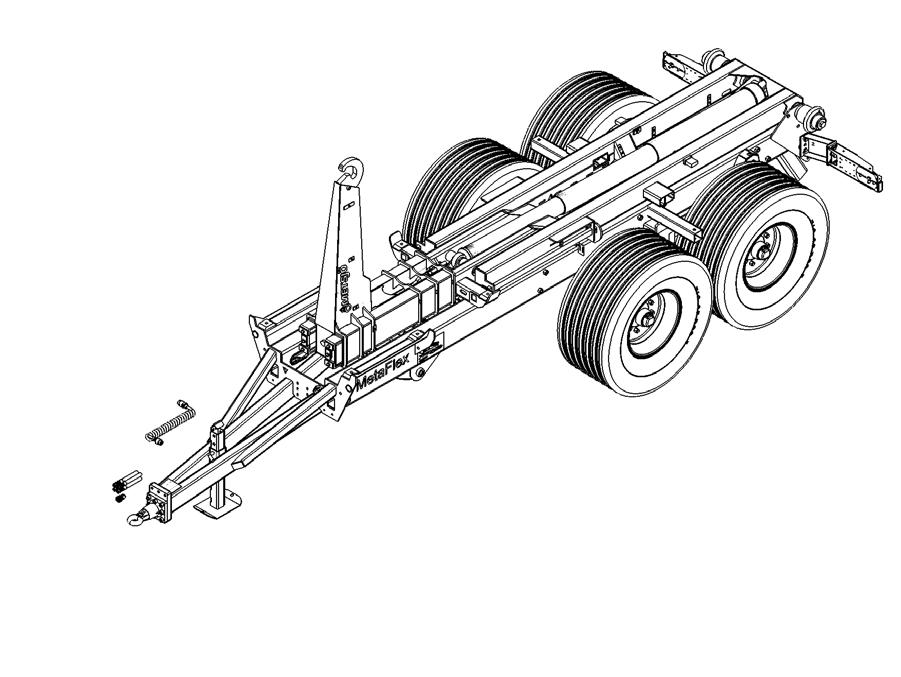

15 TRU R Pos. nt. Ritnings # eställnings# eskrivning Vikt Monterad M0-0 boggi fast drag 0 akdrag kit.. Käfftadrag 9 ragögla med bult. Metallurgica,t 0 0 Stödben Std komp oggiställ M0-0 0 Hjul bult. Konstruerad v Ritad v Skapad atum :0 Titel / enämning M0-0 boggi fast drag 0/0R," Original ark storlek lad () Ver
16 Nr Ändring atum Godk av G Pos. nt. Ritnings # eställnings# eskrivning Vikt 9 Monterat chassi M0-0 fast drag boggi Monterad överdel M Reflex vit själv häft 0 mm hål ekal MTSJÖ Tillverkarskylt Ivarsson i Metsjö "NITR" S000 Nit (skyltnit) x, N , Kabel x, svart Släpvagnskontakt pol Svart Hona lkabel spiral -pol meter ledad (hane - hane) Hydraulik tipp/växl M 0-0 Pendelboggi 0. Mekaniskt skifte Tipp-Växel. M0-0 Konstruerad v Ritad v Skapad atum :0 0 Titel / enämning Monterad M0-0 boggi fast drag Hall Plats H lad () ontravention will be prosecuted. Ver. 0-0
17 9 Pos. nt. Ritnings # eställnings# eskrivning Vikt Underram boggi M Tippcylinder M0-0 0/- 0s LL N0 Grön amid slitplatta 0x0x Kantskydd x - PV Svart Kantskydd x - PV Svart 0.0 Sprint nedre tippkolv M0-0 0L , Vagnsbult Mx Z 099 N0 ricka xx, Z MNylockNiklad Mutter M Z nylock Låsring SGH 0 äste lykthållare M Lykthållare 0 Plåt infästning lykthållare ISO 0 - M x 0-N 900 ult Mx0 Z ricka x0x Z Mutter M Z nylock ult Mx Z Helgänga Stoppskruv Mx Insex Reflex 0x90mm gul Reflex orange själv häft 0 mm ekal Metaflex utskuren text ekal varning tipp (gul) bredd 00mm höjd 0mm akljus diod. Plåt dragljus kontakt kopplings låda 09 MSZ00 ult tensi Mx Z ,0 Mutter M Z Tensi Konstruerad v Ritad v Skapad atum :0 0.0 Titel / enämning Original ark storlek Monterat chassi M0-0 fast drag boggi 9 lad () ontravention will be prosecuted. Ver
18 Nr Ändring atum Godk av Pos. nt. Ritnings # eställnings# eskrivning Vikt 9 Monterad tippram M Monterad växelarm M0-0 9 Monterat torn M0-0 0 yl 0- inb.0 sl.900 L0 inv. M Växelcyl M0-0 Konstruerad v Ritad v Skapad atum OK 0-0- I SS-ISO - m : Titel / enämning Monterad överdel M0-0 Original ark storlek lad () ontravention will be prosecuted. Ver. 0-0
19 Nr Ändring atum Godk av K 0-0- L M Pos. nt. Ritnings # eställnings# eskrivning Vikt 9 Tippram M Tippledsaxel Grå Rulle tippled 0. 9 Stoppring comkärl 9 Tornledsaxel M Stoppskruv Mx Insex ult M0x0 Z Helgänga Propp M0x Insex Smörjnippel M0x,00 rak 0 laklås M ult Mx0 Z Helgänga 9 Låsning sida ricka x0x Z Mekaniskt skifte Tipp-Växel. M0-0 Konstruerad v Ritad v Skapad atum : Titel / enämning Monterad tippram M0-0 Hall Plats 9 M lad () ontravention will be prosecuted. Ver
20 Nr Ändring atum Godk av Pos. nt. Ritnings # eställnings# eskrivning Vikt Växelarm M L0 Sprint växelkolv M N0 Grön amid slitplatta 0x0x Sprint tippkolv M0-0. övre Gul amid 0. 0 ästplatta amider 0. ISO 0 - M x 0-N Smörjnippel M0x,00 rak Låsring SGH Låsring SGH 0 Sprint tornkolv M ricka,xx Z ISO 0 - M x 0-N 900 ISO 0 - M0 x 0-N 099 M0x0Std M0NylockNikla d Mutter M0 Z nylock Konstruerad v Ritad v Skapad atum :0 Titel / enämning Monterad växelarm M0-0 Hall Plats 09 lad () ontravention will be prosecuted. 0 Ver. 0-0
21 atum Nr Ändring Godk av ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt Torn M HO Svart amid 0. HO mider glidplast svart 00x9x Konstruerad v Hex Screw Grade_ISO OK Ritad v OK Skapad atum 0-0- I Titel / enämning Monterat torn M0-0 SS-ISO - m :0 Hall Plats Nr Ändring atum Godk av lad () Peta bort den inre tätningen på ledlagret så att smörjningen fungerar - ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt 000 lakväxelrulle Ledlager 0x0 L. Konstruerad v Ritad v OK OK 0-0- I SS-ISO - f : Skapad atum 0. Titel / enämning 000-Grå Rulle tippled 000 Hall Plats lad () Ver
22 Nr Ändring atum Godk av Pos. nt. Ritnings # eställnings# eskrivning Vikt Grå Pendelboggi MX VÄ cc Grå Pendelboggi MX HÖ cc0. 09 Hyd broms M Vinkel / R LLR M Skottgenomgång-mutter smörj Rak LLM Smörjslang - mid insida boggielåda Smörjslang - utsida mid boggielåda Smörjnippel M0x,00 rak 0 Konstruerad v Ritad v Skapad atum LH 0-0- :0 Titel / enämning oggiställ M0-0 Original ark storlek lad () ontravention will be prosecuted. Ver. 0-0
23 atum Nr Ändring Godk av G 0-- H ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt oggilåda lex H oggiehylsa. 0 0 Lock MX-boggielåda. 0 0 Lock MX-boggielåda. 0 Kolvfäste MX boggielyft.9 0 Kolvfäste MX boggielyft örstärkningsplåt oggilåda örstärkningplåt oggilåda Wb 0 ussning Hållare smörjslang pendelboggi Rör till slang boggilåda VÄ Nav bult 0x0 V Konstruerad v OK Ritad v MI Skapad atum I Titel / enämning 009-Grå Pendelboggi MX VÄ cc0 009 SS-ISO - m : Hall Plats M lad () atum Nr Ändring Godk av G ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt oggilåda lex H oggiehylsa. 0 0 Lock MX-boggielåda. 0 0 Lock MX-boggielåda. 0 Kolvfäste MX boggielyft.9 0 Kolvfäste MX boggielyft örstärkningsplåt oggilåda örstärkningplåt oggilåda Wb 0 ussning Rör till slang boggilåda Hållare smörjslang pendelboggi HÖ Nav bult 0x0 H Konstruerad v OK Ritad v MI Skapad atum I Titel / enämning 00-Grå Pendelboggi MX HÖ cc0 00 SS-ISO - m : Hall Plats K lad () Ver
24 c 9 0 Nr Ändring atum Godk av Pos. nt. Ritnings # eställnings# eskrivning Vikt roms slang ventpendelboggie M0-0 romsslang tracktor-venti M Tredo-bricka /" 00 T Snabbkopplingshona roms /" romscylinder / inb.0 sl Utv / - utv / 90º Rörklamma enkel 0 rör 0 0 romsslang dapter /" INV-/" UTV roms slang 0. romsslang anjobult /" dubbel Tredo-bricka /" anjobult /" nkel 09 M0x0Std ult M0x0 Z Helgänga 099 M0NylockNikl ad Mutter M0 Z nylock dapter /" UTV-/"UTV 0 RP-SV klamma enkel rör 0.0 Konstruerad v LH Ritad v Skapad atum LH 0-0- :0 Titel / enämning Original ark storlek Hyd broms M lad () ontravention will be prosecuted. Ver. 0-0
25 Nr Ändring atum Godk av Mät slanglängd ca 00mm ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /"- INV R /" Hylsa /" W Hydraulslang /" Stolpe /"- 90º Konstruerad v Ritad v Skapad atum Titel / enämning LH LH 0-0- : 0. Plats roms slang vent- pendelboggie M0-0 - Nr Ändring atum Godk av Hall lad () Mät slanglängd ca 00mm ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /"- 90º Hylsa /" W Stolpe /"- UTV /" 0 0 Hydraulslang /" 0.0 Konstruerad v Ritad v Skapad atum LH LH 0-0- : 0. Titel / enämning romsslang tracktor-venti M Hall Plats lad () Ver
26 Nr Ändring atum Ändrad av Pos. nt. Ritnings # eställnings# eskrivning Vikt 09 Slang uttag bak stöfot bak M Tredo-bricka /" Snabbkoppling Hane /" dapter /"UTV-/"UTV ST tryckslang tipp växling M 0-0 Pendelboggi 0 /" kran / anslutning ST växlings slang M0-0 Pendelboggi dapter /"UTV-/"UTV Tredo-bricka /" dapter / UTV-/ UTV Std tipp slang M0-0 Pendelboggi 0 Torn slang M Torn slang M G L-/" 0º 0 VLP0-I-- 0- ubbel crossover /" äste /" VLP ventil 09 Spårskruv Mx0 Z, Kapad 00 (09) 0 TNSIL0 Mutter M Z Tensi 9 0 MSG00 ult Mx Självgänga Tredo-bricka /" 0 anjobult /" nkel Konstruerad v Ritad v Skapad atum LH LH 0-0- :0 Titel / enämning Original ark storlek Hydraulik tipp/växl M 0-0 Pendelboggi - lad () ontravention will be prosecuted. Ver. 0-0
27 Nr Ändring atum Ändrad av Mät slanglängd ca 00mm Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /"- 90º Hylsa /" W anjo /"- stolpe /" 00 0 Hydraulslang /" 0.0 Konstruerad v Ritad v Skapad atum LH LH : 0 Titel / enämning Torn slang M 0-0 Original ark storlek 0 lad () Nr Ändring atum Ändrad av Mät slanglängd ca 00mm Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /"- 90º Hylsa /" W Stolpe /"- INV R /" 00 0 Hydraulslang /" 0.0 Konstruerad v Ritad v Skapad atum LH LH : 0 Titel / enämning Torn slang M 0-0 Original ark storlek 0 lad () ontravention will be prosecuted. ontravention will be prosecuted. Nr Ändring atum Godk av Mät slanglängd ca 00mm Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /" - 90º Hylsa /" W Stolpe /" - UTV /" 00 0 Hydraulslang /" 0.0 Konstruerad v Ritad v Skapad atum LH LH 0-0- : Titel / enämning 0 Slang uttag bak stöfot bak M0-0 Hall Plats 09 lad () Nr Ändring atum Ändrad av Mät slanglängd ca 00mm Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /" - 90º Hylsa /" W Hydraulslang /" 0.0 Konstruerad v Ritad v Skapad atum LH LH 0-0- : 0 Titel / enämning Std tipp slang M0-0 Pendelboggi Original ark storlek - lad () ontravention will be prosecuted. ontravention will be prosecuted. Ver
28 Nr Ändring atum Ändrad av Mät slanglängd ca 000mm Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /"- INV R /" Hylsa /" W Stolpe /" - 90º 00 0 Hydraulslang /" 0.0 Konstruerad v Ritad v Skapad atum LH LH 0-0- : 0 Titel / enämning Original ark storlek ST växlings slang M0-0 Pendelboggi - lad () Nr Ändring atum Ändrad av Mät slanglängd ca 00mm Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /" - 90º Hylsa /" W Hydraulslang /" Stolpe /" - UTV /" Konstruerad v Ritad v Skapad atum LH LH 0-0- : 0 Titel / enämning Original ark storlek ST tryckslang tipp växling M 0-0 Pendelboggi - lad () ontravention will be prosecuted. ontravention will be prosecuted. Nr Ändring atum Ändrad av ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt 00 0 Kulventil /" Tredo-bricka /" 0 00 dapter INV R /"- UTV /" 0 0 anjobult /"nkel anjo /" - /" UTV dapter /"UTV-/"UTV Konstruerad v Ritad v Skapad atum Titel / enämning LH LH 0-0- : /" kran / anslutning Original ark storlek Ver. 0-0 lad ()
29 atum Nr Ändring Ändrad av ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt Låsbleck Stötstång Stötstång Reglagehandtag ult Mx0 Z Helgänga 09 M0x0Std ult M0x0 Z Helgänga ult M0x0 Z Helgänga ricka 0,x0x Z M0NylockNikl ad Mutter M0 Z nylock 0 ragfjäder S- 9. Tornhatt Konstruerad v Ola Ritad v Skapad atum Titel / enämning Mekaniskt skifte Tipp-Växel. M0-0 :0 Original ark storlek Nr Ändring atum Ändrad av lad () 9 Pos. nt. Ritnings # eställnings# eskrivning Vikt UK-skydd bak M0-0 9 LQ x - skyddspropp 00x00 00 Sprint No-Mid-Metax tippkolv nedre yl. 0/-00 Hylsa-L0 Inb. Sprint 0L ändborradx Hydraulik markstöd bak M Låsring SGH ontravention will be prosecuted ult Mx0 Z Helgänga SRK0900 ricka 9xx Z Ver Konstruerad v LH Ritad v LH Skapad atum 0-0- Titel / enämning Markstöd M 0-0 Penndel 9 :0 Original ark storlek lad ()
30 Nr Ändring atum Ändrad av Pos. nt. Ritnings # eställnings# eskrivning Vikt M0-0 - ventil uttag bak Skottgenomgång /" Tredo-bricka /" Snabbkoppling Hona /" 0 0 ammskydd Hona 0.0 Slang skifte tipp växling Tredo-bricka /" 09 0 anjobult /" dubbel 9 0 Uttag bak /torn 0 00 Snabbsänkning elektrisk man Skottgenomgång /" 0 00 dapter INV R /"- UTV /" 0 00 Tredo-bricka /" Propp -/ 0 00 ylinder ramlås flex / dapter /"UTV-/"UTV 09 M0x0Std ult M0x0 Z Helgänga 099 Konstruerad v LH Ritad v LH M0NylockNikl ad Skapad atum Mutter M0 Z nylock :0 0 Titel / enämning Hydraulik skifte tipp/växling M 0-0 Original ark storlek - lad () 0 ontravention will be prosecuted. Ver. 0-0
31 Nr Ändring atum Ändrad av Pos. nt. Ritnings # eställnings# eskrivning Vikt 00 VSH-S-0, Tredo-bricka /" 00 Propp0 Propp 0-/" 09 Slang uttag bak stöfot bak M Tredo-bricka /" Snabbkoppling Hane /" 0 00 Tredo-bricka /" dapter /"UTV-/"UTV 9 Tryck /retur tipp växling M /" kran / anslutning växlings slang M dapter /"UTV-/"UTV Snabbkoppling Hona /" dapter / UTV-/ UTV 0 Tipp slang M Torn slang M Torn slang M G L-/" 0º 9 0 Propp0 Propp 0-/" 0 09 RP-SV ubbel rör 0 Konstruerad v LH Ritad v LH Skapad atum :0 0 0 Titel / enämning Original ark storlek Hydraulik tipp/växl ri retur M 0-0 Pendelboggi 0 lad () ontravention will be prosecuted. Ver
32 Nr Ändring atum Godk av Pos. nt. rtikelnr eställningsnr eskrivning Vikt 090 slang bakuttag MQ M Tredo-bricka /" Snabbkoppling Hane /" 0 0 ammskydd Hona Snabbkoppling Hona /" Skottgenomgång /" Konstruerad v Ritad v Skapad atum LH 0-0- : 0 Titel / enämning Hall Plats Hydrauluttag bakno,mid,mx, MQ lad () ontravention will be prosecuted. Vagns model Slanglängd NO 0mm Justerad Mid 0mm Justerad MX 0mm MQ 0 00mm MQ 0000mm MQ 9 mm Nr Ändring atum Godk av Justerad slanglängd Pos. nt. rtikelnr eställningsnr eskrivning Vikt Stolpe /" - UTV /" Hylsa /" W Stolpe /"- INV R /" 00 0 Hydraulslang /" 0.0 Konstruerad v Ritad v Skapad atum LH LH : Titel / enämning Slang uttag bak Hall Plats 090 lad () Nr Ändring atum Godk av Pos. nt. rtikelnr rtikelnr eskrivning Vikt 0 T0 Snabbkopplingshane roms 0. roms slang uttag bak T-koppling /" ut/ut/ut 0.0 Konstruerad v Ritad v Skapad atum LH 0-0- I : Titel / enämning 0 romsuttag bak Hall Plats 0 lad () ontravention will be prosecuted. ontravention will be prosecuted. Vagns model Slanglängd Mid 00mm Metax M M 0mm M MQ 0 MQ MQ9 Nr Ändring atum Godk av 0-- Justerad slanglängd 0-0- Justerad Slanglängd Pos. nt. rtikelnr rtikelnr eskrivning Vikt Stolpe /"- INV R /" Hylsa /" W Stolpe /" - RÖRL 00 0 Hydraulslang /" 0.0 Konstruerad v Ritad v Skapad atum LH LH 0-0- I : Titel / enämning 0 roms slang uttag bak Hall Plats lad () ontravention will be prosecuted. Ver. 0-0
33 Nr Ändring atum Godk av Pos. nt. Ritnings # eställnings# eskrivning Vikt -grå Svetsat stödben Sprint stödben , Ringsprint 0m-0 nick parm 0.0 Nr Ändring atum Godk av Konstruerad v Ritad v Skapad atum I I 0-0- I : Original ark storlek Titel / enämning 0 Stödben Std komp lad () 0 Pos. nt. Ritnings # eställnings# eskrivning Vikt ragögla Metallurgica,t ult M0x Insex.9 Konstruerad v Ritad v Skapad atum Titel / enämning MI 0-0- I SS-ISO - m : ragögla med bult. Metallurgica,t - Hall Plats lad () ontravention will be prosecuted. Nr Ändring atum Godk av G H 0-0- Pos. nt. rtikelnr rtikelnr eskrivning Vikt Kopplingsbox -pol Spårskruv Mx Z 99 Kabelskor 0 LS hona blå 9-00LH 0-00RH Konstruerad v Ritad v Skapad atum L-baklampa VÄ med reflex komplett med m kabel L-baklampa HÖ med reflex komplett med m kabel LH LH :0. Titel / enämning 090 akljus diod Hall Mont Inne Plats 090 S lad () Nr Ändring atum Godk av Pos. nt. Ritnings # eställnings# eskrivning Vikt GRÅ ultbart bakdrag ragsprint , Ringsprint 0m-0 nick parm ult M0x0 Insex R0 ricka xx Z Mutter M0 Z nylock Konstruerad v Ritad v Titel / enämning MI MI 0-0- I SS-ISO - m : Skapad atum 9 akdrag kit.. Käfftadrag 0 Hall Plats lad () Nr Ändring atum Godk av 0-0- G H Pos. nt. Ritnings # eställnings# eskrivning Vikt 0 Lykthållare 0 Plåt infästning lykthållare Reflex 0x90mm gul Gummiklammer mm orrskruv.-x Släpvagnskontakt pol Svart Hona Gummiskydd till, -pol , led kabel Släpvagnskontakt pol Svart plast Hane ult Mx Z Helgänga 000 Spårskruv Mx0 Z Hex lange Nut Grade_ISO 0 0- MQ M M- M M0-0,0- Mid Olympia Mx Konstruerad v LH Ritad v LH Skapad atum I Titel / enämning 0 bakljus konsoler 0 :0 Hall Mont Plats Inne K lad () ontravention will be prosecuted. ontravention will be prosecuted. Ver
34 9 0 Nr Ändring atum Godk av Pos. M/QTY. rtikelnr rtikelnr eskrivning Vikt 00 Skärm ram.9 Skärm ak M akljus diod Sidmarkering fram o bak. 0 rbets ljus +R kabel 0 0 rbets ljus +R kabel Klämbricka L0 Hex Screw Grade_ISO ult M0x0 Z Helgänga Mutter M0 Z nylock äste belysning Konstruerad v Ritad v Skapad atum LH LH : Titel / enämning Paket h-skärm o. diod. belys M Hall Plats lad () ontravention will be prosecuted. Ver. 0-0
35 atum Nr Ändring Godk av ontravention will be prosecuted. 9 Pos. nt. Ritnings # eställnings# eskrivning Vikt 0 0- ästhylsa hyd. Stödben Kolvfäste. Hyd. Stödben. ot. Hyd. Stödben en hyd. stödfot 00 yl-fäste hyd.stödben. övre yl 0/0-00 LL ricka,xx Z jäderbricka M Z ult Mx0 Z Helgänga SRK0900 ricka 9xx Z 09 ult Mx Z Helgänga 0 0 0,x0xZ 09 M0x0Std ult M0x0 Z Helgänga 099 M0NylockNik lad Mutter M0 Z nylock ,0 ult M0x0 Z Helgänga 0 Sprint Komkärl övre Sprint Hyd.Stödfot MQ0-9 0 Sprint L0 9 0 Sprint 0L borrad M svart Sprint stödben , Ringsprint 0m-0 nick parm pilotbackventil hyd stödfot Tredo-bricka /" anjobult /" nkel 9 slang hyd stödfot traktor Tredo-bricka /" Snabbkoppling Hane /" Konstruerad v Ola Ritad v Skapad atum Titel / enämning Plats Hydraliskt stödben. Slangar mot traktor. j M- : Hall - lad () 9 0 Nr Ändring atum Godk av NOT.ot kan ersättas med 9 om större kontaktyta med backen är önskvärd 0x 0 ontravention will be prosecuted. c ör montering av dessa finns det information på S:\OL\ilder montering\"hassityp" 0 Pos. nt. Ritnings # eställnings# eskrivning Vikt 0 0- ästhylsa hyd. Stödben Kolvfäste. Hyd. Stödben. ot. Hyd. Stödben en hyd. stödfot 00 yl-fäste hyd.stödben. övre yl 0/0-00 LL 0 0 Sprint Komkärl övre Sprint Hyd.Stödfot MQ Sprint L0 0 0 Sprint 0L borrad M svart Sprint stödben , Ringsprint 0m-0 nick parm pilotbackventil hyd stödfot 90 Handpump vägskran bromsuttag Slang Hydstödfot Handpump Tredo-bricka /" anjobult /" nkel Grå Handpump fäste i stödbenshylsa 9 0 0L0 Sprint till vägstipp MNylockNiklad Mutter M Z nylock ricka,xx Z jäderbricka M Z 099 SRK0900 ricka 9xx Z 0 0 0,x0xZ 099 M0NylockNiklad Mutter M0 Z nylock Spännstift x0 Hex Screw Grade_ISO Hex Screw Grade_ISO ult Mx0 Z Helgänga 0 Hex Screw Grade_ISO ult Mx Z Helgänga äste pumphandtag Konstruerad v Ola Ritad v Skapad atum OK I SS-ISO - m : Titel / enämning 00 Original ark storlek Hydraliskt stödben. Handpump. j M- 00 lad () Ver
36 Nr Ändring atum Godk av ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt LSTS romsreducering till pendelboggi (POT) 0 VSH Ventilblock kpl. för prop. broms system V Konstruerad v Ritad v Skapad atum Titel / enämning LH LH 0--0 I : romsreduce pendel hyd broms Hall Plats lad () Nr Ändring atum Godk av ontravention will be prosecuted. Pos. nt. rtikelnr rtikelnr eskrivning Vikt 09 block el bromsreducering 0 PRS-0 N-0-0 Prop tryckreducerings ventil 0 Magnet cc -vägs ventil T magnet spole NM Konstruerad v Ritad v Skapad atum LH LH I : Titel / enämning VSH Plats Ventilblock kpl. för prop. broms system V 0 Hall lad () Ver. 0-0

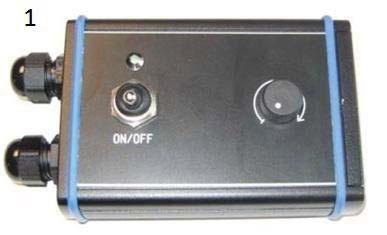

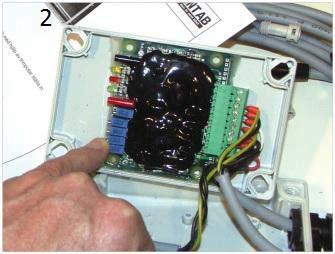

37 PROPSTYRNING Styrning av propventil + el flera on/off ventiler. -V, 0-0Hz, 0-s ramp, max. Mått: 0xmm Kablage och kontakter kan anpassas efter behov. Med en liten skruvmejsel kan man öppna gaveln på lådan och med hjälp av trimpotar ställa in: -minström -maxström -startramp -stoppramp -frekvens justera bromsreducering för pendel boggie potentiometer i hytten bild ör att justera minströmmen gör följande: Vrid ned ratten på lådan till ca % av utstyrningen (kl.0). Vrid på trimpoten för minström för att ändra strömmen. Medsols ökar strömmen, motsols minskar strömmen. ör att justera maxströmmen gör följande: Vrid upp ratten på lådan till max av utstyrningen (kl. ). Justera trimpoten för maxström för att ändra strömmen. Medsols ökar strömmen, motsols minskar strömmen. Start och stoppramp är grundinställd på 0 sek och kan ökas upp till sekunder. rekvensen är grundinställd till 0Hz. I mätpunkt + & - kan man ansluta en voltmeter och mäta strömmen som åtgår till proportionalventilen. V på mätinstrumentet motsvarar till ventilen. Lysdioden för power aktiveras när kretskortet är aktiverat. Lysdioden för signal lyser steglöst och följer ratten. Lysdioden för output lyser steglöst och följer ventilens utstyrning. Mätvärden minström 0,volt maxström, volt Ver
38 Ändring Nr atum Godk av G 0-0- H ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt Grå Redskapslåda 00xH00x Infällt låsbart handtag till redskapslåda Hex lange Nut Grade_ISO 0 0 Tätningslist - PV/ellgummi Konstruerad v Under Redigering Ritad v MH Skapad atum I Titel / enämning 09 Toolbox H 0 09 SS-ISO - m :0 Hall Plats -- lad () Nr Ändring atum Godk av ÖK Låda orra, i Låda bakstycke orra, i Låda bakstycke ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt Grå Redska Konsol 0 Vire toolbox 0 balk 0 09 M0xStd ult M0x Z Helgänga 0 0 0,x0xZ ricka,xx Z ult Mx Z Helgänga 099 M0NylockNik lad Mutter M0 Z nylock Konstruerad v Ritad v Skapad atum Titel / enämning Verktygs konsol 0 00 : Hall Plats lad () Ver. 0-0
39 Nr Ändring atum Godk av Pos. nt. Ritnings # eställnings# eskrivning Vikt 0 TI00P Snabbkopplings hona/" I (Push & Pull) 0 0 ammskydd Hona Tredo-bricka /" Snabbkoppling Hane /" Slang Hyd uttag torn M ubbel klammer 9 00 RP-SV ubbel rör klammer 0 Hex Screw Grade_ISO Täckplatta HUV-ubbel dapter / UTV-/ UTV ult Mx Z Helgänga slangskena växlare0-0 - Konstruerad v Ritad v Skapad atum LH LH 0-0- :0. Titel / enämning Uttag torn M 0-0 Hall Plats 0 lad () ontravention will be prosecuted. Ver
40 Nr Ändring atum Godk av Mät slanglängd ca 000mm ontravention will be prosecuted. Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /"- 90º Hylsa /" W Hydraulslang /" Stolpe /"- UTV /" Konstruerad v Ritad v Skapad atum Titel / enämning LH LH 0-0- : 0 Slang Hyd uttag torn M Nr Ändring atum Godk av Hall Plats lad () Mät slanglängd ca900mm ontravention will be prosecuted. 0 Pos. nt. Ritnings # eställnings# eskrivning Vikt Stolpe /"- UTV /" Hylsa /" W Hydraulslang /" Stolpe /"- INV R /" Konstruerad v Ritad v Skapad atum LH LH 0-0- : 0 Titel / enämning Slang Hyd uttag torn M Ver. 0-0 Hall Plats lad ()
41 9 Nr Ändring atum Godk av Pos. nt. Ritnings # eställnings# eskrivning Vikt Underram multi boggi M Tippcylinder M0-0 0/- 0s LL N0 Grön amid slitplatta 0x0x0 0. Sprint nedre tippkolv M0-0 0L Kantskydd x - PV Svart Kantskydd x - PV Svart Smörjnippel M0x,00 rak , Vagnsbult Mx Z N0 ricka xx, Z MNylockNiklad Mutter M Z nylock Låsring SGH akljus diod. äste lykthållare M Lykthållare 0 Plåt infästning lykthållare Reflex 0x90mm gul ult Mx Z Helgänga ISO 0 - M x 0-N 900 ult Mx0 Z ricka x0x Z Mutter M Z nylock Plåt dragljus kontakt kopplings låda 09 MSZ00 ult tensi Mx Z ,0 Mutter M Z Tensi Konstruerad v Ola Ritad v Skapad atum :0 0 Titel / enämning Monterat chassi M0-0 multi boggi Original ark storlek 0 lad () ontravention will be prosecuted. Ver
42 Ver. 0-0
43 Komp axeltapp 0 MetaX TPP GS-ST 00- L VÄ rt: 000VÄ Pos enämning Mått ntal/tapp rtikelnummer xeltapp m bromssköld Smörjnippel Mx 009 Skydd f. smörjnippel ussning, nockaxel Lagerhållare Lagerhållare Skruv M x. 00 Skruv M x. 009 jäderbricka Mutter M 00 9 Låsmutter M Stödring Kronmutter M x 00 Saxpinne x IN 9 0 Navtätning /9,x, 009 Mont.-sats ankarbult /9,x, 000 nkarbult kpl ricka Låsmutter VM x, 00 0 ussning, nockaxel /x 0 romsnock L= 0 ricka /,x, 09 Säkringsring x, 00 Smörjnippel Mx Vinklad 0 a Skydd f. smörjnippel O-Ring ,x, 0 0 Ring ,/,9x, 0 Ring ricka /x 00 Låsring x,/ 00 9 romshävarm GS a ixpunkt, vänster b ixpunkt, höger romsback kpl m belägg romsbelägg Nit x, stål 0009 Returfjäder /x 009 a Returfjäder /x 0090 Nav Stift x, 00 romstrumma x Hjulbult M 0x, 0 9 Mutter M0x, NV jäderbricka ,/ 00 9 Hjulmutter / 00 Hjulbult kompl.sats pos Rullager Rullager Navkapsel , Skyddsplåt t.bromssköld Vä Skyddsplåt t.bromssköld Hö Skruv M x ricka , Plugg Ver
44 Komp axeltapp 0 MetaX TPP GS-ST 00- L HÖ rt: 000HÖ Pos enämning Mått ntal/tapp rtikelnummer xeltapp m bromssköld Smörjnippel Mx 009 Skydd f. smörjnippel ussning, nockaxel Lagerhållare Lagerhållare Skruv M x. 00 Skruv M x. 009 jäderbricka Mutter M 00 9 Låsmutter M Stödring Kronmutter M x 00 Saxpinne x IN 9 0 Navtätning /9,x, 009 Mont.-sats ankarbult /9,x, 000 nkarbult kpl ricka Låsmutter VM x, 00 0 ussning, nockaxel /x 0 romsnock L= 0 ricka /,x, 09 Säkringsring x, 00 Smörjnippel Mx Vinklad 0 a Skydd f. smörjnippel O-Ring ,x, 0 0 Ring ,/,9x, 0 Ring ricka /x 00 Låsring x,/ 00 9 romshävarm GS a ixpunkt, vänster b ixpunkt, höger romsback kpl m belägg romsbelägg Nit x, stål 0009 Returfjäder /x 009 a Returfjäder /x 0090 Nav Stift x, 00 romstrumma x Hjulbult M 0x, 0 9 Mutter M0x, NV jäderbricka ,/ 00 9 Hjulmutter / 00 Hjulbult kompl.sats pos Rullager Rullager Navkapsel , Skyddsplåt t.bromssköld Vä Skyddsplåt t.bromssköld Hö Skruv M x ricka , Plugg Ver. 0-0
45 Underhållsinstruktioner ata för axlarna och bromsarna: Notera här Reservdelsanskaffning: Vid reservdelsbehov hjälper axlarnas och chassidelarnas artikel- och typnummer PW-återförsäljarna och verkstäderna att snabbt hitta passande reservdel. ärför rekommenderar vi att ni här nedan noterar uppgifterna som finns på typskyltar respektive de inpräglade typuppgifterna, så att dessa vid behov finns tillhands. Typskyltarna finns på axelkroppen respektive på dragbalken eller på påskjutsbromsen. Tillverkare Släpvagnstyp Tillv.nr. / chassinummer / Tillåten totalvikt Tillåten hastighet Kultryck kg km/h kg Tillåten axellast (vid tandem- fram kg axlar axellast fram / bak bak kg xlarnas artikelnummer (vid tandemaxlar fram / bak) xlarnas beteckning/typ vid tandemaxlar fram / bak) Typ av hjulbromsar Trummans invändiga diameter romsbackens bredd fram bak fram bak mm mm xpanderbroms Vingnocksbroms xpanderbroms med backautom. RZG / RSK Nock-ackmat-broms Typ resp. fabrikat påskjutsbroms och draganordning rtikelnummer / beteckning Max. tillåten last (skillnad mellan fordonets egenvikt och totalvikt) kg Ver
46 PW Släpvagnsaxlar släpvagnsaxlar Smörjning och servicearbeten Översikt Utförlig beskrivning på sidorna - Smörjning Servicearbeten efter första färd med last var 0:e drifttimme var 00:e drifttimme ) var 00:e drifttimme (årligen) ) var 000:e drifttimme (minst en gång per år) ) Smörjning med PW speciallångtidsfett (O-Li 9) Spindelbultslagring, övre och nedre Låscylinderhuvuden på styrbara axlar Nockaxellagring, yttre och inre romshävarm utomatisk bromshävarm O-Master yte av fett i hjullager, rullager slitagekontroll Servicearbeten Kontr. att hjulmuttrarna är åtdragna, efterdra vid b. Kontrollera hjulnav-lagerspel, justera vid behov. Kontrollera bromsbeläggens tjocklek Kontrollera bromshävarmens funktion och justera vid behov. Kontrollera bromshävarmens funktion och justera vid behov. Kontrollera expanderbromsarnas inställning och justera vid behov. Kontrollera nock-ackmat-bromsarnas bromsinst. och justera vid behov. Kontrollera bromsinställningen vid den automat. bromshävarmen och justera vid behov. 9 unktionskontroll automatisk bromshävarm ) vid svåra driftsförhållanden motsvarande oftare Ver. 0-0
47 PW Släpvagnsaxlar släpvagnsaxlar Information: fter rengöring av fordonet med högtrycksaggregat ska alla smörjställen smörjas på nytt. Spindelbultslagring, övre och nedre var 0:e drifttimme Smörj med PW special-långtidsfett (O-Li 9) tills nytt fett tränger ut ur lagerställena/kamskivan. Låscylinderhuvuden på styrbara axlar var 00:e drifttimme Smörj med PW special-långtidsfett (O-Li 9) tills nytt fett tränger ut ur lagerställena. örutom smörjning ska beaktas att låscylindern och tilloppet alltid är avluftade. Nockaxellagring, yttre och inre var 00:e drifttimme (och före drifttagning efter längre stillestånd) Smörj med PW special-långtidsfett (O-Li 9) tills nytt fett tränger ut ur lagerställena. Varning, fett eller olja får inte komma in i bromsen. eroende på typ är nocklagringen inte tätad mot bromsen. nvänd endast litiumbaserat fett som har en droppunkt över 90. Ver
48 romshävarm var 00:e drifttimme, minst en gång per år Smörj med PW special-långtidsfett (O-Li 9) tills nytt fett tränger ut. utomatisk bromshävarm O-Master vid varje byte av bromsbelägg var 00:e drifttimme, minst en gång per år Ta bort gummiskyddskåpan. Smörj med PW speciallångtidsfett (O-Li 9) tills nytt fett i tillräcklig mängd tränger ut vid justerskruven. Vrid tillbaka justerskruven ca ett varv med en ringnyckel. ra flera gånger i bromshävarmen för hand. Återställningen måste gå lätt. Upprepa flera gånger om så erfordras. Montera skyddskåpan. Smörj en gång till med PW speciallångtidsfett (O-Li 9). Ver. 0-0
49 Släpvagnsaxlar PW släpvagnsaxlar yte av fett i hjullager var 000:e timme (minst en gång per år) Palla upp fordonet på ett säkert sätt och lossa bromsen. Ta av hjulet och navkapseln. Ta bort saxpinnen och skruva av kronmuttern. ra med en lämplig avdragare av hjulnavet med bromstrumma, rullager och tätning från axeltappen. Märk demonterade hjulnav och lager så att det inte sker någon förväxling vid monteringen. Rengör bromsen, kontrollera slitage och funktion samt att den är oskadd. yt ut slitna delar. romsen ska invändigt hållas ren från smuts och föroreningar. Rengör hjulnaven grundligt in- och utvändigt. Ta bort gammalt fett fullständigt. Rengör lager och packningar grundligt (dieselolja) och kontrollera om de kan återanvändas. Smörj lagersätena lätt innan lagren monteras och montera alla delar i omvänd ordningsföljd. Pressa försiktigt på delar med presspassning utan att de skadas eller kantrar. Smörj före monteringen lagren, hjulnavets hålrum mellan lagren samt navkapseln med fett. ettmängden ska vara så stor att ca en fjärdedel till en tredjedel av det fria utrymmet i navkapseln är fyllt. Montera kronmuttern samt justera lager och bromsar. Utför avslutningsvis en funktionskontroll och provkörning samt åtgärda brister som eventuellt har konstaterats. Hjullagren får endast smörjas med PW speciallångtidsfett (O-Li 9) med en droppunkt över 90. el fett eller för mycket fett kan medföra skador. Om litiumfett och natriumfett blandas kan det ge skador. Ver
50 Hjulnav PW speciallångtidsfett (O-Li 9), fettmängder per rullager Inre Inre Yttre GS 0 0 g 0 g GS 00 GS 00 GS 00- GS 00- GS 00- GS 00- MetaNo 0 g 0 g 0 g MetaMid, Metalex 0 g MetaX, Metalex 90 g 90 g 0 g MetaQ, Metalex - 0 g 0 g 90 g MetaQ, Metalex - 0 g GS 00 GS 00 0 g 0 g Smörj in fett i det fria utrymmmet mellan rullager och hålllare. Stryk in återstående fettmängd i navets yttre lagerbana. ettet för det yttre rullagret pressas in i lagret när den med fett fyllda navkapseln skruvas på. 0 Ver. 0-0
51 Släpvagnsaxlar PW släpvagnsaxlar Kontrollera hjulmuttrarnas åtdragning efter den första körningen med last, efter varje hjulbyte samt var 00:e driftttimme, resp. årligen ra åt hjulmuttrarna korsvis med momentnyckel till åtdragningsmoment enligt tabellen. Åtdragningsmoment för hjulmuttrar Gänga Nyckelvidd mm ntal bultar per nav M x, 9 / M x, M x, M 0 x, M x, /0 M x 0 Max. åtdragningsmoment svart acromet förzinkad 9 Nm (90-00 Nm) Nm (0-0 Nm) 90 Nm ( - 0 Nm) 0 Nm (0-00 Nm) 0 Nm ( - Nm) 0 Nm ( - Nm) -- 9 Nm (90-00 Nm) -- Nm (0-0 Nm) 0 Nm (0-90 Nm) 0 Nm (0-00 Nm) 0 Nm ( - Nm) 0 Nm (00-0 Nm) 0 Nm (00-0 Nm) 0 Nm ( - Nm) -- 0 Nm (0-0 Nm) Kontroll av lagerspel i hjulnav var 00:e drifttimme ör att kontrollera lagerspelet lyft axeln så att hjulen kan rotera fritt. Lossa bromsen. Placera ett spett mellan däcket och underlaget och kontrollera spelet. Vid märkbart lagerspel: Ver
52 Justera lagerspel Standard navlagring. Ta bort navkapseln.. Ta bort saxpinnen ur kronmuttern.. ra åt muttern, samtidigt som hjulet roteras, tills hjulnavet bromsas lätt.. Vrid tillbaka kronmuttern till närmast möjliga hål för saxpinnen (även om det går att montera saxpinnen utan vridning).. Sätt i saxpinnen och böj upp den något.. fterfyll navkapseln med PW special långtidsfett (O-Li 9) och skruva resp. slå den på plats. Navlagring på PW axlar typ GS 00-, GS 00-, GS 00, GS 00. Skruva av navkapseln.. Ta bort kronmutterns saxpinne.. ra med en momentnyckel åt kronmuttern, samtidigt som hjulnavet vrids, till åtdragningsmomentet 0 Nm. - Om en vanlig kronmutternyckel (for donets verktygssats) används ska kronmuttern dras åt tills hjulnavets rotation bromsas något.. Vrid tillbaka kronmuttern till närmast möjliga hål för saxpinnen (även om det går att montera saxpinnen utan vridning).. Sätt i saxpinnen och böj upp den något.. fterfyll navkapseln med PW speciallångtidsfett (O-Li 9).. Smörj kapselns gänga runtom med PW speciallångtidsfett (O-Li 9) och dra åt med ett åtdragningsmoment på 00 Nm. Ver. 0-0
53 PW Släpvagnsaxlar släpvagnsaxlar Kontroll av bromsbeläggens tjocklek var 00:e drifttimme Öppna inspektionshålet genom att dra ut gummipluggen (om sådan finns). När beläggens återstående tjocklek är a: nitade belägg mm (N 0) mm b: limmade belägg mm måste bromsbeläggen bytas. Sätt tillbaka gummipluggen. Justering av bromsar eroende på funktionen ska bromsarnas slitage och funktion kontrolleras löpande och vid behov ska de justeras. n justering krävs när ca / av cylinderns rörelse används vid en kraftig inbromsning. Palla upp axeln och säkra fordonet så det inte kan komma i rullning. Justering av bromshävarm var 00:e drifttimme Skruva av -kantmuttrarna, dra ut skruvarna. öj upp bromshävarmarnas spår något. romshävarmarna kan nu dras av. Vrid nockaxlarna tills det att beläggen ligger an i trummorna. Skjut på bromshävarmarna i korrekt läge på nockaxlarna, sätt i skruvarna och montera muttrarna. Ver
54 Justering av manuell bromshävarm (utomatisk bromshävarm ska ej justeras efter grundinställning) var 00:e drifttimme Manövrera bromshävarmen för hand i tryckriktningen. Om membrancylindertryckstången har en dödgång på mer än mm måste hjulbromsen justeras. Inställningen sker på bromshävarmens justersexkant. Ställ in dödgången "a" till 0 - % av den anslutna bromshävarmens "" hävarmslängd, t.ex. hävarm 0 mm = dödgång - mm. Justering av expanderbromsar var 00:e drifttimme S 00- RZG: Säkra släpvagnen så att den inte kan komma i rörelse och palla upp den. Lossa bromsstagen till påskjutsbromsen och handbromsspaken. lockera backautomatiken genom att en sprint eller ett borr (< Ø mm) utifrån sticks in i hålet (stick in minst 0 mm). Sprintar ska vara monterade i samtliga bromssköldar under hela justeringsförfarandet. ra åt justermuttern (pos. ) på hjulbromsen med en nyckel tills hjulen blockeras i körriktningen. Vrid tillbaka justerskruven så mycket att det inte finns någon märkbar bromsverkan när hjulet roterar framåt. Observera: Hjulbromsen får endast justeras med hjälp av justerskruven. Montera åter stagen till påskjutsbromsen och justera till glappfritt spel mellan anliggningspunkten på påskjutsbromsens hävarm och tryckstången. Påskjutsbromsens tryckstång måste vara helt utdragen och påskjutsbromsens hävarm måste ligga mot tryckstången. Testa genom att dra åt parkeringsbromsen lätt spänn släpp vänster och höger hjulsida och kontrollera att bromsmomentet (i körriktningen) är lika på höger och vänster sida. Kontrollera att bromsverkan inleds samtidigt på alla bromsar. Varning: vlägsna sprintarna () ur bromssköldarna när bromsjusteringen är klar. Ver. 0-0
55 Ver
56 Produktion sker på Metsjö Norrgård som är belägen utanför Linköping Sverige. Vi tillverkar förutom vagnar även maskinhallar samt mobila förråd. Ivarssons i Metsjö förbehåller sig rätten för produktändringar. Ivarssons i Metsjö 9 Linköping Tel ax info@metsjo.se Ver. 0-0
