Isolering av låglutande tak

Transkript

1 Isolering av låglutande tak 1

2 Utvändig takisolering Den här broschyren presenterar Rockwools nya takprodukter för utvändig takisolering. Hardrock takprodukter är tramphållfasta produkter för utvändig takisolering och de bidrar till ett stabilt inomhusklimat. Produkterna skyddar bärande konstruktioner, förhindrar köldbryggor, ger god ljudisolering och högt brandmotstånd. Hardrock TakSystem är flexibelt och passar till alla taktyper som underlag för takbeläggningen. Definition av låglutande tak Låglutande tak definieras som tak med fall upp till 6 (1:10). Taket ska ha så bra fall att vattnet rinner av. Följdskadorna kan bli stora om det uppstår läckage vid en låg punkt. Byggforskningen rekommenderar att fallet är minst 1:40. 2

3 Säkerhet och krav Innehåll Brandteknisk dokumentation Hardrock takprodukter för isolering av varma, enskiktstak klassificeras som A2-sl, d0 enl det nya europeiska klassificeringssystemet. Detta motsvarar den gamla klassen obrännbar. Produkterna är CEmärkta liksom Rockwools övriga produkter och de är underkastade den frivilliga tredjepartskontrollen, Keymark. Brandisolering av byggnader har till syfte att förhindra att brand sprider sig. Den snabbaste spridningen sker ofta via tak och olämplig takisolering har medverkat till att det som kunde stannat vid en begränsad brand utvecklats till en storbrand. Konsekvenserna kan bli allvarliga för verksamheter som utsätts för brand. Även om försäkringen är i ordning medför tappade leveranser och marknadsandelar att det är svårt att komma på fötter igen och många företag går i konkurs efter en storbrand. Rockwool stenull är marknadens mest brandsäkra isoleringsmaterial och kan tåla temperaturer på över 1000 C utan att smälta. Produktens goda brandtekniska egenskaper tillsammans med god värmeisoleringsförmåga, dímensionsstabilitet och ljudisoleringsförmåga gör att isolering med Hardrock takprodukter är en säker lösning som även kan ge lägre försäkringspremie. Energiförbrukning och U-värdeskrav Enl Boverkets Byggregler (BBR) 2002 ska det göras en total energiberäkning för den aktuella byggnaden, en s k ytrelaterad värmeförlustkoefficient räknas fram. Vid beräkningen medräknas samtliga husets omslutande ytor med resp U-värde. Den totala framräknade energiförlusten ska vara under kravnivåerna F s, krav bostäder resp. F s, krav lokaler. Rockwool bidrager till en positiv miljöbalans Rockwool isolering är en av de få industriprodukter som under sin livstid sparar mycket mer energi än vad som krävs för produktionen. Redan efter tre veckor har en positiv miljöbalans uppnåtts eftersom isoleringsprodukterna kraftigt minskar energiförbrukningen. De miljöbelastningar produkten förorsakat under produktionen betalas därmed tillbaka mer än 1000 gånger under produktens livstid. Rockwool International A/S utger årligen en miljöredovisning som kan läsas på Rockwools hemsida. Definition av låglutande tak sid 2 Säkerhet och krav sid 3 Enskikts isoleringslösning sid 4 Hardrock Takskiva sid 4 Takboard sid 4 Tvåskikts isoleringslösning sid 5 Renoveringsboard sid 6 Trapetsstavar sid 6 Hardrock TakfallSystem och Ränndalskil TF sid 7 Enkelt att lägga sid 8 Projektering 2-vägsfall sid 9 Projektering 4-vägsfall sid 10 Ränndal-lösning sid 10 Lösningar med Hardrock TakfallSystem sid 11 U-värden sid 12 Produktegenskaper sid 13 Keymark sid 15 Miljöpall sid 16 Tilläggsisolering sid 18 3

4 Enskikts isoleringslösning Vid fall i konstruktionen används jämntjock isolering. Hardrock Takskiva Vid enskiktsisolering används alltid Hardrock Takskiva som har hög tramphållfasthet. Skivan är uppbyggd av två skikt med olika densiteter. Toppskiktet är hårt så att punktbelastningen fördelas i det något mjukare bottenskiktet som anpassar sig till små ojämnheter i underlaget. Vid U-värdeskrav på 0,20 på tak används Hardrock, 180 mm tjock, och vid U-värdeskrav 0,30 används Hardrock, 120 mm tjock. (Se tabell sid 12). Hardrock används som enskiktslösning på underlag av stål, betong, lättbetong eller trä. Takboard Takboard används där man önskar en skiva som är dimensionerad för gångtrafik. Densiteten i skivan är genomgående densamma. Hardrock Takskiva Tjocklek mm Format mm x x x x x x 2000 Värmekonduktivitet D = 0,038 W/mK Hardrock Takskiva och Takboard fästes mekaniskt vid underlaget eller genom belastning. Fästdonen ska vara av teleskoptyp, enl fabrikantens anvisningar. Antal fästdon dimensioneras med hänsyn till takbeläggningen och vindlasten. 4

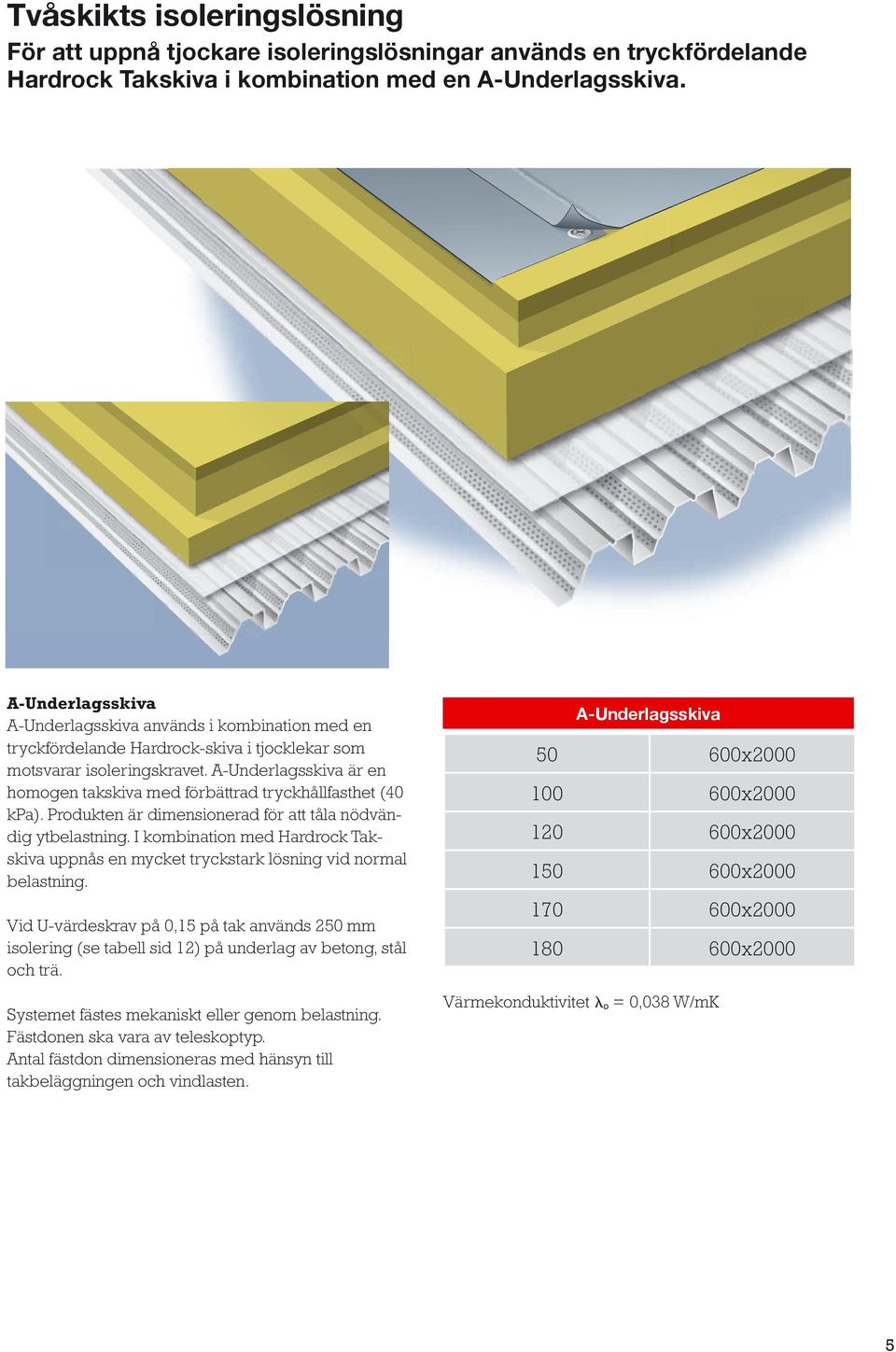

5 Tvåskikts isoleringslösning För att uppnå tjockare isoleringslösningar används en tryckfördelande Hardrock Takskiva i kombination med en A-Underlagsskiva. A-Underlagsskiva A-Underlagsskiva används i kombination med en tryckfördelande Hardrock-skiva i tjocklekar som motsvarar isoleringskravet. A-Underlagsskiva är en homogen takskiva med förbättrad tryckhållfasthet (40 kpa). Produkten är dimensionerad för att tåla nödvändig ytbelastning. I kombination med Hardrock Takskiva uppnås en mycket tryckstark lösning vid normal belastning. Vid U-värdeskrav på 0,15 på tak används 250 mm isolering (se tabell sid 12) på underlag av betong, stål och trä. Systemet fästes mekaniskt eller genom belastning. Fästdonen ska vara av teleskoptyp. Antal fästdon dimensioneras med hänsyn till takbeläggningen och vindlasten. A-Underlagsskiva x x x x x x2000 Värmekonduktivitet = 0,038 W/mK D 5

6 Renoveringsboard Renoveringsboard används som utjämningsskikt vid förbättring av befintligt tätsikt. Skivan täcker ojämnheter och sprickor i den gamla takbeläggningen och reducerar förarbetet. På grund av skivans glidskiktsfunktion elimineras rörelserna mellan befintlig och ny beläggning. Skivan är belagd med glasfiberduk och levereras i tjockleken 20 mm med formatet 1200 x 2000 mm. Renoveringsboarden fästes mekaniskt vid underlaget. Trapetsstavar Trapetsstav för ljudisolering Används tillsammans med perforerad plåt för ljuddämpning i underliggande lokaler. Stavarna skäres ut ur en lätt byggisoleringsskiva så att de passar till olika typer av plåttak. Trapetsstav för brandisolering Används i trapetsprofilerad plåt som brandisolering för att förhindra att brandgaserna sprider sig mellan sektionerna. Stavarna skäres ut ur en tung tryckhållfast skiva så att de passar till olika typer av plåttak. 6

7 Hardrock TakfallSystem 4 skivor Hardrock Takfall och... Hardrock Takfall är ett isoleringssystem bestående av snedskurna tunga skivor för uppbyggnad av fall på horisontella takytor. Systemet kan också användas till att förbättra befintligt fall på tak och det levereras med ett standardfall på 1:40 och 1:60. Hardrock Takfall är ett flexibelt system som kan anpassas till alla låglutande tak, oavsett geometrisk utformning. På sidorna 9 och 10 illustreras produkterna i systemen med 2- och 4-vägsfall. Isoleringen fästes mekaniskt och fästdonen ska vara av teleskoptyp. 3 tjocklekar Ränndalskil ger alla möjligheter Ränndalskil 180 Ränndalskil 180 används för att etablera fall på längden i ränndalar mellan två takytor eller i ränndalar mot takavgränsningar. 7

8 Enkelt att lägga Hardrock TakfallSystem är enkelt att lägga. De få komponenterna (1 startfallsskiva, 4 fallskivor och 3 typer av underlagsskivor) i formatet på 600 x 2000 mm underlättar hantering och utläggning på taket. Systemets få komponenter minskar risken för fel och takfallets hårda yta gör det möjligt att gå på skivorna under utläggningen. Stor tidsbesparing... Med ett skikt mindre isolering än med tidigare takfallsystem uppnår man stora tidsbesparingar när man använder Hardrock TakfallSystem. Detta ger större effektivitet och produktivitet. 8

9 Projektering Illustrationerna visar teoretiskt fall med Hardrock TakfallSystem och Ränndalskil TF. 2-vägsfall 2-veisfall Fallsystemet består av Hardrock Takfall och anpassade Underlagsskivor. Fallet byggs upp runt en ränndal som går genom en eller flera takbrunnar. Byggföreskrifternas krav på U-värde sätter normen för isoleringens genomsnittstjocklek. Ränndalskil TF används tillsammans med Hardrock 2-vägsfall för att säkra fall mot takbrunnarna i alla takets riktningar. Systemet fästes mekaniskt. Fästdonen ska vara av teleskoptyp. Antal fästdon dimensioneras med hänsyn till takbeläggningen och vindlasten. 9

10 4-vägsfall 4-veisfall Fallsystemet består av samma produkter som i Hardrock 2-vägsfall. Fallet byggs upp så att det är fall från fyra riktningar in mot takbrunnen. Hardrock 4-vägsfall byggs upp på samma sätt vid varje takbrunn. Byggföreskrifternas krav på U-värde sätter normen för genomsnittstjockleken på isoleringen. Systemet fästes mekaniskt. Fästdonen ska vara av teleskoptyp. Antal fästdon dimensioneras med hänsyn till takbeläggningen och vindlasten. 4-vägsfall 1:40 och 1: mm Hardrock Takfall Kilskiva 1:40 och 1:60 Kilskivorna läggs i skarven/övergången mellan Hardrock Takfallskivorna så att höjdskillnaden utjämnas och en rak killinje erhålles. Alternativt kan fallskivorna anpassas till killinjens 45º. 5 mm 400 mm 15 mm Ränndal-lösning Med fall från hörn tillskäres Hardrock Takfall i 45º och sättes vinkelrätt mot varandra längs en rak gratlinje. 10

11 Lösningsexempel med Hardrock TakfallSystem Det förekommer alltid nedböjningar i takkonstruktionen. Dåligt fall i ränndalar kan medföra att vatten blir stående i rännorna och risken för läckage som kan ge stora följdskador ökar. Enligt byggföreskrifterna ska tak ha ett tillräckligt fall för att regn och smältvatten ska rinna av. Hardrock Takfall med 4-vägsfall ger vid ett huvudfall på 1:40 ett fall i ränndalarna på 1:57. Ett huvudfall på 1:60 ger ett fall i ränndalarna på 1:85. I praktiken kommer fallet att bli något mindre p g a nedböjning i konstruktionen Figur A visar Hardrock 4-vägsfall och figurerna B och C Hardrock 2-vägsfall. Figur A Figur B Takfallsystemen är flexibla och kan användas på alla tak. Det finns dock några punkter som är viktiga att ta hänsyn till vid projektering. Isoleringstjockleken vid gesimsen ökar ju längre avstånd det är till takbrunnen. Behovet av anpassning och skråskärning av isolering minskar om takbrunnarna placeras i en linje som löper parallellt med gesimsen. Vid krav på en genomsnittstjocklek på isoleringen ger tjockleken vid gesims och takbrunn sig själv. Figur C Vi rekommenderar användningen av enbart en fallösning på taket då det är komplicerat att kombinera flera fall på samma tak (t ex 1:40 och 1:60). 11

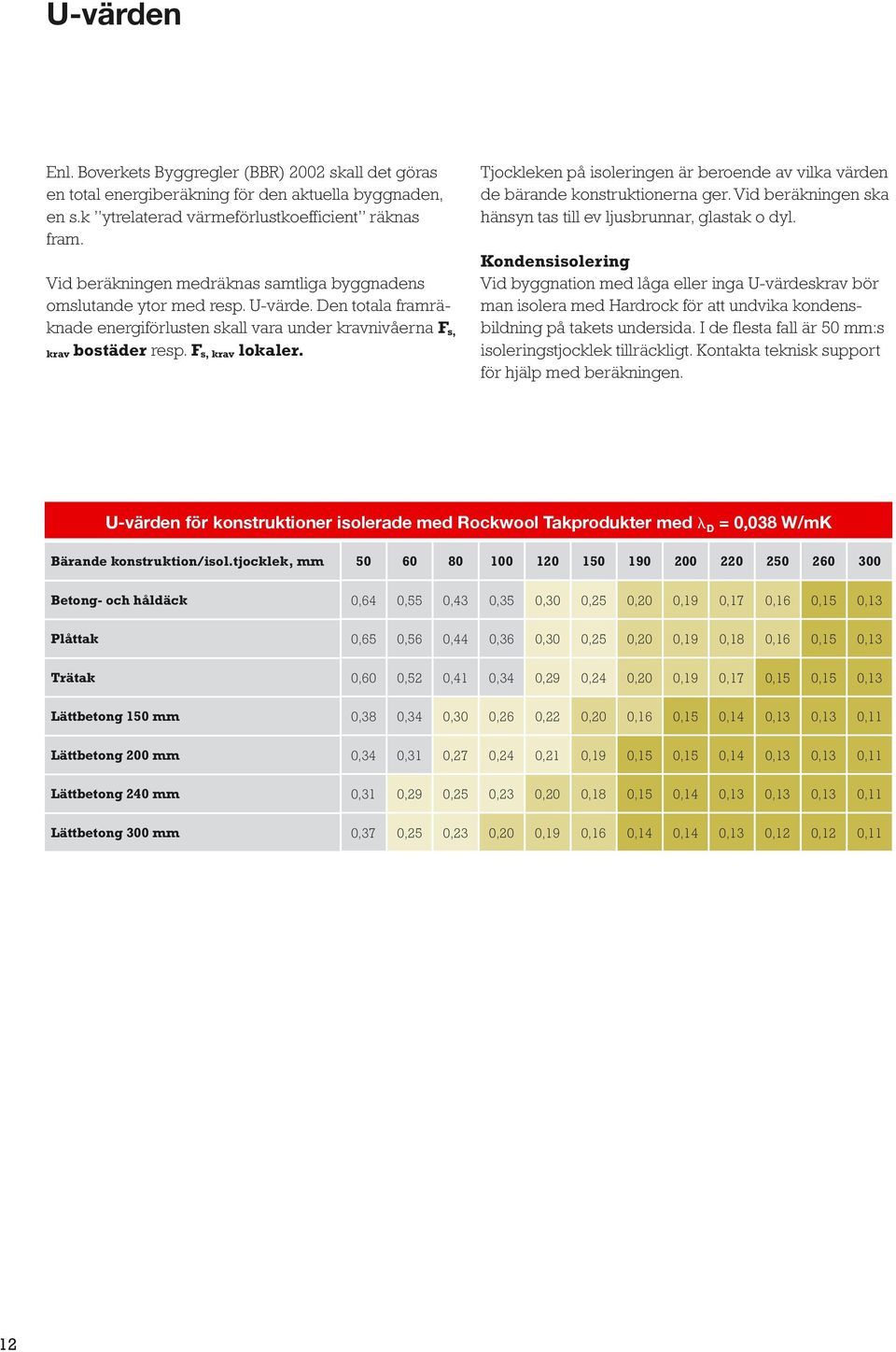

12 U-värden Enl. Boverkets Byggregler (BBR) 2002 skall det göras en total energiberäkning för den aktuella byggnaden, en s.k ytrelaterad värmeförlustkoefficient räknas fram. Vid beräkningen medräknas samtliga byggnadens omslutande ytor med resp. U-värde. Den totala framräknade energiförlusten skall vara under kravnivåerna F s, krav bostäder resp. F s, krav lokaler. Tjockleken på isoleringen är beroende av vilka värden de bärande konstruktionerna ger. Vid beräkningen ska hänsyn tas till ev ljusbrunnar, glastak o dyl. Kondensisolering Vid byggnation med låga eller inga U-värdeskrav bör man isolera med Hardrock för att undvika kondensbildning på takets undersida. I de flesta fall är 50 mm:s isoleringstjocklek tillräckligt. Kontakta teknisk support för hjälp med beräkningen. U-värden för konstruktioner isolerade med Rockwool Takprodukter med D = 0,038 W/mK Bärande konstruktion/isol.tjocklek, mm Betong- och håldäck Plåttak Trätak Lättbetong 150 mm Lättbetong 200 mm Lättbetong 240 mm Lättbetong 300 mm ,64 0,55 0,43 0,35 0,30 0,25 0,20 0,19 0,17 0,16 0,15 0,13 0,65 0,56 0,44 0,36 0,30 0,25 0,20 0,19 0,18 0,16 0,15 0,13 0,60 0,52 0,41 0,34 0,29 0,24 0,20 0,19 0,17 0,15 0,15 0,13 0,38 0,34 0,30 0,26 0,22 0,20 0,16 0,15 0,14 0,13 0,13 0,11 0,34 0,31 0,27 0,24 0,21 0,19 0,15 0,15 0,14 0,13 0,13 0,11 0,31 0,29 0,25 0,23 0,20 0,18 0,15 0,14 0,13 0,13 0,13 0,11 0,37 0,25 0,23 0,20 0,19 0,16 0,14 0,14 0,13 0,12 0,12 0,11 12

13 Produktegenskaper Fukt Rockwool stenull är fukt- och vattenavvisande och vattenånga passerar genom isoleringsskiktet utan att kondensera. För att vatten ska tränga in i en Rockwoolskiva måste skivan utsättas för ett sådant tryck som sällan eller aldrig uppstår under normala förhållanden. Även om isoleringen ser våt ut när den legat ute i regn är det bara skivans allra yttersta millimeter som innehåller fukt Isoleringsegenskaper Värmekonduktiviteten anger hur väl ett material isolerar. Rockwool Takisolering ger en högvärdigt isolerad takkonstruktion med värmekonduktivitet λ D =0,038 W/mK. Den nya standarden för mineralull är SS-EN Dimensionsstabilitet och temperaturpåverkan Stenull är ett oorganiskt material som inte påverkas vid extrema temperaturförhållanden. Isoleringen är dimensionsstabil så att köldbryggor undviks. Brand Stenull är marknadens mest brandsäkra isoleringsmaterial och kan tåla temperatur på över 1000ºC utan att smälta. Detta ger inget skydd mot att det börjar brinna men om olyckan är framme kan en konstruktion med stenull hålla väsentligt längre än en konstruktion med andra typer av isoleringsmaterial Trä antänds. (Ca 5 min.) Smältpunkt för Roxull stenull. (Ca 120 min.) Smältpunkt för aluminium och glas. (Ca 9 min.) Stålets bärförmåga reduceras väsentligt. (Ca 7 min.) Smältpunkt och antändning för plast och gummi. (Ca 3 min.) min. 13

14 Produktegenskaper Tryckegenskaper Den vanligaste belastningen på utvändig takisolering är gångtrafik och snölast. Om isoleringen trycks ihop mycket kan fästdonen tryckas genom takbeläggningen och läckage uppstå. Det är därför viktigt att isoleringen dimensioneras för att klara både punkt- och ytbelastning. Rockwools takprodukter har genomgått ett omfattande testprogram för att motsvara marknadens krav. Tryckegenskaperna är testade enligt NS-EN 826. Dessutom har egna storskaliga försök med gångtrafiksbelastning genomförts. I diagrammet anges produkternas deformation vid olika belastningar. Isoleringen blir inte förstörd även om belastningen överstiger rekommenderat maximum men en bestående deformation kan uppstå. Punktkompression Ytkompression Rekommenderade lösningar i den här broschyren ger ett föreskriftsenligt och solitt tak. Underlagsskiva är dimensionerad för ytbelastning och vi rekommenderar därför att den skyddas med en tryckfördelande Hardrockskiva innan den utsätts för gångtrafik. 600 N Takboard Hardrock 500 N min. nivå 2-skiktslösning med 350 N Takboard + Hardrock Underlagsskiva 250 N A-Underlagsskiva 90 KN Takboard 80 KN 60 KN 40 KN Hardrock Miniminivå för toppskikt A-Underlagsskiva Minimitjocklek för Hardrock takisolering på högprofilerad plåt. (Räknat utifrån en belastning på 1200 N och max 40 mm nedböjning) a b Vilka värden ska man förvänta sig? CE-märkningen för mekaniskt förankrad taktäckning och takisolering rekommenderar F5mm>500 N som minimivärde för punktkompression. Det rekommenderade minimivärdet för ytkompression vid enskiktslösning är 60 kn/m 2, medan det rekommenderade minimivärdet för ytskiktet vid tvåskiktslösningar och dualdensityprodukter är 60 kn/m 2. a < mm: mm Hardrock (ett skikt) Hardrock + A-Underlagsskiva: Följande förutsättningar gäller: Uppläggningsytan (b) ska vara minst 30 % av den totala takytan och min 35 mm bred..

15 Välj produkter som löpande kontrolleras! Här är Keymark-förfarandet din enda säkerhet När du väljer Rockwool isolering får du kvalitetssäkring på köpet. Rockwool AB är anslutna till den löpande kvalitetskontrollen för CE-märkta produkter och våra prdoukter är försedda med CE- och Keymark-beteckningen. Alla deklarerade värden kontrolleras löpande. Det är din säkerhet. Ett CEmärke är i sig självt inte ett kvalitetsmärke - bara en inträdesbiljett till den europeiska marknaden. Keymark är ett nytt, frivilligt europeiskt kontrollsystem som omfattar certifiering av produkter. Det är en oberoende tredjepartskontroll av produkternas egenskaper, bl a brandtekniska egenskaper. Så här läser du etiketterna Produktnamn Informationstext Format och paketinnehåll Samsvarscertifikat Deklarerad värmekonduktivitet (Lambda-värde). Lågt lambdavärde = högt isoleringsvärde. Deklarerat värmemotstånd (R-värde = Tjocklek/Lambda) Högt värde = högt isoleringsvärde Ytbeläggning Beskriver typen av ytbeläggning på produkten. CE-märket Produkten är klassificerad enl de harmoniserade kraven i produktstandarden. Produktionstidpunkt Dag-månad-år-klockslag Koder: MW mineralull NS-EN13162 standard för mineralull T2-klass för tjocklek/tolerans DS (TH) dimensionsstabilitet CS(1040 tramphållfasthet PL(S)500 punktkompression WS vattenupptagning på kort tid MU1 diffusionsmotstånd Därför kan Rockwool Takisolering ge dig säkra och hållbara resultat Takets kvalitet är inte något man bara värderar den dagen bygget är klart. Både under själva arbetet med takläggningen och vid användningen av takytan som arbetsområde ska takets kvalitet hålla måttet. Ovanstående parametrar som tryckhållfasthet och vattenavvisning är båda element som har stor betydelse för hur säker taklösningen är för framtiden. Med Rockwool Takisolering har du en kvalitetslösning. 15

16 Med Rockwool Miljöpall står takisoleringen på egna fötter Betydligt bättre arbetsmiljö Lättare och mer skonsamt arbete eftersom användande av miljöpallar möjliggör direkttransport av halva pallen med en specialutvecklad Miljöpallskärra utan belastande mellanlyft. Hantering med kärran kan utföras på alla typer av underlag också plåttak eftersom den är utrustad med dubbla hjul i mjuk gummikvalitet. Användning av Rockwool Miljöpall innebär ett minimum av träpallar på låglutande tak och därmed minskar antalet tunga lyft och avfallshanteringen. Det nya revolutionerande pallkonceptet från Rockwool består av takisoleringsskivor placerade på två fötter bestående av samma isoleringsmaterial och tjocklek som pallinnehållet. - först fötterna... - så takisoleringen... Betydligt bättre arbetsmiljö Lättare och mer skonsamt arbete eftersom användande av miljöpallar möjliggör direkttransport av halva pallen med en specialutveckad Miljöpallskärra utan belastande mellanlyft. Hantering med kärran kan utföras på alla typer av underlag- också plåttak - eftersom den är utrustad med dubbla hjul i mjuk gummikvalitet. Användning av Rockwool Miljöpall innebär ett minimum av träpallar på låglutande tak och därmed minskar antalet tunga lyft och avfallshanteringen. - och resultatet är Miljöpallen! 16

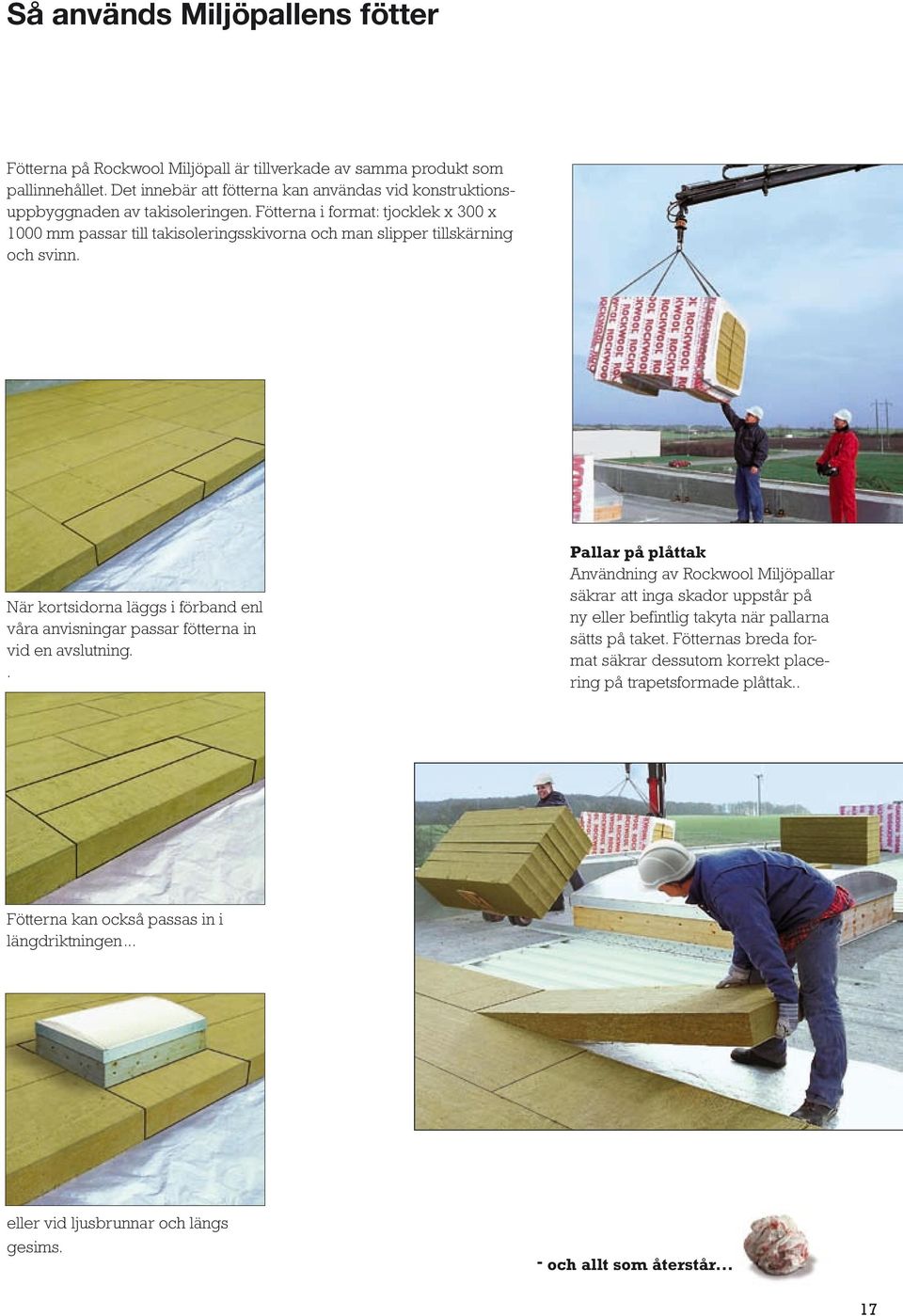

17 Så används Miljöpallens fötter Fötterna på Rockwool Miljöpall är tillverkade av samma produkt som pallinnehållet. Det innebär att fötterna kan användas vid konstruktionsuppbyggnaden av takisoleringen. Fötterna i format: tjocklek x 300 x 1000 mm passar till takisoleringsskivorna och man slipper tillskärning och svinn. När kortsidorna läggs i förband enl våra anvisningar passar fötterna in vid en avslutning.. Pallar på plåttak Användning av Rockwool Miljöpallar säkrar att inga skador uppstår på ny eller befintlig takyta när pallarna sätts på taket. Fötternas breda format säkrar dessutom korrekt placering på trapetsformade plåttak.. Fötterna kan också passas in i längdriktningen... eller vid ljusbrunnar och längs gesims. - och allt som återstår... 17

18 Tilläggsisolering Tilläggsisolering är lönsamt Många husägare är inte medvetna om hur lönsamt det är att tilläggsisolera taket samtidigt som taket läggs om. En tilläggsisolering innebär stora framtida kostnadsbesparingar samtidigt som energiresurser inte slösas bort. Den uppnådda energibesparingen kan betala hela rehabiliteringskostnaden inom loppet av några få år. Husägaren får dessutom ett tekniskt bättre tak med mindre risk för fuktskador, bättre inomhusklimat och dessutom lägre kostnader för uppvärmning resp luftkonditionering. Vid tilläggsisolering med Rockwool Takisolering kan skivorna läggas direkt på den gamla takbeläggningen. Används brännbar isolering måste befintlig takbeläggning tas bort och sektionering utföras enligt föreskrift. Luftade tak av trä med mycket kondens och fuktskador kan tilläggsisoleras på ovansidan och byggas om till utvändigt isolerade tak. Detta förutsätter expertis inom byggnadsfysik och kräver grundlig planering.. Hälsoaspekter Produkter av Rockwool stenull är inte brännbara, de ruttnar inte och suger inte till sig fukt eller lukt. De angrips inte av mögel eller bakterier. Isoleringsmaterialet innehåller inte formaldehyd och tillhör de byggnadsmaterial som har minst utstrålning av radon. Det är inte troligt att allergier kan utvecklas vid arbete med mineralull. WHO:s cancerforskningsinstitut IARC har ändrat klassificeringen av mineralullsprodukter från Grupp 2B möjligtvis cancerframkallande till Grupp 3 material som inte är klassificerade som en cancerrisk för människor. Teknisk support Rockwool AB har god erfarenhet av utvändig takisolering och hjälper gärna till med rådgivning från projekteringsstadiet fram tills bygget står klart. Kontakta oss för råd och vägledning redan i projekteringsfasen. Vi har också tagit fram ett databaserat beräkningsprogram för energibesparing och kan hjälpa till med beräkningar som visar hur stor energibesparingen blir vid tilläggsisolering av taket. Kvalitetssäkring Rockwool AB:s produkter är certifierade enl ISO
