1 Skillnader som märks

2 Två saker behövs för ett bra bygge - professionella hantverkare och bra byggmaterial Som professionell hantverkare är det viktigt att den levererade konstruktionen eller byggnaden motsvarar de krav som myndigheter och byggherrar ställer. De senaste årens ökade krav på brand-, ljud- och värmeisolering har ocksa medfört större krav på att isoleringsmaterialet monteras rätt. Inbyggda kvaliteter i Rockwool stenull ger en större säkerhet för att kraven tillfredsställs. I de flesta fall kommer du inte bara att få ett bättre resultat rent tekniskt utan du kan dessutom uppnå de ställda kraven genom att använda en enklare lösning än om du skulle använt en annan typ av isolering. I denna broschyr vill vi visa att det har betydelse vilken typ av isolering du väljer samt belysa vilka mervärden du uppnår genom att isolera med Rockwool. 2

3 Innehåll Skillnader som märks 4 Det handlar först och främst om värmen 6 Skillnaden mellan isoleringsmaterial märks först när det brinner 8 Material och brandpåverkan 10 Rockwool stenull dämpar buller och ger ökad komfort 11 70% av alla byggskador beror på fukt 12 Designfrihet med Flex Systemvägg 13 Utvändig takisolering 14 Teknisk isolering 15 Ökat krav på energibesparing 16 En stark medspelare 18 Svar dygnet runt 19 3

4 Skillnader som märks Termisk komfort Brandsikkerhed Rockwool stenull isolerar mot värme och kyla. Rockwool stenull isolerar både mot värme och kyla och är därför ett effektivt isoleringsmaterial för att spara energi och hålla en behaglig temperatur i byggnader. Man får en behaglig inomhustemperatur utan drag. Rockwool mineralull är tillverkad av sten - sten brinner inte. Rockwool stenull tillverkas av den stenart som är bäst lämpad för ändamålet diabas. Rockwool stenull tål därför temperaturer över 1000 C. En egenskap som kan spela en avgörande roll vid brand. Rockwool stenull har inbyggda kvaliteter som ger en extra kvalitetsförbättring jämfört med andra typer av mineralull. De inbyggda kvaliteterna kan inte ses med blotta ögat men visar sig både under och efter monteringen av isoleringen. I denna broschyr vill vi berätta om de många avgörande egenskaperna hos Rockwool-produkterna. Egenskaper, som hos den projekterande, den utförande och slutförbrukaren är lika viktiga som värmeisoleringsförmågan. Rockwool stenull ljudisolerar Rockwool stenull med luftfyllda hålrum som inbördes står i förbindelse med varandra, samt stenullens tyngd, medför att materialet har goda Lyd- og ljuddämpande egenskaper. støjregulerende Hållbara egenskaper Rockwool stenull är framställd av sten som är ett oorganiskt material. Det sker därför ingen nedbrytning av Rockwool-produkter, t ex genom åldring, krympning eller liknande. Rockwool stenull bevarar sin ursprungliga värmeisoleringsförmåga under konstruktionens hela livstid. Fugtafvisning Fuktavvisande Rockwool stenull är fukt- och vattenavvisande. Även om Rockwool stenull ser våt ut då den utsatts för regn är det bara de yttersta få millimetrarna som är fuktiga. Fukten torkar snabbt ur. Komfort og bæredygtighed Rockwool stenull - ett miljövänligt val Rockwool stenull är framställd av naturlig sten. Att använda en produkt från Rockwool är en ren miljöbesparing. Redan 3 veckor efter monteringen har en Rockwool-produkt i genomsnitt sparat lika mycket energi- och CO 2 -utsläpp som förbrukades vid tillverkningen. 4

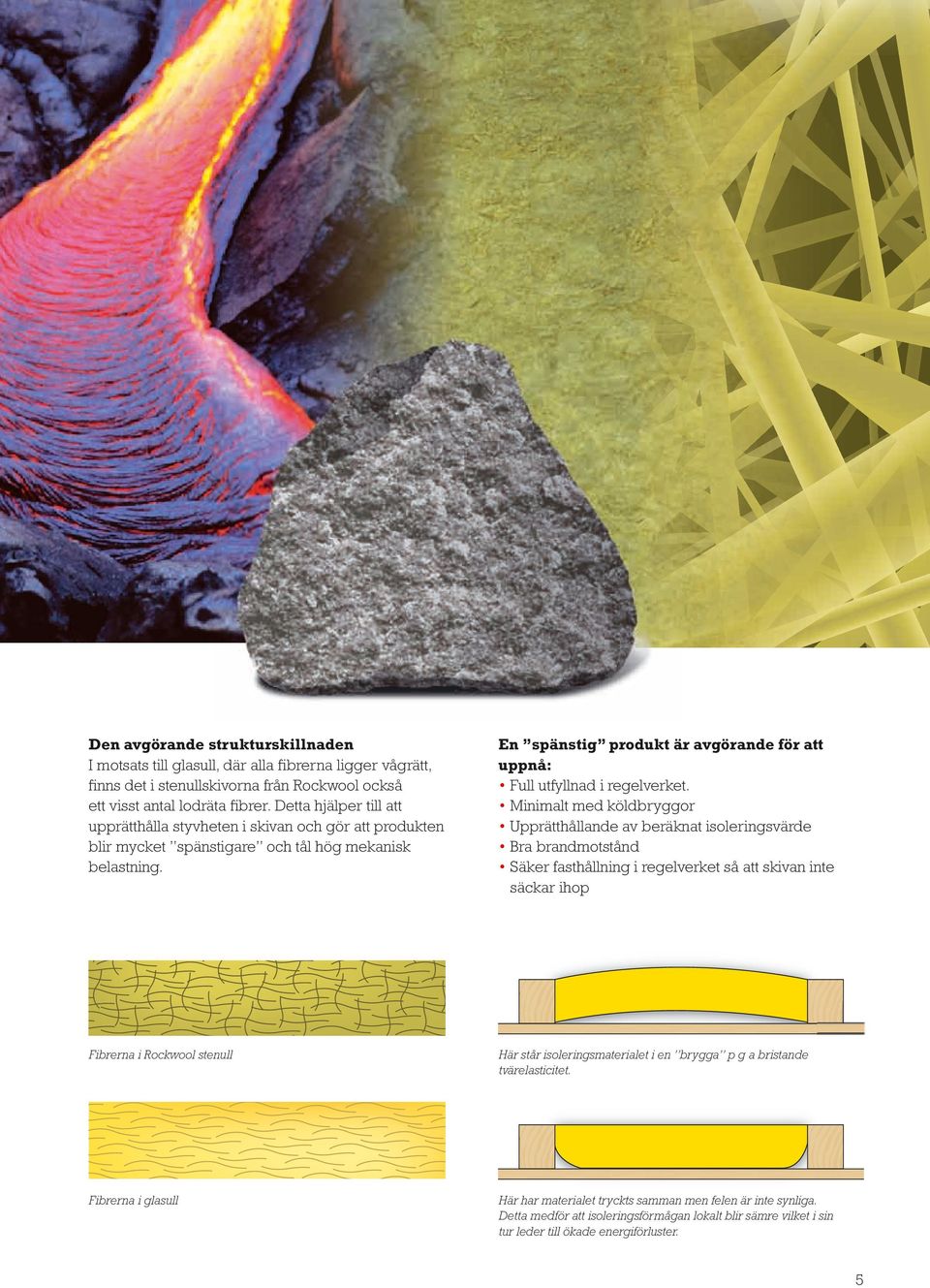

5 Den avgörande strukturskillnaden I motsats till glasull, där alla fibrerna ligger vågrätt, finns det i stenullskivorna från Rockwool också ett visst antal lodräta fibrer. Detta hjälper till att upprätthålla styvheten i skivan och gör att produkten blir mycket spänstigare och tål hög mekanisk belastning. En spänstig produkt är avgörande för att uppnå: Full utfyllnad i regelverket. Minimalt med köldbryggor Upprätthållande av beräknat isoleringsvärde Bra brandmotstånd Säker fasthållning i regelverket så att skivan inte säckar ihop Fibrerna i Rockwool stenull Här står isoleringsmaterialet i en brygga p g a bristande tvärelasticitet. Fibrerna i glasull Här har materialet tryckts samman men felen är inte synliga. Detta medför att isoleringsförmågan lokalt blir sämre vilket i sin tur leder till ökade energiförluster. 5

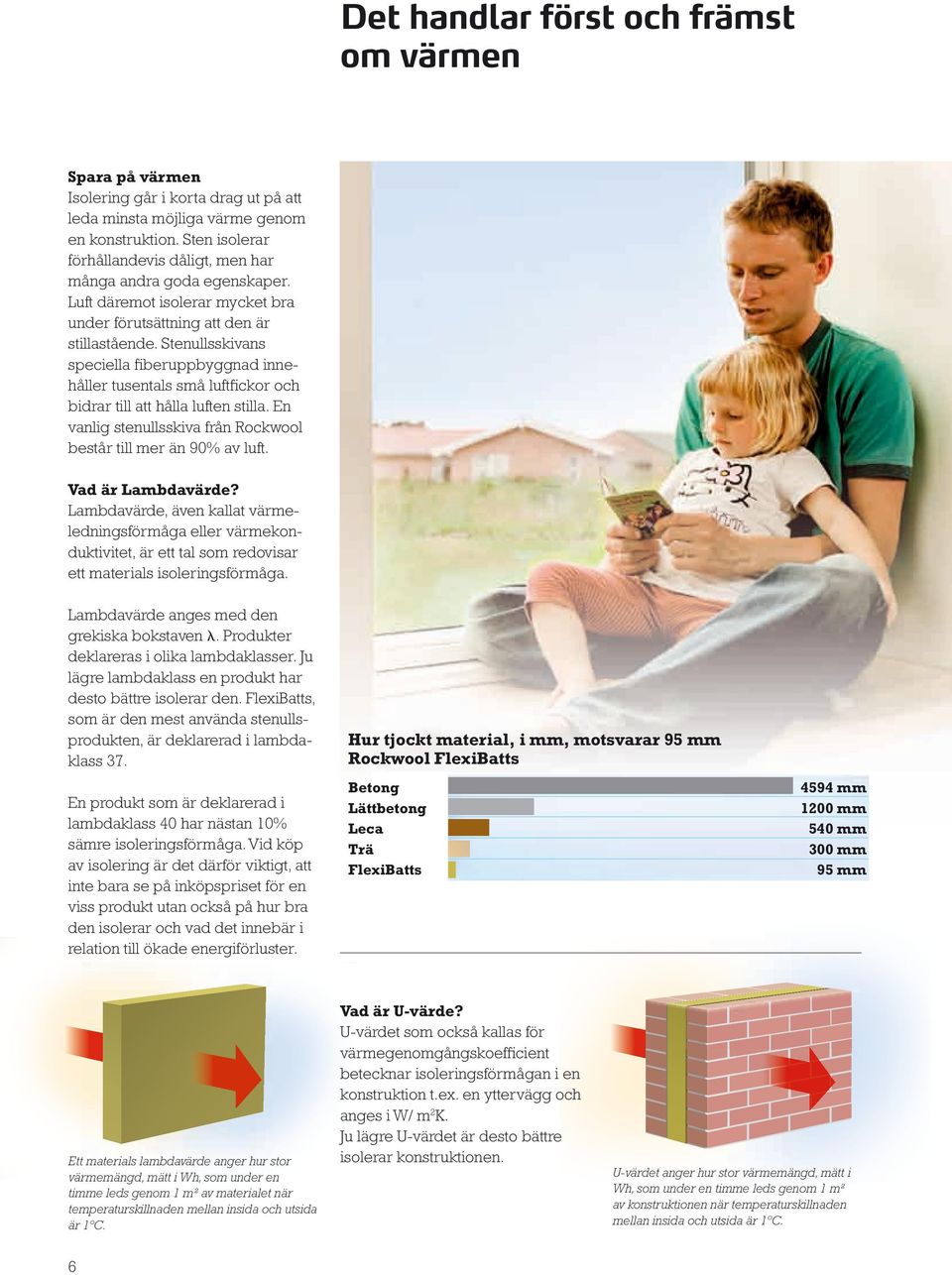

6 Det handlar först och främst om värmen Spara på värmen Isolering går i korta drag ut på att leda minsta möjliga värme genom en konstruktion. Sten isolerar förhållandevis dåligt, men har många andra goda egenskaper. Luft däremot isolerar mycket bra under förutsättning att den är stillastående. Stenullsskivans speciella fiberuppbyggnad innehåller tusentals små luftfickor och bidrar till att hålla luften stilla. En vanlig stenullsskiva från Rockwool består till mer än 90% av luft. Vad är Lambdavärde? Lambdavärde, även kallat värmeledningsförmåga eller värmekonduktivitet, är ett tal som redovisar ett materials isoleringsförmåga. Lambdavärde anges med den grekiska bokstaven. Produkter deklareras i olika lambdaklasser. Ju lägre lambdaklass en produkt har desto bättre isolerar den. FlexiBatts, som är den mest använda stenullsprodukten, är deklarerad i lambdaklass 37. En produkt som är deklarerad i lambdaklass 40 har nästan 10% sämre isoleringsförmåga. Vid köp av isolering är det därför viktigt, att inte bara se på inköpspriset för en viss produkt utan också på hur bra den isolerar och vad det innebär i relation till ökade energiförluster. Hur tjockt material, i mm, motsvarar 95 mm Rockwool FlexiBatts Betong Lättbetong Leca Trä FlexiBatts 4594 mm 1200 mm 540 mm 300 mm 95 mm Ett materials lambdavärde anger hur stor värmemängd, mätt i Wh, som under en timme leds genom 1 m2 av materialet när temperaturskillnaden mellan insida och utsida är 1ºC. Vad är U-värde? U-värdet Lambdav som också rdier kallas för W/ mk värmegenomgångskoefficient TØr stillest ende luft 0,024 betecknar isoleringsförmågan i en Rockwool Flexi A-batt 0,037 konstruktion t.ex. en yttervägg och Vand 0,600 anges i W/ m 2 K. Ju Leca lägre U-värdet är desto bättre 0,200 isolerar Fur u???? konstruktionen. 0,120 Beton 1,700 U-värdet anger hur stor värmemängd, mätt i Wh, som under en timme leds genom 1 m2 av konstruktionen när temperaturskillnaden mellan insida och utsida är 1ºC. 6

7 Köldbryggor Om en del av konstruktionen är sämre isolerad än den övriga delen kallas det för en köldbrygga. Träreglar i en isolerad vägg är en köldbrygga då trä isolerar ungefär 4 gånger sämre än stenull. Två lager istället för ett Köldbryggor samt otätheter får mycket större konsekvenser i konstruktioner med större isolertjocklekar. Därför ska isoleringen helst läggas i två lager med förskjuten skarv. Även andra otätheter, ihoptryckt isolering eller hål i isolering utgör en köldbrygga. Köldbryggor bör undvikas då de bland annat kan medföra låga ytskiktstemperaturer med dammkondens och mögelbildning. Isoleringen i två lager med förskjuten skarv för att minimera köldbryggor. Rockwool FlexiBatts Material av trä påverkas av värme, kyla och fukt. Det är därför viktigt att isoleringsmaterialet som används alltid kan ta upp variationerna i regelverk och bjälkar. Rockwool FlexiBatts är en unik skiva. Med en flexibel långsida som kan reglera skillnader på upp till 40 mm mellan reglarna. Det finns många fördelar för hantverkaren att använda FlexiBatts: Mindre mätning Tryck samman Tryck samman FlexiBatts-skivan med märkningen mot regeln. Sätt in Sät in skivan så att den blir helt plan. Släpp Släpp FlexiBatts-skivan som nu sluter tätt mellan reglarna utan köldbryggor. Mindre tillskärning Mindre spill Mindre avfall Bättre utfyllnad -inga köldbryggor Snabbare montering 7

8 Skillnaden mellan isoleringsmaterial märks först när det brinner Rockwool stenull "smälter" (ca 120 min.) Glasull "smälter" (ca 7 min.) Skum och plastmaterial (t.ex. XPS och EPS) "smälter" min. Byggnadsmaterial reagerar helt olika på höga temperaturer eller brandpåverkan. Detta gäller också isoleringsmaterial. Rockwool stenull tål över 1000 ºC utan att smälta. Bindemedlet i de yttersta lagren förångas vid temperaturer över 250 ºC men fibrerna står emellertid fortfarande upp och skyddar underliggande material mot ytterligare flampåverkan. Resten av isoleringen är därför fortfarande intakt och bidrar till att skydda konstruktionen. Byggnadsdelars förmåga att stå emot brand klassificeras efter Euroklasser i SS-EN Byggnadens brandmotstånd I korthet anger brandmotståndsförmågan hos en byggnadsdel hur länge denna del kan stå emot innan en brand sprider sig till nästa brandcell eller byggnadsdelen mister sin bärformåga. Se nedan. R - Bärförmåga E - Integritet I - Isolering Konstruktionen ska klara att bära en definierad last genom hela brandtestet. 8 Konstruktionen tillåts inte få några öppningar eller genomträngningar av varma gaser som kan medföra antändning av dess oexponerade sida eller närliggande material. Konstruktionen ska begränsa temperaturökningen på oexponerad sida.

9 36 x 148 mm träreglar isolerade med 150 mm Rockwool stenull. Regelverk isolerat med Rockwool stenull efter 50 min brand 36 x 148 mm träreglar isolerade med 150 mm glasull. Regelverk isolerat med glasull efter 50 min brand E - Integritet Rockwool stenull skyddar bakomliggande material under en brand. Detta bidrar till att det tar mycket längre tid innan det uppstår sprickor/glipor på en oexponerad sida. Efter 50 min är det hål i konstruktionen som är isolerad med glasull, medan gipsplattan bakom Rockwool stenull är intakt. I - Isolering Rockwool stenull har, även vid de höga temperaturer som förekommer vid en brand, en god värmeisolerande förmåga. Detta ger ett stort temperaturfall genom isoleringsskiktet och bidrar till att reducera risken för självantändning på en oexponerad sida av konstruktionen. Temp. C glasull Rockwool stenull Min

10 Material och brandpåverkan C 45 mm fasthållen Rockwool FlexiBatts 100 mm fasthållen Rockwool FlexiBatts 150 mm fasthållen Rockwool FlexiBatts 50 mm fasthållen glasull 100 mm fasthållen glasull min. Rockwool kan med sin överlägsna motståndsförmåga mot brand medverka till att du kan bygga enklare konstruktioner och samtidigt uppnå mycket större flexibilitet när det gäller materialval och utformningen av bygget. Genom att använda 95 mm Rockwool FlexiBatts och ett lager gips är det möjligt uppnå EI 60 på en brandavskiljande vägg. Exempel på brandavskiljande vägg med stenull Regel 45 x 95 mm, c/c 600 mm Stenull 95 mm 13 mm gips Exempel på brandavskiljande vägg med glasull. Regel 45 x 95 mm, c/c 600 mm Glasull 95 mm 2 x 13 mm gips 10

11 Rockwool stenull dämpar buller och ger ökad komfort db Ljud och buller De flesta människor utsätts ibland för buller. Undersökningar visar att över 20% av de konstruktioner som byggs enligt gällande krav trots detta blir ljudmässigt undermåliga. Ljudisolering Till ljudisolering mot internt buller i t.ex. enfamiljshus har Rockwool stenull speciella produktuppbyggnad en avgörande betydelse i t.ex. dubbelväggar. Risken för att ljudet fortplantar sig minskar, och en bättre ljudisolering för skiljeväggar uppnås. Samma resultat fås gällande störande ljud utifrån. Val av rätt isoleringsprodukt kan därför vara avgörande. I stenullsprodukter från Rockwool är det fibrernas uppbyggnad med luftfyllda hålrum samt stenullens tyngd som bidrar till att skapa produktens låga luftgenomsläpplighetstal och därmed goda ljudabsorberande egenskaper. Det är ofta lättare att prata om procent än om db: 1 db: En förändring som just är så stor att den märks. 3 db: En stor förändring hörs tydligt, motsvarar en förändring av hörselintryck på 20%. 6 db: En förändring av hörselintrycket på 35%. 10 db: En förändring av hörselintrycket på 50%. R w = 40 db R w = 44 db Exempel: Stålprofilvägg som är klädd med 2 x 2 gipsskivor. Isolering med Rockwool stenull förbättrar ljudmiljön 20%. 11

12 70% av alla byggskador beror på fukt Rockwool stenull är inte kapillärsugande Isoleringsmaterial ska inte vara kapillärsugande, dvs materialet får inte suga åt sig vatten. Rockwool stenull är inte kapillärsugande och kan användas som kapillärbrytande skikt i konstruktioner mot mark. Grus Tegel Trä Rockwool Makastenull dam Kapilärsugande effekt mätt i meter Rockwool stenull är fukt- och vattenavvisande Fukt i isoleringen sänker isolervärdet i materialet. Om Rockwool stenull ligger ute i regnväder ser materialet vått ut men det är bara de yttersta millimetrarna som är fuktiga. Rockwool stenull är vattenavvisande och tar bara upp vatten om det trycks eller pressas in i materialet. När trycket upphör vill vattnet försvinna och materialet torkar. Därmed återskapas materialets ursprungliga isolervärde. 18 0,8 Grus Provning enligt EN ,3 l 12 0 Tegel Trä 0 Rockwool Makastenull dam Rockwool stenull är diffusionsöppen Rockwool stenull är ett diffusionsöppet material. Vattenånga kan alltså passera genom materialet och samtidigt kylas utan att kondensera inne i materialet. Därmed behålls produktens goda isolerförmåga.

13 Designfrihet med Flex Systemvägg Skydda fasaden Genom utvändig heltäckande isolering uppnås ett optimalt skydd för den bärande delen av konstruktionen som placeras varmt och fuktsäkert. Rockwool erbjuder flera olika produkter som på annat sätt bidrar till att bryta köldbryggor. Flex Systemvägg består av specialutvecklade komponenter som tillsammans är utprovade som ett system. Montage är okomplicerat och kräver inga specialverktyg. Flex Systemvägg passar vid nybyggnation såväl som vid renovering. Flex Systemvägg Flex Systemvägg monteras som utvändig fasadisolering. Flex-zoner på två sidor gör skarvar täta och ger en fasad utan köldbryggor. Med ett utvändigt heltäckande isolerskikt hålls den bärande konstruktionen varm vilket betyder att risken för fuktskador minskar. Flex Systemvägg kan användas mot regelväggar som kläs med OSB- eller plywoodskivor, väggar av massivträ eller tunga väggar som betongväggar. Västkustskivan Genom att isolera den yttre delen av väggen med Rockwool Västkustskiva fås en heltäckande isolering. Isoleringen bryter då alla köldbryggor och ger ett bra skydd mot fukt. Västkustskivan har ett ytskikt av glasfiber och ger den vindtäthet som krävs, inget ytterligare utvändigt vindskydd behövs. 13

14 Utvändig takisolering Systemtak Rockwool stenulls unika egenskaper gör produkten optimal för utvändig takisolering. Att den är tramphållfast, vattenavvisande och formstabil gör den till en av marknadens klart bästa alternativ inom området. En extra trygghet Det är vanligt att låglutande tak finns på större byggnader där det vistas många människor t.ex. köpcenter, sjukhus och arenor. Då blir isoleringens brandegenskaper extra viktiga. Hardrock Energy - ett helt system Hardrock Energy är ett taksystem från Rockwool för låglutande tak. Skivorna är uppbyggda av två skikt med olika densitet. Toppskiktet är hårt och fördelar belastningen i det mjukare bottenskiktet som anpassar sig till eventuella ojämnheter. HardRock Energy innehåller också ett stort urval olika produkter för falluppbyggnad. Därmed ordnas takavvattningen snabbt och enkelt. 14

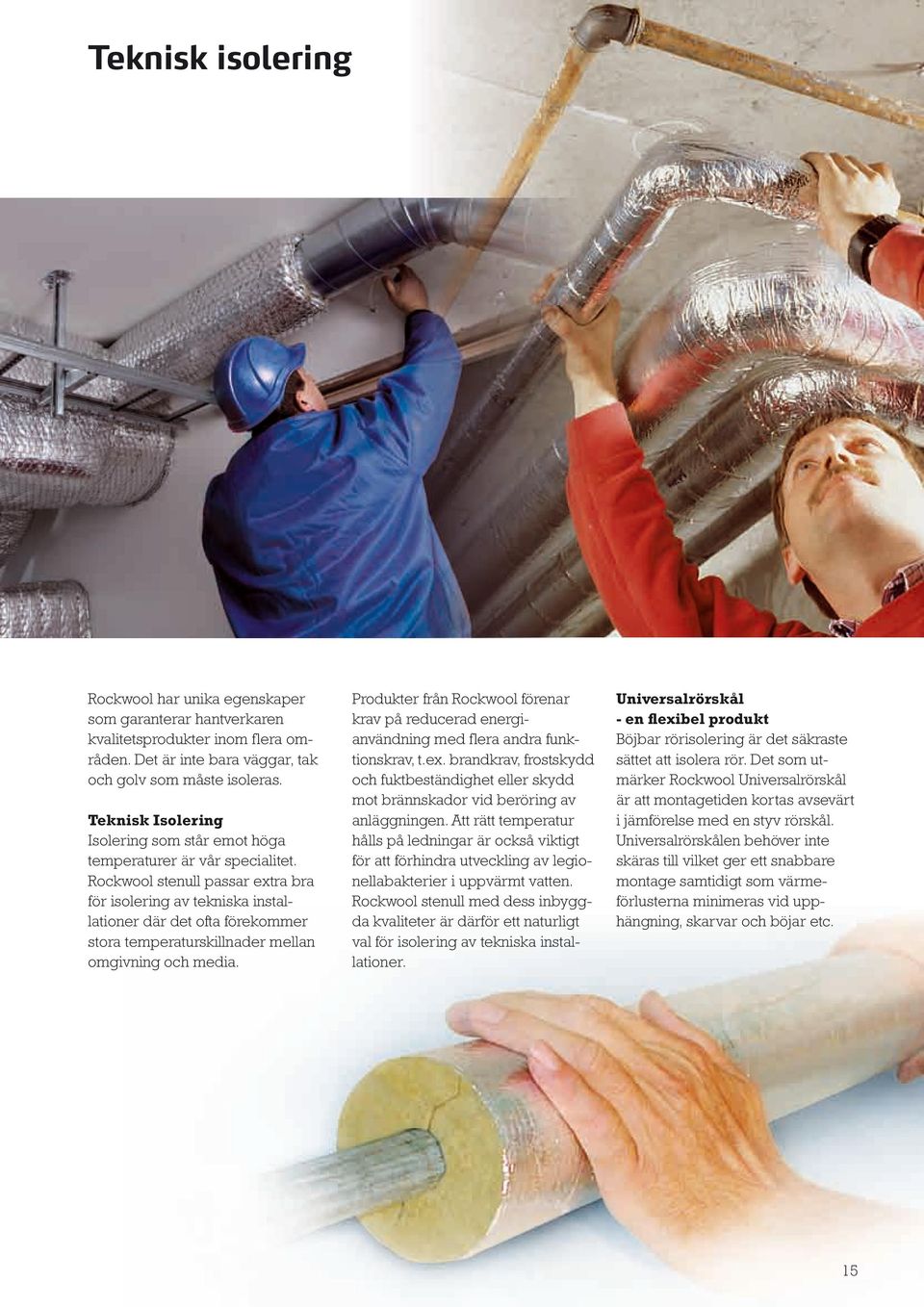

15 Teknisk isolering Rockwool har unika egenskaper som garanterar hantverkaren kvalitetsprodukter inom flera områden. Det är inte bara väggar, tak och golv som måste isoleras. Teknisk Isolering Isolering som står emot höga temperaturer är vår specialitet. Rockwool stenull passar extra bra för isolering av tekniska installationer där det ofta förekommer stora temperaturskillnader mellan omgivning och media. Produkter från Rockwool förenar krav på reducerad energianvändning med flera andra funktionskrav, t.ex. brandkrav, frostskydd och fuktbeständighet eller skydd mot brännskador vid beröring av anläggningen. Att rätt temperatur hålls på ledningar är också viktigt för att förhindra utveckling av legionellabakterier i uppvärmt vatten. Rockwool stenull med dess inbyggda kvaliteter är därför ett naturligt val för isolering av tekniska installationer. Universalrörskål - en flexibel produkt Böjbar rörisolering är det säkraste sättet att isolera rör. Det som utmärker Rockwool Universalrörskål är att montagetiden kortas avsevärt i jämförelse med en styv rörskål. Universalrörskålen behöver inte skäras till vilket ger ett snabbare montage samtidigt som värmeförlusterna minimeras vid upphängning, skarvar och böjar etc. 15

16 Ökat krav på energibesparing Utveckling av isoleringstjocklek mm Ökad isoleringstjocklek ställer större krav på isoleringsprodukter och monteringen av dessa. Små isoleringsfel och ojämnheter får större konsekvenser med ökade tjocklekar. Livscykelanalys 2010 Energibesparing Efter 3 veckor År 2060 Redan efter 3 veckor har en produkt från Rockwool i genomsnitt sparat lika mycket energi som gick åt för att producera den. år Byggnader förbrukar mer än 40% av all energi i Europa och är en av de största orsakerna till utsläppen av CO 2. Energidirektivet EPBD (Energy performance of building directive) utgör basen för hur varje land inom EU ska utforma nationella regelverk om energihushållning i byggnader. Huvudmålen till 2020 är att minska utsläppen av koldioxid med 20% jämfört med 1990 års nivå, 20% av den energi som används inom EU ska komma från förnyelsebara källor och den totala energianvändningen ska minska med 20%. Till år 2020 ska Boverkets byggregler (BBR) avsnitt 9 behandla de lägsta krav som ställs på energihushållning i Sverige. Generellt kan sägas att det låga uppvärmningsbehovet uppnås primärt genom att isoleringstjocklekarna i byggnader ökas, köldbryggor undviks och montering av vind- och ångspärr utförs noga. 16

17 Ökade isoleringstjocklekar ställer större krav på isoleringsprodukterna och monteringen av dessa. Små isoleringsfel och ojämnheter kommer att få långt större konsekvenser än tidigare då koncentrationen av kall (och fuktig) luft kommer att bli mycket större än i dagens konstruktioner där de fördelas på en tunnare isoleringsyta. För att få kontroll över det totala energibehovet är det viktigt att kunna kontrollera värmeströmmen mellan enskilda rum och våningar. Genom isolering av invändiga väggar och våningsskiljande bjälklag uppnås förutom en bättre energikontroll en betydligt reducerad bullernivå och mindre risk för brandspridning mellan rummen. Tilläggsisolering - en god investering Att tilläggsisolera en byggnad kommer alltid att vara lönsamt och oftast har kostnaden betalat sig redan efter några få år. På vår hemsida kan du lätt beräkna var det är mest lönsamt för dig att tilläggsisolera. Oavsett om det är tak, vägg, vind eller golv som ska isoleras har Rockwool alltid en produkt som passar ditt behov. I en dåligt isolerad vägg är värmeförlusten stor över hela väggytan och ett felaktigt utfört isoleringsarbete får små konsekvenser. I en väl isolerad vägg är värmeförlusten över väggytan minimal och ett felaktigt utfört isoleringsarbete får större konsekvenser. 17

18 En stark medspelare Rockwool International A/S är världens ledande producent av stenull. Koncernen grundades i Danmark 1937 och har idag fabriker i Europa, Nordamerika och Asien. Vår säljstyrka i Sverige opererar lokalt och från våra fabriker får du leveranserna till dörren/byggarbetsplatsen....och helt andra saker De goda ljudabsorberande egenskaperna har resulterat i utveckling av akustiktak och lösningar för buller- och vibrationskontroll till bullerskärmar. Stenullen har också vidareutvecklats till växtsubstrat för drivning av blommor och grönsaker. Rockwool mer än du tror I den här broschyren nämns byggisolering, teknisk isolering och isolering för låglutande tak. Men stenull är så mycket mer. Marin och off-shore Inom sektorn marin och off-shore är effektiv brandisolering viktig p g a den stora brand- och explosionsrisken. Många stora rederier och oljebolag använder produkter från Rockwool eftersom de är brandhämmande. 18

19 Svar dygnet runt På vår hemsida finner du inte bara produktguide och konstruktionsguide. Här hittar du också diverse hjälpmedel som förenklar din arbetsvardag. Rockwool Energiprogram Det finns flera beräkningsprogram på Rockwool Energiprogram ger dig en unik möjlighet att kostnadsfritt och snabbt beräkna en byggnads energianvändning. Du kan registrera dig och spara dina beräkningar. När du är färdig kan du skriva ut en rapport där resultaten jämförs med gällande kravnivåer. 19
