Luftbehandlingsaggregat TopMaster. Styr- och reglerutrustning

Transkript

1 Styr- och reglerutrustning

2 Innehåll Elanslutning Elskåp...3 Elanslutning och rekommenderad avsäkring...3 Givare och tillbehör Givare och tillbehör...4 Temperaturgivare...5 Spjällställdon...5 Vattenvärme...6 Vätskekyla...6 Elbatteri...6 DX-kyla...6 Ventilställdon och ventil för värme och kyla...7 Anslutning av externa komponenter...8 Montering, anslutning Montering av kontrollpanel...9 Handhavande Allmänt, generella knappar och symboler...10 Startsidan, beskrivning...11 Startsida och undermenyer...12 Undermenyer...13 Inställningar Tid/datum och språk...14 Inloggning...15 Installatörer och servicepersonal...15 Injustering Injustering av fläktarnas varvtal...16 Tidkanaler Tidkanaler...17 Reglerfunktioner Reglerfunktioner...20 Parameterlista Parameterlista...23 Fläkt Woods 8217 SE Rätt till ändringar förbehålls

3 Elskåp, elanslutning, avsäkring Elskåp 1 Elanslutning och rekommenderad avsäkring Elanslutning sker på plint i elskåp. Separat lastfrånskiljare ska användas t. ex. RDTZ Avsäkring Avsäkra aggregatets inkommande matning: Storlek 030 med 10 AT Storlek 050 med 16 AT 2 Avsäkring för eventuell DX-kyla görs separat. Matning 3 x 400 V för aggregat med elbatteri 1 x 230 V för aggregat med vattenbatteri, fas kopplas till plint L Anslutning inkommande matning 2. Styrkort 3. Kondensator, rotor 4. Säkringar 5. Transformator, 230 V/24 V Fläkt Woods 8217 SE Rätt till ändringar förbehålls

4 Givare och tillbehör Givare och tillbehör Alla givare och tillbehör ansluts till TopMaster via anslutningar i elskåpet. Kablar till externa komponenter fästs i elskåpet mot najskenan, t.ex. med buntband. Därefter läggs kabeln mot cellplastlisten på aggregatet (se bild 1). När alla kablar är anslutna till plint och kablarna fästa mot najskenan, läggs locket till elskåpet på plats och fästs med tillhörande skruv (se bild 2). Cellplasten, som är semielastisk, kommer långsamt att anpassa sig efter kablarnas form varvid genomföringen blir tät (se bild 3). Information om hur olika tillbehör ska monteras och anslutas finns beskrivet i efterföljande stycken. Bild 1. Kablarna fästs mot najskenan med buntband och läggs mot cellplastlisten på aggregatet. Bild 2. När kablarna är anslutna till plint och fästa mot najskenan, läggs locket till elskåpet på plats. Bild 3. Den semielastiska cellplasten kommer långsamt att anpassa sig efter kablarnas form och genomföringen blir tät. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

5 Givare och tillbehör Temperaturgivare Aggregatet är som standard försett med tre fabriksmonterade temperaturgivare: Tilluftsgivare GT1 Placerad vid tilluftens anslutningsstos. Uteluftsgivare GT3 Placerad vid uteluftens anslutningsstos. Frånluftsgivare GT12 Placerad vid frånluftens anslutningsstos. Övriga givare: Rumsgivare GT2 Ingår då rumsreglering är valt och ersätter då frånluftsgivare GT12. Avsedd för placering på innervägg. Givaren bör placeras på en plats med god luftcirkulation och inte utsättas för direkt solstrålning. Levereras löst utan kabel. Frysskyddsgivare GT5 Ingår som standard då aggregatet är utrustat med vattenbatteri. Monteras på batteriets returledning. Observera! Då kylbatteri monteras i kanalen måste tilluftsgivaren flyttas från aggregatet ut i kanalen efter kylbatteriet. Filtervakter (tillbehör) Filtervakter GP1 och GP2 medlevereras löst. Anslut slang till mätuttag. Önskad larmgräns över filter ställs in med ratt på givaren. För montage, se även medlevererat datablad. Flödesvakt (tillbehör) Flödesvakter GP1 och GP2 medlevereras löst. För montage se även medlevererat datablad. Anslut slang till mätuttag. Flödesvakter går ej att kombinera med filtervakter. Spjäll med ställdon (tillbehör) Tvåläges med fjäderretur, 15 Nm, 24 VAC Spjäll med monterat ställdon levereras löst. Timer, förlängd, forcerad drift Eventuell timer medlevereras löst. Då tryckknapp används måste den interna timern i regulatorn ställas till önskad tid. Funktion av styringångar timer 1 (T1) och timer 2 (T2) kan väljas enligt tabell nedan. Timerfunktion 1 Timer 1 Timer 2 Manuellt/Autoläge 0 0 Lågfart 1 0 Normalfart 0 1 Högfart 1 1 Timerfunktion 2 (förinställd) Timer 1 Timer 2 Manuellt/Autoläge 0 0 Lågfart 1 0 Högfart 0 1 Stopp 1 1 Timerfunktion 3 Timer 1 Timer 2 Manuellt/Autoläge 0 0 Normalfart 1 0 Högfart 0 1 Stopp 1 1 Timerfunktion 4 Timer 1 Timer 2 Stopp 0 0 Manuellt/Autoläge 1 0 Stopp 0 1 Högfart 1 1 Timerfunktion 5 Timer 1 Timer 2 Stopp 0 0 Manuellt/Autoläge 1 0 Stopp 0 1 Normalfart 1 1 Fläkt Woods 8217 SE Rätt till ändringar förbehålls

6 Givare och tillbehör Tryckvakt rotor (tillbehör) Tryckvakt rotor (GP7) för avfrostning, fabriksmonteras. Vattenvärme Cirkulationspump (CP1) och ventilställdon (SV1 för vattenvärme. Om pumpmotorn inte har inbyggd larmenhet kan motorskydd användas för att erhålla en larmsignal. Komponent Plint Anslutning Anmärkning Cirkulations- CP1 Start C-N-PE Pumpmatning pump CP1 (230 VAC max 2A*) Ventilställdon Vätskekyla CP1 Start N0 - L1 Bygel vid cirkulationspump CP1 Alarm NO - C Potentialfri larmingång, leveransutförande NO, konfigurerbart SV1 Control Y- M- G- GO *) Totala strömförbrukningen för kyla och värme får max uppgå till 2 A. Cirkulationspump (CP2) och ventilställdon (SV2) för vätskekyla kopplas in enligt tabell. Om pumpmotorn inte har inbyggd larmenhet kan motorskydd användas för att erhålla en larmsignal. Elbatteri Om elvärmare är beställd är den färdigkopplad. Eventuellt elbatteri är fabriksmonterat. DX-kyla Styrsystemet Curo kan hantera DX-kyla, 1-steg. OBS! DX-batteri ingår ej i aggregatleveransen. För konfigurering, se Reglerfunktioner. För inkoppling se nedanstående tabell. Komponent Funktion Plint Anslut- L e v e r a n s - ning utförande 1-stegs Dx-kyla Start kyla CP2 Start C-NO Start: 10%, Stopp: 0% Brandfunktion Externt brandlarm kan anslutas till plint i elskåp för stopp av aggregat. Summalarm Larm CP2 Alarm NO - C NO Potentialfri kontakt, maxbelastning 24 V, 200 ma. TopMaster har en summalarmutgång som kan väljas att indikera A-larm eller både A- och B-larm. Komponent Plint Anslutning Anmärkning Cirkulations- CP2 Start C-N-PE Pumpmatning pump CP2 (230 VAC max 2A*) CP2 Start N0 - L1 Bygel vid cirkulationspump CP2 Alarm NO - C Potentialfri larmingång, leveransutförande NO, konfigurerbart Ventilställdon SV1 Control Y- M- G- GO *) Totala strömförbrukningen för kyla och värme får max uppgå till 2 A. Observera! Då kylbatteri monteras i kanalen måste tilluftsgivaren flyttas från aggregatet ut i kanalen efter kylbatteriet. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

7 Givare och tillbehör Ventilställdon för värme SV1 och kyla SV2 Ansluts till plint i elskåp. Slaglängd 5,5 mm. Avsedd för montage på 2-vägs och 3-vägs ventiler av typ VVG44 eller VXG44. 3-vägs ventil VXG Bypass stängs genom att spindeln rör sig inåt, bypass öppnas genom att spindeln rör sig utåt. Tillåtna monteringssätt Tillåtna monteringssätt Ventil för värme och kyla Ventil och ventilställdon kan enkelt monteras utan special verktyg. För att förlänga livslängden på ventilen bör ett smutsfilter monteras innan ventilen. 2-vägs ventil VVG Flödet ökas genom att spindeln rör sig inåt, flödet minskas genom att spindeln rör sig utåt. Observera att tvåvägsventilen ej kan användas som trevägsventil. Vid montering av 3-vägsventil kontrollera enligt följande: Blandning från A / B till AB Fördelning från AB till A / B Flödesriktningen på ventilen är utmärkt med en pil. Tillåtna monteringssätt Fläkt Woods 8217 SE Rätt till ändringar förbehålls

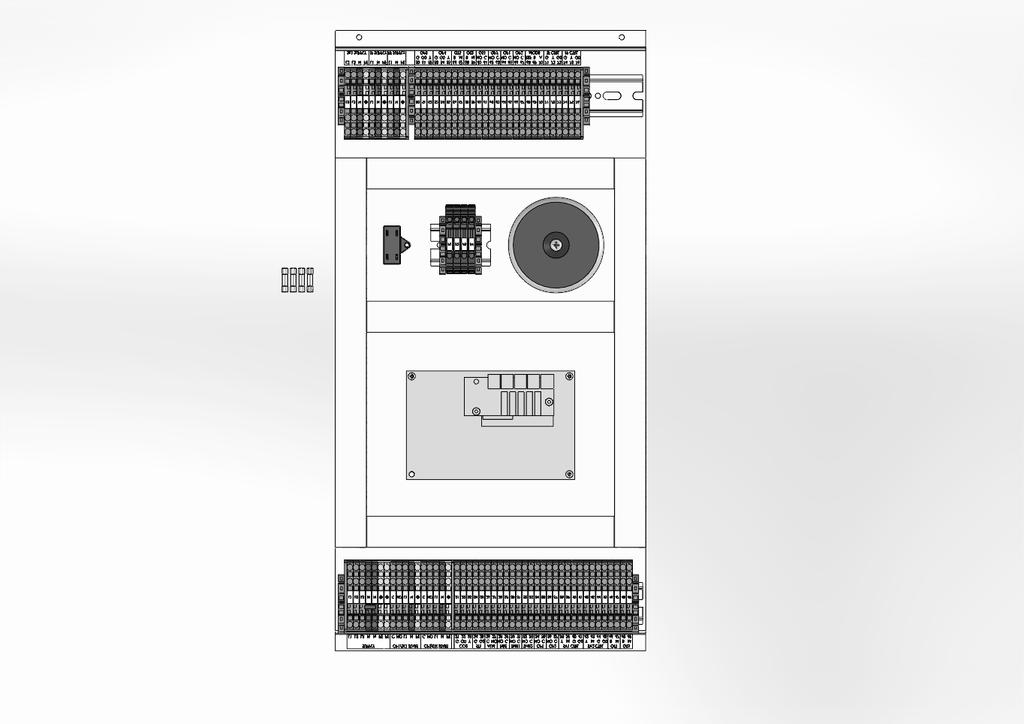

8 Givare och tillbehör Anslutning av externa komponenter CP1/SK1 Start 2. CP2/DX Start 3. CO 2 4. ST1 5. ALM, Summalarmutgång, max 24 V, 200 ma 6. Fire, Brandlarm 7. TMR1, Timeringång 1 8. TMR2, Timeringång 2 9. CP1, larm värme 10. CP2, larm kyla 11. SV1 CTRL, styrsignal värme 12. SV2 CTRL, styrsignal kyla 13. GT1 14. GT3 15. SK1 Supply, matning elbatteri 16. TF Supply 17. FF Supply 18. GP3 19. GP4 20. GT5 21. GT2 22. GS1 23. GP7 24. GP1 25. GP2 26. MODB, Modbus RS TF CTRL, styrsignal tilluftsfläkt 28. FF CTRL, styrsignal frånluftsfläkt Fläkt Woods 8217 SE Rätt till ändringar förbehålls

9 Montering, anslutning 1. Öppna kontrollpanelen med hjälp av en skruvmejsel. 5. Anslut kabeln på baksidan av displayen enligt bilden ovan. Obs. Ta ej på elektroniken. 2. Lyft ur displayen ur kapslingen. 3. Träd anslutningskabeln genom ett passande hål och gör vid behov ett uttag för kabeln i höljets sida. 4. Montera kapslingen direkt på vägg eller med hjälp av skruvarna i en kopplingsdosa. Tryck tillbaka displayen i kapslingen. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

10 Allmänt, generella knappar och symboler Allmänt Denna instruktion förklarar hur kontrollpanel Curo Touch fungerar, den är ett komplement till värmeåtervinningsaggregatets instruktion. Kontrollpanelen är försedd med en touchdisplay. För att navigera i menyerna använd fingret eller baksidan av en penna. När strömmen slås på laddas alla menyer in, detta tar ca sekunder. Därefter visas startsidan. Rengöra displayen Gör aggregatet strömlöst genom att koppla från strömsladden. Torka försiktigt displayen med en mjuk, torr duk utan slipeffekt. Om märken kvarstår, fuktar du duken lätt med ett rengöringsmedel som är speciellt framtaget för LCDeller mobilskärmar och sveper sedan försiktigt duken i riktning från överkant till nederkant. Använd aldrig andra rengöringsmedel, dessa kan innehålla ammoniak eller andra tillsatser som kan skada displayen. VIKTIGT: Spreja aldrig eller häll någon form av vätska direkt på displayen. Rengör kontrollpanelen endast då systemet är strömlöst. Generella knappar och symboler Nedanstående knappar och symboler är generella och finns på många menysidor. Hemknapp, för att återgå till startsidan. Tillbakaknapp, för att ångra och återgå till föregående sida. Bekräftaknapp, för att bekräfta och gå vidare. Ändra ett värde. Alternativ 1: tryck på pilarna för att öka eller minska värdet. Alternativ 2: tryck direkt på värdet och mata in önskade siffror (se nedan). Använd sifferknapparna för att mata in ett värde. Bekräfta med ångra med. eller Läsvärde (utan ruta), går ej att ändra. Läs och skrivvärde (med ruta), går att ändra. Vissa undermenyer har flera sidor. klicka på rulllistens övre respektive nedre del för att bläddra mellan sidorna. OBS! Markören går ej att dra i höjdled. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

11 Startsidan, beskrivning Statusrad Återvinning aktiv Eftervärmare aktiv Avfrostning pågår Kyla aktiv Aktuellt börvärde Klocka Larm Inget larm B-larm A-larm Driftsstatus Manuellt läge Autoläge Tryckstryrning Flödesstyrning Timer 1 Timer 2 Timer 1/Timer 2 Driftslägen Stopp Lågfart Normalfart Högfart Fläkt Woods 8217 SE Rätt till ändringar förbehålls

12 Handhavande, startsida och undermenyer Genväg till inställning av temperaturbörvärde Genväg till inställning av datum och tid Larm Se sidan 13. Välj driftstatus Se sidan 13. Meny Se sidan 13. Lågfart Normalfart Högfart Tryck på respektive fält för att välja driftsläge. Endast i manuellt läge. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

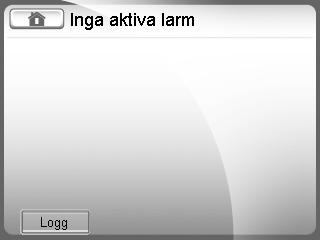

13 Handhavande, undermenyer Välja driftsstatus Symbol på startsidan visar driftsstatus. Tryck i fläktsymbolens centrum för att ändra statusen. Meny Manuellt läge Stoppläge Autoläge, aggregatet styrs via tidskanaler Larm Symbol på startsidan visar larmstatus. Inget larm B-larm A-larm Tryck på symbolen för att komma in i larmhanteringen. Temperaturer Här ställer du in önskat börvärde. Fabriksinställning är 19 C. Temperaturer, utsignaler mm är endast för avläsning. Fläktstatus Hastigheten för till- och frånluftsfläkten kan avläsas från % eller som 0 (avstängda). Vid tryck- eller flödesinställning visas aktuella värden. Luftkvalitet (Ej aktuellt för TopMaster). Systemöversikt Exempel 1. Inget larm Exempel 2. Aktiva larm Version manöverpanel IP Oktett 1 Bootloader manöverpanel IP Oktett 2 Version styrkort IP Oktett 3 Bootloader styrkort IP Oktett 4 Aggregattyp Återställa larm För att återställa larm, tryck på Återställ efter respektive larm eller på Återställ alla (överst till höger). Om larmet kvarstår återkommer det på displayen och orsaken måste åtgärdas innan återställning. Tidkanaler Endast avläsning. För inställningar, se sidan 17. Inställningar Se sidan 14. Larmhistorik Fläkt Woods 8217 SE Rätt till ändringar förbehålls

14 Inställningar, datum/tid, språk Inställningar För att komma till menyn Inställningar gör enligt följande: Datum/Tid 1. Tryck på kugghjulen. 1. Ställ in datum och gå vidare med knappen Bekräfta 2. Tryck på skiftnyckeln. 2. Ställ in tid. Bekräfta Välj språk 3. I denna meny ställs datum, tid och språk in. Dessutom finns möjlighet för installatör och servicepersonal att logga in och komma åt ytterligare parametrar. 1. Tryck på flaggan. Bekräfta Fläkt Woods 8217 SE Rätt till ändringar förbehålls

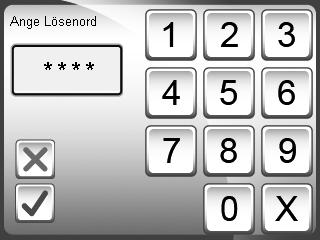

15 Inställningar, logga in, installatör och servicepersonal Logga in För att komma in i Inställningar för installatör och servicepersonal krävs inloggning. Default (förinställt) lösenord är Detta kan ändras i efterhand. 1. Ange rätt lösenord. Bekräfta Inställningar för installatör och servicepersonal För injustering av fläktar, se efterföljande kapitel Injustering på sidan 16. För övriga inställningar, se Parameterlista. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

16 Injustering Injustering För att injustera fläktarnas varvtal, gå in på Meny/ Inställ ningar/logga in och välj 2. Injustering. Alternativ 2 - Mata in önskat värde, bekräfta med. Alternativ 1 Alternativ 2 Hastigheterna för respektive driftsläge kan ändras på två sätt: Alternativ 1 - Tryck på benämningen Alternativ 2 - Tryck på värdet Efter avslutad inmatning, tryck på knappen Bekräfta och gör sedan motsvarande inställning på tilluftsfläkten. Alternativ 1 - Använd ±-knapparna Fläkt Woods 8217 SE Rätt till ändringar förbehålls

17 Tidkanaler Tidkanaler Regulatorn har tre typer av interna tidkanaler: Veckoprogram, dagprogram och period. Först programmeras veckoprogrammet med önskade scheman. Därefter utnyttjas eventuellt dagprogram och period för att lägga in undantag, till exempel helger och semester. Respektive tidkanal behöver även aktiveras. Detta görs genom att trycka på den grå bocken. Grön bock indikerar att tidkanalen är aktiv. Prioritetsordning Då flera aktiverade program överlappar varandra gäller följande: Högst prioritet: Period 4 Period 1 Dag 4 Dag 1 Veckoprogram 8 Lägst prioritet: Veckoprogram 1 Veckoprogram (1-8) Med hjälp av ett veckoprogram kan aggregatet programmeras att gå i låg-, normal-, högfart alternativt stopp. Exempel 1 Aggregatet skall gå i normalfart mellan 08:00 och 18:00 vardagar och övrig tid skall aggregatet vara avslaget. Dag Tid Fläkthastighet Måndag 8-18 Normal Tisdag 8-18 Normal Onsdag 8-18 Normal Torsdag 8-18 Normal Fredag 8-18 Normal Annan tid Stopp Endast Veckoprog 1 ska vara aktiverat. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

18 Tidkanaler, forts. Exempel 2 Aggregatet skall gå i normalfart mellan 08:00 och 18:00 måndag till torsdag, fredagar mellan 08:00 och 17:00 och lördagar mellan 10:00 och 14:00. Övrig tid skall aggregatet vara avslaget. Veckodag Tid Fläkthastighet Måndag 8-18 Normal Tisdag 8-18 Normal Onsdag 8-18 Normal Torsdag 8-18 Normal Fredag 8-17 Normal Lördag Normal Annan tid Stopp Exempel 3 Aggregatet skall gå i normalfart mellan 08:00 och 18:00 vardagar och övrig tid skall aggregatet gå på lågfart. Vid lågfart skall temperatubörvärdet sänkas med två grader. Veckodag Tid Fläkthast. Börvärde Måndag 8-18 Normal 0 C Tisdag 8-18 Normal 0 C Onsdag 8-18 Normal 0 C Torsdag 8-18 Normal 0 C Fredag 8-18 Normal 0 C Annan tid Låg 2 C Endast Veckoprog 1-2 ska vara aktiverade. Endast Veckoprog 1-3 ska vara aktiverade. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

19 Tidkanaler, forts. Dagprogram (1-4) Med hjälp av ett dagprogram kan undantag göras för enstaka dagar. Exempel Aggregatet skall vara avslaget den 6:e juni. OBS! Kom ihåg att aktivera önskade tidkanaler genom att trycka på Period (1-4) Med hjälp av en period kan undantag göras för flera dagar i följd. Exempel Aggregatet skall vara avslaget mellan den 24:e december och 26:e december. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

20 Reglerfunktioner 1. Rotor, värme och kyla Aggregatet är konfigurerat på olika sätt med avseende på värme, återvinning och kyla, se nedan. Val av värmare Ingen värmare Elektrisk luftvärmare Vattenburen luftvärmare med frysvaktsfunktion Värmeåtervinning Steglöst roterande värmeväxlare Val av kyla Ingen kyla Vattenburen kyla DX-kyla, 1-steg Reglerfunktion Reglerfunktionen fungerar enligt följande: Oberoende av reglertyp försöker aggregatet att uppnå önskat börvärde. Detta sker genom att aggregatet beroende på behov kallar på återvinning, värme eller kyla. Inbyggt i systemet finns även en dödzon. Dödzonens funktion (vanligtvis 2 C) är att fungera som en temperaturzon mellan värmeåtervinning och kyla där aggregatet varken kallar på värmeåtervinning eller kyla. Orsaken till att ha en dödzon är att temperaturen kommer då vintertid vara något lägre medans sommartid något högre. Detta är energieffektivt och i praktiken även mer bekvämt för personerna som vistas i lokalen. Styrsignal, % Värme Återvinning Sekvensreglering Figur 1. Figuren visar regulatorns utsignaler till olika aggregatkomponenter vid olika temperaturer. Figuren visar även två temperaturer, en för uppvärmning (T2) och en för kyla (T3). Zonen mellan T2 och T3 kallas för dödzon. Observera att värme aktiveras endast när återvinningsdelen arbetar med 100%. Kyla T0 T1 T2 T3 T4 Temperatur, C 2. Temperaturreglering Topmaster har tre temperaturregleringsalternativ, tilluftsreglering, frånluftsreglering och rumsreglering. Rumsreglering och frånluftsreglering är samma reglertyp med skillnaden att vid rumsreglering behövs en extern rumsgivare (separat beställningskod). Utöver detta finns möjlighet till utetemperaturkompensering. Utetemperaturkompensering går ej att kombinera med frånlufts-/rumsreglering. Aggregatet levereras med tilluftsreglering som standard. För att erhålla andra reglertyper ändras först regulatorn från standardläge till kaskadläge. Därefter väljs reglertyps genom att ändra kaskadreferensen till frånluftsreglering/rumsreglering (0) eller utetemperaturkompensering (1). Nedan följer en beskrivning av de olika reglertyperna. Tilluftsreglering För att upprätthålla en konstant tilluftstemperatur arbetar regulatorn utifrån ett satt börvärde och tilluftstemperaturen. Utifrån dessa parametrar styr regulatorn de aktuella värme-, värmeåtervinnings- och kylsekvenserna. Frånluftsreglering Frånluftstemperaturen ger ett bra medelvärde på temperaturen i olika rum. Med hjälp av detta reglerar aggregatet tilluftstemperaturen på ett sådant sätt att frånluftstemperaturen hålls på en önskad nivå. Metoden passar till ventilationssystem som förser ett antal liknande rum. I de fall där olika rum har skiftande värmebehov bör denna metod ej användas. Detta på grund av att aggregatet inte kan känna de skiftande värmebehoven, utan kan bara läsa genomsnittstemperaturen. Begränsningen av tilluftstemperaturen (Min. temp och Max. temp) garanterar att tillufts temperaturen upprätthålls inom inställt område. Defaultparametrar vid frånluftsreglering 1. Regulator = 2 Medför kaskadreglering 2. Kaskadreferens = 0 Medför frånluftsreglering 3. Kaskad A = 0,5 När givaren blir kallare än inställt börvärde 4. Kaskad B = 0,5 När givaren blir varmare än inställt börvärde) 5. Min temp = 15 C Sätter lägsta tilluftstemperatur 6. Max temp = 25 C Sätter högsta tilluftstemperatur Exempel 1. Börvärde = 18 C 2. Frånluftstemperatur = 16 C Detta medför att det nya kalkylerade börvärdet till tillluftsregulatorn är: Kalkylerat börvärde = börvärde + (börvärde - frånluftstemperatur) x kaskad A = 18 + (18 16) x 0.5 = 19 C Fläkt Woods 8217 SE Rätt till ändringar förbehålls

21 Rumsreglering Rumsreglering ger bäst reglering av temperatur i ett specifikt rum och används när ett aggregat endast tjänar detta rum. Metoden fungerar bäst för större lokaler. Genom att byta ut frånluftstemperaturgivaren mot en rumstemperaturgivare som placeras i det aktuella rummet erhålls ett bra rumstemperaturvärde. Med hjälp av detta reglerar aggregatet tilluftstemperaturen på ett sådant sätt att rumstemperaturen hålls på en önskad nivå. Begränsningen av tilluftstemperaturen (Min. temp och Max. temp) garanterar att tilluftstemperaturen upprätthålls inom inställt område. Defaultparametrar vid rumsreglering 1. Regulator = 2 Medför kaskadreglering 2. Kaskadreferens = 0 Medför rumsreglering 3. Kaskad A = 0,5 När givaren blir kallare än inställt börvärde 4. Kaskad B = 0,5 När givaren blir varmare än inställt börvärde 5. Min temp = 15 C Sätter lägsta tilluftstemperatur 6. Max temp = 25 C Sätter högsta tilluftstemperatur Exempel 1. Börvärde = 18 C 2. Rumstemperatur = 22 Detta medför att det nya kalkylerade börvärdet till tillufts regulatorn är: Kalkylerat börvärde = börvärde (börvärde rumstemperatur) x kaskad B = 18 (18 22) x ( 0,5) = 16 C. Utetemperaturkompensering Börvärdestemperaturen för tilluft kan justeras upp eller ned beroende på utomhustemperaturen. Genom att sätta ett högre börvärde både på kalla vinterdagar och heta sommardagar kan inomhuskomforten förbättras. På sommaren kommer denna ökning att spara energi. Utetemperaturkompensering går ej att kombinera med frånluftsreglering och rumsreglering. Defaultparametrar vid utetemperaturkompensering 1. Regulator = 2 Medför kaskadreglering 2. Kaskadreferens = 1 Medför utetemperaturkompensering 3. Kaskad A = 0,05 När givaren blir kallare än inställt börvärde 4. Kaskad B = 0.03 När givaren blir varmare än inställt börvärde 5. Min temp = 15 C Sätter lägsta tilluftstemperatur) 6. Max temp = 25 C Sätter högsta tilluftstemperatur) Börvärde Exempel 1 Utomhustemperaturkompensering Utomhustemperatur, C 1. Börvärde = 18 C 2. Uteluftstemperatur = -2 C Detta medför att det nya kalkylerade börvärdet till tillluftsregulatorn är: Kalkylerat börvärde = börvärde + (börvärde - uteluftstemperatur) x kaskad A = 18 + (18 (-2)) x 0.05 = 19 C Exempel 2 1. Börvärde = 18 C 2. Uteluftstemperatur = 28 C Detta medför att det nya kalkylerade börvärdet till tilluftsregulatorn är: Kalkylerat börvärde = börvärde - (börvärde - uteluftstemperatur) x kaskad B= 18 (18 28)) x 0.30 = 21 C. 3. Frysskydd Varning! Ändra ej dessa parametrar om det inte är absolut nödvändigt. Vid felinställt aggregat kan vattenbatteriet frysa sönder och då orsaka vattenskador på fastigheten. Frysvakten används för att vid låga utetemperaturer förhindra att vattenbatteriet fryser sönder. Vid stoppat aggregat regleras temperaturen i vattenbatteriet till inställt varmhållningsbörvärde. Vid frysrisk i vattenbatteriet styrs ventilställdonet till att öppnas. Under stiger temperaturen inställbar gräns erhålls A-larm vilket då stoppar aggregatet. 4. Avfrostningsfunktionen Avfrostningsfunktionen används för att säkerställa att rotorn inte blir isbelagd. Genom att mäta trycket över rotorn går det att verifiera när rotorn behöver avfrostas. När trycket över rotorn blir för högt aktiveras en tidsfördröjning före avfrostning. Därefter startar avfrostning. När trycket är under givet gränsvärde startar en tidsfördröjning. När tidsfördröjningen är avslutad upphör avfrostning. Avfrostning sker genom att rotorn sektionskörs. Fläkthastigheterna påverkas ej. Fläkt Woods 8217 SE Rätt till ändringar förbehålls

22 Reglerfunktioner, forts. 5. Kylåtervinning Kylåtervinning används vid kylbehov genom att ta till vara på eventuell rumskyla. Kylåtervinning aktiveras om utetemperaturen är 2 C högre än frånluftstemperaturen samt att aggregatet arbetar i summermode. Om detta är uppfyllt startar rotorn och arbetar med 100%. 6. Nattkyla Nattkyla används sommartid för att reducera kylbehovet vid aggregatstart och för att begränsa maximal temperatur under icke arbetstid. Detta görs genom att under svala sommarnätter tillvarata kall uteluft. Parametrar Värde (exempel) Anmärkning Nattkyla aktiverad Ja Aktivering av nattkyla Rumsbörvärde 22 C Rumsbörvärde för nattkyla Delta 5 C Min.differens rumstemperatur Hysteres 2 C Hysteres för nattkyla Testtid, start kl. 22:00 Starttid för nattkylatest Testtid, slut kl.22:15 Sluttid för nattkylatest Maxtid 540 minuter Maximal aktiveringstid för nattkyla 1. Startvillkor a. Nattkyla aktiverad b. Autoläge aktiverat c. Aggregatet i stopp enligt tidkanal 2. Testperiod och utvärdering a. Aggregatet startas kl. 22:00 och arbetar då i normalfart b. Klockan 22:15 utvärderas huruvida nattkyla behövs eller ej. Följande måste vara uppfyllt: 1. Aggregatet i Summer mode 2. Utelufttemperatur < Frånluftstemperatur - Delta 3. Frånluftstemperatur > Rumsbörvärde + Hysteres c. Är ovanstående uppfyllt startar nattkyla 3. Vid nattkyla sker följande a. Rotor, eftervärmare och eventuell kyla blockeras. b. Fläktarna sätts i högfartsläge 4. Nattkyla pågår så länge följande villkor är uppfyllda: a. Aggregatet i Summer mode b. Utelufttemperatur < Frånluftstemperatur Delta c. Frånluftstemperatur > Rumsbörvärde d. Funktionens maximala aktiveringstid ej är uppnådd. 6. Tryck- eller flödesreglering Tryckreglering (COP) Reglerprincip där aggregatet håller konstant kanaltryck. Används normalt i variabelflödessystem (VAV). Tryckgivare medlevereras som lösa tillbehör. Vid tryckreglering regleras lufttrycket i indexkanalen (kanal med högst tryckfall, och där det statiska trycket är som lägst). Tryckgivaren (GP3) placeras i början av denna kanal. Frånluftsgivaren (GP4) placeras i frånluftskanalen på lämplig plats med representativt tryck. För inställningar se parameterlistan. Konstantflödesreglering (CAV) Reglerprincip där aggregatet håller konstant kanalflöde. Tryckgivare medlevereras som lösa tillbehör. Med hjälp av ett mättryck Δp m i Pa och en konstant k kan luftflödet q i l/s beräknas med följande formel: q = 1000 k Mättrycket, Dp m, är differensen mellan trycket i tom delen på fläktens inlopp och trycket inne i inloppskonan. Tryck givarna ansluts via de två utvändigt placerade mätnipplarna. Värdet på konstanten (k) redovisas i tabell nedan. För inställningar se parameterlistan. Nollpunktskalibrering x Δp m Inkoppling av tryckgivare Aggregatets tryckgivare skall vara inställda på arbetsområdet Pa. Placering Plint Anslutning Plintnr Tryckgivare Y V Tilluftskanal GP3 G0 51 GND G V DC Y V Frånluftskanal GP4 G0 54 GND G V DC Tryckknapp Storlek k-värde frånluftsfläkt k-värde tilluftsfläkt LED Bygel 1 Bygel 2 Bygel 3 LED Bygel 1 Bygel 2 Bygel V 4-20mA 24VDC OBS! Vid igångkörning måste givarna nollpunktskalibreras. Därefter skall detta ske en gång per år. Givarna bör ha varit spänningssatta cirka en timme innan kalibrering utförs. Därefter lossas slangarna från givarna. För att starta kalibreringen tryck på knappen intill tryck områdes byglingarna, då tänds en röd lysdiod. Lysdioden slocknar efter någon sekund. Montera därefter tillbaka luftslangarna. Klart! GND Fläkt Woods 8217 SE Rätt till ändringar förbehålls

23 Parameterlista Notera att felaktiga parameterinställningar i vissa fall kan leda till exempelvis driftsstörningar och frysrisk. Inställningar skall därför alltid utföras av personer med erforderlig kunskap. Temperaturer Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Tilluftstemperatur L C Uteluftstemperatur L C Frånluftstemperatur L C Frysskydd L C Endast vid vattenvärme Börvärde L/S C 19 Sommar-/vinterläge L Sommar/Vinter Utsignal Eftervärmare L % Utsignal Förvärmare L % Ej aktuellt för TopMaster-aggregat Utsignal Återvinning L % Utsignal Kyla L % Reglertyp / Aktuellt börvärde L C Fläktar Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Tilluftsfläkt hastighet L 0 eller % Frånluftsfläkt hastighet L 0 eller % Tryck tilluft L Pa Endast vid tryckreglering Tryck frånluft L Pa Endast vid tryckreglering Börvärde tilluft L Pa Endast vid tryckreglering Börvärde frånluft L Pa Endast vid tryckreglering Luftflöde tilluft L Pa Endast vid konstant flödesreglering Luftflöde frånluft L Pa Endast vid konstant flödesreglering Börvärde tilluft L Pa Endast vid konstant flödesreglering Börvärde frånluft L Pa Endast vid konstant flödesreglering Luftkvalitet Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Luftkvalitet Ej aktuellt för TopMaster-aggregat Systemöversikt Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Mjukvaruversion manöverpanel L Bootloaderversion manöverpanel L Mjukvaruversion styrkort L Bootloaderversion styrkort L Aggregattyp L TopMaster IP Oktett 1 L Aktuell IP adress, tillbehör IP Oktett 2 L IP Oktett 3 L IP Oktett 4 L Tidkanaler Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Tidkanaler L 1) L/S = Läs- och skrivvärde, L = Läsvärde Aktiverade tidkanaler, endast för avläsning Fläkt Woods 8217 SE Rätt till ändringar förbehålls

24 Parameterlista, forts. Inställningar Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Datum / Tid L/S Välj språk L/S Svenska Logga in L/S För installatör och servicepersonal Inställningar För installatör och servicepersonal 1. Tidkanaler Se sidan Injustering Se sid Timerfunktion Se sid 5. Timerfunktion L/S Timer frånslagsfördröjning L/S min 0 4. Fläktar 4.1 Fläktinställningar Autoåtergång forceringsläge L/S Ja / Nej Nej Forceringstid L/S min 120 Startfördröjning L/S s 15 Frånluftsfläkt startar direkt, tilluftsfläkt efter inställd fördröjning Efterkylning L/S s sekunder vid elbatteri Braskaminstid L/S min 30 Ej aktuellt för TopMaster-aggregat Tryck-/Flödesstyrning av fläktar. 4.2 Tryck/Flöde Aggregatet måste vara försett med tryckgivare. Tryckreglering tilluft L/S Ja/Nej Ja Endast vid tryckreglering Tryckreglering frånluft L/S Ja/Nej Ja Endast vid tryckreglering Endast TF, FF slav L/S Ja/Nej Nej Förhållande FF/TF L/S % 100 Tilluft tryckbörvärde L/S Pa 150 Frånluft tryckbörvärde L/S Pa 150 Flödesreglering tilluft L/S Ja/Nej Ja Endast vid konstantflödesreglering Flödesreglering frånluft L/S Ja/Nej Ja Endast vid konstantflödesreglering Endast TF, FF slav L/S Ja/Nej Nej Förhållande FF/TF L/S % 100 Tilluftsflöde lågfart L/S l/s vid storlek 050 Tilluftsflöde normalfart L/S l/s vid storlek 050 Tilluftsflöde högfart L/S l/s vid storlek 050 Frånluftsflöde lågfart L/S l/s vid storlek 050 Frånluftsflöde normalfart L/S l/s vid storlek 050 Frånluftsflöde högfart L/S l/s vid storlek 050 1) L/S = Läs- och skrivvärde, L = Läsvärde Fläkt Woods 8217 SE Rätt till ändringar förbehålls

25 Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar 5. Värme/Kyla 5.1 Förvärmare Ej aktuellt för TopMaster-aggregat Förvärmare L/S Ja / Nej Nej Filtervärmning L/S Ja / Nej Nej 5.2 Värme / Kyla Se även sid 20 Reglertyp L/S = Standard, tilluftsreglering 2 = Kaskadreglering Mintemperatur tilluft L/S C 15 Maxtemperatur tilluft L/S C 25 Kylsekvens L/S Ja/Nej Nej DX-kyla L/S Ja/Nej Nej Dödzon kyla L/S Ja/Nej Ja Dödzon L/S 0-25 C 2 Blockera kyla på vintern L/S Ja/Nej Ja Blockera värme på sommaren L/S Ja/Nej Ja Eftervärmare L/S Ja/Nej Ja Kaskadreferens L/S = Frånluftsreglering 1 = Uteluftskompensering Kaskad A L/S C 0,5 Kaskad B L/S C 0,5 Relativ/absolut temperatur L/S rel/abs rel Relativ eller absolut temperatur i tidkanaler 5.3 Nattkyla Se även sid 22. Nattkyla L/S Ja/Nej Nej Välj JA för att aktivera nattkyla Börvärde rumstemperatur L/S C 20 Testtid start L/S 19:00-04:00 kl 22:00 Testtid stopp L/S 19:00-04:00 kl 22:15 Delta L/S 0-20 C 5 Hysteres L/S 0-20 C 2 Maxtid L/S min Avfrostning Se sid Kylåtervinning Kylåtervinning L/S Ja / Nej Ja Temperaturdifferens (uteluft-frånluft) L/S 0-15 C Sommar/Vinterläge Sommar-/Vinterläge L Sommar / Vinter Automatiskt / Manuellt läge L/S Auto / Manuellt Auto Manuellt Vinter/Sommar L/S Sommar / Vinter Vinter 5.7 Frysskydd Se även sid Pumpstopp L/S Ja/Nej Ja Nej = kontinuerlig drift av pumpar Värme/Kyla = Cirkulationspump värme går vid värmebehov, cirkulationspump kyla går vid kylbehov. Pumpstoppsläge L/S sommar/vinter värme/kyla Sommar/Vinter = cirkulationspump värme/kyla värme går på vintern, cirkulations - pump kyla går på sommaren. Motions körning av pumpar sker 12:00-12:05 varje dag. Varmhållning L/S 0-50 C 25 Börvärde min. drifttemp. L/S 0-50 C 12 Börvärde frysskyddslarm L/S 0-50 C 7 6. Luftkvalitet Luftkvalitet Ej aktuellt för TopMaster-aggregat 1) L/S = Läs- och skrivvärde, L = Läsvärde Fläkt Woods 8217 SE Rätt till ändringar förbehålls

26 Parameterlista, forts. Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar 7. Larmhantering 7.1 Larminställningar Filterlarm tid L/S dagar 0 Sätts till 0 för att avaktivera filterlarm Summalarmsutgång A+B L/S Ja / Nej Ja Aktivera temperaturlarm L/S Ja / Nej Ja Temperaturlarm L/S C 5 Aktivera rotorremstest L/S Ja / Nej Nej Ej aktuellt för TopMaster-aggregat 7.2 Larmkategorier Brandlarm L/S A/B A Extern funktion Givarfel tilluft L/S A/B A Givarfel uteluft L/S A/B A Givarfel frånluft L/S A/B A Givarfel frysskydd L/S A/B A Endast vid vattenvärme Givarfel avfrostning L/S A/B B Ej aktuellt för TopMaster-aggregat Givarfel AI10 L/S A/B B Ej aktuellt för TopMaster-aggregat Filterlarm L/S A/B B Ej aktuellt för TopMaster-aggregat Fläktvakt tilluft L/S A/B B Fläktvakt frånluft L/S A/B B Tryckvakt VVX L/S A/B B Rotorvakt L/S A/B B Filtervakt tilluft L/S A/B B Filtervakt frånluft L/S A/B B Överhettning elvärmare L/S A/B B Cirk.pump värme L/S A/B B Frysskydd L/S A/B B Summalarm kyla L/S A/B B Cirkulationspump kyla L/S A/B B Temperaturlarm L/S A/B A Rotorremslarm L/S A/B A Ej aktuellt för TopMaster-aggregat 7.3 Larmfördröjningar Brandlarm L/S s 2 Extern funktion Givarfel tilluft L/S s 5 Givarfel uteluft L/S s 5 Givarfel frånluft L/S s 5 Givarfel frysskydd L/S s 5 Endast vid vattenvärme Givarfel avfrostning L/S s 5 Ej aktuellt för TopMaster-aggregat Givarfel AI10 L/S s 5 Ej aktuellt för TopMaster-aggregat Fläktvakt tilluft L/S s 2 Fläktvakt frånluft L/S s 2 Rotorvakt L/S s 2 Filtervakt tilluft L/S s 60 Filtervakt frånluft L/S s 60 Överhettning elvärmare L/S s 2 Cirk.pump värme L/S s 2 Frysskydd L/S s 2 Summalarm kyla L/S s 2 Cirk.pump kyla L/S s 2 Temperaturlarm L/S min 10 Rotorremslarm L/S s 60 Ej aktuellt för TopMaster-aggregat 7.4 Kontaktfunktioner DI1 Timeringång 1 L/S NO/NC NO DI2 Timeringång 2 L/S NO/NC NO DI3 Rotationsvakt L/S NO/NC NO DI4 Tryckvakt avfrostning L/S NO/NC NO DI5 Fläkt-/filtervakt TF L/S NO/NC NO DI6 Fläkt-/filtervakt FF L/S NO/NC NO DI8 Brandlarm L/S NO/NC NC DI9 Spiskåpekontakt L/S NO/NC NO Ej aktuellt för TopMaster-aggregat DI7 Larm värme L/S NO/NC NO NC vid elbatteri DI10 Larm kyla L/S NO/NC NO 1) L/S = Läs- och skrivvärde, L = Läsvärde Fläkt Woods 8217 SE Rätt till ändringar förbehålls

27 Parameterlista, forts. Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar 8.Konfiguration 8.1 IP-adress Statisk = Manuell inställning Statisk/Dynamisk L/S Statisk/Dynamisk Dynamisk Dynamisk = Automatisk tilldelning av IP-adress via DHCP IP-adress L/S Subnet mask L/S 8.2 Menykonfig Logga till USB L/S Ja / Nej Nej Endast för felsökning Aggregattyp L TopMaster Auto utloggningstid L/S min 10 Tröskelvärde värme L/S % 0 För installatör och servicepersonal Tröskelvärde kyla L/S % 0 För installatör och servicepersonal Tröskelvärde återvinning L/S % 0 För installatör och servicepersonal Tröskelvärde extern fläkt L/S % 5 För installatör och servicepersonal 8.3 Skärmsläckare Skärmsläckare L/S På/Av På Tid L/S min Modbus Modbus slav adress BMS L/S Baudrate L/S 9.6, 19.2, ,2 Paritet L/S ingen, jämn, udda ingen Databit L/S 7,8 8 Stoppbit L/S 1, Mac adress Mac adress L 8.7 Lösenord Logga ut automatiskt L/S Ja/Nej Ja Lösenord 1 L/S Används för att ändra lösenordet 8.8 Om Mjukvara HMI L Mjukvara Styrkort L Bootloader version L 9. Spara värden Minne 1 Minne 2 Minne 3 Minne 4 Minne Ladda upp värden Minne 1 Minne 2 Minne 3 Minne 4 Minne 5 Sparar injusterade värden i kontrollpanelen, max 5 olika Laddar upp sparade injusterade värden från kontrollpanelen 1) L/S = Läs- och skrivvärde, L = Läsvärde Fläkt Woods 8217 SE Rätt till ändringar förbehålls

28 Parameterlista, forts. Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar 11. Spara till SD Minne 1 Minne 2 Minne 3 Minne 4 Minne 5 Kopierar sparade värden till ett SD-kort 12. Ladda in från SD Minne 1 Minne 2 Minne 3 Minne 4 Minne 5 Kopierar in sparade värden från ett SD-kort 13. Testfunktion Endast för felsökning 13.1 Ingångar 13.2 Utgångar 14. Logga ut 1) L/S = Läs- och skrivvärde, L = Läsvärde Fläkt Woods 8217 SE Rätt till ändringar förbehålls
