1 eco SIDE MONTERING OCH SKÖTSEL

2 2 eco Side - Montering och skötsel INNEHÅLL Sid 1. SÄKERHETSFÖRESKRIFTER... 3 VDI AGGREGATBESKRIVNING INTRANSPORT OCH UPPSTÄLLNING ANSLUTNING 4.1 Kanaler Luftvärmare, el (9 kw) Luftvärmare, vatten Luftkylare, vatten Ventil och ställdon Spjäll Ljuddämpare ELEKTRISK INKOPPLING 5.1 Avsäkring Elektriska data Anslutning till elnätet Inkoppling av kontrollpanel INKOPPLING AV EXTERNA KOMPONENTER 6.1 Luftvärmare, el (storlek 06, 9 kw) Luftvärmare, vatten Luftkylare, vatten Luftkylare, DX Spjäll Temperaturgivare Timer, förlängd/forcerad drift Brandfunktion Summalarm ELSCHEMAN FUNKTIONSKONTROLL KONTROLLPANEL, HANDHAVANDE, IGÅNGKÖRNING 9.1 Allmänt Startsidan Undermenyer Datum/tid, språk Inställningar för installatör och servicepersonal Injusteringsguide Tidkanaler...26 Sid 10. REGLERFUNKTIONER 10.1 Rotor, värme och kyla Temperaturreglering Frysskydd Avfrostningsfunktion Kylåtervinning Nattkyla Fläktstyrning (tryck- eller konstantflödes) KOMMUNIKATION 11.1 Modbus, RS Modbus, TCP/IP Webserver PARAMETERLISTA SKÖTSELANVISNING 13.1 Allmänt Filter Roterande värmeväxlare Luftvärmare, vatten Luftvärmare, el Kylbatteri, vatten Fläktar Serviceschema FÖRSÄKRAN OM ÖVERENSSTÄMMELSE SKROTNING... 47

3 eco Side - Montering och skötsel 3 1. SÄKERHETSFÖRESKRIFTER HANDHAVANDE AV LUFTBEHANDLINGSAGGREGAT OCH TILLBEHÖRSKOMPONENTER VARNING Innan luftbehandlingsaggregatet tas i drift ska eventuella fria anslutningar vara försedda med skydds nät. Luftbehandlingsaggregatet får ej heller tas i drift innan samtliga eltekniska och mekaniska säkerhetsanordningar anbringats. Vid eventuella ingrepp kontrollera att spänningen till aggregatet är bruten. Stor försiktighet ska iakttas vid öppning av luftningsanslutningarna för värmevatten till luftvärmare. Risk för vätskeslag eller ångutsläpp. Vid servicearbete eller inspektion ska aggregatets säkerhetsbrytare slås ifrån innan inspektionsdörrarna öppnas. Före återstart ska alla säkerhetsanordningar återställas. VDI 6022 OBS! Endast kvalificerad personal får genomföra installationen! eco Side är konstruerad i enlighet med hygienstandard VDI 6022, och är lätt att rengöra i och med att det inte finns några ställen där smuts kan samlas. Icke metalliska delar har valts som är bevisat friafrån tillväxt av mikrobakterier och mögel. I enlighet med VDI 6022 ska luftbehandlingsaggregat säkerställa ett fysiskt behagligt inomhusklimat och en inomhusluft med hygieniskt felfri kvalitet. eco Side är utformad för att inte äventyra människors hälsa, inte störa omgivningen och temperaturkomforten, inte sprida dålig lukt och förhindra exponering för oorganiska och organiska föroreningar och deras inverkan. Fritt utrymme (ryggningsavstånd) framför elvärmare och elskåp ska finnas enligt gällande elsäkerhetsföreskrifter. För att stoppa aggregatet använd kontroll panelen. Aggregatets luckor är försedda med låsbara handtag. Se till att aggregatet alltid lämnas i låst läge och att nycklarna förvaras oåtkomliga för obehöriga. Inspektionsluckor får ej öppnas när aggregatet är i drift. Använd skyddshandskar vid service- och monteringsarbete.

4 4 eco Side - Montering och skötsel 2. AGGREGATBESKRIVNING AGGREGATETS INGÅENDE KOMPONENTER Aggregatet kan levereras i vänster- eller höger utförande. Vänsterutförande är spegelvänt mot högerutförande. Se beställningskod i Tekniska data. HÖGERUTFÖRANDE, TILLUFT ÖVERST RDSP, bb = 12 alt. 14 HÖGERUTFÖRANDE TILLUFT NEDERST RDSP, bb = 11 alt Uteluftsgivare GT3 2. Tilluftsfilter 3. Roterande värmeväxlare med rotorvakt 4. Tilluftsfläkt 5. Elbatteri med inbyggda överhettningsskydd alternativt vattenbatteri med frysskyddsgivare GT5 6. Tilluftsgivare GT1 7. Frånluftsgivare GT12 8. Styrutrustning 9. Frånluftsfilter 10. Frånluftsfläkt 11. Tryckvakt Uteluft Tilluft Frånluft Avluft HÖGERUTFÖRANDE MED AVLUFT UPPÅT RDSP, bb = 11 alt. 13 och c = 2 FLÄKTAR Aggregatet har två kammarfläktar som drivs av EC-motorer. ROTERANDE VÄRMEVÄXLARE Den varvtalsreglerade rotorn är försedd med renblåsningssektor och rotationsvakt. STYRSYSTEM Styrsystem ISYteq Mini är integrerat i aggregatet och är förberett för ett stort antal funktioner. FILTER Aggregatet är försett med påsfilter klass F7 på till- och frånluft. VATTENVÄRMARE Vattenbatteriet är monterat i aggregatet och tillverkat av kopparrör och aluminiumlameller. Anliggningsgivare för frysskydd är standard. ELVÄRMARE I aggregatstorlek 03 och 04 är elbatteriet inbyggt. Ett kanalbatteri medlevereras löst till aggregatstorlek 06.

5 eco Side - Montering och skötsel 5 3. INTRANSPORT OCH UPPSTÄLLNING INTRANSPORT Transportera in aggregatet med t.ex. truck, palltrans portvagn eller flakvagn. Aggregatet kan även lyftas på tvären. Storlek 06 kan transporteras genom en 900 mm dörr om aggregatdörrarna och mittstolpen demonteras. Se även avsnitt 13.3 Demontering av mittstolpe. B1 S UPPSTÄLLNING Aggregatet kan ställas direkt på underlaget om det är slätt och horisontellt. För justering kan ställbara fötter användas, finns som tillbehör RDTZ-13. Storlek B1 S B1 = bredd med öppna dörrar S = minimum serviceutrymme*) * Framför ellådan ska finnas ett betjäningsutrymme med bredd enligt lokala elsäkerhetsbestämmelser. AGGREGATVIKT Storlek 03 = 260 kg Storlek 04 = 300 kg Storlek 06 = 400 kg UTRYMMESBEHOV, SERVICEUTRYMME Utrymmet runt aggregatet ska planeras för rutinmässiga servicearbeten som exempelvis filterbyte och rengöring av fläkt och hölje. Dessutom måste hänsyn tas till framtida utbyte av aggregatets komponenter. LJUDTRANSMISSION Om ett aggregat placeras intill en vägg kan lågfrekvent ljud skapa vibrationer i väggen även om ljudnivån i fläktrummet är acceptabel. I första hand bör aggregatet placeras mot den vägg i fläktrummet som gränsar mot ett icke ljudkänsligt utrymme. Är detta inte möjligt ställs aggregatet mm från väggen. Kanalgenomföringar måste utföras med omsorg så att stum förbindelse icke förekommer mellan kanal och vägg. Dessutom måste noggrann tätning runt kanalen utföras för att undvika överföring av ljud till intilliggande utrymme. Vid känsliga uppställningar kan det vara klokt att ansluta kanaler med dukstosar. Ljudtransmission genom golvet kan ske på motsvarande sätt om golvets massa och styvhet är otillräcklig. Massan bör minst motsvara rekommendationen VVS AMA 98 (RA delen avsnitt QE) d. v. s. att golvet på en yta 4 gånger aggregat ytan ska ha en massa som är minst 5 gånger den avvibrerade massan (d.v.s. massan ovanför vibrationsdämparna). Om bjälklaget är lätt kan det förbättras med en tung isoleringsmatta.

6 6 eco Side - Montering och skötsel 4. ANSLUTNING 4.1 KANALER Aggregatstorlek 03 (Ø och 04 (Ø 315 mm ) har cirkulära kanalanslutningar. Storlek 06 har rektangulära kanalanslutningar (600 x 300 mm). OBS! Kanalsystemet med komponenter får ej belasta aggregatet med sin tyngd. 4.2 LUFTVÄRMARE, EL Ett kanalbatteri medlevereras löst till aggregatstorlek 06, enligt separat instruktion. Storlek 06 har PG-anslutning både på aggregatet och tillbehören. Om aggregatet är valt med flänsanslutning är aggregatet levererat med adaptrar för flänsanslutning. Dessa kan monteras både på aggregatet och tillbehören. Om tillbehören inte är monterade direkt på aggregatet finns annan adapter att beställa med koden RDTZ LUFTVÄRMARE, VATTEN Rören till värmebatteriet ansluts inne i aggregatet enligt bilderna nedan (aggregatet sett från gavlar.na). ÅTGÄRDER VID FRYSRISK Fryser vattnet i en lamellkropp sprängs den sönder. Detta medför att vattnet rinner ur systemet och förorsakar vattenskador. Frysrisk föreligger i ventilationsanläggningar vid låg utetemperatur i följande fall: 1. Värmemediet har för hög temperatur. Frysrisk föreligger speciellt höst och vår. Anpassa vattentemperaturen efter uteluftstemperaturen. 2. Överdimensionerad lamellvärmeväxlare. Sänk vattentempearturen så att vattenflödet ökar. OBS! Frysskyddet får ej injusteras till så låg temperatur att frysrisk föreligger. Skall byggnaden stå ouppvärmd under längre tid på vintern måste vatten tappas ur såväl ledningar som lamellkropp. LAMELLER Eventuella deformationer av lamellerna justeras med lamellkam EQAZ =238 04=272 06=304 Ø22.5 Ø =238 04=272 06=304 VARNING! Vid arbete med lamellkam ska skyddshandskar användas 03=135 04=132 06= 93 03=108 04= 93 06=111 Högerutförande, tilluft nederst 03=108 04= 93 06=111 Vänsterutförande, tilluft nederst 03=135 04=132 06= 93 AVLUFTNING Lamellkroppen avluftas genom rörsystemet. Varning för hett vatten! 03=238 04=272 06=304 03=491 04=559 06=534 03=108 04= 93 06=111 Högerutförande, tilluft överst RÖRANSLUTNING Storlek 03 = 3/8 Storlek 04 = 12 mm Storlek 06 = 12 mm Max drivtryck 3,0 MPa Ø22.5 Ø =108 04= 93 06=111 Vänsterutförande, tilluft överst 03=238 04=272 06=304 03=491 04=559 06=534 Fläkt Woods AB ansvarar ej för inkoppling av luftvärmare till värmesystemet eller skador, som kan uppstå genom felaktig planering, installation eller skötsel av detta system. Rörledningar, ventiler etc. skall dimensioneras med hänsyn till tryckfall och funktion och ej efter luftvärmarens anslutningsdimension. Rören dras så, att luftvärmaren ej belastas av deras vikt eller expansionskraften från värmesystemet

7 eco Side - Montering och skötsel 7 4. ANSLUTNING 4.4 LUFTKYLARE, VATTEN Luftkylarna har cirkulära anslutningar. Till Storlek 06 finns övergång från rektangulärt 600 x 300 mm till cirkulärt Ø400 mm som tillbehör (RDTZ-24). Luftkylaren monteras horisontellt så att avståndet till böj före kylaren är minst 600 mm. Luftning och avtappning sker via rörsystemet. Rörsanslutningen, Ø 22 mm, är placerad på utloppsgaveln, är slät och avsedd för klämringskoppling. Dräneringstråget är av rostfritt stål med anslutning R 1/2. Max. driftstryck 1,0 MPa. Max. driftstemperatur 150 C. 4.5 VENTIL OCH STÄLLON VENTILSTÄLLDON FÖR VÄRME SV1 OCH KYLA SV2 Ansluts till plint i elskåp. Slaglängd 5,5 mm. Avsedd för montage på 2-vägs och 3-vägs ventiler av typ VVG44 eller VXG44. TILLÅTNA MONTERINGSSÄTT 3-VÄGS VENTIL VXG Bypass stängs genom att spindeln rör sig inåt, bypass öppnas genom att spindeln rör sig utåt. TILLÅTNA MONTERINGSSÄTT TILLÅTNA MONTERINGSSÄTT VENTIL FÖR VÄRME OCH KYLA Ventil och ventilställdon kan enkelt monteras utan special verktyg. För att förlänga livslängden på ventilen bör ett smutsfilter monteras innan ventilen. 2-VÄGS VENTIL VVG Flödet ökas genom att spindeln rör sig inåt, flödet minskas genom att spindeln rör sig utåt. Observera att 2-vägsventilen ej kan användas som 3-vägsventil. Flödesriktningen på ventilen är utmärkt med en pil. Vid montering av 3-vägsventil kontrollera enligt följande: Blandning från A / B till AB Fördelning från AB till A / B 4.6 SPJÄLL Spjäll för kanalmontage med påmonterat ställdon on/off och fjäderåtergång. Ställdonet ansluts till plint i ellådan. Storlek 03 och 04 har cirkulära kanalanslutningar och Storlek 06 har rektangulära. Konstruktionen är anpassad för kanalisolering upp till 50 mm. 4.7 LJUDDÄMPARE, KANALMONTERADE Storlek 03 och 04 har cirkulära kanalanslutningar och Storlek 06 har rektangulära. Brandklass EI30. Minst 300 mm raksträcka krävs från fläktutlopp.

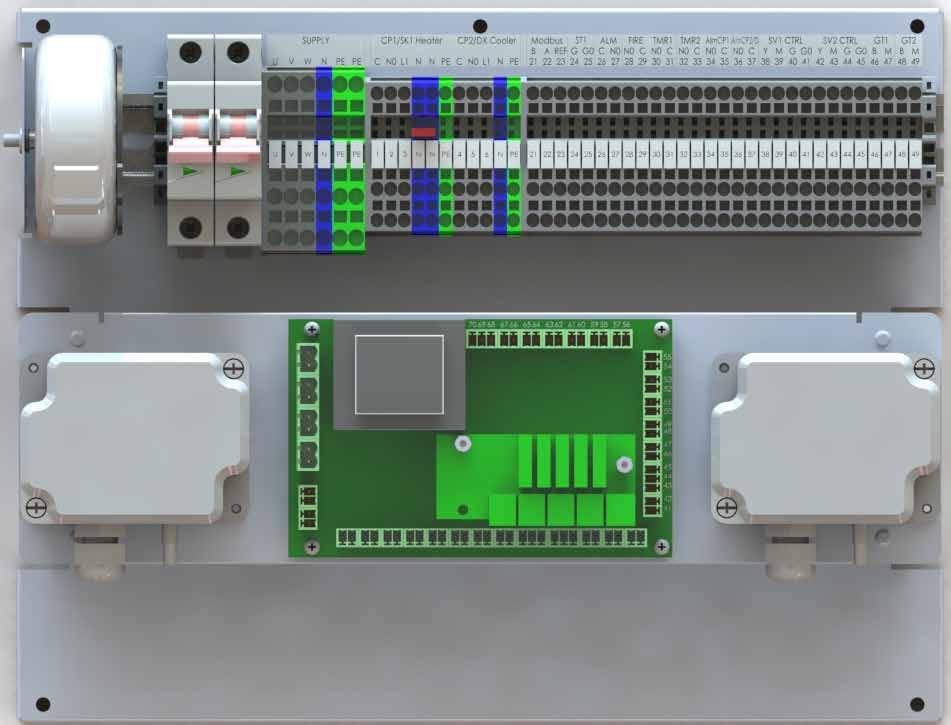

8 8 eco Side - Montering och skötsel 5. ELEKTRISK INKOPPLING NY BILD! 5.1 AVSÄKRING Storlek Aggregat med Vattenbatteri Elbatteri 03 Matning 1 x 230 V 3 x 400 V Avsäkring 10 A 10 A 04 Matning 1 x 230 V 3 x 400 V Avsäkring 10 A 16 A 06 Matning 1 x 230 V 1 x 230 V 1) Avsäkring 10 A 10 A 5.3 ANSLUTNING TILL ELNÄTET 1) Duct mounted heater size 06 has sparate supply. 5.2 ELEKTRISKA DATA MOTORER ELBATTERIER Storlek Motoreffekt, kw Märkström, A 03 0,385 x 2 2,5 x ,50 x 2 2,2 x ,75 x 2 3,3 x 2 Effekt, kw Märkström, A Spänning, V x x ) 13 3 x 400 1) Kanalbatteri storlek 06 matas separat Aggregat med inbyggt elbatteri matas med 3 x 400V Aggregat med vattenbatteri matas med 1 x 230V Aggregat med kanalanslutet elbatteri matas med 1 x 230V Aggregat med inbyggt elbatteri kan ej fås med 3 x 230V matning. Inkommande matning ska anslutas via extern lastfrånskiljare placerad i aggregatets närhet. Anslutning av inkommande matning görs på plint U, V, W, N och jord i aggregatets ellåda.

9 eco Side - Montering och skötsel 9 5. ELEKTRISK INKOPPLING 5.4 INKOPPLING AV KONTROLLPANEL Kontrollpanelen är monterad från fabrik och är försedd med magnet för enkel hantering. För montering på vägg, se nedan. 5 Anslut kabeln på baksidan av displayen enligt bilden ovan. Obs. Ta ej på elektroniken. 6. Tryck tillbaka displayen i kapslingen. 1. Öppna kontrollpanelen med hjälp av en skruvmejsel. OBS! Kontrollpanelen är endast avsedd för inomhusbruk. 2. Lyft ur displayen ur kapslingen. 3. Träd anslutningskabeln genom ett passande hål och gör vid behov ett uttag för kabeln i höljets sida. 4. Montera kapslingen direkt på vägg ellermed skruvarna i en kopplingsdosa.

10 10 eco Side - Montering och skötsel 6. INKOPPLING AV EXTERNA KOMPONENTER Alla tillbehör ansluts till eco Side via kabelflänsen på aggregatets ovansida. Information om hur olika tillbehör ska anslutas finns beskrivet i efterföljande stycken. 6.1 LUFTVÄRMARE, EL (STORLEK 06, 9 KW) Kanalmonterad. Separat matning 3 x 400V, 16 A Larm, styr- och startsignal kopplas till aggregatets ellåda. Aggregatet är konfigurerat från fabrik för elbatteri. (Elvärmaren till Storlek 03 och 04 är inbyggd i aggregatet, ingen ytter ligare inkoppling krävs.) Komponent Plint Anslutning Anmärkning CP1/SK1 1 2 Startsignal elbatteri Heater C- NO Larm, manuellt överhettningsskydd (NC) Elbatteri ALM CP1 NO - C 9 kw SV1 CTRL Styrsignal 0-10 V Y - M Matning 3 x 400 V Separat, ej via aggregatet 6.2 LUFTVÄRMARE, VATTEN Cirkulationspump (CP1) och ventilställdon (SV1) kopplas in enligt tabell. Om pumpmotorn inte har inbyggd larmenhet kan motorskydd användas för att erhålla en larmsignal. Komponent Plint Anslutning Anmärkning CP1/SK1 Pumpmatning 1 N PE Heater (230 V max 2A 1) CP1/SK1 2-3 Bygel vid Cirkulationspump Heater NO L1 cirkulationspump CP1 Ventilställdon SV1 ALM CP1 SV1 CTRL NO - C Y M G G0 Potentialfri larmingång, (NO, konfigurerbart) 6.3 LUFTKYLARE, VATTEN Cirkulationspump (CP2) och ventilställdon (SV2) kopplas in enligt tabell. Om pumpmotorn inte har inbyggd larmenhet kan motorskydd användas för att erhålla en larmsignal. Komponent Plint Anslutning Anmärkning CP2/DX Pumpmatning 4 N PE Cooler (230 V max 2A 1) CP2/DX 5-6 Bygel vid Cirkulationspump Cooler NO L1 cirkulationspump CP2 Ventilställdon SV2 ALM CP2/ DX SV2 CTRL NO - C Y M G G0 Potentialfri larmingång, (NO, konfigurerbart) 1) Totala strömförbrukningen för CP1 och CP2 får maximalt uppgå till 2 A. 6.4 LUFTKYLARE, DX Aggregatet kan hantera DX-kyla, 1-steg. OBS! DX-batteri ingår ej i aggregatleveransen. För konfigurering se reglerfunktioner. Komponent Plint Anslutning Anmärkning DX-kyla, 1-steg CP2/DX Cooler 4 5 C NO Start: 10 % Stop: 0 % 6.5 SPJÄLL ALM CP2/DX NO - C Tvåläges med fjäderretur, 15 Nm, 24 VAC. Potentialfri larmingång, (NO, konfigurerbart) Komponent Plint Anslutning Anmärkning Ev. avluftsspjäll kopplas in Spjäll ST1 G G0 parallellt. (Max 2 spjäll) 1) Totala strömförbrukningen för CP1 och CP2 får maximalt uppgå till 2 A.

11 eco Side - Montering och skötsel INKOPPLING AV EXTERNA KOMPONENTER 6.6 TEMPERATURGIVARE Aggregatet är försett med: Tilluftsgivare GT1, placerad vid tilluftsstosen. Uteluftsgivare GT3, placerad vid uteluftsstosen. Frånluftsgivare GT12, placerad vid frånluftsstosen. Frysskyddgivare GT5 (vid vattenvärme), placerad på batteriets returledning (anliggningsgivare) Vid kylbatteri eller externt värmebatteri medlevereras tillufts givare (GT1) för kanalmontage. Ingen tilluftsgivare är då monterad i aggregatet. Rumsgivare GT2 (tillbehör) medlevereras då rumsreglering är valt. Ingen frånluftsgivare är då monterad i aggregatet. Rumsgivaren är avsedd för placering på innervägg med god luftcirkulation och ej i direkt solljus. Kabel ingår ej. Komponent Plint Anslutning Anmärkning Tilluftsgivare Rumsgivare GT1 GT B M B M Kanalgivare ersätter standardgivare vid kylbatteri eller externt värmebatteri Ersätter frånluftsgivare GT12 vid rumsreglering. Övriga temperaturgivare är monterade och inkopplade från fabrik. 6.7 FÖRLÄNGD FORCERAD DRIFT För extern timer, tryckknapp, närvarogivare eller annan potentialfri kontakt. Eventuell timer medlevereras löst. Då tryckknapp används måste den interna timern i regulatorn ställas till önskad tid. Komponent Plint Anslutning Anmärkning Timer 1 TMR1 Timer 2 TMR NO - C NO - C Kan även användas för närvarogivare Kan även användas för närvarogivare TIMERFUNKTION 2 Funktion Timer 1 Timer 2 Manuellt/Autoläge 0 0 Lågfart 1 0 Högfart 0 1 Stopp 1 1 TIMERFUNKTION 3 Funktion Timer 1 Timer 2 Manuellt/Autoläge 0 0 Normalfart 1 0 Högfart 0 1 Stopp 1 1 TIMERFUNKTION 4 Funktion Timer 1 Timer 2 Stopp 0 0 Manuellt/Autoläge 1 0 Stopp 0 1 Högfart 1 1 TIMERFUNKTION 5 Funktion Timer 1 Timer 2 Stopp 0 0 Manuellt/Autoläge 1 0 Stopp 0 1 Normalfart BRANDFUNKTION Externt brandlarm för stopp av aggregatet kan anslutas till plint i ellåda. Rökdetektorer och brandspjäll kan ej anslutas direkt till aggregatet, separat brandcentral krävs. Komponent Plint Anslutning Anmärkning Brandfunktion FIRE NC C Funktion av styringångar timer 1 (T1) och timer 2 (T2) kan väljas enligt efterföljande tabeller. TIMERFUNKTION 1 (FÖRINSTÄLLD) Funktion Timer 1 Timer 2 Manuellt/Autoläge 0 0 Lågfart 1 0 Normalfart 0 1 Högfart SUMMALARM Summalarmutgången kan konfigureras att indikera A-larm eller både A- och B-larm. Komponent Plint Anslutning Anmärkning Potentialfri kontakt Summalarm ALARM NO C Max belastning 24 V, 200 ma

12 12 eco Side - Montering och skötsel 7. ELSCHEMAN

13 eco Side - Montering och skötsel ELSCHEMAN Kontrollpanel ISYteq Touch 3.5

14 14 eco Side - Montering och skötsel 7. ELSCHEMAN YTTRE FÖRBINDELSESCHEMA 230/400 V YTTRE FÖRBINDELSESCHEMA 24 V

15 eco Side - Montering och skötsel FUNKTIONSKONTROLL START AV AGGREGATET Efter elektrisk inkoppling och an slutning av yttre styrkomponenter är aggregatet klart att tas i drift för att testa inkopplingarna. 1. Den externa lastfrånskiljaren ställs i läge 1 (ON). 2. Starta aggregatet. SPJÄLL Kontrollera att spjäll öppnar och stänger korrekt. STYRVENTIL Kontrollera att styrventil på luftvärmare/luftkylare arbetar korrekt. ROTATIONSRIKTNING PÅ ROTERANDE VÄRME VÄXLARE Kontrollera att rotationsriktningen stämmer överens med nedanstående alternativ. Om ej, se inkopplingsscheman. VÄNSTERUTFÖRANDE: Rotorn ska rotera uppåt sedd framifrån. HÖGERUTFÖRANDE: Rotorn ska rotera nedåt sedd framifrån. LUFTFLÖDESMÄTNING eco Side har mätnipplar för luftflödesmätning. Med hjälp av ett mättryck Dpm (Pa) och en konstant (k) kan luftflödet q (l/s) beräknas med följande formel: q = 1000 k Värdet på konstanten (k) redovisas i tabell nedan. x Δp m TEMPERATURKORRIGERING Flödesformeln gäller för luft med en temperatur av +20 C. Vid annan lufttemperatur måste flödet korrigeras med formeln: q = q 20 (273 + t) 293 q = det verkliga flödet genom fläkten q 20 = det avlästa flödet t = rådande temperatur i C FILTER, SLUTTRYCKFALL, m 3 /s Sluttryckfallet för filtren enligt tabell nedan, d.v.s. det tryckfall vid vilket filtren ska bytas, ligger 100 Pa över tryckfallet med rent filter. STORLEK 03 Luftflöde m 3 /s 0,15 0,25 0,35 Tilluft/Frånluft STORLEK 04 Luftflöde m 3 /s 0,15 0,25 0,35 Tilluft/Frånluft STORLEK 06 Luftflöde m 3 /s 0,15 0,25 0,35 Tilluft/Frånluft FILTERVAKT I de fall filtervakt används ska denna ställas in för ovan angivna sluttryckfall. I de fall man har tryck reglering bör tryckvakten ställas in för sluttryckfall +50 Pa. Storlek k-faktor frånluftsfläkt 58,4 51,5 49,2 k-faktor tilluftsfläkt 62,5 52,1 51,4 Mättrycket, Dpm, är differensen mellan trycket i tomdelen på fläktens inlopp och trycket i inloppskonan. Önskas yttre visning kan manometer RDTZ-56 anslutas. Ett mättryck erhålls på manometerns tryckskala och används som referens för övervakning av anläggningen. Om aggregatet levererats med flödesreglering kan luftflödet avläsas direkt på kontrollpanelen. OBS! I de fall aggregatet levererats med flödesreglering finns inga mätuttag på aggregatets utsida

16 16 eco Side - Montering och skötsel 9. KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.1 ALLMÄNT Denna instruktion förklarar hur kontrollpanelen till ISYteq Mini fungerar, den är ett komplement till värmeåtervinningsaggregatets instruktion. Kontrollpanelen är försedd med en touchdisplay. För att navigera i menyerna använd fingret eller baksidan av en penna. När strömmen slås på laddas alla menyer in, detta tar cirka sekunder. Därefter visas startsidan. Använd sifferknapparna för att mata in ett värde. Bekräfta med ångra med. eller Läsvärde (utan ruta), går ej att ändra. RENGÖRA DISPLAYEN Gör aggregatet strömlöst genom att koppla från strömsladden. Torka försiktigt displayen med en mjuk, torr duk utan slipeffekt. Om märken kvarstår, fuktar du duken lätt med ett rengöringsmedel som är speciellt framtaget för LCD- eller mobilskärmar och sveper sedan försiktigt duken i riktning från överkant till nederkant. Använd aldrig andra rengöringsmedel, dessa kan innehålla ammoniak eller andra tillsatser som kan skada displayen. Läs och skrivvärde (med ruta), går att ändra. Vissa undermenyer har flera sidor. klicka på rulllistens övre respektive nedre del för att bläddra mellan sidorna. OBS! Markören går ej att dra i höjdled. VIKTIGT: Spreja aldrig eller häll någon form av vätska direkt på displayen. Rengör kontrollpanelen endast då systemet är strömlöst. GENERELLA KNAPPAR OCH SYMBOLER Nedanstående knappar och symboler är generella och finns på många menysidor. Hemknapp, för att återgå till startsidan. Tillbakaknapp, för att ångra och återgå till föregående sida. Bekräftaknapp, för att bekräfta och gå vidare. ANVÄNDNING AV PANELEN UPPSTART Varje gång strömmen appliceras, går enheten igenom en rad interna systemtest som tar cirka 20 sekunder att slutföra. När den interna systemtesten har slutförts, visar panelen alltid startsidan. Enheten kommer att vara i manuellt läge första gången strömmen slås på. STARTSIDAN Från startsidan är det möjligt att bestämma hur enheten fungerar samt navigera till ytterligare skärmar för att konfigurera enheten så att den passar kraven från slutsystemet. 14 Ändra ett värde. Alternativ 1: tryck på pilarna för att öka eller minska värdet. Alternativ 2: tryck direkt på värdet och mata in önskade siffror (se nedan). Från startsidan är det möjligt att: Navigera till ytterligare konfigurationsskärmar för att konfigurera systemparametrarna. Justera fläkthastigheten manuellt. Bestäm produktens driftsstatus. Fråga och bekräfta systemlarm.

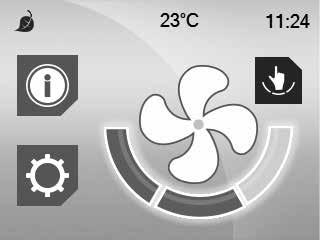

17 eco Side - Montering och skötsel KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.2 STARTSIDAN STATUSRAD Återvinning aktiv Eftervärmare aktiv Avfrostning pågår AKTUELLT BÖRVÄRDE KLOCKA Kyla aktiv LARM Inget larm B-larm A-larm DRIFTSSTATUS Manuellt läge Autoläge Tryckstryrning Flödesstyrning CO 2 -styrning Timer 1 Timer 2 DRIFTSLÄGEN Timer 1/Timer 2 Lågfart Stopp Efterkylning Normalfart Högfart

18 18 eco Side - Montering och skötsel 9. KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.2 STARTSIDAN, FORTS. GENVÄG TILL INSTÄLLNING AV TEMPERATURBÖRVÄRDE GENVÄG TILL INJUSTERINGSMENYN GENVÄG TILL INSTÄLLNING AV DATUM OCH TID LARM Se avsnitt 9.3. VÄLJ DRIFTSTATUS Se avsnitt 9.3. STOPP MANUELLT LÄGE AUTO LÄGE MENY Se avsnitt 9.3. LÅGFART NORMALFART HÖGFART Tryck på respektive fält för att välja driftsläge. Endast i manuellt läge.

19 eco Side - Montering och skötsel KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.3 UNDERMENYER VÄLJA DRIFTSSTATUS Symbol på startsidan visar driftsstatus. Tryck i fläktsymbolens centrum för att ändra statusen. Aggregatet har tre driftslägen som kan väljas under Välj driftstatus-skärmen. MENY Stoppläge: I det här läget stoppar aggregatet både tillufts- och frånluftsfläkten. LARM Manuellt läge: I det här läget kan aggregatet ställas in manuellt på Startsidan för tre olika fläkthastigheter. Autoläge: I det här läget, styrs aggregatet via tidkanaler, CO 2 -reglering, närvarogivare, etc. Symbol på startsidan visar larmstatus. Inget larm B-larm A-larm Larm av typ B klassas som icke-kritiska och stoppar inte aggregatet. Larm av typ A klassas som kritiska och stoppar aggregatet. Tryck på symbolen för att komma in i larmhanteringen. TEMPERATURER Temperaturinställningspunkten används för att bestämma när eftervärmaren (om den är monterad) börjar värma tilluften som kommer in i anläggningen. Temperaturbörvärdet kan ställas in till en temperatur mellan 15 C och 35 C, fabriksinställning är 19 C. Temperaturer, utsignaler mm är endast för avläsning. FLÄKTSTATUS Hastigheten för till- och frånluftsfläkten kan avläsas från % eller som 0 (avstängda). Vid tryckeller flödesinställning visas aktuella värden. LUFTKVALITET Endast vid CO 2 -styrning. Börvärde och aktuell CO 2 -halt kan avläsas. SYSTEMÖVERSIKT Exempel 1. Inget larm ÅTERSTÄLLA LARM LARMHISTORIK Exempel 2. Aktiva larm För att återställa larm, tryck på Återställ efter respektive larm eller på Återställ alla (överst till höger). Om larmet kvarstår återkommer det på displayen och orsaken måste åtgärdas innan återställning. Till exempel är det inte möjligt att återställa ett felaktigt temperaturgivarlarm förräns givaren har reparerats eller bytts ut. Version manöverpanel IP Oktett 1 Bootloader manöverpanel IP Oktett 2 Version styrkort IP Oktett 3 Bootloader styrkort IP Oktett 4 Aggregattyp TIDKANALER Endast avläsning. För inställningar, se avsnitt 9.7. INSTÄLLNINGAR Se avsnitt Avancerade inställningar avsnitt 9.4.

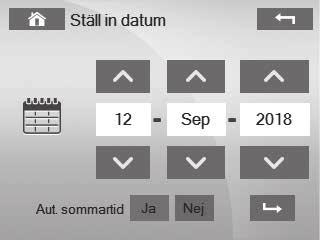

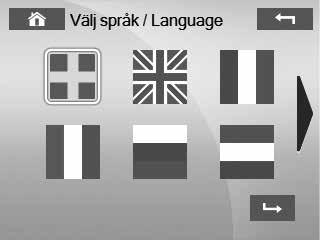

20 20 eco Side - Montering och skötsel 9. KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.4 DATUM/TID, SPRÅK INSTÄLLNINGAR För att komma till menyn Inställningar gör enligt följande: DATUM/TID 1. Tryck på kugghjulen. 1. Ställ in datum och gå vidare med knappen Bekräfta 2. Tryck på skiftnyckeln. 2. Ställ in tid. Bekräfta VÄLJ SPRÅK 3. I denna meny ställs datum, tid och språk in. Dessutom finns möjlighet för installatör och servicepersonal att logga in och komma åt ytterligare parametrar. 1. Tryck på flaggan. Bekräfta

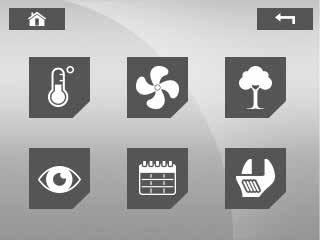

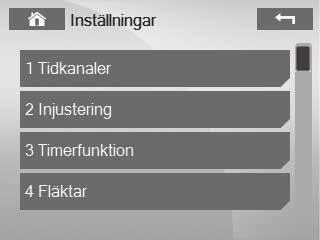

21 eco Side - Montering och skötsel KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.5 INSTÄLLNINGAR FÖR INSTALLATÖR OCH SERVICEPERSONAL Det här avsnittet ger en översikt över de mer avancerade inställningar som är tillgängliga från startsidan via lösenordsskyddad avancerade inställningar. Många systemparametrar kan justeras via inställningsskärmen; Endast de som är relevanta och lämpliga för tillämpningsområdet för den specifika användarmanualen kommer dock att beskrivas. Det rekommenderas starkt att undvika justering av några systemparametrar som inte beskrivs i detta avsnitt. Åtkomst till skärmbilden Inställningar är lösenordsskyddad för att förhindra att systemkritiska parametrar justeras av misstag till värden som kan äventyra aggregatets korrekta funktion. Därför bör man vara extremt försiktig vid justering av parametrarna för avancerade inställningar. LOGGA IN För att komma in i Inställningar för installatör och servicepersonal krävs inloggning. Default (förinställt) lösenord är Detta kan ändras i efterhand. INSTÄLLNINGAR FÖR INSTALLATÖR OCH SERVICE- PERSONAL 1. Ange rätt lösenord. Bekräfta För injustering av fläktar, se avsnitt 9.6 Inju steringsguide. För övriga inställningar, se Parameterlista.

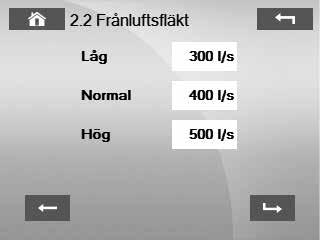

22 22 eco Side - Montering och skötsel 9. KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.6 INJUSTERINGSGUIDE Det finns två sätt att komma in i injusteringsmenyn. 1. Det första är genom att trycka på frågetecknet på startmenyn. Frågetecknet visas ej om menyn tidigare har öppnats. 2. Det andra är via Meny/Inställningar/Logga in och välj 2 Injustering. ECO Side kan beställas med fyra olika konfigureringar: Standard fläkthastighet anges i % av maxvarvtalet Flödesstyrning önskat luftflöde ställs in Tryckstyrning önskat tryck ställs in CO2-styrning önskat CO2-värde ställs in STANDARD Genom att trycka på 2.1 Starta ges steg för steg en vägledning genom de inställningar som behöver göras vid injusteringen. För att ändra ett enskilt värde finns möjlighet att direkt gå in i aktuell meny. ALTERNATIV 1 ALTERNATIV 2 Hastigheterna för respektive driftsläge kan ändras på två sätt: Alternativ 1 - Tryck på benämningen Alternativ 2 - Tryck på värdet

23 eco Side - Montering och skötsel KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING Alternativ 1 - Använd ±-knapparna Gör motsvarande inställning på tilluftsfläkten Alternativ 2 - Mata in önskat värde, bekräfta med. Ställ in önskat börvärde. Vid utetemperaturkompensering, frånlufts- eller rumsreglering ställs även min- och maxtemperatur för tilluften in. Efter avslutad inmatning, tryck på knappen Bekräfta och gå vidare till nästa steg.

24 24 eco Side - Montering och skötsel 9. KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING Flödet anges i klartext för respektive hastighet. För att avsluta injusteringen tryck på det röda krysset. För inställning av tidkanaler tryck på den bruna bocken. Se vidare avsnitt 9.7. För övriga inställningar se FLÖDESSTYRNING TRYCKSTYRNING

25 eco Side - Montering och skötsel KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING Trycket anges i klartext. Tryckstyrning är endast aktivt i normalfart. Vid låg- och högfart anges fläktvarvtalet i % av maxvarv. CO 2 -styrning är endast aktivt i normalfart. Vid låg- och högfart anges fläktvarvtalet i % av maxvarv. För övriga inställningar se CO 2 -STYRNING 1. Ställ in önskat CO 2 -börvärde. 2. Välj gränsvärde. Detta anger om den nedre gränsen ska vara låg- eller normalfart. Hastigheten kan inte sjunka under detta värde. 3. Ställ in förhållandet mellan från- och tilluft. Frånluftsfläkten är master och tilluftsfläkten är slav. För övriga inställningar se 9.6.1

26 26 eco Side - Montering och skötsel 9. KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.7 TIDKANALER Regulatorn har tre typer av interna tidkanaler: Veckoprogram, dagprogram och period. Först programmeras veckoprogrammet med önskade scheman. Därefter utnyttjas eventuellt dagprogram och period för att lägga in undantag, till exempel helger och semester. Respektive tidkanal behöver även aktiveras. Detta görs genom att trycka på den grå bocken. Brun bock indikerar att tidkanalen är aktiv. PRIORITETSORDNING Då flera aktiverade program överlappar varandra gäller följande: Lägst prioritet Veckoprogram 1 Veckoprogram 8 Dag 1 Dag 4 Period 1 Högst prioritet Period 4 VECKOPROGRAM (1-8) Med hjälp av ett veckoprogram kan aggregatet programmeras att gå i låg-, normal-, högfart alternativt stopp. EXEMPEL 1 Aggregatet skall gå i normalfart mellan 08:00 och 18:00 vardagar och övrig tid skall aggregatet vara avslaget. Dag Tid Fläkthastighet Måndag 8 18 Normal Tisdag 8 18 Normal Onsdag 8 18 Normal Torsdag 8 18 Normal Fredag 8 18 Normal Annan tid Stopp Endast Veckoprog 1 ska vara aktiverat.

27 eco Side - Montering och skötsel KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.7 TIDKANALER, FORTS. EXEMPEL 2 Aggregatet skall gå i normalfart mellan 08:00 och 18:00 måndag till torsdag, fredagar mellan 08:00 och 17:00 och lördagar mellan 10:00 och 14:00. Övrig tid skall aggregatet vara avslaget. Veckodag Tid Fläkthastighet Måndag Normal Tisdag 8 18 Normal Onsdag 8 18 Normal Torsdag 8-18 Normal Fredag 8-17 Normal Lördag Normal Annan tid Stopp EXEMPEL 3 Aggregatet skall gå i normalfart mellan 08:00 och 18:00 vardagar och övrig tid skall aggregatet gå på lågfart. Vid lågfart skall temperatubörvärdet sänkas med två grader. Veckodag Tid Fläkthastighet Börvärde Måndag 8 18 Normal 0 C Tisdag 8 18 Normal 0 C Onsdag 8 18 Normal 0 C Torsdag 8 18 Normal 0 C Fredag 8 18 Normal 0 C Annan tid Låg 2 C Endast Veckoprog 1-2 ska vara aktiverade. Endast Veckoprog 1-3 ska vara aktiverade.

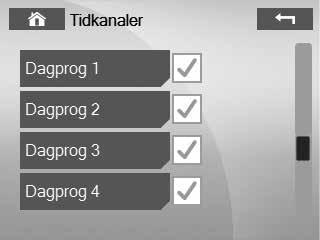

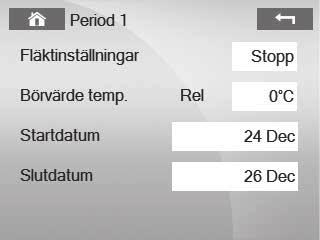

28 28 eco Side - Montering och skötsel 9. KONTROLLPANEL HANDHAVANDE, IGÅNGKÖRNING 9.7 TIDKANALER, FORTS. DAGPROGRAM (1-4) Med hjälp av ett dagprogram kan undantag göras för enstaka dagar. OBS! Kom ihåg att aktivera önskade tidkanaler genom att trycka på EXEMPEL Aggregatet skall vara avslaget den 6:e juni. PERIOD (1-4) Med hjälp av en period kan undantag göras för flera dagar i följd. EXEMPEL Aggregatet skall vara avslaget mellan den 24:e december och 26:e december.

29 eco Side - Montering och skötsel REGLERFUNKTIONER 10.1 ROTOR, VÄRME OCH KYLA Aggregatet är konfigurerat på olika sätt med avseende på värme, återvinning och kyla, se nedan. VAL AV VÄRMARE Ingen värmare Elektrisk luftvärmare Vattenburen luftvärmare VÄRMEÅTERVINNING Steglöst roterande värmeväxlare VAL AV KYLA Ingen kyla Vattenburen kyla DX-kyla, 1-steg REGLERFUNKTION Oberoende av reglertyp försöker aggregatet att uppnå önskat börvärde. Detta sker genom att aggregatet utifrån behov kallar på återvinning, värme eller kyla. Inbyggt i systemet finns även en dödzon. Dödzonens funktion är att fungera som en temperaturzon (vanligtvis 2 C) mellan värmeåtervinning och kyla. Styrsignal, % Värme Återvinning Sekvensreglering Figur 1. Figuren visar regulatorns utsignaler till olika aggregatkomponenter vid olika temperaturer. Zonen mellan T2 och T3 kallas för dödzon. Observera att värme aktiveras endast när återvinningsdelen arbetar med 100%. Kyla T0 T1 T2 T3 T4 Temperatur, C TEMPERATURREGLERING eco Side har tre temperaturregleringsalternativ, tilluftsreglering, frånluftsreglering och rumsreglering. Rumsreglering och frånluftsreglering är samma reglertyp med skillnaden att vid rumsreglering behövs en extern rumsgivare (separat beställningskod). Utöver detta finns möjlighet till utetemperaturkompensering. Utetemperaturkompensering går ej att kombinera med frånlufts-/rumsreglering. Aggregatet levereras med tilluftsreglering som standard. För att erhålla andra reglertyper ändras först regulatorn från standardläge till kaskadläge. Därefter väljs reglertyp genom att ändra kaskadreferensen till frånluftsreglering/rumsreglering (0) eller utetemperaturkompensering (1). Nedan följer en beskrivning av de olika reglertyperna. TILLUFTSREGLERING För att upprätthålla en konstant tilluftstemperatur arbetar regulatorn utifrån ett satt börvärde och tilluftstempe raturen. Utifrån dessa parametrar styr regulatorn de aktuella värme-, värmeåtervinnings- och kylsekvenserna. FRÅNLUFTSREGLERING Frånluftstemperaturen ger ett bra medelvärde på temperaturen i olika rum. Med hjälp av detta reglerar aggregatet tilluftstemperaturen på ett sådant sätt att frånluftstemperaturen hålls på en önskad nivå. Metoden passar till ventilationssystem som förser ett antal liknande rum. I de fall där olika rum har skiftande värmebehov bör denna metod ej användas. Detta på grund av att aggregatet inte kan känna de skiftande värmebehoven, utan kan bara läsa genomsnittstemperaturen. Begränsningen av tilluftstemperaturen (Min. temp och Max. temp) garanterar att tillufts temperaturen upprätthålls inom inställt område. DEFAULTPARAMETRAR VID FRÅNLUFTSREGLERING 1. Regulator = 2 Medför kaskadreglering 2. Kaskadreferens = 0 Medför frånluftsreglering 3. Kaskad A = 0,5 När givaren blir kallare än inställt börvärde 4. Kaskad B = 0,5 När givaren blir varmare än inställt börvärde 5. Min temp = 15 C Sätter lägsta tilluftstemperatur 6. Max temp = 25 C Sätter högsta tilluftstemperatur

30 30 eco Side - Montering och skötsel 10. REGLERFUNKTIONER EXEMPEL 1. Börvärde = 18 C 2. Frånluftstemperatur = 16 C Detta medför att det nya kalkylerade börvärdet till tilluftsregulatorn är: Kalkylerat börvärde = börvärde + (börvärde - frånluftstemperatur) x kaskad A = 18 + (18 16) x 0.5 = 19 C. RUMSREGLERING Rumsreglering ger bäst reglering av temperatur i ett specifikt rum och används när ett aggregat endast betjänar detta rum. Metoden fungerar bäst för större lokaler. Genom att byta ut frånluftstemperaturgivaren mot en rumstemperaturgivare i det aktuella rummet erhålls bra rumstemperatur. Med hjälp av detta reglerar aggregatet tilluftstemperaturen på ett sådant sätt att rumstemperaturen hålls på en önskad nivå. Begränsningen av tilluftstemperaturen (Min. temp och Max. temp) garanterar att tilluftstemperaturen upprätthålls inom inställt område. DEFAULTPARAMETRAR VID RUMSREGLERING 1. Regulator = 2 Medför kaskadreglering 2. Kaskadreferens = 0 Medför rumsreglering 3. Kaskad A = 0,5 När givaren blir kallare än inställt börvärde 4. Kaskad B = 0,5 När givaren blir varmare än inställt börvärde 5. Min temp = 15 C Sätter lägsta tilluftstemperatur 6. Max temp = 25 C Sätter högsta tilluftstemperatur EXEMPEL 1. Börvärde = 18 C 2. Rumstemperatur = 22 C Detta medför att det nya kalkylerade börvärdet till tillufts regulatorn är: Kalkylerat börvärde = börvärde (börvärde rums temperatur) x kaskad B = 18 (18 22) x ( 0,5) = 16 C. UTETEMPERATURKOMPENSERING Börvärdestemperaturen för tilluft kan justeras upp eller ned beroende på utomhustemperaturen. Genom att sätta ett högre börvärde både på kalla vinterdagar och heta sommardagar kan inomhuskomforten förbättras. På sommaren kommer denna ökning att spara energi. Utetemperaturkompensering går ej att kombinera med frånluftsreglering och rumsreglering. DEFAULTPARAMETRAR VID UTETEMPERATUR - KOMPENSERING 1. Regulator = 2 Medför kaskadreglering 2. Kaskadreferens = 1 Medför utetemperatur kompensering 3. Kaskad A = 0,05 När givaren blir kallare än inställt börvärde 4. Kaskad B = 0,03 När givaren blir varmare än inställt börvärde 5. Min temp = 15 C Sätter lägsta tilluftstemperatur) 6. Max temp = 25 C Sätter högsta tilluftstemperatur) Börvärde EXEMPEL Utomhustemperaturkompensering 5 1. Börvärde = 18 C 2. Uteluftstemperatur = 2 C Utomhustemperatur, C Detta medför att det nya kalkylerade börvärdet till tilluftsregulatorn är: Kalkylerat börvärde = börvärde + (börvärde - uteluftstemperatur) x kaskad A = 18 + (18 (-2)) x 0.05 = 19 C EXEMPEL 2 1. Börvärde = 18 C 2. Uteluftstemperatur = 28 C Detta medför att det nya kalkylerade börvärdet till tilluftsregulatorn är: Kalkylerat börvärde = börvärde - (börvärde - uteluftstemperatur) x kaskad B= 18 (18 28)) x 0.30 = 21 C.

31 eco Side - Montering och skötsel REGLERFUNKTIONER 10.3 FRYSSKYDD Varning! Ändra ej dessa parametrar om det inte är absolut nödvändigt. Vid felinställda parametrar kan vatten batteriet frysa sönder och då orsaka vattenskador på fastigheten. Frysvakten används för att vid låga utetemperaturer förhindra att vattenbatteriet fryser sönder. Vid stoppat aggregat regleras temperaturen i vattenbatteriet till inställt varmhållningsbörvärde. Vid frysrisk i vatten batteriet styrs ventilställdonet till att öppnas. Under stiger temperaturen inställbar gräns erhålls A-larm vilket då stoppar aggregatet AVFROSTNINGSFUNKTION (TILLBEHÖR) Avfrostningsfunktionen används för att säkerställa att rotorn inte blir isbelagd. Genom att mäta trycket över rotorn går det att verifiera när rotorn behöver avfrostas. När trycket över rotorn blir för högt aktiveras avfrostning. Då trycket sjunkit under gränsvärdet avaktiveras avfrostningen. Såväl aktivering och avaktivering har en tidsfördröjning. Avfrostning sker genom att rotorn sektionskörs. Fläkthastigheterna påverkas ej. Storlek Rotorns temperaturverkningsgrad 80% (Pa) 85% (Pa) Värde avläst i tabell ovan ställs in på avfrostningsvakt monterad i aggregatet KYLÅTERVINNING På sommaren, om frånluften är kallare än uteluften, startar den roterande värmeväxlaren för att återvinna kylan i den kallare frånluften. Kylåtervinning aktiveras om frånluftstemperaturen är 2 C lägre än uteluftstemperaturen samt att aggregatet arbetar i sommarläge. Om detta är uppfyllt startar rotorn och arbetar med 100% NATTKYLA Nattkyla används sommartid för att reducera kylbehovet vid aggregatstart och för att begränsa maximal temperatur under icke arbetstid. Detta görs genom att under svala sommarnätter till varata kall uteluft. Parametrar Värde (exempel) Anmärkning Nattkyla aktiverad Ja Aktivering av nattkyla Rumsbörvärde 22 C Rumsbörvärde för nattkyla Delta 5 C Min.differens rumstemperatur Hysteres 2 C Hysteres för nattkyla Testtid, start kl. 22:00 Starttid för nattkylatest Testtid, slut kl. 22:15 Sluttid för nattkylatest Maxtid 540 minuter Maximal aktiveringstid för nattkyla STARTVILLKOR a. Nattkyla aktiverad b. Autoläge aktiverat c. Aggregatet i stopp enligt tidkanal TESTPERIOD OCH UTVÄRDERING a. Aggregatet startas kl. 22:00 och arbetar då i normalfart b. Klockan 22:15 utvärderas huruvida nattkyla behövs eller ej. Följande måste vara uppfyllt: 1. Aggregatet i Sommarläge 2. Utelufttemperatur < Frånluftstemperatur - Delta 3. Frånluftstemperatur > Rumsbörvärde + Hysteres c. Är ovanstående uppfyllt startar nattkyla VID NATTKYLA SKER FÖLJANDE a. Rotor, eftervärmare och eventuell kyla blockeras. b. Fläktarna sätts i högfartsläge NATTKYLA PÅGÅR SÅ LÄNGE FÖLJANDE VILLKOR ÄR UPPFYLLDA: a. Aggregatet i Sommarläge b. Utelufttemperatur < Frånluftstemperatur Delta c. Frånluftstemperatur > Rumsbörvärde d. Funktionens maximala aktiveringstid ej är uppnådd.

32 32 eco Side - Montering och skötsel 10. REGLERFUNKTIONER 10.7 FLÄKTSTYRNING STANDARD 3-hastighetsdrift (låg, normal och hög). Omkoppling av fläkthastigheter kan ske med tidkanaler, timer, tryckknapp eller närvarogivare. NOLLPUNKTSKALIBRERING AV TRYCKGIVARE Tryckknapp LED TRYCKREGLERING (COP) Reglerprincip där aggregatet håller konstant kanaltryck. Används normalt i variabelflödessystem (VAV). LED Bygel 1 Bygel 2 Bygel V 4-20mA 24VDC GND Tryckgivare (GP3 och GP4) är monterade i aggregatets ellåda. Vid tryckreglering regleras lufttrycket i indexkanalen (kanal med högst tryckfall, och där det statiska trycket är som lägst). Slangen till tryckgivare GP3 placeras i tilluftskanalen och slangen till tryckgivare GP4 placeras i frånluftskanalen. Slangarna placeras på lämplig plats med representativt tryck. Aggregat som beställs med tryckreglering är konfigurerade för detta från fabrik. För inställningar se avsnitt KONSTANTFLÖDESREGLERING (CAV) Reglerprincip där aggregatet håller konstant luftflöde. Tryck givare (GP3 och GP4) är monterade i aggregatets ellåda och alla slangar är anslutna. Med hjälp av ett mättryck Δpm i Pa och en konstant k kan luftflödet q i l/s beräknas med följande formel: q = 1000 k x Δp m Bygel 1 Bygel 2 Bygel 3 OBS! Vid igångkörning måste givarna nollpunkts kalibreras. Därefter skall detta ske en gång per år. Givarna bör ha varit spänningssatta cirka en timme innan kalibrering utförs. Därefter lossas slangarna från givarna. För att starta kalibreringen tryck på knappen intill tryck områdesbyglingarna, då tänds en röd lysdiod. Lysdioden slocknar efter någon sekund. Montera därefter tillbaka luftslangarna. Klart! CO 2 -REGLERING Reglerprincip där aggregatet begränsar CO 2 -halten. En CO 2 -givare är monterad i frånluften från fabrik. Mättrycket, Dp m, är differensen mellan trycket i tomdelen på fläktens inlopp och trycket inne i inloppskonan. Värdet på konstanten (k) redovisas i tabell nedan. Aggregat som beställs med flödesreglering är konfigurerade för detta från fabrik. För inställningar se avsnitt 9.6. Storlek k-faktor frånluftsfläkt 58,4 51,5 49,2 k-faktor tilluftsfläkt 62,5 52,1 51,4

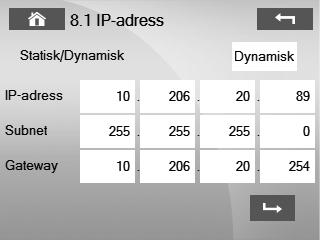

33 eco Side - Montering och skötsel KOMMUNIKATION Aggregatet kan kommunicera med överordnat system via Modbus (RS485 och TCP/IP). Inga övriga protkoll stöds MODBUS, RS485 Modbus kopplas in enligt tabell nedan. Se även separat Modbusinstruktion. Komponent Plint Anslutning Anmärkning Modbus, RS485 Modbus REF - A - B 11.2 MODBUS, TCP/IP Aggregatet är försett med ett Ethernetkort för uppkoppling i ett befintligt nätverk. Ethernetkabel (RJ45) ansluts till skarvdon på aggregatets ovansida WEBSERVER Aggregatet har en inbyggd webserver, vilket gör att det går att läsa och ändra parametrar via en webläsare. För att läsa av eller ändra IP-adress, gå in i meny 8.1.

34 34 eco Side - Montering och skötsel 12. PARAMETERLISTA Notera att felaktiga parameterinställningar i vissa fall kan leda till exempelvis driftsstörningar och frysrisk. Inställningar skall därför alltid utföras av personer med erforderlig kunskap. TEMPERATURER Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Tilluftstemperatur L C Uteluftstemperatur L C Frånluftstemperatur L C Frysskydd L C Endast vid vattenvärme Börvärde L/S C 19 Sommar-/vinterläge L Sommar/Vinter Utsignal Eftervärmare L % Utsignal Förvärmare L % Ej aktuellt för eco Side-aggregat Utsignal Återvinning L % Utsignal Kyla L % Reglertyp / Aktuellt börvärde L C FLÄKTAR Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Tilluftsfläkt hastighet L 0 eller % Frånluftsfläkt hastighet L 0 eller % Tryck tilluft L Pa Endast vid tryckreglering Tryck frånluft L Pa Endast vid tryckreglering Börvärde tilluft L Pa Endast vid tryckreglering Börvärde frånluft L Pa Endast vid tryckreglering Luftflöde tilluft L l/s Endast vid flödesreglering Luftflöde frånluft L l/s Endast vid flödesreglering Börvärde tilluft L l/s Endast vid flödesreglering Börvärde frånluft L l/s Endast vid flödesreglering LUFTKVALITET Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar CO 2 -halt L ppm Aktuell CO 2 -halt i frånluften Börvärde CO 2 L ppm 800 SYSTEMÖVERSIKT Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Mjukvaruversion manöverpanel L Bootloaderversion manöverpanel L Mjukvaruversion styrkort L Bootloaderversion styrkort L Aggregattyp L eco Side IP Oktett 1 L Aktuell IP adress, tillbehör IP Oktett 2 L IP Oktett 3 L IP Oktett 4 L ) L/S = Läs- och skrivvärde, L = Läsvärde

35 eco Side - Montering och skötsel PARAMETERLISTA TIDKANALER Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Tidkanaler L Aktiverade tidkanaler, endast för avläsning INSTÄLLNINGAR Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar Datum / Tid L/S Välj språk L/S Svenska Logga in L/S För installatör och servicepersonal Inställningar För installatör och servicepersonal 1. Tidkanaler Se avsnitt Injustering Se avsnitt Timerfunktion Timerfunktion L/S Se avsnitt 6.7 Timer frånslagsfördröjning L/S min 0 4. Fläktar 4.1 Fläktinställningar Autoåtergång forceringsläge L/S Ja / Nej Nej Forceringstid L/S min 120 Startfördröjning L/S s 15 Frånluftsfläkt startar direkt, tilluftsfläkt efter inställd fördröjning Efterkylning L/S s sekunder vid elbatteri Braskaminstid L/S min 30 Ej aktuellt för eco Side-aggregat 4.2 Tryck/flöde Tryck-/Flödesstyrning av fläktar. Aggregatet måste vara försett med tryckgivare. Tryckreglering tilluft L/S Ja/Nej Ja Endast vid tryckreglering Tryckreglering frånluft L/S Ja/Nej Ja Endast vid tryckreglering Tilluft tryckbörvärde L/S Pa 150 Frånluft tryckbörvärde L/S Pa 150 Flödesreglering tilluft L/S Ja/Nej Ja Endast vid konstantflödesreglering Flödesreglering frånluft L/S Ja/Nej Ja Endast vid konstantflödesreglering Endast TF, FF slav L/S Ja/Nej Nej Förhållande FF/TF L/S % 100 Tilluftsflöde lågfart, Storlek 04 L/S l/s vid Storlek 03, 400 vid storlek 06 Tilluftsflöde normalfart, Storlek 04 L/S l/s vid Storlek 03, 550 vid storlek 06 Tilluftsflöde högfart, Storlek 04 L/S l/s vid Storlek 03, 700 vid storlek 06 Frånluftsflöde lågfart, Storlek 04 L/S l/s vid Storlek 03, 400 vid storlek 06 Frånluftsflöde normalfart, Storlek 04 L/S l/s vid Storlek 03, 550 vid storlek 06 Frånluftsflöde högfart, Storlek 04 L/S l/s vid Storlek 03, 700 vid storlek 06 1) L/S = Läs- och skrivvärde, L = Läsvärde

36 36 eco Side - Montering och skötsel 12. PARAMETERLISTA Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar 5. Värme/Kyla 5.1 Förvärmare Ej aktuellt för eco Side-aggregat 5.2 Värme / Kyla Reglertyp L/S = Standard, tilluftsreglering, se avsnitt = Kaskadreglering, se avsnitt 10.2 Mintemperatur tilluft L/S C 15 Maxtemperatur tilluft L/S C 25 Kylsekvens L/S Ja/Nej Nej DX-kyla L/S Ja/Nej Nej Dödzon kyla L/S Ja/Nej Ja Dödzon L/S 0-25 C 2 Blockera kyla på vintern L/S Ja/Nej Ja Blockera värme på sommaren L/S Ja/Nej Ja Eftervärmare L/S Ja/Nej Ja Kaskadreferens L/S = Frånlufts/Rumsreglering 1 = Utetemperaturkompensering Kaskad A L/S C 0,5 Kaskad B L/S C 0,5 Relativ/absolut temperatur L/S rel/abs rel Relativ eller absolut temperatur i tidkanaler 5.3 Nattkyla Se avsnitt 10.6 Nattkyla L/S Ja/Nej Nej Välj JA för att aktivera nattkyla Börvärde rumstemperatur L/S C 20 Testtid start L/S 19:00-04:00 kl 22:00 Testtid stopp L/S 19:00-04:00 kl 22:15 Delta L/S 0-20 C 5 Hysteres L/S 0-20 C 2 Maxtid L/S min Avfrostning Se avsnitt Kylåtervinning Se avsnitt 10.5 Kylåtervinning L/S Ja / Nej Ja Temperaturdifferens (uteluft-frånluft) L/S 0-15 C Sommar/Vinterläge Sommar-/Vinterläge L Sommar / Vinter Automatiskt / Manuellt läge L/S Auto / Manuellt Auto Manuellt Vinter/Sommar L/S Sommar / Vinter Vinter 5.7 Frysskydd Se avsnitt 10.3 Pumpstopp L/S Ja/Nej Ja Nej = kontinuerlig drift av pumpar Pumpstoppsläge 1) L/S = Läs- och skrivvärde, L = Läsvärde L/S sommar/vinter värme/kyla värme/kyla Varmhållning L/S 0-50 C 25 Börvärde min. drifttemp. L/S 0-50 C 12 Börvärde frysskyddslarm L/S 0-50 C 7 Värme/Kyla = Cirkulationspump värme går vid värmebehov, cirkulationspump kyla går vid kylbehov. Sommar/Vinter = cirkulationspump värme går på vintern, cirkulationspump kyla går på sommaren. Motionskörning av pumpar sker varje dag.

37 eco Side - Montering och skötsel PARAMETERLISTA Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar 6. Luftkvalitet 6.1 CO 2 -styrning CO 2 L/S Ja/Nej Nej Börvärde CO 2 L/S ppm 800 P-band L/S ppm 800 I-tid L/S s 600 ppm vid 0 V L/S ppm 0 ppm vid 10 V L/S ppm 2000 Lägsta gräns CO 2 L/S Låg/Normal Normal 6.2 Fuktstyrning Ej aktuellt för eco Side-aggregat 7. Larmhantering 7.1 Larminställningar Filterlarm tid L/S dagar 0 Sätts till 0 för att avaktivera filterlarm Summalarmsutgång A+B L/S Ja / Nej Ja Aktivera temperaturlarm L/S Ja / Nej Ja Temperaturlarm L/S C 5 Aktivera rotorremstest L/S Ja / Nej Nej Ej aktuellt för eco Side-aggregat 7.2 Larmkategorier Brandlarm L/S A/B A Extern funktion Givarfel tilluft L/S A/B A Givarfel uteluft L/S A/B A Givarfel frånluft L/S A/B A Givarfel frysskydd L/S A/B A Endast vid vattenvärme Givarfel avfrostning L/S A/B B Ej aktuellt för eco Side-aggregat Givarfel AI10 L/S A/B B Ej aktuellt för eco Side-aggregat Fläktvakt tilluft L/S A/B A Fläktvakt frånluft L/S A/B A Filterlarm L/S A/B B Ej aktuellt för eco Side-aggregat Tryckvakt VVX L/S A/B B Rotorvakt L/S A/B B Filtervakt tilluft L/S A/B B Filtervakt frånluft L/S A/B B Överhettning elvärmare L/S A/B B Cirk.pump värme L/S A/B B Frysskydd L/S A/B B Summalarm kyla L/S A/B B Cirkulationspump kyla L/S A/B B Temperaturlarm L/S A/B A Rotorremslarm L/S A/B A Ej aktuellt för eco Side-aggregat 7.3 Larmfördröjningar Brandlarm L/S s 2 Extern funktion Givarfel tilluft L/S s 5 Givarfel uteluft L/S s 5 Givarfel frånluft L/S s 5 Givarfel frysskydd L/S s 5 Endast vid vattenvärme Givarfel avfrostning L/S s 5 Ej aktuellt för eco Side-aggregat Givarfel AI10 L/S s 5 Ej aktuellt för eco Side-aggregat Fläktvakt tilluft L/S s 2 Fläktvakt frånluft L/S s 2 Rotorvakt L/S s 2 Filtervakt tilluft L/S s 60 Filtervakt frånluft L/S s 60 Överhettning elvärmare L/S s 2 Cirk.pump värme L/S s 2 Frysskydd L/S s 2 Summalarm kyla L/S s 2 Cirk.pump kyla L/S s 2 Temperaturlarm L/S min 10 Rotorremslarm L/S s 60 Ej aktuellt för eco Side-aggregat 1) L/S = Läs- och skrivvärde, L = Läsvärde

38 38 eco Side - Montering och skötsel 12. PARAMETERLISTA Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar 7.4 Kontaktfunktioner DI1 Timeringång 1 L/S NO/NC NO DI2 Timeringång 2 L/S NO/NC NO DI3 Rotationsvakt L/S NO/NC NO DI4 Tryckvakt avfrostning L/S NO/NC NO DI5 Fläkt-/filtervakt TF L/S NO/NC NO DI6 Fläkt-/filtervakt FF L/S NO/NC NO DI8 Brandlarm L/S NO/NC NC DI9 Spiskåpekontakt L/S NO/NC NO Ej aktuellt för eco Side-aggregat DI7 Larm värme L/S NO/NC NO NC vid elbatteri DI10 Larm kyla L/S NO/NC NO 8.Konfiguration 8.1 IP-adress L/S Statisk/Dynamisk Dynamisk Subnet mask L/S Gateway L/S Statisk = Manuell inställning Dynamisk = Automatisk tilldelning av IP-adress via DHCP 8.2 Menykonfig Logga till USB L/S Ja / Nej Nej Endast för felsökning Aggregattyp L eco Side Auto utloggningstid L/S min 10 Tröskelvärde värme L/S % 0 För installatör och servicepersonal Tröskelvärde kyla L/S % 0 För installatör och servicepersonal Tröskelvärde återvinning L/S % 0 För installatör och servicepersonal Tröskelvärde extern fläkt L/S % 5 För installatör och servicepersonal 8.3 Skärmsläckare Skärmsläckare L/S På/Av På Tid L/S min Modbus Modbus slav adress BMS L/S Baudrate L/S 9.6, 19.2, ,2 Paritet L/S ingen, jämn, udda ingen Databit L/S 7,8 8 Stoppbit L/S 1, Mac adress Mac adress L 8.6 Reset Soft reset Reset Alla värden återställs förutom injusterade flöden och börvärden Factory reset Reset Alla värden återställs 8.7 Lösenord Logga ut automatiskt L/S Ja/Nej Ja Lösenord 1 L/S Används för att ändra lösenordet 8.8 Om Mjukvara HMI L Mjukvara Styrkort L Bootloader version L 1) L/S = Läs- och skrivvärde, L = Läsvärde

39 eco Side - Montering och skötsel PARAMETERLISTA Parameter Typ av värde 1) Område Enhet Standardvärde Kommentar 9. Spara värden Sparar injusterade värden Minne 1 Minne 2 Minne 3 Minne 4 Minne Ladda upp värden Minne 1 Minne 2 Minne 3 Minne 4 Minne 5 Laddar upp sparade injusterade värden från kontrollpanelen 11. Spara till SD Kopierar sparade värden till ett SD-kort Minne 1 Minne 2 Minne 3 Minne 4 Minne Ladda in från SD Kopierar in sparade värden från ett SD-kort Minne 1 Minne 2 Minne 3 Minne 4 Minne Testfunktion Endast för felsökning 13.1 Ingångar 13.2 Utgångar 14. Logga ut 1) L/S = Läs- och skrivvärde, L = Läsvärde

40 40 eco Side - Montering och skötsel 13. SKÖTSELANVISNING VARNING Vid eventuella ingrepp kontrollera att spänningen till aggregatet är bruten FILTER Stor försiktighet ska iakttas vid öppning av luftnings anslutningarna för värmevatten till luftvärmare. Risk för vätskeslag eller ångutsläpp ALLMÄNT Kunden är skyldig att följa och dokumentera avtalade underhållsoch skötselåtgärder. Följ serviceschema och fyll i genomförda åtgärder. Service ska utföras av behörig servicefirma. För att bibehålla VDI skall komponenter som inte går att rengöra från svamp och/eller mögelväxt bytas ut. RESERVDELAR Vid servicearbete eller inspektion ska aggregatets säkerhetsbrytare slås ifrån innan inspektionsdörrarna öppnas. Före återstart ska alla säkerhetsanordningar återställas. För att stoppa aggregatet använd kontroll panelen. Aggregatets luckor är försedda med låsbara handtag. Se till att aggregatet alltid lämnas i låst läge och att nycklarna förvaras oåtkomliga för obehöriga. Inspektionsluckor får ej öppnas när aggregatet är i drift. Använd skyddshandskar vid service- och monteringsarbete Använd heltäckande klädsel samt skyddshandskar vid service- och underhåll Reservdelar och tillbehör till detta luftbehandlingsaggregat beställs hos Fläkt Woods AB närmaste försäljningskontor. Vid beställning av reservdelar skall koder enligt reservdelslista anges. INVÄNDIG RENGÖRINGSINSTRUKTION Samtliga ytor och komponenter skall vara fris från smuts och föro - reningar. Dammsug och torka rent med våt trasa. Använd disk medel för att rengöra höljet. Skölj därefter rent med vatten. Om be hovet finns, desinficera höljet. Efter avtorkning se till att alla ytor är torra. Går inte komponenter att rengöra skall dessa bytas ut. Viktigt! Aceton, klorin eller andra likvärdiga lösnings medel får ej användas. Efterhand som stoft avskiljs i filtret, stiger luftmotståndet med reducerat luftflöde som följd. Regelbundna filterbyten med intervaller, som bestäms av luftens stoftkoncentration, är därför nödvändiga. Tryckfallet kan också mätas med manometer RDTZ-07. Tryckmätarens skala kan lämpligen rödmärkas ovanför värdet för rekommenderat sluttrycksfall. Beställning av ersättningsfilter och reservdelar görs hos närmaste försäljningskontor. BESTÄLLNINGSKODER Filterklass F7 på både till- och frånluft. Sats om två filter. Storlek 03 Storlek 04 Storlek 06 RDTZ RDTZ RDTZ BYTE AV SMUTSIGA FILTER (STEG FÖR STEG) 1. Använd andningsskydd av lägst klass FFP2. 2. Byt filter genom att dra ut det smutsiga filtret. Vid byte av filter, se även instruktion för invändig rengöring. Kontrollera att tätningarna är oskadade innan nytt filter monteras. För in de nya filtren försiktigt så att de inte skadas. 3. Förbrukade filter ska tas hand om i enlighet med lokala föreskrifter som finns för avfall. 4. Sopsortera filtren. SLUTTRYCKFALL ÖVER FILTER STORLEK 03 Luftflöde m 3 /s 0,15 0,25 0,35 Tilluft/Frånluft STORLEK 04 Luftflöde m 3 /s 0,30 0,40 0,50 Tilluft/Frånluft STORLEK 06 Luftflöde m 3 /s 0,40 0,55 0,70 Tilluft/Frånluft

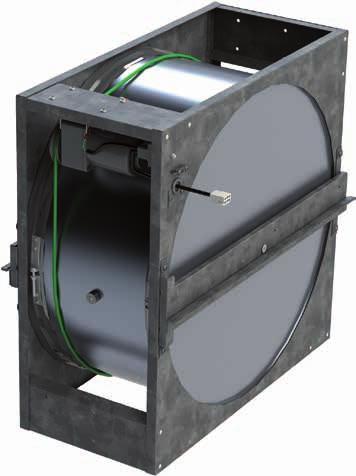

41 eco Side - Montering och skötsel SKÖTSELANVISNING 13.3 ROTERANDE VÄRMEVÄXLARE Demontering av mittstolpe. Den roterande värmeväxlaren är mycket viktig för aggregatets funktion och ekonomi och skall därför hållas ren och i gott skick. Rotorn är normalt självrensande genom att luftriktningen vänds när rotorn går in i respektive ut ur mellanplanet. Rotorn är dessutom försedd med en renblåsningssektor som förhindrar frånluft att föras med in till tilluften under rotationen. Det är viktigt för renblåsningsfunktionen att frånluftsdelen har lägre tryck (större undertryck) än tilluftsdelen. Det bör vara 0-20 Pa större undertryck på frånluftssidan. Därmed styrs luftläckage och renblåsningsflöde mot frånluften och överföring till tilluften undviks. Rotorns drivmotorfunktion bör kontrolleras minst en gång per halv år. Drivväxeln är livstidssmord. Rotorns axellager är engångssmorda varför ingen eftersmörjning är nödvändig. Kontrollera att drivremmen inte är av eller slirar. För att komma åt rotorn, demontera mittstolpen enligt vidstående bild FRONTYTOR Kontrollera att hjulets yta ej är belagd med damm. Rengöring sker genom dammsugning eller genomblåsning med tryckluft. Genomblåsningen ska ske från ren sida mot dammbelagd sida. Rengöring av rotoryta, då dammsugning alternativt tryckluftsgenomblåsning visat sig vara otillräcklig (fettbemängt stoft), utförs enligt följande: Handspraya med fettlösande vätska, till exempel kallavfettningsmedel mot den dammbelagda rotorytan, därefter renblåses från motsatt sida med tryckluft. BORSTLIST Den roterande värmeväxlaren är försedd med en borstlist runt periferin och mot mellanplanet för att minska läckaget mellan tillufts- och frånluftssidan. Vid rengöring, dammsug borstlist försiktigt. Kontrollera att listen är oskadd i hela dess längd. Byt vid behov. BYTE AV DRIVREM På grund av slitage kan drivremmen på rotorn behöva bytas. Drivremmen är svetsad. Utbytesrem medföljer. Se till att remmen har rätt längd enligt tabellen nedan. Skyddshandskar ska användas vid byte av rem. Storlek Längd, mm Reservdelskod RDSP RDSP RDSP

42 42 eco Side - Montering och skötsel 13. SKÖTSELANVISNING 13.4 LUFTVÄRMARE VATTEN OBS! Frysskyddet får ej injusteras till så låg temperatur, att frysrisk föreligger. Ska byggnaden stå ouppvärmd under längre tid på vintern måste vatten tappas ur såväl ledningar som lamellkropp. TÖMNING Tömning sker via rörsystemet. AVLUFTNING Lamellkroppen avluftas genom rörsystemet. RENGÖRING Trots effektiva luftfilter beläggs lamellytorna med damm vilket förhindrar luftflödet och försämrar värme överföringen. Lamellkroppen måste därför hållas ren, vilket lämpligen sker enligt något av nedanstående alternativ eller kombinationer av dessa. 1. Renblåsning med tryckluft. 2. Dammsugning. Efter rengöring avlägsnas allt nerfallet damm, innan fläkten startas. Varning för hett vatten! ÅTGÄRDER VID FRYSRISK Fryser vattnet i en lamellkropp sprängs den sönder, vilket i sin tur medför att vattnet rinner ur systemet och förorsakar vattenskador. Frysrisk föreligger i ventilationsanläggningar vid låg uteluftstemperatur i följande fall: VÄRMEMEDIET HAR FÖR HÖG TEMPERATUR Frysrisk föreligger speciellt höst och vår. Anpassa vatten temperaturen efter uteluftstemperaturen. ÖVERDIMENSIONERAD LAMELLVÄRMEVÄXLARE Sänk vattentemperaturen så att vattenflödet ökar. VÄRMETILLFÖRSELN UPPHÖR ELLER MINSKAR Om värmetillförseln till luftvärmaren kan väntas upphöra eller nedsättas avsevärt, måste uteluftsintaget stängas på ett betryggande sätt och samtliga fläktar stoppas.

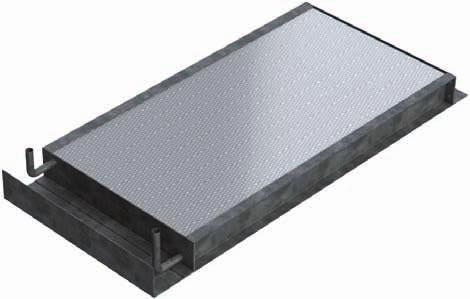

43 eco Side - Montering och skötsel SKÖTSELANVISNING 13.5 LUFTVÄRMARE EL 13.6 KYLBATTERI VATTEN, KANALMONTERAT ALLMÄNT Aggregat med elektrisk luftvärmare får installeras i torra icke brand- eller explosionsfarliga rum och i sådana garage där tappning av bensin normalt ej före kommer. Max. lufttemperatur efter värmaren, +40 C. Luftvärmaren är försedd med två av varandra oberoende termostater, en överhettningstermostat med manuell återställning och en temperaturbegränsande termostat med automatiskt återställning. Om utgående lufttemperaturen från värmaren överskrider inställningsvärdet för det manuella överhettningsskyddet bryts manöverkretsen för värmaren och tillluftsfläkten. Om utgående lufttemperatur från värmaren överskrider inställningsvärdet för det automatiska skyddet bryts manöverkretsen för värmaren. När lufttemperaturen sjunker återställs skyddet automatiskt. SKÖTSEL Den elektriska luftvärmaren är försedd med rörformade värmestavar. Inget underhåll erfordras förutom periodisk funktionskontroll. Kontrollera att värmestavarna inte är belagda med damm då det kan leda till lukt och i värsta fall antändning. Rengör vid behov genom dammsugning eller avtorkning. Ingrepp i luftvärmaren får endast utföras av behörig installatör. RENGÖRING Trots effektiva luftfilter beläggs lamellytorna med damm vilket förhindrar luftflödet och försämrar överföringe av kyla. Lamellkroppen måste därför hållas ren, vilket lämpligen sker enligt något av nedanstående alternativ eller kombinationer av dessa. 1. Renblåsning med tryckluft. 2. Dammsugning Efter rengöring avlägsnas allt nerfallet damm, innan fläkten startas. Luftkylarens dräneringstråg rengörs vid behov. Kontrollera också att vattenlås är rengjort och fyllt med vatten. TÖMNING Tömning sker via rörsystemet. AVLUFTNING Luftning och avtappning sker via rörsystemet. ÖVERHETTNING Om överhettningsskyddet med manuell återställning löst ut iakttages följande. Bryt strömmen från lastbrytaren. Ingrepp i luft värmaren, som att avlägsna locket, får endast ut föras av behörig installatör. Undersök noga orsaken till att överhettnings skyddet löst ut. Då felet är avhjälpt återställs överhettningsskyddet.

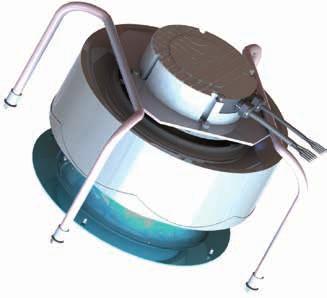

44 44 eco Side - Montering och skötsel 13. SKÖTSELANVISNING 13.7 FLÄKTAR DEMONTERING AV FLÄKT 1. Lossa motorns styrkabel. SKÖTSEL Fläkten skall inspekteras och rengöras med intervall från serviceschema. Se avsnitt RENGÖRING Viktigt! Bryt strömmen och invänta att fläkthjulet har stannat före inspektion och service. Rengöring av fläkthjulet sker bäst med dammsugare utrustad med mjukt borstmunstycke. För att obalans i fläkten ej ska uppstå, var noga med att rengöra alla fläktskovlar. Efter rengöring, kontrollera att fläkten går vibrationsfritt. 2. Lossa muttrarna till fläkten ÅTGÄRDER FÖRE START Kontrollera före start att fläkthjulet roterar fritt samt att inga föremål finns som kan sugas in och skada fläkten. SMÖRJNING AV FLÄKTMOTOR Lagren i fläktmotorn är fabrikssmorda och underhållsfria. 3. Lyft ur fläkten.
