Montageinstruktioner för Birsta 2P

Transkript

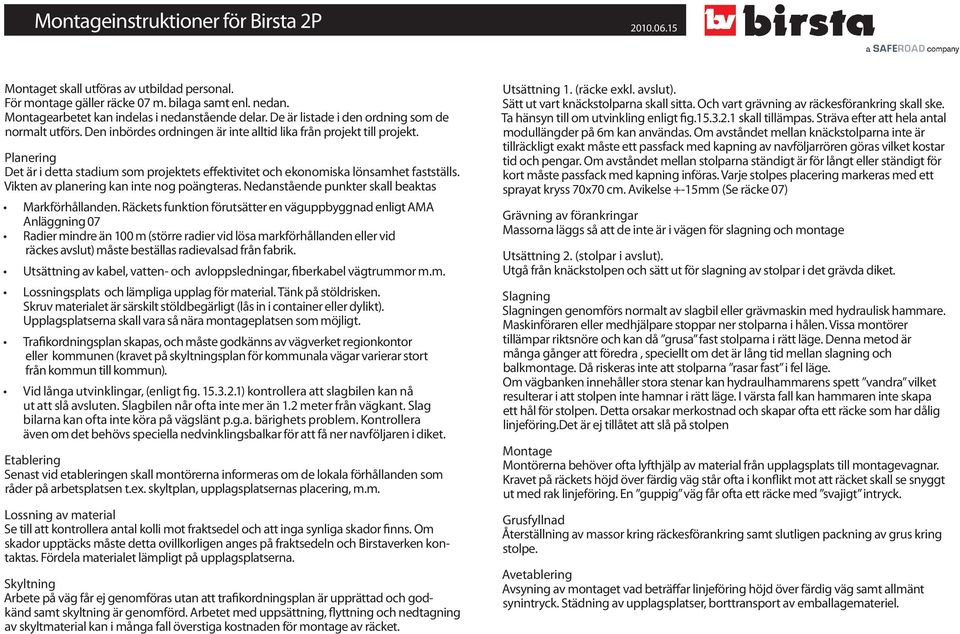

1 Montageinstruktioner för Birsta P Montaget skall utföras av utbildad personal. För montage gäller räcke 07 m. bilaga samt enl. nedan. Montagearbetet kan indelas i nedanstående delar. De är listade i den ordning som de normalt utförs. Den inbördes ordningen är inte alltid lika från projekt till projekt. Planering Det är i detta stadium som projektets effektivitet och ekonomiska lönsamhet fastställs. Vikten av planering kan inte nog poängteras. Nedanstående punkter skall beaktas Markförhållanden. Räckets funktion förutsätter en väguppbyggnad enligt AMA Anläggning 07 Radier mindre än 00 m (större radier vid lösa markförhållanden eller vid räckes avslut) måste beställas radievalsad från fabrik. Utsättning av kabel, vatten- och avloppsledningar, fiberkabel vägtrummor m.m. Lossningsplats och lämpliga upplag för material. Tänk på stöldrisken. Skruv materialet är särskilt stöldbegärligt (lås in i container eller dylikt). Upplagsplatserna skall vara så nära montageplatsen som möjligt. Trafikordningsplan skapas, och måste godkänns av vägverket regionkontor eller kommunen (kravet på skyltningsplan för kommunala vägar varierar stort från kommun till kommun). Vid långa utvinklingar, (enligt fig ) kontrollera att slagbilen kan nå ut att slå avsluten. Slagbilen når ofta inte mer än. meter från vägkant. Slag bilarna kan ofta inte köra på vägslänt p.g.a. bärighets problem. Kontrollera även om det behövs speciella nedvinklingsbalkar för att få ner navföljaren i diket. Etablering Senast vid etableringen skall montörerna informeras om de lokala förhållanden som råder på arbetsplatsen t.ex. skyltplan, upplagsplatsernas placering, m.m. Lossning av material Se till att kontrollera antal kolli mot fraktsedel och att inga synliga skador finns. Om skador upptäcks måste detta ovillkorligen anges på fraktsedeln och Birstaverken kontaktas. Fördela materialet lämpligt på upplagsplatserna. Skyltning Arbete på väg får ej genomföras utan att trafikordningsplan är upprättad och godkänd samt skyltning är genomförd. Arbetet med uppsättning, flyttning och nedtagning av skyltmaterial kan i många fall överstiga kostnaden för montage av räcket. Utsättning. (räcke exkl. avslut). Sätt ut vart knäckstolparna skall sitta. Och vart grävning av räckesförankring skall ske. Ta hänsyn till om utvinkling enligt fig skall tillämpas. Sträva efter att hela antal modullängder på 6m kan användas. Om avståndet mellan knäckstolparna inte är tillräckligt exakt måste ett passfack med kapning av navföljarrören göras vilket kostar tid och pengar. Om avståndet mellan stolparna ständigt är för långt eller ständigt för kort måste passfack med kapning införas. Varje stolpes placering markeras med ett sprayat kryss 70x70 cm. Avikelse +-5mm (Se räcke 07) Grävning av förankringar Massorna läggs så att de inte är i vägen för slagning och montage Utsättning. (stolpar i avslut). Utgå från knäckstolpen och sätt ut för slagning av stolpar i det grävda diket. Slagning Slagningen genomförs normalt av slagbil eller grävmaskin med hydraulisk hammare. Maskinföraren eller medhjälpare stoppar ner stolparna i hålen. Vissa montörer tillämpar riktsnöre och kan då grusa fast stolparna i rätt läge. Denna metod är många gånger att föredra, speciellt om det är lång tid mellan slagning och balkmontage. Då riskeras inte att stolparna rasar fast i fel läge. Om vägbanken innehåller stora stenar kan hydraulhammarens spett vandra vilket resulterar i att stolpen inte hamnar i rätt läge. I värsta fall kan hammaren inte skapa ett hål för stolpen. Detta orsakar merkostnad och skapar ofta ett räcke som har dålig linjeföring.det är ej tillåtet att slå på stolpen Montage Montörerna behöver ofta lyfthjälp av material från upplagsplats till montagevagnar. Kravet på räckets höjd över färdig väg står ofta i konflikt mot att räcket skall se snyggt ut med rak linjeföring. En guppig väg får ofta ett räcke med svajigt intryck. Grusfyllnad Återställning av massor kring räckesförankring samt slutligen packning av grus kring stolpe. Avetablering Avsyning av montaget vad beträffar linjeföring höjd över färdig väg samt allmänt synintryck. Städning av upplagsplatser, borttransport av emballagemateriel.

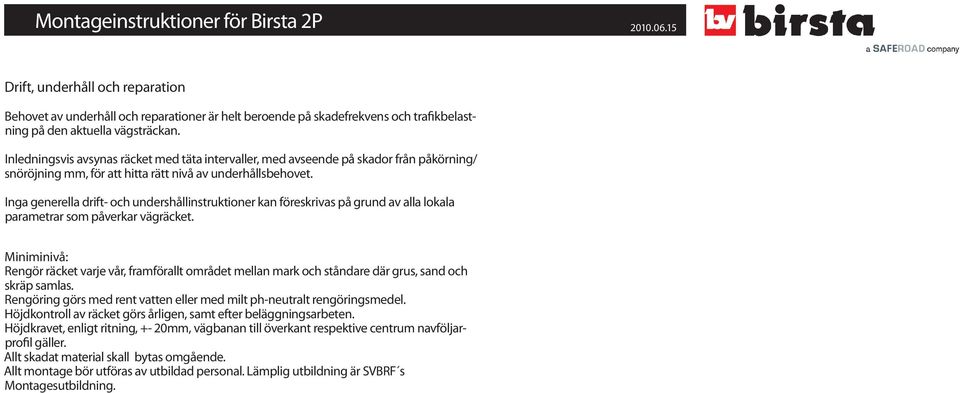

2 Montageinstruktioner för Birsta P Drift, underhåll och reparation Behovet av underhåll och reparationer är helt beroende på skadefrekvens och trafikbelastning på den aktuella vägsträckan. Inledningsvis avsynas räcket med täta intervaller, med avseende på skador från påkörning/ snöröjning mm, för att hitta rätt nivå av underhållsbehovet. Inga generella drift- och undershållinstruktioner kan föreskrivas på grund av alla lokala parametrar som påverkar vägräcket. Miniminivå: Rengör räcket varje vår, framförallt området mellan mark och ståndare där grus, sand och skräp samlas. Rengöring görs med rent vatten eller med milt ph-neutralt rengöringsmedel. Höjdkontroll av räcket görs årligen, samt efter beläggningsarbeten. Höjdkravet, enligt ritning, +- 0mm, vägbanan till överkant respektive centrum navföljarprofil gäller. Allt skadat material skall bytas omgående. Allt montage bör utföras av utbildad personal. Lämplig utbildning är SVBRF s Montagesutbildning.

3 - 0 + Hål för sigmastolpe Ø6 Borras på plats Vägräcke Birsta P Hål för sigmastolpe Ø6 Borras på plats CC 3 m 30 CC,5 m Trafikriktning Trafikriktning Alt Alt Detalj ståndarinfästning Antal / 6m Detalj CC 3 m CC,5 m Benämning Artikelnr Ståndare C L = Rör 88,9 L = 6 M CC3 M0 mont 86A Rör 88,9 L = 6 M CC,5 M0 mont 864A Skarvrör Skruv M6x05 m. mutter 8: Mutter M Bricka BRB 3x Åtragnings moment 3 Vägbredd Utsättningslinje Bredd på stödremsa 0 Detalj skarv 9 6 6

4 A A m Birsta P påfart Schaktbotten 0-0,7m Knäckstolpe detaljskiss ~ 5,5 m ~,5 m ~ m 400 Trafikriktning 400 måttet justeras ev. enligt Fig Detalj Antal/st Benämning Artikelnr 7 Ståndare C L= Rör 88,9 L=6 M CC 3 M6 mont 86A 53 Rör 88,9 L=6 M CC,5 M6 mont 864A 6 4 Skarvrör Skarvrör m avslut ~ 5,5 m 6 Skruv M6x05 med mutter 8: Mutter M Bricka BRB 7x Skruv M6x45 8: Åtragnings moment Trafikriktning ~,5 m Hål Ø 7 borras på plats måttet justeras ev. enligt Fig ~ m

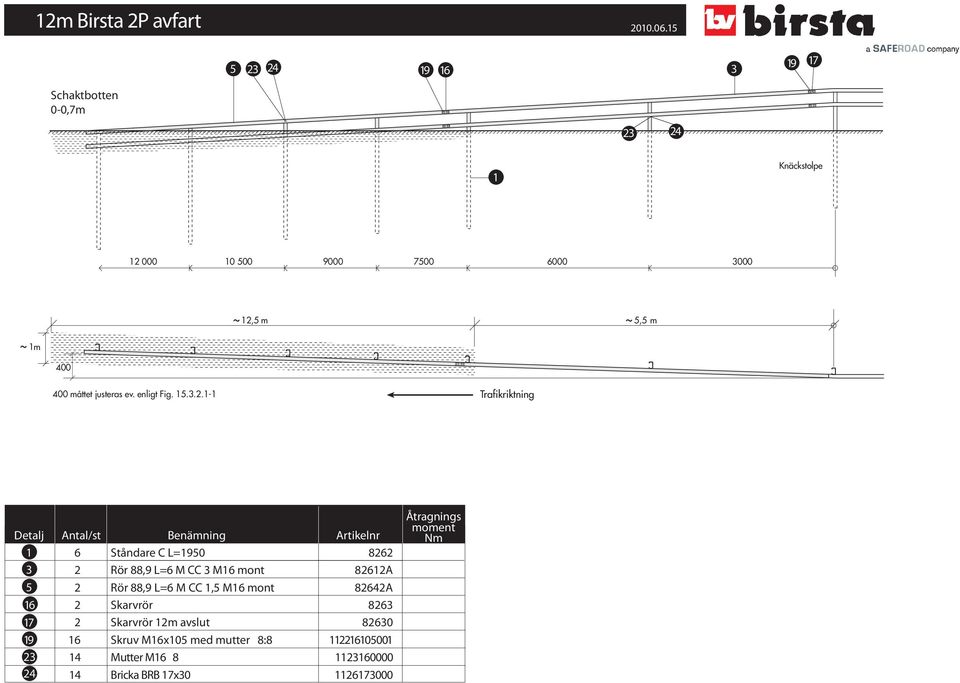

5 m Birsta P avfart A Schaktbotten 0-0,7m 3 4 Knäckstolpe A ~ ~,5 m 5,5 m ~ m måttet justeras ev. enligt Fig Trafikriktning ~ ~,5 m 5,5 m ~ m måttet justeras ev. enligt Fig Trafikriktning Detalj Antal/st Benämning Artikelnr 6 Ståndare C L= Rör 88,9 L=6 M CC 3 M6 mont 86A 53 Rör 88,9 L=6 M CC,5 M6 mont 864A 6 4 Skarvrör Skarvrör m avslut Skruv M6x05 med mutter 8: Mutter M Bricka BRB 7x Åtragnings moment

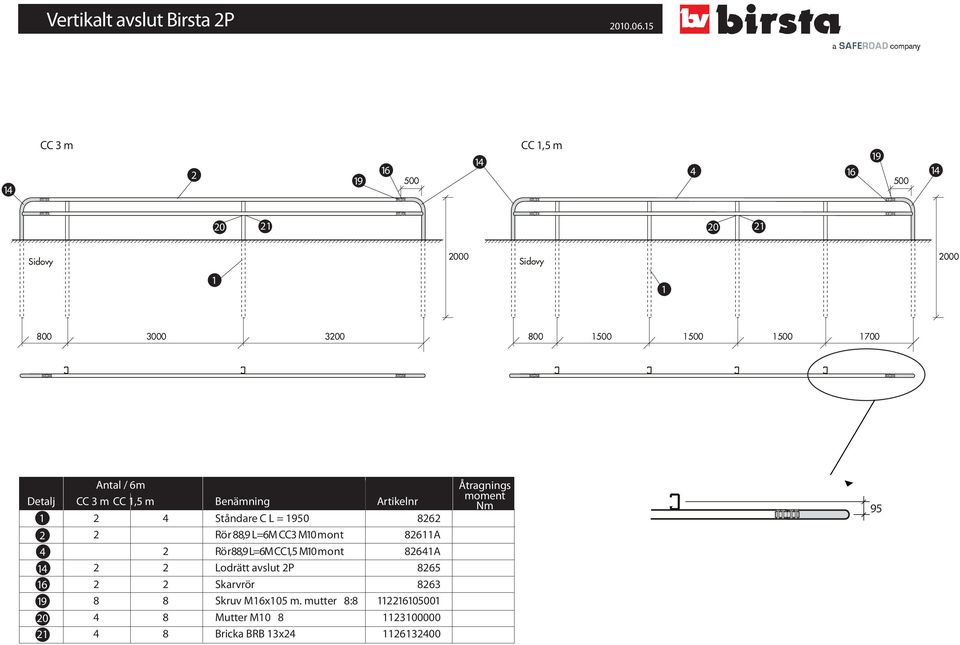

6 Vertikalt avslut Birsta P CC 3 m 9 6 CC,5 m Antal / 6m Detalj CC 3 m CC,5 m Benämning Artikelnr Ståndare C L = Rör 88,9 L = 6 M CC3 M0 mont 86A Rör 88,9 L = 6 M CC,5 M0 mont 864A Lodrätt avslut P 865 Skarvrör Skruv M6x05 m. mutter 8: Mutter M Bricka BRB 3x Åtragnings moment 95

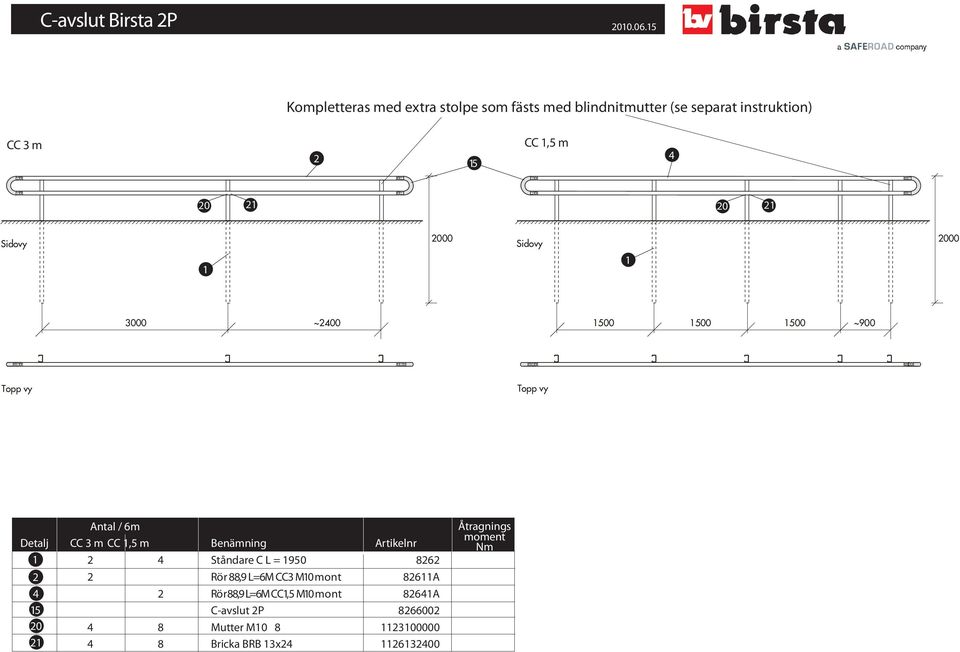

7 C-avslut Birsta P Kompletteras med extra stolpe som fästs med blindnitmutter (se separat instruktion) CC 3 m 5 CC,5 m ~ ~900 Antal / 6m Detalj CC 3 m CC,5 m Benämning Artikelnr 4 Ståndare C L = Rör 88,9 L = 6 M CC3 M0 mont 86A Rör 88,9 L = 6 M CC,5 M0 mont 864A C-avslut P Mutter M Bricka BRB 3x Åtragnings moment

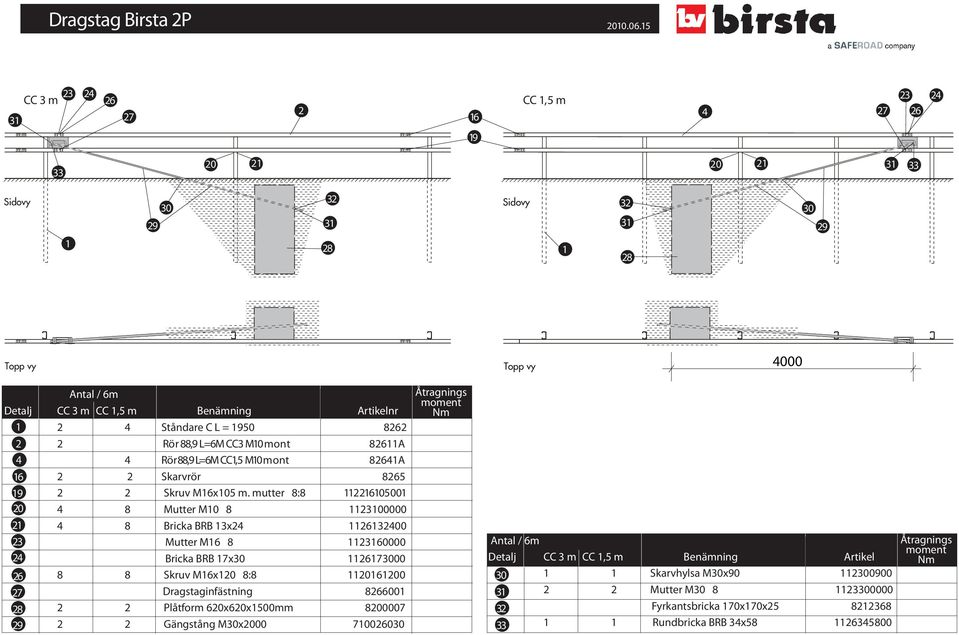

8 Dragstag Birsta P CC 3 m CC,5 m Antal / 6m Detalj CC 3 m CC,5 m Benämning Artikelnr Ståndare C L = Rör 88,9 L = 6 M CC3 M0 mont 86A 4 Rör 88,9 L = 6 M CC,5 M0 mont 864A Skarvrör 865 Skruv M6x05 m. mutter 8: Mutter M Bricka BRB 3x Mutter M Bricka BRB 7x Skruv M6x0 8: Dragstaginfästning Plåtform 60x60x500mm Gängstång M30x Åtragnings moment Antal / 6m Detalj CC 3 m CC,5 m Benämning Artikel Skarvhylsa M30x90 Mutter M30 8 Fyrkantsbricka 70x70x5 Rundbricka BRB 34x Åtragnings moment

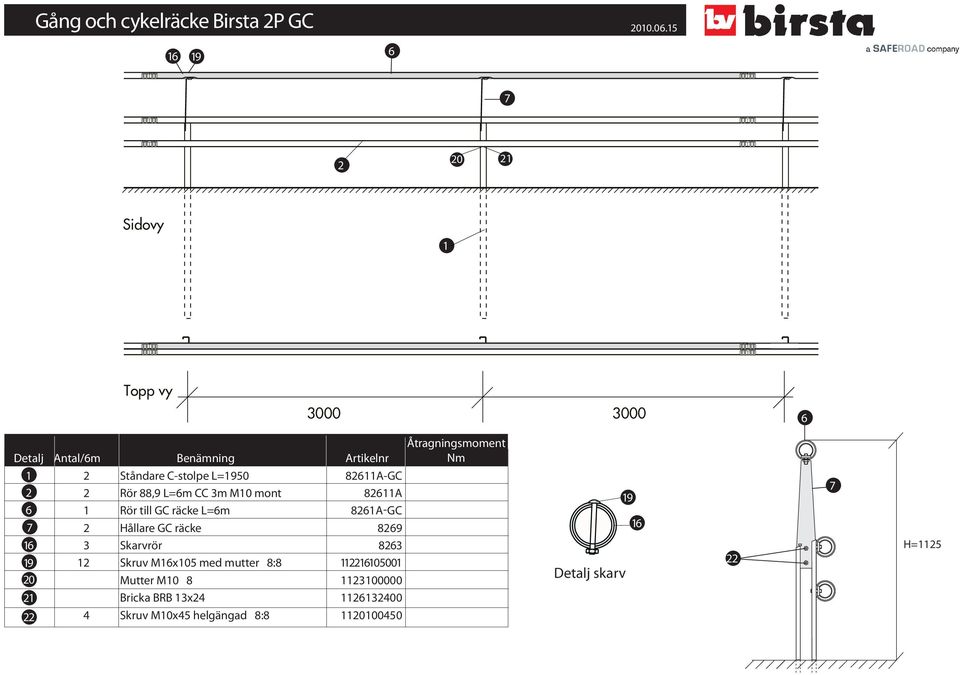

9 Gång och cykelräcke Birsta P GC Detalj Antal/6m Benämning Artikelnr Åtragningsmoment Ståndare C-stolpe L=950 86A-GC Rör 88,9 L=6m CC 3m M0 mont 86A Rör till GC räcke L=6m 86A-GC Hållare GC räcke Skarvrör 863 Skruv M6x05 med mutter 8: Mutter M Bricka BRB 3x Skruv M0x45 helgängad 8: Detalj skarv H=5

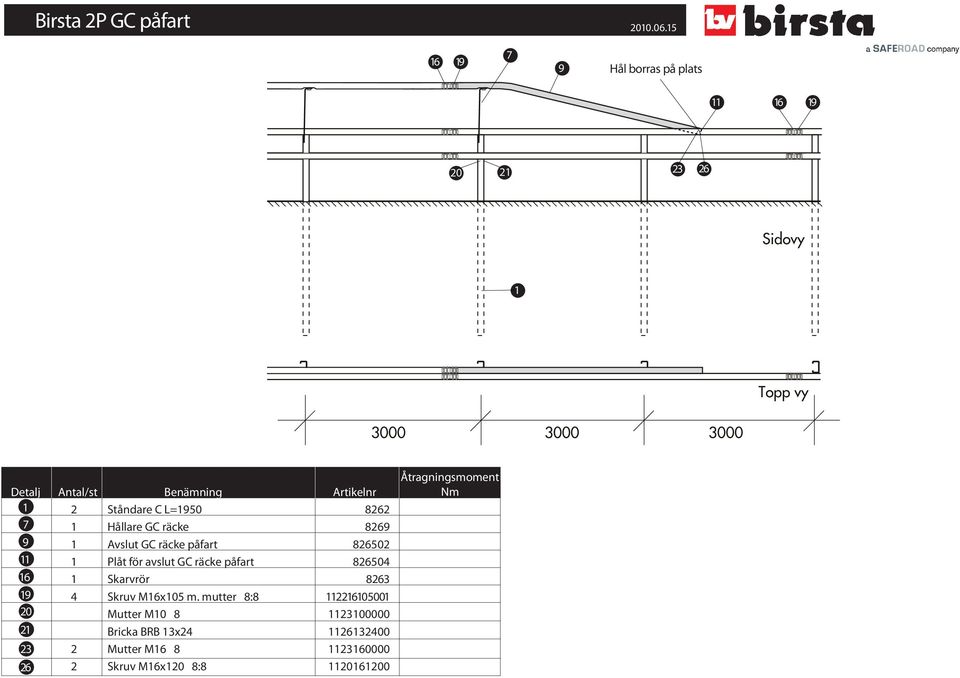

10 Birsta P GC påfart Hål borras på plats Detalj Antal/st Benämning Artikelnr Ståndare C L= Hållare GC räcke Avslut GC räcke påfart Plåt för avslut GC räcke påfart Skarvrör Skruv M6x05 m. mutter 8: Mutter M Bricka BRB 3x Mutter M Skruv M6x0 8: Åtragningsmoment

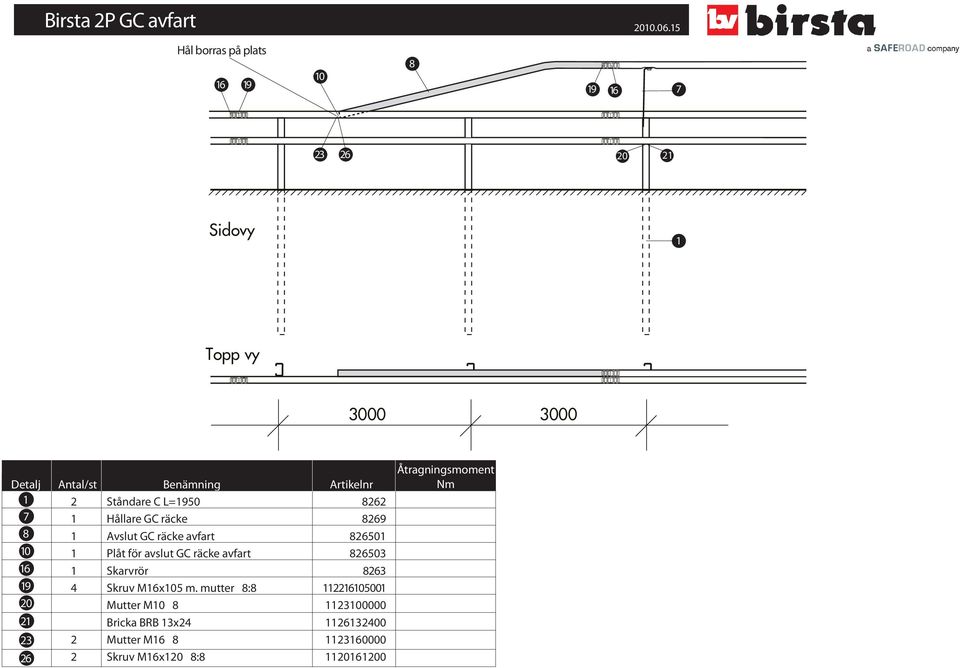

11 Birsta P GC avfart Hål borras på plats Detalj Antal/st Benämning Artikelnr Ståndare C L= Hållare GC räcke Avslut GC räcke avfart Plåt för avslut GC räcke avfart Skarvrör Skruv M6x05 m. mutter 8: Mutter M Bricka BRB 3x Mutter M Skruv M6x0 8: Åtragningsmoment

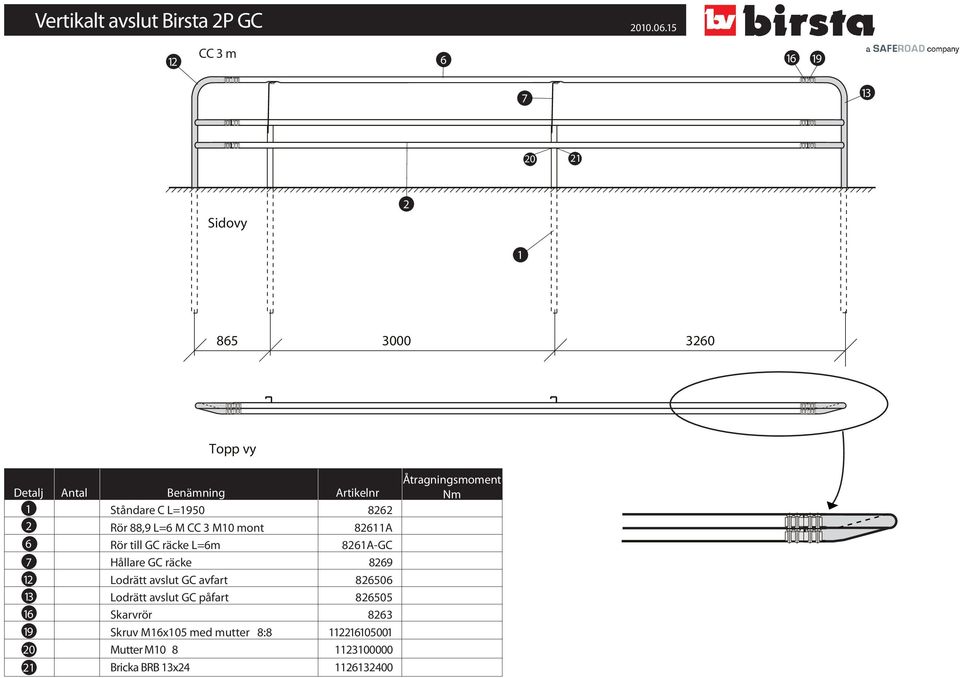

12 Vertikalt avslut Birsta P GC CC 3 m Detalj Antal Benämning Artikelnr Ståndare C L= Rör 88,9 L=6 M CC 3 M0 mont 86A 64 Rör till GC räcke L=6m 86A-GC 75 Hållare GC räcke Lodrätt avslut GC avfart Lodrätt avslut GC påfart Skarvrör Skruv M6x05 med mutter 8: Mutter M Bricka BRB 3x Åtragningsmoment

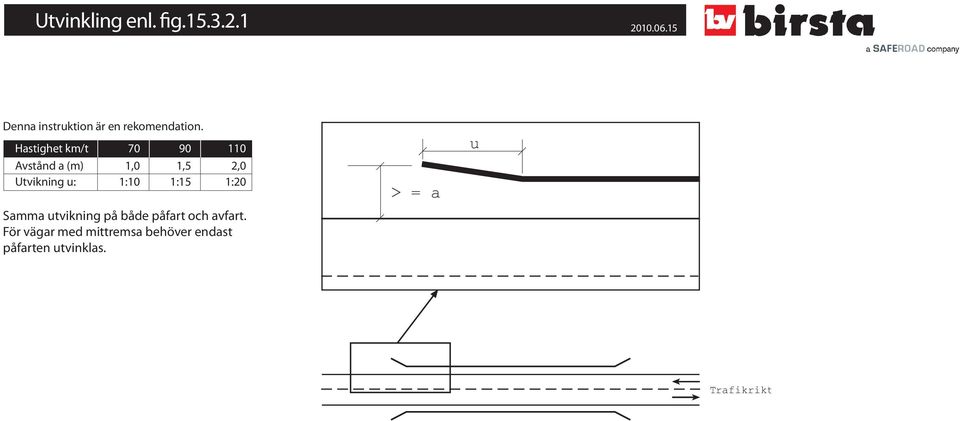

13 Utvinkling enl. fig Denna instruktion är en rekomendation. Hastighet km/t Avstånd a (m),0,5,0 Utvikning u: :0 :5 :0 Samma utvikning på både påfart och avfart. För vägar med mittremsa behöver endast påfarten utvinklas. > = a u Trafikriktning

14 Montageinstruktion för Blindnit mutter till Birsta P
