A Monteringsanvisning Kompisgunga Pirr Art. 5201

Transkript

1 A Monteringsanvisning Kompisgunga Pirr Art

2 Innehållsförteckning A Monteringsanvisning Kompisgunga Pirr Art Inledning Generell information Teknisk information, artikel Packlista Beskrivning Symboler Montering Markera ytskiktets korrekta nivå på stolparna I följande fall har utrustningen inte blivit säkert monterad: Verktyg, skräp eller andra rester från monteringen Efterdra alla infästningar B Underhållsanvisning Kompisgunga Pirr Art Inledning Generell information Generell underhållsinformation Underhållsintervall Översynsintervall Utförande Reservdelar Identifiera reservdelar Återvinning Speciella åtgärder under utrustningens första tid i bruk Dräneringshål Underhåll av fallskyddsunderlag Fel Lösa skruvar Tillträde till utrustningen ska förhindras För att garantin ska gälla Utrustningsspecifika underhållsinstruktioner Schema för underhållsaktiviteter Speciella råd Underhållsintervall Underhållsintervall vid intensiv användning Fel som orsakar säkerhetsrisk Fel som påverkar utrustningens funktion Månatligt underhåll

3 10 Underhåll en gång per kvartal Årligt underhåll Besiktningsprotokoll (kopieringsunderlag) Bekräftelse av driftstart

4 1 Inledning 1.1 Generell information Denna utrustning skall monteras, inspekteras, underhållas och användas enligt de riktlinjer från EN Innan montage påbörjas, kontrollera att alla detaljer finns med leveransen (se Tabell 3-1 och 3-2). Saknas någon del, kontakta Slottsbro AB för komplettering. Stöter ni på problem under montaget, tveka inte att kontakta Slottsbro AB på telefon för ytterligare information. Efter montaget skall monteringsanvisningarna i sin helhet, underhållsinstruktionerna samt översynsprotokollen överlämnas till driftsansvarig. Detta skall bekräftas av denne genom att fylla i, skriva på och skicka den sista sidan i detta dokument till Slottsbro AB. Alla bultar och muttrar är i varmförzinkat eller rostfritt stål. Vid installation skall muttrar och bult sprejas med teflonspray eller liknande. Denna utrustning är utformad, testad och certifierad i enlighet med de riktlinjer som finns i EN

5 2 Teknisk information, artikel Dimensioner: 2,3 x 0,9m, säkerhetsyta 2,3 x 6,3m, fallhöjd 1,45m. 2. Underlag: Underlag Kornstorlek mm Skikttjocklek Mm Max. fallhöjd mm Gräs <= 1000* Bark <= 3000 Träspån <= 3000 Sand <= 3000 Grus <= 3000 Andra material Enl. Tillverkares rekommendation Enl. Tillverkares rekommendation 3. Största enskilda detalj: Stålstolpe (2 st) längd 2.40 m, ø 102 mm 4. Tyngsta enskilda detalj: Stålstolpe (2 st), ca. 18 kg 5. Lämplig från 2 år. 6. Denna produkt gjutes enligt nedan, alternativt används färdiga betongfundament av typen : Betong: B25 Mängd: 0.9 m 3 Grävhål: 2 x 0.80 m x 0.80 m, djup 1.00 m inkl. 10 cm dräneringsskikt. Betongens högsta punkt får inte vara ytligare än 40 cm under marknivå. 7. Monteringstid, fundamentering ej medräknad: 1/2 timme. Personalbehov: 1 person. 8. Alla reservdelar finns tillgängliga från Slottsbro AB 9. Denna utrustning är utformad, testad och certifierad i enlighet med de riktlinjer som finns i EN

6 3 Packlista 3.1 Beskrivning Tabell 3-1 Art.nr./pos. Antal Kompisgungkorg Beskrivning Storlek O.K. Saknas Stålstolpe Ø 102 mm, 2.40 m lg Ring för Ø 102 mm Bult M10 x 110 mm galv Mutter M10 galv Topp till stolpe för Ø 102 mm Skruv 5.5 x Plasthatt till bult för M Bricka Ø Mutter M12 galv (gungled) M12 x 125 mm Schackel M Schackel PE bussning liten f. M8- shackel

7 3.2 Symboler Tabell 3-2 Art.nr./ position Antal Symbol

8 4 Montering

9 SLOTTSBRO AB Kangerudsvägen SLOTTSBRON

10 , AB D FR G O.K PS Härdningstid 4-5 dagar Betong B25 Radie på fundament, minst 10 cm Dräneringsskikt Ytnivå Säkerhetsyta Se ritningar s

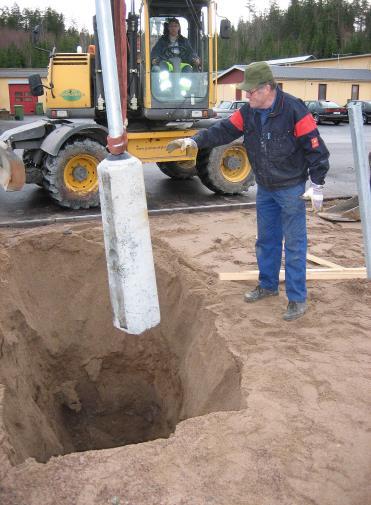

11 Bild 1 Bild 2 Placera stålstolpen med markförankring på stödjande underlag (här: två plankbitar) på avsett djup i gropen, Bild 1 & 2. Observera kilen och skyddskragen, bild 3. Istället för den färdiga markförankring som används på bilderna kan denna gjutas enligt angivna mått på ritning, sidan 9. Skyddskrage Kil Bild 3 Bild 4 Mät in avsedd vinkel, bild 4. Fyll på med grus, bild 5 & 6. Bild 5 Bild 6 Bild 7 Placera en distans med angivet avstånd mellan stolparna, bild 7. Upprepa ovan angivna steg för den andra stolpen

12 Kontroll av färdig utrustning Om arbetet måste avbrytas innan utrustningen är färgdigmonterad skall åtgärder vidtas så att tillträde till utrustningen för allmänheten förhindras. 4.1 Markera ytskiktets korrekta nivå på stolparna Markera på stolparna den nivå som ytskiktet skall ha för korrekt tjocklek. Detta för att i efterhand kunna fylla upp då skiktets tjocklek minskar p.g.a. undanträngning vid användning. 4.2 I följande fall har utrustningen inte blivit säkert monterad: Monteringen är inte fullständigt utförd. Underlaget håller inte korrekt tjocklek eller fraktion. 4.3 Verktyg, skräp eller andra rester från monteringen Alla verktyg, allt skräp och andra rester från monteringen som inte hör hemma på lekplatsen skall vara bortstädade innan lekplatsen öppnas. 4.4 Efterdra alla infästningar Efter en vecka skall alla infästningar efterdras. Senare skall detta också ske kontinuerligt enligt underhållsanvisningarna

13 B Underhållsanvisning Kompisgunga Pirr Art

14 5 Inledning 5.1 Generell information Denna utrustning skall monteras, underhållas och brukas i enlighet med de riktlinjer som finns angivna i EN OBS: Om utrustningen underhålls korrekt och alla nödvändiga reparationer utförs så minimeras risken för olyckor. Alla reservdelar finns tillgängliga att beställa från Slottsbro AB. Denna utrustning skall monteras, underhållas och repareras av sakkunniga personer. Denna underhållsinformation är baserad på standard EN :

15 6 Generell underhållsinformation 6.1 Underhållsintervall Underhållsintervallet bör baseras utrustningens brukningsgrad. Vid intensiv användning skall intervallen läggas tätare. 6.2 Översynsintervall Översynsintervallet bör också baseras på utrustningens brukningsgrad. Faktorer som skall tas med i beräkningen är risken för vandalism, speciella faktorer pga läget, graden av luftföroreningar och utrustningens ålder. 6.3 Utförande Alla bultar och muttrar är i varmförzinkat eller rostfritt stål. Vid installation skall muttrar och bult sprejas med teflonspray eller liknande. 6.4 Reservdelar Alla reservdelar skall motsvara tillverkarens specifikationer. 6.5 Identifiera reservdelar Alla reservdelar finns listade i packlistan som finns med monteringsanvisningarna. 6.6 Återvinning Vid demontering skall utrustningen sorteras enligt respektive kommuns riktlinjer. 6.7 Speciella åtgärder under utrustningens första tid i bruk Senast två veckor efter monteringen skall alla infästningar efterdras. 6.8 Dräneringshål Alla dräneringshål skall hållas fria. 6.9 Underhåll av fallskyddsunderlag Fallskyddsunderlaget måste regelbundet kontrolleras. Alla farliga element såsom glasskärvor, stora stenar och liknande skall städas bort och underlagets skikttjocklek skall kontrolleras så det överensstämmer med markeringen på stolparna

16 6.10 Fel Fel som upptäcks på utrustningen eller gällande fallskyddsunderlaget skall åtgärdas snarast Lösa skruvar Lösa skruvar skall skruvas åt omgående och saknade skruvar ersättas Tillträde till utrustningen ska förhindras Tillträde till utrustningen skall förhindras om monteringen ej slutförts, någon vital del saknas, vid underhållsarbete, reparationsarbeter eller vid fel För att garantin ska gälla Stålstolparna skall kontrolleras regelbundet och detta skall dokumenteras. Första kontrollen skall ske efter tre år. Då skall stolpen grävas fram ner till betongytans ovankant och kontrolleras för eventuell korrosion. Zinkfärg skall målas på alla korroderade ytor samt repor. 7 Utrustningsspecifika underhållsinstruktioner Det finns inga utrustningsspecifika underhållsbehov

17 8 Schema för underhållsaktiviteter 8.1 Speciella råd Underhållsintervall Vi vill understryka vikten av att de rekommendationer gällande översyn och underhåll utförs inom de tidsramar som anges. Detta för att i mesta möjliga mån förlänga utrustningens livslängd och vidhålla dess funktion och säkerhet Underhållsintervall vid intensiv användning Om utrustningen brukas väldigt intensivt är än tätare intervall gällande översyn och underhåll nödvändigt Fel som orsakar säkerhetsrisk Om fel uppstår på utrustningen som orsakar en säkerhetsrisk för användaren skall dessa åtgärdas snarast. Detta kan innebära att man under en period måste stänga av eller montera ner utrustningen tills felet är åtgärdat Fel som påverkar utrustningens funktion Fel som påverkar utrustningens funktion skall också åtgärdas omedelbart. Dessa fel påverkar utrustningens lekvärde samt inbjuder till vandalism vilket kan påverka utrustningen säkerhet negativt

18 9 Månatligt underhåll Kolla avståndet mellan gungsits och underlaget. Rensa fallskyddsunderlaget från ev. glassplitter, stora sten eller andra hårda objekt som påverkar dess funktion. Kontrollera alla anslutningar och inspänningar. Efterdra inspänningarna. Byt ut skadade eller saknade detaljer. Kontrollera att rörliga metalldelar rör sig fritt och inte slits mot andra delar. Byt ut om nödvändigt. De rörliga delarna behöver inte smörjas. Kontrollera alla kättingar, rep, nät o. dyl. Byt ut om nödvändigt. Kontrollera alla plast- och gummidetaljer. Byt ut om nödvändigt. 10 Underhåll en gång per kvartal Detaljerad översyn av utrustningens funktion och stabilitet med fokus på dess slitage. Efterdra alla anslutningsdetaljer. Ytbehandling av stolpar. Kolla avståndet mellan gungsits och underlaget. Rensa fallskyddsunderlaget från ev. glassplitter, stora sten eller andra hårda objekt som påverkar dess funktion. Efterdra alla bult

19 Årligt underhåll 11 Årligt underhåll Kontrollera att utrustningen, fundamenten och fallskyddsunderlaget fungerar som de skall. Fokus skall ligga på att kontrollera utrustningen för eventuella rostoch/eller rötangrepp. Det är nödvändigt att gräva fram och se över även del den av stålstolparna som ligger under markytan. Korroderade delar och sprickor täcks med zinkfärg. Kontrollera stabilitet. Kontrollera så att eventuella reparationer som utförts på utrustningen inte påverkar dess funktion eller säkerhet.. Den årliga översynen skall utföras av person som är sakkunnig på området lekplatssäkerhet. En kopia av besiktningsprotokollet skall ges till lekplatsägaren som skall bekräfta detta mottagande skriftligt

20

21 SLOTTSBRO AB Kangerudsvägen SLOTTSBRON 12 Besiktningsprotokoll (kopieringsunderlag) Utrustningens namn: Kompisgungan Pirr / Art.nr Plats: Ägare/driftsansvarig: Datum Inspektör O.K. Öppen Avstängd Fel Reparerad av Datum J:\Engineering\CAD\Monteringsanvisningar\Monteringsanvisning 5201 Kompisgunga Pirr doc

22

23 13 Bekräftelse av driftstart Efter avslutat montage och utrustningen kontrollerats och godkänts skall monteringsanvisning och underhållsanvisning överlämnas till lekplatsansvarige. Detta bekräftas genom detta formulär som skickas till Slottsbro AB. Art.-Nr.: 5201 Produkt: Kompisgungan Pirr Serienummer: Lekplatsägare: Lekplatsansvarig: Monteringsfirma (adress): Monteringsledare: Kvittens för överlämnande av monteringsanvisning och underhållsanvisning. (Operatörens signatur) (Montörens signatur) (Stamp) Datum: J:\Engineering\CAD\Monteringsanvisningar\Monteringsanvisning 5201 Kompisgunga Pirr doc
