1 b Referenshandbok Compaq Evo D310v-serien Dokumentets artikelnummer: Augusti 2002 Den här boken innehåller grundläggande information om uppgradering av denna datortyp.

2 2002 Compaq Information Technologies, L.P. Compaq, Compaqs logotyp och Evo är varumärken som tillhör Compaq Information Technologies Group, L.P. i USA och andra länder. Microsoft, MS-DOS, Windows och Windows NT är varumärken som tillhör Microsoft Corporation i USA och andra länder. Alla andra produkter som nämns kan vara varumärken som tillhör respektive företag. Compaq Computer Corporation ansvarar inte för tekniska fel eller redigeringsfel eller för material som utelämnats i denna handbok. Compaq Computer Corporation ansvarar inte heller för oavsiktliga skador eller skador som uppstått i samband med leverans, hantering eller användning av detta material. Informationen i detta dokument ges i befintligt skick utan några som helst garantier, ej heller underförstådd garanti om säljbarhet eller lämplighet för visst syfte, och informationen kan ändras utan att detta meddelas. Garantiansvar för Compaqs produkter definieras i de garantibegränsningar som medföljer sådana produkter. Ingenting i denna text skall anses utgöra ytterligare garantiåtaganden. Detta dokument innehåller information som omfattas av copyright-skydd. Ingen del av detta dokument får kopieras eller reproduceras i någon form utan skriftligt medgivande från Compaq Computer Corporation. VARNING! Den här texten ger information om att allvarliga personskador kan uppstå om instruktionerna inte följs. SE UPP! Den här texten innehåller varningar för att utrustningen kan förstöras eller information förloras om inte instruktionerna följs. Referenshandbok Compaq Evo D310v-serien Första upplagan (Augusti 2002) Dokumentets artikelnummer:

3 Innehåll 1 Uppgradera maskinvara Installationsordning Ta bort datorns sidoplåtar Ta bort frontpanelen Installera ytterligare minne Ta bort eller installera ett expansionskort Ta bort en 5,25-tumsenhet Ta bort en diskettenhet eller hårddisk Byte av batteri Byta ut batteriet Information om skötsel och transport Skötsel Försiktighetsåtgärder för CD ROM-enheter Användning Rengöring Säkerhet Förberdelser före transport Elektrostatisk urladdning Förhindra elektrostatiska skador Jordningsmetoder Index Referenshandbok iii

4 1 Uppgradera maskinvara Installationsordning Det är mycket viktigt att du följer den här stegvisa proceduren för att installationen av ny utrustning ska bli riktig. Mer information om setup-programmet finns i Konfigureringshandboken. 1. Om datorn är på stänger du av den och tar ut nätsladden från vägguttaget. VARNING! För att minska risken för personskada på grund av elektrisk stöt och/eller varma ytor måste du ta ut nätsladden från vägguttaget och låta de interna systemkomponenterna svalna innan du rör vid dem. VARNING! För att minska risken för elektrisk stöt, brand eller skada på utrustningen får du inte sätta in telefonkabelns kontakt i nätverkskortet (NIC). SE UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn eller extra utrustningen. Innan du påbörjar installationen ser du till att du är fri från statisk elektricitet genom att först ta i ett jordat metallföremål. Mer information finns i kapitel 4, Elektrostatisk urladdning. Referenshandbok 1 1

5 Uppgradera maskinvara 2. Öppna datorn genom att ta bort sidoplåtarna. Borttagning av sidoplåtarna beskrivs senare i detta kapitel. 3. Installera extra utrustning. Instruktioner hittar du i respektive avsnitt i denna handbok och i dokumentationen som levererades tillsammans med extrautrustningen. 4. Sätt tillbaka datorns sidoplåt. 5. Sätt på bildskärm, dator och de enheter som du vill testa. Konfigurera om datorn om så behövs. Mer information om setup-programmet finns i Konfigureringshandboken. Ta bort datorns sidoplåtar 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning. 2. Ta ut nätsladden ur vägguttaget och koppla bort alla externa enheter. SE UPP! Innan du tar bort datorns sidoplåt kontrollerar du att datorn är av och att nätsladden har tagits ut ur vägguttaget. 3. Ta bort de två skruvarna som håller fast sidoplåten i datorns chassi. Ta bort höger sidoplåt för att uppgradera minne eller sätta in expansionskort. Ta bort vänster sidoplåt för att uppgradera enheter. 1 2 Referenshandbok

6 Uppgradera maskinvara 4. Dra plåten bakåt ungefär 2,5 cm och lyft sedan bort den från datorn. Ta bort datorns sidoplåtar När du ska sätta tillbaka sidoplåten följer du punkterna 1 4 i omvänd ordning. Referenshandbok 1 3

7 Uppgradera maskinvara Ta bort frontpanelen Ta bort frontpanelen för att uppgradera en enhet. 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning. 2. Ta ut nätsladden ur vägguttaget och koppla bort alla externa enheter. 3. Ta bort datorns sidoplåtar. 4. Tryck ihop de två runda låsstiften på chassits insida 1 och dra sedan ut frontpanelen från chassit 2. Ta bort frontpanelen Innan du trycker tillbaka frontpanelen i chassit kontrollerar du att de runda låsstiften passar rätt i chassit. 1 4 Referenshandbok

8 Uppgradera maskinvara Installera ytterligare minne SE UPP! Minnessocklarna har guldkontakter. När du uppgraderar minnet är det viktigt att du använder minnesmoduler med guldkontakter för att förhindra korrosion och/eller oxidering på grund av att inkompatibla metaller används tillsammans. SE UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn eller på extra kort. Innan du påbörjar installationen ser du till att du är fri från statisk elektricitet genom att först ta i ett jordat metallföremål. Mer information finns i kapitel 4, Elektrostatisk urladdning. SE UPP! Rör inte minnesmodulernas kontakter när du hanterar modulerna. Det kan skada modulen. 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning. 2. Ta ut nätsladden ur vägguttaget och koppla bort alla externa enheter. 3. Ta bort datorns sidoplåt och leta reda på minnessocklarna. VARNING! Minska risk för brännskador genom att låta de interna systemkomponenterna svalna innan du vidrör dem. Referenshandbok 1 5

9 Uppgradera maskinvara 4. Öppna sockelns båda hakar 1 och tryck in minnesmodulen i sockeln 2. Installera en minnesmodul 5. Börja med att installera en modul närmast den redan installerade modulen och installera modulerna i kortplatsernas numeriska ordning. 6. En minnesmodul kan bara installeras på ett sätt. Passa spåret på modulen med upphöjningen i sockeln. Tryck ner modulen i sockeln och kontrollera att modulen sitter rätt och att hakarna på sockelns sidor hakar fast Upprepa punkt 4 till 6 för alla extra moduler som du vill installera. 8. Sätt tillbaka datorns sidoplåt. Datorn ska känna av den nya minnesmodulen automatiskt nästa gång du startar den. 1 6 Referenshandbok

10 Uppgradera maskinvara Ta bort eller installera ett expansionskort 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning. 2. Ta ut nätsladden ur vägguttaget och koppla bort alla externa enheter. 3. Ta bort sidoplåten. Vid installation av kort, gå till punkt För att ta bort ett expansionskort lossar du först alla kablar som är anslutna till kortet. 5. Ta bort skruven som håller fast expansionskortet. 6. Ta tag i kortets båda ändar och vicka det fram och tillbaka tills kontakterna släpper från kortplatsen. Skrapa inte kortet mot några andra komponenter. 7. Placera kortet i en antistatisk förpackning. 8. Installera ett nytt expansionskort eller sätt fast en skyddsplåt framför den tomma kortplatsen. Om du inte installerar ett nytt kort fortsätter du med punkt Ta bort skyddsplåten framför kortplatsen. Referenshandbok 1 7

11 Uppgradera maskinvara 10. Sätt in expansionskortet i kortplatsen och tryck fast det ordentligt. Installera ett expansionskort När du installerar ett expansionskort måste du trycka fast det riktigt så att hela kontakten sitter ordentligt i sockeln. 11. Skruva fast expansionskortet med skruven högst upp. 12. Sätt tillbaka datorns sidoplåt. 13. Anslut externa kablar till det installerade kortet om det behövs. Konfigurera om datorn om så behövs. 1 8 Referenshandbok

12 Uppgradera maskinvara Ta bort en 5,25-tumsenhet 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning. 2. Koppla bort nätsladden från vägguttaget. 3. Ta bort båda sidoplåtarna. 4. Ta bort frontpanelen. 5. Dra ut strömkabel, signalkabel och eventuell ljudkabel på enhetens baksida. 6. Lossa de fyra skruvarna, två på varje sida, som håller enheten i fästet Skjut ut enheten enligt figuren nedan 2. Ta bort 5,25-tumsenheten Referenshandbok 1 9

13 Uppgradera maskinvara Ta bort en diskettenhet eller hårddisk 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning. 2. Koppla bort nätsladden från vägguttaget. 3. Ta bort vänster sidoplåt. 4. Ta bort frontpanelen. 5. Dra ut strömkabel, signalkabel och eventuell ljudkabel på enhetens baksida. 6. Lossa de fyra skruvarna som håller enhetsfästet i chassit, 3 framtill och 1 på sidan. Ta bort enhetsfästet 7. Ta ut enhetsfästet från chassit Referenshandbok

14 Uppgradera maskinvara 8. Lossa de fyra skruvarna, två på varje sida, som håller enheten i fästet Skjut ut enheten enligt figuren nedan 2. Ta bort diskettenheten Ta bort hårddisken När du sätter tillbaka enhetsfästet följer du punkterna 6 7 i omvänd ordning. Referenshandbok 1 11

15 2 Byte av batteri Byta ut batteriet Batteriet som levereras med datorn ger ström åt realtidsklockan och har en drifttid på ungefär tre år. När du byter batteri ska du använda ett likvärdigt 3-volts litiumbatteri med samma form. Ett utbytesbatteri kan köpas hos din lokala återförsäljare eller från webbplatsen Compaq.com. Reservdelsnumret för ett standardbatteri är vilket motsvarar ett CR2032-batteri eller liknande. VARNING! Datorns inbyggda batteri innehåller antingen litium, mangandioxid, vanadinpentoxid eller alkali. Det finns risk för brand eller frätskador om batteriet hanteras felaktigt. Minska risken för personskada genom att: Inte utsätta batteriet för högre temperaturer än 60 C. Inte ta isär, klämma sönder eller punktera det, inte kortsluta externa kontakter och inte kasta det i vatten eller eld. Ersätt bara batteriet med det Compaq-batteri som är avsett för den här produkten. Inte försöka ladda upp batteriet. Referenshandbok 2 1

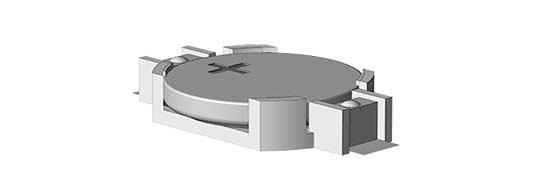

16 Byte av batteri SE UPP! Statisk elektricitet kan skada elektronikkomponenterna i arbetsstationen eller extra utrustningen. Innan du börjar ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. Släng inte batterier i hushållssoporna. Hantera dem som miljöfarligt avfall och lämna in på uppsamlingsplatser för batterier eller hos en auktoriserad Compaq-återförsäljare. Byt batteriet så här: 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning och dra ut nätsladden från vägguttaget. Ta sedan bort datorns lock eller sidoplåt. Du kan behöva ta bort ett expansionskort för att komma åt batteriet. 2. Batteri och batterihållare hittar du på moderkortet placerade enligt följande figur. 3. Tryck här för att lossa haken så att batteriet kan tas bort. Batteri och batterihållare 2 2 Referenshandbok

17 Byte av batteri 4. Lyft ut batteriet från hållaren. Ta bort batteriet 5. Sätt det nya batteriet på plats med pluspolen uppåt. Batterihållaren låser automatiskt batteriet i rätt position. 6. Sätt tillbaka expansionskort som du har tagit bort. 7. Sätt tillbaka datorns lock eller sidoplåt. 8. Anslut datorn till vägguttaget och starta den. 9. Ställ in datum och klockslag, lösenord och andra eventuella inställningar med Setup-programmet. Mer information finns i Konfigureringshandboken. Referenshandbok 2 3

18 3 Information om skötsel och transport Skötsel Följ nedanstående skötselråd för dator och bildskärm: Datorn ska stå på ett stabilt och plant underlag när den används. Lämna cirka 8 cm avstånd till systemenhetens baksida och ovanför bildskärmen för att tillåta nödvändig luftcirkulation. Använd aldrig datorn med kåpan eller sidoplåtarna borttagna. Hindra aldrig luftströmmen in i datorn genom att blockera in- eller utgående kylluft. Skydda datorn mot hög fuktighet, direkt solljus och mycket höga eller mycket låga temperaturer. Se till att inte ha vätskor i närheten av dator eller tangentbord. Täpp aldrig till bildskärmens ventilationshål på något sätt. Stäng av datorn innan du gör något av följande: Torka vid behov av datorn med en mjuk, fuktad trasa. Använd inte rengöringsmedel som kan missfärga eller skada datorns yta. Torka ibland av datorns luftintag och luftutsläpp. Ludd och annat kan blockera in- eller utgående luft så att kylningen blir otillräcklig. Referenshandbok 3 1

19 Information om skötsel och transport Försiktighetsåtgärder för CD ROM-enheter Iakttag följande försiktighetsåtgärder när du använder eller rengör CD ROM-enheten. Användning Rengöring Säkerhet Flytta inte enheten när den används. Det kan orsaka fel vid läsning. Undvik att utsätta enheten för plötsliga temperaturändringar eftersom kondens kan uppstå inuti enheten. Om temperaturen plötsligt ändras när enheten är på väntar du minst en timme innan du slår av strömmen. Om du använder den omedelbart kan fel uppstå vid läsning. Undvik att placera enheten så att den utsätts för hög luftfuktighet, mycket höga/låga temperaturer, mekaniska vibrationer eller direkt solljus. Torka av panelen och kontrollerna med en mjuk, torr trasa eller en mjuk trasa lätt fuktad med mild tvättlösning. Spreja aldrig någon rengöringsvätska på enheten. Undvik alla typer av lösningsmedel, t ex alkohol och bensin eftersom de kan skada ytan. Om något föremål eller vätska kommer in i enheten stänger du genast av datorn och lämnar in den till en auktoriserad Compaq-återförsäljare för kontroll. 3 2 Referenshandbok

20 Information om skötsel och transport Förberdelser före transport Följ nedanstående råd när du behöver transportera datorn: 1. Säkerhetskopiera filerna på hårddisken till nätverket eller något löstagbart media. Tillse att inte mediet med säkerhetskopiorna utsätts för elektriska eller magnetiska fält när de lagras eller transporteras. Hårddisken låses automatiskt när datorn stängs av. 2. Ta bort och förvara löstagbara media och MultiBay-enheter separat. 3. Stäng av datorn och all kringutrustning. 4. Dra ut nätsladden ur vägguttaget och därefter ur datorn. 5. Placera systemkomponenter, MultiBay-enheter och externa enheter i de ursprungliga förpackningarna, eller i liknande förpackningar med tillräckligt förpackningsmaterial för att skydda dem. Referenshandbok 3 3

21 4 Elektrostatisk urladdning En urladdning av statisk elektricitet från ett finger eller någon annan elektrisk ledare kan skada moderkortet eller andra enheter som är känsliga för statisk elektricitet. Den här typen av skada kan förkorta enheten livslängd. Förhindra elektrostatiska skador Förhindra elektrostatisk skada genom att vidta följande försiktighetsåtgärder: Undvik handkontakt genom att transportera och förvara produkterna i elektrostatiskt säkra förpackningar. Förvara elektrostatiskt känsliga produkter i förpackningarna tills de tas upp på en arbetsplats som är skyddad mot statisk elektricitet. Placera delarna på en jordad yta innan du tar ut dem ur förpackningarna. Undvik att röra vid stift, ledningar eller kretsar. Kontrollera att du är ordentligt jordad innan du rör känsliga komponenter eller kretsar. Referenshandbok 4 1

22 Elektrostatisk urladdning Jordningsmetoder Det finns flera metoder att jorda. Använd en eller flera av följande metoder när du hanterar eller installerar elektrostatiskt känsliga komponenter: Använd ett armband anslutet till jordningssladden på en jordad arbetsbänk eller datorns chassi. Ett jordningsarmband ska ha minst 1 megaohm +/ 10 procents motstånd till jord. För att armbandet ska fungera bär du det åtsittande direkt mot huden. Använd fotband eller liknande när du arbetar stående vid arbetsbänken. Använd band på båda fötterna när du står på ledande underlag. Använd ledande serviceverktyg. Använd ett bärbart servicekit med antistatisk matta. Om du inte har någon av de ovanstående utrustningarna för säker jordning kontaktar du närmaste auktoriserade Compaq-återförsäljare. Mer information om statisk elektricitet kan du få från närmaste auktoriserade Compaq-återförsäljare. 4 2 Referenshandbok
