1 Minnesmoduler Dokumentartikelnummer: Januari 2007 I den här handboken beskrivs hur du byter och uppgraderar minne i datorn.

2 Innehåll Lägga till en minnesmodul till platsen för expansionsminnesmodul Uppgradera minnesmodulen på platsen för primär minnesmodul Minnesmoduler ii

3 Lägga till eller byta ut minnesmoduler Det finns 2 minnesmodulfack i datorn. Facket för den primära minnesmodulen sitter under tangentbordet. Facket för expansionsminnesmodulen sitter på datorns undersida. Minneskapaciteten i datorn kan uppgraderas genom att du lägger till en minnesmodul till den lediga platsen för expansionsminnesmodul eller uppgraderar den befintliga minnesmodulen på den primära platsen för minnesmodul. ÅVARNING! Minska risken för elstötar och skada på utrustningen genom att dra ut nätsladden och ta ut alla batterier innan du sätter i en minnesmodul. ÄSe upp! Elektrostatiska urladdningar (ESD) kan orsaka skada på elektroniska komponenter. Kontrollera att du är urladdad genom att röra vid ett jordat metallföremål innan du rör vid hårddisken. Din dator kan se något annorlunda ut än den som visas i bilderna i det här kapitlet. Minnesmoduler 1

4 Lägga till en minnesmodul till platsen för expansionsminnesmodul Så här lägger du till eller byter ut en minnesmodul på platsen för expansionsminnesmodul: Om datorn är i vänteläge eller viloläge måste du först avsluta vänteläge eller viloläge innan du kan stänga av datorn. 1. Spara arbetet och avsluta alla öppna program. 2. Klicka på Start, klicka på pilen bredvid knappen Lås och klicka sedan på Stäng av. 3. Stäng datorns bildskärm. 4. Koppla bort alla externa enheter som är anslutna till datorn. 5. Ta ut nätsladden från eluttaget. 6. Vänd datorn uppochned på en plan yta. 7. Ta ut batteriet från datorn. 2 Minnesmoduler

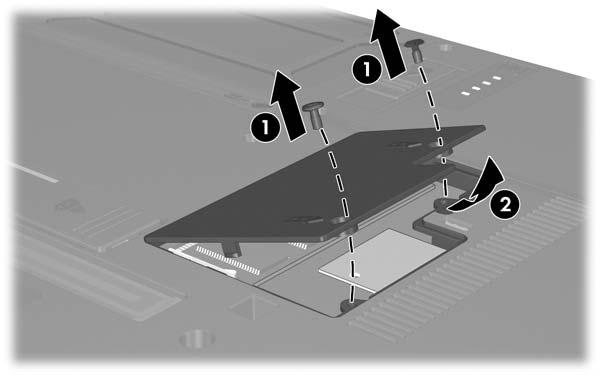

5 8. Lossa de 2 skruvarna till locket på minnesmodulens fack Lyft locket till minnesmodulens 2 fack bort från datorn. Minnesmoduler 3

6 10. Ta bort en minnesmodul: a. Dra bort platshållarna 1 från minnesmodulens båda sidor. Minnesmodulen lutas uppåt. Du förhindrar att skada en minnesmodul genom att bara Ä hålla i minnesmodulens kanter. Rör inte komponenterna i minnesmodulen. b. Fatta sidan av minnesmodulen 2 och dra försiktigt ut modulen från minnesmodulplatsen. Lägg den borttagna minnesmodulen i en antistatisk förpackning. 4 Minnesmoduler

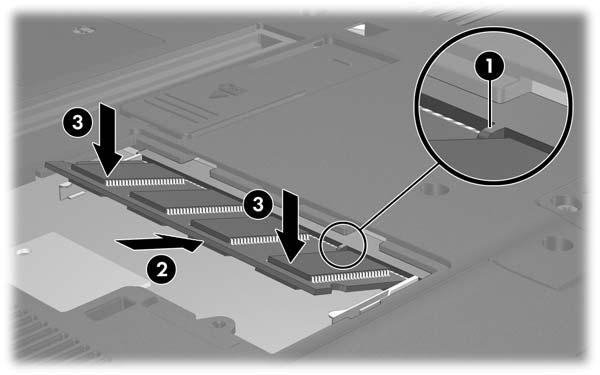

7 11. Sätt i den nya minnesmodulen: a. Rikta in den skårade änden 1 av minnesmodulen med fliken på minnesmodulplatsen. Du förhindrar att skada minnesmodulen genom att bara hålla Ä den i sidorna. Rör inte komponenterna i minnesmodulen. b. Håll minnesmodulen i 45 graders vinkel från minnesmodulfackets yta och tryck in modulen 2 på minnesmodulplatsen tills den sitter ordentligt. c. Tryck försiktigt nedåt på minnesmodulen 3 och tryck samtidigt på både vänster och höger sidor av minnesmodulen tills platshållarna kläms fast. Ä Förhindra skada på minnesmodulen genom att inte böja minnesmodulen. Minnesmoduler 5

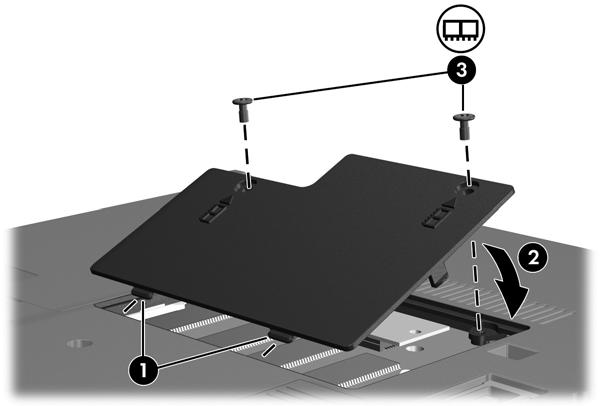

8 12. Rikta in flikarna 1 på minnesmodulfackets lock med skårorna på datorn. 13. Stäng locket Dra åt de 2 skruvarna till minnesmodulfackets lock Sätt tillbaka batteriet. 16. Anslut extern ström och externa enheter igen. 17. Sätt på datorn. Om ett meddelande visas om att storleken eller konfigurationen av minnet har ändrats trycker du på F1 för att spara ändringarna. 6 Minnesmoduler

9 Uppgradera minnesmodulen på platsen för primär minnesmodul Så här uppgraderar du en minnesmodul på platsen för primär minnesmodul: Om datorn är i vänteläge eller viloläge måste du först avsluta vänteläge eller viloläge innan du kan stänga av datorn. 1. Spara arbetet och avsluta alla öppna program. 2. Klicka på Start, klicka på pilen bredvid knappen Lås och klicka sedan på Stäng av. 3. Stäng datorns bildskärm. 4. Koppla bort alla externa enheter som är anslutna till datorn. 5. Ta ut nätsladden från eluttaget. 6. Vänd datorn uppochned på en plan yta. 7. Ta ut batteriet från datorn. Minnesmoduler 7

10 8. Ta bort de 6 tangentbordsskruvarna från datorns undersida: tre T8M2.0x9.0-skruvar 1, två T8M2.0x18.0-skruvar 2 och en T8M2.0x5.0-skruv 3. Ä Skruvarna på datorns undersida är av olika längd. Håll reda på skruvarna och var de ska sitta så underlättar det när du senare ska sätta tillbaka dem. 8 Minnesmoduler

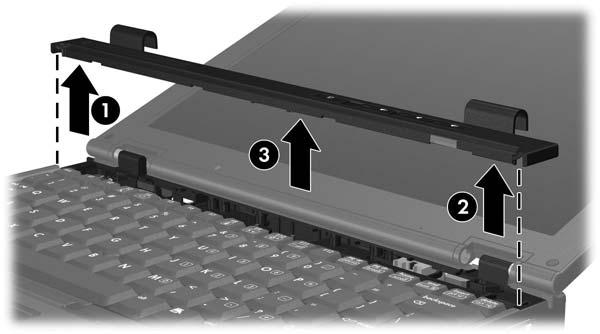

11 9. Vänd datorn med bildskärmssidan uppåt och framsidan mot dig och öppna den sedan i en stor vinkel. 10. Ta bort tangentbordsskyddet från datorn med hjälp av den platta änden av en skruvmejsel och tryck först underifrån på vänster sida av knappskyddet 1, sedan underifrån på höger sida 2 och till sist underifrån i mitten 3. Om tangentbordsskyddet inte frigörs helt drar du uppåt i bildskärmens gångjärnsskydd. Minnesmoduler 9

12 11. Lyft överdelen av tangentbordet 1 något för att lossa den från datorn. 12. Lyft nederdelen av tangentbordet 2 något tills du kommer åt pekdonskabeln 3. Ä Pekdonskabeln är fortfarande ansluten till ZIF (zero insertion force)-kontakten i datorn. Skydda datorn genom att inte lyfta tangentbordet mer än ca 5 cm. 10 Minnesmoduler

13 13. Dra i båda ändarna av kragen för pekdonskontakten 1 som håller pekdonskabeln 2 i dess kontakt. 14. Ta bort pekdonets kabel från pekdonskontakten. Minnesmoduler 11

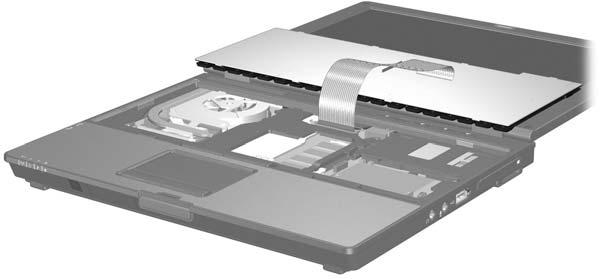

14 15. Lyft upp den nedre kanten av tangentbordet tills tangentbordet vilar på datorns bildskärm. 12 Minnesmoduler

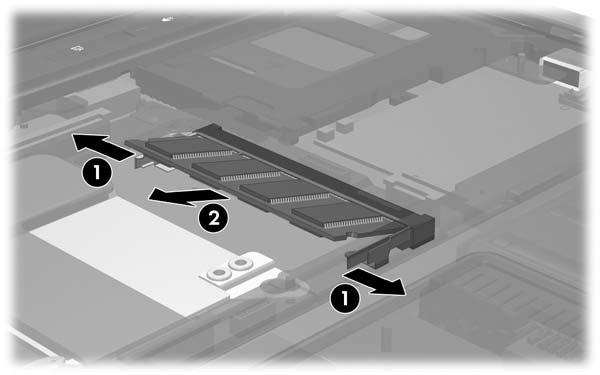

15 16. Ta ut minnesmodulen från platsen för minnesmodulen: a. Dra bort platshållarna 1 från minnesmodulens båda sidor. Minnesmodulen lutas uppåt. Du förhindrar att skada minnesmodulen genom att bara hålla Ä den i kanterna. Rör inte komponenterna i minnesmodulen. b. Fatta kanten på minnesmodulen 2 och dra försiktigt ut den från minnesmodulplatsen. Lägg den borttagna minnesmodulen i en antistatisk förpackning. Minnesmoduler 13

16 17. Sätt i den nya minnesmodulen: a. Rikta in den skårade änden 1 av minnesmodulen med fliken på platsen för expansionsminnesmodul. Du förhindrar att skada minnesmodulen genom att bara hålla Ä den i kanterna. Rör inte komponenterna i minnesmodulen. b. Håll minnesmodulen i 45 graders vinkel från minnesmodulfackets yta och tryck in modulen 2 på minnesmodulplatsen tills den sitter ordentligt. c. Tryck försiktigt nedåt på minnesmodulen 3 och tryck samtidigt på både vänster och höger sidor av minnesmodulen tills platshållarna kläms fast. 14 Minnesmoduler

17 18. Sätt tillbaka pekdonets kabel 1 i pekdonets ZIF (zero insertion force)-kontakt Tryck nedåt på de två ändarna av kragen för pekdonskontakten tills pekdonskabeln sitter ordentligt. Minnesmoduler 15

18 20. Sätt tillbaka tangentbordet. 21. Sätt tillbaka tangentbordsskyddet på datorn genom att utföra stegen för att ta bort skyddet, i omvänd ordning. 22. Vänd datorn uppochned på en plan yta. 23. Sätt tillbaka skruvarna på datorns undersida. Skruvarna på datorns undersida är av olika längd. Ä Se till att sätta tillbaka skruvarna på rätt plats. 24. Sätt tillbaka batteriet/batterierna. 25. Anslut extern ström och externa enheter igen. 26. Sätt på datorn. Om ett meddelande visas om att storleken eller konfigurationen av minnet har ändrats trycker du på F1 för att spara ändringarna. 16 Minnesmoduler

19 Copyright 2007 Hewlett-Packard Development Company, L.P. Informationen i det här dokumentet kan ändras utan föregående meddelande. De enda garantierna för produkter och tjänster från HP presenteras i de uttryckligen begränsade garantier som medföljer sådana produkter och tjänster. Inget i detta dokument ska tolkas som att det utgör ytterligare en garanti. HP ansvarar inte för tekniska fel, redigeringsfel eller för material som har utelämnats i detta dokument. Minnesmoduler Första utgåvan, januari 2007 Dokumentartikelnummer:
