1 Referenshandbok Compaq Evo persondatorer, bordsmodell Dokumentets artikelnummer: Januari 2002 Denna bok innehåller grundläggande information om hur du uppgraderar denna typ av datorer.

2 Å VARNING: Ä SE 2002 Compaq Computer Corporation Compaq, Compaqs logotyp och Evo är varumärken som tillhör Compaq Information Technologies Group, L.P. Microsoft, MS-DOS, Windows och Windows NT är varumärken som tillhör Microsoft Corporation. Intel, Pentium, Intel Inside, och Celeron är varumärken som tillhör Intel Corporation. Alla andra produkter som nämns kan vara varumärken som tillhör respektive företag. Compaq ansvarar inte för tekniska fel, redigeringsfel eller för avsaknad av information i denna text. Informationen i detta dokument ges i befintligt skick utan några som helst garantier och informationen kan ändras utan att detta meddelas. Garantiansvar för Compaqs produkter definieras i de garantibegränsningar som medföljer sådana produkter. Ingenting i denna text skall anses utgöra ytterligare garantiåtaganden. Den här texten ger information om att allvarliga personskador kan uppstå om instruktionerna inte följs. UPP! Den här texten innehåller varningar för att utrustningen kan förstöras eller information förloras om inte instruktionerna följs. Tryckt i USA Referenshandbok Andra upplagan (Januari 2002) Dokumentets artikelnummer:

3 Innehåll 1 Produktens funktioner Standardfunktioner Komponenter på framsidan Komponenter på datorns baksida Easy Access-tangentbord Easy Access-programvara Programmera om Easy Access-knapparna Låsa och låsa upp Easy Access-knappar Easy Access tangentetiketter Windows logo-tangent Speciella musfunktioner Serienumrets placering Uppgradera maskinvara Servicefunktioner Installationsordning Ta bort datorns kåpa Sätta tillbaka Ta bort frontpanelen Ta bort panelskydd Installera ytterligare minne DIMM Installera eller ta bort ett expansionskort Ta bort kortplatsens skyddsplåt Ta bort eller installera ett expansionskort Enhetsplatser Ta bort en enhet från enhetsplatsen Installera ytterligare enheter Installera en CD ROM, DVD ROM eller annan enhet för flyttbara media Installera en hårddisk i en 3,5-tums enhetsplats Referenshandbok iii

4 Innehåll A B C D E F Specifikationer Riktlinjer för installation av hårddisk Använda CS-funktionen (Cable select) med Ultra ATA-enheter B 1 Riktlinjer för installation av Ultra ATA-enheter B 2 SCSI-enhet B 3 Riktlinjer för användning av SCSI-enheter B 3 Riktlinjer för installation av extra SCSI-enheter B 5 SCSI-kontroller (adapter) B 5 SCSI-kablar B 5 Använda en SCSI-kabel B 6 Använda SCSISelect med SCSI-enheter B 6 Välja Quiet Drive B 7 Byte av batteri Säkerhetslås Montera ett säkerhetslås D 1 Elektrostatisk urladdning Förhindra elektrostatiska skador E 1 Jordningsmetoder E 1 Rutinunderhåll och förberedelser för transport Rutinunderhåll F 1 Försiktighet med CD ROM-enheter F 2 Drift F 2 Rengöring F 2 Säkerhet F 2 Transport F 3 Index iv Referenshandbok

5 1 Produktens funktioner Standardfunktioner Funktionerna i Compaq Evo kan variera beroende på modell. För att få en fullständig förteckning över maskin- och programvara som finns installerad i din dator kan du köra Compaq Diagnostics för Windows eller INSPECT-programmet (finns i vissa modeller). Instruktioner för hur du använder dessa program finns i Felsökningshandboken på CD-skivan Reference Library. Referenshandbok 1 1

6 Produktens funktioner Komponenter på framsidan Komponenter på framsidan 1 Diskettenhetens aktivitetslampa 6 Aktivitetslampa för hårddisk 2 På/av-knapp 7 Mikrofonkontakt (tillval) 3 Diskettutmatningsknapp 8 USB (Universal Serial Bus) (tillval) 4 CD ROM-enhetens aktivitetslampa 9 Stereokontakt för hörlurar (tillval) 5 CD ROM-utmatningsknapp - På/Av-lampa 1 2 Referenshandbok

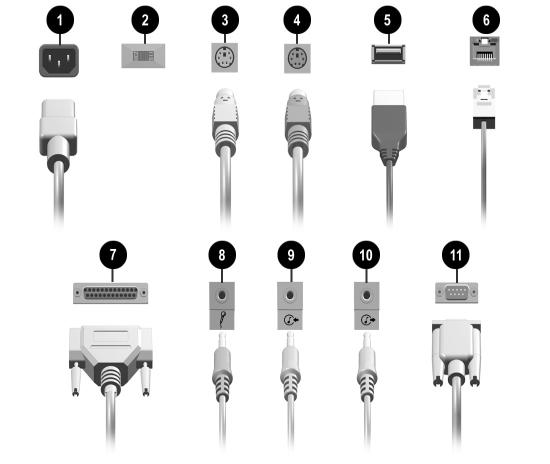

7 Produktens funktioner Komponenter på datorns baksida Komponenter på datorns baksida 1 Nätkontakt 7 Parallellportskontakt 2 Spänningsomkopplare 8 Mikrofonkontakt 3 Tangentbordskontakt 9 Ljud in 4 Muskontakt - Ljud ut 5 USB (Universal Serial Bus) q Seriell kontakt 6 RJ-45-kontakt Å VARNING: Så här minskar du risken för personskada och skada på utrustningen: Ta inte bort nätsladdens jordförbindelse. Den har en viktig säkerhetsfunktion. Sätt in nätsladden i ett jordat vägguttag som är lätt att komma åt. Koppla bort strömmen från datorn genom att ta bort nätsladden från vägguttag eller dator. Referenshandbok 1 3

8 Produktens funktioner Easy Access-tangentbord Komponenter på Compaqs Easy Access-tangentbord 1 Ctrl Används i kombination med någon annan tangent, funktionen beror på vilket program du använder. 2 Windows logo-tangent* Används för att öppna startmenyn i Microsoft Windows. Används i kombination med andra tangenter för olika funktioner. 3 Alt Används i kombination med någon annan tangent, funktionen beror på vilket program du använder. 4 Programtangent* Används (som höger musknapp) för att öppna snabbmenyer i ett Microsoft Office-program. Kan ha andra funktioner i andra program. 5 Internet-tangenterna Ger snabbuppkoppling mot givna Internet-adresser *Tangenten finns bara i vissa regioner. 1 4 Referenshandbok

9 Produktens funktioner Komponenter på Compaqs Easy Access-tangentbord (Fortsättning) 6 Redigeringstangenter Omfattar följande: Insert, Home, Page Up, Delete, End och Page Down. Easy Access-programvara Easy Access-knapparna på ditt tangentbord är programmerade till standardfunktioner. Med det förinstallerade Easy Access-programmet kan du omprogrammera Easy Access-knapparna så att de passar dig. Knapparna kan programmeras om så att de startar valfritt program eller funktion eller öppnar valfri webbsida (URL). Programmera om Easy Access-knapparna Easy Access-ikonen finns i Windows Aktivitetsfält. Instruktioner för omprogrammering av Easy Access-knapparna finns i filen Readme-user.txt. Låsa och låsa upp Easy Access-knappar Easy Access tangentetiketter För att starta om datorn trycker du på Ctrl och Alt och Delete samtidigt. 7 Num Lock-lampa Visar om Num Lock-funktionen är på eller av. 8 Caps Lock-lampa Visar om Caps Lock-funktionen är på eller av. 9 Scroll Lock-lampa Visar om Scroll Lock-funktionen är på eller av. Systemadministratören kan låsa och låsa upp Easy Access-knapparna. När knapparna är låsta kan de bara omprogrammeras genom att ändra.bcf-filen. I filen Readme-admin.txt finns information om administrationsbehörighet som behövs för att ändra Easy Access-knapparnas destinationer. Tangentetiketterna är till för att hjälpa dig att identifiera funktionen för varje Easy Access-knapp. När du programmerar om en Easy Access-knapp använder du en etikettfil för att välja en etikett som du Referenshandbok 1 5

10 Produktens funktioner Windows logo-tangent sedan kan skriva ut och fästa på knappen. Etikettdokumentet Paper Insert Template.doc installeras normalt under sökvägen C:\Program\Compaq\Easy Access Keyboard. Du kanske behöver redigera etiketterna något för att utrymmet runt etiketten ska skrivas ut som de ska. Om du använder Windows logo-tangent i kombination med andra tangenter kan du utföra särskilda funktioner som finns i operativsystemet Windows. Windows logo-tangent + F1 Windows logo-tangent + Tab Windows logo-tangent + e Windows logo-tangent + f Windows logo-tangent + Ctrl + f Windows logo-tangent + m Skift + Windows logo-tangent + m Windows logo-tangent + r Visar en snabbmeny för det markerade objektet Aktiverar nästa knapp i Aktivitetsfältet Öppnar fönstret Den här datorn Öppnar dialogrutan Sök: alla filer Öppnar dialogrutan Sök: dator Minimerar alla öppna program Ångrar Minimera allt Visar dialogrutan Kör Speciella musfunktioner De flesta program har stöd för mus. Beroende på vilket program du använder kommer musknapparnas funktioner att variera. 1 6 Referenshandbok

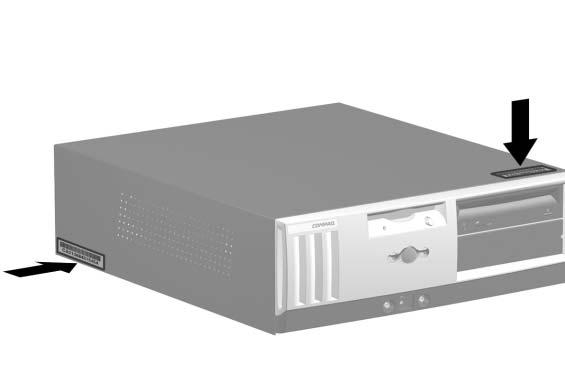

11 Produktens funktioner Serienumrets placering Varje dator har ett unikt serienummer som finns på kåpans överdel 1 eller på bakre panelen 2. Ha detta nummer tillgängligt när du ringer Compaqs kundtjänst för att få hjälp. Serienumrets placering Referenshandbok 1 7

12 2 Uppgradera maskinvara Servicefunktioner Installationsordning Å VARNING: Å VARNING: Ä SE I din dator finns funktioner som underlättar service och uppgraderingar. Det är mycket viktigt att du följer den här stegvisa proceduren för att installationen av ny utrustning ska bli riktig. Mer information om setup-programmet finns i Konfigureringshandboken 1. Om datorn är på stänger du av den och tar ut nätsladden från vägguttaget. För att minska risken för personskada på grund av elektrisk stöt och/eller varma ytor måste du ta ut nätsladden från vägguttaget och låta de interna systemkomponenterna svalna innan du rör vid dem. För att minska risken för elektrisk stöt, brand eller skada på utrustningen får du inte sätta in telefonkabelns kontakt i nätverkskortet (NIC). UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn eller extra utrustning. Innan du påbörjar denna procedur ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. Mer information finns i bilaga E Elektrostatisk urladdning. 2. Öppna datorn genom att ta bort kåpan. Se avsnittet om hur du tar bort datorns kåpa. 3. Installera extra utrustning. Instruktioner hittar du i respektive avsnitt i denna handbok och i dokumentationen som levererades tillsammans med extrautrustningen. Referenshandbok 2 1

13 Uppgradera maskinvara Ta bort datorns kåpa 4. Sätt tillbaka datorns kåpa. 5. Sätt på bildskärm, dator och de enheter som du vill testa. 6. Konfigurera om datorn om så behövs. Mer information om setup-programmet finns i Konfigureringshandboken. Ta bort datorns kåpa på följande sätt: 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning. 2. Ta ut nätsladden från vägguttaget och koppla bort alla externa enheter. Ä SE UPP! Innan du tar bort datorns kåpa kontrollerar du att datorn är av och att nätsladden har tagits bort från vägguttaget. 3. Lossa de de två snabbkopplingarna som fäster kåpan i datorns chassi. 4. Dra kåpan bakåt ungefär 2,5 cm, dra den uppåt och ta sedan bort den. Ta bort datorns kåpa 2 2 Referenshandbok

14 Uppgradera maskinvara Sätta tillbaka Sätt tillbaka datorns kåpa på följande sätt: 1. Håll kåpan över datorn och passa in flikarna på kåpans insida med skårorna på chassits baksida. 2. Skjut kåpan längs skårorna tills den är på plats. 3. Dra åt snabbkopplingarna. Ta bort frontpanelen Sätta tillbaka datorns kåpa 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. 2. Ta bort datorns kåpa. Referenshandbok 2 3

15 Uppgradera maskinvara 3. Tryck upp de två frigöringsflikarna och vrid sedan frontpanelen från chassit för att få loss den. Ta bort frontpanelen När du sätter tillbaka frontpanelen kontrollerar du att de nedre fästpunkterna är rätt placerade i chassit innan du vrider tillbaka frontpanelen i ursprungligt läge. Ta bort panelskydd 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. 2. Ta bort datorns kåpa. 3. Ta bort frontpanelen. 4. Kläm försiktigt ihop fästena på önskat panelskydd och ta sedan bort det. 2 4 Referenshandbok

16 Uppgradera maskinvara Installera ytterligare minne Datorn levereras med SDRAM-minne (synchronous dynamic random access memory) i DIMM-kretsar (dual inline memory module). DIMM Ä SE Minnessocklarna på moderkort baserade på Intels chipset 815E och 845 är avsedda för standard DIMM-minnen. Minst en av dessa minnessocklar innehåller en förinstallerad minnesmodul. För att få maximalt minne måste du kanske byta ut förinstallerade DIMM-modulerna mot DIMM-moduler med högre kapacitet. För att systemet ska fungera måste standard 168-stifts PC133-kompatibla SDRAM DIMM användas. SDRAM DIMM-modulerna måste också stöda CAS Latency 2 eller 3 (CL = 2 eller CL = 3). De måste också innehålla den obligatoriska SPD-informationen (Serial Presence Detect) JEDEC (Joint Electronic Device Engineering Council). DIMM-moduler konstruerade med x4 SDRAM stöds inte och systemet startar inte med DIMM-moduler som inte stöds. UPP! Vissa modeller stöder ECC-minne och vissa stöder minne utan ECC. Compaqs ECC-system stöder inte blandade ECC- och icke-ecc-minnen. Om olika minnen används kommer tangentbordets NUMLOCK-lampa att blinka och (om systemhögtalare finns) kommer en kort ljudsignal kommer att följas av två långa. Dessutom kommer inte systemet att starta operativsystemet. Referenshandbok 2 5

17 Uppgradera maskinvara Installera DIMM Ä SE Ä SE Ä SE Å VARNING: UPP! Minnessocklarna har guldkontakter. När du uppgraderar minnet är det viktigt att du använder minnesmoduler med guldkontakter för att förhindra korrosion och/eller oxidering på grund av att inkompatibla metaller används tillsammans. UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn eller på extra kort. Innan du påbörjar denna procedur ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. Mer information finns i bilaga E Elektrostatisk urladdning. UPP! Rör inte minnesmodulernas kontakter. Det kan skada modulen. 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning och dra ut nätsladden från vägguttaget. 2. Ta bort datorns kåpa och leta reda på minnessocklarna. Minska risk för brännskador genom att låta de interna systemkomponenterna svalna innan du vidrör dem. 2 6 Referenshandbok

18 Uppgradera maskinvara 3. Öppna sockelns båda hakar 1 och tryck in minnesmodulen i sockeln 2. Installera en DIMM Börja med att installera en modul i sockeln närmast den redan installerade modulen och installera modulerna i nummerordning. En minnesmodul kan bara installeras på ett sätt. Passa spåret på modulen med fliken på minnessockeln. Tryck ner modulen tills den är helt intryckt och sitter fast 3. Referenshandbok 2 7

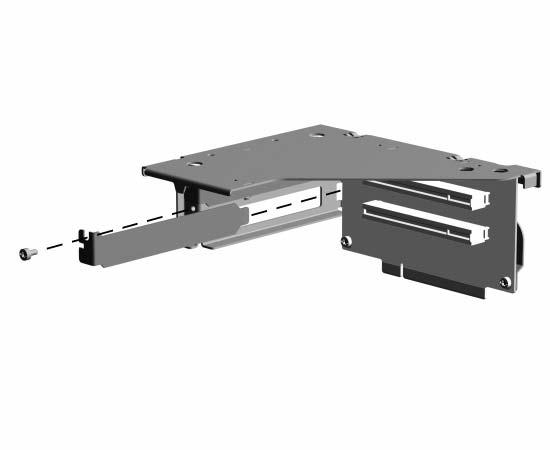

19 Uppgradera maskinvara Installera eller ta bort ett expansionskort Ta bort kortplatsens skyddsplåt 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning och dra ut nätsladden från vägguttaget. 2. Ta bort datorns kåpa och leta reda på rätt ledig kortplats i datorns chassi. 3. Ta bort skruven i kortplatsskyddet och ta sedan bort skyddet som på bilden. Ta bort kortplatsens skyddsplåt 2 8 Referenshandbok

20 Uppgradera maskinvara Ta bort eller installera ett expansionskort 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning och dra ut nätsladden från vägguttaget. 2. Ta bort datorns kåpa. 3. Vid installation av kort, gå till punkt För att ta bort ett befintligt expansionskort lossar du först alla kablar som är anslutna till kortet. 5. Ta bort skruven som fäster expansionskortet i chassit. 6. Ta tag i kortets båda ändar och vicka det fram och tillbaka tills kontakterna släpper från kortplatsen. Skrapa inte kortet mot några andra komponenter. Ta bort ett expansionskort Referenshandbok 2 9

21 Uppgradera maskinvara 7. Placera kortet i en antistatisk förpackning. 8. Skruva fast en skyddsplåt framför den tomma kortplatsen. 9. Om du inte installerar ett nytt kort fortsätter du med punkt För att installera ett nytt kort i den tomma kortplatsen tar du först bort skyddsplåten. 11. Placera expansionskortet i kortplatsen och tryck fast det ordentligt. När du installerar ett expansionskort måste du trycka fast det riktigt så att hela kontakten sitter ordentligt i kortplatsen. 12. Skruva fast expansionskortet i chassit. 13. Anslut externa kablar till det installerade kortet om det behövs. Anslut interna kablar till moderkortet om sådana finns. 14. Sätt tillbaka datorns kåpa. 15. Konfigurera om datorn om så behövs Referenshandbok

22 Uppgradera maskinvara Enhetsplatser 1 En standard 3,5-tums, 1,44 MB diskettenhet monterad med en enhetsadapter i platsen för 5,25-tums tredjedelshöjd (märkt som enhetsplats 3) 2 3 Två interna 3,5-tums, tredjedelshöjdsplatser för hårddiskar (märkta som enhetsplats 4 och 5) 4 5 Två 5,25-tums halvhöjdsplatser för extra enheter (märkta som enhetsplats 1 och 2) Om du vill kontrollera typ och storlek på lagringsenheterna som är installerade i din dator kör du Setup-programmet. Mer information finns i Konfigureringshandboken. Enhetsplatsernas nummer finns stämplade i chassit bakom frontpanelen. Referenshandbok 2 11

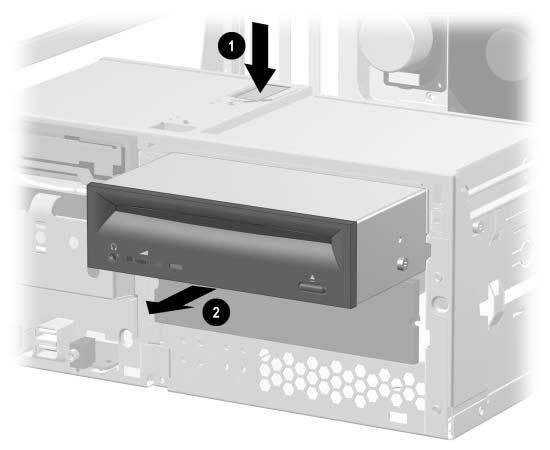

23 Uppgradera maskinvara Ta bort en enhet från enhetsplatsen 1. Avsluta operativsystemet på rätt sätt, stäng av datorn, dra ut nätsladden från vägguttaget och ta sedan bort datorns kåpa. 2. Ta bort frontpanelen. 3. Koppla bort ström- och signalkablar från enheten och om det är en CD ROM- eller en DVD ROM-enhet kopplar du också bort ljudkabeln. 4. Om du tar bort en hårddisk lyfter du upp ramen med på/av-knappen och vrider ner den för att komma åt enhetsplatsen. 5. Tryck på enhetslåsmekanismen för att låsa upp enheten i enhetsplatsen. 6. Medan du trycker på enhetslåset 1 drar du ut enheten från enhetsplatsen 2. Ta bort en enhet från enhetsplatsen 2 12 Referenshandbok

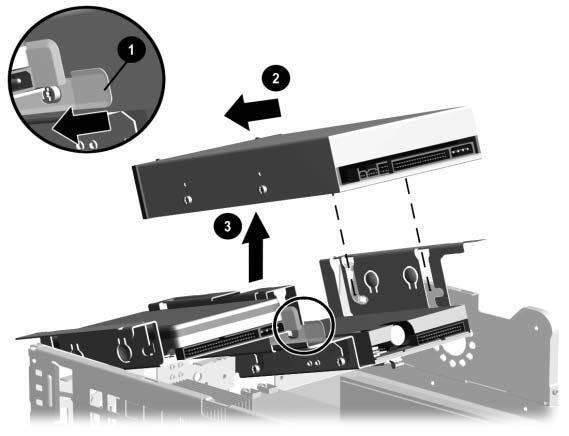

24 Uppgradera maskinvara Ta bort en enhet från enhetsplatsen Installera ytterligare enheter 7. Ta bort enheten från enhetsplatsen och placera den i en antistatisk förpackning. Datorn stöder upp till fem enheter som kan installeras i olika konfigurationer. Så här installerar du extra drivrutiner: Bästa prestanda får du om du ansluter hårddiskar till den primära kontrollern. Anslut expansionsenheter som CD ROM, IDE-band- och diskettenheter till en sekundärkontroller. Du kan installera både tredjedels- och halvhöjdsenheter i en halvhöjdsplats. Du måste sätta in styrskruvar så att enheten kommer rätt i enhetsfästet. Extra styrskruvar finns på chassits framsida bakom frontpanelen. För vissa tillbehör används metriska skruvar. Metriska skruvar från Compaq är svarta. Referenshandbok 2 13

25 le: Uppgradera maskinvara Ä SE UPP! För att minska risken för förlust av information och skada på dator eller hårddisk: Om du sätter in eller tar bort en hårddisk måste operativsystemet avslutas korrekt innan datorn stängs av. Ta inte bort en hårddisk när datorn är på eller i vänteläge. Tillse att du inte är statiskt uppladdad innan du hanterar en enhet. Undvik att röra enhetens kontakter när du hanterar den. Mer information om att undvika skador på grund av statisk elektricitet finns i bilaga E, Elektrostatisk urladdning. Hantera enheten varsamt, tappa den inte. Använd inte våld när du sätter in enheten. Undvik att utsätta hårddisken för vätskor, extrema temperaturer och produkter med magnetiska fält som bildskärmar och högtalare. Installera en CD ROM, DVD ROM eller annan enhet för flyttbara media 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning och dra ut nätsladden från vägguttaget. Ta sedan bort datorns kåpa. 2. Ta bort frontpanelen. Se avsnittet Ta bort frontpanelen. 3. Sätt in fyra styrskruvar, två på varje sida av enheten. För vissa tillbehör används metriska skruvar. Extra styrskruvar finns på chassits framsida under frontpanelen. Metriska skruvar från Compaq är svarta. 4. Installera enheten i önskad enhetsplats genom att skjuta in den i enhetsfästets framsida, enhetslåset låser automatiskt fast enheten på plats. Kontrollera att styrskruvarna passar in i uttagen på enhetsfästet. 5. Om det är en CD ROM- eller DVD ROM-enhet och om du föredrar analogt ljud i stället för digitalt ansluter du ljudkabeln 1. Ljudkabelns andra ände 1 ansluts till moderkortets ljudkontakt. 6. Anslut enhetens ström- 3 och signalkablar Referenshandbok

26 Uppgradera maskinvara Ansluta kablar Ta bort motsvarande skyddspanel i frontpanelen. Mer information finns i avsnittet Ta bort skyddspaneler. 7. Sätt tillbaka frontpanelen. 8. Sätt tillbaka datorns kåpa. 9. Konfigurera om datorn om så behövs. Installera en hårddisk i en 3,5-tums enhetsplats Compaq-system stöder inte samtidig användning av IDE- och SCSI-hårddiskar. Om du byter ut en hårddisk i plats 4 eller 5 bör den vara av samma typ. Installera en hårddisk i en 3,5-tums enhetsplats på följande sätt: 1. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning och dra ut nätsladden från vägguttaget. Ta sedan bort datorns kåpa. 2. Ta bort frontpanelen. Se avsnittet Ta bort frontpanelen. Referenshandbok 2 15

27 Uppgradera maskinvara 3. Lyfter upp ramen med på/av-knappen och vrider ner den för att komma åt enhetsplatsen. Ta bort ramen med på/av-knappen 4. Sätt in hårddisken i enhetsplatsen från chassits framsida. Tryck in den tills den sitter fast. Kontrollera att kablarna till på/av-lampan ligger kvar under hårddisken Referenshandbok

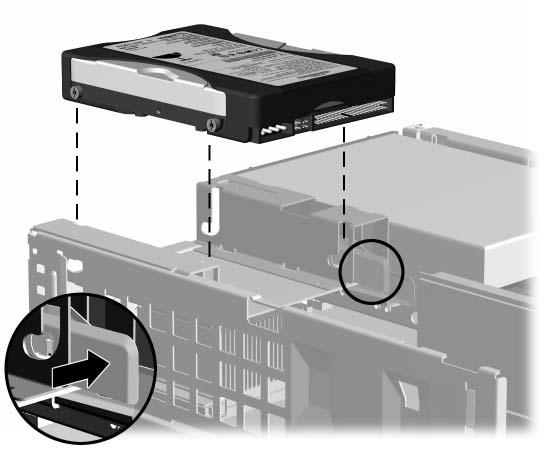

28 Uppgradera maskinvara 5. Anslut strömkabel 2 och signalkabel 1 till hårddisken. Ansluta kablar 6. Anslut kablarnas andra ändar till motsvarande kontakter på moderkortet. 7. Lyft upp ramen med på/av-knappen så att den sitter där den ska på chassits framsida. 8. Sätt tillbaka frontpanelen. 9. Sätt tillbaka datorns kåpa. 10. Konfigurera om datorn om så behövs. Referenshandbok 2 17

29 A Specifikationer 3 Compaq Evo Desktop (Intel Pentium 4)-dator Dimensioner Höjd Bredd Djup 5,72 tum 15,25 tum 17,90 tum 14,53 cm 38,74 cm 45,47 cm Ungefärlig vikt 25 lb 11,34 kg Belastning (maximal fördelad vikt) 100,0 lb 45,5 kg Temperaturintervall Under drift Ej i drift Relativ fuktighet (icke kondenserande) Under drift Ej i drift Maximal höjd över havet (ej tryckkabin) Under drift Ej i drift Nätaggregat Driftspänning Spänningsintervall* Linjefrekvens 50 till 95 F 4 till 140 F 20 till 80% 10 till 90% fot fot V växelström V växelström Hz 10 till 35 C 20 till 60 C 20 till 80% 10 till 90% 3048 m 9144 m V växelström V växelström Hz *Detta system använder ett nätaggregat med heltäckande aktiv korrektion för att minska effekten av ojämnheter i matningsströmmens amplitud och vågform. Inget manuellt val av spänning behöver göras. Referenshandbok A 1

30 Specifikationer Compaq Evo Desktop (Intel Pentium 4)-dator (Fortsättning) Uteffekt 235 W 235 W Märkström (maximal)* 4 A 2 A Värmeutstrålning Maximalt Nominellt 1234 BTU/h 617 BTU/h 311 kcal/h 155 kcal/h *Detta system använder ett nätaggregat med heltäckande aktiv korrektion för att minska effekten av ojämnheter i matningsströmmens amplitud och vågform. Inget manuellt val av spänning behöver göras. Compaq Evo Desktop (Intel Pentium III/Celeron)-dator Dimensioner Höjd Bredd Djup 15,25 tum 5,72 tum 17,90 tum 38,74 cm 14,52 cm 45,47 cm Ungefärlig vikt 25 lb 11,34 kg Belastning (maximal fördelad vikt) 100,0 lb 45,5 kg Temperaturintervall Under drift Ej i drift Relativ fuktighet (icke kondenserande) Under drift Ej i drift Maximal höjd över havet (ej tryckkabin) Under drift Ej i drift 50 till 95 F 4 till 140 F 20 till 80% 10 till 90% fot fot 10 till 35 C 20 till 60 C 20 till 80% 10 till 90% 3048 m 9144 m A 2 Referenshandbok

31 Specifikationer Compaq Evo Desktop (Intel Pentium III/Celeron)-dator (Fortsättning) Nätaggregat Driftspänning Spänningsintervall* Linjefrekvens V växelström V växelström Hz V växelström V växelström Hz Uteffekt 145 W 145 W Märkström (maximal)* 5 A 2,5 A Värmeutstrålning Maximalt Nominellt 760 BTU/h 380 BTU/h 192 kcal/h 96 kcal/h *Detta system använder ett nätaggregat med heltäckande aktiv korrektion för att minska effekten av ojämnheter i matningsströmmens amplitud och vågform. Inget manuellt val av spänning behöver göras. Referenshandbok A 3

32 B Riktlinjer för installation av hårddisk Använda CS-funktionen (Cable select) med Ultra ATA-enheter Extra enheter finns tillgängliga från Compaq tillsammans med en speciell enhetskabel. Konfigurationen av enheten använder CS-funktionen som identifierar enheten som enhet 0 (primär enhet) eller som enhet 1 (sekundär enhet). Enhet 1 är den enhet som är ansluten till kabelns mittkontakt. Enhet 0 är den enhet som är ansluten till kontakten längst ut på kabeln (gäller bara 80-polig ATA-kabel). Ett exempel på Ultra ATA-kabel finns i avsnittet Riktlinjer för installation av Ultra ATA-enheter i denna bilaga. Hårddiskar från Compaq levereras med byglarna inställda i CS-läge; därför behöver du inte flytta byglarna, varken på befintliga eller extra enheter. Om du köper en hårddisk av annat märke bör du läsa medföljande dokumentation för att försäkra dig om att installation och kabelkonfiguration blir korrekt. Om du installerar en andra enhet till en primär kontroller måste du använda en 80-polig Ultra ATA-kabel för bästa prestanda. Denna kabel är standard för vissa modeller. Referenshandbok B 1

33 Riktlinjer för installation av hårddisk Riktlinjer för installation av Ultra ATA-enheter Så här installerar du ytterligare enheter: Om du använder flera Ultra ATA-enheter,rekommenderar Compaq att enheterna delas mellan de primära och sekundära Ultra ATA-kanalerna för bästa prestanda. Använd en extra Ultra ATA-kabel för att ansluta ytterligare enheter till moderkortet. 80-polig Ultra ATA-kabel: maximalt 18 tum lång, 80-polig kabel med maximalt 6 tum mellan enhet 0 och enhet polig Ultra ATA-kabel 1 Kontakt för enhet 0 (huvudenhet) 2 Kontakt för enhet 1 (slav) 3 Moderkortskontakt Bästa prestanda får du om du ansluter hårddiskar till den primära kontrollern. Anslut enheter som ATA CD ROM och DVD ROM, band- och diskettenheter till den sekundära kontrollern. Såväl tredjedels- som halvhöjdsenheter kan installeras i en halvhöjdsplats. Du måste sätta in styrskruvar så att enheten kommer rätt i enhetsfästet. Extra styrskruvar finns på chassits framsida bakom frontpanelen. För vissa tillbehör används metriska M3-skruvar. Metriska skruvar från Compaq är svarta. Om bara en enhet är ansluten till en kabel måste denna enhet anslutas till yttersta kontakten (enhet 0). B 2 Referenshandbok

34 Riktlinjer för installation av hårddisk SCSI-enhet Detta avsnitt innehåller riktlinjer för installation av SCSI-enheter. Riktlinjer för användning av SCSI-enheter Vid installation och användning av SCSI-enheter måste du följa dessa riktlinjer: En Ultra SCSI-kontroller stöder upp till sju SCSI-enheter per kanal. Varje kontroller för Wide-Ultra SCSI, Ultra-Wide SCSI, Wide Ultra2 SCSI, Ultra 320 SCSI eller Ultra 160 SCSI stöder upp till 15 SCSI-enheter per kanal. Om du använder flera SCSI-enheter, rekommenderar Compaq att enheterna delas mellan kanal A och B (om de är tillgängliga) för bästa prestanda. SCSI-kabel, rekommendation: Maximalt 53 tum lång partvinnad LVD-kabel med inbyggd terminering och maximalt 5 enhetskontakter med minst 5,25 tum mellan kontakterna. SCSI-kontrollern kräver ett unikt SCSI ID (0-7 eller 8-15) för varje installerad SCSI-enhet. Kontrollern identifierar en SCSI-enhet genom dess SCSI ID-nummer istället för dess placering. Om du flyttar en SCSI-enhet till en annan plats i SCSI-kedjan påverkar det inte kommunikationen mellan kontrollern och enheten. Reserverade och tillgängliga SCSI ID-nummer för SCSI-enheter är: 0 reserverat för primär hårddisk 7 reserverat för kontrollern 1 till 6 och 8 till 15 tillgängliga för alla andra SCSI enheter Referenshandbok B 3

35 Riktlinjer för installation av hårddisk Ä SE Varje SCSI-kedja eller -krets måste vara terminerad i båda ändar. Terminering kan göras på följande sätt: Använda en kabel med inbyggd terminering. Denna kabel levererades tillsammans med din dator. Använda en kabel med termineringsmotstånd i den sista kontakten. Ansluta en SCSI-enhet med terminering aktiv i sista kontakten. Ansluta en extern SCSI-enhet med termineringen aktiv till SCSI-kontakten på datorns baksida. Sätt på alla externa SCSI-enheter innan du startar datorn. Detta gör att SCSI-kontrollern kan identifiera de externa enheterna. I systemet finns plats för både interna och externa SCSI-enheter, såsom hårddiskar, band- och CD ROM-enheter. Compaq rekommenderar att bara SCSI-enheter av samma typ sätts i samma SCSI-kedja eller på samma SCSI-kanal. Blandas olika enhetstyper i en kedja eller kanal blir dataöverföringshastigheten den som motsvarar den långsammaste enhetstypen. Det går att blanda Wide-Ultra2-, Ultra 160- och Ultra 320-enheter på en enda kanal. Narrow SCSI-enheter får bara sättas i kanaler med endast Narrow SCSI-enheter. Mer information om extra SCSI-enheter hittar du i dokumentationen som levererades med enheten eller får du från en auktoriserad Compaq-återförsäljare. UPP! Dra inte kablarna nära nätaggregatets luftintag. Om du gör det hindrar kablarna kylluften genom nätaggregatet vilket kan leda till överhettning. B 4 Referenshandbok

36 Riktlinjer för installation av hårddisk Riktlinjer för installation av extra SCSI-enheter Om du har både Ultra ATA- och SCSI-hårddiskar i samma system kommer systemet att starta med Ultra ATA-enheten om startordningen inte ändras med setup-programmet. När du byter ut en hårddisk ska den nya vara av samma typ som den som togs bort. Om du byter ut en Ultra ATA-hårddisk mot en SCSI-hårddisk måste du ha en sats med LVD (Low Voltage Differential) SCSI-kabel. Om bara en SCSI-hårddisk används bör den installeras i plats 4 om datorn har fyra eller fler platser. Innan du installerar en SCSI-enhet: Kontrollera enhetens SCSI ID och ändra det vid behov så att det blir unikt. Se Riktlinjer för användning av SCSI-enheter i denna bilaga eller dokumentationen som medföljde enheten. Kontrollera om enheten måste termineras. Terminera enheten vid behov. Se Använda en SCSI-kabel i denna bilaga eller dokumentationen som medföljde enheten. En del enheter kanske inte har termineringsbyglar. Då måste termineringen göras med ett termineringsmotstånd på kabeln. Sätt på den externa SCSI-enheten innan du startar datorn. Detta gör att systemet kan känna igen den externa SCSI-enheten och automatiskt återställas. När en extern SCSI-enhet är ansluten till en extern SCSI-kontakt på datorns baksida blir enheten den sista i SCSI-kedjan och måste termineras. SCSI-kontroller (adapter) Vissa modeller, såsom arbetsstationer, levereras med en inbyggd Ultra 160 SCSI-kanal med en kontakt i moderkortet. SCSI-kablar Framsidans enhetsplatser är tillgängliga för installation eller anslutning av SCSI-enheter. Referenshandbok B 5

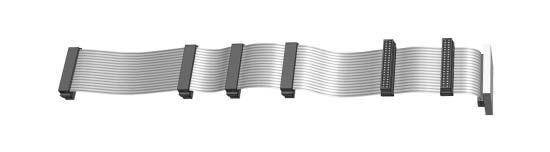

37 Riktlinjer för installation av hårddisk Använda en SCSI-kabel Vissa modeller levereras med SCSI-kabel som stöder LVD (Low Voltage Differential). Kabeln gör det möjligt att ha upp till tre SCSI-enheter i de främre enhetsplatserna (UATA-modeller har inte SCSI-kablar). Fem-enheters SCSI-kabel med terminering Kabeln som levererades med din dator kan se annorlunda ut än den som visas (en fem-enhetskabel). Mer information om installation av extra SCSI-enheter hittar du i dokumentationen som levererades med enheten eller får du från en auktoriserad Compaq-återförsäljare. Använda SCSISelect med SCSI-enheter SCSI-adaptern innehåller funktionen SCSISelect som används för att konfigurera adaptern och köra SCSI-hjälpprogrammet. Så här kör du SCSISelect-programmet: Med inställningen Post Messages Enabled (POST-meddelanden på): Tryck på Ctrl+A när meddelandet Press <Ctrl><A> for SCSISelect Utility visas under POST. Med inställningen Post Messages Disabled (POST-meddelanden av): När bilden med Compaqs logotyp visas trycker du på någon tangent för att komma förbi den bilden. Direkt efter detta trycker du på Ctrl+A för att starta SCSISelect-programmet. B 6 Referenshandbok

38 Riktlinjer för installation av hårddisk En meny med följande alternativ visas: Configure/View Host Adapter Settings (Konfigurera/Visa Adapterinställningar) SCSI Bus Interface Definitions (SCSI-bussdefinitioner) Host Adapter SCSI ID (Adapterns SCSI ID) SCSI Parity Checking (SCSI-paritetskontroll) Host Adapter SCSI Termination (Adapterns SCSI-terminering) Additional Options (Ytterligare alternativ) Boot Device Options (Startalternativ) SCSI Device Configuration (Konfiguration av SCSI-enheter) Advanced Configuration Options (Avancerad konfigurering) SCSI Disk Utilities (SCSI-hjälpprogram) Lists all SCSI devices and SCSI ID numbers (Visa alla SCSI-enheter och SCSI ID) För ytterligare information om konfigurering av POST-meddelanden, se Konfigureringshandboken på CD-skivan Reference Library. Välja Quiet Drive Quiet Drive är en tillvalsfunktion som kan finnas i din dator. Om datorn är utrustad med Quiet Drive eller om du installerar Quiet Drive kan du konfigurera enheten att arbeta i Quiet mode eller Performance mode (standard). När hårddisken inte arbetar gör Quiet Drive att den är ca. 4 decibel (db) tystare än vanligt. Vid läsning och skrivning till hårddisken gör Quiet Drive att den är ca. 7 db tystare än normalt. Referenshandbok B 7

39 Riktlinjer för installation av hårddisk När Quiet mode är inställt kommer inte hårddisken att arbeta med maximal hastighet. Vill du få ut maximal prestanda av enheten ställer du in enheten att arbeta i Performance mode. För att avgöra om din dator innehåller en Quiet Drive eller för att aktivera Quiet mode gör du på följande sätt: 1. Starta eller starta om datorn. Om du är i Windows klickar du på Start > Avsluta > Starta om datorn. 2. När Setup-meddelandet visas på skärmen i nedre högra hörnet trycker du på F10-tangenten. Om du inte trycker på F10 medan meddelandet visas måste du starta om datorn för att öppna programmet. 3. Välj språk i listan och tryck på Enter. 4. Fem rubriker visas i Utilities-menyn. Använd piltangenterna eller Tab-tangenten för att välja Storage > Device Configuration. 5. Välj enheten från listan. Tryck på Enter. 6. Välj Quiet Drive > Quiet (Performance är standardinställningen.) Om alternativet Quiet Drive inte visas finns inte Quiet drive i din dator. 7. Om du vill använda ändringarna och spara dem väljer du File > Save Changes (spara ändringar). B 8 Referenshandbok

40 C Byte av batteri Batteriet som levereras med datorn ger ström åt realtidsklockan och har en drifttid på ungefär tre år. När du byter ut batteriet måste det vara av samma typ som originalbatteriet. Datorn levereras med ett 3-volts litiumbatteri. Litiumbatteriets livslängd kan ökas genom att ansluta datorn till ett vägguttag. Litiumbatteriet används som strömförsörjning endast när datorn INTE är inkopplad. Å VARNING: Ä SE Datorn innehåller ett inbyggt litium-brunstensbatteri. Det finns risk för brand eller frätskador om batteriet hanteras felaktigt. Minska risken för personskada genom att: Inte försöka ladda upp batteriet. Inte utsätta batteriet för högre temperaturer än 60 C. Inte ta isär, klämma sönder eller punktera det, inte kortsluta externa kontakter och inte kasta det i vatten eller eld. Ersätt bara batteriet med det Compaq-batteri som är avsett för den här produkten. UPP! Innan du byter ut batteriet är det viktigt att du säkerhetskopierar datorns CMOS-inställningar. När batteriet tas bort eller bytes ut kommer CMOS-inställningarna att raderas. Mer information om säkerhetskopiering av CMOS-inställningar finns i handboken Felsökning. N Släng inte batterier i hushållssoporna. Hantera dem som miljöfarligt avfall och lämna in på uppsamlingsplatser för batterier eller hos en auktoriserad Compaq-återförsäljare. Referenshandbok C 1

41 Byte av batteri Ä SE UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn eller extra utrustning. Innan du påbörjar denna procedur ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. 1. Om Smart Cover Lock är aktiv använder du Setup-programmet för att låsa upp datorn och avaktivera Smart Cover-sensorn. 2. Avsluta operativsystemet på rätt sätt, stäng sedan av datorn och all kringutrustning och dra ut nätsladden från vägguttaget. Ta sedan bort datorns lock eller kåpa. Du kan behöva ta bort ett expansionskort för att komma åt batteriet. 3. Leta rätt på batteri och batterihållare på moderkortet. 4. Beroende på vilken typ av batterihållare som finns på moderkortet följer du instruktionerna nedan för att byta batteri. Typ 1 a. Lyft ut batteriet från hållaren. Ta bort ett myntformat batteri (Typ 1) b. Sätt det nya batteriet på plats med pluspolen uppåt. Batterihållaren låser automatiskt batteriet i rätt position. C 2 Referenshandbok

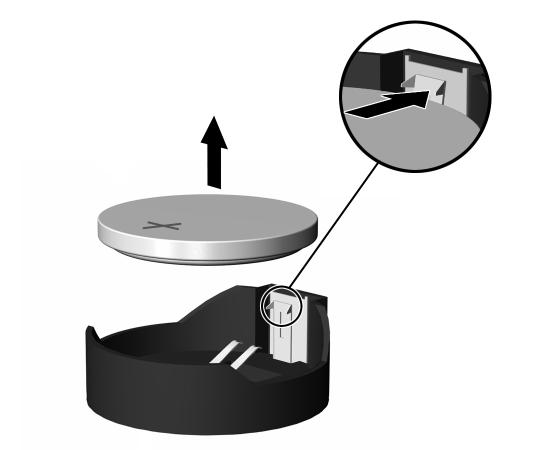

42 Byte av batteri Typ 2 a. Tryck på metallklämman som sticker upp på batteriets ena sida för att lossa det från hållaren. b. När batteriet lossats lyfter du bort det. Ta bort ett myntformat batteri (Typ 2) Referenshandbok C 3

43 Byte av batteri c. Sätt in ett nytt batteri genom att skjuta in batteriets kant under hållarens metallklämma, pluspolen ska vara uppåt. Tryck ner batteriets andra kant tills metallklämman låser fast batteriet. Ta bort ett myntformat batteri (Typ 2) När batteriet har bytts ut gör du på följande sätt. 5. Sätt tillbaka datorns lock eller sidopanel. 6. Koppla datorn till vägguttaget och starta den. 7. Ställ in datum och klockslag, lösenord och andra eventuella inställningar med Setup-programmet. Se Konfigureringshandboken. Om du normalt låser med Smart Cover Lock använder du Setup-programmet för att åter aktivera Smart Cover-sensorn och låsa datorn. C 4 Referenshandbok

44 D Säkerhetslås Montera ett säkerhetslås. Det finns flera olika typer av säkerhetslås som kan användas för att höja säkerhetsnivån för datorn. I figuren nedan visas några av de säkerhetslåsen som finns för de olika datormodellerna. Eftersom det finns olika datorchassin kan monteringshålen sitta på andra ställen än de som visas. Å VARNING: Installera Compaqs Typ 1 Säkerhetsbygel (kan variera beroende på modell) Tänk på att metallkanterna på säkerhetsbygelns olika delar kan vara vassa. Hantera dem därför försiktigt för att undvika skador. Tillse också att inga vassa kanter sticker ut utanför datorns chassi när säkerhetsbygeln installerats. Referenshandbok D 1

45 Säkerhetslås Å VARNING: Installera Compaqs Typ 2 Säkerhetsbygel (kan variera beroende på modell) Tänk på att metallkanterna på säkerhetsbygelns olika delar kan vara vassa. Hantera dem därför försiktigt för att undvika skador. Tillse också att inga vassa kanter sticker ut utanför datorns chassi när säkerhetsbygeln installerats. D 2 Referenshandbok

46 Säkerhetslås Å VARNING: Installera ett Kensington kabellås tillsammas med Compaqs Typ 2 Bygel (kan variera beroende på modell) Tänk på att metallkanterna på säkerhetsbygelns olika delar kan vara vassa. Hantera dem därför försiktigt för att undvika skador. Tillse också att inga vassa kanter sticker ut utanför datorns chassi när säkerhetsbygeln installerats. Referenshandbok D 3

47 Säkerhetslås Installera ett Kensington kabellås (kan variera beroende på modell) Installera ett Kensington kabellås (kan variera beroende på modell) D 4 Referenshandbok

48 E Elektrostatisk urladdning En urladdning av statisk elektricitet från ett finger eller någon annan elektrisk ledare kan skada moderkortet eller andra enheter som är känsliga för statisk elektricitet. Den här typen av skada kan förkorta enheten livslängd. Förhindra elektrostatiska skador Jordningsmetoder Förhindra elektrostatisk skada genom att vidta följande försiktighetsåtgärder: Undvik handkontakt genom att transportera och förvara produkterna i antistatförpackningar. Förvara elektrostatiskt känsliga produkter i förpackningarna tills de ska användas på en elektrostatiskt skyddad arbetsyta. Placera delarna på en jordad yta innan du tar ut dem ur förpackningarna. Undvik att röra vid stift, ledningar eller kretsar. Kontrollera att du är ordentligt jordad innan du rör vid en elektrostatiskt känslig komponent. Det finns flera metoder att jorda. Använd en eller flera av följande metoder när du hanterar eller installerar elektrostatiskt känsliga komponenter: Använd ett armband anslutet till jordningssladden på en jordad arbetsbänk eller datorns chassi. Ett jordningsarmband ska ha minst 1 megohm +/ 10 procents motstånd till jord. För att armbandet ska fungera bär du det åtsittande direkt mot huden. Referenshandbok E 1

49 Elektrostatisk urladdning Använd hälband, tåband eller stövelstroppar när du arbetar stående vid arbetsstationer. Använd band på båda fötterna när du står på ledande underlag. Använd ledande verktyg. Använd ett bärbart servicekit med antistatisk matta. Om du inte har någon av de ovanstående utrustningarna för säker jordning kontaktar du en auktoriserad Compaq-återförsäljare. Mer information om statisk elektricitet får du via en auktoriserad Compaq-återförsäljare. E 2 Referenshandbok

50 F Rutinunderhåll och förberedelser för transport Rutinunderhåll Följ nedanstånde instruktioner när du ska underhålla dator och bildskärm: Datorn ska stå på ett stadigt underlag när den används. Lämna cirka 8 cm avstånd till systemenhetens baksida och ovanför bildskärmen för att tillåta nödvändig luftcirkulation. Använd aldrig datorn med lock eller sidoplåtar borttagna. Hindra aldrig luftströmmen in i datorn genom att blockera de främre ventilerna eller luftintaget. Placera inte tangentbordet med nedfällda ben direkt mot bordsdatorns framsida eftersom det också hindrar luftcirkulationen. Tillse att inte datorn utsätts för mycket hög luftfuktighet, direkt solljus eller mycket höga/låga temperaturer. Information om rekommenderade temperaturer och luftfuktighet för datorn finns i Bilaga A, Specifikationer, i denna handbok. Se till att inga vätskor kan komma in i dator eller tangentbord. Täpp aldrig till bildskärmens ventilationshål på något sätt. Stäng av datorn innan du gör något av följande: Torkar av datorns utsida med en mjuk fuktad trasa vid behov. Använd inte rengöringsmedel som kan missfärga eller skada datorns yta. Av och till bör lufthålen på datorns fram- och baksida göras rena. Ludd och annat kan blockera in- eller utgående luft så att kylningen blir otillräcklig. Referenshandbok F 1

51 Rutinunderhåll och förberedelser för transport Försiktighet med CD ROM-enheter Iakttag följande försiktighetsåtgärder när du använder eller rengör CD ROM-spelaren. Drift Rengöring Säkerhet Flytta inte enheten när den används. Det kan orsaka fel vid läsning. Undvik att utsätta enheten för plötsliga temperaturändringar eftersom kondens kan uppstå inuti enheten. Om temperaturen plötsligt ändras när enheten är på väntar du minst en timme innan du stänger av strömmen. Om du använder den omedelbart kan fel uppstå vid läsning. Undvik att placera enheten så att den utsätts för hög luftfuktighet, mycket höga/låga temperaturer, mekaniska vibrationer eller direkt solljus. Torka av panelen och kontrollerna med en mjuk, torr trasa eller en mjuk trasa lätt fuktad med mild tvättlösning. Spreja aldrig någon rengöringsvätska på enheten. Undvik alla typer av lösningsmedel, t ex alkohol och bensin eftersom de kan skada ytan. Om något föremål eller vätska kommer in i enheten stänger du genast av datorn och lämnar in den till en auktoriserad Compaq-återförsäljare för kontroll. F 2 Referenshandbok

52 Rutinunderhåll och förberedelser för transport Transport Följ nedanstående råd när du behöver transportera datorn: 1. Säkerhetskopiera hårddiskens filer till PD-skivor, bandkassetter eller disketter. Tillse att inte mediet med säkerhetskopiorna utsätts för elektriska eller magnetiska fält när de lagras eller transporteras. Hårddisken låses automatiskt när strömmen stängs av. 2. Ta bort eventuella programdisketter ur diskettenheterna. 3. Sätt in en tom diskett i diskettenheten för att skydda enheten under transporten. Använd inte en diskett där du har sparat, eller tänker spara data. 4. Stäng av datorn och all kringutrustning. 5. Dra ut nätsladden ur vägguttaget och därefter ur datorn. 6. Dra ut nätsladdar från alla systemkomponenter och externa enheter och koppla sedan loss dem från datorn. Se till att alla kort sitter fast i sina kortplatser innan datorn transporteras. 7. Packa systemkomponenter och externa enheter i respektive originalförpackning eller liknande så att de är tillräckligt skyddade. Specifikationer av miljöfaktorer hittar du i bilaga A, Specifikationer. Referenshandbok F 3
