Referenshandbok för maskinvara. HP RP9 G1 Butiksdatasystem

Transkript

1 Referenshandbok för maskinvara HP RP9 G1 Butiksdatasystem

2 Copyright 2015 HP Development Company, L.P. ENERGY STAR är en registrerad märkning som ägs av amerikanska myndigheter. Microsoft och Windows är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. Den här informationen kan ändras utan föregående meddelande. Garantiansvar för HP:s produkter och tjänster definieras i de garantibegränsningar som medföljer sådana produkter och tjänster. Ingenting i denna text ska anses utgöra ytterligare garantiåtaganden. HP ansvarar inte för tekniska fel, redigeringsfel eller för avsaknad av information i denna text. Första utgåvan: Oktober 2015 Dokumentartikelnummer: Produktinformation I den här handboken beskrivs funktioner som är gemensamma för de flesta modeller. Vissa funktioner är kanske inte tillgängliga på din dator. Alla funktioner finns inte tillgängliga i alla utgåvor av Windows 8. Den här datorn kan komma att kräva uppgraderade och/eller separat köpta maskinvaror, drivrutiner och/ eller programvaror för att fullt utnyttja funktionerna i Windows 8. Mer information finns i Den här datorn kan komma att kräva en uppgraderad maskinvara och/eller en DVDenhet för att installera mjukvaran Windows 7 och fullt utnyttja funktionerna i Windows 7. Mer information finns i windows7/get-know-windows-7. Programvaruvillkor Genom att installera, kopiera, hämta eller på annat sätt använda programvara som är förinstallerad på den här datorn samtycker du till att bindas av villkoren i HP: s licensavtal för slutanvändare. Om du inte godkänner licensvillkoren är ditt enda alternativ att returnera hela den oanvända produkten (maskin- och programvara) inom 14 dagar för att få pengarna tillbaka enligt återbetalningsvillkoren på inköpsstället. För mer information eller begäran om full återbetalning för datorn kontaktar du inköpsstället (försäljaren).

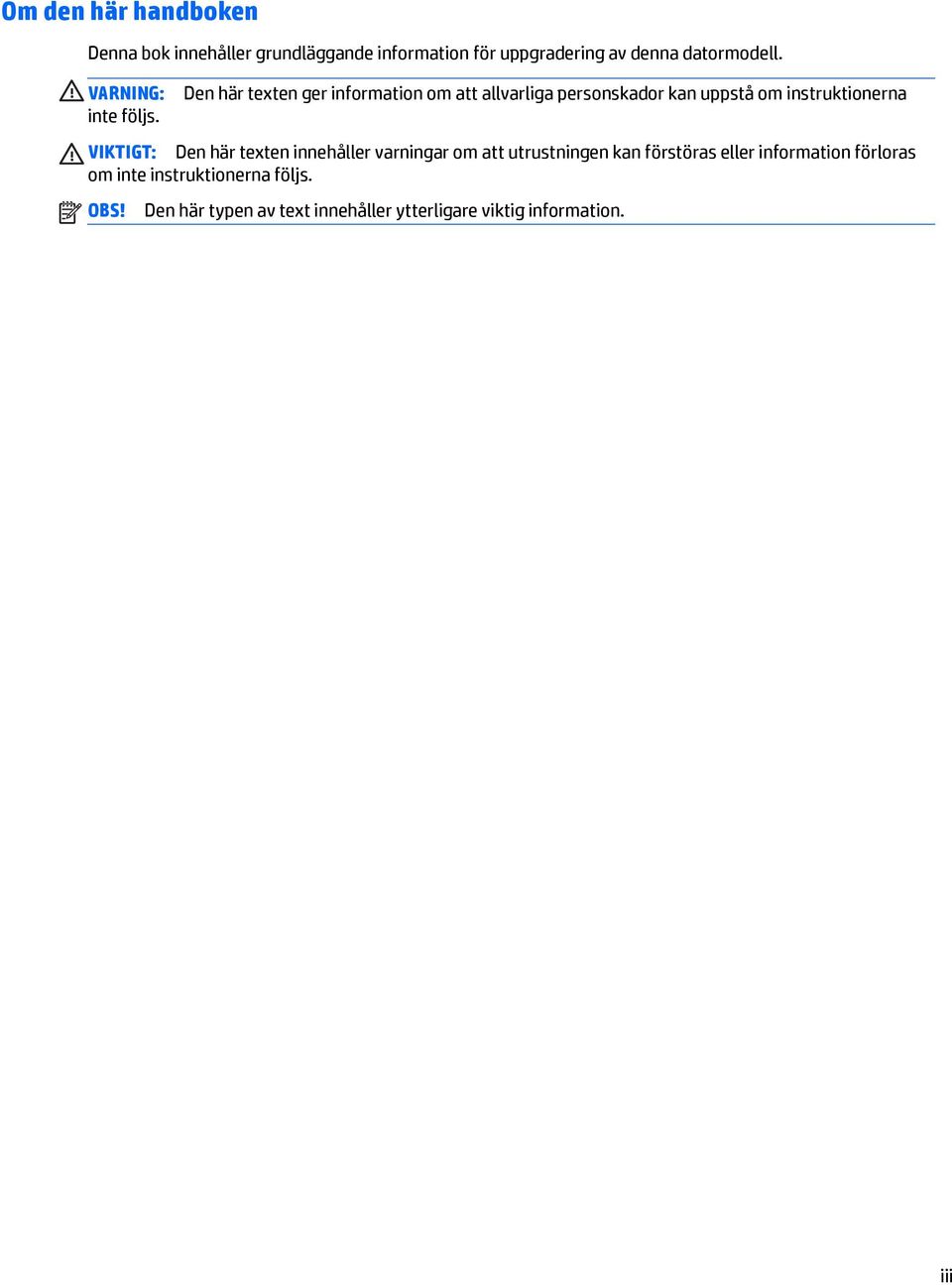

3 Om den här handboken Denna bok innehåller grundläggande information för uppgradering av denna datormodell. VARNING: Den här texten ger information om att allvarliga personskador kan uppstå om instruktionerna inte följs. VIKTIGT: Den här texten innehåller varningar om att utrustningen kan förstöras eller information förloras om inte instruktionerna följs. OBS! Den här typen av text innehåller ytterligare viktig information. iii

4 iv Om den här handboken

5 Innehåll 1 Produktöversikt... 1 Standardfunktioner... 1 Fälla ut det egonomiska stativet... 3 Komponenter på baksidan Maskinvaruuppgraderingar... 5 Verktyg som behövs... 5 Varningsmeddelanden... 5 Ta bort och montera ergonomiskt eller kompakt stativ... 6 Kabeldragning (ergonomiskt stativ)... 9 Kabeldragning (kompakt stativ)... 9 Ta bort och ersätt nätaggregatet (ergonomiskt stativ) Installera extra tillbehör från HP som USB-ansluten streckkodsskanner, magnetremseläsare (MSR), biometrisk läsare eller webbkamera från HP Installera en valfri integrerad USB-modulen från HP på sidorna eller ovanpå skärmen Installera en valfri USB-ansluten streckkodsskanner från HP på undersidan av skärmen Installera en 2 x 20 LCD-skärm eller 7-tums LCD-skärm vänd mot kund (kunddisplay) Övre montering av kunddisplay Nedre montering av kunddisplay Installera minne DDR4-SDRAM SODIMM-moduler Ta bort och installera en SODIMM-minnesmodul Ta bort och installera en 2,5-tums hårddisk Ta bort och installera en M.2-lagringsenhet Byta batteri Montera ett portskydd Montera RP9 på en kassadisk Installera ett externt säkerhetslås Kabellås Hänglås Konfigurera programvaran Kalibrering av pekskärmen Kalibrering för Windows 7 Professional och Embedded POSReady Kalibrering för Windows 8.1 Professional och Embedded 8.1 Industry Pro Retail Kalibrering för Windows 10 Professional och Windows 10 IoT Enterprise for Retail v

6 Konfigurera extra tillbehör från HP i form av USB-anslutna moduler (integrerad streckkodsskanner, magnetremseläsare (MSR), biometrisk läsare eller webbkamera) Konfigurera seriella portar med strömförsörjning Bilaga A Elektrostatisk laddning Förhindra elektrostatiska skador Jordningsmetoder Bilaga B Riktlinjer för datoranvändning, rutinskötsel och fraktförberedelse Riktlinjer för datoranvändning och rutinskötsel Underhåll av pekskärmen Fraktförberedelse Index vi

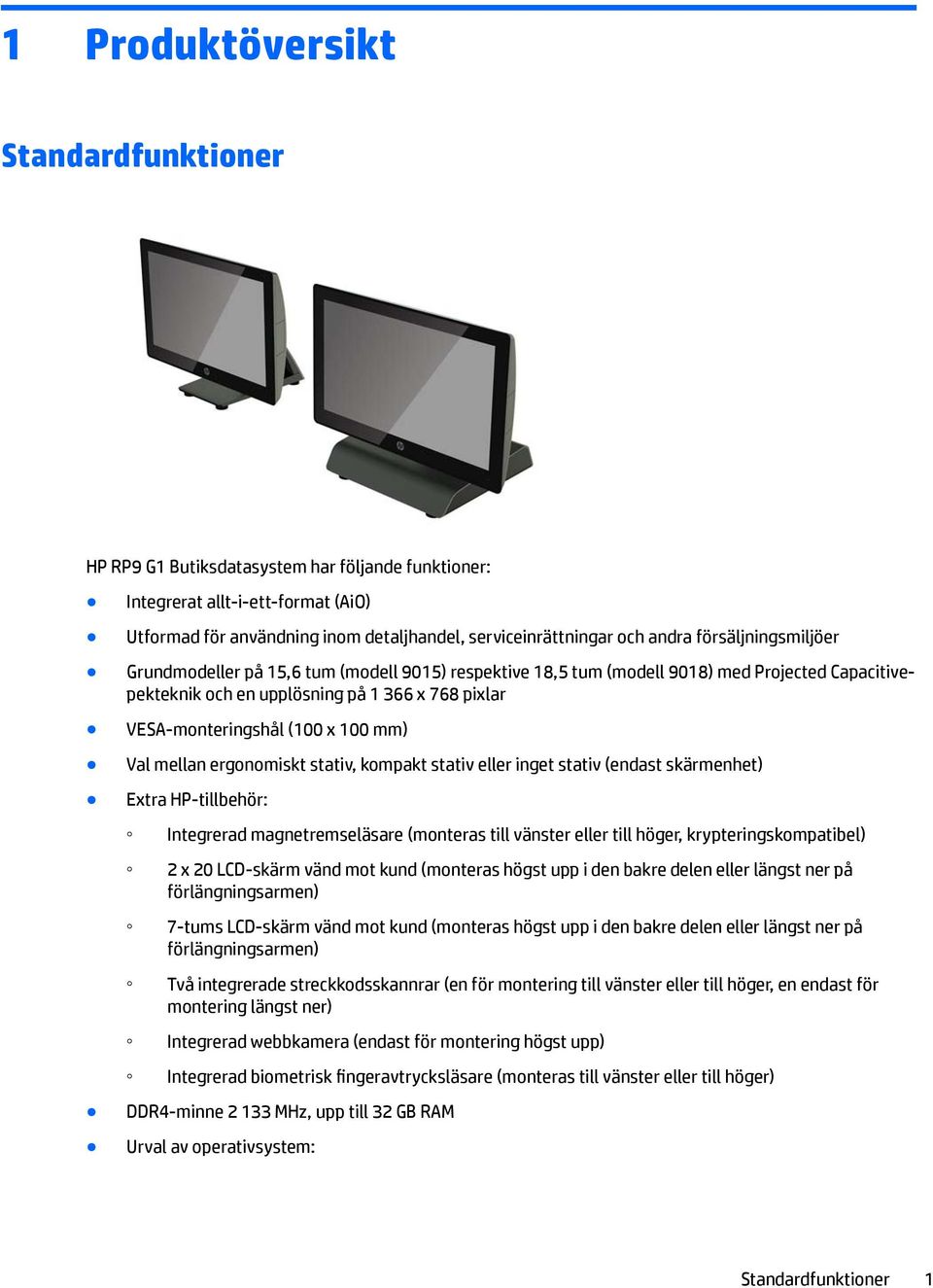

7 1 Produktöversikt Standardfunktioner HP RP9 G1 Butiksdatasystem har följande funktioner: Integrerat allt-i-ett-format (AiO) Utformad för användning inom detaljhandel, serviceinrättningar och andra försäljningsmiljöer Grundmodeller på 15,6 tum (modell 9015) respektive 18,5 tum (modell 9018) med Projected Capacitivepekteknik och en upplösning på x 768 pixlar VESA-monteringshål (100 x 100 mm) Val mellan ergonomiskt stativ, kompakt stativ eller inget stativ (endast skärmenhet) Extra HP-tillbehör: Integrerad magnetremseläsare (monteras till vänster eller till höger, krypteringskompatibel) 2 x 20 LCD-skärm vänd mot kund (monteras högst upp i den bakre delen eller längst ner på förlängningsarmen) 7-tums LCD-skärm vänd mot kund (monteras högst upp i den bakre delen eller längst ner på förlängningsarmen) Två integrerade streckkodsskannrar (en för montering till vänster eller till höger, en endast för montering längst ner) Integrerad webbkamera (endast för montering högst upp) Integrerad biometrisk fingeravtrycksläsare (monteras till vänster eller till höger) DDR4-minne MHz, upp till 32 GB RAM Urval av operativsystem: Standardfunktioner 1

8 Embedded 8.1 Industry ProRetail, 64-bitars FreeDos 2.0 POSReady 7, 32-bitars POSReady 7, 64-bitars Windows 10 IoT Enterprise for Retail, 64-bitars Windows 10 Pro, 64-bitars Windows 10 Pro, kan nedgraderas till Windows 7 Pro, 32-bitars Windows 10 Pro, kan nedgraderas till Windows 7 Pro, 64-bitars Windows 10 Pro, kan nedgraderas till Windows 8.1 Pro, 64-bitars Windows 7 Professional Edition, 32-bitars Windows 7 Professional Edition, 64-bitars Windows 8.1 Pro, 64-bitars Ett M.2-uttag för WLAN (tillval) Två USB 2.0-portar och två USB 3.0-portar En 24-volts USB-strömport och tre 12-volts USB-strömportar, två strömförsörjda serieportar och en port för kassalåda Ljudingång och ljudutgång En DisplayPort (för en sekundär skärm) Ett 2,5-tums internt lagringsfack för SATA- eller SSD-hårddisk Två interna M.2-lagringsfack Kabelhantering ENERGY STAR-efterlevnad 2 Kapitel 1 Produktöversikt

9 Fälla ut det egonomiska stativet Om din modell är utrustat med ett ergonomiskt stativet levereras systemet med stativet i hopfällt läge. Följ anvisningarna nedan för att fälla ut stativet. 1. Fäll upp stativet till önskat läge. 2. Dra strömkabeln genom kabelhållaren och anslut kabeln till det bakre strömuttaget. Fälla ut det egonomiska stativet 3

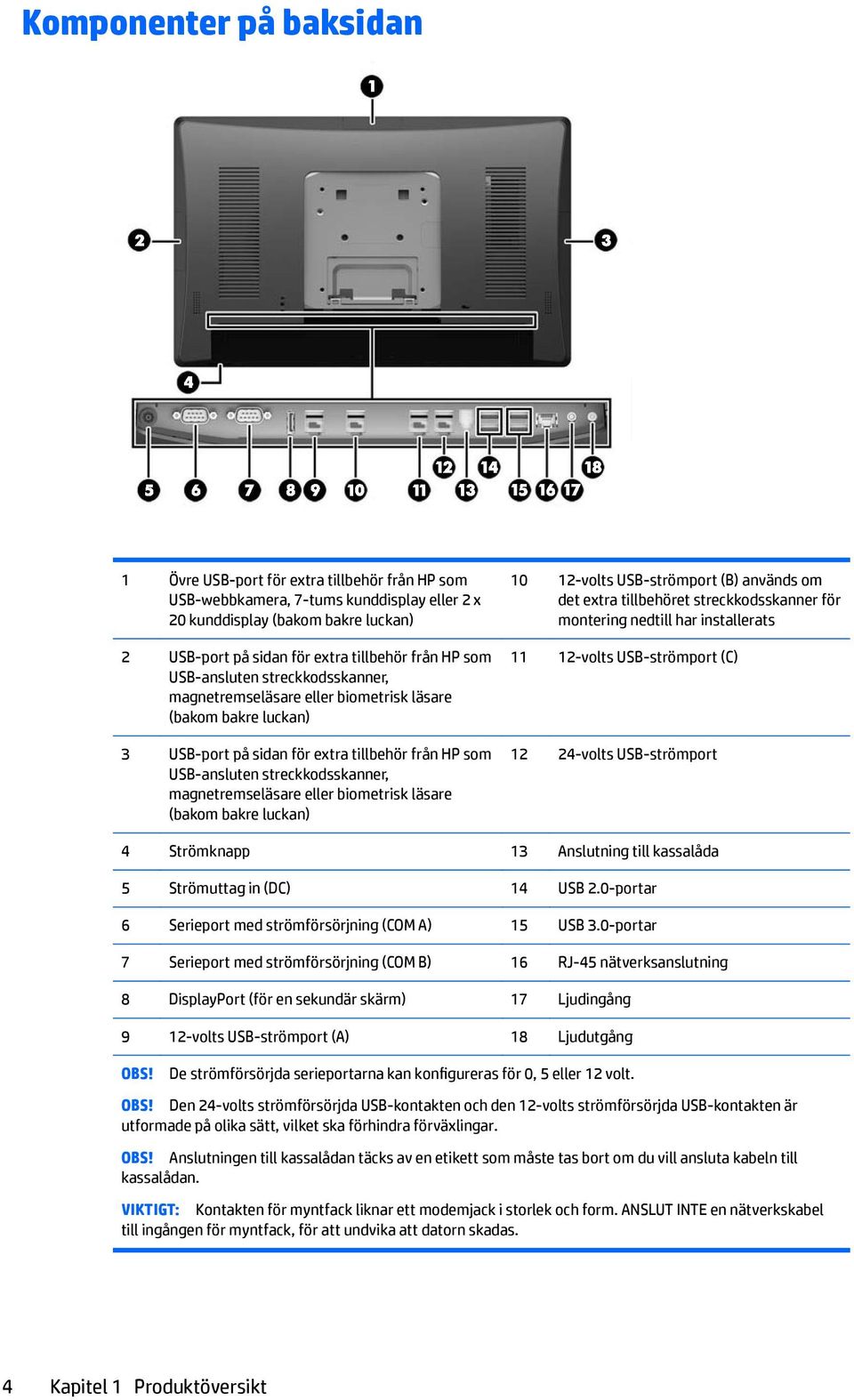

10 Komponenter på baksidan 1 Övre USB-port för extra tillbehör från HP som USB-webbkamera, 7-tums kunddisplay eller 2 x 20 kunddisplay (bakom bakre luckan) 2 USB-port på sidan för extra tillbehör från HP som USB-ansluten streckkodsskanner, magnetremseläsare eller biometrisk läsare (bakom bakre luckan) 3 USB-port på sidan för extra tillbehör från HP som USB-ansluten streckkodsskanner, magnetremseläsare eller biometrisk läsare (bakom bakre luckan) volts USB-strömport (B) används om det extra tillbehöret streckkodsskanner för montering nedtill har installerats volts USB-strömport (C) volts USB-strömport 4 Strömknapp 13 Anslutning till kassalåda 5 Strömuttag in (DC) 14 USB 2.0-portar 6 Serieport med strömförsörjning (COM A) 15 USB 3.0-portar 7 Serieport med strömförsörjning (COM B) 16 RJ-45 nätverksanslutning 8 DisplayPort (för en sekundär skärm) 17 Ljudingång 9 12-volts USB-strömport (A) 18 Ljudutgång OBS! De strömförsörjda serieportarna kan konfigureras för 0, 5 eller 12 volt. OBS! Den 24-volts strömförsörjda USB-kontakten och den 12-volts strömförsörjda USB-kontakten är utformade på olika sätt, vilket ska förhindra förväxlingar. OBS! Anslutningen till kassalådan täcks av en etikett som måste tas bort om du vill ansluta kabeln till kassalådan. VIKTIGT: Kontakten för myntfack liknar ett modemjack i storlek och form. ANSLUT INTE en nätverkskabel till ingången för myntfack, för att undvika att datorn skadas. 4 Kapitel 1 Produktöversikt

11 2 Maskinvaruuppgraderingar Verktyg som behövs Du behöver en torx- eller platt skruvmejsel för att kunna utföra de installationsprocedurer som beskrivs i den här handboken. Varningsmeddelanden Innan du gör uppgraderingar måste du noggrant läsa alla tillämpliga instruktioner, meddelanden och varningar i den här handboken. VARNING: följande: Minska risken för personskador från elektriska stötar, heta ytor eller brand genom att göra Koppla ur nätsladden från vägguttaget och låt de inre systemkomponenterna svalna innan du vidrör dem. Sätt inte in telekommunikations- eller telefonanslutningar i nätverkskontakterna (Network Interface Controller). Ta inte bort jordkontakten. Jordningen är en viktig säkerhetsfunktion. Anslut nätsladden till ett jordat eluttag som är lätt att komma åt. För att minska risken för allvarliga skador bör du läsa Säkerhet och arbetsmiljö. Den beskriver en korrekt utformad arbetsplats, installation, lämplig arbetsställning samt hälso- och arbetstips för datoranvändare. Här finns också viktig information om elektricitet och mekanisk säkerhet. Handboken finns på webben på VARNING: Strömförda och rörliga delar inuti. Frånkoppla strömmen till utrustningen innan höljet avlägsnas. Sätt fast höljet innan du slår på enheten igen. VIKTIGT: Statisk elektricitet kan skada de elektriska komponenterna i datorn eller extrautrustningen. Innan du påbörjar dessa procedurer ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. Mer information finns i Elektrostatisk laddning på sidan 43. När datorn är ansluten till eluttag är moderkortet alltid strömförande. Du måste koppla bort strömkabeln från eluttaget och vänta i cirka 30 sekunder innan du öppnar datorn, detta för att förhindra skador på interna komponenter. Verktyg som behövs 5

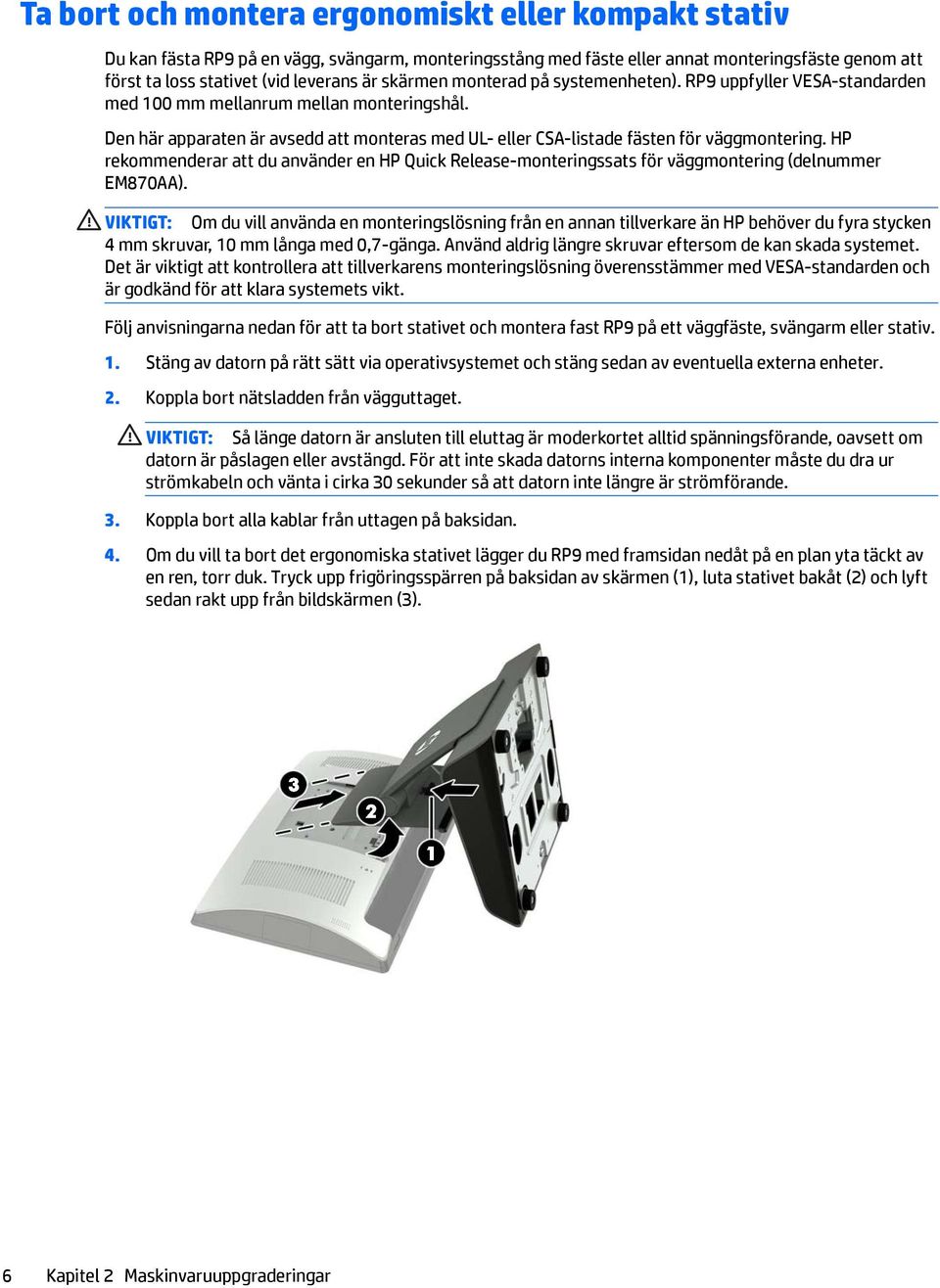

12 Ta bort och montera ergonomiskt eller kompakt stativ Du kan fästa RP9 på en vägg, svängarm, monteringsstång med fäste eller annat monteringsfäste genom att först ta loss stativet (vid leverans är skärmen monterad på systemenheten). RP9 uppfyller VESA-standarden med 100 mm mellanrum mellan monteringshål. Den här apparaten är avsedd att monteras med UL- eller CSA-listade fästen för väggmontering. HP rekommenderar att du använder en HP Quick Release-monteringssats för väggmontering (delnummer EM870AA). VIKTIGT: Om du vill använda en monteringslösning från en annan tillverkare än HP behöver du fyra stycken 4 mm skruvar, 10 mm långa med 0,7-gänga. Använd aldrig längre skruvar eftersom de kan skada systemet. Det är viktigt att kontrollera att tillverkarens monteringslösning överensstämmer med VESA-standarden och är godkänd för att klara systemets vikt. Följ anvisningarna nedan för att ta bort stativet och montera fast RP9 på ett väggfäste, svängarm eller stativ. 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Koppla bort alla kablar från uttagen på baksidan. 4. Om du vill ta bort det ergonomiska stativet lägger du RP9 med framsidan nedåt på en plan yta täckt av en ren, torr duk. Tryck upp frigöringsspärren på baksidan av skärmen (1), luta stativet bakåt (2) och lyft sedan rakt upp från bildskärmen (3). 6 Kapitel 2 Maskinvaruuppgraderingar

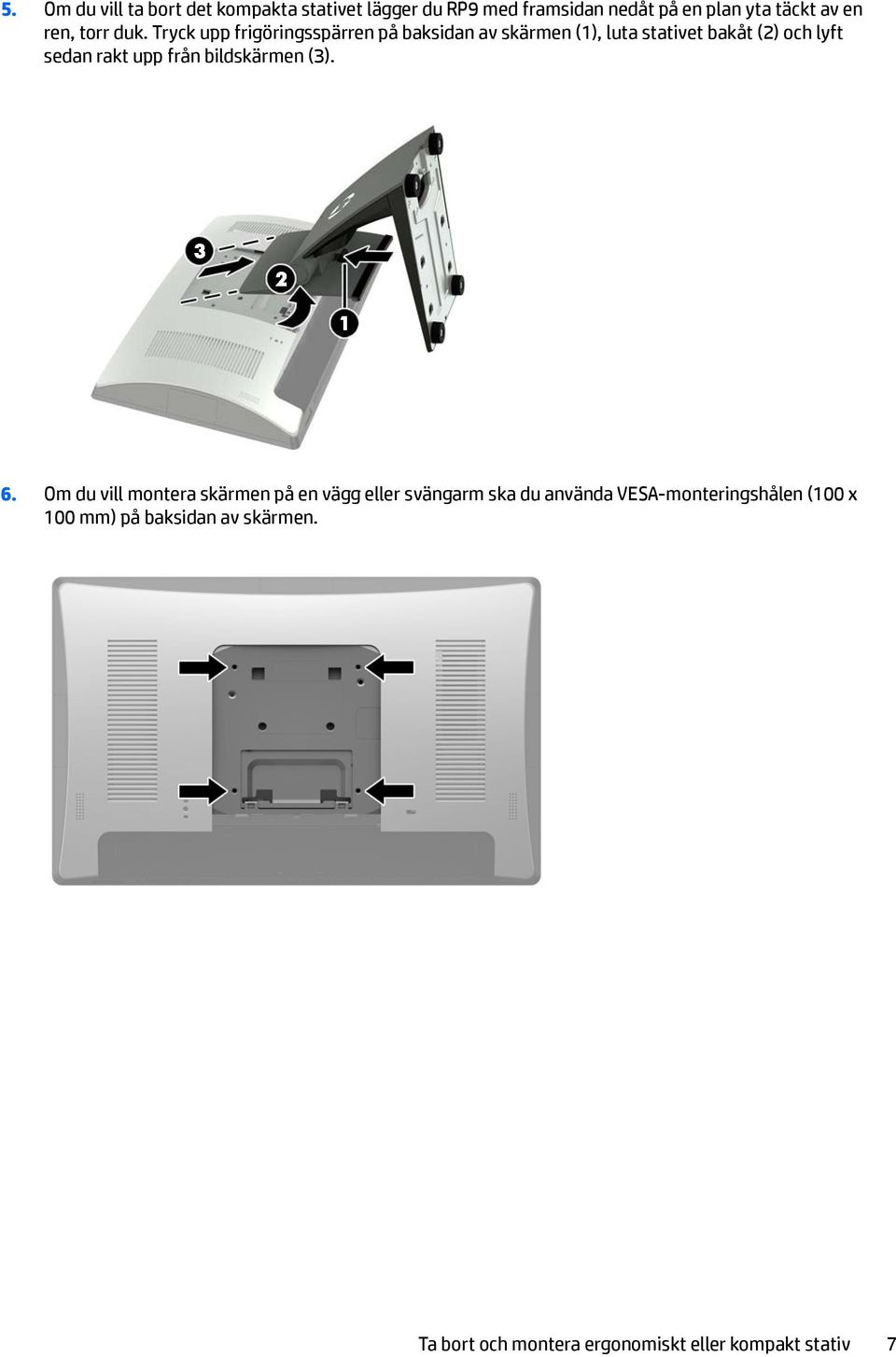

13 5. Om du vill ta bort det kompakta stativet lägger du RP9 med framsidan nedåt på en plan yta täckt av en ren, torr duk. Tryck upp frigöringsspärren på baksidan av skärmen (1), luta stativet bakåt (2) och lyft sedan rakt upp från bildskärmen (3). 6. Om du vill montera skärmen på en vägg eller svängarm ska du använda VESA-monteringshålen (100 x 100 mm) på baksidan av skärmen. Ta bort och montera ergonomiskt eller kompakt stativ 7

14 7. Om du vill sätta fast det ergonomiska stativet lägger du RP9 med framsidan nedåt på en plan yta täckt av en ren, torr duk. Skjut in flikarna som finns överst på stativfästet i spåren på skärmens överdel (1) och tryck sedan stativet nedåt mot skärmen tills det snäpper på plats (2). 8. Om du vill sätta fast det kompakta stativet lägger du RP9 med framsidan nedåt på en plan yta täckt av en ren, torr duk. Skjut in flikarna som finns överst på stativfästet i spåren på skärmens överdel (1) och tryck sedan stativet nedåt mot skärmen tills det snäpper på plats (2). 8 Kapitel 2 Maskinvaruuppgraderingar

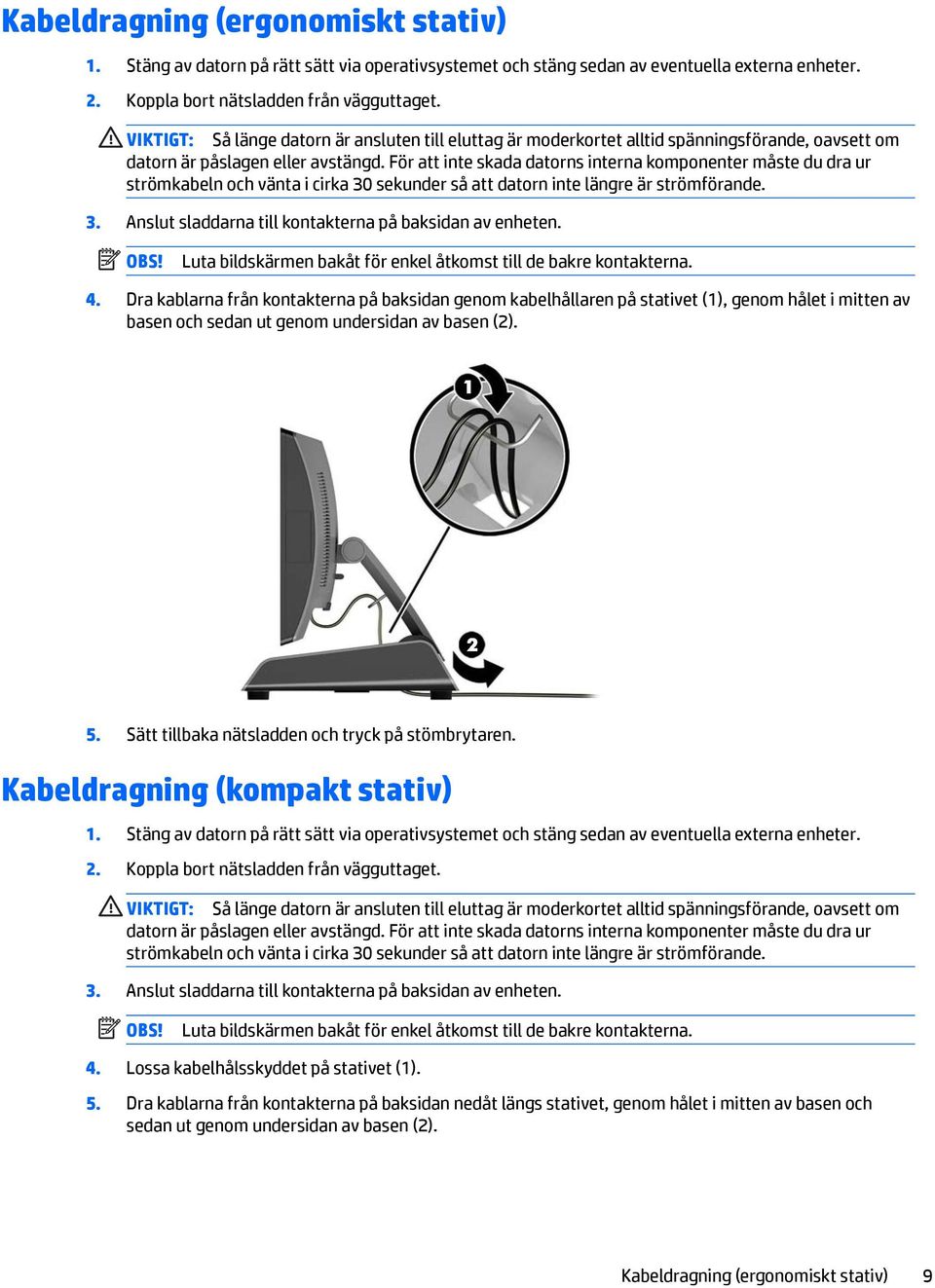

15 Kabeldragning (ergonomiskt stativ) 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Anslut sladdarna till kontakterna på baksidan av enheten. OBS! Luta bildskärmen bakåt för enkel åtkomst till de bakre kontakterna. 4. Dra kablarna från kontakterna på baksidan genom kabelhållaren på stativet (1), genom hålet i mitten av basen och sedan ut genom undersidan av basen (2). 5. Sätt tillbaka nätsladden och tryck på stömbrytaren. Kabeldragning (kompakt stativ) 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Anslut sladdarna till kontakterna på baksidan av enheten. OBS! Luta bildskärmen bakåt för enkel åtkomst till de bakre kontakterna. 4. Lossa kabelhålsskyddet på stativet (1). 5. Dra kablarna från kontakterna på baksidan nedåt längs stativet, genom hålet i mitten av basen och sedan ut genom undersidan av basen (2). Kabeldragning (ergonomiskt stativ) 9

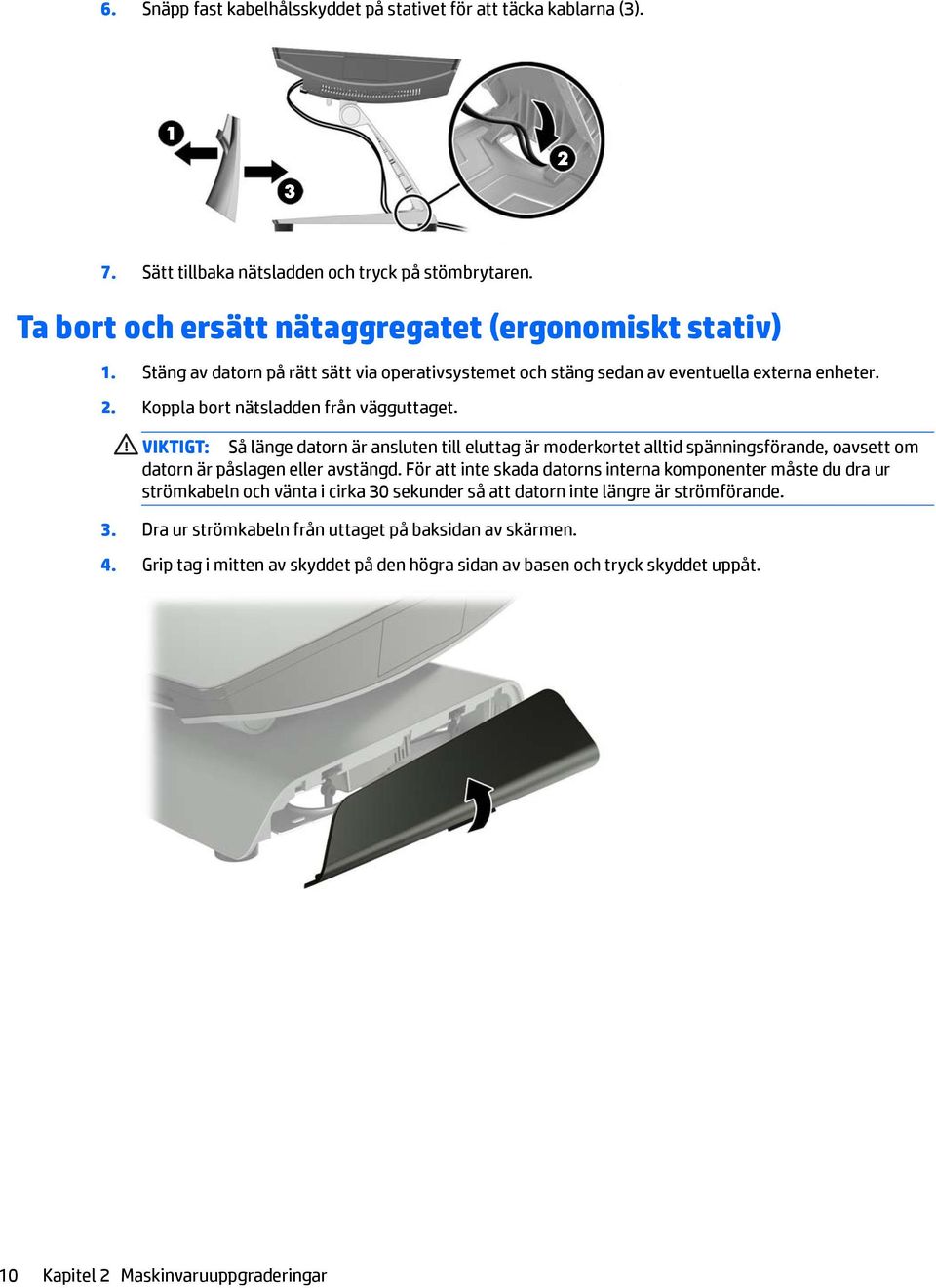

16 6. Snäpp fast kabelhålsskyddet på stativet för att täcka kablarna (3). 7. Sätt tillbaka nätsladden och tryck på stömbrytaren. Ta bort och ersätt nätaggregatet (ergonomiskt stativ) 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Dra ur strömkabeln från uttaget på baksidan av skärmen. 4. Grip tag i mitten av skyddet på den högra sidan av basen och tryck skyddet uppåt. 10 Kapitel 2 Maskinvaruuppgraderingar

17 5. Grip tag i mitten av skyddet på den vänstra sidan av basen och tryck skyddet uppåt. 6. Lägg RP9 med framsidan nedåt på en plan yta täckt av en ren, torr duk. Lyft på fliken och lossa skruven på stativets bottenplatta (1), lyft bottenplattan uppåt (2) och dra bort plattan från stativet (3). Ta bort och ersätt nätaggregatet (ergonomiskt stativ) 11

18 7. Dra ut strömkabeln ur sidan av nätaggregatet (1) och lyft sedan bort nätaggregatet från stativets bas (2). 8. Dra det nya nätaggregatets fasta strömkabel genom hålet i mitten av basen och anslut den till strömuttaget (DC) på baksidan (1). Placera det nya nätaggregatet i stativets bas (2), anslut strömkabeln till nätaggregatets sida (3) och dra kabeln genom basens utrymme för kabeluppsamling. 12 Kapitel 2 Maskinvaruuppgraderingar

19 9. Skjut in flikarna på bottenplattan i spåren på basen (1), tryck plattan mot basen tills den hamnar på plats (2) och dra sedan åt skruven i bottenplattan (3). 10. Snäpp fast luckan på höger sida av stativets bas. Ta bort och ersätt nätaggregatet (ergonomiskt stativ) 13

20 11. Snäpp fast luckan på vänster sida av stativets bas. 12. Anslut strömkabeln till ett vägguttag. Installera extra tillbehör från HP som USB-ansluten streckkodsskanner, magnetremseläsare (MSR), biometrisk läsare eller webbkamera från HP Installera endast USB-moduler som godkänts av HP tillsammans med de här USB-portarna. USB-portarna har inte stöd för optiska enheter eller hårddiskar. Integrerad streckkodsskanner, integrerad magnetremseläsare och integrerad biometrisk läsare kan installeras till vänster eller till höger om skärmen. Den integrerade webbkameran kan endast installeras ovanpå skärmen. Det finns en separat integrerad streckkodsskanner som kan installeras på undersidan av skärmen. Installera en valfri integrerad USB-modulen från HP på sidorna eller ovanpå skärmen. Metoden för att installera en modul är likadan för alla moduler, oavsett om den ska sitta till vänster, till höger eller ovanpå skärmen. 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Koppla bort alla kablar från uttagen på baksidan. 14 Kapitel 2 Maskinvaruuppgraderingar

21 4. Tryck de båda spärrarna på det bakre höljet utåt (1). Skjut det bakre höljet uppåt och lyft sedan bort den från skärmen (2). 5. Ta bort de två skruvarna på portskyddet (1) och dra sedan bort portskyddet från skärmen (2). OBS! Du kan behöva lossa portskyddet genom att försiktigt sticka in en vanlig skruvmejsel i ett av skruvhålen. Installera extra tillbehör från HP som USB-ansluten streckkodsskanner, magnetremseläsare (MSR), biometrisk läsare eller webbkamera från HP 15

22 6. Anslut modulens USB-kontakt till USB-porten (1) och skruva sedan fast modulen med de två skruvarna som du tog bort tidigare (2). 7. Rikta in flikarna på det bakre höljet mot spåren på skärmen när du sätter tillbaka höljet på skärmen. Skjut sedan höljet nedåt tills det snäpper på plats. 8. Sätt tillbaka alla kablar i uttagen på baksidan. 9. Sätt tillbaka strömkabeln och tryck på strömbrytaren. 16 Kapitel 2 Maskinvaruuppgraderingar

23 Installera en valfri USB-ansluten streckkodsskanner från HP på undersidan av skärmen 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Koppla bort alla kablar från uttagen på baksidan. 4. Skjut luckan på streckkodsskannern nedåt och ta bort luckan genom att lyfta av den (1). Anslut streckkodsskannern till den strömförsörjda USB-porten (B) på 12 V på baksidan (2) och skruva fast streckkodsskannern med den medföljande skruven (3). Sätt tillbaka luckan på streckkodsskannern (4). 5. Sätt tillbaka alla kablar i uttagen på baksidan. 6. Sätt tillbaka strömkabeln och tryck på strömbrytaren. Installera extra tillbehör från HP som USB-ansluten streckkodsskanner, magnetremseläsare (MSR), biometrisk läsare eller webbkamera från HP 17

24 Installera en 2 x 20 LCD-skärm eller 7-tums LCD-skärm vänd mot kund (kunddisplay) Du kan montera en kunddisplay med kort förlängningsarm ovanpå skärmen eller en kunddisplay med lång förlängningsarm nedtill på stativets bas. Metoden för att installera kunddisplayer är densamma oavsett om det är en LCD-skärm i formatet 2 x 20 eller 7 tum. Övre montering av kunddisplay 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Koppla bort alla kablar från uttagen på baksidan. 4. Tryck de båda spärrarna på det bakre höljet utåt (1). Skjut det bakre höljet uppåt och lyft sedan bort den från skärmen (2). 18 Kapitel 2 Maskinvaruuppgraderingar

25 5. Ta bort de två skruvarna på det övre portskyddet (1) och dra sedan bort portskyddet från skärmen (2). OBS! Du kan behöva lossa portskyddet genom att försiktigt sticka in en vanlig skruvmejsel i ett av skruvhålen. 6. Rikta in flikarna på det bakre höljet mot spåren på skärmen när du sätter tillbaka höljet på skärmen. Skjut sedan höljet nedåt tills det snäpper på plats. Installera en 2 x 20 LCD-skärm eller 7-tums LCD-skärm vänd mot kund (kunddisplay) 19

26 7. Ta bort skyddet från förlängningsarmen genom att dra först skyddets överdel bakåt (1) och sedan skyddets nederdel. Anslut kunddisplayens USB-kontakt till USB-porten (2) och skruva sedan fast displayen med de två medföljande skruvarna (3). Sätt tillbaka skyddet på förlängningsarmen (4) genom att först trycka fast överdelen på skyddet och sedan nederdelen. 8. Sätt tillbaka alla kablar i uttagen på baksidan. 9. Sätt tillbaka strömkabeln och tryck på strömbrytaren. Nedre montering av kunddisplay 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Dra ur strömkabeln från uttaget på baksidan av skärmen. 4. Lägg RP9 med framsidan nedåt på en plan yta täckt av en ren, torr duk. 20 Kapitel 2 Maskinvaruuppgraderingar

27 5. Skjut in fästet på kunddisplayen i undersidan av basen (1) och skruva sedan fast fästet med skruven (2). 6. Dra kabeln till kunddisplayen upp genom mitthålet i basen och anslut den till en USB-port på baksidan. 7. Sätt tillbaka strömkabeln och tryck på strömbrytaren. Installera en 2 x 20 LCD-skärm eller 7-tums LCD-skärm vänd mot kund (kunddisplay) 21

28 Installera minne Datorn levereras med minst en förinstallerad DDR4-SDRAM-minnesmodul (Double Data Rate 4 Synchronous Dynamic Random Access Memory) av SODIMM-typ (Small Outline Dual Inline Memory Module). De bägge minnessocklarna på moderkortet kan förses med upp till 32 GB minne. DDR4-SDRAM SODIMM-moduler För korrekt funktion måste SODIMM-modulerna vara: standardiserade 260-stifts obuffrade icke-ecc PC DDR MHz-kompatibla 1,2-volts DDR4-SDRAM SODIMM-moduler SODIMM-modulerna måste även: ha stöd för CAS-latens 15 DDR MHz ( timing) uppfylla den obligatoriska JEDEC-specifikationen Datorn stöder dessutom: 512 Mbit, 1 Gbit, 2-Gbit, 4-Gbit och 8-Gbit icke-ecc-minnesteknologier enkelsidiga och dubbelsidiga SODIMM Följande SODIMM-moduler finns tillgängliga: 4 GB RAM-minne av typen DDR SODIMM (1 x 4 GB) 8 GB RAM-minne av typen DDR SODIMM (2 x 4 GB) 8 GB RAM-minne av typen DDR SODIMM (1 x 8 GB) 16 GB RAM-minne av typen DDR SODIMM (1 x 16 GB) 16 GB RAM-minne av typen DDR SODIMM (2 x 8 GB) 32 GB RAM-minne av typen DDR SODIMM (2 x 16 GB) OBS! Systemet fungerar inte korrekt och SODIMM utan stöd installeras. Ta bort och installera en SODIMM-minnesmodul VIKTIGT: För att inte skada moderkortet eller dess komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande innan du byter ut minnesmodulen. Så länge datorn är ansluten till nätspänning är minnesmodulen alltid strömförande, oavsett om datorn är på eller av. Om du lägger till eller tar bort en minnesmodul med nätspänningen ansluten kan modulen eller moderkortet få irreparabla skador. Minnesmodulkontakten har guldpläterade metallkontakter. När du uppgraderar minnet är det viktigt att använda minnesmodulen med guldpläterade metallkontakter. På så sätt förhindras anfrätning och/eller oxidering som uppstår då inkompatibla metaller är i kontakt med varandra. Statisk elektricitet kan skada elektronikkomponenterna i datorn eller extrakort. Innan du påbörjar dessa procedurer ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. Mer information finns i Elektrostatisk laddning på sidan 43. Rör inte minnesmodulernas kontakter. Det kan skada modulen. 22 Kapitel 2 Maskinvaruuppgraderingar

29 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: För att inte skada moderkortet eller dess komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande innan du byter ut minnesmodulen. Så länge datorn är ansluten till nätspänning är minnesmodulen alltid strömförande, oavsett om datorn är på eller av. Om du lägger till eller tar bort en minnesmodul med nätspänningen ansluten kan modulen eller moderkortet få irreparabla skador. 3. Koppla bort alla kablar från uttagen på baksidan. 4. Tryck de båda spärrarna på det bakre höljet utåt (1). Skjut det bakre höljet uppåt och lyft sedan bort den från skärmen (2). 5. Använd fingerhålen på det bakre metallskyddet för att dra skyddet uppåt och lyft sedan bort skyddet från skärmen. Installera minne 23

30 6. Ta bort en SODIMM-modul genom att trycka spärrarna på vardera sidan av SODIMM-modulen (1) utåt och sedan dra ut SODIMM-modulen ur sockeln (2). 7. Installera en SODIMM-modul genom att skjuta in den nya SODIMM-modulen i sockeln med cirka 30 vinkel (1) och sedan trycka ned SODIMM-modulen i sockeln (2) så att spärrarna låser den på plats. OBS! En minnesmodul kan bara installeras på ett sätt. Passa minnesmodulens spår över fliken i minnessockeln. 8. Sätt tillbaka det bakre metallskyddet, skjut in de yttre flikarna nedtill på sidorna av skyddet så att de hamnar under metallramen på skärmen och mittfliken på metallramens sidor (1). Tryck sedan skyddets överdel mot skärmen så att det snäpper på plats (2). 24 Kapitel 2 Maskinvaruuppgraderingar

31 9. Rikta in flikarna på det bakre höljet mot spåren på skärmen när du sätter tillbaka höljet på skärmen. Skjut sedan höljet nedåt tills det snäpper på plats. 10. Sätt tillbaka alla kablar i uttagen på baksidan. 11. Sätt tillbaka nätsladden och tryck på strömbrytaren. Datorn registrerar automatiskt det extra minnet när den startar. Installera minne 25

32 Ta bort och installera en 2,5-tums hårddisk VIKTIGT: Se till att alltid säkerhetskopiera data på den gamla hårddisken innan du byter ut den, så att du kan överföra alla data till den nya hårddisken. 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Koppla bort alla kablar från uttagen på baksidan. 4. Tryck de båda spärrarna på det bakre höljet utåt (1). Skjut det bakre höljet uppåt och lyft sedan bort den från skärmen (2). 5. Använd fingerhålen på det bakre metallskyddet för att dra skyddet uppåt och lyft sedan bort skyddet från skärmen. 26 Kapitel 2 Maskinvaruuppgraderingar

33 6. Koppla bort kabeln från baksidan av enheten (1), dra armen nära enhetens baksida bakåt (2), skjut enheten bakåt och lyft ut den ur enhetsfacket (3). 7. Om du byter ut en gammal enhet mot en ny ska du ta bort de fyra monteringsskruvarna från den gamla enheten och använda dem när du installerar den nya enheten. OBS! Om du behöver monteringsskruvar för enheten finns det fyra extraskruvar fastskruvade på enhetsfackets ram. Ta bort och installera en 2,5-tums hårddisk 27

34 8. Placera enheten nedåt i facket, dra enheten framåt (1) och anslut sedan kabeln på baksidan av enheten (2). 9. Sätt tillbaka det bakre metallskyddet, skjut in de yttre flikarna nedtill på sidorna av skyddet så att de hamnar under metallramen på skärmen och mittfliken på metallramens sidor (1). Tryck sedan skyddets överdel mot skärmen så att det snäpper på plats (2). 28 Kapitel 2 Maskinvaruuppgraderingar

35 10. Rikta in flikarna på det bakre höljet mot spåren på skärmen när du sätter tillbaka höljet på skärmen. Skjut sedan höljet nedåt tills det snäpper på plats. 11. Sätt tillbaka alla kablar i uttagen på baksidan. 12. Sätt tillbaka nätsladden och tryck på strömbrytaren. Ta bort och installera en M.2-lagringsenhet Det finns två kontakter till M.2-lagringenheter placerade under 2,5-tumsfacket. 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Koppla bort alla kablar från uttagen på baksidan. Ta bort och installera en M.2-lagringsenhet 29

36 4. Tryck de båda spärrarna på det bakre höljet utåt (1). Skjut det bakre höljet uppåt och lyft sedan bort den från skärmen (2). 5. Använd fingerhålen på det bakre metallskyddet för att dra skyddet uppåt och lyft sedan bort skyddet från skärmen. 30 Kapitel 2 Maskinvaruuppgraderingar

37 6. Ta bort 2,5-tumshårddisken, om någon sådan finns installerad. Koppla bort kabeln från baksidan av enheten (1), dra armen nära enhetens baksida bakåt (2), skjut enheten bakåt och lyft ut den ur enhetsfacket (3). 7. Om du vill ta bort en M.2-lagringsenhet, tar du bort skruven som fäster enheten på moderkortet (1) så att änden frigörs (2). Skjut sedan ut enheten ur uttaget (3). OBS! Eftersom skruven är mycket liten kan det vara praktiskt att använda en magnetisk skruvmejsel för att inte tappa bort skruven. Ta bort och installera en M.2-lagringsenhet 31

38 8. Om du vill installera en M.2-lagringsenhet skjuter du in stiften på lagringsenheten i moderkortets kontakt medan du håller enheten i cirka 30 vinkel (1). Tryck den andra änden av enheten nedåt (2) och skruva fast enheten med skruven som har tidigare tas bort eller som fanns fastskruvad i skruvhålet från fabriken (3). 9. Sätt tillbaka 2,5-tumshårddisken om du tagit bort den. Placera enheten nedåt i facket, dra enheten framåt (1) och anslut sedan kabeln på baksidan av enheten (2). 32 Kapitel 2 Maskinvaruuppgraderingar

39 10. Sätt tillbaka det bakre metallskyddet, skjut in de yttre flikarna nedtill på sidorna av skyddet så att de hamnar under metallramen på skärmen och mittfliken på metallramens sidor (1). Tryck sedan skyddets överdel mot skärmen så att det snäpper på plats (2). 11. Rikta in flikarna på det bakre höljet mot spåren på skärmen när du sätter tillbaka höljet på skärmen. Skjut sedan höljet nedåt tills det snäpper på plats. 12. Sätt tillbaka alla kablar i uttagen på baksidan. 13. Sätt tillbaka strömkabeln och tryck på strömbrytaren. Ta bort och installera en M.2-lagringsenhet 33

40 Byta batteri Batteriet som levereras med datorn ger ström åt realtidsklockan. När du byter ut batteriet måste det vara av samma typ som datorns originalbatteri. Datorn levereras med ett myntformat 3-volts litiumbatteri. VARNING: Datorn innehåller ett inbyggt litium-brunstensbatteri. Det finns risk för brand eller frätskador om batteriet hanteras felaktigt. Så här minskar du risken för personskador: Försök inte att ladda upp batteriet. Utsätt inte batteriet för högre temperaturer än 60 C (140 F). Ta inte isär, kläm sönder eller punktera det, kortslut inte externa kontakter och kasta det inte i vatten eller eld. Ersätt bara batteriet med det HP-batteri som är avsett för den här produkten. VIKTIGT: Innan du byter batteri är det viktigt att du säkerhetskopierar datorns CMOS-inställningar. När batteriet tas bort eller bytes ut raderas CMOS-inställningarna. Statisk elektricitet kan skada elektronikkomponenterna i datorn och extrautrustningen. Innan du påbörjar dessa procedurer ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. OBS! Du kan förlänga litiumbatteriets livslängd genom att ansluta datorn till ett vägguttag. Litiumbatteriet används bara som strömförsörjning när datorn INTE är ansluten till ett vägguttag. HP uppmuntrar sina kunder till att återvinna använd elektronisk hårdvara, originalpatroner till HP-skrivare och laddningsbara batterier. Mer information om återvinningsprogram finns på 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Koppla bort alla kablar från uttagen på baksidan. 4. Tryck de båda spärrarna på det bakre höljet utåt (1). Skjut det bakre höljet uppåt och lyft sedan bort den från skärmen (2). 34 Kapitel 2 Maskinvaruuppgraderingar

41 5. Använd fingerhålen på det bakre metallskyddet för att dra skyddet uppåt och lyft sedan bort skyddet från skärmen. 6. Tryck på metallklämman som sticker upp på batteriets ena sida för att lossa det från hållaren. När batteriet frigjorts lyfter du bort det (1). 7. Sätt i ett nytt batteri genom att skjuta in batteriets ena kant under hållarens klämma med den positiva sidan uppåt. Pluspolen ska vara uppåt. Tryck ner batteriets andra kant tills metallklämman låser fast batteriet (2). Byta batteri 35

42 8. Sätt tillbaka det bakre metallskyddet, skjut in de yttre flikarna nedtill på sidorna av skyddet så att de hamnar under metallramen på skärmen och mittfliken på metallramens sidor (1). Tryck sedan skyddets överdel mot skärmen så att det snäpper på plats (2). 9. Rikta in flikarna på det bakre höljet mot spåren på skärmen när du sätter tillbaka höljet på skärmen. Skjut sedan höljet nedåt tills det snäpper på plats. 10. Sätt tillbaka alla kablar i uttagen på baksidan. 11. Sätt tillbaka nätsladden och tryck på strömbrytaren. 36 Kapitel 2 Maskinvaruuppgraderingar

43 Montera ett portskydd Det bakre I/O-portskyddet kan beställas från HP. Om du vill montera ett portskyddet trycker du fast portskyddet på baksidan över portarna (1) och skruvar fast det med en skruv (2). Montera RP9 på en kassadisk 1. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter. 2. Koppla bort nätsladden från vägguttaget. VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om datorn är påslagen eller avstängd. För att inte skada datorns interna komponenter måste du dra ur strömkabeln och vänta i cirka 30 sekunder så att datorn inte längre är strömförande. 3. Om du ska montera ett ergonomiskt stativ finns det två skruvhål som går att komma åt genom mitten av stativets bas. Skruva fast stativet på disken med hjälp av fästanordningar (från annan leverantör än HP) lämpade för underlaget. Montera ett portskydd 37

44 4. Om du monterar ett kompakt stativ tar du bort skyddet på stativets överdel (1), skjuter skyddet på basen framåt och lyfter av det från basen (2). 5. Skruva fast det kompakta stativet på disken med hjälp av fästanordningar (från annan leverantör än HP) lämpade för underlaget. 38 Kapitel 2 Maskinvaruuppgraderingar

45 6. Skjut tillbaka skyddet på basen till det kompakta stativet (1) och sätt tillbaka skyddet på stativets överdel (2). 7. Sätt tillbaka nätsladden och tryck på strömbrytaren. Installera ett externt säkerhetslås Kabellås Ett kabellås kan användas för att låsa fast RP9 i ett externt föremål. Installera ett externt säkerhetslås 39

46 Hänglås Ett hänglås kan användas för att låsa fast RP9 i ett externt föremål. 1. Montera hänglåsöglan på datorns baksida. Tryck in öglan i spåren på skärmens baksida (1) och skruva fast den med en skruv (2). OBS! Hånglåsöglan och skruv medföljer RP9. 2. Anslut en kabel till ett externt föremål och till hänglåset. Trä hänglåset genom öglan. 40 Kapitel 2 Maskinvaruuppgraderingar

47 3 Konfigurera programvaran Kalibrering av pekskärmen HP rekommenderar att du kalibrerar pekskärmen innan du använder systemet för att kontrollera att beröringspunkten registreras på skärmen där pekpennan eller fingret rör skärmen. Om du vid ett senare tillfälle upptäcker att beröringspunkterna inte registreras ordentligt kan du behöva kalibrera om systemet. Kalibrering för Windows 7 Professional och Embedded POSReady 7 Så här kalibrerar du pekmodulen i Windows 7 Professional och Embedded POSReady 7: 1. Öppna Start-menyn, knacka på länken Kontrollpanel och skriv in kalibrera i sökrutan. Under Inställningar för Tablet PC, knacka på länken Kalibrera skärmen för penn- eller tryckinmatning. I dialogrutan Inställningar för Tablet PC, knacka på knappen Kalibrera och gå sedan vidare till steg Följ anvisningarna på skärmen för att trycka på målmarkörerna på pekskärmen. När kalibreringen har slutförts ska pekmodulen vara anpassad till video och pekpunkterna korrekta. Kalibrering för Windows 8.1 Professional och Embedded 8.1 Industry Pro Retail Så här kalibrerar du pekmodulen i Windows 8.1 Professional och Embedded 8.1 Industry Pro Retail: 1. Öppna Kontrollpanelen. Skriv "Kontrollpanelen" i sökrutan för att öppna den. 2. Skriv "kalibrera" i sökrutan på Kontrollpanelen. Under Inställningar för Tablet PC, knacka på länken Kalibrera skärmen för penn- eller tryckinmatning. I dialogrutan Inställningar för Tablet PC, knacka på knappen Kalibrera och gå sedan vidare till steg Följ anvisningarna på skärmen för att trycka på målmarkörerna på pekskärmen. När kalibreringen har slutförts ska pekmodulen vara anpassad till video och pekpunkterna korrekta. Kalibrering för Windows 10 Professional och Windows 10 IoT Enterprise for Retail Så här kalibrerar du pekmodulen i Windows 10 Professional och Windows 10 IoT Enterprise for Retail: 1. Öppna Kontrollpanelen. Skriv "Kontrollpanelen" i sökrutan för att öppna den. 2. Skriv "kalibrera" i sökrutan på Kontrollpanelen. Under Inställningar för Tablet PC, knacka på länken Kalibrera skärmen för penn- eller tryckinmatning. I dialogrutan Inställningar för Tablet PC, knacka på knappen Kalibrera och gå sedan vidare till steg Följ instruktionerna på skärmen för att trycka på målmarkörerna på pekskärmen. När kalibreringen har slutförts ska pekmodulen vara anpassad till video och pekpunkterna korrekta. Kalibrering av pekskärmen 41

48 Konfigurera extra tillbehör från HP i form av USB-anslutna moduler (integrerad streckkodsskanner, magnetremseläsare (MSR), biometrisk läsare eller webbkamera) För att konfigurera de integrerade USB-tillbehören, se HP Point of Sale Configuration Guide (finns endast på engelska). Handboken finns i dokumentationen till retail-datorn och på Du når handboken på retail-datorn genom att välja Start > HP Point of Sale Information. OBS! Gå till och sök efter uppdaterad programvara eller dokumentation som blivit tillgänglig mellan tillverkning och leverans av din produkt. Konfigurera seriella portar med strömförsörjning Serieportarna kan konfigureras som standardserieportar (icke-strömförsörjda) eller strömförsörjda serieportar. Vissa enheter använder en strömförsörjd serieport. Om serieporten har konfigurerats som en strömförsörjd port behövs det ingen extern strömkälla till de enheter som har stöd för strömförsörjda seriegränssnitt. VIKTIGT: porten. Datorn måste vara avstängd innan du ansluter eller kopplar bort enheter anslutna till den seriella OBS! Datorn levereras med alla seriella portar inställda på standardläget seriella portar utan strömförsörjning (0 volt). De seriella portarna kan konfigureras med datorns verktyg F10-installation. I menyn Onboard Devices kan du göra följande tre inställningar för varje seriell port: 0 volt 5 volt 12 volt VIKTIGT: Koppla bort alla enheter som för närvarande är anslutna till de strömförsörjda seriella portarna och starta om datorn innan du ändrar inställningarna för portspänning i verktyget F10-installation. OBS! För att nå datorns F10-installationsprogram startar du om datorn och trycker tangenten F10 när skärmen med HP-logotypen visas (innan operativsystemet startar på datorn). 42 Kapitel 3 Konfigurera programvaran

49 A Elektrostatisk laddning Statisk elektricitet från en ledare, till exempel ett finger, kan skada moderkortet och andra enheter som är känsliga för statisk elektricitet. Den här typen av skada kan förkorta enhetens livslängd. Förhindra elektrostatiska skador Förhindra elektrostatiska skador genom att vidta följande åtgärder: Undvik handkontakt genom att transportera och förvara produkterna i förpackningar som är skyddade mot statisk elektricitet. Förvara delar som är känsliga för elektrostatisk laddning i sina förpackningar tills de kommer till en arbetsstation som är fri från statisk laddning. Placera delarna på en jordad yta innan du tar ut dem ur förpackningarna. Undvik att vidröra stift, kablar och kretsar. Var alltid ordentligt jordad när du vidrör komponenter eller enheter som är känsliga för statisk elektricitet. Jordningsmetoder Det finns flera olika metoder för jordning. Använd en eller fler av följande metoder när du hanterar eller installerar delar som är känsliga för statisk elektricitet: Använd ett armband som är anslutet med en jordad kabel till en jordad arbetsstation eller ett jordat datorchassi. Armbandet bör vara flexibelt med minst 1 megohm +/- 10 % motstånd i de jordade kablarna. Bär armbandet tätt mot huden så att du är ordentligt jordad. Använd hälband, tåband eller skoband vid stående arbetsstationer. Bär banden på båda fötterna när du står på ett ledande golv eller slitna mattor. Använd ledande fältserviceverktyg. Använd en bärbar fältservicesats med en hopvikbar arbetsmatta som avleder statisk elektricitet. Om du inte har den rekommenderade utrustningen för ordentlig jordning kontaktar du en HP-auktoriserad återförsäljare eller serviceleverantör. OBS! Om du vill ha mer information om statisk elektricitet kontaktar du en HP-auktoriserad återförsäljare eller serviceleverantör. Förhindra elektrostatiska skador 43

50 B Riktlinjer för datoranvändning, rutinskötsel och fraktförberedelse Riktlinjer för datoranvändning och rutinskötsel Följ nedanstående anvisningar för korrekt installation och skötsel av datorn: HP rekommenderar att du lämnar ett fritt utrymme på 17 mm för värmeutstrålning på datorns baksida. Håll HP RP9 Butiksdatasystem borta från fukt, direkt solljus och extrema temperaturer. Använd aldrig datorn med borttagna åtkomstpaneler. Placera inte flera datorer ovanpå eller så nära varandra att de utsätts för varandras återluft eller uppvärmda luft. Om datorn ska användas i ett separat hölje måste det finnas insugnings- och utsugningsventilation på höljet. De ovanstående riktlinjerna för användning gäller fortfarande. Se till att inga vätskor kan komma in i HP RP9 Butiksdatasystem eller tangentbordet. Täck aldrig över fläktfenorna på baksidan av datorn med någon typ av material. Installera eller aktivera energisparfunktionerna i operativsystemet eller någon annan programvara, inklusive vilolägen. Stäng av datorn innan du gör något av följande: Torka av datorns yttre delar med en mjuk, lätt fuktad trasa. Om du använder rengöringsprodukter kan det missfärga eller skada datorns yta. Rengör med jämna mellanrum fläktfenorna på datorns baksida för att hålla undan ludd, damm och annat främmande material som kan hämma värmeutstrålningen. OBS! Mer information om hur du sköter och gör underhåll på ditt butiksdatasystem finns i dokumentet "Retail Point of Sales Systems - Routine Care and Maintenance" på Underhåll av pekskärmen Håll bildskärm och peksensor rena. Peksensorn behöver mycket lite underhåll. HP rekommenderar att du rengör peksensorns glasyta regelbundet. Kom ihåg att stänga av bildskärmen innan du rengör den. Det bästa rengöringsmedlet för peksensorn är en 50:50-blandning av isopropylalkohol och vatten. Använd inte frätande kemikalier för att rengöra peksensorn. Använd inte lösningar som innehåller vinäger. Fukta en mjuk, luddfri trasa med rengöringsmedlet. Använd inte hårda, sträva trasor. Fukta alltid duken först och rengör sedan sensorn. Spraya alltid rengöringsvätskan på trasan, inte på sensorn, annars kan vätskan tränga in i bildskärmen eller ge fläckar på täckramen. 44 Bilaga B Riktlinjer för datoranvändning, rutinskötsel och fraktförberedelse

51 Fraktförberedelse Följ de här förslagen när du förbereder datorn för frakt: 1. Säkerhetskopiera filerna på hårddisken Se till att säkerhetskopieringsmediet inte utsätts för elektriska eller magnetiska impulser när det förvaras eller fraktas. OBS! Hårddisken låses automatiskt när strömmen till datorn stängs av. 2. Ta bort och förvara alla löstagbara medier. 3. Stäng av datorn och externa enheter. 4. Koppla ur nätsladden från nätuttaget och sedan från datorn. 5. Koppla ur systemkomponenterna och de externa enheterna från strömkällorna och sedan från datorn. 6. Packa systemkomponenterna och de externa enheterna i deras ursprungliga förpackningar eller liknande med tillräckligt med förpackningsmaterial för att skydda dem. Fraktförberedelse 45

52 Index B batteri ta bort och installera 34 biometrisk läsare installation 14 D datoranvändning, riktlinjer 44 E elektrostatisk laddning, förhindra skador 43 ergonomiskt stativ fälla ut 3 kabeldragning 9 montera på kassadisk 37 nätaggregat, borttagning och byte 10 ta bort och byta 6 F fraktförberedelse 45 funktioner 1 H hårddisk ta bort och installera 26 I installation, riktlinjer 5 integrerade USB-tillbehör installera 14, 18 konfigurera 42 magnetremseläsare (MSR) installation 14 minne specifikationer 22 ta bort och installera 22 P pekskärm kalibrering 41 underhåll 44 portskydd 37 S seriella portar, konfigurera för ström 42 skärm vänd mot kund (kunddisplay) installation 18 streckkodsskanner installation 14 säkerhetslås 39 V ventilation, riktlinjer 44 väggmontering 6 W webbkamera installation 14 K kompakt stativ kabeldragning 9 montera på kassadisk 37 ta bort och byta 6 komponenter på baksidan 4 M M.2-lagringsenhet ta bort och installera Index
