1 Funktionella produkter till fritidshamnar Produktkatalog 2017 konstruerar och säljer egna produkter och kundanpassade lösningar till hamnar och marinor för att tillgodose kundernas krav på funktionella installationer. Web:

2 1. STIMTEC MASTKRANAR Fasta modellen Svängbara mastkranen STIMTEC Y-BOMMAR Standard bommar Tillbehör till y-bommar RESERVDELAR OCH TILLBEHÖR TILL STIMTEC Y-BOMMAR Bojar till y-bommar Bojrör och ändskydd till y-bommar med runda bojar Bomskydd STIMTEC FLOTTAR Badflotte STIMTEC RÄDDNINGSSTEGAR STIMTEC AKTERFÖRTÖJNING OCH ANKARRINGAR Boj med ten Ankarring STIMTEC BADTRAPPOR OCH BADSTEGAR Badtrappor STIMTEC Badstegar STIMTEC Poolstegar MASTFÖRVARING STIMTEC Mastställ STIMTEC Mastskjul STIMTEC Mastvagnar

3 1. STIMTEC MASTKRANAR 1.1 Fasta modellen Den fasta modellen består av en lutande del med en liten knäck på mitten, samt två backstag. Genom att masten är knäckt på mitten så kommer överdelen längre ut och man når masterna bättre. Backstagens funktion är att minska utböjningen i toppen, vilket gör mastkranen stabilare att klättra i. Genom att kranen är vriden 45 grader så kan man enkelt mata masterna allt ifrån parallellt med kajkanten till rakt bakifrån. Det gör dessutom att man lättare når toppen på masterna utan att spridarna krockar med mastkranen. För en lång livslängd så är hela kranen varmförzinkad medan vajer och vinsch levereras i rostfritt utförande. Den manuella vinschen har två hastigheter, vilket ger bättre utväxling vid full last och snabbare utan. Stege med ryggskydd ingår som standard och naturligtvis så är kranen CE-märkt. Ingjutningsgods, dimensionering av plattan, transport och montage ordnas enligt överenskommelse. STIMTEC Mastkran FM Som option kan ni även välja eldriven vinsch eller kättingtelfer i toppen på kranen. Modell Lyfthöjd Max Vinsch från kaj Last FM 10 m 300 kg Manuell FM 12 m 300 kg Manuell FE 12 m 500 kg Eldriven FM 15 m 500 kg Manuell FE 15 m 500 kg Eldriven FM 17 m 500 kg Manuell FE 17 m 500 kg Eldriven FM 20 m 500 kg Manuell FE 20 m 500 kg Eldriven Fundament med gjutkorg levererad från 3

4 1.2 Svängbara mastkranen Kranen består av en fast underdel som är bultad i marken och en svängbar överdel. Längden på den horisontala delen anpassas utefter kajens konstruktion och optimala placering av kranen. Genom att kranen är svängbar så kan man centrera kroken över masten utan att flytta båten. Det är också väldigt enkelt och bekvämt att flytta masten från land till båt och tvärtom. För en lång livslängd och modernt utseende så är hela kranen varmförzinkad. Drifter av vinsch och sväng kan levereras i manuellt eller elektriskt utförande. Väljer ni elektriska drifter så kör ni alla funktionerna från ett radiostyrt manöverdon. Stege med ryggskydd ingår som standard och naturligtvis så är kranen CE-märkt. Ingjutningsgods, dimensionering av plattan, transport och montage ordnas enligt överenskommelse. Modell Lyfthöjd från kaj Max Last Vinsch och sväng SM 10 m 500 kg Manuell SE 10 m 500 kg Eldriven SM 12 m 500 kg Manuell SE 12 m 500 kg Eldriven SM 15 m 500 kg Manuell SE 15 m 500 kg Eldriven SM 18 m 500 kg Manuell SE 18 m 500 kg Eldriven SM 20 m 500 kg Manuell SE 20 m 500 kg Eldriven STIMTEC Mastkran SE 4

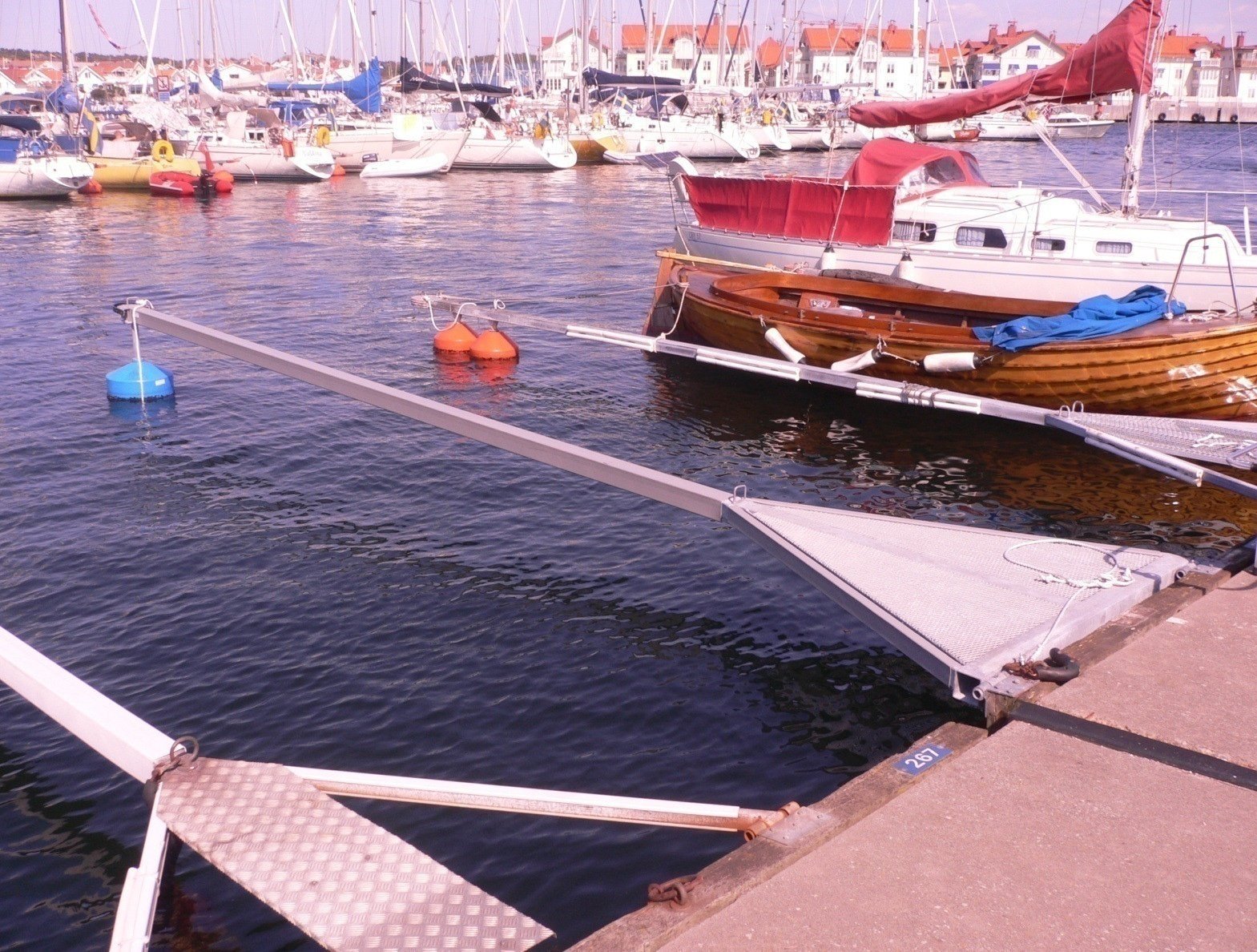

5 2. STIMTEC Y-BOMMAR 2.1 Standard bommar Genom att använda STIMTEC Y-bommar så får ni en välorganiserad hamn och båtägarna en båtplats med enkel och säker förtöjning. STIMTEC Y-bommar är byggda med kraftiga varmförzinkade RHS-profiler. Huvudsektionen är helsvetsad och mycket hållbar mot kraftiga påkänningar. Bommarna varmförzinkas i zinkbad, vilket försäkrar en hög korrosionsbeständighet och lång livslängd. Vi erbjuder både klassiska runda och de nya rektangulära bojarna. Båda bojarna är fyllda med skumplast, vilket innebär att de inte sjunker om det går hål i plasten och de vattenfylls. De finns i alla färger, exempelvis orange, röd, blå, grön och svart Vi har ett komplett tillbehörsprogram inkluderande bojar, bojrör, bomskydd, extra förtöjningsöron och bryggfäste. Behöver ni sneda bommar eller speciallängder så ordnar vi detta också. Tekniska data STIMTEC Y-bom Modell (längd) Balkdimension på långa balken Rektangulära Bojar (volym) Runda bojar *40 mm 100 L 40 L *40 mm 100 L 60 L *40 mm 100 L 100 L *60 mm 130 L 100 L *100 mm 180 L 120 L *100 mm (förstärkt i Y) 2 st 130 L 2 st 100 L Dubbla balkar 100*60 mm 4 st 130 L 3 st 120 L Dubbla balkar 100*60 mm 4 st 130 L 4 st 120 L Dubbla balkar 120*60 mm 4 st 365 L 6 st 120 L STIMTEC Y-bommar RS STIMTEC Y-bommar PALU 5

6 2.2 Tillbehör till y-bommar Bryggfäste Eftersom vi har bommar från 3,5 meter upp till 14 meters längd så har vi olika dimensioner på gångjärnen. Har ni en hög kaj så har vi förlängda gångjärn som kan sänka infästningspunkten med upp till 0,5 meter under kajnivå. Ett populärt sätt att fästa in bommen på är T-järnsinfästning, vilket gör det möjligt att glida bommarna och finjustera dem i sidled efterhand som båtstorlekarna förändras. Standard bryggfäste för korta bommar Standard bryggfäste för långa bommar T-järn för korta bommar T-järn för långa bommar Sänkt bryggfäste för fasta gångjärn Sänkt bryggfäste för T-järn 6

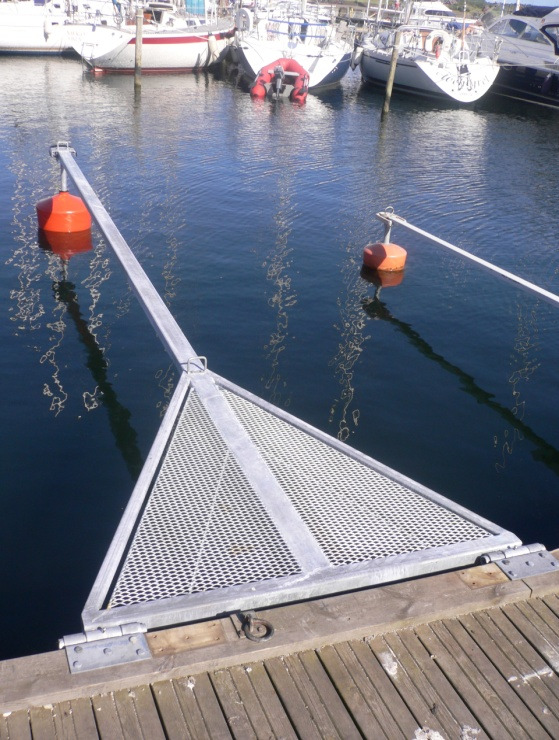

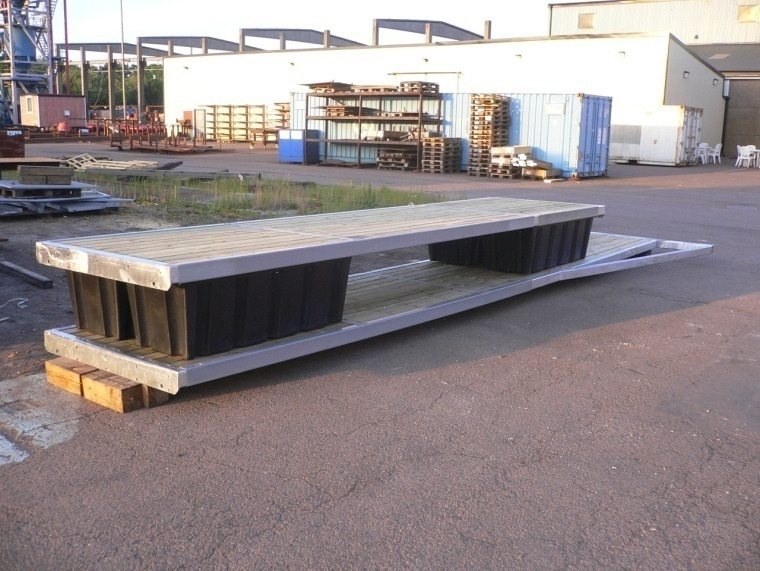

7 Aluminium eller sträckmetall i Y Önskar ni att kunna gå i y-delen så har vi både sträckmetall och aluminiumdurk som tillbehör. Aluminiumdurk i y-delen Sträckmetall i y-delen Gångbara bommar Samtliga längder från 3,5 m upp till 14 m finns som gångbara. Välj mellan vanligt tryckimpregnerat trä, fiberträ eller sträckmetall. Vår standardbredd är 600 mm, men vi anpassar gärna bredden efter önskemål. STIMTEC G med extra bred gångbana 7

8 3. RESERVDELAR OCH TILLBEHÖR TILL STIMTEC Y-BOMMAR Med ett komplett utbud av reservdelar och tillbehör så hjälper vi er gärna att byta slitna delar och uppgradera era befintliga y-bommar. Naturligtvis så har vi tagit fram ett brett program av extrautrustning som passar våra egna bommar, men eftersom vi har egen design ombord så kan vi också anpassa tillbehören att passa era befintliga bommar av andra fabrikat. 3.1 Bojar till y-bommar Rotationsgjutna, skumfyllda, osänkbara med UV-beständig plast. Vi erbjuder både de klassiska runda med ingjutet plaströr i mitten och den nyare, rektangulära modellen. Finns i färgerna blå, orange, grön och svart. Modellprogram och tekniska data Modell (volym) Tekniska data 40 L, rund Volym 40 L 60 L, rund Volym 60 L 100 L, rund Volym 100 L 120 L, rund Volym 120 L Slitbricka i plast Placeras mellan boj och saxsprint 100 L, rektangulär Passar till y-bommar med enkelrör Överfall med öra ingår 130 L, rektangulär ponton Passar till y-bommar med enkelrör Överfall med öra ingår 180 L, rektangulär ponton Passar till y-bommar med enkelrör Överfall med öra ingår 365 L, kvadratisk Med fläns för fastsättning i bommen Passar de gångbara bommarna Rektangulära och runda bojar 8

9 3.2 Bojrör och ändskydd till y-bommar med runda bojar Bojrör och fastsättningsplatta med insvetsat förankringsöra i varmförzinkat utförande. Längden på röret är väl tilltaget och höjden på bommen justeras med rostfria saxsprintar efter höjden på er brygga. Vid leverans är påkörningsskydd i stark UV-skyddad plast monterad med rostfria försänkta skruvar. Dessa är mycket hållbara och absorberar kraften och skyddar skroven vid hårda påkörningar. STIMTEC Bojrör och påkörningskydd för y-bommar Modell 100/100X60 på en STIMTEC Y-bom 6000-R Mob: Mob: Registreringsnummer:

10 3.3 Bomskydd Vårt enklaste och billigaste bomskydd är avvisarlisten i PVC-plast. Den skyddar båten mot repor, som annars kan uppstå mot bommens varmförzinkade yta. Skydden är mycket profilstarka och enkla att montera på bommarna. Finns i storlekarna 40*40, 70*40, 100*60 och 100*100 mm. Färgen är neutralt ljusgrå. STIMTEC Bomskydd skyddar båten mot repor 10

11 4. STIMTEC FLOTTAR Våra flottar är byggda av rotationsgjutna flytkroppar med däckning av tryckimpregnerat trä. Rotationsgjutna pontoner innebär ett tätt skal av kraftig UV-beständig plast som är fyllt med cellplast. Cellplasten gör att pontonerna flyter fint, även om det skulle gå hål på dem. Pontonerna är så starka att de klarar både isvintrar och vågskvalp. Våra flottar skruvas ihop med rostfria trallskruv och förses med rejäla varmförzinkade beslag i hörnorna. 4.1 Badflotte Flytelement: Rotationsgjutna pontoner Kraftig konstruktion som tål infrysning i is! Regelverk: 45*145 mm, tryckimpregnering NTR A (högre klass än normalt) Däckning: 28*120 mm, tryckimpregnering NTR AB ( vanlig impregnering) Bredd: mm Längd: eller mm Flythöjd: Ca 30 cm Längd: 5 meter/sektion Beslag: Varmförzinkade beslag i hörnor och skarvar Tillbehör: Badstege i varmförzinkat utförande med 15 graders lutning (4-6 steg) Förankring: kg ankarring i VFZ stål med kätting rekommenderas Montagegrad: Flotten är komplett monterad vid leverans Vi erbjuder även transport och utläggning! STIMTEC Badflottar sprider glädje 11

12 5. STIMTEC RÄDDNINGSSTEGAR För att göra de svenska hamnarna säkrare har Svenska Livräddningssällskapet och Räddningsverket tagit fram en rekommendation som reglerar vilken utrustning som skall finnas i våra hamnar samt utformningen av densamma. STIMTEC räddningsstegar uppfyller gällande rekommendationer och skulle olyckan vara framme så är stegarna mycket säkra att använda. Infästningsjärnen anpassas för att passa er brygga eller kaj och längden på stegen anpassas efter vattennivån. Stegarna finns i varmförzinkat och rostfritt utförande och är utrustade med halksäkra steg. I hamnar med mycket is på vintern består nedersta delen av en flexibel stege, byggd med kätting och kraftiga tyngder. Allt för lång livslängd och hög säkerhet! STIMTEC Räddningsstege 12

13 6. STIMTEC AKTERFÖRTÖJNING OCH ANKARRINGAR 6.1 Boj med ten Bojarna är skumfyllda, osänkbara och tillverkade i UV-beständig rotationsgjuten plast. Finns i blått, orange och svart. Ett varmförzinkat genomgående rör (ten) med ett bastant öra på ovansidan ger en riktigt säker förtöjning. Slitbricka i plast mellan den rostfria saxsprinten och bojen i plast förlänger livslängden på bojen. Ten finns i kort och långt utförande. Den korta har två lägen för bojen, medan den långa har hela fem olika höjder att välja mellan. Kättingen till bottentyngden fäster ni med en genomgående bult längst ner i bojröret. Vill ni låsa fast kättingen låter ni denna löpa genom röret, upp till örat där ni kan sätta fast ett hänglås i örat på bojen eller kättingen till båten. Beroende på hur skyddat läget är så skall kättingen vara 2-3 ggr vattendjupet. Lång och kort ten på STIMTEC Akterförtöjningsbojar Volym på boj väljs efter vattendjup Volym / Ten 0-3 m 3-7 m 7-12 m 40 L / kort ten X 40 L / lång ten X 60 L / kort ten X 60 L / lång ten X 100 L / kort ten X 100 L / lång ten X STIMTEC 60 L Akterförtöjningsbojar med lång ten 13

14 6.2 Ankarring De här ringarna har betydligt lägre vikt än motsvarande betongankare, varför de är lätta att lägga ut. Rejäla ankarhullingar gräver ner sig i sanden och garanterar en mycket effektiv förankring! För maximal livslängd, så har vi valt att varmförzinka ankarringarna. Av oss kan ni även köpa tillhörande ankarkätting och schackel. Modellprogram och tekniska data Modell (vikt) Max vikt på båt (kg) Skyddat läge Max vikt på båt (kg) Oskyddat läge 25 kg kg kg STIMTEC Ankarring 25 kg 14

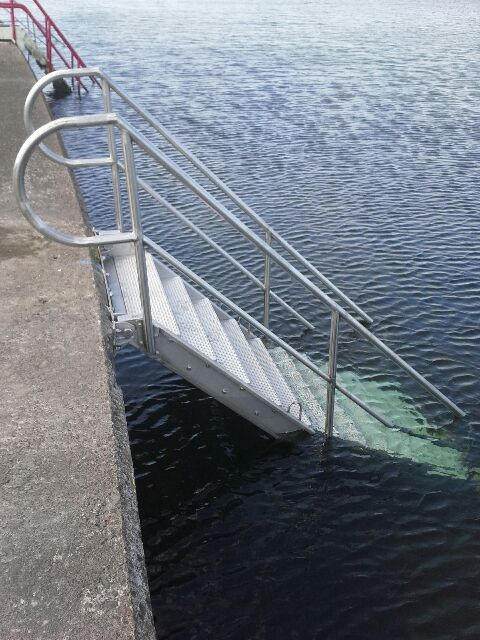

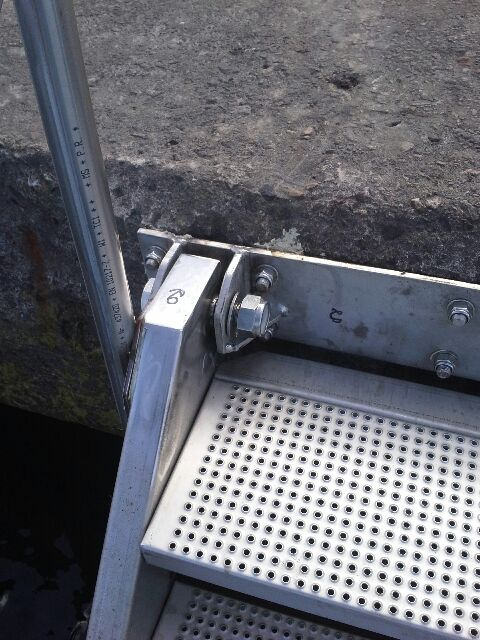

15 7. STIMTEC BADTRAPPOR OCH BADSTEGAR 7.1 Badtrappor Med en lutning på mellan 45 och 60 grader är våra badtrappor sköna och säkra att använda! Trapporna anpassas utefter er befintliga brygga. Höjden mellan bryggan och botten bestämmer antalet trappsteg medan konsolerna görs för rejäl infästning i er brygga. Trapporna finns i varmförzinkat och rostfritt (syrafast) utförande. STIMTEC Badtrappa i rostfritt syrafast utförande med 12 steg och 45 graders lutning 15

16 7.2 STIMTEC Badstegar Med en lutning på 15 grader så är våra badstegar lätta att gå i! Vill ni att stegen ligger i alltid så väljer ni vår fasta variant, men vill ni kunna fälla upp den, så använder ni med fördel vår uppfällbara variant. En fördel med den uppfällbara modellen är att ni kan låta den vara skruvad i bryggan året runt. Eftersom ni lyfter upp den ur vattnet så behöver ni inte bekymra er för kraftiga isvintrar eller onödig korrosion och påväxt av alger. Stegarna finns i standardlängder med 4-9 steg, och det är avståndet från brygga till vatten som bestämmer vilken längd som er bäst. Vi rekommenderar att ha minst två steg under vattennivån. Stegen levereras med konsoler som enkelt skruvas fast med Franska träskruv i träbrygga eller expanderbult i betongkaj. Stegarna finns i varmförzinkat och rostfritt (syrafast) utförande. Modellprogram och tekniska data Modell Max höjd från brygga till vatten 4 steg 300 mm 5 steg 550 mm 6 steg 800 mm 7 steg mm 8 steg mm 9 steg mm STIMTEC Badstege, Fast-9 steg STIMTEC Badstege, Uppfällbar-4 steg 16

17 7.3 STIMTEC Poolstegar STIMTEC Poolstegar är gjorda i syrafast stål som tål både salt- och klorerat vatten. Fotstegen är gjorda av räfflad plast som är mycket halksäkra och korrosionsbeständiga. Installation av poolstegen är enkel. Det sitter skyddande plastfötter nederst, vilket gör att det går att ställa stegen direkt på poolbotten. Uppe på land så sitter det en rund platta med hål insvetsad i änden på röret. Plattan skruvas fast med skruv som anpassas efter aktuellt material. Normal bredd är 60 cm, men både lutning, bredd och höjd kan anpassas utefter era önskemål. STIMTEC Poolstege med 8 steg i syrafast utförande 17

18 8. MASTFÖRVARING 8.1 STIMTEC Mastställ Med ett STIMTEC Mastställ så får ni ett modernt utseende och praktisk förvaring av segelbåtsmasterna över vinterhalvåret. Maststället är byggt av en varmförzinkad stålkonstruktion och som option kan det utrustas med ett grovprofilerat plåttak från LINDAB. Hela konstruktionen har ett modernt utseende och passar i de modernaste hamnmiljöer. För att inte repa masterna så har alla konsolerna ett fastskruvat skydd i plast. Som extrautrustning så kan maststället utrustas med ett telfersystem så att man inte behöver lyfta masterna för hand. Maststället levereras i byggsats där pelare och konsoler enkelt bultas ihop. Varje pelare fästs med expanderbultar i marken, alternativt om ni ska gjuta nya fundament så kan ni med fördel köpa anpassade gjutkorgar av oss. Eftersom maststället är byggt i modulform så kan vi anpassa längd och höjd utefter era önskemål. STIMTEC Mastställ 18

19 8.2 STIMTEC Mastskjul Med ett STIMTEC Mastskjul så får ni ett modernt utseende och praktisk förvaring av segelbåtsmasterna över vinterhalvåret. Mastskjulet är byggt av en varmförzinkad stålkonstruktion med ett svart grovprofilerat plåttak från LINDAB. Hela konstruktionen har ett modernt utseende och passar i de modernaste hamnmiljöer. Varje takpelare har integrerade konsoler med fastskruvade skydd i plast. Genom ett väl tilltaget tak så kommer masterna att ligga torrt under hela vintern. Som extrautrustning så kan mastskjulen även utrustas med ett telfersystem så att man inte behöver lyfta masterna för hand. Mastskjulet levereras i byggsats där pelare, takstolar och konsoler enkelt kan bultas ihop. Taket skruvas på plats med montageskruv. Varje pelare fästs med expanderbultar i marken, alternativt om ni ska gjuta nya fundament så kan ni med fördel köpa anpassade gjutkorgar av oss. Eftersom mastskjulet är byggt i modulform så kan vi anpassa längd och höjd utefter era önskemål. STIMTEC Mastskjul 19

20 8.3 STIMTEC Mastvagnar Med STIMTEC Mastvagnar så kan ni köra undan och förvara era master på valfri plats under vintern. Under sommaren slipper ni att ha ett tomt mastställ som tar plats och kanske inte alltid det vackraste att ha på bästa plats i hamnen. Mastvagnarna är byggda med en kraftig balkonstruktion där taknocken integreras i den bärande konstruktionen. På balkramen monteras pelarna med dess hyllplan som har fastskruvade skydd i plast. Alla fordonskomponenter är av högsta kvalitet från ledande tillverkare i Europa. Dragstaget har ett dragöra som kopplas på truck, traktor eller hjullastare. Stålkonstruktionen är varmförzinkad. Vagnarna kan konfigureras och utrustas för projektspecifika önskemål där exempelvis längd på master, krav på tak och körbarhet är parametrar som diskuteras från kund till kund. Mastvagnarna kan levereras komplett monterade. Exempel på konfiguration av levererad mastvagn Antal master: Max mast längd: Max mastvikt: Max total last: Koppling: Axlar: Hjul: Stödben: Bredd på trailer: Längd på trailer: Taknock: Vägbarhet: Vikt trailer: 30 st 23 m 300 kg / mast (250 kg i medelvikt/mast) kg Dragstång med koppling för traktor eller truck 2 st obromsade axlar med svängkrans Gummihjul med diameter 60 cm 1 st / hörna (4 st) + 1 st på dragstången 260 cm 25 m Del av bärande konstruktion samt gjord för att lägga presenning på För transport inom inhägnat område kg STIMTEC Mastvagn 20
