1 Bygg sjä lv Bryggpäket L5 Bryggä 5m x 2.35m & Ländgä ng 4m x 0.83m Byggbeskrivning pä hur du sjä lv kän byggä en flytbryggä med hjä lp äv Bryggpäket L

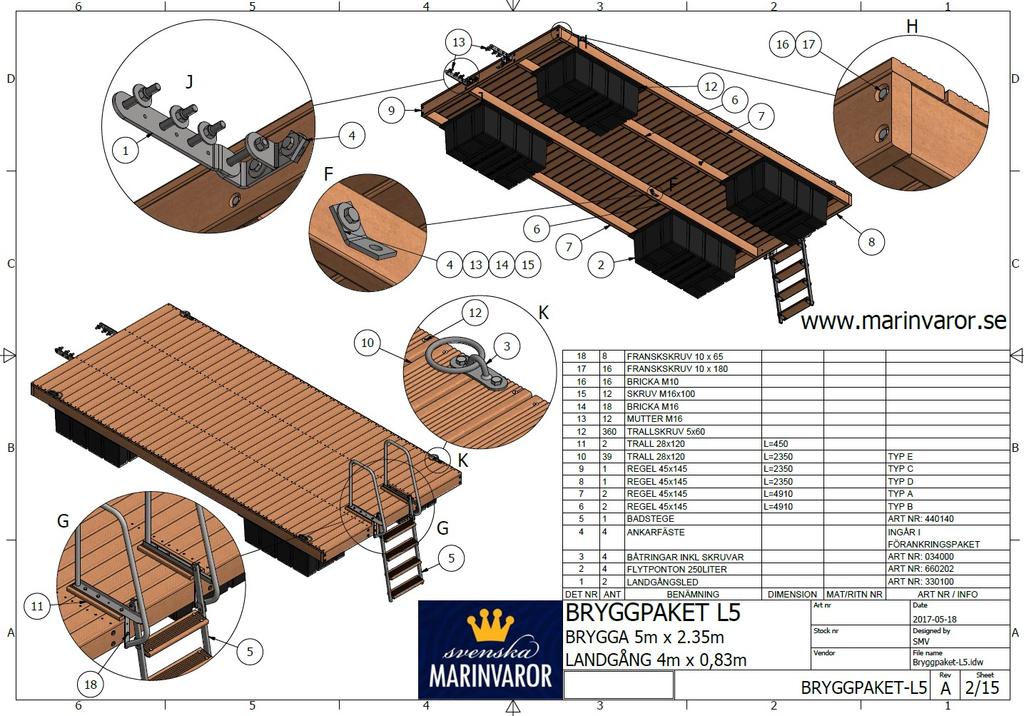

2 Inledning Den här beskrivningen är tänkt att ge dig tips och idéer på hur du enkelt själv kan bygga en egen flytbrygga, med hjälp av ett bryggpaket från Svenska Marinvaror. Bygg din egen personliga brygga efter dina egna önskemål och anpassningar. Förutom det klassiskt raka alternativet i det här exemplet kan bryggor även fogas ihop i L-, T formation. Alla mått är normalt i mm och undantag är angivna i meter. Du beställer först ett bryggpaket Bygg själv Bryggpaket L5. Bryggpaketet innehåller: Polystyrenfyllda flytkroppar i plast à 250L (4st) Beslag för att förena brygga och landgång Ankarkättingar och schackel Ringankare à 36 kg (2 st) Landgångshjul sats Badstege Båtringar Trallskruvar, franskskruvar, skruvar, muttrar och brickor Trämaterial ingår ej. Svenska Marinvaror påtar sig inget ansvar för eventuella fel eller utelämnad information i det här dokumentet

3 Virke Du väljer och köper själv virket till just din brygga. Det finns många olika val och beror på hur just du vill att din personliga brygga skall bli. I den här beskrivningen har vi valt att använda en profilerad gångsida på trallvirket. Bärande stomme flytbrygga 45mm x 145 mm Landgång bärande stomme 45mm x 145 mm Trädäck / trallvirke 28mm x 120 mm I slutet av beskrivningen finns tips på hur du kan skarva reglar eller öka bärigheten på bryggan med en extra flytponton. Extra flytponton ingår inte i bryggpaketet. Förborra hålen för franskskruvarna, det är då mindre risk att virket spricker

4 Tips Nedan finns verktyg och maskiner som kan vara bra att ha. Snickarpenna Måttband Kniv Hammare Fasta nycklar, eller en mutterdragare Skruvdragare med bitshållare och bits Träborr Vinkelhake Rasp, fil Tvingar Fogsvans (Såg) Det är lättare, säkrare, snabbare och roligare att bygga bryggan om du kan få hjälp av en vän. Bygg bryggan på ett plant underlag

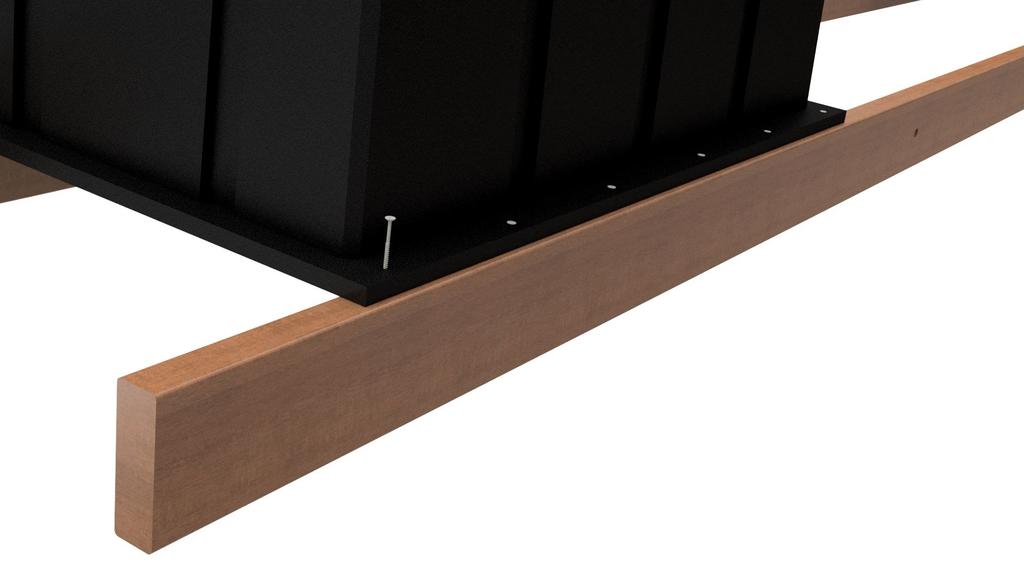

5 Steg 1 Bärlinor och flytpontoner. Flytpontonerna skruvas fast med rostfria trallskruvar. Typ A 2 St Typ B 2 St

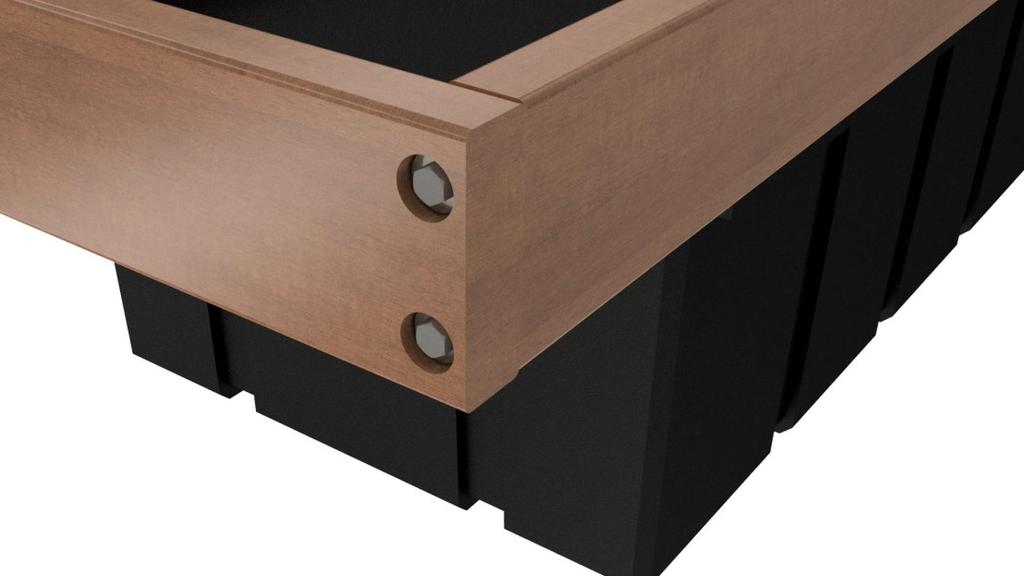

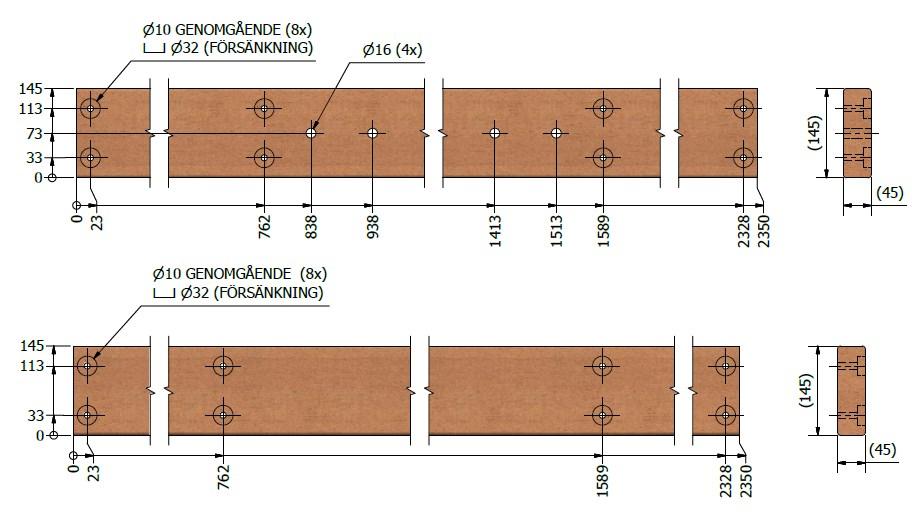

6 Steg 2 Markera var du skall borra hålen och borra sedan hålen enligt skissen nedan. Försänk hålen om du inte vill att bultskallarna ska sticka ut. OBS: Kontrollera ofta måtten diagonalt (Kryssmått), för att veta att bryggan blir rak. Typ C 1 St Typ D 1 St

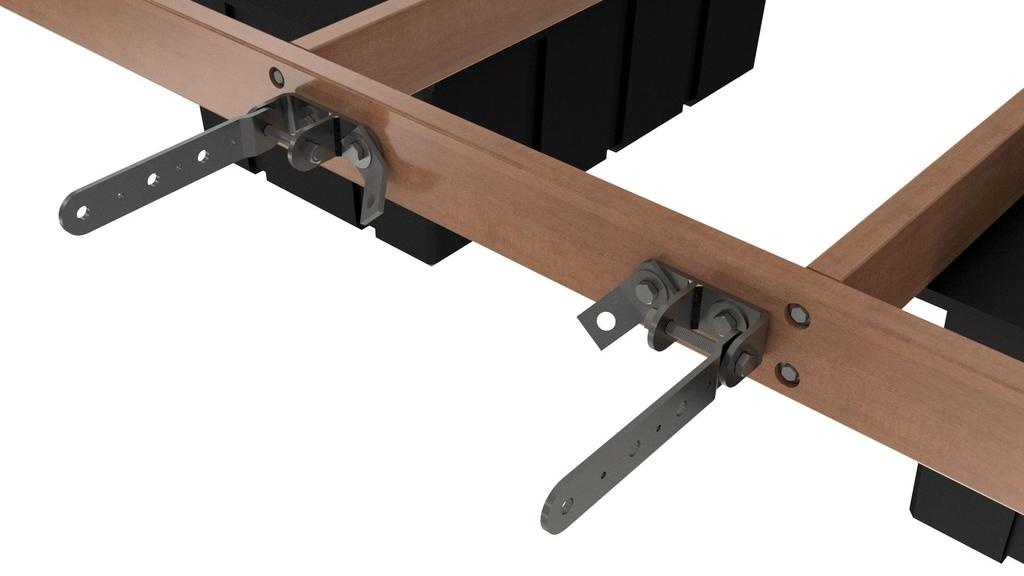

7 Steg 3 Nu är det dags att du skruvar dit fästena för landgången och fästen i vilka du senare kommer fästa ankarkättingarna. Fästena för ankarkättingarna placeras vid de inre skruvarna för landgångsfästet. På bilderna visas hela landgångsfästet, även de två beslag som skall monteras på landgången

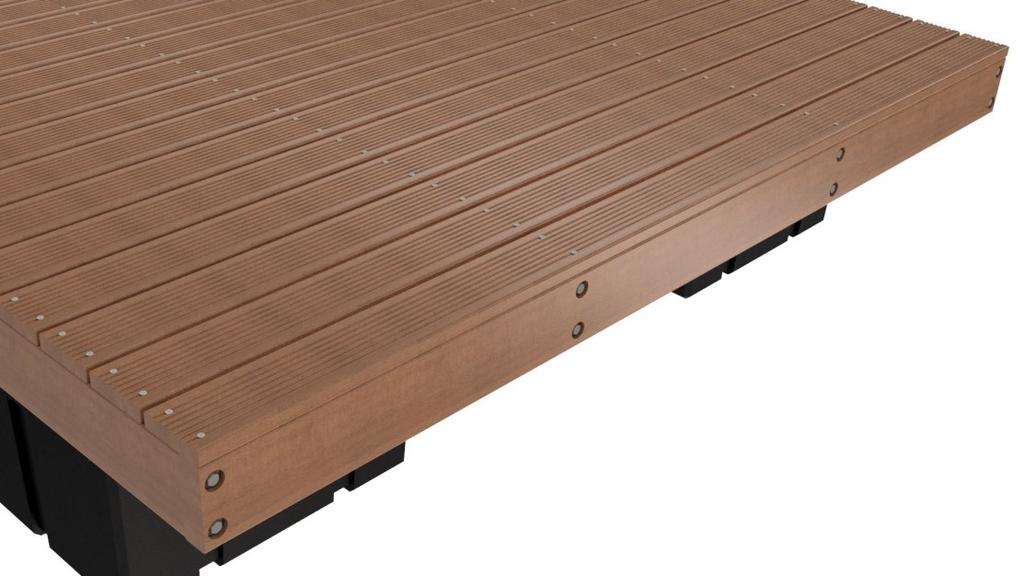

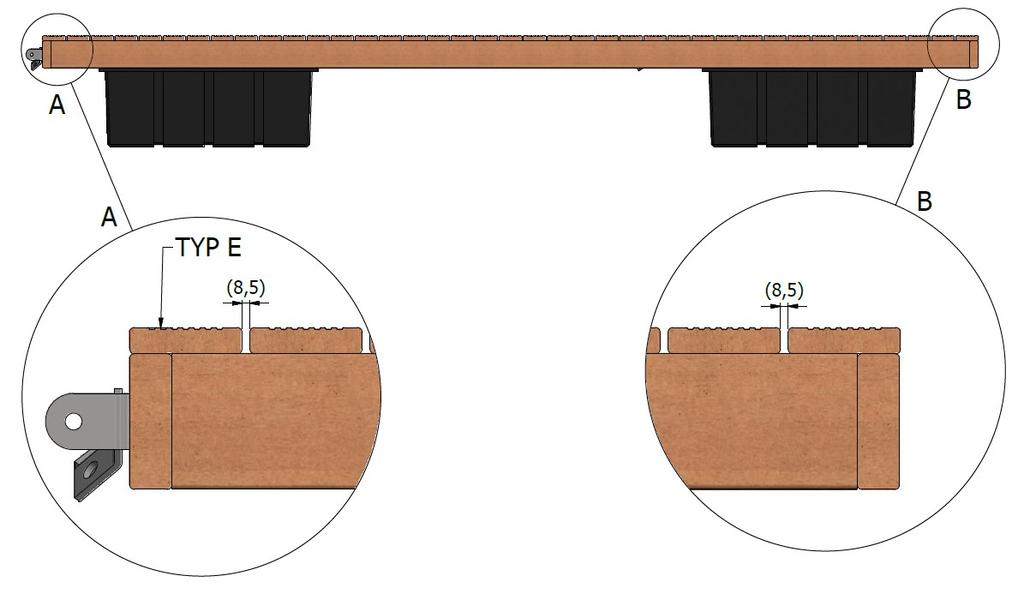

8 Steg 4 Nu är det dags att du skruvar dit trallbrädorna. Använd de rostfria trallskruvarna för att skruva fast trallen i bryggans reglar. Skruvarna centreras på respektive regel, skruva inte för nära kanterna då trallen riskerar att spricka. Dra skruvarna så de blir försänka i trallen. Typ E 39 St

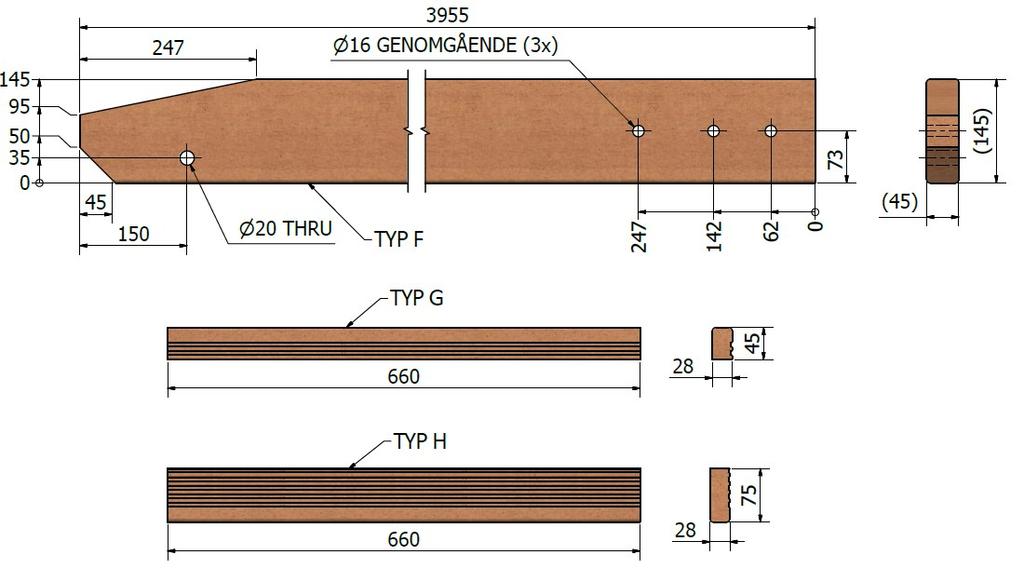

9 Steg 5 Landgång bärande stomme. Skruvas ihop med 8st träskruv 5x100mm. Förborra ändträet så det inte spricker. Typ F 2 St Typ G 1 St Typ H 1 St

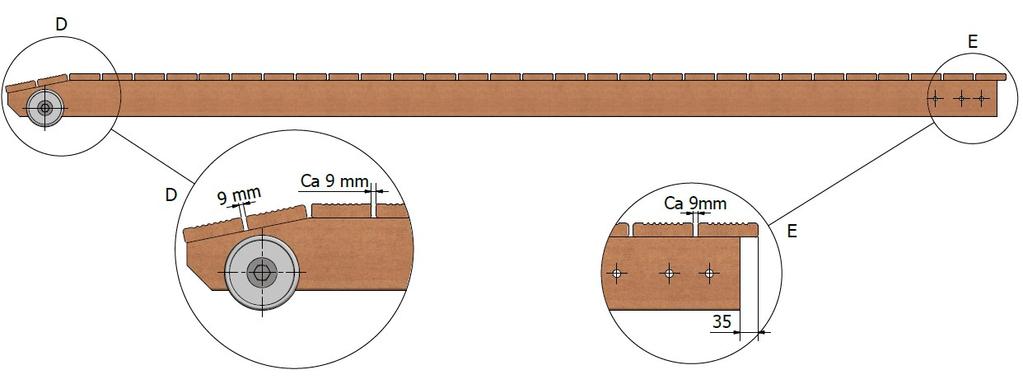

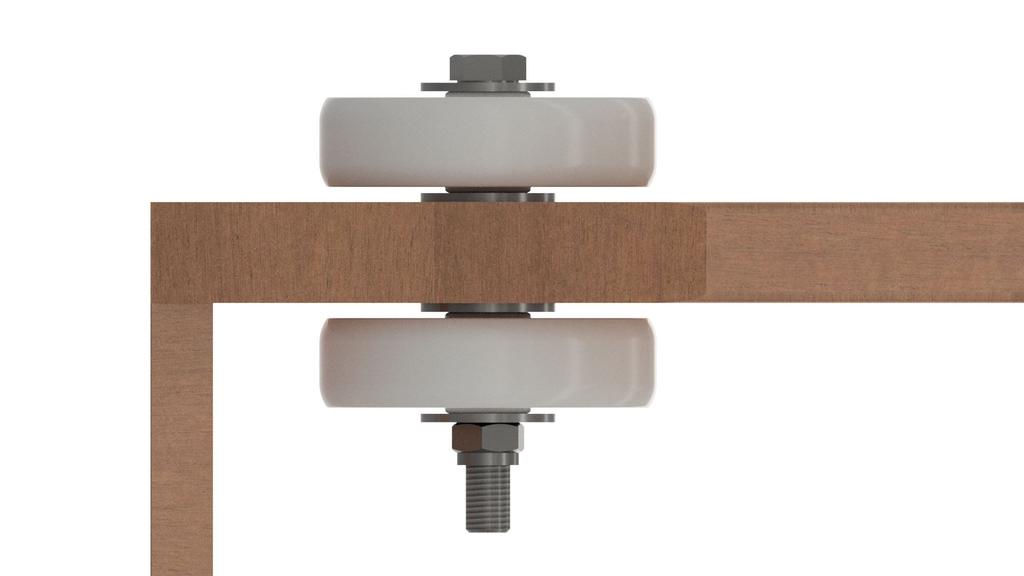

10 Steg 6 Bilderna visar hur du kan montera hjulsatsen på landgången

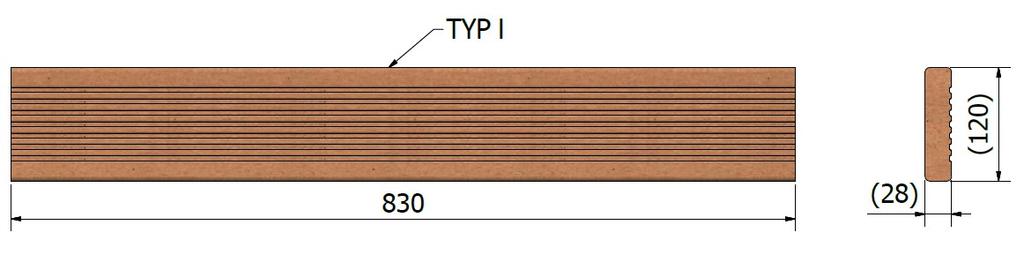

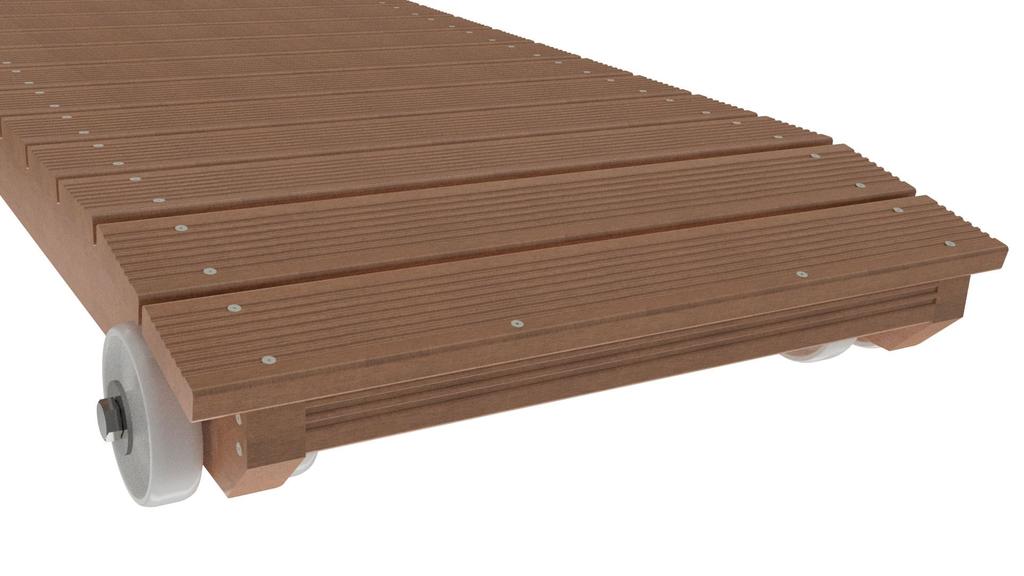

11 Steg 7 Trall på landgången. Typ I 31 St

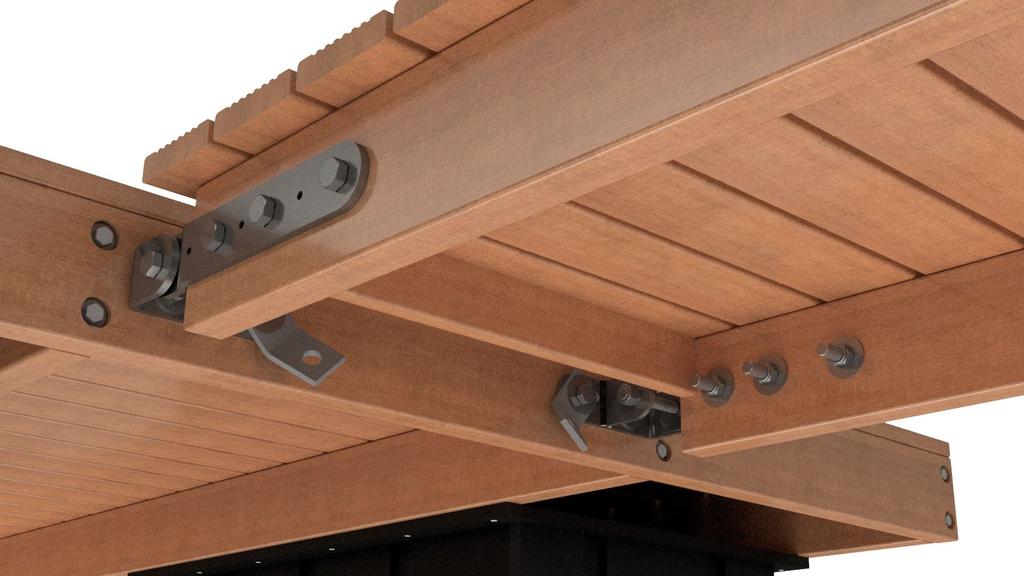

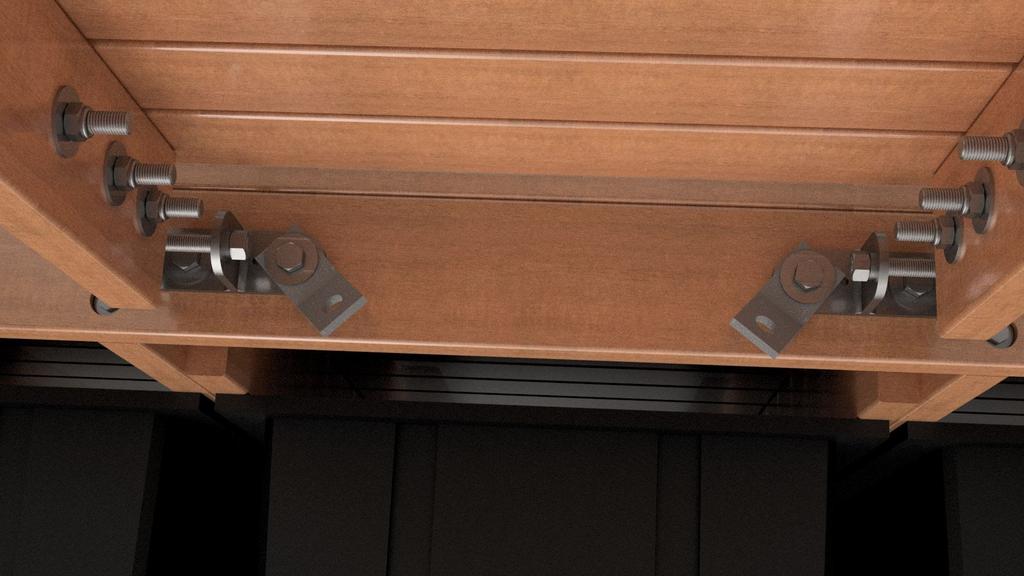

12 Steg 8 Bilderna visar hur brygga och landgång monteras ihop

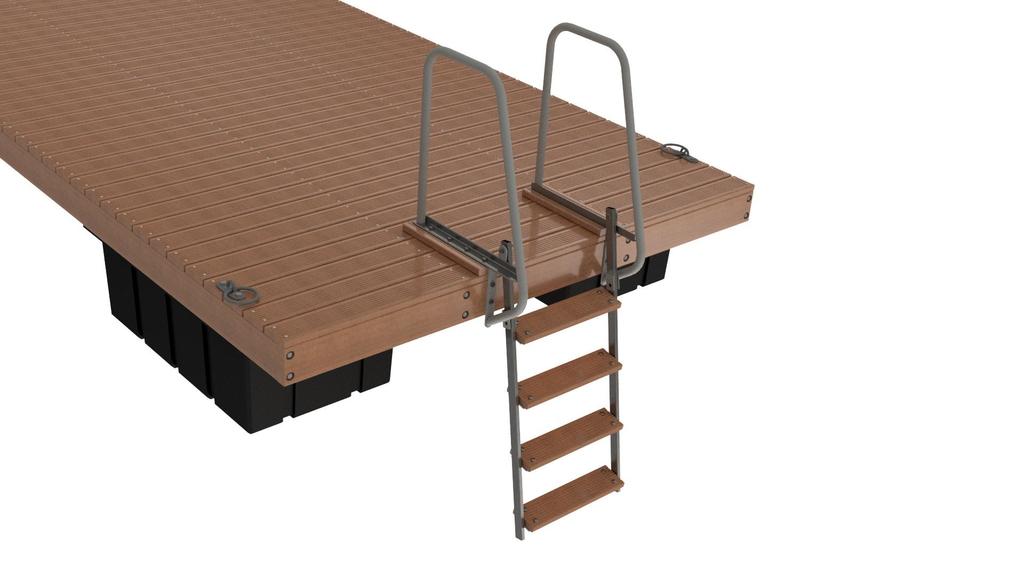

13 Steg 9 Bilderna visar hur du kan montera båtringar och badstege på bryggan

14 Extra: Skarva reglar Bilden visar ett exempel på hur de bärande reglarna kan skarvas. (Detaljer ingår inte i bryggpaketet)

15 Extra: En till flytponton Önskar du fem flytpontoner för ökad bärighet kan en till flytponton monteras enligt bild. (Ingår inte i paketet)
