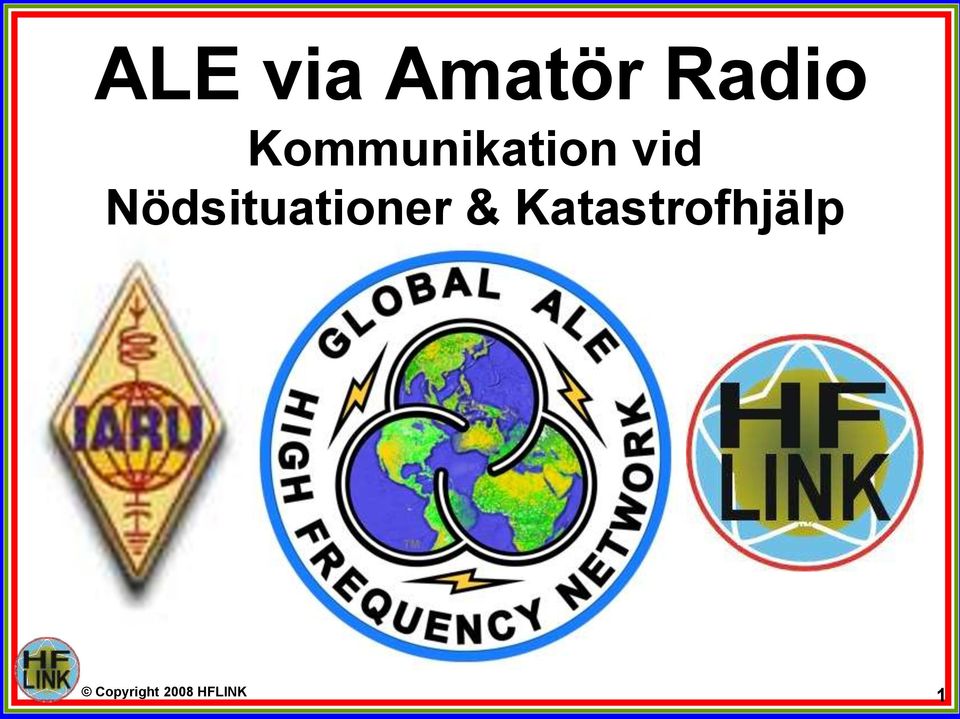

1 ALE via Amatör Radio Kommunikation vid Nödsituationer & Katastrofhjälp Copyright 2008 HFLINK 1

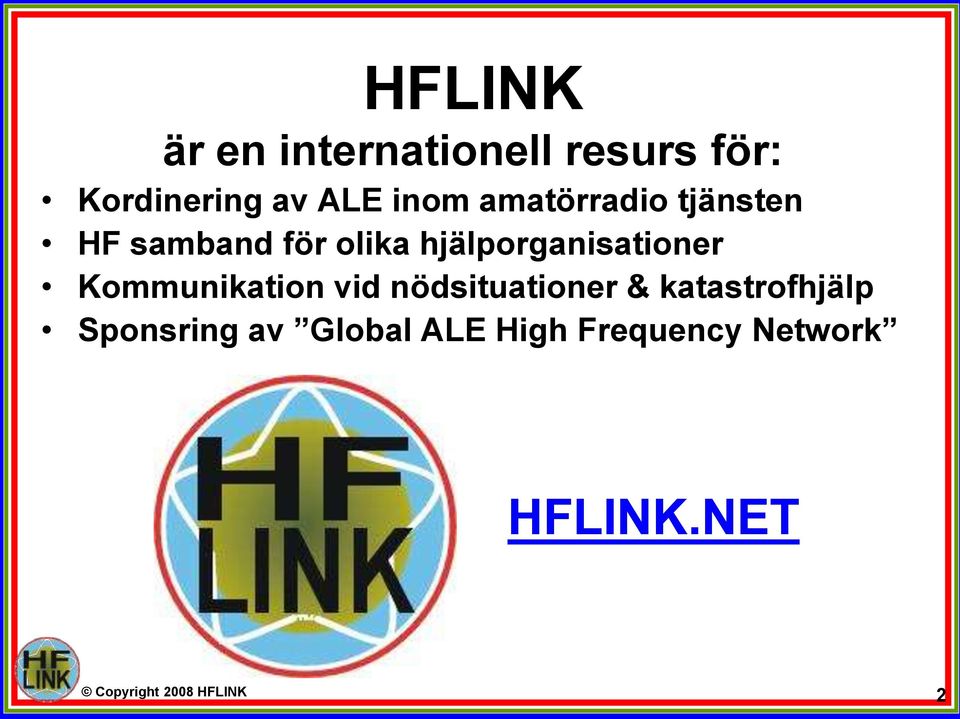

2 HFLINK är en internationell resurs för: Kordinering av ALE inom amatörradio tjänsten HF samband för olika hjälporganisationer Kommunikation vid nödsituationer & katastrofhjälp Sponsring av Global ALE High Frequency Network HFLINK.NET Copyright 2008 HFLINK 2

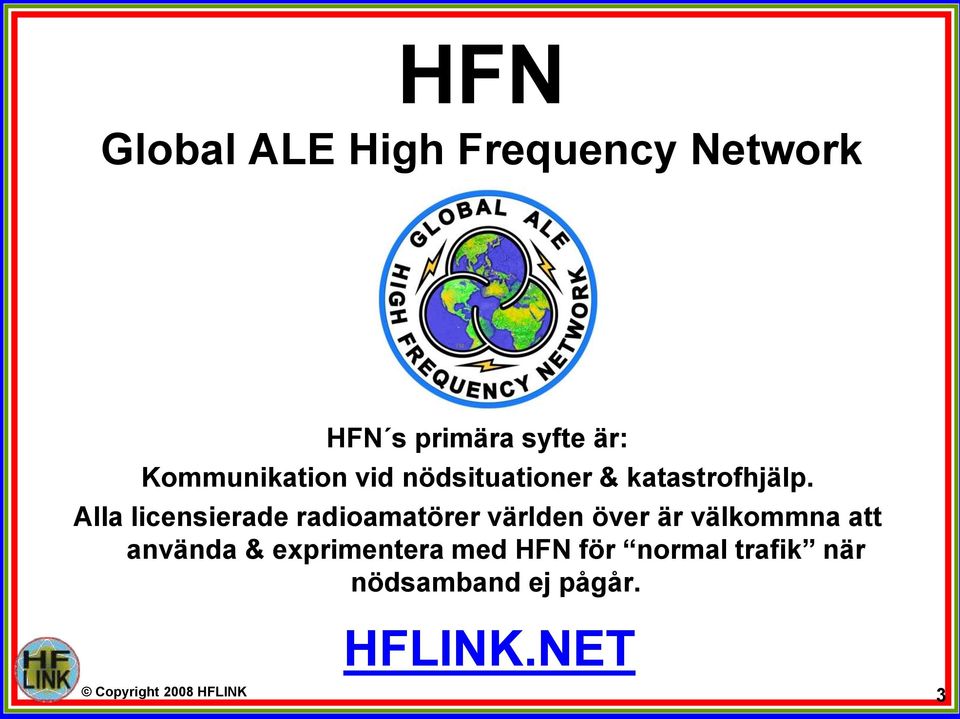

3 HFN Global ALE High Frequency Network HFN s primära syfte är: Kommunikation vid nödsituationer & katastrofhjälp. Alla licensierade radioamatörer världen över är välkommna att använda & exprimentera med HFN för normal trafik när nödsamband ej pågår. HFLINK.NET Copyright 2008 HFLINK 3

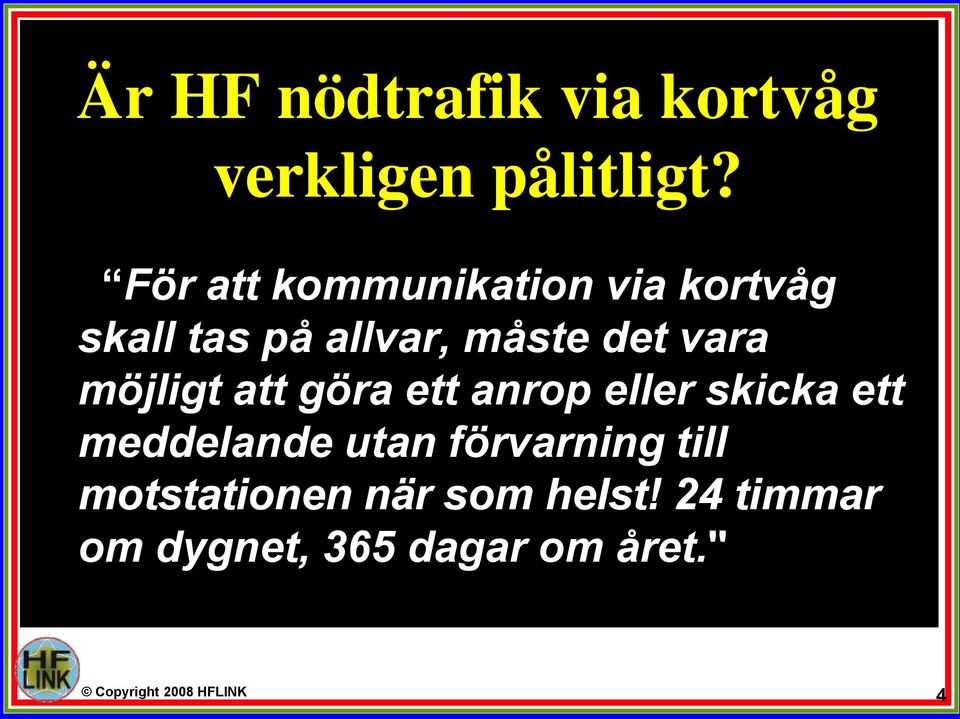

4 Är HF nödtrafik via kortvåg verkligen pålitligt? För att kommunikation via kortvåg skall tas på allvar, måste det vara möjligt att göra ett anrop eller skicka ett meddelande utan förvarning till motstationen när som helst! 24 timmar om dygnet, 365 dagar om året." Copyright 2008 HFLINK 4

5 Vad är ALE? Copyright 2008 HFLINK 5

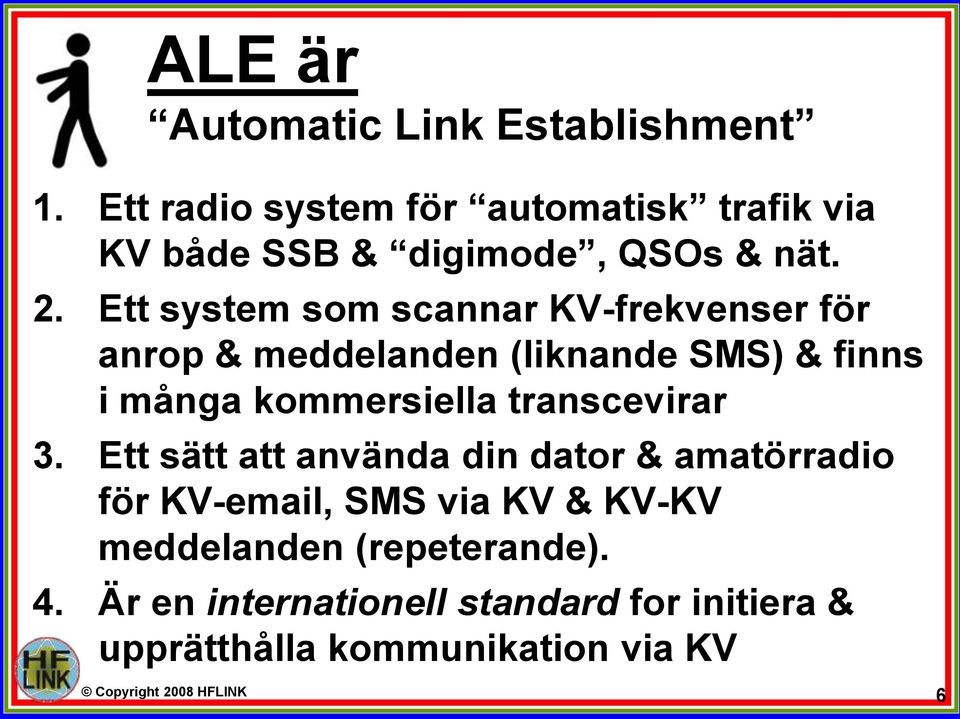

6 ALE är Automatic Link Establishment 1. Ett radio system för automatisk trafik via KV både SSB & digimode, QSOs & nät. 2. Ett system som scannar KV-frekvenser för anrop & meddelanden (liknande SMS) & finns i många kommersiella transcevirar 3. Ett sätt att använda din dator & amatörradio för KV- , SMS via KV & KV-KV meddelanden (repeterande). 4. Är en internationell standard for initiera & upprätthålla kommunikation via KV Copyright 2008 HFLINK 6

7 En force multiplier för KV-operatörer. En enskild operatör kan passa 5 eller 10 band och nät samtidigt. Copyright 2008 HFLINK 7

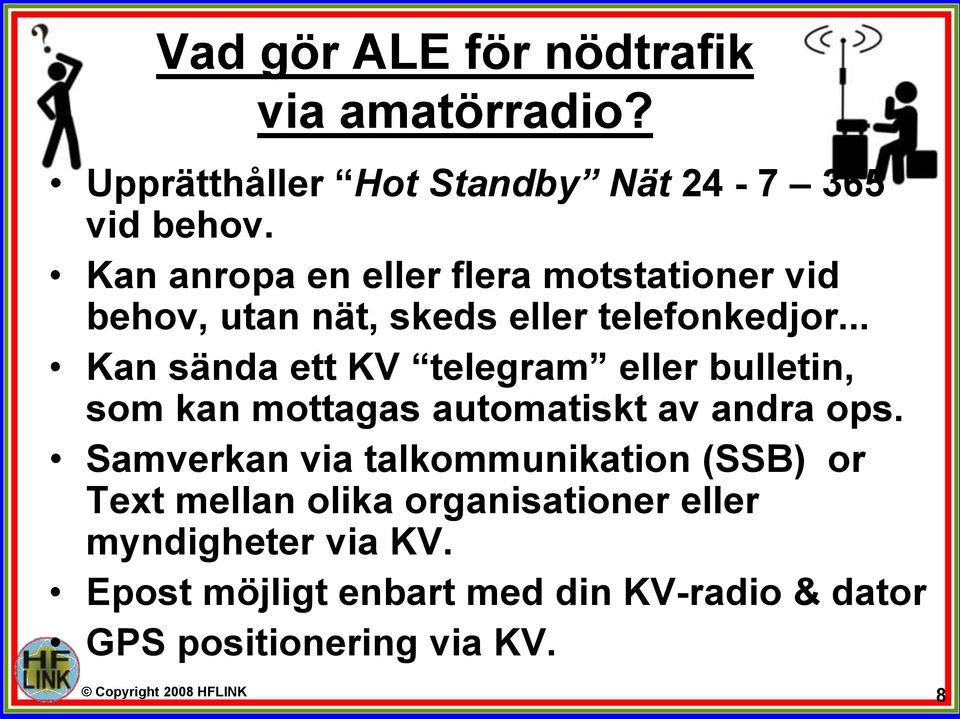

8 Vad gör ALE för nödtrafik via amatörradio? Upprätthåller Hot Standby Nät vid behov. Kan anropa en eller flera motstationer vid behov, utan nät, skeds eller telefonkedjor... Kan sända ett KV telegram eller bulletin, som kan mottagas automatiskt av andra ops. Samverkan via talkommunikation (SSB) or Text mellan olika organisationer eller myndigheter via KV. Epost möjligt enbart med din KV-radio & dator GPS positionering via KV. Copyright 2008 HFLINK 8

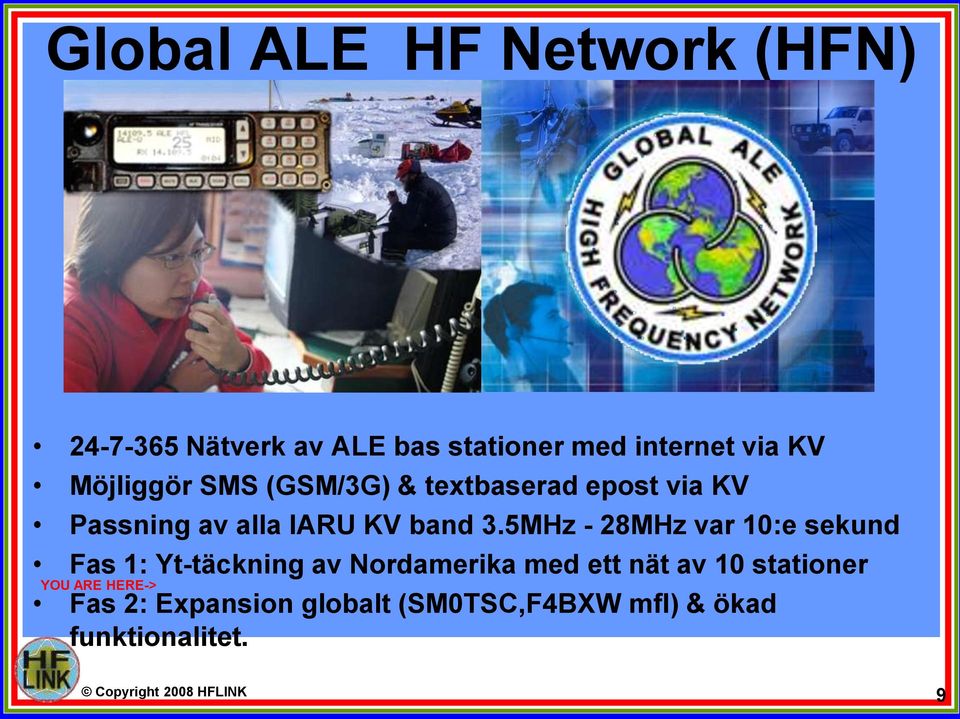

9 Global ALE HF Network (HFN) Nätverk av ALE bas stationer med internet via KV Möjliggör SMS (GSM/3G) & textbaserad epost via KV Passning av alla IARU KV band 3.5MHz - 28MHz var 10:e sekund Fas 1: Yt-täckning av Nordamerika med ett nät av 10 stationer YOU ARE HERE-> Fas 2: Expansion globalt (SM0TSC,F4BXW mfl) & ökad funktionalitet. Copyright 2008 HFLINK 9

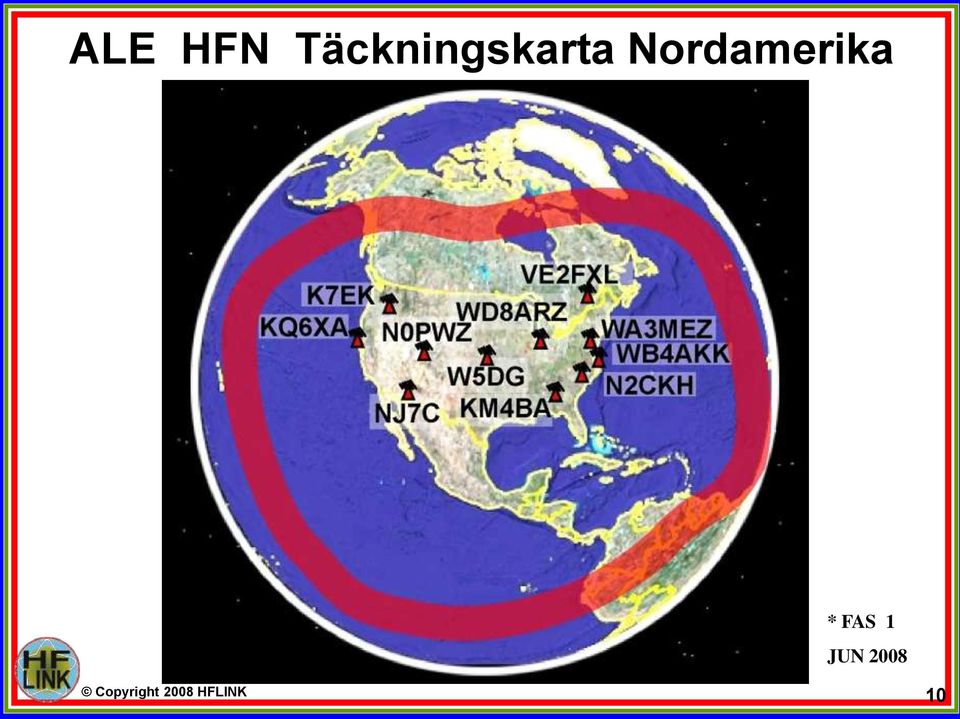

10 ALE HFN Täckningskarta Nordamerika * FAS 1 JUN 2008 Copyright 2008 HFLINK 10

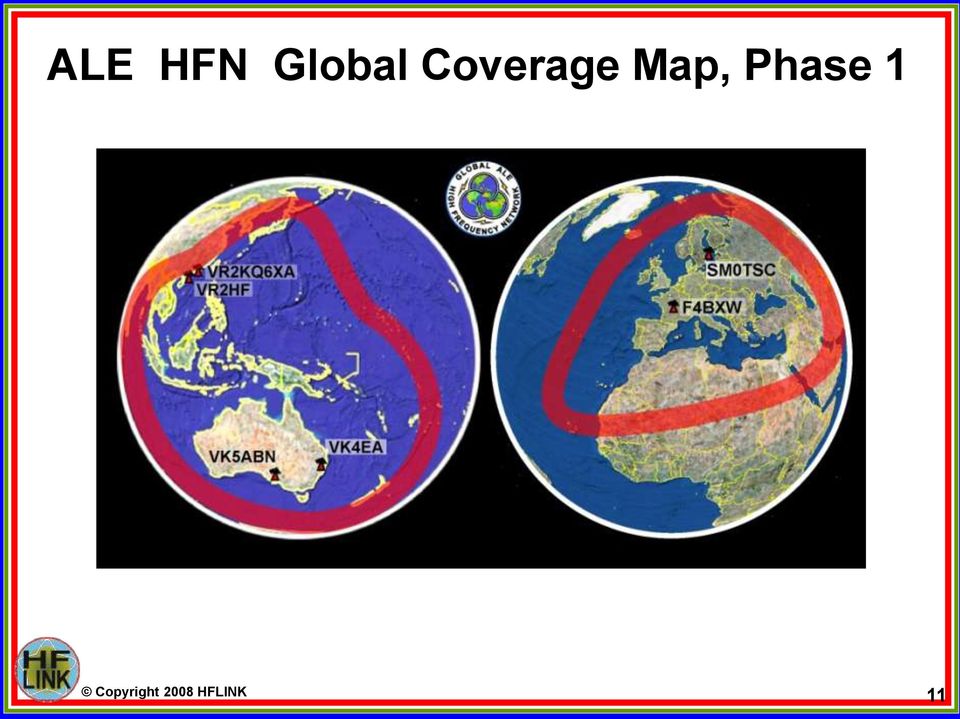

11 ALE HFN Global Coverage Map, Phase 1 Copyright 2008 HFLINK 11

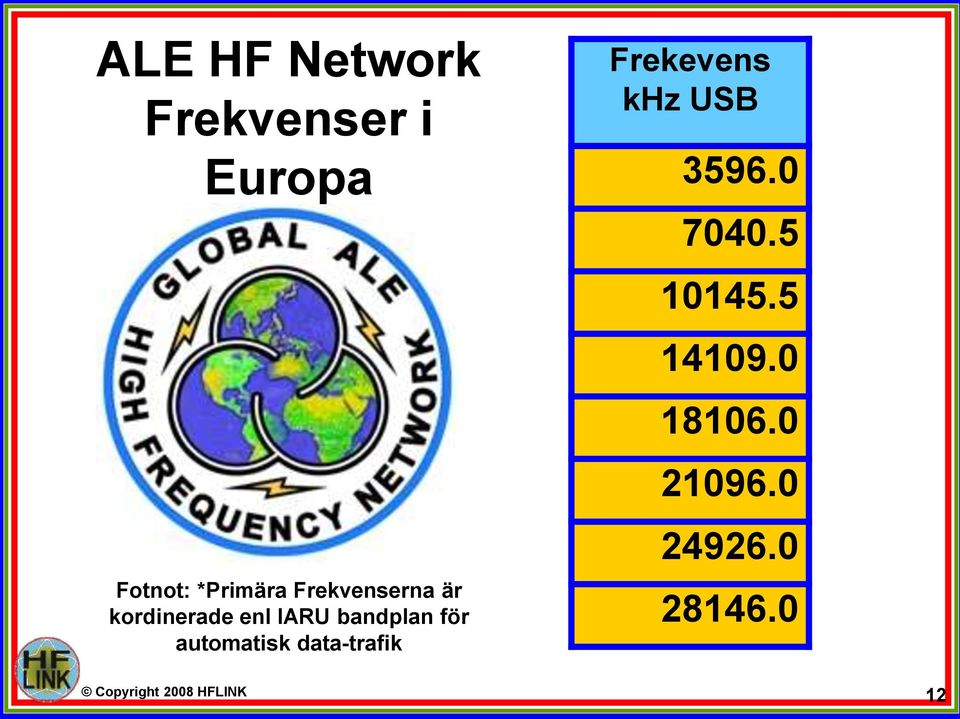

12 ALE HF Network Frekvenser i Europa Fotnot: *Primära Frekvenserna är kordinerade enl IARU bandplan för automatisk data-trafik Frekevens khz USB Copyright 2008 HFLINK 12

13 ALE Nät diagram Alla stationer kan anropa, med tal eller textmeddelande till vilken annan station Individuellet eller som ett nät Copyright 2008 HFLINK 13

14 Så fungerar ALE Varje amatör ALE station använder operatörens anropssignal som en digital address. När stationen inte är aktiv i ett qso med en motstation, passar ALE transceivern en lista med frekvenser efter sin egen anropssignal. Varje ALE transceiver lyssbar oxå efter andra anropssignaler... & memorerar frekvens, signal-kvalitet, & loggar varje tillfälle stationen är aktiv. Copyright 2008 HFLINK 14

15 Condx på KV är som en vildhäst. Med ALE, kan du bemästra dem. Copyright 2008 HFLINK 15

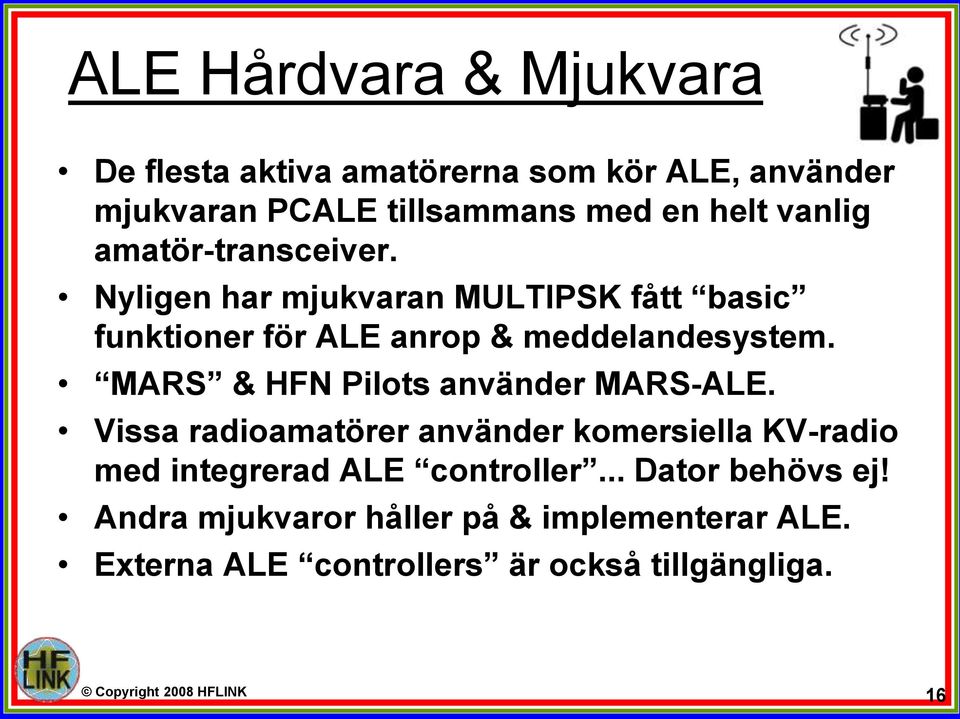

16 ALE Hårdvara & Mjukvara De flesta aktiva amatörerna som kör ALE, använder mjukvaran PCALE tillsammans med en helt vanlig amatör-transceiver. Nyligen har mjukvaran MULTIPSK fått basic funktioner för ALE anrop & meddelandesystem. MARS & HFN Pilots använder MARS-ALE. Vissa radioamatörer använder komersiella KV-radio med integrerad ALE controller... Dator behövs ej! Andra mjukvaror håller på & implementerar ALE. Externa ALE controllers är också tillgängliga. Copyright 2008 HFLINK 16

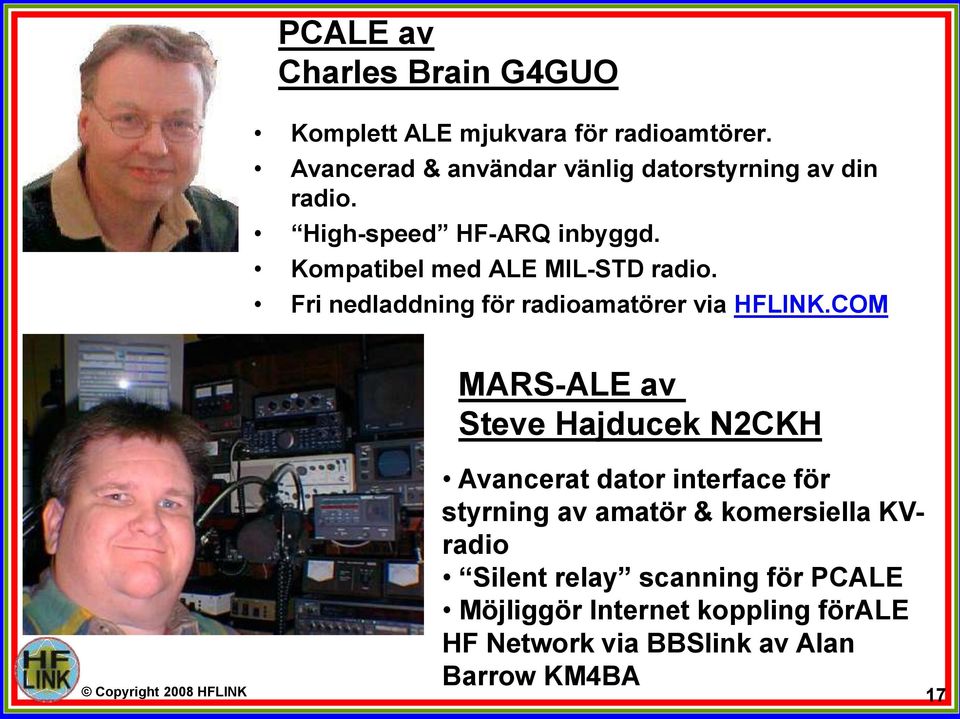

17 PCALE av Charles Brain G4GUO Komplett ALE mjukvara för radioamtörer. Avancerad & användar vänlig datorstyrning av din radio. High-speed HF-ARQ inbyggd. Kompatibel med ALE MIL-STD radio. Fri nedladdning för radioamatörer via HFLINK.COM MARS-ALE av Steve Hajducek N2CKH Avancerat dator interface för styrning av amatör & komersiella KVradio Silent relay scanning för PCALE Möjliggör Internet koppling förale HF Network via BBSlink av Alan Barrow KM4BA Copyright 2008 HFLINK 17

18 PCALE Copyright 2008 HFLINK 18

19 MULTIPSK av Patrick F6CTE Copyright 2008 HFLINK 19

20 Mobat Micom ALE Transceivers Copyright 2008 HFLINK 20

21 Harris ALE Transceivers LCD display för meddelande & anrop Knappsats för SMS Copyright 2008 HFLINK 21

22 125 Watt Portabel ALE KV Station med vattentät väska Icom IC-F7000 ALE mobil NÄTDEL MANÖVERENHET PELICAN FLIP TOP CASE 1430 TRANSCEIVER Copyright 2008 HFLINK 22

23 Starta ett ALE QSO 1. Operatören anger önskad anropssignal via ALEenheten, ungefär som att slå ett telefonnummer. 2. ALE-enheten startar anropssekvens på de band som önskad mot-station har hörts med godkänd signalstyrka. 3. ALE modemet sänder en kort tonskur (selektiv) innehållande båda anropssignalerna. 4. När svar kommer från den önskade stationen, etableras en Länk & qso kan starta i vilket mode som helst, tex tal (SSB) eller SMS via ALE (AMD). Copyright 2008 HFLINK 23

24 ALE mottagning 1. När mottagande transceiver's ALE modem känner igen de första tecknen I sitt anrop stannar den sökningen på den frekvensen. 2. Om den kodar av din anropssignal, svarar den på anropet med en handskakning för att bekräfta att länken är upprättad. 3. Din transceiver, som har vart i tyst passning hittils, kopplar in högtalaren och / eller modemet ger signal för din uppmärksamhet. 4. Modemets display indikerar med anropsignal från den anropade stationen. 5. Du kan nu starta trafik på valbart trafiksätt. När du klar kopplar du ner länken. Copyright 2008 HFLINK 24

25 Both stations are scanning the frequencies, listening for calls. Station A calls Station B. Station B decodes the call and stops scanning. Station B responds. Station A acknowledges the response. The stations are linked. Copyright 2008 HFLINK ALE Link in Action 25

26 Internatioella Amatör Radio ALE Frekvenser för Nödtrafik & Katastrofhjälp Global Global Global Global Regional Global Regional Global Global Global Global khz USB Alla ALE Frekvenser är USB standard. Frekvenserna är kordinerade med alla IARU Regioner (R1,R2,R3) för Global användning. Copyright 2008 HFLINK 26

27 Varför USB? Alla ALE QRG för Amatör Radio is USB, inklusive frekvenser under 10MHz. USB är Internationell Standard för ALE. USB medger samtrafik med andra tjänster, myndigheter & organisationer. USB medger snabbare scanning på KV. Copyright 2008 HFLINK 27

28 Allt om ALE Frekvenser ALE s frekvenser är kordinerade med IARU:s Regionala bandplaner, & följer de regler respektive land kräver. Minst en ALE talkanal (SSB) på varje KV-band är tillgänglig i varje IARU region världen över. En ALE datakanal på varje KV-band används för Sounding Station Identification sändningar & HF-Network text/data. KV frekvener är en delad resurs, så det finns ingen garanti för en ledig frekvens om en ALE kanal är upptagen, används en alternativ kanal automatiskt av systemet. Ham-Friendly ALE tekniker för sounding & kanalsökning är speciellt framtagna av radioamatörer för att minska ev störningsrisker & för att göra ALE möjligt för amatörradio genom ett system för automatisk avkänning av upptagna kanaler. Copyright 2008 HFLINK 28

29 ALE Signalering Standard FED-1045 or MIL-STD Bandbredd 2kHz Modulationstyp 8FSK - single ton (8 ton frekvenser) Audio Shift Frekvenser Symbol Rate (baud) Hastighet (raw bit rate) Känslighet Kompatibiltet 750Hz - 250Hz mellanrum 125 Symbols / Sekund Basic 375 Bits Per Sekund. (Upp til 4800 BPS med 8PSK fast ARQ data format i ALE systemet) - 4dB SNR Amatörspecad SSB Transceiver utan speciella ALC krav Copyright 2008 HFLINK 29

30 ALE Signal RF Spectrum 8 Frekvens -23dBc Liknande bandbred som tex SSB Tal, SSTV, PACTORIII, eller DV. 2 khz Bandbredd 10dB/DIV 500Hz/DIV Copyright 2008 HFLINK 30

31 ALE Signal Vattenfall Copyright 2008 HFLINK 31

32 Exempel av Icom 756pro ham transceiver med PCALE Quiet Relay Scanning and Sounding Copyright 2008 HFLINK 32

33 ALE ALE ALE ALE HFN Pilot Station HF Relay Diagram Copyright 2008 HFLINK 33

34 ALE ALE ALE SMS and HF VIA PILOT STATION Diagram Copyright 2008 HFLINK 34

35 ALE - SMS Vad är ALE - SMS? Ett kort telefon-text eller epost meddelande sänt via en HFN Pilot station mha ALE Copyright 2008 HFLINK 35

36 SMS MEDDELANDE SKICKAT VIA FRONTPANELEN PÅ EN TYPISK ALE HF TRANSCEIVER (IC-F7000) Copyright 2008 HFLINK 36

37 ALE - SMS TEXT MSG Meddelande tas imot via internet eller GSM/3G Copyright 2008 HFLINK 37

38 ALE - SMS TEXT MSG Meddelande via internet & Epost Copyright 2008 HFLINK 38

39 ALE under Katrina Fordonspos. (GPS) Station status SMS Copyright 2008 HFLINK 39

40 Internationell Amatör Radio ALE är ett öppet nät Alla organisiationer & enskilda amatörer är välkommna att använda HFLINK (HFN) nätverk & dess frekvenser när som helst. Använd det som ett interoperativt sammanlänknings nät. Använd ALE s gemensama frekvenser för att anropa varandra, eller skapa eget nät med ert eget unika netcall. Gör era QSO på frekvensen efter behov, eller flytta (QSY) till er normala samverkans frekvens. Copyright 2008 HFLINK 40

41 Exempel ALE Net Calls ALE netcalls har 3 tecken HAM = Ham radio emergency stations RED = Red Cross SAT = SATERN ARR = ARRL ARE = ARES RAY = Raynet RAC = Radio Amateurs of Canada IAR = IARU RCS = RACES SBD = SBDR SAL = Salvation Army Other examples: CAA = California ARES ALA = Alabama ARES MCA = Monroe County ARES Copyright 2008 HFLINK 41

42 Frågor? Copyright 2008 HFLINK 42

43 ALE för Internationell Amatör Radio Kommunikation för Nödtrafik & Katastrofhjälp Ursprungligen en presentation vid IARU Global Amateur Radio Emergency Communications Conference av Bonnie Crystal KQ6XA och Alan Barrow KM4BA Mer information: HFLINK.NET Copyright 2008 HFLINK 43
