1 Page 1/12 Airmail och modem En introduktion till över kortvåg. Skrivet av Staffan Åslund

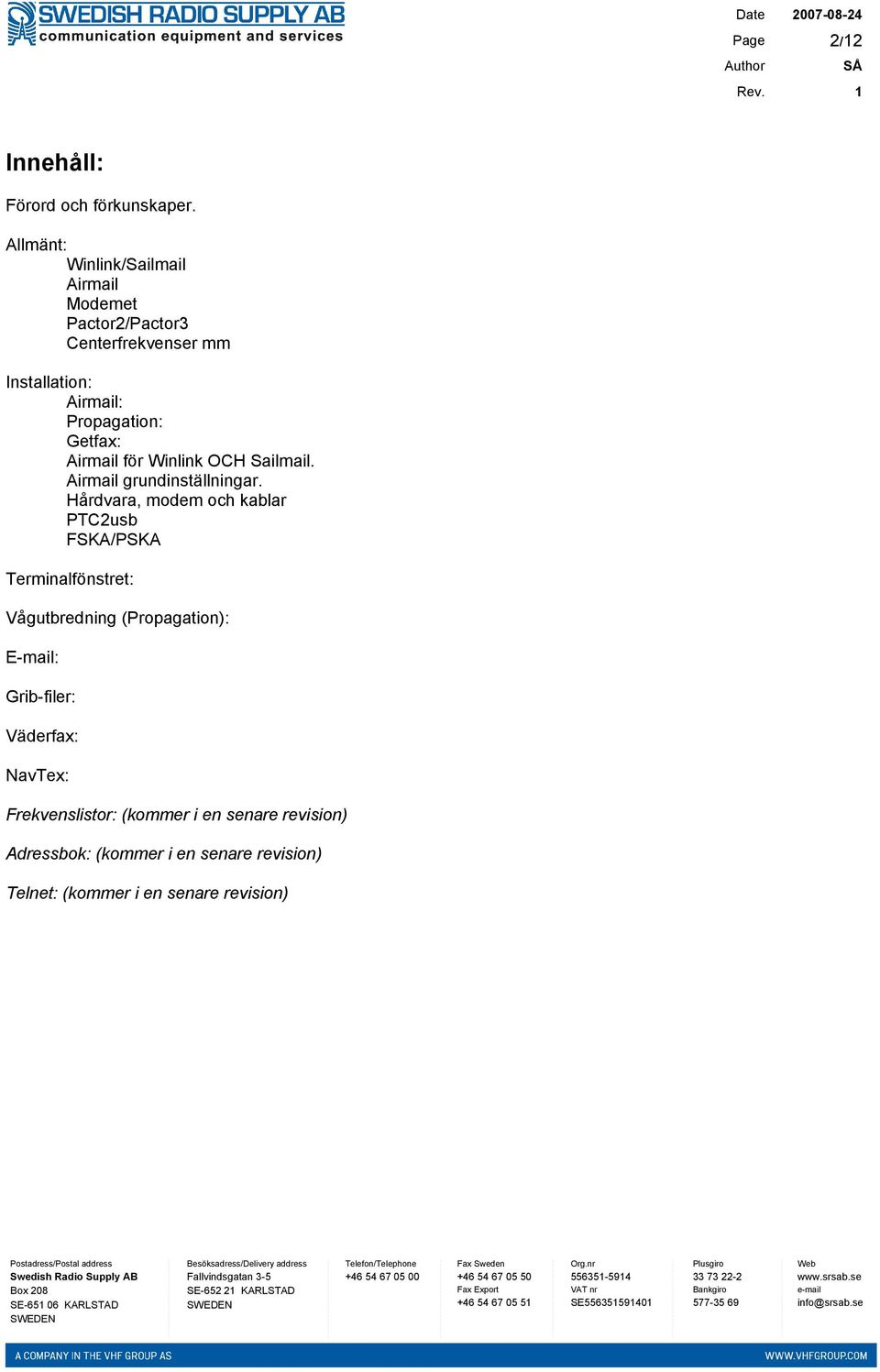

2 Page 2/12 Innehåll: Förord och förkunskaper. Allmänt: Winlink/Sailmail Airmail Modemet Pactor2/Pactor3 Centerfrekvenser mm Installation: Airmail: Propagation: Getfax: Airmail för Winlink OCH Sailmail. Airmail grundinställningar. Hårdvara, modem och kablar PTC2usb FSKA/PSKA Terminalfönstret: Vågutbredning (Propagation): Grib-filer: Väderfax: NavTex: Frekvenslistor: (kommer i en senare revision) Adressbok: (kommer i en senare revision) Telnet: (kommer i en senare revision)

3 Page 3/12 Förord och förkunskaper: Detta är en kom-i-gång guide på svenska för Airmail. Den är skriven så att det ska vara enkelt att förstå, utan speciella förkunskaper. Vissa saker är svårt att skriva enkelt, men det är i det flesta fall lite överkurs. Det kan vara bra att läsa igenom i alla fall. Några saker som inte beskrivs i texten. Prefix: 1MHz = 1000kHz 1kHz = 1000Hz Radiofrekvenser i den här texten är skrivna i khz. Detta för att Airmail mm anger frekvenser så. Står det 7033,9 betyder det alltså 7033,9kHz, vilket är samma sak som 7,0339MHz, eller om man så vill, Hz. Hittar du fel i texten eller tycker att något saknas, kontakta SRS så fixar vi till det.

4 Page 4/12 Allmänt: Winlink / Sailmail: Det finns två system för att skicka och ta emot mail. Sailmail för seglare med marint HF-certifikat, och Winlink för radioamatörer. WinLink Sailmail Kostnad/år Gratis 250USD Trafiktid 30min-60min per dygn (beroende på PMBO) 90min/vecka sida Tjänsten i korthet: Systemet består av en central server (CMS) som skickar och tar emot mail från internet. Dessutom finns ett antal lokala servrar (PMBO) runt om i världen som användare kan ansluta till. När du skickar ett mail till internet, hamnar det hos den PMBO du anslöt till. Sedan skickas det vidare till en CMS och vidare ut på internet. När du tar emot ett mail från internet kommer det först till en CMS. Därifrån skickas det till den PMBO som du senast anslöt till. När du ansluter till PMBO:n hämtas mailet till dig. Om du ansluter en annan PMBO skickas ett meddelande till CMS att du har bytt PMBO. CMS kommer då att skicka mailet till den nya PMBO:n och när du hämtar mailet (nästa gång du ansluter) skickas ett meddelande till den förra PMBO:n om att du har hämtat mailet från en annan PMBO, och det kan tas bort. Airmail: Airmail är klientprogrammet som används både till Winlink och Sailmail. Det ser ut och fungerar ungefär som ett vanligt mailprogram, tex Outlook Express. Man skriver ett mail som då hamnar i utkorgen. Terminalfönstret används precis som fjärranslutningar i Windows. Öppna terminalen, koppla upp mot nätet, programmet skickar i utkorgen och tar emot mail till inkorgen och kopplar sedan ner anslutningen.

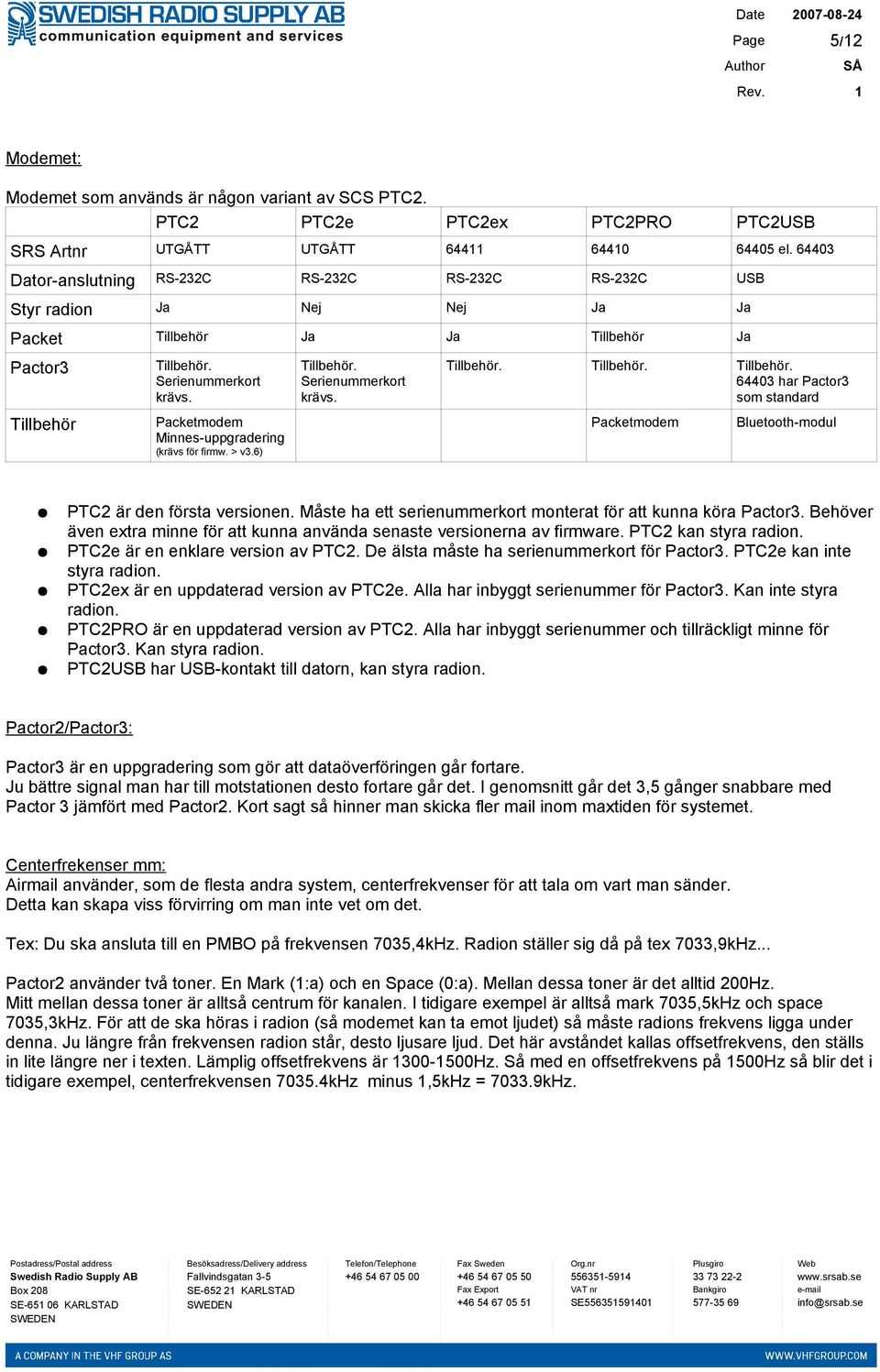

5 Page 5/12 Modemet: Modemet som används är någon variant av SCS PTC2. PTC2 PTC2e PTC2ex PTC2PRO PTC2USB SRS Artnr UTGÅTT UTGÅTT el Dator-anslutning RS-232C RS-232C RS-232C RS-232C USB Styr radion Ja Nej Nej Ja Ja Packet Tillbehör Ja Ja Tillbehör Ja Pactor3 Tillbehör Tillbehör. Serienummerkort krävs. Packetmodem Minnes-uppgradering (krävs för firmw. > v3.6) Tillbehör. Serienummerkort krävs. Tillbehör. Tillbehör. Tillbehör har Pactor3 som standard Packetmodem Bluetooth-modul PTC2 är den första versionen. Måste ha ett serienummerkort monterat för att kunna köra Pactor3. Behöver även extra minne för att kunna använda senaste versionerna av firmware. PTC2 kan styra radion. PTC2e är en enklare version av PTC2. De älsta måste ha serienummerkort för Pactor3. PTC2e kan inte styra radion. PTC2ex är en uppdaterad version av PTC2e. Alla har inbyggt serienummer för Pactor3. Kan inte styra radion. PTC2PRO är en uppdaterad version av PTC2. Alla har inbyggt serienummer och tillräckligt minne för Pactor3. Kan styra radion. PTC2USB har USB-kontakt till datorn, kan styra radion. Pactor2/Pactor3: Pactor3 är en uppgradering som gör att dataöverföringen går fortare. Ju bättre signal man har till motstationen desto fortare går det. I genomsnitt går det 3,5 gånger snabbare med Pactor 3 jämfört med Pactor2. Kort sagt så hinner man skicka fler mail inom maxtiden för systemet. Centerfrekenser mm: Airmail använder, som de flesta andra system, centerfrekvenser för att tala om vart man sänder. Detta kan skapa viss förvirring om man inte vet om det. Tex: Du ska ansluta till en PMBO på frekvensen 7035,4kHz. Radion ställer sig då på tex 7033,9kHz... Pactor2 använder två toner. En Mark (1:a) och en Space (0:a). Mellan dessa toner är det alltid 200Hz. Mitt mellan dessa toner är alltså centrum för kanalen. I tidigare exempel är alltså mark 7035,5kHz och space 7035,3kHz. För att de ska höras i radion (så modemet kan ta emot ljudet) så måste radions frekvens ligga under denna. Ju längre från frekvensen radion står, desto ljusare ljud. Det här avståndet kallas offsetfrekvens, den ställs in lite längre ner i texten. Lämplig offsetfrekvens är Hz. Så med en offsetfrekvens på 1500Hz så blir det i tidigare exempel, centerfrekvensen kHz minus 1,5kHz = kHz.

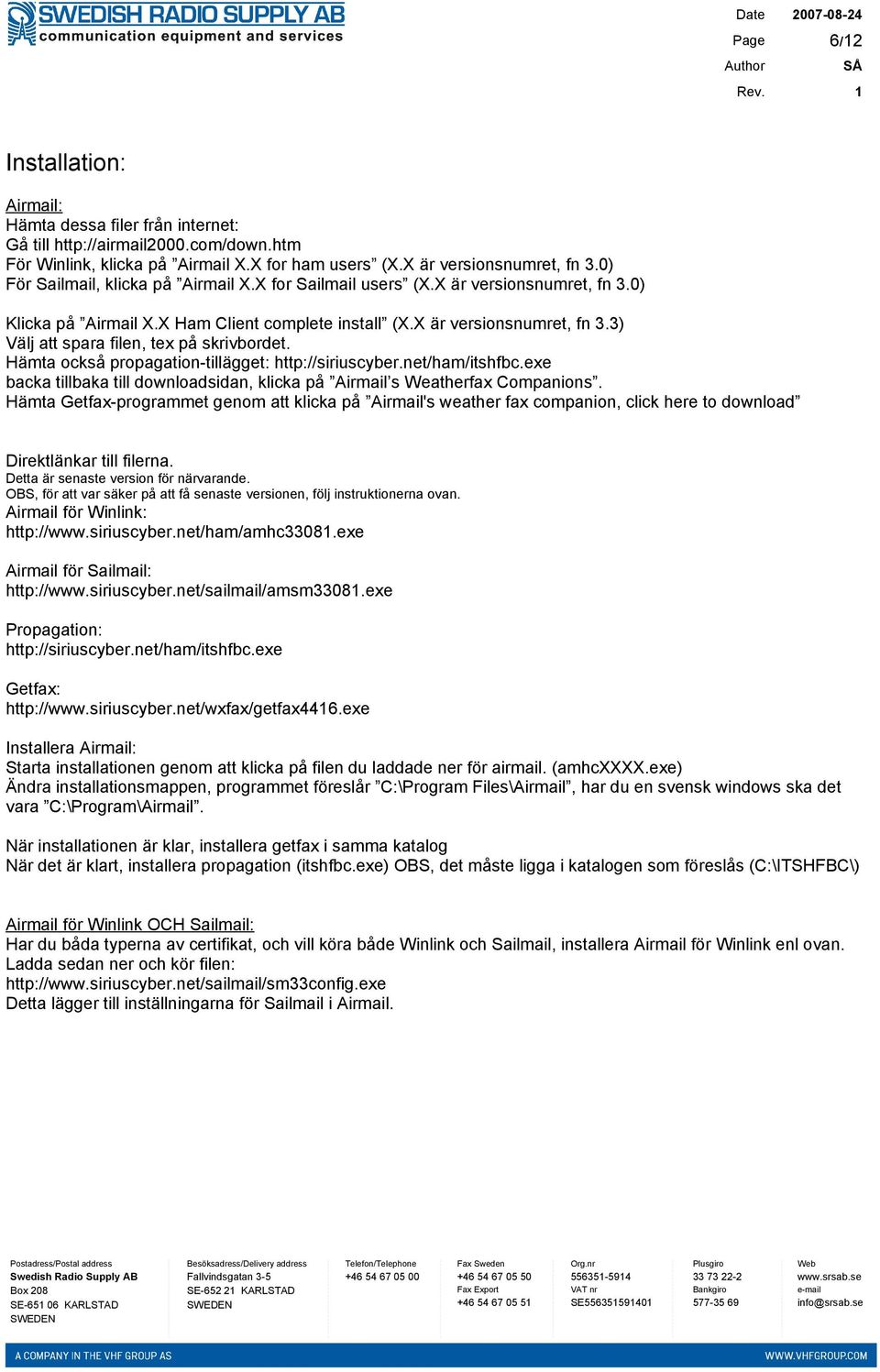

6 Page 6/12 Installation: Airmail: Hämta dessa filer från internet: Gå till För Winlink, klicka på Airmail X.X for ham users (X.X är versionsnumret, fn 3.0) För Sailmail, klicka på Airmail X.X for Sailmail users (X.X är versionsnumret, fn 3.0) Klicka på Airmail X.X Ham Client complete install (X.X är versionsnumret, fn 3.3) Välj att spara filen, tex på skrivbordet. Hämta också propagation-tillägget: backa tillbaka till downloadsidan, klicka på Airmail s Weatherfax Companions. Hämta Getfax-programmet genom att klicka på Airmail's weather fax companion, click here to download Direktlänkar till filerna. Detta är senaste version för närvarande. OBS, för att var säker på att få senaste versionen, följ instruktionerna ovan. Airmail för Winlink: Airmail för Sailmail: Propagation: Getfax: Installera Airmail: Starta installationen genom att klicka på filen du laddade ner för airmail. (amhcxxxx.exe) Ändra installationsmappen, programmet föreslår C:\Program Files\Airmail, har du en svensk windows ska det vara C:\Program\Airmail. När installationen är klar, installera getfax i samma katalog När det är klart, installera propagation (itshfbc.exe) OBS, det måste ligga i katalogen som föreslås (C:\ITSHFBC\) Airmail för Winlink OCH Sailmail: Har du båda typerna av certifikat, och vill köra både Winlink och Sailmail, installera Airmail för Winlink enl ovan. Ladda sedan ner och kör filen: Detta lägger till inställningarna för Sailmail i Airmail.

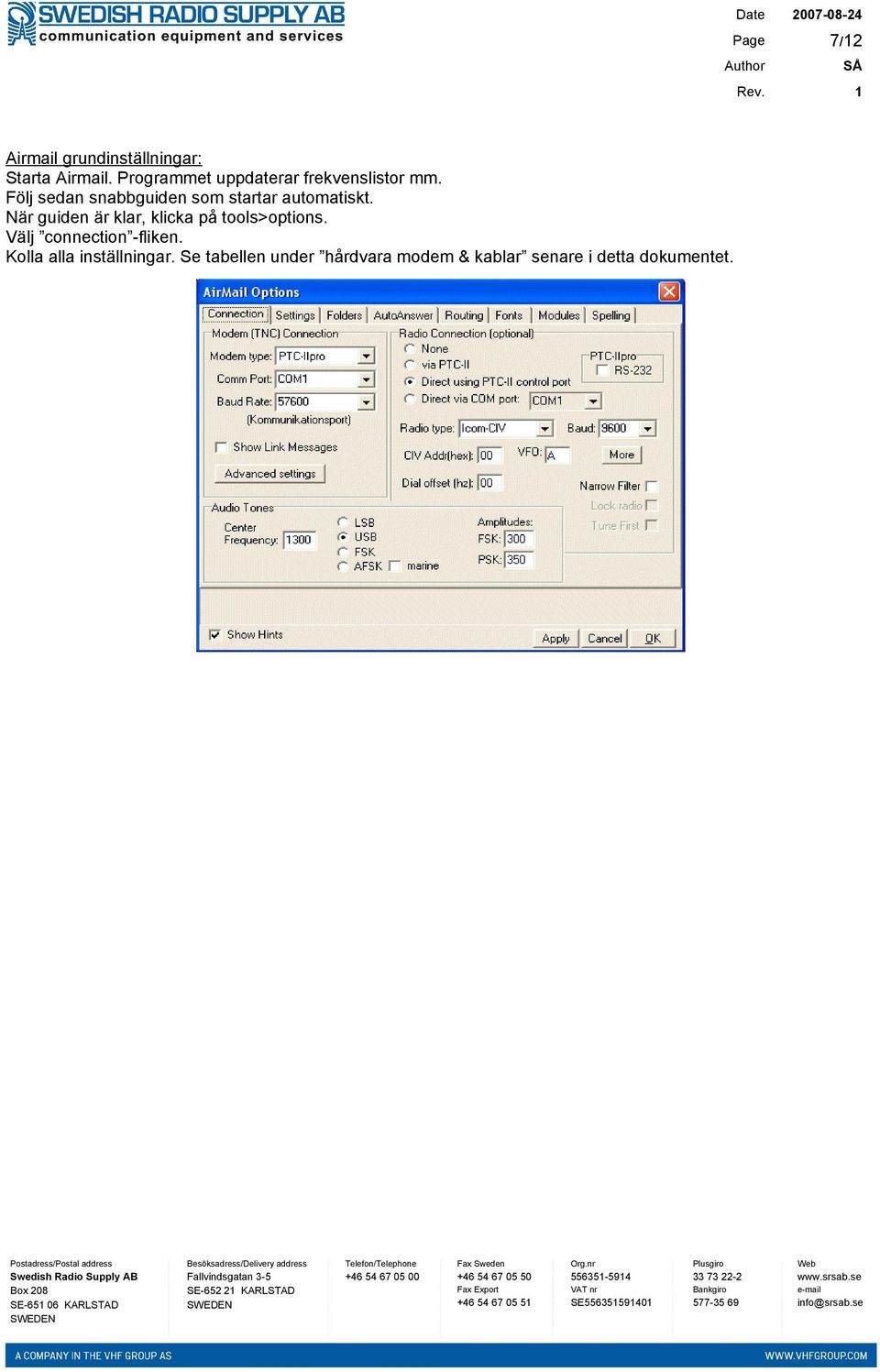

7 Page 7/12 Airmail grundinställningar: Starta Airmail. Programmet uppdaterar frekvenslistor mm. Följ sedan snabbguiden som startar automatiskt. När guiden är klar, klicka på tools>options. Välj connection -fliken. Kolla alla inställningar. Se tabellen under hårdvara modem & kablar senare i detta dokumentet.

8 Page 8/12 Hårdvara Modem & Kablar: Enklaste sättet att koppla modemet till radion, är att köpa färdiga kablar. Vi har det flesta modeller i lager. Har du ett modem som kan styra radion, och en radio som kan styras, så ska det vara 2 kablar mellan modem och radion, Audio och Control. Modemet får i de flesta fall spänningsmatning från radion, via Audiokabeln. Inställningarna i Airmail blir olika för olika radiomodeller. Några exempel: IC-706Mk2G IC-M801E IC-M802 IC-M710RT IC-M710 IC-718 IC-707 AudioKabel Special * 64417* (**) Styrkabel Special Special 64423*** Audiokontakt ACC AF/MOD ACC ACC1* ACC1** ACC ACC1 Styrkontakt Remote Remote Remote CLONE*** CLONE*** Remote Remote Inställningar i Airmail: Radio type ICOM CI-V IC-M802 IC-M802 IC-M710RT IC-M710 ICOM CI-V ICOM CI-V Address RS-232 NEJ JA JA NEJ*** NEJ*** NEJ NEJ FSK 200? 400?? PSK 200? 300?? Inställningar i Radion: Remote IF - RS-232C RS-232C Pin (Clone)*** Pin (Clone)*** - - Remote Mod - AF/MOD AF/MOD * Kan även använda en Special-kabel till AF/MOD-kontakten om den finns och är ledig. ** GMDSS-Versionen måste byggas om för att få en ACC1 *** Kan även använda en Special-kabel till REMOTE-kontakten (Använd i så fall RS-232 / D-Sub). Alla radio som ska styras ska ställas på Direct using PTC-II controlport Dial offset ska alltid vara 00 Centerfrequency 1300 USB OBS!!! På en radio där du inte behöver välja REMOTE MOD (Tex på en amatörradio) så kommer mikrofonen att vara inkopplad vid sändning. Det kommer alltså att höras i bakgrunden vad du pratar om när du sitter vid datorn. Koppla därför ur mikrofonen när du skickar. PTC2usb: Modemet PTC2usb har en inbyggd RS232-till-USB-omvandlare. Därför kommer drivrutinen göra att datorn hittar modemet som en com-port. Vilken com-port det blir beror på hur många andra liknande produkter du har haft installerade. För att få reda på vilket com-port-nummer som modemet är anslutet till, högerklicka på Den här datorn. Välj Egenskaper Välj fliken Maskinvara. Klicka på Enhets hanteraren. Se under Portar (COM & LPT) så ska modemet finnas med där. Det står tex. PTC2usb (COM76). Då är det alltså com76 som ska skrivas in under tools>options i Airmail.

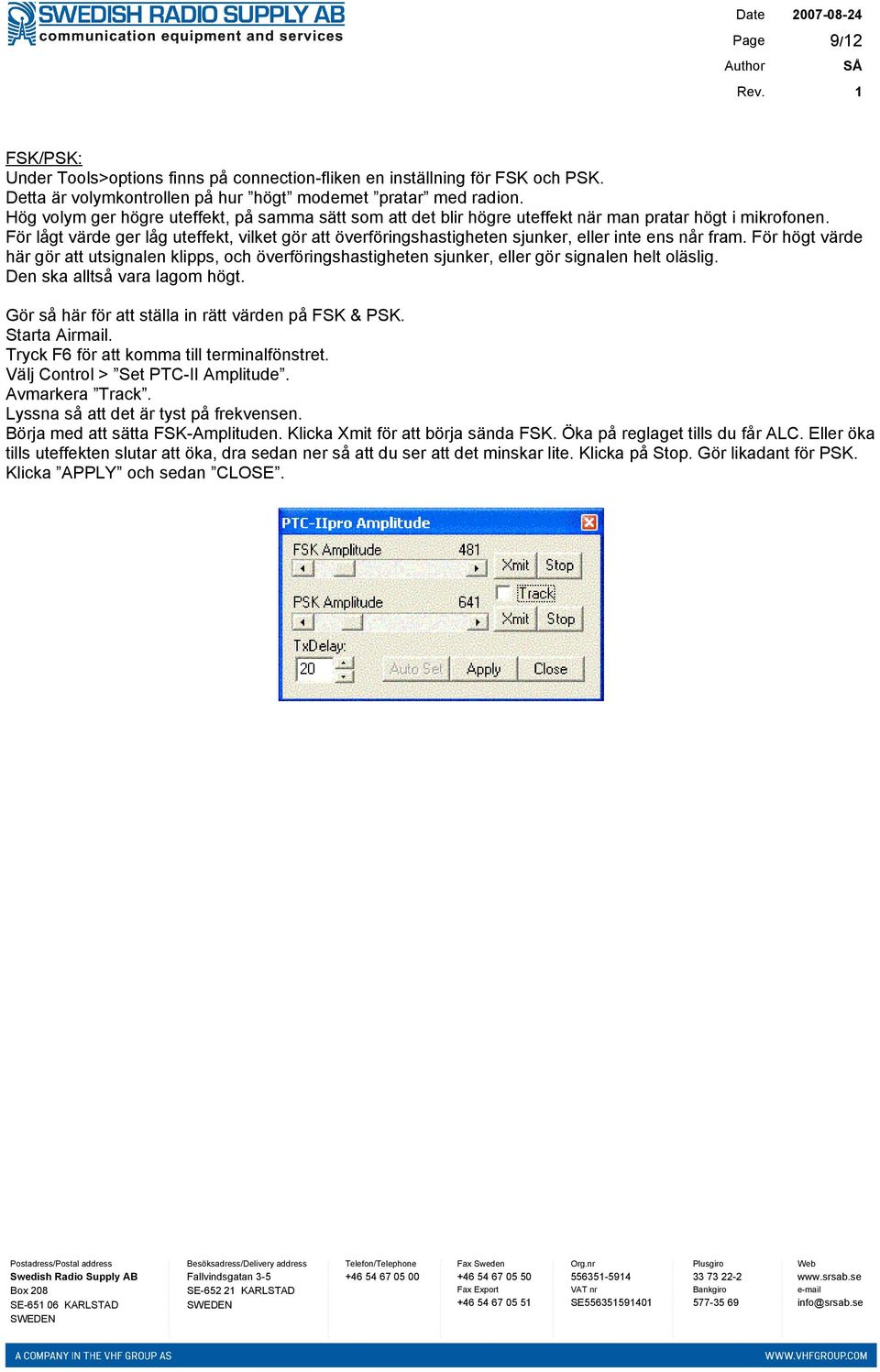

9 Page 9/12 FSK/PSK: Under Tools>options finns på connection-fliken en inställning för FSK och PSK. Detta är volymkontrollen på hur högt modemet pratar med radion. Hög volym ger högre uteffekt, på samma sätt som att det blir högre uteffekt när man pratar högt i mikrofonen. För lågt värde ger låg uteffekt, vilket gör att överföringshastigheten sjunker, eller inte ens når fram. För högt värde här gör att utsignalen klipps, och överföringshastigheten sjunker, eller gör signalen helt oläslig. Den ska alltså vara lagom högt. Gör så här för att ställa in rätt värden på FSK & PSK. Starta Airmail. Tryck F6 för att komma till terminalfönstret. Välj Control > Set PTC-II Amplitude. Avmarkera Track. Lyssna så att det är tyst på frekvensen. Börja med att sätta FSK-Amplituden. Klicka Xmit för att börja sända FSK. Öka på reglaget tills du får ALC. Eller öka tills uteffekten slutar att öka, dra sedan ner så att du ser att det minskar lite. Klicka på Stop. Gör likadant för PSK. Klicka APPLY och sedan CLOSE.

10 Page 10/12 Terminalfönstret: Terminalfönstret fungerar ungefär på samma sätt som fjärranslutningar i Windows. Det används alltså för att skapa en anslutning till nätverket (Winlink eller sailmail). Starta terminalen genom att klicka Modules>HF-terminal. Terminalen initierar modemet och gör klart för att sända. Välj motstation (PMBO) i den vänstra listan och frekvens i den högra. (Se även Propagation nedan) P3 efter frekvensen betyder att den kanalen är för Pactor3. Lyssna så att kanalen är ledig. Klicka på den gröna ringen uppe till vänster för att ansluta. Vill du ansluta till en kompis eller någon annan utan att använda en PMBO, skriv anropssignalen och frekvensen direkt i listan. Får du inget svar kan det bero på flera saker: Fel frekvens för den här tiden på dygnet. För långt borta för att nå med den antenn du använder. Motstationen kan vara upptagen på en annan av de frekvenser som den scannar. mm... Kom ihåg: Winlink och sailmails centralserver skickar dina meddelanden till den PMBO du senast anslöt till. Byter du PMBO så kommer du inte att ha några mail där förrän nästa gång du ansluter. Winlink registrerar dig som användare första gången du ansluter till en PMBO. Motstation Frekvens Klicka för att ansluta. Grön när allt är klart

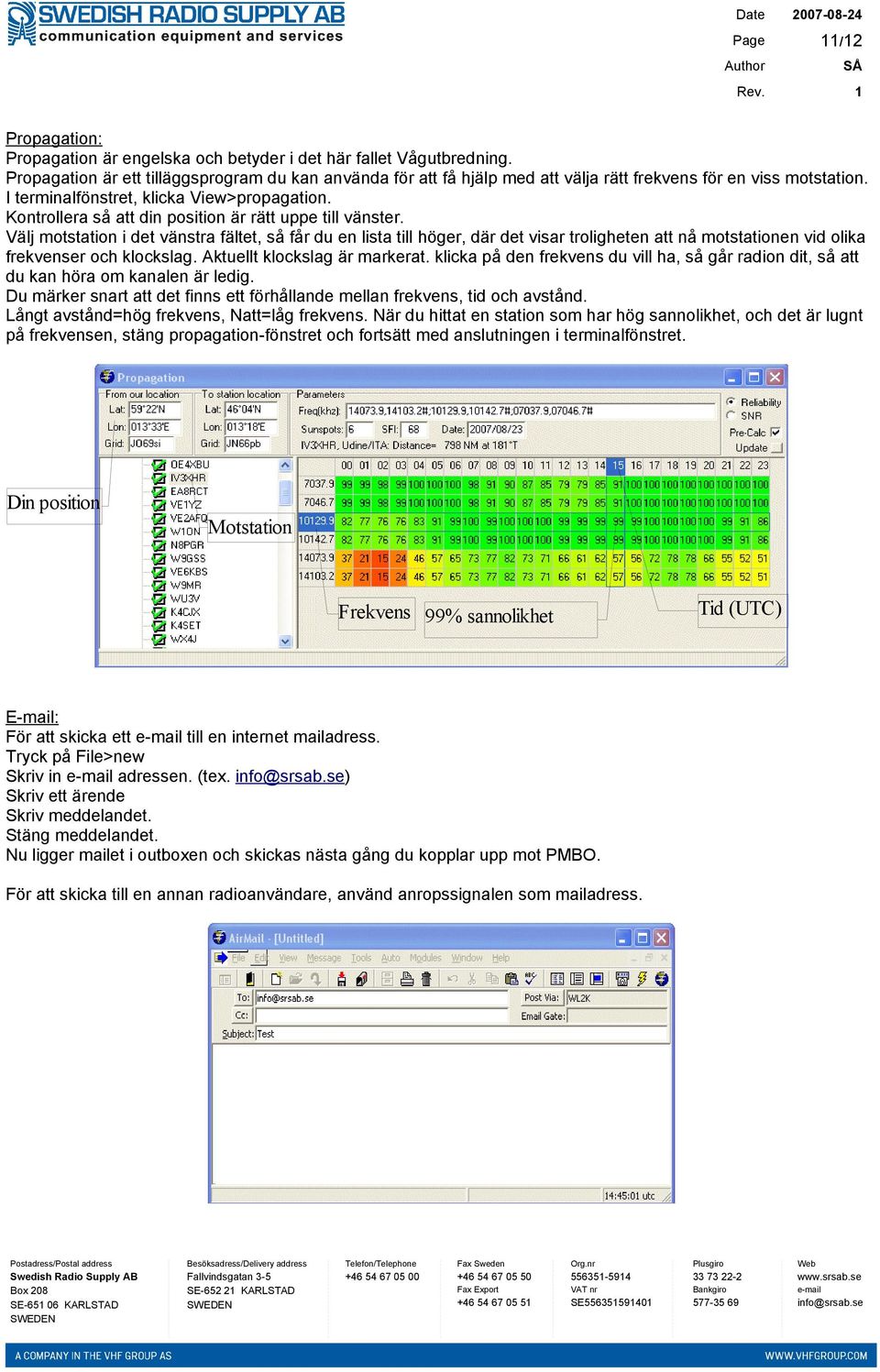

11 Page 11/12 Propagation: Propagation är engelska och betyder i det här fallet Vågutbredning. Propagation är ett tilläggsprogram du kan använda för att få hjälp med att välja rätt frekvens för en viss motstation. I terminalfönstret, klicka View>propagation. Kontrollera så att din position är rätt uppe till vänster. Välj motstation i det vänstra fältet, så får du en lista till höger, där det visar troligheten att nå motstationen vid olika frekvenser och klockslag. Aktuellt klockslag är markerat. klicka på den frekvens du vill ha, så går radion dit, så att du kan höra om kanalen är ledig. Du märker snart att det finns ett förhållande mellan frekvens, tid och avstånd. Långt avstånd=hög frekvens, Natt=låg frekvens. När du hittat en station som har hög sannolikhet, och det är lugnt på frekvensen, stäng propagation-fönstret och fortsätt med anslutningen i terminalfönstret. Din position Motstation Frekvens 99% sannolikhet Tid (UTC) För att skicka ett till en internet mailadress. Tryck på File>new Skriv in adressen. (tex. ) Skriv ett ärende Skriv meddelandet. Stäng meddelandet. Nu ligger mailet i outboxen och skickas nästa gång du kopplar upp mot PMBO. För att skicka till en annan radioanvändare, använd anropssignalen som mailadress.

12 Page 12/12 GRIB-Filer: Väderinformation kan man få som GRIB-filer. Enklaste sättet att göra detta är genom katalogtjänsten i Airmail. Välj Window>Catalogs. Välj Saildocs > grib files. Markera på kartan det område du vill ha väderinfo om. Klicka på Request -knappen. I parameter-rutan som kommer upp, Kryssa i hur många dagar du vill ha filer för, och vilken typ av data (vågor, regn etc) du vill ha. Tryck sedan Send. Du kan då se i Outboxen att det ligger ett mail där och väntar på att bli skickat. Nästa gång du kopplar upp till en PMBO så skickas mailet till Saildocs, som skickar tillbaka de gribfiler du ville ha. Snabb sammanfattning: Öppna catalogs, välj område och typ av data. Koppla upp till en PMBO. Vänta en stund. (ca30min) Koppla upp igen (till samma PMBO) så hämtas dina gribfiler. Nu ligger det mail i inboxen med Grib-filer bifogade. Dubbelklicka för att visa i Viewfax. VäderFax: Airmail kan även ta emot väderfax, med hjälp av tillägget Getfax (som du har installerat om du följde installationsinstruktionen tidigare). För att ta emot ett väderfax, klicka på Modules>getfax. I getfax-fönstret, klicka på Mode>fax. Välj sedan en sändarstation och frekvens, precis som man gör i terminalfönstret. Sedan är det bara att vänta på att faxen ska komma in. Alla fax lägger sig som mail med bifogade filer i airmails inbox. Navtex: Airmail kan även ta emot Navtex, med hjälp av tillägget Getfax (som du har installerat om du följde installationsinstruktionen tidigare). Gör likadant som för väderfax, men välj mode>navtex istället för fax.
