Snabbmanual ICOM IC-R3

Transkript

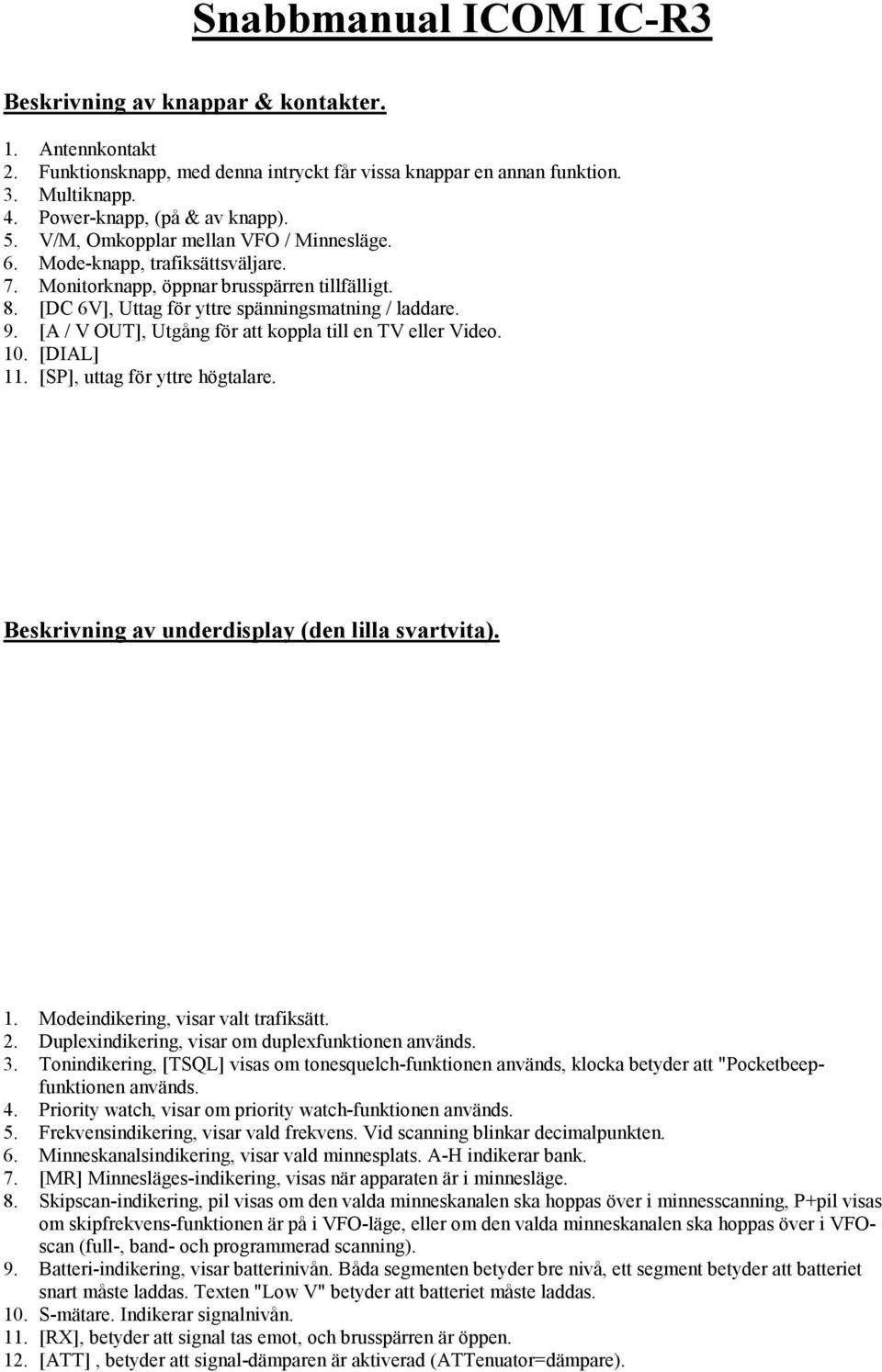

1 Snabbmanual ICOM IC-R3 Beskrivning av knappar & kontakter. 1. Antennkontakt 2. Funktionsknapp, med denna intryckt får vissa knappar en annan funktion. 3. Multiknapp. 4. Power-knapp, (på & av knapp). 5. V/M, Omkopplar mellan VFO / Minnesläge. 6. Mode-knapp, trafiksättsväljare. 7. Monitorknapp, öppnar brusspärren tillfälligt. 8. [DC 6V], Uttag för yttre spänningsmatning / laddare. 9. [A / V OUT], Utgång för att koppla till en TV eller Video. 10. [DIAL] 11. [SP], uttag för yttre högtalare. Beskrivning av underdisplay (den lilla svartvita). 1. Modeindikering, visar valt trafiksätt. 2. Duplexindikering, visar om duplexfunktionen används. 3. Tonindikering, [TSQL] visas om tonesquelch-funktionen används, klocka betyder att "Pocketbeepfunktionen används. 4. Priority watch, visar om priority watch-funktionen används. 5. Frekvensindikering, visar vald frekvens. Vid scanning blinkar decimalpunkten. 6. Minneskanalsindikering, visar vald minnesplats. A-H indikerar bank. 7. [MR] Minnesläges-indikering, visas när apparaten är i minnesläge. 8. Skipscan-indikering, pil visas om den valda minneskanalen ska hoppas över i minnesscanning, P+pil visas om skipfrekvens-funktionen är på i VFO-läge, eller om den valda minneskanalen ska hoppas över i VFOscan (full-, band- och programmerad scanning). 9. Batteri-indikering, visar batterinivån. Båda segmenten betyder bre nivå, ett segment betyder att batteriet snart måste laddas. Texten "Low V" betyder att batteriet måste laddas. 10. S-mätare. Indikerar signalnivån. 11. [RX], betyder att signal tas emot, och brusspärren är öppen. 12. [ATT], betyder att signal-dämparen är aktiverad (ATTenuator=dämpare).

2 Beskrivning av Färgdisplay. Färgdisplayen har 6 olika lägen, enkel, multifunktion, bandscope, riktningsvisare, TV och amatör TV (endast 1200/2400banden). Tryck [FUNC]+[MULTI] i 2 sekunder för att starta färgdisplayen (om den är avstängd). Tryck [FUNC]+[MULTI] snabbt för att byta mellan displaytyperna. Tryck [FUNC]+[MULTI] i 2 sekunder för att stänga av färgdisplayen igen. När färgdisplayen används indikerar underdisplayen batterispänningen. För närmare beskrivning, läs vidare i Avancerade inställningar. Förord. För att förenkla lite i texten kommer vissa förkortningar att göras. Bl.a. kommer Multi-knapp funktionerna att skrivas så här. [MULTI] = Multiknappen(3) uppåt eller neråt, tex för att öka resp minska volymen. [MULTI] = Multiknappen(3) vänster eller höger, tex för att stega frekvensområde uppåt resp neråt. [MULTI] = Multiknappen(3) vänster. [MULTI] = Multiknappen(3) höger. [MULTI] = Multiknappen(3) uppåt. [MULTI] = Multiknappen(3) nedåt. Start av mottagaren. Se till att batteriet är laddat, tryck sedan [POWER] (knapp 4). För att justera volymen (ljudstyrkan). Volymen justeras genom att trycka [MULTI]. Vald volym visas i subdisplayen "------" betyder avstängd, "oooooo" betyder full volym. För att justera brusspärren (squelch). Brusspärren används för att slippa lyssna på bruset som finns när det inte finns någon signal. Brusspärren justeras genom att trycka monitorknappen(7) och samtidigt vrida dialratten(10). Första klicket på DIAL-ratten visar nuvarande inställning. "OPEN" betyder öppen brusspärr. "AUTO" betyder automatisk brusspärr. "Level 1" betyder nivå 1 (kan justeras 1-9). Normal inställning är "Auto". Inställning av en frekvens. Välj VFO-mode med [V/M] (knapp 5), tills det inte lyser [MR] i displayen (indikering 7). Välj band (frekvensområde) genom att trycka multifunktionsknappen (3) åt vänster eller höger. Vrid [DIAL]-ratten (10) tills rätt frekvens visas i displayen. Håll inne [FUNC] för snabbare stegning. Välj rätt trafiksätt med [MODE]-knappen (6) T.ex. FM, AM, WFM. Justering av steglängd (Steglängd = TS, Tuning Step). För att frekvensinställningen ska gå smidigt ska steglängden vara inställd på samma värde som det aktuella bandet kanalseparation (T.ex MHz polisbandet = 12,5kHz kanalseparation = 12,5kHz steglängd) Tryck och håll inne [MODE] (knapp 6) och vrid samtidigt [Dial]-ratten för att ställa in rätt värde. Justering av snabbstegning. För att tillfälligt öka steglängden kan man hålla inne [FUNC] samtidigt som man vrider på [DIAL]-ratten. Detta snabbstegningsläge går att ändra stegläng på. Man kan välja 100kHz,1MHz eller 10MHz. [FUNC](2)+[Multi](3) vänster eller höger för att välja steglängd. Siffran 8 visas i displayen, och symboliserar stelängden. 1 steg till höger om decimalpunkten symboliserar 100kHz steglängd. 1 steg till vänster om decimalpunkten symboliserar 1MHz steglängd. 2 steg till vänster om decimalpunkten symboliserar 10MHz steglängd.

3 Lagra en kanal till minnet. Denna radio har 400 minnesplatser fördelade på 8 banker (A-H), där man kan lagra ofta använda frekvenser. Ställ in en frekvens i VFO-läget (som ovan). Håll inne V/M(5) en sekund för att välja minnesplats, minnesplatsindikeringen (displaybeskr. 6) blinkar. (OBS om knappen hålls inne 2 sek skrivs den aktulla minnesplatsen över) Välj bank (A-H) genom att hålla in [FUNC](2) och samtidigt vrida DIAL-ratten(10). Välj minnesplats genom att vrida Dialratten(10) (UTAN att trycka FUNC). Tryck V/M(5) en sekund för att lagra VFO frekvensen till vald minnesplats. Använda minneskanaler. Tryck [V/M] tills att "MR" indikeras i displayen. Vrid Dial-ratten för att välja minnesplats, håll inne FUNC-knappen samtidigt för att välja bank. TV-mottagning. Tryck [MULTI] en eller flera gånger för att välja TV-bandet (texten"tv" visas i displayen tillsammans med kanalnumret tex "5CH" för TV-kanal 5. Vrid Dial-ratten (10) för att välja rätt tv-kanal (tryck FUNC-knappen samtidigt för att visa även de kanaler som är "skip"-markerade). Tryck [FUNC]+[MULTI] i 2 sekunder för att sätta på färgdisplayen. Vid behov kan de kanaler som inte skall visas skip-markeras, genom att trycka [FUNC]+[V/M] i 2sek (samma sätt för att ta bort skip-markeringen). Minnestömning. Frekvenser som har programmerats till minnet av misstag, kan tas bort genom att skriva över dem med en annan frekvens. Minnesplatsen kan också tömmas helt genom att göra som följer. Tryck V/M för att välja minnesläge. Välj den minnesplats som ska tömmas. Välj VFO-läge med V/M-knappen. Tryck V/M en sek för att visa vald minnesplats. Tryck V/M 3 sek för att tömma minnesplatsen. Tryck [MODE](6) för att återgå till VFO-läget. Minnesnamn. Minnesplatserna och scan-gränser kan döpas till ett namn för att lätt kännas igen. Namnet får vara max 6 tecken långt. Tryck [FUNC]+[MULTI] 2sekunder för att slå på färgdisplayen. Tryck [FUNC]+[MULTI] en eller flera gånger för att välja enkel eller multifunktionsskärm. (Minnesnamnet visas enbart på enkel och multifunktionsskärm). Välj minneskanalen som ska döpas. Tryck [FUNC]+[V/M] 2sekunder för att programmera namnet, (namnets första tecken blinkar). Vrid dialratten för att välja tecken. Tryck [MULTI] för att gå vidare till nästa tecken, (tryck [MULTI] för att backa). Fortsätt tills hela namnet är inprogrammerat. Tryck [V/M] för att lagra namnet och återgå till minnesläget. Att-funktionen (signaldämpning). Attenuatorn (dämparen) förhindrar att starka signaler överstyr mottagaren. Detta kan inträffa om man är nära en sändare, eller om signalen är mycket stark. Mottagaren har 4 nivåer för dämpning. Dämpningen fungerar enbart för frekvenser under MHz. Tryck [FUNC]+[SQL/ATT](samma som monitor (7)). Vrid Dialratten för att välja "ATT 1-4" eller stänga av Att-funktionen. (om färgdisplayen är på visar den "ATT 1-4", annars visar subdisplayen enbart "ATT" Tryck [SQL/ATT] för att gå ur Att-inställningsläget.

4 Tangentbordslåsning. Låsfunktionen används för att förhindra oavsiktliga knapptryckningar. Tryck [FUNC]+[Mode] 2 sekunder för att växla mellan tangenbordslås på / av. [POWER], [volym(multi )] och [SQL] påverkas inte av tangentbordslåset. Monitor-funktionen. Denna funktion används för att lyssna på svaga stationer, eller om man av annan anledning tillfälligt vill öppna brusspärren. Tryck och håll inne [SQL] för att öppna brusspärren. Scanning (sökning) Denna mottagare kan scanna på 6 olika sätt. Full scanning, söker alla frekvenser (0, ,095MHz) Programmerad scanning, söker mellan 2 scangränser som användaren programmerat. Valt band scanning, söker alla frekvenser i det valda bandet (frekvensområdet). Minnes scanning, söker alla minnesplatser eller minnesplatserna i en vald bank. Minnes skip scanning, samma som minnesscanning, men med möjlighet att sätta skip(hoppa över) på oönskade minnesplatser. Full-, Band- & Programmerad scanning. OBS, för programmerad scanning, se först "Programmering av scangränser" lite senare i texten. Välj VFO-mode med [V/M]. Tryck och håll inne [MULTI] och vrid samtidigt Dialratten för att välja "All" för full scan, "band" för valt band scanning, eller "Prog 0-24" för programmerad scanning. Släpp [MULTI] för att starta scanningen. Vrid Dial-ratten för att byta scanriktningen. För att stoppa scanningen, tryck [MULTI] igen. Minnes scanning. Välj minnes-läget med [V/M]. För minnesbankscanning, tryck [FUNC] och vrid på Dial-ratten för att välja bank. Tryck och håll inne [MULTI] och vrid samtidigt Dial-ratten för att välja "All" för att scanna alla minnen, "bank" för att endast scanna vald minnesbank. Släpp [MULTI] inne [FUNC] + [Multi ] för att starta scanningen. Vrid Dial-ratten för att byta scanriktningen. För att stoppa scanningen, tryck [MULTI] igen. Programmering av scangränser. Scangränser programmeras på samma sätt som minneskanaler. Scangränserna skiljer sig från de vanliga minnesplatserna genom att de skrivs 00a,00b etc upp till 24a, 24b, istället för som minneskanalerna A00-A99 etc. Scangränsen 00a är en startfrekvens, och 00b är en stoppfrekvens. Programmera en startfrekvens i scangräns 00a kom ihåg att ställa in rätt kanalsteg (TS) (tryck [FUNC](2)+[Multi](3) vänster eller höger för att välja steglängd (TS=TuningStep=steglängd). Programmera en stoppfrekvens i scangräns 00b, rätt kanalsteg (TS) även här. Starta programmerad scanning enligt beskrivning ovan. Texten "prog 0" betyder scangränserna 00a+00b, "prog 1" betyder scangränserna 01a+01b etc.

5 Avancerade inställningar. Displaylägen (färgdisplay). Färgdisplayen har 6 olika lägen. Enkel, Multifunktion, Spektrumdisplay, Riktningssökning, TV & AmatörTV. För att växla mellan olika lägen, tryck och håll inne [FUNC] + [Multi ] i 2 sekunder. Underdisplayen visar batterispänning när färgdisplayen används. Enkelt: Visar frekvens och TS (steglängd) tillsammans med övriga inställningar. Multifunktions: Visar samma saker som i enkelt läge, men nu även med S-meter (Signalstyrkemätare) och volyminställning. Spektrumdisplay: Visar ett stapeldiagram över valt frekvensområde (valbart +/- 5kHz till 500kHz). OBS att ljudet stängs av när spektrumdisplayen arbetar. För att lyssna på ljudet, tryck [MONI] så stoppas sökningen tillfälligt. Tryck och håll inne [FUNC] + [Multi ] i 2 sekunder för att starta färgdisplayen. Tryck [FUNC] + [Multi ] en eller flera gånger för att välja spektrumdisplay-läget. Välj önskad centerfrekvens. Tryck [FUNC] + [V/M] för att välja frekvensområde (+/- 5, 10, 20, 100 eller 500kHz). Tryck [FUNC] + [V/M] för att starta svep en gång. Tryck och håll inne 2 sek för att svepa kontinuerligt. Signalstyrkan på respektive frekvens visas som staplar, med början på centerfrekvensen. Vrid [DIAL]-ratten för att ändra centerfrekvensen om så önskas. Riktningssökning: Visar ett stapeldiagram med signalstyrka / tidsenhet. Om man har en riktantenn som man svänger runt, kan man på så vis enkelt söka fram, ungefär i vilken riktning en sändare befinner sig. TV: Man kan ställa in TV-kanalens frekvens direkt, istället för att använda TV-kanalnummer. Gör på samma sätt som vid vanlig TV-mottagning (se tidigare i texten) men välj frekvensbandet direkt istället för TV-kanalbandet. TVkanalerna har även 10 minnesplatser för ofta använda frekvenser. Använd dessa på samma sätt som för vanliga minnesplatser (se tidigare i texten). TV-kanalerna kan även sökas och lagras automatiskt. Välj TV-kanalbandet. Tryck och håll inne [FUNC] + [MULTI ] i två sekunder för att starta sökningen. Sökningen stoppar automatiskt när alla kanaler är genomsökta. AmatörTV (ATV): IC-R3 kan även visa amatörtv sändningar (FM TV) mellan MHz och MHz. Gör på samma sätt som för TVkanalfrekvens mottagning ovan, men tryck [FUNC] + [MULTI ] ytterligare en gång. Se till att inställd frekvens är inom MHz eller MHz. När amatörtv-läget är valt visas texten Ftv längst ner i underdisplayen.

6 Setmode. För att ändra generella inställningar finns ett setmode. Det används för att ändra bakgrundsfärg mm. Tryck och håll inne [FUNC] + [Multi ] i 2 sek för att starta färgdisplayen. Välj enkelt eller multifunktions-läge. Tryck [FUNC] + [MODE(SET)] för att gå till setmode. Vrid [DIAL]-ratten för att välja det som ska ställas om (t.ex. Backcolor = bakgrundsfärg). Tryck [MULTI ] för att ändra värdet (eller håll inne [FUNC] och vrid [DIAL]-ratten. Tryck [MODE(SET)] för att gå ur Setmode. De inställningar som kan ändras i setmode är: Tonesquelch = Subton. På eller Av. Tone freq. = Subtonfrekvens. Väljer vilken av de förprogrammerade subtonerna som skall användas. Duplex = Duplexriktning. Väljer åt vilket håll duplexoffset ska vara. Offset = Offsetvärde i MHz. Scan resume = Scanningåterstarttid. Hur länge scanningen står stilla efter att signalen har försvunnit. Pause scan = Tiden scanningen stannar när en signal hittas (går att återstarta innan signalen försvunnit). Priority = PriorityWatch Väljer en frekvens att prioritetsövervaka, (välj on, off, bell). Beep audio = Pipljud. Väljer knapp-pipets volym (välj volymstyrd eller välj en nivå). Light = Bakgrundsbelysning. Inställning för underdisplayens belysning. A.power off = Automatisk avstängning. Mottagaren kan stänga av sig själv om ingen knapp tryckt inom en tid. Power save = Strömspar. Väljer om strömspar funktionen ska vara på (Auto) eller av (OFF). Monitor = Monitor-knappens funktion kan ändras mellan momentan (PUSH), eller på/av (HOLD). Dial speedup = Dial-rattens acceleration. Gör att snabba Dial-vridningar ökar mer än normalt. Key lock = Väljer vilka kontroller som inte ska påverkas av tangentbordslås. Display = Väljer om färgdisplayen ska startas automatiskt när yttre DC-matning ansluts. Contrast = Inställning av färgdisplayens kontrast. Bright = Inställning av färgdisplayens ljushet. Back Color = Inställning av färgdisplayens bakgrundsfärg. Återställning (Reset). Återställer radions inställningar till leveransinställningarna. För att återställa radions fabriksinställningar utan att tömma minnesplatserna. Stäng av radion. Tryck och håll inne [FUNC] + [V/M] och tryck samtidigt [POWER]. För att göra radion precis som den var från fabriken (även borttagning av minnesplatser). Stäng av radion. Tryck och håll inne [FUNC] + [V/M] + [MONI] och tryck samtidigt [POWER].
