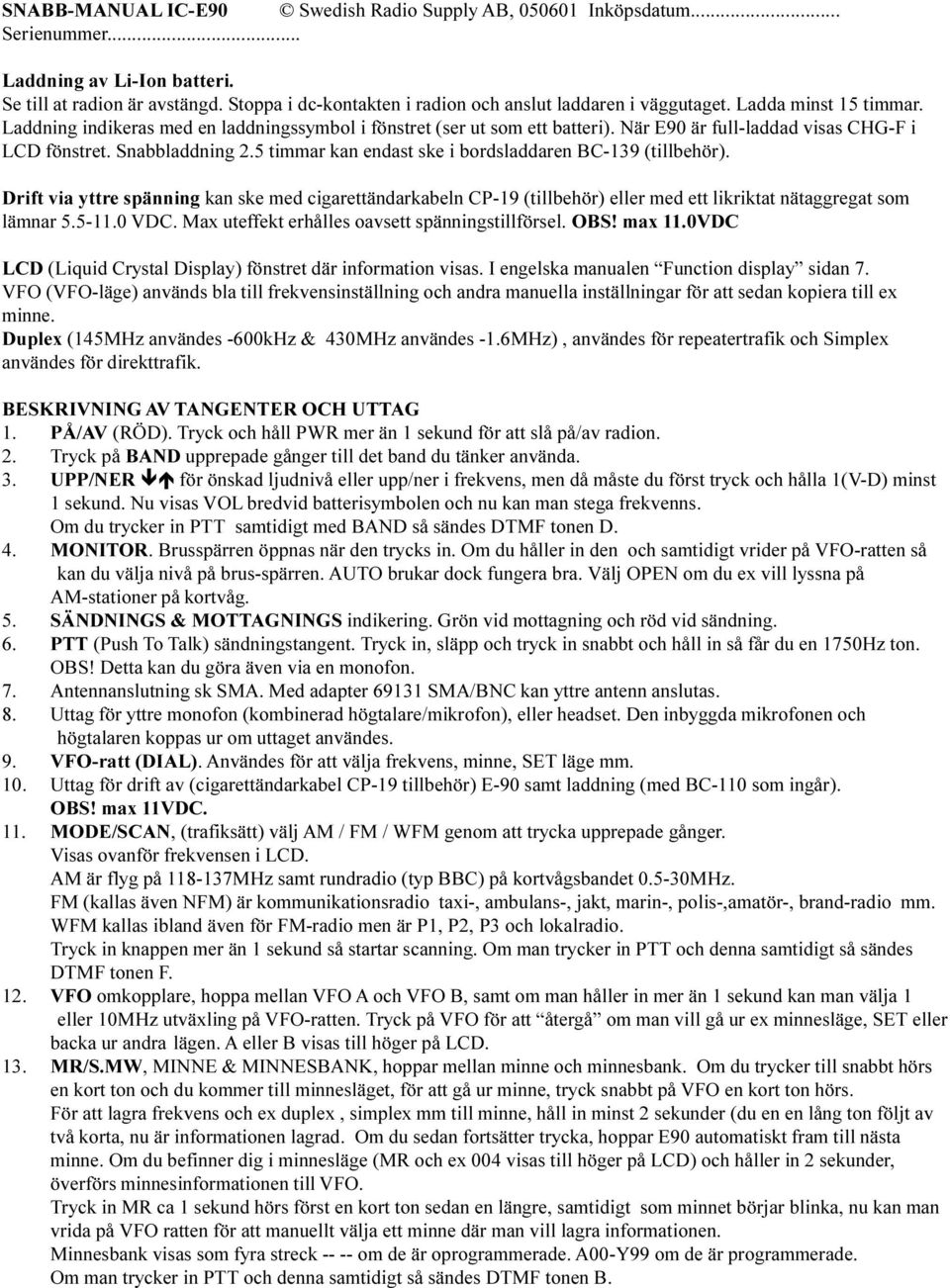

1 SNABB-MANUAL IC-E90 Swedish Radio Supply AB, Inköpsdatum Serienummer Laddning av Li-Ion batteri Se till at radion är avstängd Stoppa i dc-kontakten i radion och anslut laddaren i väggutaget Ladda minst 15 timmar Laddning indikeras med en laddningssymbol i fönstret (ser ut som ett batteri) När E90 är full-laddad visas CHG-F i LCD fönstret Snabbladdning 2 5 timmar kan endast ske i bordsladdaren BC-139 (tillbehör) Drift via yttre spänning kan ske med cigarettändarkabeln CP-19 (tillbehör) eller med ett likriktat nätaggregat som lämnar VDC Max uteffekt erhålles oavsett spänningstillförsel OBS! max 11 0VDC LCD (Liquid Crystal Display) fönstret där information visas I engelska manualen Function display sidan 7 VFO (VFO-läge) används bla till frekvensinställning och andra manuella inställningar för att sedan kopiera till ex minne Duplex (145MHz användes -600kHz & 430MHz användes -1 6MHz), användes för repeatertrafik och Simplex användes för direkttrafik BESKRIVNING AV TANGENTER OCH UTTAG 1 PÅ/AV (RÖD) Tryck och håll PWR mer än 1 sekund för att slå på/av radion 2 Tryck på BAND upprepade gånger till det band du tänker använda 3 UPP/NER êé för önskad ljudnivå eller upp/ner i frekvens, men då måste du först tryck och hålla 1(V-D) minst 1 sekund Nu visas VOL bredvid batterisymbolen och nu kan man stega frekvenns Om du trycker in PTT samtidigt med BAND så sändes DTMF tonen D 4 MONITOR Brusspärren öppnas när den trycks in Om du håller in den och samtidigt vrider på VFO-ratten så kan du välja nivå på brus-spärren AUTO brukar dock fungera bra Välj OPEN om du ex vill lyssna på AM-stationer på kortvåg 5 SÄNDNINGS & MOTTAGNINGS indikering Grön vid mottagning och röd vid sändning 6 PTT (Push To Talk) sändningstangent Tryck in, släpp och tryck in snabbt och håll in så får du en 1750Hz ton OBS! Detta kan du göra även via en monofon 7 Antennanslutning sk SMA Med adapter SMA/BNC kan yttre antenn anslutas 8 Uttag för yttre monofon (kombinerad högtalare/mikrofon), eller headset Den inbyggda mikrofonen och högtalaren koppas ur om uttaget användes 9 VFO-ratt (DIAL) Användes för att välja frekvens, minne, SET läge mm 10 Uttag för drift av (cigarettändarkabel CP-19 tillbehör) E-90 samt laddning (med BC-110 som ingår) OBS! max 11VDC 11 MODE/SCAN, (trafiksätt) välj AM / FM / WFM genom att trycka upprepade gånger Visas ovanför frekvensen i LCD AM är flyg på MHz samt rundradio (typ BBC) på kortvågsbandet MHz FM (kallas även NFM) är kommunikationsradio taxi-, ambulans-, jakt, marin-, polis-,amatör-, brand-radio mm WFM kallas ibland även för FM-radio men är P1, P2, P3 och lokalradio Tryck in knappen mer än 1 sekund så startar scanning Om man trycker in PTT och denna samtidigt så sändes DTMF tonen F 12 VFO omkopplare, hoppa mellan VFO A och VFO B, samt om man håller in mer än 1 sekund kan man välja 1 eller 10MHz utväxling på VFO-ratten Tryck på VFO för att återgå om man vill gå ur ex minnesläge, SET eller backa ur andra lägen A eller B visas till höger på LCD 13 MR/S MW, MINNE & MINNESBANK, hoppar mellan minne och minnesbank Om du trycker till snabbt hörs en kort ton och du kommer till minnesläget, för att gå ur minne, tryck snabbt på VFO en kort ton hörs För att lagra frekvens och ex duplex, simplex mm till minne, håll in minst 2 sekunder (du en en lång ton följt av två korta, nu är informationen lagrad Om du sedan fortsätter trycka, hoppar E90 automatiskt fram till nästa minne Om du befinner dig i minnesläge (MR och ex 004 visas till höger på LCD) och håller in 2 sekunder, överförs minnesinformationen till VFO Tryck in MR ca 1 sekund hörs först en kort ton sedan en längre, samtidigt som minnet börjar blinka, nu kan man vrida på VFO ratten för att manuellt välja ett minne där man vill lagra informationen Minnesbank visas som fyra streck om de är oprogrammerade A00-Y99 om de är programmerade Om man trycker in PTT och denna samtidigt så sändes DTMF tonen B

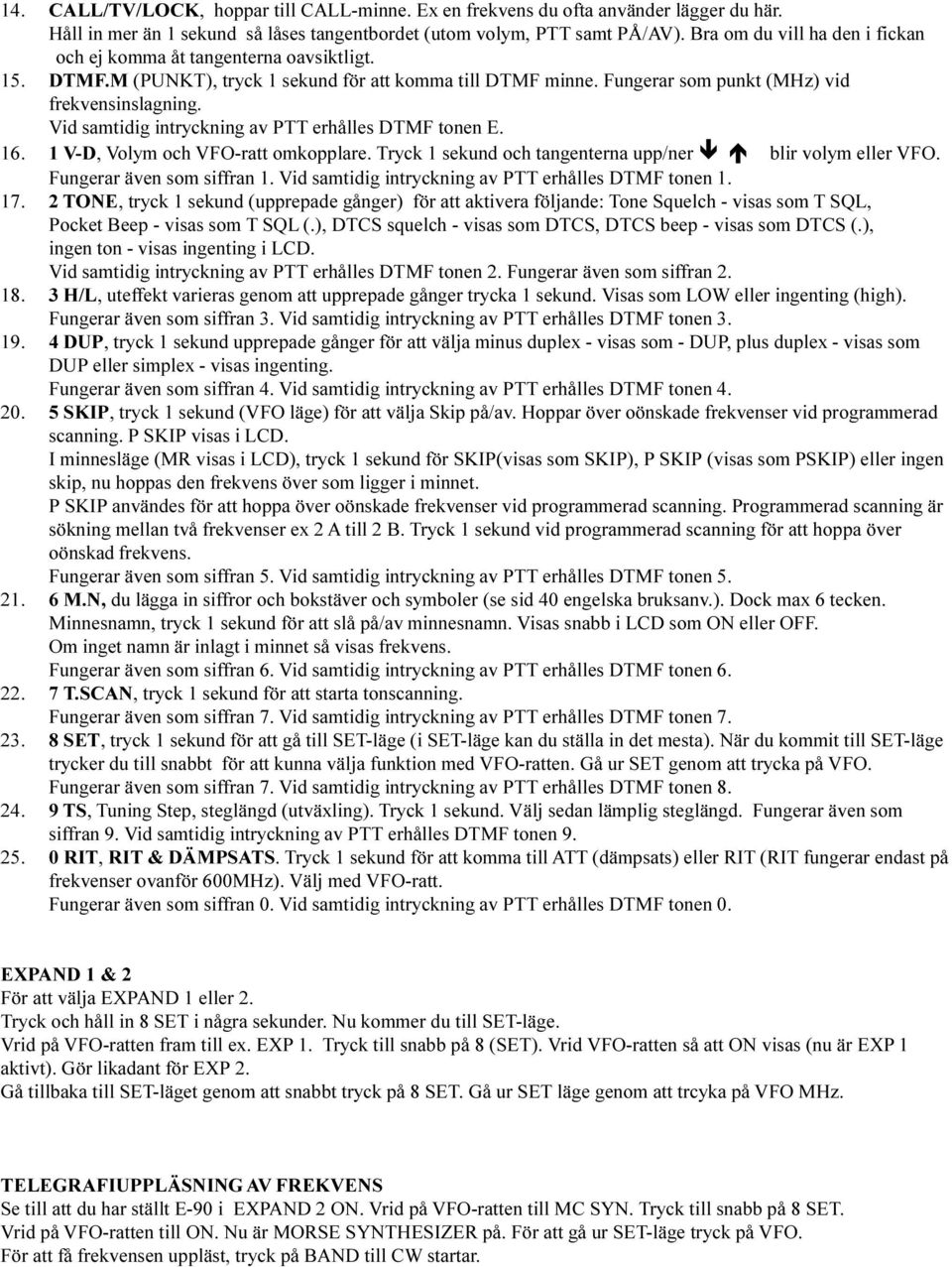

2 CALL/TV/LOCK, hoppar till CALL-minne Ex en frekvens du ofta använder lägger du här Håll in mer än 1 sekund så låses tangentbordet (utom volym, PTT samt PÅ/AV) Bra om du vill ha den i fickan och ej komma åt tangenterna oavsiktligt DTMF M (PUNKT), tryck 1 sekund för att komma till DTMF minne Fungerar som punkt (MHz) vid frekvensinslagning Vid samtidig intryckning av PTT erhålles DTMF tonen E 1 V-D, Volym och VFO-ratt omkopplare Tryck 1 sekund och tangenterna upp/ner ê é blir volym eller VFO Fungerar även som siffran 1 Vid samtidig intryckning av PTT erhålles DTMF tonen 1 2 TONE, tryck 1 sekund (upprepade gånger) för att aktivera följande: Tone Squelch - visas som T SQL, Pocket Beep - visas som T SQL ( ), DTCS squelch - visas som DTCS, DTCS beep - visas som DTCS ( ), ingen ton - visas ingenting i LCD Vid samtidig intryckning av PTT erhålles DTMF tonen 2 Fungerar även som siffran 2 3 H/L, uteffekt varieras genom att upprepade gånger trycka 1 sekund Visas som LOW eller ingenting (high) Fungerar även som siffran 3 Vid samtidig intryckning av PTT erhålles DTMF tonen 3 4 DUP, tryck 1 sekund upprepade gånger för att välja minus duplex - visas som - DUP, plus duplex - visas som DUP eller simplex - visas ingenting Fungerar även som siffran 4 Vid samtidig intryckning av PTT erhålles DTMF tonen 4 5 SKIP, tryck 1 sekund (VFO läge) för att välja Skip på/av Hoppar över oönskade frekvenser vid programmerad scanning P SKIP visas i LCD I minnesläge (MR visas i LCD), tryck 1 sekund för SKIP(visas som SKIP), P SKIP (visas som PSKIP) eller ingen skip, nu hoppas den frekvens över som ligger i minnet P SKIP användes för att hoppa över oönskade frekvenser vid programmerad scanning Programmerad scanning är sökning mellan två frekvenser ex 2 A till 2 B Tryck 1 sekund vid programmerad scanning för att hoppa över oönskad frekvens Fungerar även som siffran 5 Vid samtidig intryckning av PTT erhålles DTMF tonen 5 6 M N, du lägga in siffror och bokstäver och symboler (se sid 40 engelska bruksanv ) Dock max 6 tecken Minnesnamn, tryck 1 sekund för att slå på/av minnesnamn Visas snabb i LCD som ON eller OFF Om inget namn är inlagt i minnet så visas frekvens Fungerar även som siffran 6 Vid samtidig intryckning av PTT erhålles DTMF tonen 6 7 T SCAN, tryck 1 sekund för att starta tonscanning Fungerar även som siffran 7 Vid samtidig intryckning av PTT erhålles DTMF tonen 7 8 SET, tryck 1 sekund för att gå till SET-läge (i SET-läge kan du ställa in det mesta) När du kommit till SET-läge trycker du till snabbt för att kunna välja funktion med VFO-ratten Gå ur SET genom att trycka på VFO Fungerar även som siffran 7 Vid samtidig intryckning av PTT erhålles DTMF tonen 8 9 TS, Tuning Step, steglängd (utväxling) Tryck 1 sekund Välj sedan lämplig steglängd Fungerar även som siffran 9 Vid samtidig intryckning av PTT erhålles DTMF tonen 9 0 RIT, RIT & DÄMPSATS Tryck 1 sekund för att komma till ATT (dämpsats) eller RIT (RIT fungerar endast på frekvenser ovanför 600MHz) Välj med VFO-ratt Fungerar även som siffran 0 Vid samtidig intryckning av PTT erhålles DTMF tonen 0 EXPAND 1 & 2 För att välja EXPAND 1 eller 2 Tryck och håll in 8 SET i några sekunder Nu kommer du till SET-läge Vrid på VFO-ratten fram till ex EXP 1 Tryck till snabb på 8 (SET) Vrid VFO-ratten så att ON visas (nu är EXP 1 aktivt) Gör likadant för EXP 2 Gå tillbaka till SET-läget genom att snabbt tryck på 8 SET Gå ur SET läge genom att trcyka på VFO MHz TELEGRAFIUPPLÄSNING AV FREKVENS Se till att du har ställt E-90 i EXPAND 2 ON Vrid på VFO-ratten till MC SYN Tryck till snabb på 8 SET Vrid på VFO-ratten till ON Nu är MORSE SYNTHESIZER på För att gå ur SET-läge tryck på VFO För att få frekvensen uppläst, tryck på BAND till CW startar

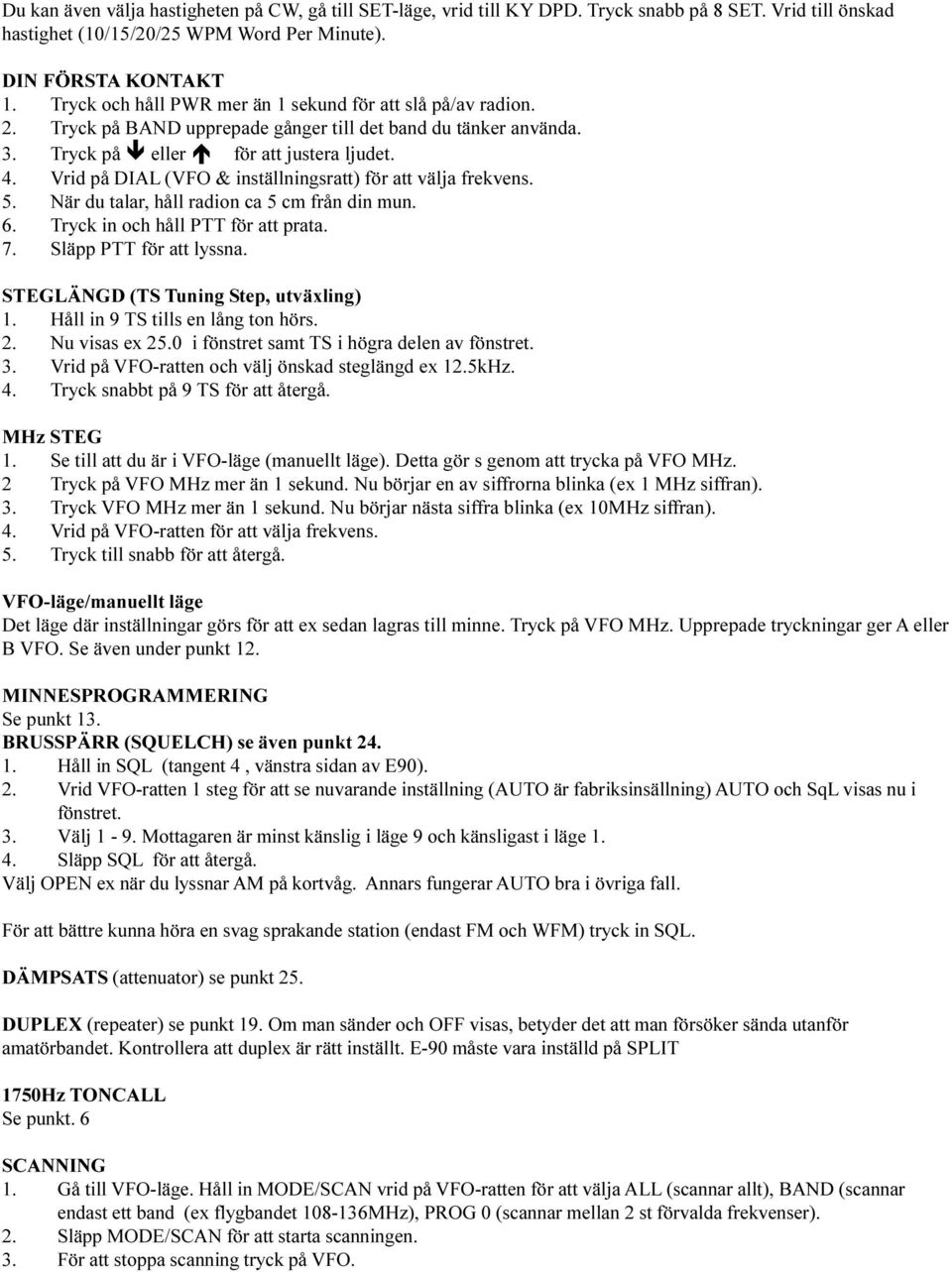

3 Du kan även välja hastigheten på CW, gå till SET-läge, vrid till KY DPD Tryck snabb på 8 SET Vrid till önskad hastighet (10/15/20/25 WPM Word Per Minute) DIN FÖRSTA KONTAKT 1 Tryck och håll PWR mer än 1 sekund för att slå på/av radion 2 Tryck på BAND upprepade gånger till det band du tänker använda 3 Tryck på ê eller é för att justera ljudet 4 Vrid på DIAL (VFO & inställningsratt) för att välja frekvens 5 När du talar, håll radion ca 5 cm från din mun 6 Tryck in och håll PTT för att prata 7 Släpp PTT för att lyssna STEGLÄNGD (TS Tuning Step, utväxling) 1 Håll in 9 TS tills en lång ton hörs 2 Nu visas ex 25 0 i fönstret samt TS i högra delen av fönstret 3 Vrid på VFO-ratten och välj önskad steglängd ex 12 5kHz 4 Tryck snabbt på 9 TS för att återgå MHz STEG 1 Se till att du är i VFO-läge (manuellt läge) Detta gör s genom att trycka på VFO MHz 2 Tryck på VFO MHz mer än 1 sekund Nu börjar en av siffrorna blinka (ex 1 MHz siffran) 3 Tryck VFO MHz mer än 1 sekund Nu börjar nästa siffra blinka (ex 10MHz siffran) 4 Vrid på VFO-ratten för att välja frekvens 5 Tryck till snabb för att återgå VFO-läge/manuellt läge Det läge där inställningar görs för att ex sedan lagras till minne Tryck på VFO MHz Upprepade tryckningar ger A eller B VFO Se även under punkt 12 MINNESPROGRAMMERING Se punkt 13 BRUSSPÄRR (SQUELCH) se även punkt 24 1 Håll in SQL (tangent 4, vänstra sidan av E90) 2 Vrid VFO-ratten 1 steg för att se nuvarande inställning (AUTO är fabriksinsällning) AUTO och SqL visas nu i fönstret 3 Välj 1-9 Mottagaren är minst känslig i läge 9 och känsligast i läge 1 4 Släpp SQL för att återgå Välj OPEN ex när du lyssnar AM på kortvåg Annars fungerar AUTO bra i övriga fall För att bättre kunna höra en svag sprakande station (endast FM och WFM) tryck in SQL DÄMPSATS (attenuator) se punkt 25 DUPLEX (repeater) se punkt 19 Om man sänder och OFF visas, betyder det att man försöker sända utanför amatörbandet Kontrollera att duplex är rätt inställt E-90 måste vara inställd på SPLIT 1750Hz TONCALL Se punkt 6 SCANNING 1 Gå till VFO-läge Håll in MODE/SCAN vrid på VFO-ratten för att välja ALL (scannar allt), BAND (scannar endast ett band (ex flygbandet MHz), PROG 0 (scannar mellan 2 st förvalda frekvenser) 2 Släpp MODE/SCAN för att starta scanningen 3 För att stoppa scanning tryck på VFO

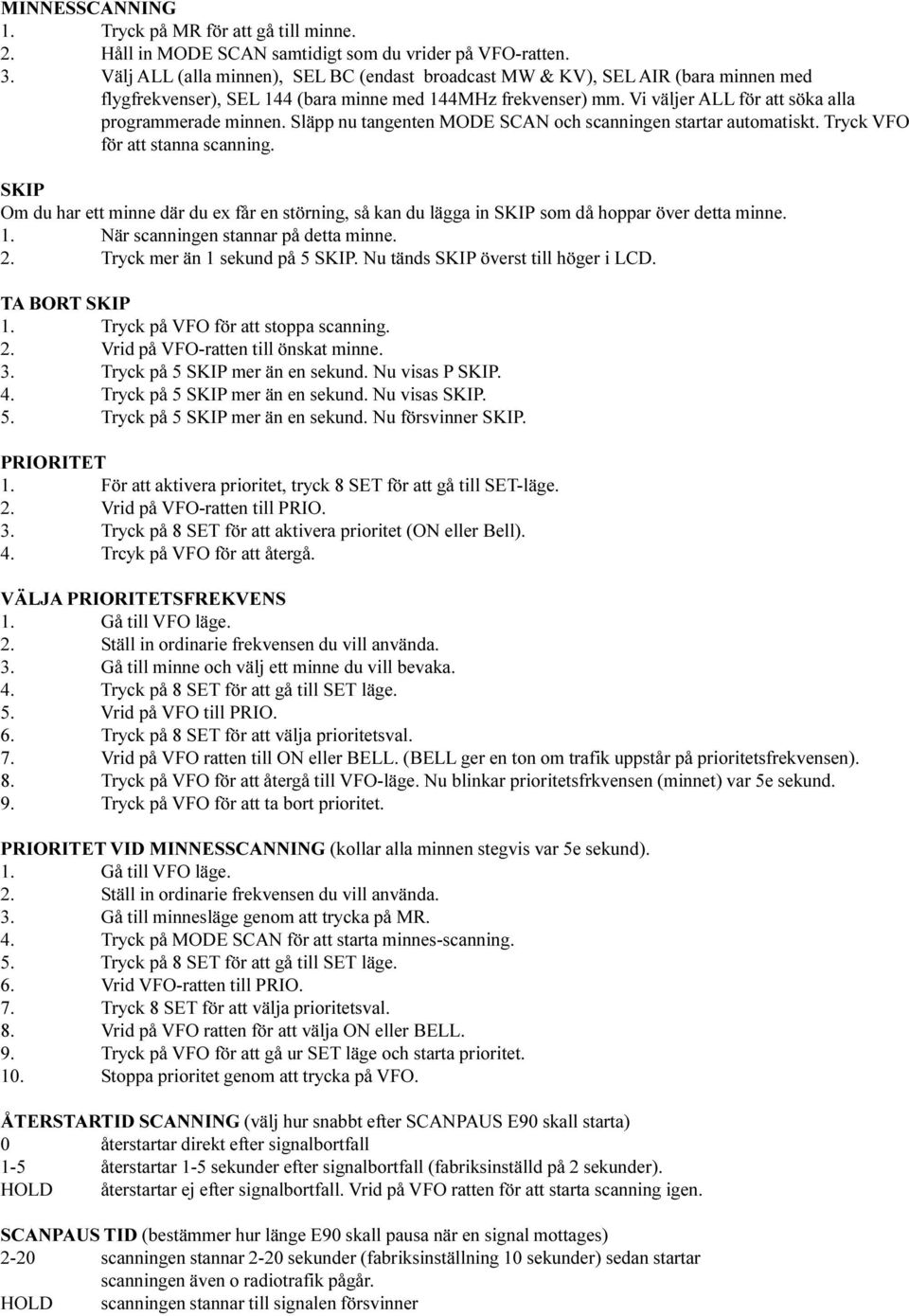

4 MINNESSCANNING 1 Tryck på MR för att gå till minne 2 Håll in MODE SCAN samtidigt som du vrider på VFO-ratten 3 Välj ALL (alla minnen), SEL BC (endast broadcast MW & KV), SEL AIR (bara minnen med flygfrekvenser), SEL 144 (bara minne med 144MHz frekvenser) mm Vi väljer ALL för att söka alla programmerade minnen Släpp nu tangenten MODE SCAN och scanningen startar automatiskt Tryck VFO för att stanna scanning SKIP Om du har ett minne där du ex får en störning, så kan du lägga in SKIP som då hoppar över detta minne 1 När scanningen stannar på detta minne 2 Tryck mer än 1 sekund på 5 SKIP Nu tänds SKIP överst till höger i LCD TA BORT SKIP 1 Tryck på VFO för att stoppa scanning 2 Vrid på VFO-ratten till önskat minne 3 Tryck på 5 SKIP mer än en sekund Nu visas P SKIP 4 Tryck på 5 SKIP mer än en sekund Nu visas SKIP 5 Tryck på 5 SKIP mer än en sekund Nu försvinner SKIP PRIORITET 1 För att aktivera prioritet, tryck 8 SET för att gå till SET-läge 2 Vrid på VFO-ratten till PRIO 3 Tryck på 8 SET för att aktivera prioritet (ON eller Bell) 4 Trcyk på VFO för att återgå VÄLJA PRIORITETSFREKVENS 1 Gå till VFO läge 2 Ställ in ordinarie frekvensen du vill använda 3 Gå till minne och välj ett minne du vill bevaka 4 Tryck på 8 SET för att gå till SET läge 5 Vrid på VFO till PRIO 6 Tryck på 8 SET för att välja prioritetsval 7 Vrid på VFO ratten till ON eller BELL (BELL ger en ton om trafik uppstår på prioritetsfrekvensen) 8 Tryck på VFO för att återgå till VFO-läge Nu blinkar prioritetsfrkvensen (minnet) var 5e sekund 9 Tryck på VFO för att ta bort prioritet PRIORITET VID MINNESSCANNING (kollar alla minnen stegvis var 5e sekund) 1 Gå till VFO läge 2 Ställ in ordinarie frekvensen du vill använda 3 Gå till minnesläge genom att trycka på MR 4 Tryck på MODE SCAN för att starta minnes-scanning 5 Tryck på 8 SET för att gå till SET läge 6 Vrid VFO-ratten till PRIO 7 Tryck 8 SET för att välja prioritetsval 8 Vrid på VFO ratten för att välja ON eller BELL 9 Tryck på VFO för att gå ur SET läge och starta prioritet 10 Stoppa prioritet genom att trycka på VFO ÅTERSTARTID SCANNING (välj hur snabbt efter SCANPAUS E90 skall starta) 0 återstartar direkt efter signalbortfall 1-5 återstartar 1-5 sekunder efter signalbortfall (fabriksinställd på 2 sekunder) HOLD återstartar ej efter signalbortfall Vrid på VFO ratten för att starta scanning igen SCANPAUS TID (bestämmer hur länge E90 skall pausa när en signal mottages) 2-20 scanningen stannar 2-20 sekunder (fabriksinställning 10 sekunder) sedan startar scanningen även o radiotrafik pågår HOLD scanningen stannar till signalen försvinner

5 BAKGRUNDSFÄRG (BELYSNING) PÅ TANGENTBORD 1 Gå till SET läge, stega til COLOR 2 Tryck på 8 SET för att aktivera val Nu visas ex GREEN CO i LCD 3 Vrid på VFO ratten för att välja färg RESET NOLLSTÄLLNING AV E90 (bra om man ex råkar programmera något man ej är nöjd med) Fullständing nollställning VARNING ALLT RADERAS!! Håll in BAND, VFO och MR och slå på E90 CLEAR ICOM 7 4V mm kommer nu att visas i LCD PARTIELL NOLLSTÄLLNING Raderar allt utom minnen Håll in VFO och slå på E90 TIPS! lyssna på frekvenser under 30MHz Den medföljande antennen är bäst på frekvenser över 50MHz Vill du kunna lyssna på kortvåg och mellanvåg, kan du helt enkelt skruva loss toppen av antennen Anslut sedan en plastöverdragen koppartråd på 1-5 meter (löd gärna fast en krokodilklämma på koppartråden) Nu har du en utmärkt longwireantenn för frekvenser under 30MHz Häng ex upp antennen i gardinstången eller häng ut den genom fönstret

6 SÖKNING MELLAN TVÅ FREKVENSER Lägg först in en lägsta och högsta frekvens i ett bankminne (ex 00A och 00B) Detta gör du på samma sätt som när man lägger in frekvenser i minne 1 Tryck på VFO tangenten för att gå till VFO-läge 2 Tryck SKIP ca 1 sekund för att stänga av eller slå på SKIP (Vid SKIP på, visas P SKIP i fönstret) 3 Tryck in och håll inne MODE SCAN sedan vrider du VFO ratten för att välja sökfunktion (ALL/BAND eller som i det här fallet PROG) 4 Välj PROG 0 5 Släpp nu MODE SCAN-tangenten och sökningen mellan lägsta/högsta frekvens startar 6 För att stanna sökningen tryck till snabbt på VFO Viktigt är också att rätt steglängd TS (tuning step) är vald innan man startar programmerad sökning Ex NMT, polis 410MHz & polis 79MHz väljer man 12 5kHz

7 LITE FREKVENSER FREKVENS STATION TRAFIKSÄTT STEGLÄNGD 1179kHz Radio Sweden AM 8kHz 6120kHz Radio Finland AM 5kHz 15565/6195//12095kHz BBC engelska AM 5kHz MHz Privatradio (PR-radio) AM/FM 5kHz MHz Sändareamatörer FM/SSB 1/5kHz 47-68MHz TV-ljud TV1 WFM 50kHz 65-70MHz Öststatsradio typ P3(hörs vid stora/långvariga högtryck ) FM l00khz 78-80MHz Polis, brandkår, taxi, ambulans, tull, rikspolis m m FM 12 5kHz MHz Flygradio AM 25kHz MHz Sändareamatörer, , , , , , , , FM/SSB 12 5kHz/1kHz MHz VHF-marinradio, båtradio FM 25kHz MHz TV-ljud TVl WFM 50kHz MHz Nya polisbandet, endast i storstäder FM 25kHz MHz Sändareamatörer FM/SSß 25kHz/1kHz MHz Mobiltelefon NMT FM 25kHz MHz TV-ljud TV2 WFM 50kHz MHz NMT nordisk mobiltelelfon NFM 12 5kHz MHz Trådlösa telefoner NFM 12 5kHz Att lyssna på rundradiostationer (finns mer än ) på kortvågsbanden (även mellanvåg) kallas att dx-a För mer information beställ GRATIS häfte DX- GUIDE Lyssna på utländsk radio Alla världens rundradiostationer finns listade med frekvenser, adresser, tider m m i World Radio TV Handbook (WRTH 2003) som kommer årligen, pris 435:- Sändareamatörer på kortvåg finner du på: 3 6/7/14/21/28/50MHz Övriga rundradioband är: mellanvåg kHz, kortvåg 49m , 41m , 31m , 25m , 21m , 19m , 16m , 13 m och 11m kHz Samt tropikbanden där många exotiska stationer finns: 90m , 75m och 60m kHz Mer info om DX-ing hos Sveriges DX-förbund : sdxf org/ Lyssna på svensk sändningar från utlandet: Norea Radio Sverige khz Mellanvåg via Ryssland måndag-fredag, Rysslands Röst, Moskva , 5950 och 6175 khz måndag, onsdag, fredag , 5950 och 6175 khz tisdag, torsdag Vatikanradion, , 1611, 7345 och 9645 khz tisdag, onsdag, torsdag, fredag, söndag , 1611, 7250 och 9645 khz måndag, tisdag, onsdag, torsdag, lördag RAI - Radio Roma, , 9600 och khz måndag, onsdag, fredag , 9600 och 11755kHz tisdag, torsdag, lördag (danska) Radio Japan, khz via Gabon, dagligen, khz via Gabon, dagligen Givetvis kan man även lyssna på Radio Sweden när man själv är utomlands Kolla på weben sr se/rs Bra nybörjarsida: En bra sida för dig som vill veta vilka rundradiostationer som sänder på svenska från utlandet och även utländska stationer som sänder på engelska swl nu/
