T550 UH50 / UC50 Tommy Skeppstedt. Stockholm

Transkript

1 T550 UH50 / UC50 Tommy Skeppstedt 1 Tommy Skeppstedt Stockholm

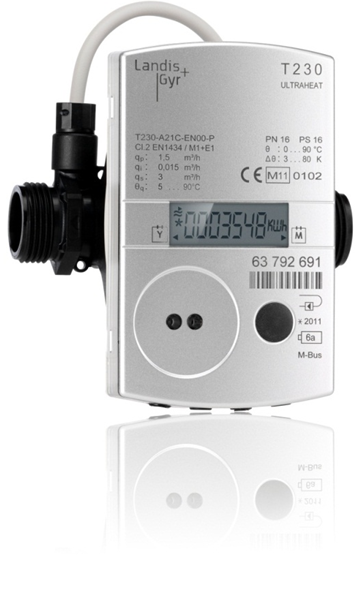

2 Produkter / UH50 UH50, en av marknadens mest avancerade kombimätare, säljs 8ll Värmeverk och Industri UC50, fristående integreringsverk. T230, kompaktmätare för undermätning/ fördelningsmätning. 2

3 Produkter / UH50 Värmemätaren består av tre delar: Flödesgivare: flöde Q (m 3 /h) Temperaturgivare: temperaturdifferensδt Integreringverk: P=Q*ρ*C p *ΔT 3

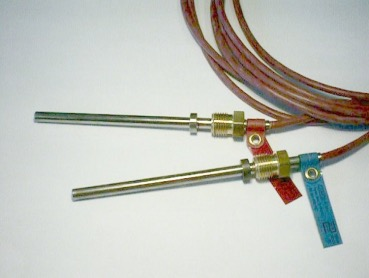

4 Produkter / UH50 Temperaturgivare Parade, en i framledning och en i returledning PT100, PT500 Direktmonterad i mätröret, eller lösa med eller utan skyddsrör Monteras miw i flödet 2 eller 4- trådsanslutning 4

5 UH50, många möjligheter Värmemätare Kylamätare Flertariff mätare Kombinerad värme och kylamätare 5

6 Temperaturområde C (max. 150 C i 2000 h) Temperaturdifferens K Response threshold 0,2 K Intervall för temp- 2, 4, 8, 30 och 60s (beställningsbart), mätning Intervall för flödes- 0.5, 1, 2, 4, och 8s (beställningsbart), mätning Integreringsverk Löstagbar och vridbar i 90 - steg, Kabellängd 0,3 / 1,5 / 3 / 5 m Metrologisk klass 1 : 100 Nominellt flödesområde 0,6-60 m³/h, nu även 150 m 3 /h Max överlast 2,8 x q p 6

7 Dimensioner Mindre flödesmätare (DuraSurface) Nominellt flöde i m³/h 0,6 0,6 0,6 1,5 1,5 1,5 1,5 2,5 2,5 2,5 Anslutning 3/4" 1" DN20 3/4" 1" 1" DN20 1" 1" DN20 Bygglängd I mm Tryckfall vid q p i mbar Större flödesmätare Nominellt flöde i m³/h 3, Anslutning 1 1 / 4 "/DN / 4 " / DN25 2" DN40 DN50 DN65 DN80 DN100 Bygglängd i mm Tryckfall vid q p i mbar

8 8 T550 / UH50 / UH50

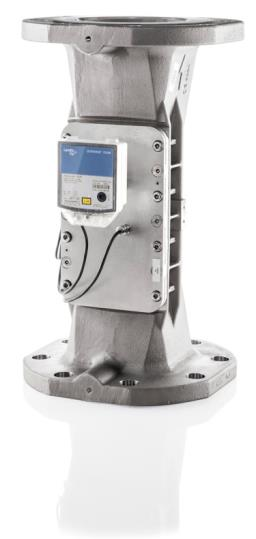

9 Högkvalita8vt V4A rosjriw stål Robust och rost- resistant VaWentät och slitstark KompleW utbytbar mätenhet Elektronik och flödesdel delbart Mätare: T150 och T550 PN16 eller PN25 BaWerilivslängd upp 8ll 16 år Värme- / Kyla- eller Flödesmätare Inga monteringsrestrik8oner och inga raksträckor krävs Överbelastningstålig 9

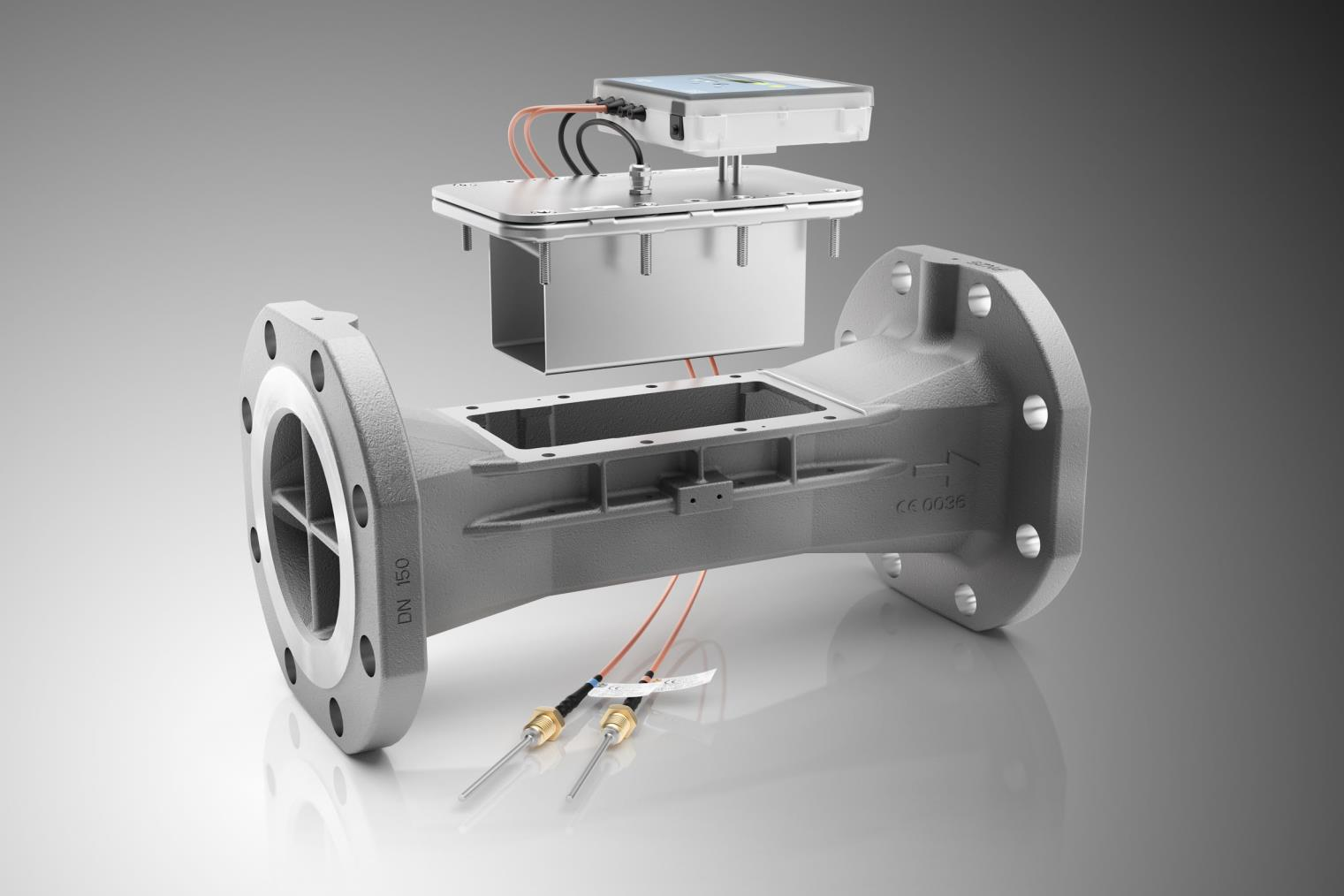

10 Utbytbar mä8nsats Vikt på flödesdel ca 40 kg Flödesdelen kan monteras som tomrör för aw senare kompleweras med mä8nsats Enkelt byte av mä8nsats (4 kg) vid: Kalibrering och test Rengöring och utbyte. 10

11 Flödesdelen IP68 Testad vid nedsänkning i 2 meter vawendjup i 30 minuter I- verk/ Elektronikdel(IP54) delbar från flödesdel med upp 8ll 5 meter kabel Klarar de tuffaste miljöerna 11

12 Spänningsmatning BaWeri för 11 år 24V / 110V / 230V Reservdrinsmodul för nätmatade mätare, 6 års reservdrin. Automa8sk justering av mätningsintervall beroende på spänningsförsörjning Flöde Temperatur Batteri 4 s 4 s Nätmatning 2 s 4 s 12

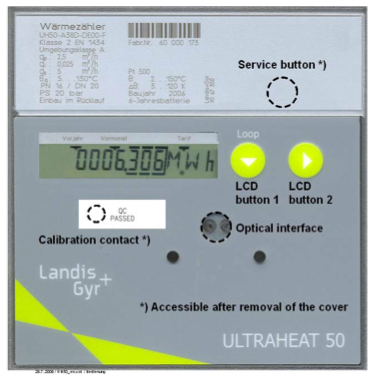

13 LCD- display med olika LOOP:er LOOP 0: ackumulerade värden LOOP1: nuvärden Två knappar + serviceknapp Op8skt gränssniw för utläsning med programmet UltraAssist 13

14 Displayvisning vid installa8onsfel, nega8vt flöde och temperaturdifferens Nollställning av missing 8me vid första installa8on Register för drin8d, flöde och missing 8me Upptäcker manipula8on på temperaturgivare Permanent fel- scanning, tex F0, F1, F2 F8 14

15 Lagring av värden (värden för energi, volym, missing - och opera8ng 8me, maxvärden för flöde, effekt, temperatur med 8d och datum) 18 månaders historiska värden i mätaren. 15

16 UH50 har plats för 2 kommunika>onskort Utbytbara Självinstallerande (plug and play) Med möjlighet >ll nya kommunika>onslösningar i fram>den. 16

17 Kommunika>onskort Puls- kort med 2 utgångar - Standard puls - Snabb puls med pulslängd, ms Analog- kort 0/4 20 ma, V (2 utgångar per kort) M- Bus- kort Wireless M- Bus (slav) Wireless M- bus (master) М- Bus- kort med 2 pulsingångar Radio- kort med 2 pulsingångar för tex vawenmätare. Zigbee radio GPRS LON- FTT10 MODBUS 17

18 UH50 erbjuder 11 olika tariff- funk8oner T.ex. med tröskelvärde 3 tröskelvärden är valbara (3 tariff register) Summerar energi och/eller volym i 3 tariffregister 5 värden kan användas för styrning av tariffer (effekt eller flöde, temperaturdifferens, framledning och returtemperatur) Tariffen kan även styras med den interna klockan eller med kommando över Mbus. 18

19 Exempel på tariff för returtemperatur (UltraAssist) 19

20 UH50 loggbok Alla händelser som t.ex. larm, manipula8on av temperaturgivare mm registreras med 8d och datum. Upp 8ll 24 fördefinierade händelser/larm. Loggboken är som mätarens dagbok! Händelser, drininforma8on och ändringar i mätaren kommer aw registreras. En detaljerad dagbok över mätarens livs8d är garanterad. Loggboken kan läsas via optointerface med servicemjukvara PappaWin/UltraAssist eller via Mbus. 20

21 No. Type Description of entries (c/g) means: coming/ going (c/q) means: coming/ acknowledging 1 error F0 (e.g. air in the measuring tube) (c/g) 2 error F1 (wire break in flow temperature sensor) (c/g) 3 error F2 (wire break in return temperature sensor) (c/g) 4 error F3 (error in temperature measurement electronics) (c/g) 5 error F5 (short circuit in flow temperature sensor) (c/g) 6 error F6 (short circuit in return temperature sensor) (c/g) 7 error F8 (temperature sensor error {1,2,3,5,6} > 8 hours {additive}) (c/g) 8 error F9 (ASIC-error) (c/q) 9 event Temperature in flow part above specification (c/g) 10 event Temperatur in flow part below specification (c/g) 11 event Max. flow rate (qs) exceeded (c/g) 12 event Prewarning for soiling (c/g) 21

22 13 event Main power missing (c/g) 14 error Check reference- / actual CRC incoherent (c/g) 15 event Calibration values changed (time only) 16 error F7-prewarning (EEPROM-warning) 17 event Reboot /warm start (through reset) 18 event Change of meter date or time 19 event Yearly set day changed 20 event Monthly set day changed 21 event Master-Reset 22 event Reset of counters for operating/ missing/ flow time 23 event Reset of counter for missing time 24 event Reset of maxima 22

23 Loggboken består av följande ew 4- stegs register, för alla larm och händelser en ring buffer som lagrar 25 larm/händelser ew minne för 18 månaders alla larm/händelser i mätaren. 23

24 Exempel på avläsning av logg 24

25 UH50 kan som 8llval beställas med datalogger. Dataloggern registrerar uppmäwa värden i 4 olika minnesarkiv. (8mme, dag, månad och år). Varje minnesarkiv innehåller upp 8ll 8 kanaler. Data som ska lagras kan väljas ut från en fördefinierad lista. (t.ex energi, effekt, flöde, volym och temperaturer m.m.) Med datalogger får man en kon8nuerlig drinövervakning och teknisk analys. Med mjukvara PappaWin/UltraAssist görs konfigurering och avläsning av datalogger. 25

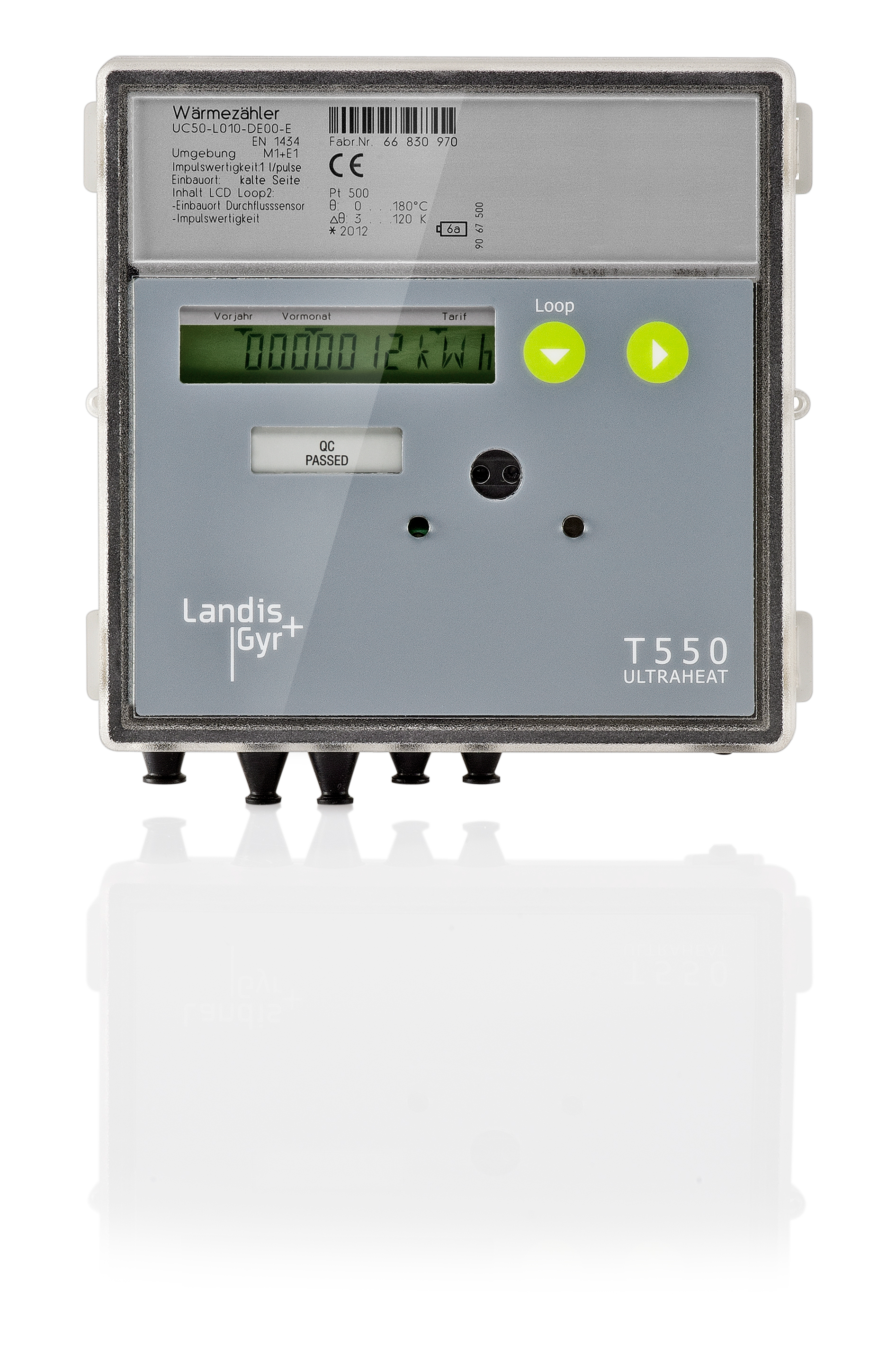

26 T550 T550 // UUC50 C50 / UH50 UC50, många möjligheter Värmemätare Kylamätare Flertariff mätare Glykolmätare enligt EN 1434 Bygger på samma playorm som UH50 Två knappar Samma op8onskort 26

27 T550 T550 / UC50 UC50 / UH50 Märkskylt Kalibreringsplomb, Kalibreringsknapp Plint för pulsingång från flödesgivare Plats för anslutningar Service knapp Kortplats 1 Kortplats 2 Op8skt gränssniw 4- trådsplint 27

28 T550 T550 / UC50 UC50 / UH50 T550 (UC50 ) Kan användas 8ll de flesta flödesgivare på marknaden med puls enligt open bipolar / open collector. à Flödesgivaren måste ha ew eget godkännande! Pulslängd min. 10ms Pulsfrekvens max. 50Hz Pulskabel 20m 28

29 T550 T550 / UC50 UC50 / UH50 Pulsvärde och mätarplacering, fram eller returledning. à Puls värde: l/puls à Placering av flödesgivare: varma sidan/kalla sidan ALTERNATIV: one- 8me free parameterized pulse value à Pulsvärdet kan ställas med knapparna eller med UltraAssist inom område 0, ,99 l/puls. I dewa läge måste även placering, varma eller kalla sidan väljas. 29

30 T550 T550 / UC50 UC50 / UH50 2 kortplatser för kommunika8on. Kommunika8onsmodulerna är samma som 8ll UH50. Nya kort utvecklas ständigt Spänningsmoduler och bawerier är iden8ska med UH50 Display och menyer är iden8ska med UH50 Ser ut som en UH50 Programvara UltraAssist 8ll alla produkter Färdig för glykol Levereras all8d med plint för 4- tråds givare Accessory ULTRAHEAT T550 (UH50 ) = ULTRAHEAT T550 (UC50 ) 30

31 T550 T550 / UC50 UH50 / UH50 / UC50 / UH50 Vik8g informa8on före installa8on! Alla manualer och installa8onsanvisningar finns på Vid nätanslutning.. Vid byte av op8onskort i fält.. Kan monteras i ver8kalt och horisontellt. Vid montage av kylmätare 8llse aw.. All vik8g dokumenta8on finns med.. Vid osäkerhet, ring oss! 31

32 T550 / UH50 / UC50 Tack för Er uppmärksamhet! 32
