Ultraljudsflödesmätare U473 Datablad

Transkript

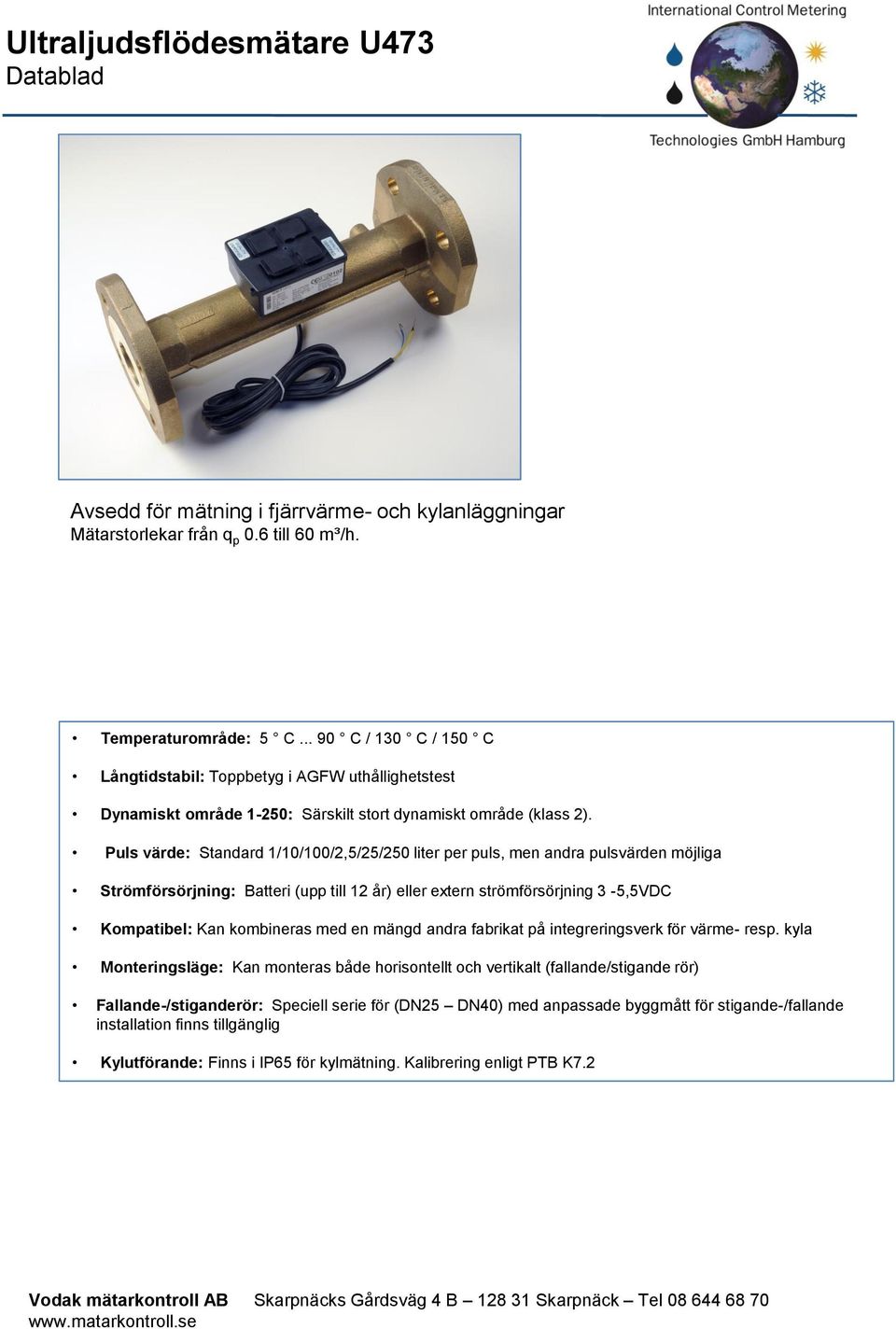

1 Ultraljudsflödesmätare U473 Datablad Avsedd för mätning i fjärrvärme- och kylanläggningar Mätarstorlekar från q p 0.6 till 60 m³/h. Temperaturområde: 5 C C / 130 C / 150 C Långtidstabil: Toppbetyg i AGFW uthållighetstest Dynamiskt område 1-250: Särskilt stort dynamiskt område (klass 2). Puls värde: Standard 1/10/100/2,5/25/250 liter per puls, men andra pulsvärden möjliga Strömförsörjning: Batteri (upp till 12 år) eller extern strömförsörjning 3-5,5VDC Kompatibel: Kan kombineras med en mängd andra fabrikat på integreringsverk för värme- resp. kyla Monteringsläge: Kan monteras både horisontellt och vertikalt (fallande/stigande rör) Fallande-/stiganderör: Speciell serie för (DN25 DN40) med anpassade byggmått för stigande-/fallande installation finns tillgänglig Kylutförande: Finns i IP65 för kylmätning. Kalibrering enligt PTB K7.2 Vodak mätarkontroll AB Skarpnäcks Gårdsväg 4 B Skarpnäck Tel

2 U473 Teknisk data Allmänt Användningsområde Godkännande Inbyggnadslägen Skyddsklass Strömförsörjning Värme och Kyla medium vatten MID (DE-07-MI004-PTB022) und PTB K7.2 (Kylmätare) Både horisontellt (även upp och ned) och vertikalt Värme: IP54; Kyla: IP65 Batteri 3,0 VDC upp till 12 år; extern strömförsörjning VDC Omgivningstemperatur 5 55 C Miljöklass Gränssnitt Volympulsvärde 3 EN1434 Klasse C / MID Klasse E1 + M1 Open Collector Pulsutgång 1 kombinerbar impulsutgång för test och kommunikation 2 Möjligt 1 ml 5000 l/impuls, standard 1/10/100/2,5/25/250 liter per puls 1 Pulsutgången (endast med batteridrift) är som standard utan galvanisk isolation, kan fås med galvanisk isolation. Flödesgivaren har en standard 4-tråd pulskabel med en kabellängd på 2,5 m (5 eller 10 m som tillval). 2 Mätaren känner automatiskt av om kommunikation ska ge högupplösande testpulser eller om impulsutgången ska kommunicera med en extern enhet. Med hjälp av en serviceadapter kan mätaren kommunicera med IZAR-SET programvara.. 3 Impulslängden kan ställas in mellan 1 och 250ms (standard). Det är beroende på pulsvärdet och det nominella flödet q p. Standardpulsvärde: 1, 2,5, 10, 25, 100, 250 l / puls. 1 Temperaturområde För värmeversion batteri 5 90 C / C 1 För värmeversion extern strömförjning q p m³/h: C; / q p 3.5, 10 60m³/h: C 1 ; q p 6m³/h: C 2 För kylversion 5 90 C / C 1 1 Endast i stigande/fallande eller i tippat läge 2 I alla installationslägen - Sida 2 -

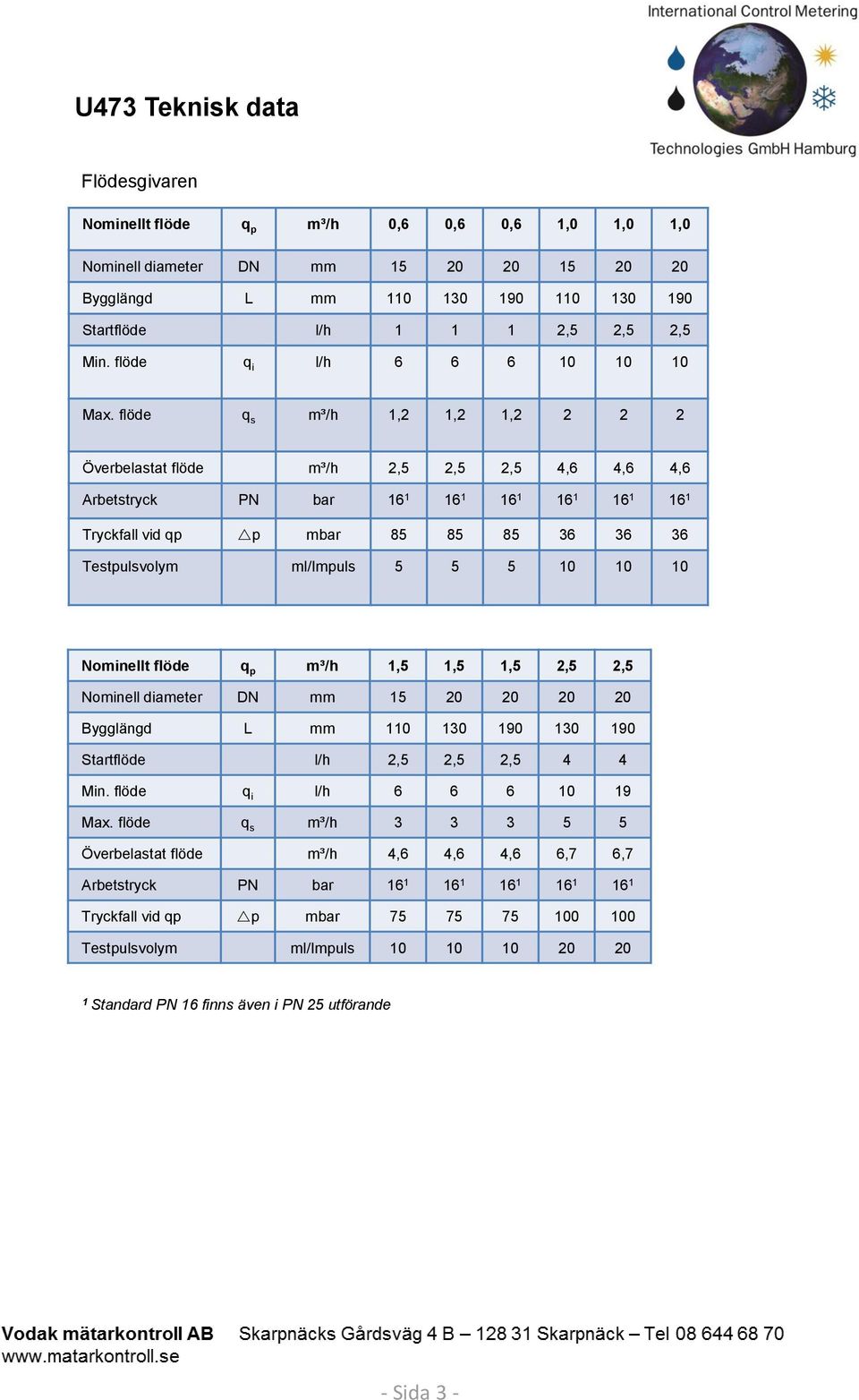

3 U473 Teknisk data Flödesgivaren Nominellt flöde q p m³/h 0,6 0,6 0,6 1,0 1,0 1,0 Nominell diameter DN mm Bygglängd L mm Startflöde l/h ,5 2,5 2,5 Min. flöde q i l/h Max. flöde q s m³/h 1,2 1,2 1, Överbelastat flöde m³/h 2,5 2,5 2,5 4,6 4,6 4,6 Arbetstryck PN bar Tryckfall vid qp p mbar Testpulsvolym ml/impuls Nominellt flöde q p m³/h 1,5 1,5 1,5 2,5 2,5 Nominell diameter DN mm Bygglängd L mm Startflöde l/h 2,5 2,5 2,5 4 4 Min. flöde q i l/h Max. flöde q s m³/h Överbelastat flöde m³/h 4,6 4,6 4,6 6,7 6,7 Arbetstryck PN bar Tryckfall vid qp p mbar Testpulsvolym ml/impuls Standard PN 16 finns även i PN 25 utförande - Sida 3 -

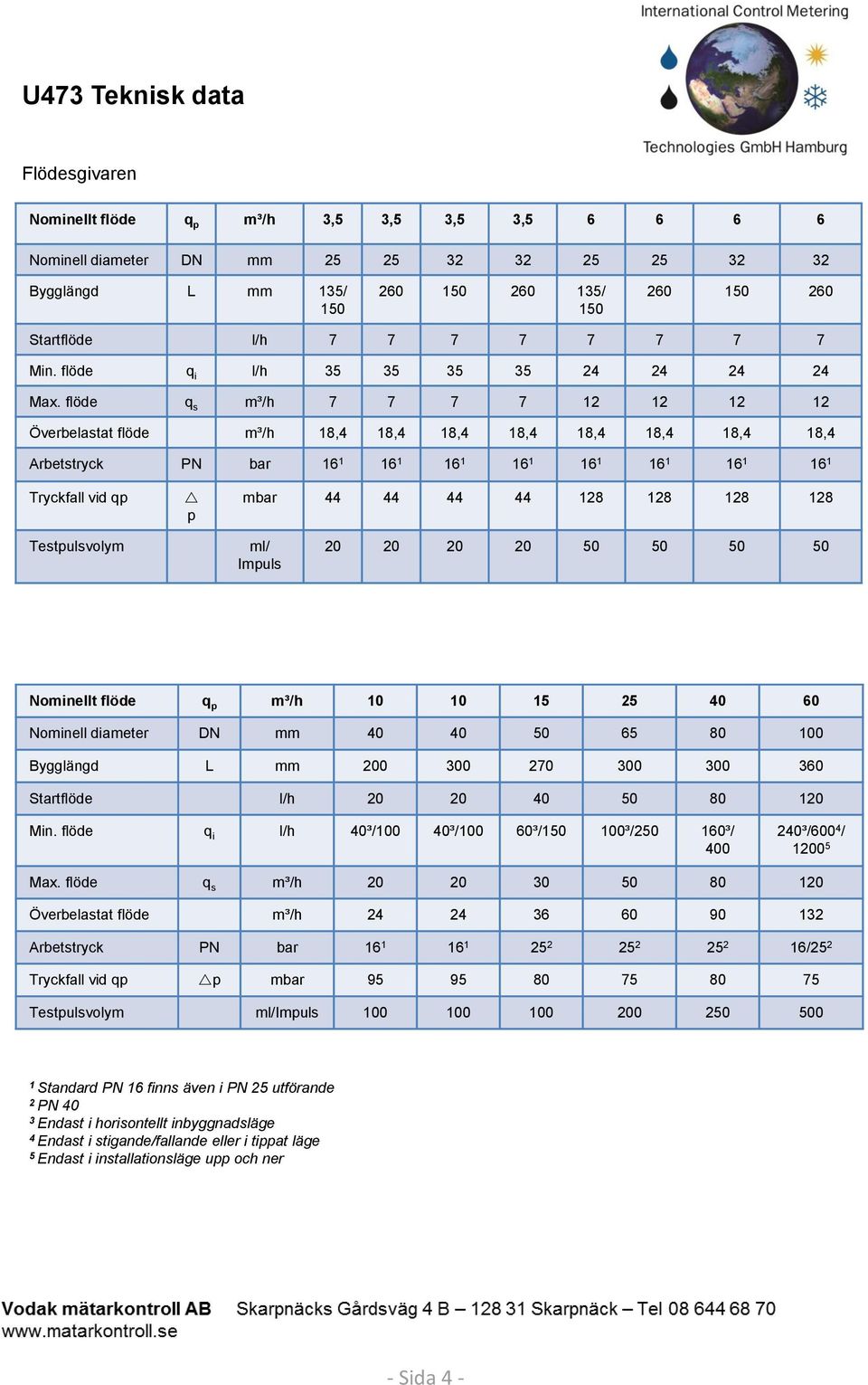

4 U473 Teknisk data Flödesgivaren Nominellt flöde q p m³/h 3,5 3,5 3,5 3, Nominell diameter DN mm Bygglängd L mm 135/ / Startflöde l/h Min. flöde q i l/h Max. flöde q s m³/h Överbelastat flöde m³/h 18,4 18,4 18,4 18,4 18,4 18,4 18,4 18,4 Arbetstryck PN bar Tryckfall vid qp p mbar Testpulsvolym ml/ Impuls Nominellt flöde q p m³/h Nominell diameter DN mm Bygglängd L mm Startflöde l/h Min. flöde q i l/h 40³/100 40³/100 60³/ ³/ ³/ ³/600 4 / Max. flöde q s m³/h Överbelastat flöde m³/h Arbetstryck PN bar /25 2 Tryckfall vid qp p mbar Testpulsvolym ml/impuls Standard PN 16 finns även i PN 25 utförande 2 PN 40 3 Endast i horisontellt inbyggnadsläge 4 Endast i stigande/fallande eller i tippat läge 5 Endast i installationsläge upp och ner - Sida 4 -

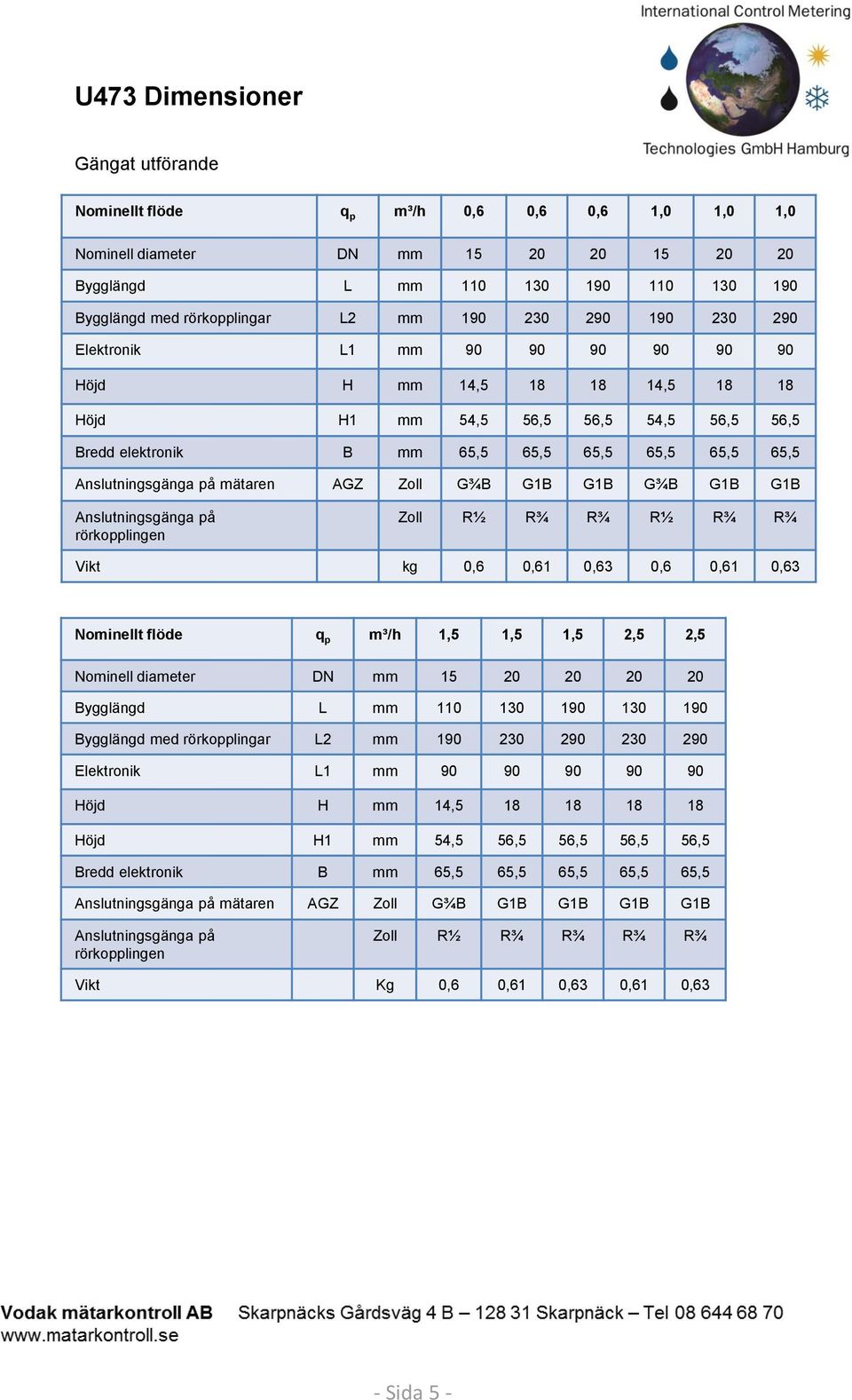

5 U473 Dimensioner Gängat utförande Nominellt flöde q p m³/h 0,6 0,6 0,6 1,0 1,0 1,0 Nominell diameter DN mm Bygglängd L mm Bygglängd med rörkopplingar L2 mm Elektronik L1 mm Höjd H mm 14, , Höjd H1 mm 54,5 56,5 56,5 54,5 56,5 56,5 Bredd elektronik B mm 65,5 65,5 65,5 65,5 65,5 65,5 Anslutningsgänga på mätaren AGZ Zoll G¾B G1B G1B G¾B G1B G1B Anslutningsgänga på rörkopplingen Zoll R½ R¾ R¾ R½ R¾ R¾ Vikt kg 0,6 0,61 0,63 0,6 0,61 0,63 Nominellt flöde q p m³/h 1,5 1,5 1,5 2,5 2,5 Nominell diameter DN mm Bygglängd L mm Bygglängd med rörkopplingar L2 mm Elektronik L1 mm Höjd H mm 14, Höjd H1 mm 54,5 56,5 56,5 56,5 56,5 Bredd elektronik B mm 65,5 65,5 65,5 65,5 65,5 Anslutningsgänga på mätaren AGZ Zoll G¾B G1B G1B G1B G1B Anslutningsgänga på rörkopplingen Zoll R½ R¾ R¾ R¾ R¾ Vikt Kg 0,6 0,61 0,63 0,61 0,63 - Sida 5 -

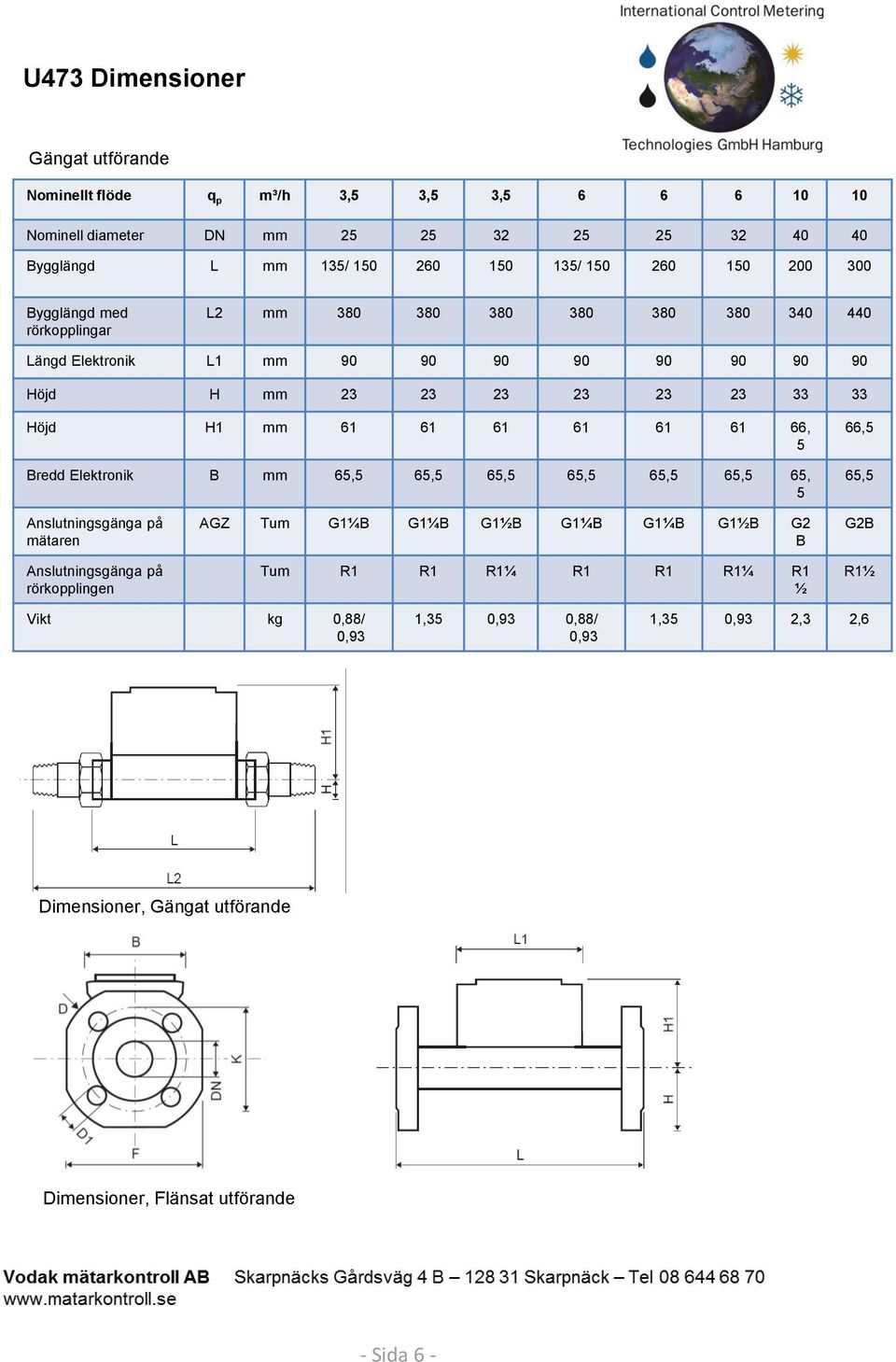

6 U473 Dimensioner Gängat utförande Nominellt flöde q p m³/h 3,5 3,5 3, Nominell diameter DN mm Bygglängd L mm 135/ / Bygglängd med rörkopplingar L2 mm Längd Elektronik L1 mm Höjd H mm Höjd H1 mm , 5 Bredd Elektronik B mm 65,5 65,5 65,5 65,5 65,5 65,5 65, 5 66,5 65,5 Anslutningsgänga på mätaren Anslutningsgänga på rörkopplingen AGZ Tum G1¼B G1¼B G1½B G1¼B G1¼B G1½B G2 B Tum R1 R1 R1¼ R1 R1 R1¼ R1 ½ G2B R1½ Vikt kg 0,88/ 0,93 1,35 0,93 0,88/ 0,93 1,35 0,93 2,3 2,6 Dimensioner, Gängat utförande Dimensioner, Flänsat utförande - Sida 6 -

7 U473 Dimensioner Flänsat utförande Nominellt flöde q p m³/h 0,6 1,0 1,5 2,5 3,5 3,5 Nominell diameter DN mm Bygglängd L mm Elektronik L1 mm Höjd H mm 47,5 47,5 47,5 47, ,5 Höjd H1 mm 56,5 56,5 56,5 56, Bredd elektronik B mm 65,5 65,5 65,5 65,5 65,5 65,5 Flänsdimension F mm Flänsdiameter D mm Hålcirkel diameter K mm Skruvhål diameter D1 mm Antal skruvhål Stk Vikt kg 2,7 2,7 2,7 2,7 3,35 4,65 Nominellt flöde q p m³/h Nominell diameter DN mm Bygglängd L mm Elektronik L1 mm Höjd H mm 50 62, , ,5 108 Höjd H1 mm ,5 71, ,5 96,5 Bredd elektronik B mm 65,5 65,5 65,5 65,5 65,5 65,5 65,5 Flänsdimension F mm Flänsdiameter D mm Hålcirkel diameter K mm Skruvhål diameter D1 mm Antal skruvhål Stk Vikt kg 3,35 4,65 6,6 7,45 9,45 11,1 16,9 - Sida 7 -

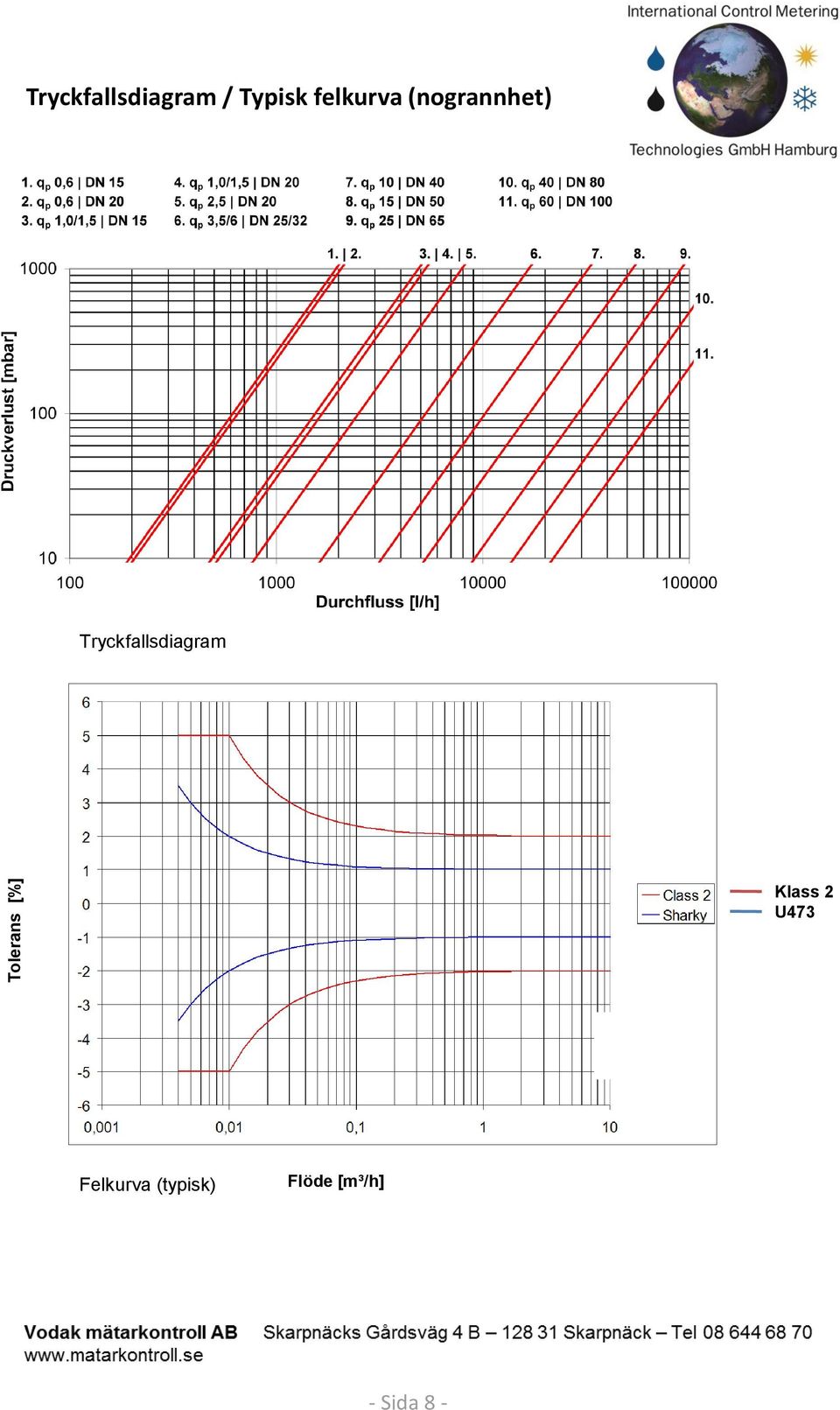

8 Tolerans [%] Tryckfallsdiagram / Typisk felkurva (nogrannhet) Tryckfallsdiagram Klass 2 U473 Felkurva (typisk) Flöde [m³/h] - Sida 8 -

9 U473 Beställkoder Vid frågor gällande U473 så återkom gärna till vår säljavdelning; Peter Jansson Hans Engström Nicklas Becker Övriga bygglängder för utbyte av äldre mekaniska för stigande och fallande riktning offereras på förfrågan. Ultraljudsflödesgivare för hetvatten och kyla U473 U473* Standard batteriutförande utan galvanisk isolering; Temperatur 5 90 C, max 105 C>90 C beaktas monteringsposition Pulsbredd 50ms Batterilivslängd upp till 12 år Option extern matad utförande utan galvanisk isolering; Temperatur C Pulsbredd 50ms Övrigt U473: 2,5m flödeskabel är standard Kan monteras i alla positoner Standard puls 1/10/100 liter, övriga pulstal som 2,5/25/250 liter o.s.v. anges vid beställning! Vid annat utförande anges detta i beställning U473* Qp m³/h DN Anslutning Längd PN Strömförsörjning L/Puls Artikelnr batteri* 0,6 DN15 G3/4B 110mm PN16 Batteri std alt. Extern matad 3-5,5VDC 1 U47301G0101A101 0,6 DN20 G1B 130mm PN16 Batteri std alt. Extern matad 3-5,5VDC 1 U47301G0202A101 0,6 DN20 G1B 190mm PN16 Batteri std alt. Extern matad 3-5,5VDC 1 U47301G0203A101 0,6 DN20 Fläns 190mm PN25 Batteri std alt. Extern matad 3-5,5VDC 1 U47301F0203A101 1,5 DN15 G3/4B 110mm PN16 Batteri std alt. Extern matad 3-5,5VDC 1 U47302G0101A101 1,5 DN20 G1B 130mm PN16 Batteri std alt. Extern matad 3-5,5VDC 1 U47302G0202A101 1,5 DN20 G1B 190mm PN16 Batteri std alt. Extern matad 3-5,5VDC 1 U47302G0203A101 1,5 DN20 Fläns 190mm PN25 Batteri std alt. Extern matad 3-5,5VDC 1 U47302F0203A101 2,5 DN20 G1B 130mm PN16 Batteri std alt. Extern matad 3-5,5VDC 1 U47303G0202A101 2,5 DN20 G1B 190mm PN16 Batteri std alt. Extern matad 3-5,5VDC 1 U47303G0203A101 2,5 DN20 Fläns 190mm PN25 Batteri std alt. Extern matad 3-5,5VDC 1 U47303F0203A101 3,5 DN25 G5/4B 260mm PN16 Batteri std alt. Extern matad 3-5,5VDC 10 U47304G0304A101 3,5 DN25 Fläns 260mm PN25 Batteri std alt. Extern matad 3-5,5VDC 10 U47304F0304A101 6 DN25 G5/4B 260mm PN16 Batteri std alt. Extern matad 3-5,5VDC 10 U47305G0304A101 6 DN25 Fläns 260mm PN25 Batteri std alt. Extern matad 3-5,5VDC 10 U47305F0304A101 6 DN32 Fläns 260mm PN25 Batteri std alt. Extern matad 3-5,5VDC 10 U47305F0404A G2B G2B 300mm PN16 Batteri std alt. Extern matad 3-5,5VDC 10 U47306G0506A DN40 Fläns 300mm PN25 Batteri std alt. Extern matad 3-5,5VDC 10 U47306F0506A DN50 Fläns 270mm PN25 Batteri std alt. Extern matad 3-5,5VDC 100 U47307F0605A DN65 Fläns 300mm PN25 Batteri std alt. Extern matad 3-5,5VDC 100 U47308F0706A DN80 Fläns 300mm PN25 Batteri std alt. Extern matad 3-5,5VDC 100 U47309F0806A DN100 Fläns 360mm PN25 Batteri std alt. Extern matad 3-5,5VDC 100 U47310F0907A101 * Om Extern matad version beställs byt A mot X i artikelnummer Tillägg U473 (fabriksmonterat) Med galvannisk isolering U473F m. fast flödeskabel 473 (2,5 m. standard) U473F m. fast flödeskabel 473 (2,5 m. standard) U473F0030 Kylversion 473 U473F Sida 9 -
