1 larmklass Dual Alarm Link Management (DALM) DALM5000 IP-kommunikator Installations- och användaranvisning Giltig för DALM5000 revision och framåt (revision anges på kretskortets systemprocessor) InstallDALM5000_SE_r6.doc, DALM5000 SW =>

2 INNEHÅLL Introduktion... 3 DALM Systembeskrivning... 6 Larm över IP... 9 Specialfunktion 1: Differentiering av larmmottagare beroende på larmväg Specialfunktion 2: Gruppering av larmmottagare för larm mot flera IP-mottagare Larm som SMS Larm som DALM5000 programmering och driftsättning Specifika punkter för anslutning av DALM5000 mot brandlarmsanläggning Programmering och driftsättning, steg 3 i detalj Programmering och driftsättning, steg 10 i detalj Anslutning av analog larmuppringare till DALM Up- och downloading med DALM MC <-> DALM Programmeringsmöjligheter i DALM General - Allmänna inställningar Ethernet/GPRS - Inställningar för lokalt nätverk samt GPRS Receivers - Inställningar för larmmottagare Gruppering av IP-mottagare för larm mot två olika centraler Outputs - Inställningar för reläutgångar Out1 - Out Inputs - Inställningar för larmingångar Analog Protocol och Up- / downloading Virtual Inputs IP protocol IP protocol input Test Alarm Passwords - Ändra inloggningslösen Händelselogg Certificates Fjärrstyrning av DALM5000 via SMS Tekniska specifikationer DALM Godkännanden Inställningar för uppfyllande av krav enligt SSF114v2 och SBF110: Fabriksinställningar DALM

3 Introduktion Internet har stigit fram som en tillförlitlig och kostnadseffektiv bärare av larminformation. Men hur fungerar egentligen larmöverföring via Internet? Internet Startskottet för Internet gick när Sovjetunionen sköt upp Sputnik år USA insåg att de blivit efter i den tekniska kapplöpningen och bildade Arpa (Advanced Research Projects Agency) för att främja teknisk forskning. Ett av forskningsområden var datornätverk och 1962 presenterades en teori för en helt ny typ av datornätverk, nätverk som saknade center. Militären är intresserad eftersom ett sådant nätverk inte har en känslig knutpunkt som är enkel att slå ut och alltså skulle lämpa sig för att knyta samman militärens datorer runtom i USA. I försvarsmaktens regi dras experimentnätverket Arpanet igång Datorer på några universitet sammankopplas med hjälp av Arpanet för att visa om nätverket fungerar i praktiken. Experimentet fungerar väl och 1971 är 23 datorer på 15 olika platser inkopplade och samma år kommer användningen av elektronisk post igång. Universiteten börjar inse fördelarna med de kommunikationsmöjligheter nätverket erbjuder och två år senare, 1973, utvidgas Arpanet över USAs gränser med en kabel till Storbritannien och Norge. Arpanet håller på att växa ur skaparnas händer och 1982 används för första gången ordet "Internet" för att benämna Arpanet. I början av 1986 är datorer inkopplade mot Internet, i slutet av året 5 000; 1987 är datorer inkopplade och datorer. Arpanet upphörde officiellt att existera 1990 när experimentet förklarades avslutat men nätverket som utvecklats för att motstå till och med kärnvapenattacker fortsätter växa och breda ut sig. Uppbyggnad Internet består av ett antal mindre nätverk (LAN = Local Area Networks) som är ihopkopplade med varandra. Ett lokalt nätverk kan bestå av ett antal datorer, skrivare etc. och all utrustning som ingår i nätverket måste vara försedd med en egen unik adress, s.k. IP-adress. Ett lokalt nätverk kan liknas vid ett villakvarter där varje hus (dator, skrivare) har en egen adress (IP-adress) och varje hus är försett med ett stort antal entrédörrar (portar). Runt kvarteret har man satt upp ett stängsel och entrégrinden (gateway) in och ut ur villakvarteret skyddas av en vakt (brandvägg). Entrégrinden (gateway) har i sin tur en unik adress (IP-adress) vilken är den enda som syns utifrån. Nätverksdator Ex IP-Adress Nätverksskrivare Ex IP-Adress Brandväggen definierar regler för vem som får ansluta utifrån till en dator inne i nätverket (och till vilken port på den datorn) samt för vem som får koppla upp sig inifrån det lokala nätverket mot annat system utanför nätverket (och ev. till vilken port på det externa systemet). Nätverksdator Ex IP-Adress Gateway Ex IP-Adress inåt Ex IP-Adress utåt Nätverksdator Ex IP-Adress Figur 1: Lokalt nätverk 3

4 För att man utifrån skall kunna ta sig in i, eller inifrån skall kunna ta sig ut ur, det lokala nätverket krävs att man tar sig förbi grindvakten vilket kräver att man satts upp på brandväggens lista över applikationer som tillåts antingen ansluta till utrustning inne i nätverket utifrån eller tillåts ansluta till utrustning utanför nätverket inifrån. Anslutning av utrustning till ett lokalt nätverk För att en utrustning, t.ex. en skrivare eller en larmsändare, skall kunna fungera i ett lokalt nätverk gäller vissa spelregler. Varje ansluten utrustning måste förses med en egen unik lokal IP-adress samt med en så kallad nätmask: IP-adress En IP-adress är uppbyggd av fyra siffergrupper åtskilda med punkt, t.ex: Det vanligaste är att de tre första grupperna anger nätverksadress (i detta exempel ) och alltså alltid är samma medan sista gruppen används för att dela ut unika adresser (1-255) till utrustning som ansluts till nätverket. Nätmask Nätmasken är liksom IP-adressen uppbyggd av fyra siffergrupper åtskilda med punkt, t.ex: , skall vara lika för alla utrustningar som ansluts till det lokala nätverket och anger (maskar ut) vilka av siffergrupperna i IP-adressen som måste vara samma för alla utrustningar som ingår i det lokala nätverket. Är siffergruppen i nätmasken satt till 255 innebär detta att alla utrustningar i nätverket måste ha samma siffergrupp på just den positionen. Exempel: Nätverksadress: Nätmask: innebär att en IP-adress till en utrustning som placeras i det lokala nätverket måste ha samma siffergrupper på de tre första platserna medan fjärde siffergruppen används för att förse utrustningen med en egen, unik adress är alltså OK i detta fall medan inte är det. Default gateway För utrustning, t.ex. en larmsändare, som skall kommunicera ut ur nätverket till extern utrustning måste också anges lokal adress till default gateway, d.v.s. gateways adress inåt mot det lokala nätverket eftersom all kommunikation ut ur nätverket måste ske via default gateway. Kommunikation via Internet All kommunikation via Internet bygger på ett klient/server-förhållande. Klienten (t.ex. en larmsändare) kopplar upp sig mot en server, skakar hand och kan sedan kommunicera med servern, eller snarare med en applikation (t.ex en programvara för larmmottagning) som ligger i servern. Uppkopplingen mot servern görs alltid mot serverns IP-adress och mot en specifik port (en av dörrarna i villaexemplet ovan) i servern. För att detta skall fungera förutsätts naturligtvis att det i servern finns en applikation som förväntar sig inkommande anrop och alltså lyssnar på just den angivna porten. Kommunikation mellan en klient och en server görs med hjälp av väl definierade kommunikationsprotokoll där de vanligaste i larmsammanhang är UDP och TCP/IP. Skillnaden mellan de två är att i UDP finns ingen inbyggd säkerhet eller leveranskontroll (metoden benämns ibland Fire and Forget ) medan i TCP/IP finns inbyggda metoder definierade för kontroll av att varje datapaket har nått fram till mottagaren. Notera att UDP och TCP/IP är rena kommunikationsprotokoll för Internet-trafik och alltså inte skall förväxlas med vilket larmprotokoll som en larmsändare använder sig av. Som exempel använder sig DALM5000 av larmprotokollet ACCESS V4 vilket motsvarar det språk som en motsvarande V4-mottagare förstår men hur meddelandet paketeras och levereras via Internet definieras av kommunikationsprotokollet TCP/IP. 4

5 Larmöverföring via Internet I fallet larmöverföring motsvaras klienten i exemplet ovan av en larmsändare, DALM5000. Servern vi ansluter mot finns hos larmmottagningscentralen och adressen dit samt vilken port vi skall ansluta mot definieras av mottagningscentralen. Nätverksdator Ex IP-Adress Nätverksskrivare Ex IP-Adress Brandväggen definierar regler för vem som får ansluta utifrån till en dator inne i nätverket (och till vilken port på den datorn) samt för vem som får koppla upp sig inifrån det lokala nätverket mot annat system utanför nätverket (och ev. till vilken port på det externa systemet). Nätverksdator Ex IP-Adress Gateway Ex IP-Adress inåt Ex IP-Adress utåt Mottagarserver hos t.ex. SOS IP-Adress: Lyssnar på port Nätverksdator Ex IP-Adress DALM5000 IP-larmsändare Ex IP-Adress Figur 2: DALM5000 i ett lokalt nätverk I figur 2 ovan har DALM5000 installerats i ett lokalt nätverk hos kund. Enheten har vid systemprogrammeringen programmerats att vid en larmhändelse leverera larmbesked till en mottagarserver på IP-adress , port Brandväggen i det lokala nätverket har konfigurerats av kundens IT-avdelning att tillåta uppkopplingar via TCP/IP inifrån det lokala nätverket mot externa IP-adresser, åtminstone mot portnummer Vid en larmhändelse kopplar DALM5000 (via default gateway vars adress programmerats i DALM5000 vid systemprogrammeringen) upp sig mot mottagarservern hos larmmottagaren, skakar hand, utbyter krypteringsnycklar och certifikat och levererar larmmeddelandet och får en kvittens från mottagaren. Eftersom kvittensmeddelandet levereras som ett svar på en pågående kommunikation som initierats av DALM5000 inifrån det lokala nätverket kommer brandväggen automatiskt tillåta kvittensen att passera in till DALM5000. GPRS DALM500 använder sig i första hand av anslutningen mot det lokala nätverket, d.v.s. trådanslutningen mot Internet, för larmförmedling. Som backup finns ombord på DALM5000 en GPRS-modul som automatiskt används i stället om trådanslutning saknas eller om något blir fel på trådanslutningen. GPRS (General Packet Radio Services) är en utbyggnad av det befintliga GSM-nätet. GPRS-tekniken erbjuder helt enkelt att trådlöst sätt att ansluta mot Internet vilket innebär att mottagarservern kommer notera ett inkommande anrop mot samma port oavsett om larmet levereras via GPRS eller via den trådbundna anslutningen. För att GPRS-modulen skall fungera krävs att Access Point Name (APN) angivits vid systemprogrammering av DALM5000. APN, t.ex. online.telia.se, talar om för GPRS-modulen adressen till entrédörren mot Internet. Uppkopplingen mot Internet sköts sedan helt automatiskt av GPRS-modulen vid behov. DALM5000 kräver ingen speciell GPRS-operatör utan kravet är helt enkelt att det SIM-kort som placeras i enheten har stöd för GPRS vilket absoluta flertalet operatörer har. Notera dock att DALM5000 inte kan hantera ett rent 3G-kort, t.ex. från operatören 3. 5

6 DALM Systembeskrivning IDH6 RJ45 DIPswitch Figur 3. DALM5000 Anslutningar +- 12/24 VDC: Anslutning matningsspänning, VDC LINE OUT: Simulerad telelinje för anslutning av analog uppringare GPRS ERROR Potentialfri reläutgång för GPRS-fel, max 100mA ETH ERROR Potentialfri reläutgång för Ethernet-fel, max 100mA IN1-IN8: Larmingångar 1-8. Aktiveras genom en potentialfri slutning mot eller brytning från systemjord (C), beroende på hur ingångarna konfigurerats vid systemprogrammering. O1-O4: Open collector, d.v.s. sluter mot eller bryter från systemjord, fjärrstyrningsbara utgångar. Max ström per utgång: 250 ma BP: Förbikopplingsingång. Om BP sluts mot C förbikopplas DALM5000. När BP bryts från C påbörjas nedräkning av programmerad tillkopplingsfördröjning. När nedräkningen avslutats påbörjas skanning av larmingångarna. Nedräkningen kan när som helst avbrytas genom att BP åter sluts mot C. C: Systemjord. RJ45: Kontakt för anslutning mot fasta Internet via rak nätverkskabel eller PC för programmering via korsad nätverkskabel. IDH6: Stiftlist för anslutning av kabel för seriell kommunikation från externt system. DIP-switch DIP1: Anger Baudrate vid seriell kommunikation. DIP2: ON = DHCP aktiverat, OFF= DHCP avstängt, DIP 3: För att återställa DALM5000 till fabriksinställning, koppla från matningsspänning från DALM5000, sätt DIP 3 i ON-position och återanslut spänningen till kortet. Glöm inte att återställa DIP 3 till OFF igen efter uppstart, annars kommer kortet återställas vid varje framtida omstart. DIP 4: ON = Visa GSM signalstyrka på lysdioder. OFF = Normal indikering på lysdioder. DIP 5-DIP7: DIP 8: ON OFF Används ej. ON = DALM5000 tillåter ej fjärraccess med IPConfig, OFF: DALM5000 tillåter fjärraccess med IPConfig 6

7 DALM5000 används i första hand som extern uppringare och/eller IP-konverter i brand- och inbrottslarmsystem och erbjuder en säker överföring via primärt fasta Internet och sekundärt via GPRS. Larm kan normalt levereras via GPRS-länken även vid så låga mottagningsförhållanden som ner till 6 (av max 31), men vid installation rekommenderas att samtliga lysdioder skall lysa (innebär signalstyrka 12 eller mer av max 31) vid kontroll med DIP4. DALM5000 levererar också larm som SMS och/eller och totalt kan upp till 12 olika mottagare av SMS, eller IP-larm programmeras i enheten. DALM5000 har åtta hårda ingångar för direkt anslutning av larmgivare eller reläutgångar från t.ex. brandlarmsanläggning, fyra utgångar för fjärrmanöver eller sirén och är dessutom försedd med dialer capture - funktion vilket innebär att DALM5000 simulerar en analog telelinje och larmmottagare, tar emot larm från befintlig larmanläggning på format SIA, Robofon eller Contact ID och konverterar och levererar larmmeddelande som krypterad ACCESS V4 via TCP/IP till larmcentral. DALM5000 emulerar också ett analogt modem och kan ansluta mot inbyggt modem i t.ex. GE NX Series, DSC:s Power Series och Bosch 72xx och 74xx Series för fjärranslutning från respektive företags standardmjukvara för up- och downloading via antingen fasta Internet eller via GPRS. Larmbesked via TCP/IP från DALM5000 kan tas emot direkt av SOS Alarm eller av larmmottagare försedd med Dualtech s mottagningsprogramvara IPEagle (Securitas Alert, Högsäkerhetscentralen etc. För komplett lista, kontakta Dualtech). Enheten levereras i plastkapsling eller med monteringsplåt för montage i befintlig anläggnings kapsling och spänningsmatas normalt från befintlig larmanläggning. DALM5000 kan leverera larm till upp till 12 olika mottagare. I vilken form ett larmbesked skall levereras bestäms av vilken typ av mottagare det skall skickas till genom att man vid systemprogrammering i enhetens mottagarlista definierar mottagaradress i form av en IP-adress, ett mobiltelefonnummer eller en -adress samt av vilken typ (SMS, eller TCP/IP) mottagaren är. Var och en av larmingångarna kopplas sedan till den eller de mottagare som skall ta emot larm vid aktivering av just den ingången. Larmsändning påbörjas vid: 1. Aktivering av någon av de hårda ingångarna 2. Aktivering av någon av de integrerade ingångarna 3. Aktivering av virtuell ingång antingen genom seriellt kommando från externt system eller vid leverans av analogt larmbesked på format Contact ID, Robofon eller SIA från ansluten analog larmuppringare Hårda ingångar DALM5000 har åtta hårda ingångar för aktivering av larmsändning. Anslutningen utgörs av skruvplintar för direkt trådanslutning. Var och en av de ingångar som skall användas förses med händelsekoder och kopplas till önskade mottagare vid systemprogrammeringen. Ingångarna aktiveras genom en potentialfri slutning mot eller brytning från systemjord, beroende på hur de konfigurerats vid systemprogrammeringen. Larm aktiveras då ingångsnivån går under ca 1,6 VDC i det fall ingången programmerats till NO eller då ingångsnivån går över ca 1,6 VDC i det fall ingången programmerats till NC. Integrerade ingångar DALM5000 har fem integrerade ingångar som automatiskt aktiveras vid olika systemhändelser. Händelse Ingång Händelsekod Matningsspänning < 10,5 VDC LowBatt 81 Fel i Internetanslutning EthErr 82 Fel i GPRS-anslutning GPRSErr 83 DALM5000 förbikopplad (BP sluten mot C) Bypass 84 Sabotageswitch Sab 85 Kommunikationsfel mot intern modemkrets ComErr 86 De integrerade ingångarna kopplas på samma sätt som de hårda ingångarna till valfria mottagare vid systemprogrammeringen och kan förses med separata fördröjningar innan aktivering. GPRS Err aktiveras då signalstyrkan i GSM-nätet gått under nivå 6 (av max 31) och legat kvar där under inställd ingångsfördröjning. EthErr aktiveras antingen genom att anslutningskabeln avlägsnas eller genom att överföring av larm via fasta Internet misslyckas om felet inte återställts innan programmerad tidfördröjning löpt ut. 7

8 Analogt larm från uppringare ansluten till LINE OUT Efter att DALM5000 driftsatts kan enheten ta emot vanliga analoga larmbesked från en uppringare som anslutits till skruvplint LINE OUT. DALM5000 simulerar en vanlig analog telelinje, tar emot nummer som slås av uppringaren och levererar startton för SIA, Robofon eller Contact ID. Om larm levereras som SIA från ansluten uppringare aktiveras DALM5000:s virtuella ingång 36. Om larm levereras som Robofon från ansluten uppringare aktiveras DALM5000:s virtuella ingång 37. Om larm levereras som Contact ID från ansluten uppringare aktiveras DALM5000:s virtuella ingång 38. Som svar på starttonen levererar uppringaren sitt larmbesked vilket avkodas och konverteras av DALM5000 varefter det levereras till larmmottagare via SMS, eller TCP/IP. För larm som TCP/IP gäller: Om mottaget analogt larmbesked är av typen Robofon eller Contact ID gäller att så snart kvittens erhållits från mottagaren kvitteras larmet av med kvitteringston till ansluten uppringare. Om mottaget analogt larmbesked är av typen SIA gäller att larmet kvitteras av mot uppringaren så snart det tagits emot av DALM5000. Om leverans till larmcentral härefter misslyckas, aktiveras utgång nummer 4 på IP500. Observera Utgång 4 bör alltså i fallet SIA kopplas till sektion på ansluten uppringare så att ett lokallarm kan aktiveras i händelse av överföringsproblem. Observera att sändar-id som programmerats i IP500 alltid används vid larm mot larmcentral, d.v.s. även vid uppringt larm från ansluten analog uppringare. Kund-ID som levereras från den anslutna uppringaren ignoreras alltså vilket innebär att vid uppgradering av en befintlig anläggning måste larmmottagaren informeras om att anläggningen byter ID till det ID som lagrats i DALM5000. Observera att larm alltid levereras till de mottagaradresser som definierats i DALM5000 för ingångarna Mottagarnummer som slås av ansluten analog uppringare ignoreras alltså. 8

9 Larm över IP DALM5000 ansluts till det lokala nätverket i objektet med en standard CAT5 nätverkskabel och levererar larm via Internet med hjälp av protokollet SOS ACCESS V4. DALM5000 kommunicerar på 100MBps och på grund av de mycket små datamängder som levereras har enheten normalt ingen påverkan alls på övrig trafik i det nätverk den ansluts till. ACCESS V4 kan tas emot direkt av SOS Alarm eller av andra larmmottagningscentraler som utrustats med Dualtech s V4-mottagare IPEagle. Uppkopplingen mot larmcentral görs via en krypterad TLS-länk och systemet är försett med utbytesskydd och serververifiering för extremt hög säkerhet. Observera att om IP-mottagare programmerats i mottagargrupp 1 (vilket innebär mottagarnummer 1-4 i DALM5000:s mottagarlista) gäller att samtliga de fyra första platserna är förbrukade, det vill säga det är inte tillåtet att definiera mottagaradress 1 och mottagaradress 2 som typ TCP/IP och mottagaradress 3 som typ SMS eller (se Specialfunktion 1 nedan). Protokollet ACCESS V4 innehåller ett antal vitala parametrar vilka programmeras i DALM5000 vid systemprogrammering där de primära är: Sändar-ID (transmitter code) Programmeras i DALM5000 vid systemprogrammering. Observera att ID som programmerats i DALM5000 alltid används vid larm mot larmcentral, d.v.s. även vid larm från ansluten analog uppringare. Kund-ID som levereras till DALM5000 ansluten uppringare ignoreras alltså vilket innebär att vid uppgradering av en befintlig anläggning måste larmmottagaren informeras om att anläggningen byter ID till det ID som lagrats i DALM5000. Lösenord (authentication) Fås från mottagande larmcentral och programmeras i DALM5000 vid systemprogrammering. Vid driftsättning, d.v.s. vid första larmsändningen mot larmcentral, byts lösenordet automatiskt ut. Lösenordet är härefter endast känt av mottagarservern och DALM5000 (utbytesskydd). Pollningsintervall (heartbeat rate) Fås från mottagande larmcentral enligt överenskommelse med slutkund och programmeras i DALM5000 vid systemprogrammering. DALM5000 levererar korta meddelanden till larmcentral i förutbestämt intervall (90 s 25 h). Vid uteblivna heartbeats från DALM5000 aktiveras larm hos larmcentralen. För beskrivning av vilka inställningar som krävs för uppfyllande av regelverken, se kapitel Inställningar för uppfyllande av krav enligt SSF114v2 och SBF110:6. Händelsekoder (event codes) För de hårda ingångarna programmeras händelsekoder i DALM5000 enligt överenskommelse med mottagarcentralen. För de integrerade fellarmen (GPRS-fel etc.) levererar DALM5000 fördefinierade händelsekoder (81-86). Vid larm från ansluten analog uppringare hämtas händelsekod från det analoga larmbeskedet (SIA, Contact ID eller Robofon). Larmprocedur IP Vid larm över IP används alltid i första hand position 1 och 2 i mottagarlistan, där position 1 utgörs av primär mottagare och position 2 av sekundär mottagare. Larmprocedur via IP om larmsändning startats av aktivering av en hård ingång: 1. Försök 1 mot primär mottagare via fast Internetanslutning 2. Om misslyckat: försök 1 mot sekundär mottagare via fast Internetanslutning 3. Om misslyckat: försök 1 mot primär mottagare via GPRS 4. Om misslyckat: försök 1 mot sekundär mottagare via GPRS 5. Om misslyckat: försök 2 mot primär mottagare via fast Internetanslutning 6. Om misslyckat: försök 2 mot sekundär mottagare via fast Internetanslutning 7. Om misslyckat: försök 2 mot primär mottagare via GPRS o.s.v. tills alla mottagare och larmvägar testats fyra gånger För att larm som TCP/IP skall fungera krävs att följande programmerats i DALM5000 För fasta Internet 1. IP adress* som skall användas av DALM5000 i det lokala nätverk den ansluts till. 2. Default gateway* i det lokala nätverk DALM5000 ansluts till. 9

10 3. Nätmask* för det lokala nätverk DALM5000 ansluts till. 4. IP-parametrar från larmmottagaren: sändar-id, lösenord och heartbeat rate. Övriga parametrar, t.ex. mottagaradresser är förprogrammerade i de mallar som medföljer programmeringsmjukvaran. * Alternativt kan DHCP aktiveras i DALM5000 vilket innebär att enheten själv hämtar IP-parametrar vid anslutning till det lokala nätverket. För GPRS 1. Eventuell PIN-kod på det SIM-kort som placeras i enheten. Om kontroll av PIN-kod stängts av för det SIM-kort som skall användas lämnas fält för PIN-kod blankt vid systemprogrammeringen. 2. AccessPointName (APN) för GPRS-anslutningen (ifyllt om programmeringsmall används). Specialfunktion 1: Differentiering av larmmottagare beroende på larmväg I normalfallet kopplas de ingångar som skall användas för larm via IP endast mot adress 1 och 2 vid systemprogrammering vilket innebär att DALM5000 kopplar upp sig mot samma mottagaradresser oavsett om larmet förmedlas via fast Internet eller GPRS (detta gäller normalt även för avkodade analoga larmbesked från ansluten uppringare). I vissa specialfall kan det dock finnas intresse av att leverera larm mot olika mottagare beroende på vilken väg de levereras (d.v.s. via fast Internet eller GPRS). En sådan uppdelning görs genom att IPadresser läggs in på samtliga de fyra första platserna i mottagarlistan. När en ingång vid systemprogrammeringen kopplas mot samtliga dessa fyra adresser kommer DALM5000 använda adress 1 som primär adress via fasta Internet, adress 2 som sekundär adress via fasta Internet, adress 3 som primär adress via GPRS och adress 4 som sekundär adress via GPRS. Observera att denna funktion endast används i specialfall, dock gäller alltid vid larm via IP att de fyra första platserna i mottagarlistan åtgår, det vill säga det är inte tillåtet att definiera mottagaradress 1 och mottagaradress 2 som typ TCP/IP och mottagaradress 3 som typ SMS eller . Specialfunktion 2: Gruppering av larmmottagare för larm mot flera IP-mottagare DALM5000 är försedd med möjlighet att leverera larm till två olika IP-larmmottagare helt oberoende av varandra. Typfallet för en sådan lösning kan vara att t.ex. brand och fellarm skall levereras till larmcentral 1 medan Inbrott skall levereras till larmcentral 2. För att lösa detta är DALM5000:s mottagarlista indelad i tre grupper. Vid larm mot fler än en IP mottagningscentral läggs mottagaradresser för central 1 på position 1 & 2 (eller 1, 2, 3 & 4 enligt specialfunktion 1 ovan) och mottagaradresser för central 2 på position 5 & 6 (eller 5, 6, 7 & 8 eftersom även i detta fall gäller specialfunktion 1 om så önskas). Vid aktivering av ingång som vid systemprogrammering kopplats till grupp 1 (Grupp 1 = mottagaradress 1-4 i mottagarlistan) används adress 1 som primär och adress 2 som sekundär. Larmprocedur utförs enligt beskrivning ovan och möjlighet finns till uppdelning av larm beroende på larmväg enligt specialfunktion 1. Vid aktivering av ingång som vid systemprogrammering kopplats till grupp 2 (Grupp 2 = mottagaradress 5-8 i mottagarlistan) används adress 5 som primär och adress 6 som sekundär. Larmprocedur utförs enligt beskrivning ovan och möjlighet finns till uppdelning av larm beroende på larmväg enligt specialfunktion 1. Var och en av grupp 1 och 2 förses vid systemprogrammering med egna parametrar för IP larmöverföring (sändar-id, lösenord, önskat pollningsintervall etc.) vilket innebär att DALM5000 agerar som två helt unika sändare gentemot de båda mottagningscentralerna. NOT: I normalfallet när IP-larm levereras till endast en mottagningscentral, d.v.s. enbart till grupp 1, kan även mottagare 5-8 användas för singelmottagare av SMS eller om så önskas. För grupp 3 som består av mottagaradresser 9-12 finns ingen larmprocedur enligt primär, sekundär etc. utan här placeras om så önskas singelmottagare av typ SMS, eller TCP/IP. 10

11 Larm som SMS DALM5000 kan leverera larm som SMS till valfria mottagarnummer. SMS levereras endast via GPRS-modulen, alltså inte via fasta Internet. I mottagarlistan definieras vid systemprogrammering mottagare av typ SMS och med ett mobilnummer som mottagaradress. När en ingång som kopplats till mottagaren aktiveras levereras ett SMS textmeddelande till mottagaren. Meddelandet byggs upp med de parametrar som lagrats i DALM5000 vid systemprogrammering enligt: Object ID, Inputlabel Input text t.ex: DALM5000, Input 1 Inbrott Om larm aktiverats genom analogt larm från ansluten uppringare adderas dessutom händelsekod, area och eventuell händelsetext från uppringaren, ex: DALM5000, IN36 (Analog SIA) Bosch 7240 SIA II BA : Inbrott Area : 0102 Section : 003 där 0102 = sändararea och 003 = sektion. För att larm som SMS skall fungera krävs följande: 1. Ett aktivt SIM-kort har placerats i enheten 2. Att PIN-kontroll på SIM-kortet antingen stängts av med hjälp av en vanlig mobiltelefon eller att aktuell PIN-kod angetts under flik GPRS vid systemprogrammering av DALM Att enheten placerats där GSM-täckning finns 11

12 Larm som DALM5000 kan leverera larm som till valfria mottagaradresser både via fasta Internet och via GPRS. I mottagarlistan definieras vid systemprogrammering mottagare av typ och med en -adress som mottagaradress. När en ingång som kopplats till mottagaren aktiveras levereras ett till mottagaren. Meddelandet byggs upp med de parametrar som lagrats i enheten vid systemprogrammering enligt: Från: Sender ID@DOMAIN Ämne: Object ID, Input label Meddelande: Input text t.ex. Från: DALM5000@dualtech.se Ämne: DALM5000, IN1 Meddelande: Inbrott Om larm aktiverats genom analogt larm från ansluten uppringare adderas dessutom händelsekod, area och eventuell händelsetext från uppringaren, ex: Från: DALM5000@dualtech.se Ämne: DALM5000, IN36 (Analog SIA) Meddelande: Bosch 7240 SIA II BA : Inbrott Area : 0102 Section : 003 där 0102 = sändararea och 003 = sektion. För att larm som skall fungera krävs följande: Via fasta Internet: 1. Att adress till giltig SMTP-server* angetts under fliken Ethernet vid systemprogrammering. 2. Att adress till giltig DNS-server** i det lokala nätverket angetts vid systemprogrammering. 3. Att en giltig domain angetts vid systemprogrammering. * Observera: För att larm som via fasta nätet skall fungera krävs att SMTP-server man ansluter till (kan vara lokaliserad antingen i det lokala nätverket eller externt hos -leverantör) är konfigurerad så att från den domain som angetts vid systemprogrammeringen av DALM5000 verkligen tillåts skicka meddelanden till de mottagaradresser som önskas. I vissa fall kan regler vara uppsatta i SMTP-servern som innebär t.ex. att mail från en viss domän, t.ex. dualtech.se, endast får distribueras till vissa mottagaradresser etc. Vid problem, kontrollera med IT-ansvarig på objektet. ** Alternativt kan DHCP aktiveras i DALM5000 vilket innebär att enheten själv hämtar IP-parametrar, inklusive adress till DNS-server, vid anslutning till det lokala nätverket. Via GPRS: 1. Ett aktivt SIM-kort har placerats i enheten 2. Att PIN-kontroll på SIM-kortet antingen stängts av med hjälp av en vanlig mobiltelefon eller att aktuell PIN-kod angetts under flik GPRS vid systemprogrammering av DALM Att adress till giltig SMTP-server angetts under fliken GPRS vid systemprogrammering. 12

13 DALM5000 programmering och driftsättning DALM5000 programmeras med hjälp av programmeringsmjukvara IPConfig. För att programmera och driftsätta enheten för larm mot IP-mottagare följ följande steg (vissa av stegen utvecklas mer i detalj på efterföljande sidor). OBSERVERA: Kontrollera att nätverkets brandvägg är öppnad för utgående TCP/IP-trafik, åtminstone mot det portnummer som används av larmmottagaren (om SOS Alarm: port 19100). Vid larm mot TCP/IP-mottagare krävs vidare följande parametrar/inställningar: Från larmmottagaren 1. Autentiseringskod (Lösenord): Kundkod (Sändare): Önskat pollningsintervall (heartbeat rate*)... * För beskrivning av vilka inställningar som krävs för uppfyllande av regelverken, se kapitel Inställningar för uppfyllande av krav enligt SSF114v2 och SBF110:6. Från nätverksansvarig på larmobjektet (om enheten ansluts till fast nätverk) 1. IP-adress som skall användas i DALM5000*: Default gateway*: Nätmask*:... * DALM5000 har även stöd för DHCP, d.v.s. automatisk hämtning av IP-parametrar vid anslutning till lokalt nätverk om så önskas. Se avsnitt Programmering och driftsättning, steg 10 i detalj. NOT: Programmeringsexempel finns att hämta på nedladdningsarea hos Dualtech, se punkt 2 nedan. 1. Läs noggrant igenom avsnittet DALM5000 Systembeskrivning på föregående sidor. 2. Installera programmeringsverktyget IPConfig i den dator som skall användas för systemprogrammering. IPConfig, programmeringsexempel samt programmeringsmallar hämtas från nedladdningsarea hos Dualtech IT. För detaljbeskrivning, se avsnitt Programmering och driftsättning, steg 2 i detalj. 3. Konfigurera programmeringsdatorn med samma subnätadress och nätmask som DALM5000. För detaljbeskrivning, se avsnitt Programmering och driftsättning, steg 3 i detalj. 4. Anslut programmeringsdatorn till DALM5000:s nätverksjack, RJ45 i figur 3, via en korsad nätverkskabel. 5. Anslut en kopplingstråd mellan DALM5000:s ingång BP och C, d.v.s. se till att kortet hålls förbikopplat. Anslut därefter spänning till kortet. Under uppstart blinkar: - grön diod 1 en gång per sekund (söker GPRS-nät, dioden styrs direkt från GPRS-modulen) - grön diod 2 en gång per sekund (DALM5000 är förbikopplad) - röd diod 5 en gång per sekund (söker GPRS-nät) 6. Starta IPConfig genom att dubbelklicka på ikon på programmeringsdatorns skrivbord och byt språk till svenska under fliken Options. 7. Under fliken En sändare, ange IP-adress till DALM5000 (vid leverans: ) i fältet Sändar IP samt lösenord för inloggning (vid leverans: admin) i fältet Lösenord. 13

14 8. Klicka Hämta Inställningar. IPConfig upprättar kontakt med DALM5000 och hämtar alla enhetens inställningar. OBSERVERA: Hämtningen av parametrar förutsätter att DALM5000 tillåts ansluta tillbaka via TCP/IP mot IPConfig. För att detta skall fungera måste Windows-brandväggen i datorn vara avstängd. Gå in i Kontrollpanelen på programmeringsdatorn och deaktivera brandväggen om detta inte redan är gjort. 9. När hämtningen är klar, klicka Öppna, gå in i mappen Mallar och välj den programmeringsmall som önskas (vilken mottagningscentral, vilken stad skall larmen terminera i och vilken GPRS-operatör skall användas), t.ex. SOS Alarm Stockholm - Telia. 10. Genom mallen är de flesta fält redan ifyllda. Komplettera med följande: Under fliken Receivers Adress till IP-mottagare är i mallen redan definierat för mottagarlistan position 1 och 2. Om DALM5000 skall användas endast för IP-larm behövs inga ytterligare inställningar. Om mottagare för SMS och/eller också önskas, lägg till mottagare för detta på position 5 och framåt i mottagarlistan. Under fliken Ethernet/GPRS Ethernet (om enheten skall anslutas till fast nätverk) - IP-adress som skall användas av DALM5000 i det lokala nätverket* - Default Gateway i det lokala nätverket* - Subnätmask i det lokala nätverket* * kan utelämnas om DHCP skall användas, d.v.s. om enheten själv skall hämta inställningarna vid anslutning mot det lokala nätverket. I så fall sätts DIP-switch 2 på kortet i läge ON innan anslutning till nätverket. För detaljbeskrivning, se avsnitt Programmering och driftsättning, steg 10 i detalj. Not: DNS-server används endast för översättning av en adress till en smtp-server uttryckt i text till motsvarande adress uttryckt i siffror, t.ex. smtprelay1.telia.com = Såväl DNS som SMTP används endast vid larm som och kan i en ren IP-tillämpning alltså utelämnas. Under fliken Inputs (om hårda ingångar skall användas) Hårda ingångar 1-7 är i mallen satta till normalt slutna, d.v.s. larm aktiveras vid en potentialfri brytning av ingången från systemjord. Hårda ingången nummer 8 är i mallen satt till normalt öppen, d.v.s. larm aktiveras vid en potentialfri slutning av ingången mot systemjord. Ingång 8 är i mallen kopplad till IPmottagare som förprogrammerats på mottagarplats 1 & 2 och ingång 8 används vid den fortsatta driftsättningen enligt kommande punkter. De hårda ingångar som skall användas definieras (kopplas till larmmottagare etc.) genom att önskade inställningar bockas i för respektive ingång. För detaljerad beskrivning av de val som finns, se avsnitt Inputs - Inställningar för larmingångar längre fram. Under fliken IP Protocol Fyll i parametrar för IP-larm från larmmottagaren, d.v.s. Transmitter Code (Sändar-ID), Authentication code (lösenord) samt önskat pollningsintervall, d.v.s. överenskommet intervall mellan slutanvändaren och larmmottagningscentralen, under fliken Heartbeat. I mallen är pollningsintervallet satt till 25h. Under fliken IP Protocol Input Vid användning av hårda ingångar, ange händelsekoder (01, BA, FR etc.) enligt överenskommelse med larmmottagare för de ingångar som kopplats mot mottagare för IP-larm. Om analog larmuppringare skall anslutas till DALM5000:s linjeutgång - Under fliken Virtual Inputs Vid larm från ansluten analog uppringare aktiveras någon av de virtuella ingångarna 36 (om larm som SIA I, II eller III), 37 (om larm som Robofon) eller 38 (om larm som Contact ID). Vid larm på någon av dessa ingångar hämtas händelsekod, sändararea, fritexter etc. från det analoga larmbeskedet och infogas i larmbesked till larmcentral. De virtuella ingångarna 36, 37 och 38 är i mallarna redan kopplade till IP-mottagare på plats 1 & 2 i mottagarlistan. Här behöver alltså normalt inget ändras eller läggas till om inte även SMS och/eller skall användas. - Under fliken Analog Protocol 14

15 Ange här vilket larmprotokoll (d.v.s. SIA, Contact ID eller Robofon) som DALM5000 kan förvänta sig från uppringaren. - Under fliken Up- / downloading Ange fabrikat av ansluten analog uppringare om DALM5000 även skall nyttjas för up- / downloading av parametrar till/från ansluten uppringare med hjälp av tillverkarens egen mjukvara. 11. Klicka på Skicka till sändare för att överföra de nya inställningarna till DALM5000. När uppladdningen är klar startar DALM5000 automatiskt om och läser in de nya inställningarna i ett ickeflyktigt minne (indikeras av att båda de röda lysdioderna lyser fast en kort stund) samtidigt som IPConfig frågar om filen skall sparas. Välj ja för att spara eller nej för att inte spara varefter IPConfig återgår till utgångsläget. 12. Avlägsna programmeringskabel från DALM5000 och anslut kortet via en icke-korsad nätverkskabel till det lokala nätverket om sådant finns. 13. DALM5000 inbyggt stöd för en Telnet-anslutning vilken kan användas som hjälp vid driftsättningen. Om möjlighet finns: Anslut programmeringsdatorn till samma nätverk som DALM5000 (notera att datorn nu måste sättas till samma subnät och nätmask som det lokala nätverket använder sig av. För tillvägagångssätt, se avsnitt Programmering och driftsättning, steg 3 i detalj) och starta kommandoprompten i datorn genom att klicka: Start-Kör. Skriv in cmd följt av ENTER. Nu startar Windows kommando-prompt i ett svart fönster. För att ansluta till DALM5000, skriv telnet följt av mellanslag följt av DALM5000:s IP-adress i det lokala nätverket (d.v.s den IP-adress som kortet fått vid systemprogrammeringen ovan) följt av ENTER, t.ex: telnet Kommandofönstret skall nu bli helt svart och datorn är online med DALM5000. För att testa kommunikationen skriv dtv följt av ENTER. DALM5000 svarar med revisionsnummer följt av OK, t.ex: DALM5000 ver OK I kommandofönstret skrivs sedan löpande ut information om vad som händer vid de fortsatta stegen i driftsättningen. Not: Om möjlighet att ansluta dator till samma nätverk inte finns, indikerar DALM5000 även på lysdioder vad som händer i varje steg av den fortsatta driftsättningen. 14. Sätt en tejp på DALM5000:s sabotageswitch (aktiveras så snart kodbyte utförts enligt nedan). Utan att avlägsna tråden mellan BP och C, d.v.s. med DALM5000 fortfarande i förbikopplat läge: Aktivera den hårda ingången I8/IN8 genom att sluta den mot C med en kopplingstråd. Detta får till följd: 1. DALM5000 kopplar upp sig mot IP-mottagare 1 och byter ut sitt lösenord. Status skrivs löpande ut i kommandofönstret. För lysdioder gäller: - grön diod 1 blinkar en gång var tredje sekund (fortfarande inloggad på GPRS-nätet) - grön diod 3 blinkar fem gånger per sekund (uppkoppling pågår) - grön diod 2 släckt (kommunikationsväg: fasta Internet) Lyckat kodbyte indikeras med att lysdioder 2&3blinkar tre gånger tillsammans. 2. DALM5000 kopplar återigen upp sig mot IP-mottagare 1 och leverera händelsekod (= 08) för ingång 8. Status skrivs löpande ut i kommandofönstret. För lysdioder gäller: - grön diod 1 en gång var tredje sekund (fortfarande inloggad på GPRS-nätet) - grön diod 3 blinkar fem gånger per sekund (uppkoppling pågår) - grön diod 2 släckt (kommunikationsväg: fasta Internet) Lyckad överföring indikeras med att lysdioder 2&3blinkar tre gånger tillsammans. 3. DALM5000 kopplar återigen upp sig mot IP-mottagare 1 och levererar ett första heartbeat. Svaret från mottagaren används för att synkronisera tiden i DALM5000 mot mottagarens klocka. Status skrivs 15

16 löpande ut i kommandofönstret. För lysdioder gäller: - grön diod 1 en gång var tredje sekund (fortfarande inloggad på GPRS-nätet) - grön diod 3 blinkar fem gånger per sekund (uppkoppling pågår) - grön diod 2 släckt (kommunikationsväg: fasta Internet) Lyckad kommunikation indikeras med att lysdioder 2&3blinkar tre gånger tillsammans. 4. DALM5000 kopplar återigen upp sig mot IP-mottagare 1 och levererar ett heartbeat via GPRS för att testa även den kommunikationsvägen. Status skrivs löpande ut i kommandofönstret. För lysdioder gäller: - grön diod 1 en gång var tredje sekund (fortfarande inloggad på GPRS-nätet) - grön diod 3 blinkar fem gånger per sekund (sändning pågår) - grön diod 2 tänd (kommunikationsväg: GPRS) Lyckad test indikeras med att lysdioder 2&3 blinkar tre gånger tillsammans. Misslyckade överföringar indikeras genom att röd diod blinkar tre gånger. I kommandofönstret skrivs ut en felkod och en kort förklaring. Om kommandofönster inte används, hämta återigen inställningarna från DALM5000 med hjälp av IPConfig och kontrollera händelseloggen i DALM5000. Felkoder: Startup: Request new auth failed Försök att uppdatera lösenord misslyckades. Trolig orsak: Antingen har DALM5000 inte kommit ut genom det lokala nätverkets brandvägg och alltså inte fått kontakt med mottagaren eller har någon parameter (lösenord eller dyl.) programmerats felaktigt. Kontrollera alla parametrar med larmmottagaren. Startup: Heartbeat (ethernet) delivered, status = 4 Status 4 innebär icke auktoriserad vilket innebär att mottagare och sändare inte matchar varandra avseende sändar-id och/eller lösenord. Kontrollera parametrar med larmmottagaren. Startup: Heartbeat (ethernet) delivered, status = 101 Enheten har fått kontakt med mottagaren och levererat ett heartbeat. Status 101 innebär att mottagaren anser att heartbeat kommit för snart inpå ett föregående heartbeat. Detta är OK under uppstartsekvensen eftersom kommunikationen likväl verifierats. Startup: Request new auth succeeded, status = 0 Status 0 innebär OK från mottagaren. 15. Avlägsna kopplingstråden mellan skruvplint BP och C. Nedräkning för tillkoppling av DALM5000 påbörjas och efter 30 sekunder slocknar lysdiod 2. DALM5000 är nu driftsatt och klar för användning. Driftsättning vid larm mot flera IP-mottagare Om olika ingångar satts att skicka larm via IP till olika larmmottagare (se avsnitt Gruppering av larmmottagare för larm mot två olika centraler) måste först ingång som kopplats till mottagare 1 aktiveras (uppstartsekvens körs mot mottagare 1) och därefter ingång som kopplats till mottagare 2 aktiveras (uppstartsekvens körs mot mottagare 2). 16

17 Specifika punkter för anslutning av DALM5000 mot brandlarmsanläggning - Anslut utgång för brandlarm från brandlarmsanläggningen till DALM5000, ingång 1 - Anslut utgång för fellarm från brandlarmsanläggningen till DALM5000, ingång 2 - Anslut DALM5000 utgång 4 till sektion/ingång på brandlarmsanläggningen - Anslut DALM5000 utgång ETH ERR till sektion/ingång på brandlarmsanläggningen DALM5000 bör i både inbrotts- och brandlarmsammanhang avprovas åtminstone en gång per år. För avprovning av brandlarmsändning, aktivera ingång 1 på DALM5000, för avprovning av fellarmsändning, aktivera ingång 2 på DALM5000. För avprovning av sändning av DALM5000:s interna fellarm aktivera sändning genom att skapa förutsättningar för respektive fel, t.ex. genom att avlägsna enhetens antenn för att aktivera fellarm för GPRS-fel (not: 20 minuters fördröjning vid leverans). Påbörjad sändning indikeras alltid av att LED3 börjar blinka med en frekvens av 5 ggr/sekund. Kommunikationsväg indikeras av LED2 där släckt innebär kommunikationsväg fast Internet och tänd innebär kommunikationsväg GPRS. Positiv kvittens från larmcentral indikeras genom att LED 2 (grön) och LED 3 (grön) blinkar tre gånger tillsammans med en frekvens av 1 gång per sekund medan negativ kvittens indikeras genom att LED 4 (röd) blinkar tre gånger med en frekvens av 1 gång per sekund. Vid positiv kvittens, d.v.s. lyckad överföring, bryts den normalt slutna utgång 4 från DALM5000 under två sekunder varefter den återigen sluts. Vid negativ kvittens, d.v.s. misslyckad överföring, bryts den normalt slutna utgången ETH ERR från DALM5000 under två sekunder varefter den återigen sluts. 17

18 Programmering och driftsättning, steg 2 i detalj 1. IPConfig är verifierat för Windows XP, service pack 2. IPConfig kräver också att Microsoft.NET Framework 3.0 finns installerat på datorn. Om inte redan installerat hämtas.net 3.0 från: Efter nedladdning använd en standardinstallation, klicka bara next på varje fråga. 2. Gå in på Logga in med user: downloads och password x3ggvpvzuu Gå in i mappen IPConfig programming tool och ladda ner filen IPConfig rxx.zip (där xx står för revision, t.ex r13). NOT: Vilken revision som skall laddas ned beror på revision av kretskortets mjukvara (noterad på kretskortets systemprocessor, t.ex ) och framgår av mappnamnen på hämtningsplatsen. Ladda också ned filen Mallar från samma mapp som IPConfig. Packa upp de nedladdade filerna genom att högerklicka på respektive fil och välj packa upp. Efter att IPConfig-filen packats upp, dubbelklicka på filen setup.exe och följ därefter instruktionerna på skärmen. När installationen är klar placeras en genväg till programmet på datorns skrivbord. 3. När installationen av IPConfig är klar, kopiera den uppackade mappen Mallar till mappen C:\Program Files\Dualtech\IPConfig\Transmitters Programmering och driftsättning, steg 3 i detalj 1. På programmeringsdatorn, klicka Start-Inställningar-Kontrollpanelen 2. Dubbelklicka på Nätverksanslutningar och dubbelklicka på Anslutning till lokalt nätverk 3. Klicka på Egenskaper 4. Klicka på Internet protocol (TCP/IP) och sedan på Egenskaper 5. Bocka i Använd följande IP-adress 6. I fältet IP-adress, fyll i I fältet Nätmask, fyll i Klicka på OK Datorn har nu försetts med samma nätmask som DALM5000. Då de båda enheterna dessutom delar de första tre grupperna i sin IP-adress (DALM5000 har adress vid leverans) kommer datorn och DALM5000 nu att kunna kommunicera med varandra via en korsad nätverkskabel. Programmering och driftsättning, steg 10 i detalj DALM5000 kan förses med IP-adress, default gateway, DNS-server och subnätmask för det lokala nätverket på två olika sätt. Vilken metod som skall gälla anges med DIP-switch 2 på DALM5000:s 8-poliga DIP-switch. DIP 2 i läge 0 (OFF) innebär att fasta värden skall gälla. DIP 2 i läge 1 (ON) innebär att DALM5000 vid uppstart automatiskt hämtar giltiga parametrar från det nätverk den ansluts till (DHCP). 1. Fasta värden (DIP 2 i läge OFF): IP-adress, default gateway och subnätmask fås från IT-ansvarig på objektet och läggs in i DALM5000 från IPConfig vid systemprogrammering. 2. DHCP (DIP 2 i läge ON): Vid uppstart av DALM5000 efter anslutning till det lokala nätverket kontaktar enheten nätverkets DHCP-server och erhåller automatiskt IP-adress, default gateway och subnätmask för det aktuella nätverket. Under tiden förhandlingen pågår lyser diod 4 (röd) med fast sken. Så snart giltiga värden erhållits från nätverket slocknar dioden och enheten är klar för drift i nätverket. Not: IP-adress som tilldelats via DHCP lånas från nätverkets DHCP-server för en begränsad tid vilket innebär att den automatiskt kan komma att uppdateras när som helst. Detta har ingen betydelse för DALM5000 som larmsändare men försvårar åtkomsten med IPConfig vid eventuella framtida uppdateringar av systemparametrar eftersom adressen till enheten är okänd. För att återigen komma åt enheten om parametrar skall uppdateras: 1. Slå av spänningen till DALM5000 och avlägsna anslutning till det lokala nätverket. 2. Anslut enheten direkt till programmeringsdator via korsad kabel. 3. Slå ner DIP 2 till läge OFF. 4. Starta enheten. DIP2 i läge OFF vid uppstart innebär att enheten återgår till den fasta IP-adress som lagrats i enheten (vid leverans: ). 5. Följ anvisningar under Installation, steg 1: Koppla upp dator mot DALM5000 för att åter få kontakt med enheten via IPConfig. När ändringar är genomförda, avlägsna spänningen till DALM5000 och slå återigen upp DIP 2 i ON-läge. Anslut enheten till nätverket igen och slå till spänningen. DIP 2 i läge ON innebär DHCP återigen aktiverat. Enheten erhåller IP-parametrar automatiskt från nätverket och är sedan driftklar igen. 18

19 Anslutning av analog larmuppringare till DALM5000 OBSERVERA: Innan analog uppringare ansluts till DALM5000 skall driftsättningen av DALM5000 enligt föregående kapitel vara helt klar. DALM5000 levererar en simulerad analog telelinje på skruvplinten LINE OUT. Här ansluts två trådar till analog uppringares linjeanslutning (ex T & R). DALM5000 tar emot nummer som slås av uppringaren och levererar startton för SIA, Robofon eller Contact ID beroende på hur enheten programmerats vid systemprogrammeringen. SIA nivå I, II eller III DALM5000 tar emot och avkodar SIA på nivå I, II eller III, d.v.s. även med text vilken infogas i IP-larm till larmcentral. Om larm levereras som SIA I, II eller III från ansluten uppringare aktiveras DALM5000:s virtuella ingång 36 så snart hela larmbeskedet tagits emot från ansluten uppringare. Virtuell ingång 36 är i programmeringsmall redan kopplad till IP-mottagare på plats 1 & 2 i mottagarlistan. Robofon DALM5000 tar emot och avkodar 8-ställig Robofon. Vid larm som Robofon ignoreras de första sex siffrorna (kund-id) medan de sista två levereras till larmcentral som händelsekod. Om larm levereras som Robofon från ansluten uppringare aktiveras DALM5000:s virtuella ingång 37 så snart hela larmbeskedet tagits emot från ansluten uppringare. Virtuell ingång 37 är i programmeringsmall redan kopplad till IP-mottagare på plats 1 & 2 i mottagarlistan. Contact ID DALM5000 tar emot och avkodar Contact ID. Vid larm som Contact ID ignoreras kund-id medan area, händelse och sektion levereras till larmcentral. Om larm levereras som Contact ID från ansluten uppringare aktiveras DALM5000:s virtuella ingång 38 så snart hela larmbeskedet tagits emot från ansluten uppringare. Virtuell ingång 38 är i programmeringsmall redan kopplad till IP-mottagare på plats 1 & 2 i mottagarlistan. Larmhantering SIA I, II och III För SIA gäller att så snart DALM5000 tagit emot hela larmet korrekt från uppringaren kvitteras larmet av mot uppringaren varefter försök till leverans görs mot mottagare. Om överföringen till larmcentral efter samtliga omförsök via fast Internet respektive GPRS av någon anledning misslyckats aktiveras utgång fyra på DALM5000 (sluts eller bryts beroende på hur utgången programmerats vid systemprogrammeringen). NOT: Utgång 4 bör alltså i fallet SIA kopplas till sektion på ansluten uppringare så att ett lokallarm kan aktiveras i händelse av överföringsproblem. Larmhantering Robofon och Contact ID För Robofon och Contact ID gäller att så snart DALM5000 tagit emot hela larmet korrekt från uppringaren påbörjas leveransförsök mot IP-mottagaren. Kvittenston levereras inte till uppringaren förrän IP-larmet kvitterats av från larmmottagaren. För att kunna hantera fallet att uppringaren hinner lägga på innan kvittenston levererats sparas samtliga meddelandeparametrar i en intern larmkö och märks med kvitterat respektive icke kvitterat. Om uppringaren skulle hinna lägga på för att ringa sitt sekundärnummer innan DALM5000 hunnit få kvittens från larmmottagare, kommer DALM5000 vid nästa försök från uppringaren verifiera att larmmeddelandet är identiskt med det föregående (som nu ligger i larmkön märkt som kvitterat från larmmottagare ) varvid meddelandet omgående kvitteras mot uppringaren och tas bort ur den interna larmkön. OBSERVERA att DALM5000:s interna felingångar, t.ex. GPRS-fel, levererar händelsekoder Dessa koder får alltså inte användas i ansluten uppringare. OBSERVERA att sändar-id som programmerats i DALM5000 alltid används vid larm mot larmcentral, d.v.s. även vid uppringt larm från ansluten analog uppringare. Kund-ID som levereras från den anslutna uppringaren ignoreras alltså vilket innebär att vid installation av DALM5000 i en befintlig anläggning måste larmmottagaren informeras om att anläggningen byter ID till det ID som lagrats i DALM5000. OBSERVERA att larm alltid levereras till de mottagaradresser i DALM5000:s interna mottagarlista som ingångar kopplats mot vid systemprogrammeringen. Mottagarnummer som slås av ansluten analog uppringare ignoreras alltså. 19

20 Exempel 1 Antag att virtuella ingångar vid systemprogrammeringen kopplats till mottagare 1, 2, 5 och 7, att Analog Protocol satts till Robofon samt att mottagarlistan har programmerats enligt: Mottagarlista position 1: IP-adress 1, SOS Alarm, mottagartyp TCP/IP Mottagarlista position 2: IP-adress 2, SOS Alarm, mottagartyp TCP/IP Mottagarlista position 5: Mobilnummer 1, mottagartyp SMS Mottagarlista position 7: -adress, mottagartyp Antag att analogt larm tas emot från ansluten uppringare, typ Robofon vilket innebär att virtuell ingång 37 aktiveras i DALM5000: - Larmbesked levereras till IP-mottagare nummer 1 i mottagarlistan. Meddelandet innehåller Sändar-ID som programmerats i DALM5000 och händelsekod = de två sista siffrorna i den 8-ställiga Robofon-koden från uppringaren. Om överföringen misslyckas görs försök mot mottagare 2 följt av mottagare 1 via GPRS följt av mottagare 2 via GPRS etc. till dess samtliga mottagare och larmvägar prövats fyra gånger. - Så snart IP-larmet levererats sänder DALM5000 ett SMS-meddelande till mottagarnummer 5. Meddelandet innehåller Objekt-ID som programmerats i DALM5000 under fliken Ethernet/GPRS SMS/ , ingångstext som programmerats i DALM5000 under fliken Virtual Inputs samt händelsekod = de två sista siffrorna i den 8-ställiga Robofon-koden från uppringaren. - Så snart SMS levererats sänder DALM5000 ett till mottagarnummer 7. Meddelandet innehåller Objekt- ID som programmerats i DALM5000 under fliken Ethernet/GPRS SMS/ , ingångstext som programmerats i DALM5000 under fliken Virtual Inputs samt händelsekod = de två sista siffrorna i den 8- ställiga Robofon-koden från uppringaren. NOT: För larm som krävs bl.a. att korrekt DNS- och SMTP-server programmerats i DALM5000 vid systemprogrammering. För mer info, se kommande sidor. Exempel 2 Antag att virtuella ingångar vid systemprogrammeringen kopplats till mottagare 1, 2, 5 och 7, att Analog Protocol satts till SIA samt att mottagarlistan har programmerats enligt: Mottagarlista position 1: IP-adress 1, SOS Alarm, mottagartyp TCP/IP Mottagarlista position 2: IP-adress 2, SOS Alarm, mottagartyp TCP/IP Mottagarlista position 5: Mobilnummer 1, mottagartyp SMS Mottagarlista position 7: -adress, mottagartyp Antag att analogt larm tas emot från ansluten uppringare, typ SIA vilket innebär att virtuell ingång 36 aktiveras i DALM5000: - Larmbesked levereras till IP-mottagare nummer 1 i mottagarlistan. Meddelandet innehåller Sändar-ID som programmerats i DALM5000 och händelsekod, area, sektion och eventuell text från det mottagna SIA-larmet. Om överföringen misslyckas görs försök mot mottagare 2 följt av mottagare 1 via GPRS följt av mottagare 2 via GPRS etc. till dess samtliga mottagare och larmvägar prövats fyra gånger. - Så snart IP-larmet levererats sänder DALM5000 ett SMS-meddelande till mottagarnummer 5. Meddelandet innehåller Objekt-ID som programmerats i DALM5000 under fliken Ethernet/GPRS SMS/ , ingångstext som programmerats i DALM5000 under fliken Virtual Inputs samt händelsekod, area, sektion och eventuell text från det mottagna SIA-larmet. - Så snart SMS levererats sänder DALM5000 ett till mottagarnummer 7. Meddelandet innehåller Objekt- ID som programmerats i DALM5000 under fliken Ethernet/GPRS SMS/ , ingångstext som programmerats i DALM5000 under fliken Virtual Inputs samt händelsekod, area, sektion och eventuell text från det mottagna SIA-larmet. NOT: För larm som krävs bl.a. att korrekt DNS- och SMTP-server programmerats i DALM5000 vid systemprogrammering. För mer info, se kommande sidor. 20

21 Up- och downloading med DALM MC <-> DALM5000 Förutom konvertering av analoga larmbesked till IP, SMS eller möjliggör DALM5000 också transparent up- och downloading till/från ansluten uppringare med hjälp av tillverkarens egen fjärrprogrammeringsmjukvara. DALM5000 är verifierad för fjärrkonfiguration av Bosch 72xx och 74xx Series (mjukvara: Bosch RPS), DSC:s Power Series (mjukvara: DLS) samt GE:s NX Series (mjukvara: DL900). Fler uppringare adderas efter hand. För aktuell lista över kompatibla system, kontakta Dualtech. Fjärrkonfiguration av analog uppringare utförs genom att det modem som normalt används för kontakt via fasta telelinjen ersätts med en DALM MC modemklient. DALM MC ansluts till USB-port på programmeringsdatorn med hjälp av bipackad specialkabel och uppfattas av PC:n som ett standardmodem. Enheten ansluts därefter till lokalt nätverk om sådant finns och förses med SIM-kort för att möjliggöra SMS och GPRS. I enheten programmeras en parameter Modem IP med IP-adress för uppkoppling (se alternativ 1-3 nedan) mot den DALM5000 som sitter ute i anläggningen. Utförlig manual medföljer DALM MC vid leverans. DALM5000 i anläggningen har möjlighet att förutom konvertering av larmprotokoll också emulera ett analogt modem för anslutning mot det inbyggda modemet i uppringare ansluten till LINE OUT på DALM5000. Fjärrkonfiguration av anläggningen kan nu göras antingen via fasta Internet, via GPRS eller via en kombination av de två. Hur DALM MC och DALM5000 kopplar upp mot varandra avgörs av hur Telnr till CA anges i fjärrprogrammeringsmjukvaran innan uppkoppling. DALM MC Modemklient GPRS (TCP/IP) Internet (TCP/IP) DALM5000 Bosch, GE, DSC, Etc., Etc. Alternativ 1 (beteckningar enligt figur) Direkt uppkoppling från programmerings-pc till DALM5000 TCP/IP-uppkoppling från DALM MC mot DALM5000 liksom TCP/IP-uppkoppling från DALM5000 mot DALM MC görs alltid mot port Eventuella brandväggar såväl på MC-sidan som på objektet måste alltså konfigureras för att tillåta utgående uppkoppling mot åtminstone portnummer I alternativ 1 antar vi att DALM5000 är ansluten till ett lokalt nätverk och nåbar utifrån. För att uppnå detta måste normalt brandväggen i objektets nätverk konfigureras för att släppa igenom alla inkommande anrop mot port till den IP-adress som gäller för DALM5000 i objektets lokala nätverk, port (s.k. Port Forwarding ). I många fall kommer kunden inte acceptera ett sådant ingrepp i brandväggen, därav alternativ 2 och 3 på följande sida. - Parametern Modem IP i DALM MC har programmerats till den IP-adress som gäller för utsidan av brandväggen i det lokala nätverk DALM5000 anslutits till. - Telnr till CA anges till 555 varefter Anslut klickas i mjukvaran - Telefonnummer 555 från PC medför att DALM MC hämtar den i Modem IP programmerade adressen och gör ett direkt anslutningsförsök via fasta Internet mot programmerad IP-adress, port DALM5000 detekterar en inkommande anslutning mot port och börjar generera analog ringsignal mot ansluten uppringare - Efter programmerat antal ringsignaler svarar ansluten uppringare och DALM5000 skakar hand med uppringarens inbyggda modem - Så snart DALM5000 är online med uppringarens inbyggda modem meddelas DALM MC via den uppkopplade TCP/IP-länken att förbindelsen är uppe - DALM MC rapporterar tillbaka till PC att länken är uppe och härefter distribuerar DALM MC och DALM5000 data fram och tillbaka mellan PC och uppringaren tills någondera parten lägger på 21

22 Alternativ 2 (beteckningar enligt figur) Uppkoppling inifrån objektet och ut = normalt inga problem med brandvägg i objektet I alternativ 2 antar vi att DALM MC är ansluten till ett lokalt nätverk och nåbar utifrån. För att uppnå detta måste normalt nätverkets brandvägg konfigureras för att släppa igenom alla inkommande anrop mot port till den IP-adress som gäller för DALM MC i det lokala nätverket, port (s.k. Port Forwarding ). - Parametern ModemIP i DALM MC har programmerats till den IP-adress som gäller för utsidan av gateway i det lokala nätverk enheten placerats i. - Telnr till CA anges till 9 följt av det mobilnummer som gäller för DALM5000, d.v.s. numret till SIM-kortet i enheten, ex , varefter Anslut klickas i mjukvaran - Att 9+ett mobilnummer levereras från PC medför att DALM MC hämtar den i Modem IP programmerade adressen, placerar den i ett SMS textmeddelande och skickar meddelandet till DALM5000 varefter DALM MC inväntar ett anrop mot port DALM5000 avkodar det inkommande meddelandet, kopplar upp sig mot angiven adress, port (i första hand via fast nätverksanslutning om sådan finns men annars via GPRS) och börjar samtidigt generera analog ringsignal mot ansluten uppringare - Efter programmerat antal ringsignaler svarar ansluten uppringare och DALM5000 skakar hand med uppringarens inbyggda modem - Så snart DALM5000 är online med uppringarens inbyggda modem meddelas DALM MC via den uppkopplade TCP/IP-länken att förbindelsen är uppe - DALM MC rapporterar tillbaka till PC att länken är uppe och härefter distribuerar DALM MC och DALM5000 data fram och tillbaka mellan PC och uppringaren tills någondera parten lägger på Alternativ 3 (beteckningar enligt figur) Uppkoppling inifrån objektet och ut = inga problem med brandvägg i objektet Uppkoppling mot GPRS-modul = inga problem med brandvägg heller på DALM MC - sidan I alternativ 3 behövs ingen anslutning av DALM MC till lokalt nätverk utan all kommunikation sköts via den integrerade GPRS-modulen. En stor fördel med denna procedur är att eventuella problem i form av brandväggar i det lokala nätverket helt undanröjs. I detta alternativ är parametern ModemIP i DALM MC ointressant. - Telnr till CA anges till det mobilnummer som gäller för DALM5000, ex varefter Anslut klickas i mjukvaran - Mobilnummer från PC medför att DALM MC kopplar upp sig mot GPRS-nätet, erhåller en IP-adress, placerar den i ett SMS textmeddelande och skickar meddelandet till DALM5000 OBSERVERA: IP-adressen måste i detta fall vara nåbar utifrån vilket innebär att det GSMabonnemang som används i DALM MC måste vara försett med möjlighet till så kallad publik IP-adress. I Sverige erbjuds denna service av Telenor. Vid beställningen av abonnemanget till DALM MC från Telenor, var alltså noga med att påpeka att abonnemanget skall ha publik IP-adress. - DALM5000 avkodar det inkommande meddelandet, kopplar upp sig mot angiven adress (i första hand via fast nätverksanslutning om sådan finns men annars via GPRS) och börjar generera analog ringsignal mot ansluten uppringare - Efter programmerat antal ringsignaler svarar ansluten uppringare och DALM5000 skakar hand med uppringarens inbyggda modem - Så snart DALM5000 är online med uppringarens inbyggda modem meddelas DALM MC via den uppkopplade TCP/IP-länken att förbindelsen är uppe - DALM MC rapporterar tillbaka till PC att länken är uppe och härefter distribuerar DALM MC och DALM5000 data fram och tillbaka mellan PC och uppringaren tills någondera parten lägger på 22

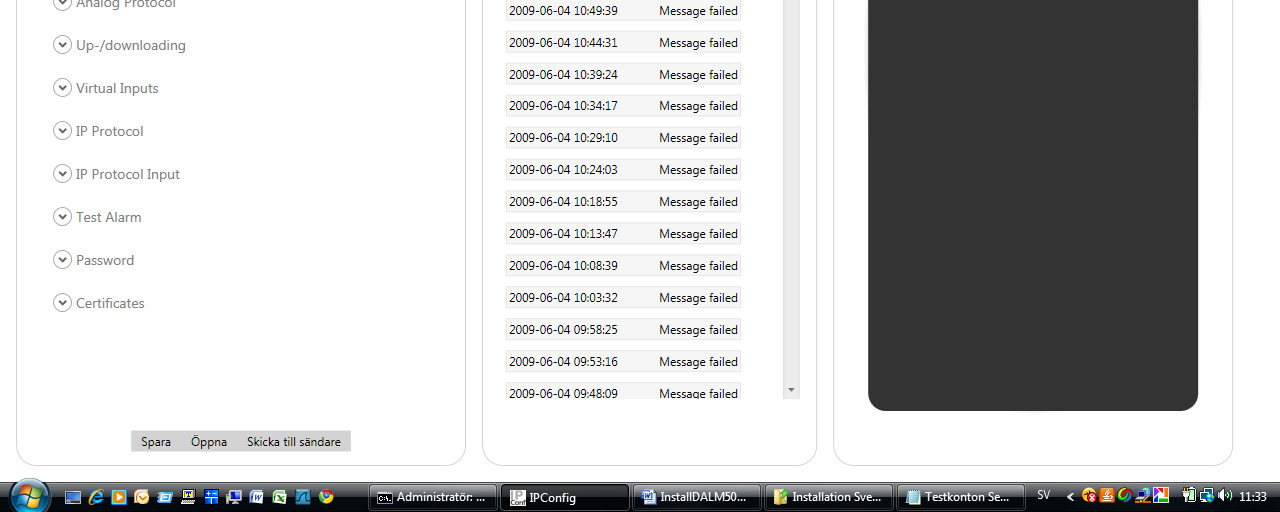

23 Programmeringsmöjligheter i DALM5000 General - Allmänna inställningar. Bypass Delay: Tillkopplingsfördröjning, dvs tiden från att ingången BP skiljs från C till dess att systemet är helt armerat och börjar skanna larmingångarna. Intervall: sekunder. Vid leverans: 10 sekunder. Förbikoppling används normalt bara under själva driftsättningen eller i enklare tillämpningar om enheten skall användas som enda larmsystem på platsen, t.ex. vid montering i container, båt etc. 23

24 Ethernet/GPRS - Inställningar för lokalt nätverk samt GPRS För att DALM5000 skall fungera i ett lokalt nätverk krävs att enheten förses med de parametrar (IP-adress med korrekt subnätadress, adress till default gateway i nätverket samt korrekt subnätmask) som gäller för det specifika nätverket. Samtliga dessa parametrar fås från nätverksadministratör eller kan läsas ut från en klientdator i nätverket. Om dessutom skall fungera via det fasta nätverket krävs att korrekt SMTP-server samt DNS-server för nätverket anges. Om enheten endast skall användas via det trådlösa Internet (GPRS) kan samtliga parametrar för Ethernet utelämnas. Ethernet IP Address*: Den adress DALM5000 skall ha i det lokala nätverket. Default Gateway*: IP-adress till router i det lokala nätverket. Subnet Mask*: Nätmask för det lokala nätverket på larmobjektet. DNS Server: Adress till DNS-server i det lokala nätverket på larmobjektet. SMTP Server**: Adress till SMTP-server som används av det lokala nätverket på larmobjektet. Krävs endast om larm via önskas. * DALM5000 kan förses med IP-adress, default gateway, DNS-server och subnätmask för det lokala nätverket på två olika sätt. Vilken metod som skall gälla anges med DIP-switch 2 på DALM5000:s 8-poliga DIP-switch. DIP 2 i läge 0 (OFF) innebär att fasta värden skall gälla. DIP 2 i läge 1 (ON) innebär att DALM5000 vid uppstart automatiskt hämtar giltiga parametrar från det nätverk den ansluts till (DHCP). 1. Fasta värden (DIP 2 i läge OFF): IP-adress, default gateway och subnätmask fås från IT-ansvarig på objektet och läggs in i DALM5000 från IPConfig vid systemprogrammering. 2. DHCP (DIP 2 i läge ON): Vid uppstart av DALM5000 efter anslutning till det lokala nätverket kontaktar enheten nätverkets DHCP-server och erhåller automatiskt IP-adress, default gateway och 24

25 subnätmask för det aktuella nätverket. Under tiden förhandlingen pågår lyser diod 4 (röd) med fast sken. Så snart giltiga värden erhållits från nätverket slocknar dioden och enheten är klar för drift i nätverket. Not: IP-adress som tilldelats via DHCP lånas från nätverkets DHCP-server för en begränsad tid vilket innebär att den automatiskt kan komma att uppdateras när som helst. Detta har ingen betydelse för DALM5000 som larmsändare men försvårar åtkomsten med IPConfig vid eventuella framtida uppdateringar av systemparametrar eftersom adressen till enheten är okänd. För att återigen komma åt enheten om parametrar skall uppdateras: 3. Slå av spänningen till DALM5000 och avlägsna anslutning till det lokala nätverket. 4. Anslut enheten direkt till programmeringsdator via korsad kabel. 5. Slå ner DIP 2 till läge OFF. 6. Starta enheten. DIP2 i läge OFF vid uppstart innebär att enheten återgår till den fasta IP-adress som lagrats i enheten (vid leverans: ). 7. Följ anvisningar under Installation, steg 1: Koppla upp dator mot DALM5000 för att åter få kontakt med enheten via IPConfig. När ändringar är genomförda, avlägsna spänningen till DALM5000 och slå återigen upp DIP 2 i ON-läge. Anslut enheten till nätverket igen och slå till spänningen. DIP 2 i läge ON innebär DHCP återigen aktiverat. Enheten erhåller IP-parametrar automatiskt från nätverket och är sedan driftklar igen. **Observera: För att larm som via fasta nätet skall fungera krävs att SMTP-server man ansluter till (kan vara lokaliserad antingen i det lokala nätverket eller externt hos -leverantör) är konfigurerad så att från den domain som angetts vid systemprogrammeringen av DALM5000 verkligen tillåts skicka meddelanden till de mottagaradresser som önskas. I vissa fall kan regler vara uppsatta i SMTP-servern som innebär t.ex. att mail från en viss domän, t.ex. siemens.com, endast får distribueras till vissa mottagaradresser etc. Kontrollera med IT-ansvarig på objektet. GPRS SIM PIN: SIM-kortets PIN-kod. Alternativt kan SIM-kortet placeras i en vanlig mobiltelefon och PIN-kontroll stängas av innan SIM-kortet placeras i DALM5000. Om PIN-kontroll är avstängd för SIM-kortet lämnas detta fält tomt. APN: Access Point Name. Anslutningspunkt till det trådlösa GPRS-nätet. APN måste anges för att GPRS skall fungera och beror på vilken GPRS-operatör som används. APN Telia: online.telia.se APN Tele2: internet.tele2.se APN Telenor: internet.telenor.se Om ovanstående inte fungerar, kontrollera med GPRS-operatören vilket APN som gäller och om user ID och password krävs eller ej. User ID: Användarnamn för GPRS-nätet. Kan normalt utelämnas. Password: Lösenord för GPRS-nätet. Kan normalt utelämnas. SMTP Server: Address till GSM-operatörens SMTP-server, t.ex. smtp.telenor.se. Behövs endast om larm som via GPRS önskas. Kontakta GPRS-operatören för korrekt SMTP-server. Auto attach: Enheten registrerar sig i operatörens GPRS-nät automatiskt vid uppstart. Skall vara ibockad i samtliga länder utom Norge där auto attach kan orsaka problem i norska Telenors nät. SMS/ Object ID: Det larmade objektets benämning, t.ex Sommarstugan. Objekt-ID:t infogas i larmbesked via SMS och . Sender ID: Sändarens ID, t.ex bara DALM5000. Parametern krävs vid larm via . Domain: Domänen sändaren befinner sig i, tex siemens.com. Parametern krävs vid larm via . Reset text: Text som infogas i larmtext via SMS och vid återställning av ett larm. Ex: Om Reset text satts till återställd bifogas texten vid återställning av en ingång som Sommarstugan: In1 - återställd. 25

26 Receivers - Inställningar för larmmottagare DALM5000 kan programmeras med upp till 12 olika larmmottagare. Var och en av mottagarna definieras som TCP/IP, eller SMS. Varje ingång kan sedan konfigureras att vid aktivering skicka larmbesked till vilka som helst av de 12 mottagarna. Receiver: Visar angiven benämning för varje mottagare. Observera att namnet bara används som stöd för minnet och alltså inte är nödvändigt. Label: Ange namn för respektive mottagare, t.ex SOS Primär Type: Typ av mottagare: SMS, eller TCP/IP. Address: Adress till larmmottagare, t.ex. ett mobilnummer för SMS, en -adress för eller ett IPnummer för larm via TCP/IP. Port: Port i mottagarservern som enheten skall ansluta till vid TCP/IP-larm. Certificate: Vid uppkoppling mot larmmottagare utför DALM5000 en serverautentisering med hjälp av ett certifikat (enheten verifierar att servern den ansluter mot verkligen är den server den utger sig för att vara). Ange om certifikat skall användas eller ej mot den aktuella mottagarservern genom att bocka i Certificate 1 eller None. DALM5000 kan hantera två olika certifikat mot två olika mottagare. Vid installation av IPConfig läggs två certifikatsfiler i mappen C:\Program\Dualtech\IPConfig\Certificates. Filen SOSAB.der används vid uppkoppling mot SOS Alarm och filen IPEagle.der används vid uppkoppling mot larmcentral med Dualtech s translator IPEagle på plats, t.ex Securitas Alert. Vilket certifikat som skall användas som Certificate 1 anges senare under fliken Certificates. Om valet none bockas i kommer ingen serverautentisering ske. Detta påverkar inte funktionen i övrigt utan DALM5000 fungerar som vanligt, med skillnaden att DALM5000 alltid antar att det är rätt server som svarar. 26

27 Gruppering av IP-mottagare för larm mot två olika centraler DALM5000 kan konfigureras för att skicka larm över IP till två av varandra oberoende larmcentraler samtidigt. De tolv mottagarna i mottagarlistan är indelade i tre grupper där grupp ett utgörs av mottagare 1-4, grupp två utgörs av mottagare 5-8 och grupp tre utgörs av mottagare Grupp ett och två kan användas för IP-larmsändning mot två olika larmcentraler genom att båda grupperna konfigureras för larm över IP enligt följande regler: Grupp1 Receiver 1: Här anges adress till primär IP-larmmottagare för grupp 1, t.ex SOS Primär Receiver 2: Här anges adress till sekundär IP-larmmottagare för grupp 1, t.ex SOS Sekundär Receiver 3: Här anges adress till primär IP-larmmottagare för grupp 1, larm via GPRS. Om denna mottagare är samma som receiver 1 vilket är det absolut vanligaste, behöver ingen adress anges här utan receiver 3 kan lämnas som not defined. Receiver 4: Här anges adress till sekundär IP-larmmottagare för grupp 1, larm via GPRS. Om denna mottagare är samma som receiver 1 vilket är det absolut vanligaste, behöver ingen adress anges här utan receiver 4 kan lämnas som not defined. Grupp2 Receiver 5: Här anges adress till primär IP-larmmottagare för grupp 2, t.ex Securitas Primär Receiver 6: Här anges adress till sekundär IP-larmmottagare för grupp 2, t.ex Securitas Sekundär Receiver 7: Här anges adress till primär IP-larmmottagare för grupp 2, larm via GPRS. Om denna mottagare är samma som receiver 5 vilket är det absolut vanligaste, behöver ingen adress anges här utan receiver 7 kan lämnas som not defined. Receiver 8: Här anges adress till sekundär IP-larmmottagare för grupp 2, larm via GPRS. Om denna mottagare är samma som receiver 6 vilket är det absolut vanligaste, behöver ingen adress anges här utan receiver 8 kan lämnas som not defined. Mottagarna i grupp 1 och 2 följer helt oberoende av varandra samma inbördes regler vid larm: Först försök mot första mottagaren i gruppen via fasta nätet och om ej OK, försök mot andra mottagaren i gruppen via fasta nätet och om ej OK, försök mot första (eller tredje) mottagaren i gruppen via GPRS och om ej OK försök mot andra (eller fjärde) mottagaren i gruppen via GPRS etc. etc. Var och en av grupperna förses med egna IP-parametrar (kund-id, lösenord etc) och valfria ingångar kopplas mot valfri grupp vilket innebär att t.ex ingång 1&2 kan sända larm till larmcentral 1 med en uppsättning parametrar medan ingång 3-8 sänder larm till larmcentral 2 med en annan uppsättning parametrar. De båda grupperna har också varsin unik inställning av heartbeat rate ( alive -meddelanden mot mottagaren). Med hjälp av ovanstående gruppindelning kan DALM5000 alltså fås att operera precis som om två separata sändare med larm mot varsin mottagare placerats intill varandra i anläggningen. Grupp3 Receiver 9: Plats för singel IP-, eller SMS-mottagare. Receiver 10: Plats för singel IP-, eller SMS-mottagare. Receiver 11: Plats för singel IP-, eller SMS-mottagare. Receiver 12: Plats för singel IP-, eller SMS-mottagare. 27

28 Outputs - Inställningar för reläutgångar Out1 - Out4 DALM5000 har fyra reläutgångar vilka kan aktiveras i samband med aktivering av larmingångar eller genom att ett SMS skickas till enheten. Output: Visar angiven benämning för varje utgång. Observera att namnet bara används som stöd för minnet och alltså inte är nödvändigt Label: Ange namn för respektive utgång, t.ex Siren Type: Typ av utgång där Active Closed innebär att utgången sluter vid aktivering och Active Open att den bryter vid aktivering. Duration: Aktiveringstid, sekunder, där 0 innebär oändlig. Ex: Active Closed och Duration = 10 innebär att utgången vid aktivering sluts under tio sekunder för att sedan brytas igen. Sirénutgång Om en utgång sätts till duration definieras utgången automatiskt som en sirénutgång. Detta innebär att om en ingång konfigurerats att aktivera utgången kommer utgången aktiveras under en fast period om 240 sekunder så snart ingången aktiveras. Om DALM5000 förbikopplas (via SMS eller genom att BP sluts mot C) innan de 240 sekunderna löpt ut, deaktiveras utgången omgående. Felutgång SIA Vid konvertering av analogt larmprotokoll SIA från ansluten uppringare gäller att larmet kvitteras av mot uppringaren så snart det tagits emot av DALM5000. Om leverans till larmcentral härefter misslyckas, aktiveras utgång nummer 4 på IP500. Utgång 4 bör alltså i detta fall kopplas till sektion på ansluten uppringare så att ett lokallarm kan aktiveras i händelse av överföringsproblem. 28

29 Inputs - Inställningar för larmingångar Input: Visar angiven benämning för varje ingång. Ingångens namn bifogas larmbesked via SMS och . Label: Ange namn för respektive ingång, t.ex IN1 Receivers: Ange vilka mottagare som skall ta emot larm vid aktivering av ingången. Type: Normally Open innebär att larm aktiveras vid slutning mot minus. Normally Closed innebär att larm aktiveras vid brytning från minus. Single balanced innebär att larm aktiveras om larmslingans resistans skiljer sig från 4,7 kohm Double balanced innebär att larm aktiveras om larmslingans resistans uppgår till 9,4 kohm, oändlig eller 0. Not: DALM5000 gör vid larmsändning inte skillnad på larm respektive sabotage. Delay: Ingångsfördröjning sekunder. T.ex 30 innebär att larmsändning påbörjas 30 sekunder efter aktivering av ingången. Delay Type: Trigged innebär att nedräkning av ingångsfördröjning startas vid aktivering av ingången och sedan fortsätter fram till larmsändning även om ingången återställs till icke aktiverat läge (alltså beteende som en normal larmingång). Nedräkningen kan stoppas genom att ingång BP sluts mot C, det vill säga DALM5000 förbikopplas. Continous innebär att larmingången måste ligga aktiv under hela ingångsfördröjningstiden för att larmsändning skall ske. Om ingången återställs till icke aktivt läge innan fördröjningen har räknat ned avbryts nedräkningen. Outs: Anger vilka utgångar som skall aktiveras vid aktivering av ingången. 24h zone: Anger om ingången skall vara armerad oavsett status på ingång BP. Används för t.ex. överfallslarm där larm skall aktiveras även om övriga systemet är förbikopplat. Reset notification: Anger om återställningsbesked skall levereras vid återställning av ingången. Bypass reset: Anger om en ingång som aktiverats skall anses som återställd så snart aktiveringen av ingången upphör (val No ) eller om ingången skall anses som återställd när systemet förbikopplas, d.v.s. när ingången BP sluts mot C (val Yes ). 29

30 Analog Protocol och Up- / downloading Protocol: Anger vilket format larmmeddelande levereras på från analog uppringare ansluten till skruvplint LINE OUT Dialer: Anger vilken uppringartyp DALM5000 är ansluten till (om någon). För mer information avseende Upoch downloading, se avsnitt Up- och downloading med DALM MC <-> DALM

31 Virtual Inputs DALM5000 är försedd med 26 virtuella ingångar. Av dessa kan 19 användas fritt medan nr är reserverade för specialbruk. Ingångar aktiveras genom seriella kommandon dt+inxxact=1, där xx motsvarar ingångens nummer, via enhetens seriella bussanslutning IDH6 i figur 1. För att simulera en återställning av en virtuell ingång anges i stället kommando dt+inxxact=0. Observera: För att enheten skall acceptera seriella kommandon krävs att lösenord för installatör först har angivits med kommando dt+ipassw=xxxx, där xxxx motsvarar lösenord (fabriksinställning: admin). Pinout IDH6 1 (närmast kortkanten): GND från externt system 2: Ej ansluten 3: Ej ansluten 4: Tx (data från externt system) 5: Rx (data till externt system) 6: Ej ansluten Baud rate styrs av DIP 1 enligt: DIP1 Baud Rate Data: 8 Bit Paritet: Ingen Stoppbit: 1 Flödeskontroll: Ingen Porten hanterar kommunikation enligt RS-232. Exempel: Ett PLC-system med seriell data på RS232-nivå konfigureras enligt ovan och ansluts till IDH6. Så snart DALM5000 spänningssätts är enheten klar att ta emot kommandon. PLC: dt+ipassw=admin CR ; Där CR motsvarar att ENTER trycks på datorns tangentbord DALM5000: OK PLC: dt+in15act=1cr ; Larmbesked levereras till de mottagare som angetts för virtuell ; ingång nummer 15 DALM5000: OK PLC: dt+in15act=0 CR ; Återställningsbesked levereras till de mottagare som angetts ; för virtuell ingång nummer 14 DALM5000: OK De virtuella ingångarna används vid anslutning av analog larmuppringare till skruvplint LINE OUT. Om larm levereras som SIA från ansluten uppringare aktiveras DALM5000:s virtuella ingång 36. Om larm levereras som Robofon från ansluten uppringare aktiveras DALM5000:s virtuella ingång 37. Om larm levereras som Contact ID från ansluten uppringare aktiveras DALM5000:s virtuella ingång 38. NOT: Ingångar 34, 35, 39 och 40 är reserverade för OEM-applikationer. 31

32 IP protocol DALM5000 är försedd med ACCESS V3, ACCESS V4 samt ACCESS V4 krypterat TCP/IP larmprotokoll för larmöverföring via fasta Internet och/eller GPRS. I fallet krypterad V4 är överföringen skyddad enligt TLS1.0 med kryptering enligt AES256. V4-protokollet stöder också heartbeats från larmsändaren vilket innebär att sändaren levererar ett kort meddelande till mottagaren i överenskommet intervall. Group: Grupp 1 innebär mottagare nummer 1-4 och här anges alltså de parametrar som skall användas för denna mottagargrupp. Om så önskas kan andra parametrar ställas för grupp 2, dvs mottagare nummer 5-8, i det fallet vissa sektioner skall sända till första mottagargruppen och andra sektioner skall sända till andra mottagargruppen. I grupp 3, dvs mottagare nummer 9-12, kan också anges singelmottagare av typ TCP/IP vilka i sin tur också kan få en egen uppsättning parametrar. Distribution: Fås från larmoperatör Authentication: Lösenord för sändaren som måste matcha lösenord hos larmmottagaren. Fås från larmoperatör Transmitter type: Sändartyp eller instansnamn. Fås från larmoperatör. Transmitter Code: Sändarens ID-kod. Fås från larmoperatör. Additional Info: Fri text som bifogas alla IP-larmmeddelanden från denna sändare. Kan utelämnas. Action plan: Används normalt inte. Om en action plan (åtgärdsplan) angetts levereras den tillsammans med alla larmmeddelanden från sändaren. Åtgärdsplan som bifogas larm går före eventuell åtgärdsplan som angetts manuellt i larmmottagaren. Action Plan, Type: Typ av åtgärdsplan-adress, t.ex: TEL, Action Plan, Address: Adress som matchar adresstypen, t.ex ett telefonnummer eller en adress. Action plan, Text: Fri text HeartBeat Service Level: Anger heartbeat -frekvensen. Valbar från var 90:e sekund upp till var 25:e timme enligt vad kunden kommit överens om med larmmottagaren. För beskrivning av vilka inställningar som krävs för uppfyllande av regelverken, se kapitel Inställningar för uppfyllande av krav enligt SSF114v2 och SBF110:6. 32

33 Programmeringsexempel DALM5000 Distribution: 20 Authentication: xshuo3gmtybti50 Transmitter Type: SV301 Transmitter Code: IK Additional Info: IP-larmsändare hos SiemensAB Action Plan, Text: Ring vaktmästare Action Plan, Type: TEL Action Plan, Address: Heartbeat service level: 90 Seconds Programmeringsexempel DALM5000 vid flera mottagargrupper Group 1 (ex: SOS) Distribution: 20 Authentication: xshuo3gmtybti50 Transmitter Type: SV301 Transmitter Code: IK Additional Info: IP-larmsändare hos Siemens AB Action Plan, Text: Ring Anders Johansson Action Plan, Type: TEL Action Plan, Address: Heartbeat service level: 90 Seconds Group 2 (Ex Securitas) Distribution: - Authentication: Transmitter Type: - Transmitter Code: 7715 Additional Info: - Action Plan, Text: - Action Plan, Type: - Action Plan, Address: - Heartbeat service level: 1 h Group 3 (Ex mottagare IPEagle i vaktmästeriet) Distribution: - Authentication: gthgathskdhhals Transmitter Type: - Transmitter Code: IP1234 Additional Info: Siemens AB Action Plan, Text: - Action Plan, Type: - Action Plan, Address: - Heartbeat service level: 25 h 33

34 IP protocol input Ingångspecifika inställningar för ingångar som programmerats att leverera larm som TCP/IP. Event Code: Händelsekod/larmkaraktär enligt överenskommelse med larmmottagaren. Event Text: Fri text kopplad till aktuell ingång. Kan utelämnas. Section number: Kan användas om ingångarna delats in i olika sektioner. Kan utelämnas. Section Text: Fri text kopplad till aktuell sektion. Kan utelämnas. 34

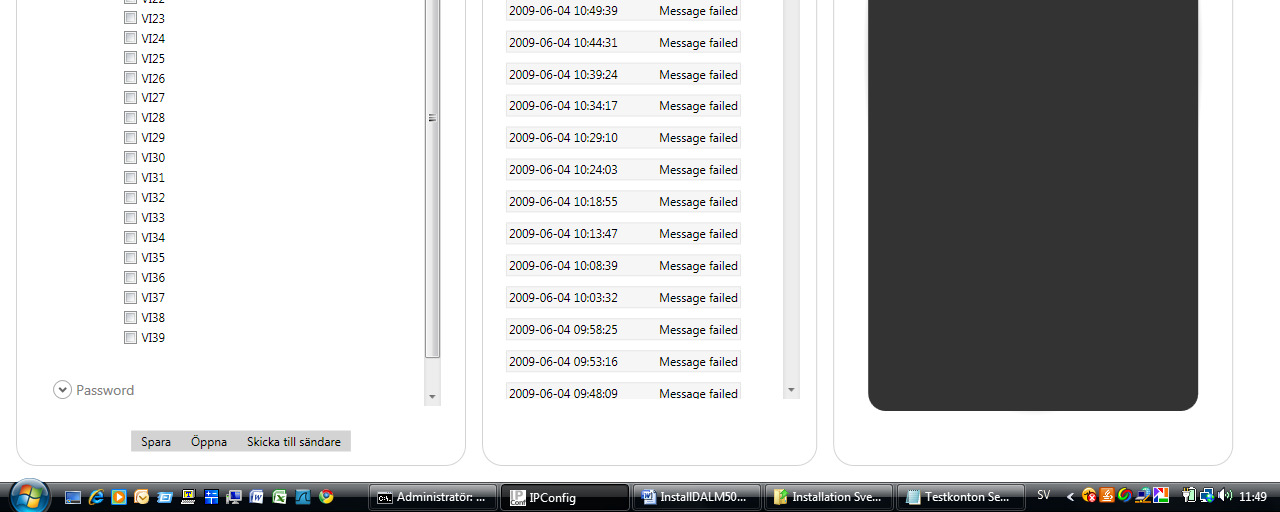

35 Test Alarm DALM5000 kan programmeras att aktivera upp till tre testlarm per dygn. När programmerad testlarmstid infaller aktiveras en eller flera av de virtuella ingångarna. Resultatet av detta beror på hur de virtuella ingångarna programmerats. Test time: Önskad tid för testlarm. Triggers: Anger vilka virtuella ingångar som skall aktiveras då testtiden infaller. Notera att ingången benämnd ComErr inte skall användas. Passwords - Ändra inloggningslösen. Installer password: Ange nytt installatörslösenord. Lösenordet används vid anslutning med IPConfig mot DALM5000 för systemprogrammering eller vid fjärrmanöver via SMS. OBS: Lösenord bör alltid snarast ändras från fabriksinställning. Händelselogg. DALM5000 lagrar de senaste 250 händelserna i en intern logg enligt principen först in, först ut. 35

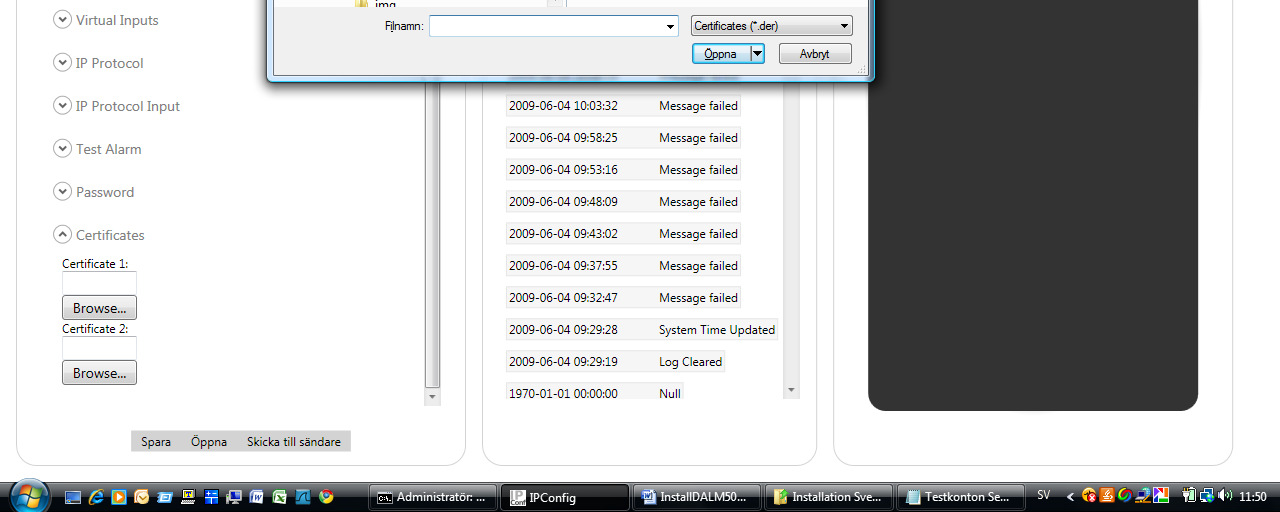

36 Certificates Vid uppkoppling mot larmmottagare utför DALM5000 en serverautentisering med hjälp av ett certifikat (enheten verifierar att servern den ansluter mot verkligen är den server den utger sig för att vara). Här anges vilket certifikat som skall användas. Skälet till att två olika certifikat kan anges är att DALM5000 kan konfigureras att sända larm till två olika larmmottagare och då eventuellt använder olika certifikat beroende på vilken mottagare som kontaktas. Vid installation av IPConfig läggs två certifikatsfiler i mappen C:\Program\Siemens\IPConfig\Certificates. Filen SOSAB.der används vid uppkoppling mot SOS Alarm och filen IPEagle.der används vid uppkoppling mot larmcentral med Dualtech s translator IPEagle på plats, t.ex Securitas Alert. För att ange vilket certifikat som skall gälla som certifikat 1, klicka Browse och välj sedan antingen filen IPEagle eller SOSAB. Vid larm mot de IP-mottagare som vid programmeringen angetts att använda certifikat 1 kommer DALM5000 använda certifikat 1 för serverautentisering. Vid larm mot de IP-mottagare som vid programmeringen angetts att använda certifikat 2 kommer DALM5000 använda certifikat 2 för serverautentisering. Om valet none angetts för en mottagare kommer ingen serverautentisering ske. Detta påverkar inte funktionen i övrigt utan DALM5000 fungerar som vanligt, med skillnaden att DALM5000 alltid antar att det är rätt server som svarar. 36
