EXTRA VÄRMESYSTEM MECATERM TILLBEHÖR. Artnr: ver 1.0 Uppdaterad:
|
|
- Ove Lind
- för 8 år sedan
- Visningar:
Transkript
1 EXTRA VÄRMESYSTEM MECATERM TILLBEHÖR Artnr: ver 1.0 Uppdaterad:
2 Sida 2 Innehåll Inledning... 3 Leveransomfattning... 3 För installatören... 4 Rörinstallation... 4 MasterQal 200/300 & AquaPaQ... 4 MasterQal Montering shuntmotor... 6 Elinstallation... 7 Plintblock... 7 Kablage... 8 Montering kontakter... 8 Installation av komponenter Radiatorpump Shuntmotor Framledningsgivare Rumsgivare Inställningar Upplåsning av tillbehör Installatörsinställningar För kunden Inställningar av värmekurva Aktuella värden... 16
3 Sida 3 Inledning Mecaterms tillbehör Extra värmesystem är ett komplett system för att kunna styra ytterligare ett värmesystem (shunt) i värmeanläggningen. Tillbehöret används med fördel om man har separata golv och/eller radaitorsystem. Den befintliga shuntautomatiken styr ett av värmesystemen och den extra shunt som ingår i detta tillbehör, det andra. I tillbehöret ingår även en extra rumsgivare som kan användas för att reglera rumstemperaturen i det andra värmesystemet. Leveransomfattning Kontrollera noga innan påbörjande av installation att samtliga delar finns bipackat. Följande detaljer ska ingå: - Shuntventil, vrb243, BIV - Shuntmotor 120sek, ARA - Skarvsladd shuntmotor - Framledningsgivare - Bulbband för framledningsgivare - Rumsgivare - Plintblock med kablage - Värdebevis med kod för upplåsning
4 Sida 4 För installatören Rörinstallation MasterQal 200/300 & AquaPaQ Figuren nedan visar schematisk figur för MasterQal 200, men principen är densamma för MasterQal 300 och AquaPaQ. Medlevererad shuntventil är bivalent och kommer arbeta precis som den redan befintliga shuntventilen, se figur. Port 1 (trekant) tar primärt energi från nedre tankdelen men kan efter en inställbar tid även öppna mot övre tankdelen, port 2 (cirkel), om mer energi till värmesystemet behövs. På tanken finns 3st nipplar, DN20 som används för anslutning till shuntventilen. Beroende på var shuntventilen ska placeras kan rördragningen göras på olika sätt. I pannans takplåt finns 4st gummigenomföringar som kan användas för rördragningen. Rördragning kan även göras ut genom sidan eller nedåt i tanken. Figuren visar schematiskt hur shuntventilen ska anslutas. Var noga med att kontrollera symbolerna i figuren nedan. Medföljande givare ska monteras med bulbbandet samt isoleras efter shuntens anslutning (halvmåne), enligt figur nedan. Observera att radiatorpump inte ingår i tillbehöret utan dimensioneras och anskaffas separat. Givare värmesystem 2 Övre anslutning DN20 Ansluts till cirkel Cirkulationspump värmesystem 2 Mitt anslutning DN20 Ansluts till trekant Nedre anslutning DN20 Ansluts till fyrkant Shuntventil VRB243

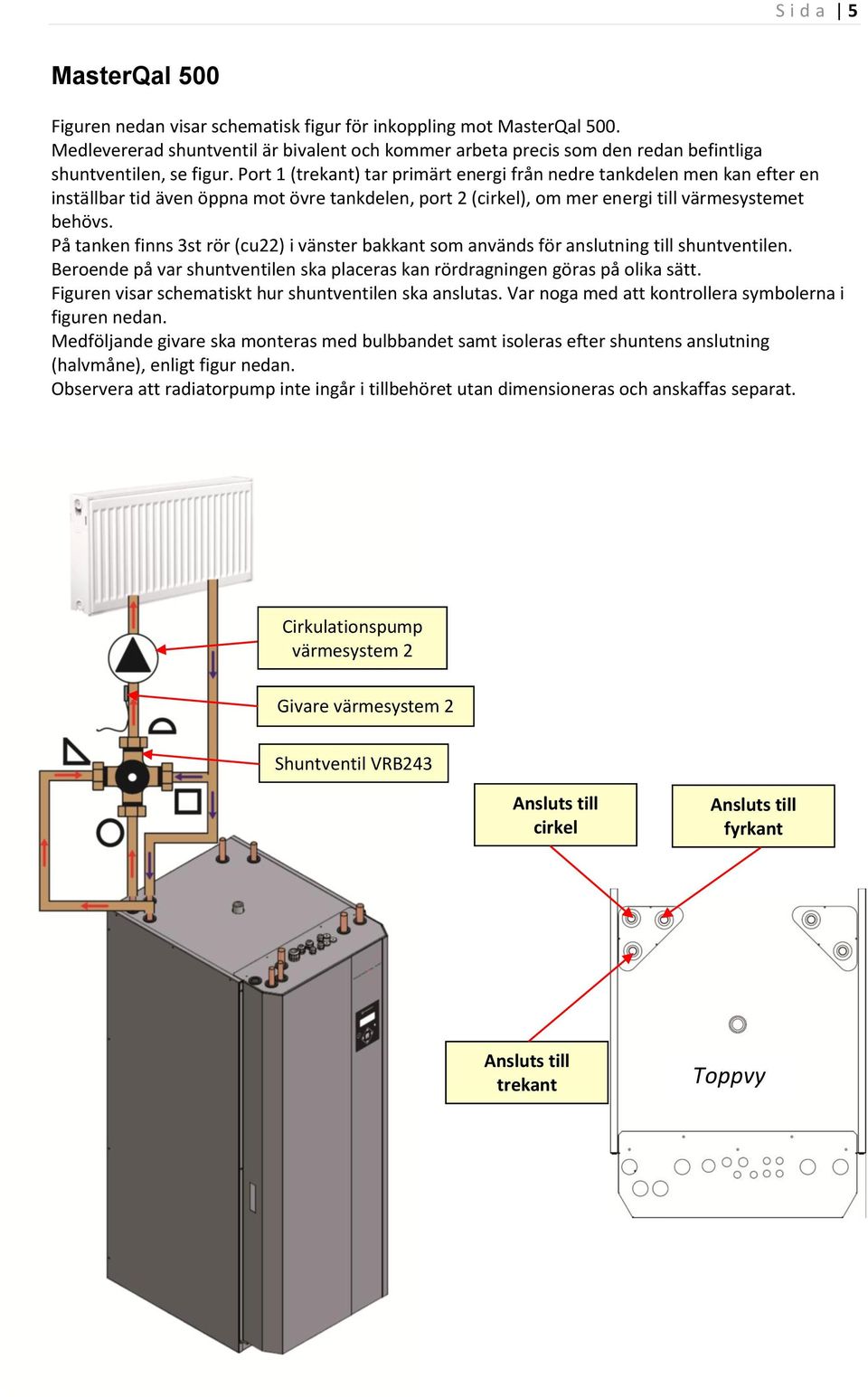

5 Sida 5 MasterQal 500 Figuren nedan visar schematisk figur för inkoppling mot MasterQal 500. Medlevererad shuntventil är bivalent och kommer arbeta precis som den redan befintliga shuntventilen, se figur. Port 1 (trekant) tar primärt energi från nedre tankdelen men kan efter en inställbar tid även öppna mot övre tankdelen, port 2 (cirkel), om mer energi till värmesystemet behövs. På tanken finns 3st rör (cu22) i vänster bakkant som används för anslutning till shuntventilen. Beroende på var shuntventilen ska placeras kan rördragningen göras på olika sätt. Figuren visar schematiskt hur shuntventilen ska anslutas. Var noga med att kontrollera symbolerna i figuren nedan. Medföljande givare ska monteras med bulbbandet samt isoleras efter shuntens anslutning (halvmåne), enligt figur nedan. Observera att radiatorpump inte ingår i tillbehöret utan dimensioneras och anskaffas separat. Cirkulationspump värmesystem 2 Givare värmesystem 2 Shuntventil VRB243 Ansluts till cirkel Ansluts till fyrkant Ansluts till trekant Toppvy
6 Sida 6 Montering shuntmotor Till shuntmotorn följer det med följande artiklar: - Axel - Monteringsskruv - Temperaturskala Börja med att montera den vita plastaxeln på shuntventilen. Axeln passar enbart på ett håll. Vrid nu axeln så att den längsgående skåran pekar rakt mot anslutningen med cirkeln, enligt figur nedan. Anslutning med cirkel Skåra i plastaxel Plastaxel När axeln är vriden korrekt kan motorn monteras. Tillse först att motorns vred står fullt stängd mot höger enligt figur nedan. (Motorn vrids genom att dra ut vredet en liten bit från motorn.) Ta nu bort motorns vred genom att dra det rakt ut. Montera motorn i valfri placering på axeln och se till att den klickar i axeln. (Var noga med att motorn inte vrider sig under montering.) När motorn monterats skruva fast motorn i ventilen med den medföljande skruven och montera därefter fast motorns vred igen. Tillse att vredet sitter dikt an mot motorn och inte befinner sig i det manuellt vridbara läget. Montera den medföljande temperaturskalan enligt figur nedan. Temperaturskala Motorvred

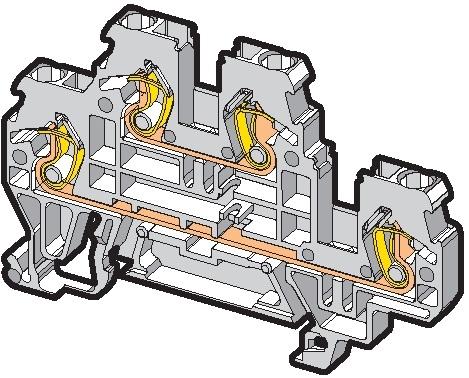

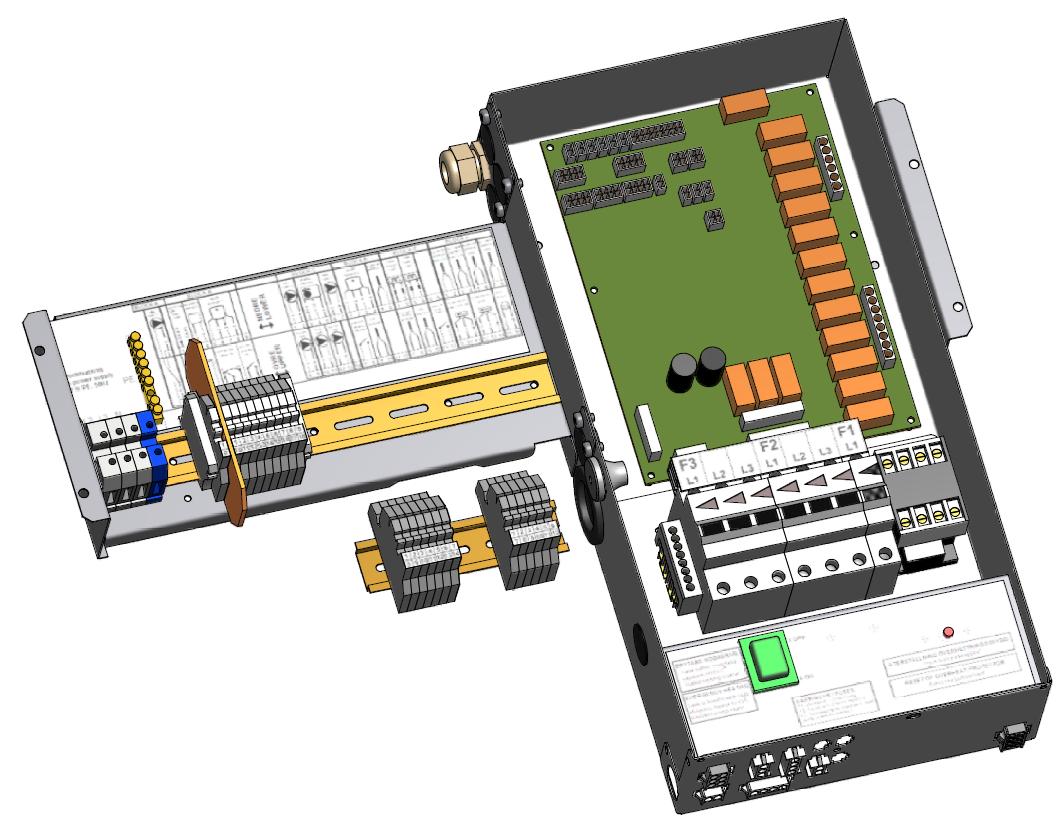

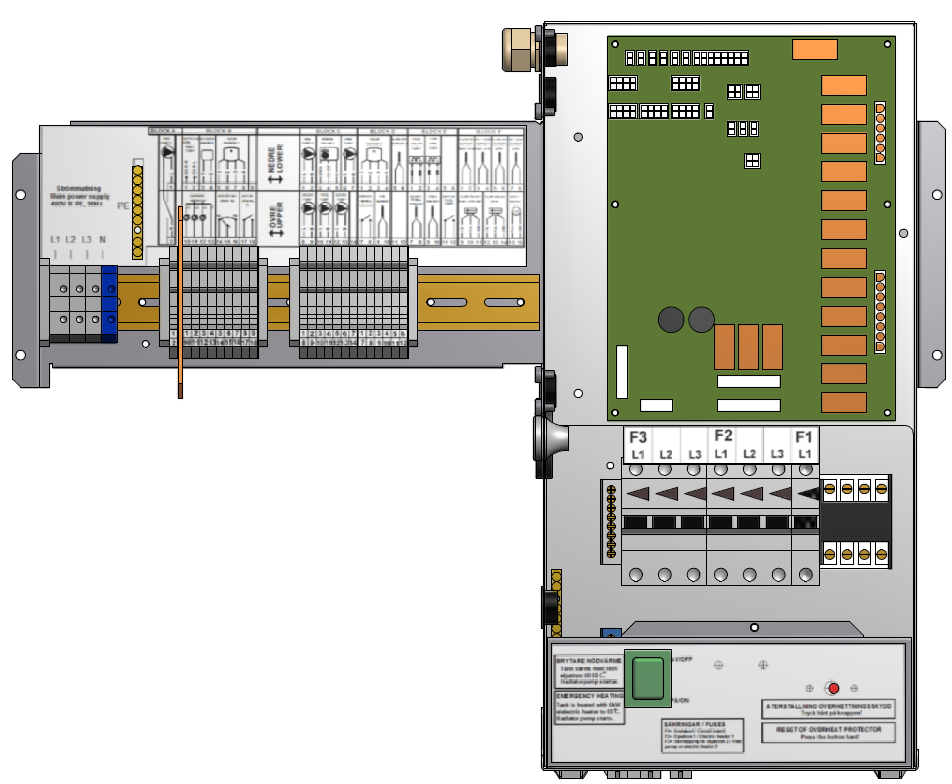

7 Sida 7 Elinstallation Plintblock 2st block med snabbkopplingsplintar finns tillgängliga på en DIN-skena. Blocken ska demonteras från skenan och monteras på tankens DIN-skena enligt bild nedan. Plintblocket med numrering 1-14 monteras på platsen BLOCK C Plintblocket med numrering 1-12 monteras på platsen BLOCK D Blocken låses fast i sin position med de medföljande låsplintarna. BLOCK C BLOCK D

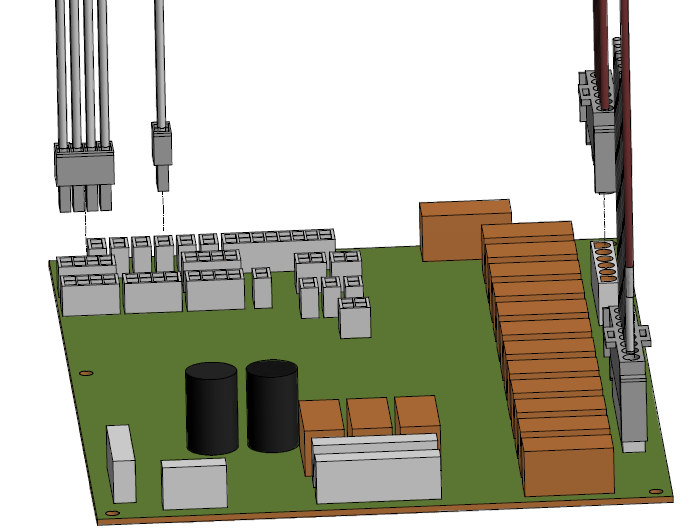

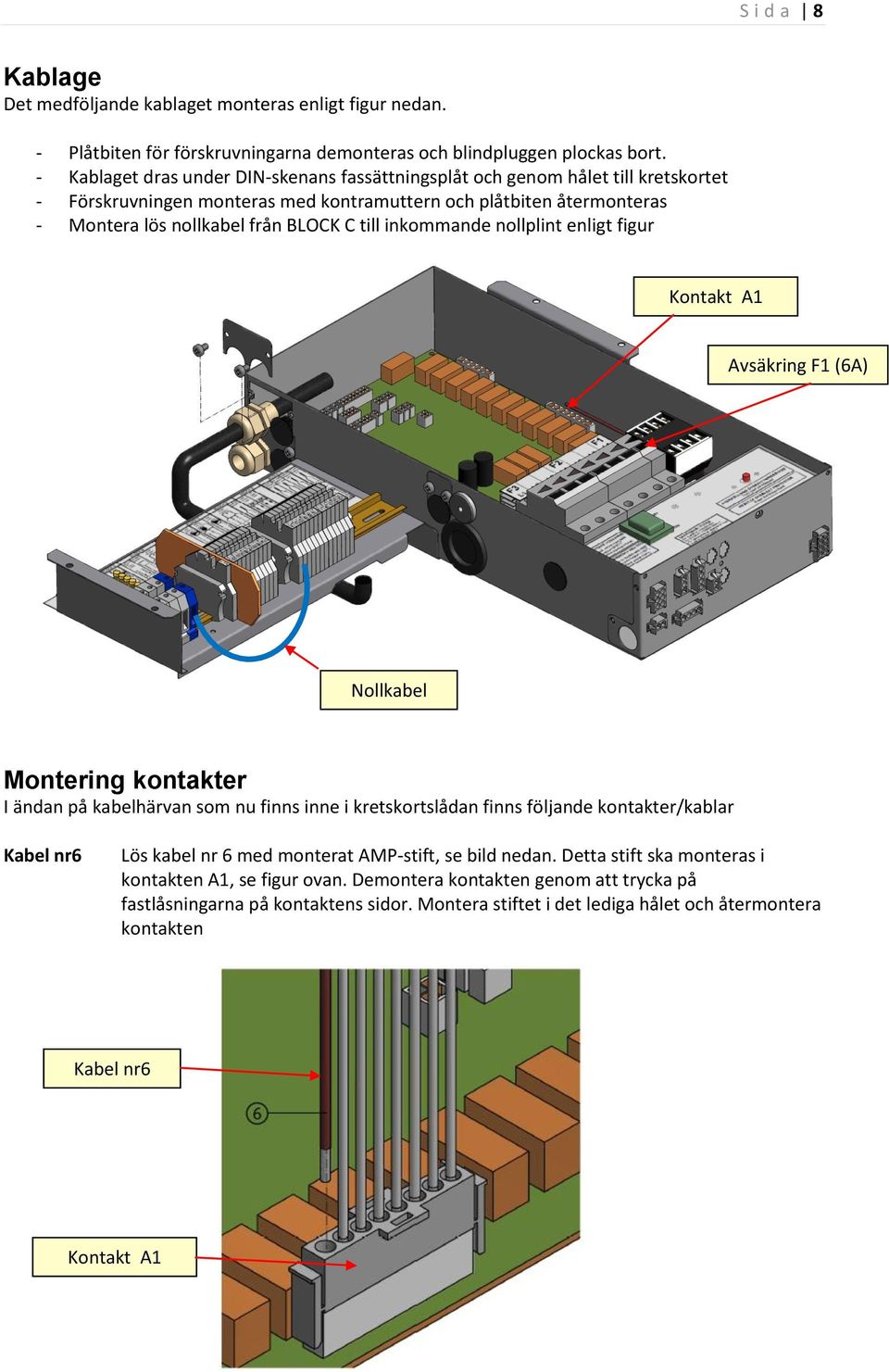

8 Sida 8 Kablage Det medföljande kablaget monteras enligt figur nedan. - Plåtbiten för förskruvningarna demonteras och blindpluggen plockas bort. - Kablaget dras under DIN-skenans fassättningsplåt och genom hålet till kretskortet - Förskruvningen monteras med kontramuttern och plåtbiten återmonteras - Montera lös nollkabel från BLOCK C till inkommande nollplint enligt figur Kontakt A1 Avsäkring F1 (6A) Nollkabel Montering kontakter I ändan på kabelhärvan som nu finns inne i kretskortslådan finns följande kontakter/kablar Kabel nr6 Lös kabel nr 6 med monterat AMP-stift, se bild nedan. Detta stift ska monteras i kontakten A1, se figur ovan. Demontera kontakten genom att trycka på fastlåsningarna på kontaktens sidor. Montera stiftet i det lediga hålet och återmontera kontakten Kabel nr6 Kontakt A1

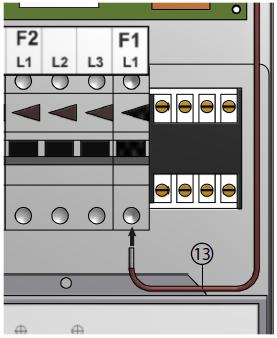

9 Sida 9 Kabel nr 13 En kabel i härvan (nr 13) som utgår från kontakt A2 har fri ända (ändstift). Denna kabel ska monteras direkt mot avsäkring F1, se figur nedan. Kontakt A2 Kabel nr 13 Avsäkring F1 Kontakter I kabelhärvan ska nu endast snabbkontakter finnas kvar. Snabbkontakterna monteras enligt figur nedan. Kontakterna är märkta med namn och ska monteras mot motsvarande märkning på kretskortet. Kontakt A2 Kontakt H Kontakt D
10 Sida 10 Installation av komponenter Då montering av plintblock/kablar och kontakter är avslutad kan shuntmotor, cirkulationspump, framledningsgivare och rumsgivare (valfritt) monteras elektriskt. Anslutningsplintar Anslutningsplintarna är uppdelade i 2 våningarna med fjäderbelastad anslutning. Installation utförs enkelt genom att avlasta fjädern med en mindre flatmejsel, trycka in den avskalade kabeln och dra ut mejseln igen. Kontrollera att monteringen fungerat genom att dra hårt i kabeln. Se även bilder nedan. Observera även märkningen på inkopplingsdekalen gällande övre och nedre anslutning. Övre anslutning Nedre anslutning Radiatorpump Kabel till radiatorpump monteras i Block C på nedre våningen, nummer 1 och 1, märkt RAD PUMP 2 OBS! Jordkabel ska monteras på jordskena vid inkommande matning. Anslutning radiatorpump
11 Sida 11 Shuntmotor Shuntmotorn har 5 kablar från sig som är monterade i en AMP snabbkontakt. Längden på kabeln är 330mm. Om denna längd inte räcker för inkoppling används den medföljande förlängningskabeln som är ytterligare 900mm lång. Om orginalkabeln räcker klipp bort snabbkontakten. Anslutning av shuntmotorns 230V anslutningar görs i block C och anslutning för den potentialfria kontakten görs i block D. Beroende på om orginalkabel eller förlängningskabel används, se tabellen nedan för korrekt installation. Kabelfärg shuntmotor Kabelnummer förlängningskabel Anslutning panna Funktion Svart 1 Nr 3, block C Öppna shuntmotor Brun 2 Nr 4, block C Stäng shuntmotor Blå 3 Nr 5, block C Nolledare Vit 4 Nr 7, block D Gränsläge (potentialfri) Röd 5 Nr 8, block D Gränsläge (potentialfri) Anslutning framledningsgivare Framledningsgivare Framledningsgivare monteras på anslutning 5 och 6 (ingen polaritet) på block D märkt FLOWTMP SENSOR 2, enligt figur ovan.

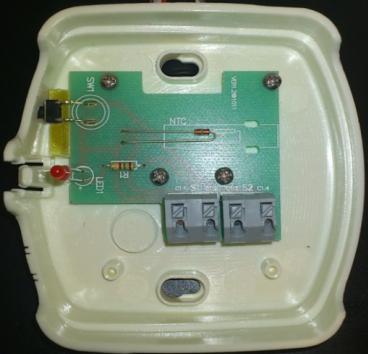

12 Sida 12 Rumsgivare 2 Rumsgivarens primära uppgift är att återföra information om rumstemperaturen för att kunna justera den inställda huskurvan. Detta medför besparingar på totalekonomin då temperaturen på vattnet till värmesystemet aldrig blir för hög. Det är dock inte nödvändigt att använda rumsgivare. Om rumsgivarfunktionen ska fungera bra ska givaren placeras på en så central och öppen plats som möjligt i huset. Placering vid fönster, element eller dylikt är olämpligt. Montering görs på c:a 2/3 vägghöjd och kan med fördel installeras på ett sådant sätt att omplacering kan göras. Rumsgivarens plintar är märkta (1-4) och ska kopplas enligt figur nedan. Tankdelens anslutningsdekal är också märkt med inkopplingssiffror 1-4. Inkoppling sker mot samma nummer i rumsgivare som i panna. Monteringshål Termistor Indikeringsdiod Avlastningsknappar Kabelgenomföring
13 Sida 13 Inställningar När rör och elinstallation är slutförd ska upplåsning/inställningar av värmestyrningen göras. Upplåsning av tillbehör Pila dig till följande lokation: Inställningar För kunden Ange åtkomstkod! Aktuella värden För installatören Bekräfta med ENTER Info&Driftstider Service ^ Ange åtkomstkod: 3550 Du har nu kommit in i installatörsmenyn. Gå vidare in i menyn Lås upp tillbehör Systeminställningar Lås upp tillbehör Lås upp tillbehör Ange din kod: ^ Ange den 6-siffriga koden som finns på värdebeviset som följde med tillbehöret. Anges rätt kod visas följande visning: Koden är godkänd! Extra värmesystem är installerad. Systemet är nu upplåst för extra värmestyrning och fler menyer/visningar har blivit synliga. (Om tillbehöret av någon anledning skulle behöva avinstalleras anges samma kod igen.)
14 Sida 14 Installatörsinställningar Denna meny innehåller inställningar som endast bör ändras av installatören. Gå till följande meny för att komma in i installatörsmenyn för solpanelstyrning. Inställningar För kunden Ange åtkomstkod! Aktuella värden För installatören Bekräfta med ENTER Info&Driftstider Service ^ Ange om nödvändigt åtkomstkod: 3550 Du har nu kommit in i installatörsmenyn. Gå vidare till inställningar för värmesystem 2 genom följande val. Systeminställningar Standard inställn. Värmesystem 2 Lås upp tillbehör Tillbehör inställn. VVC Pool Solpaneler Du har nu kommit in i inställningsläget där installtörsinställningar för värmesystem 2 kan göras. Enbart golvvärme installerat i värmesystem 2: Nej 1 Inställningen ger möjlighet att definiera typ av värmesystem. Om enbart golvvärme används till värmesystem 2 ska denna inställning sättas till ja. Detta ger möjlighet att i kundinställningarna sätta en max temperatur som skickas ut till golvvärmesystemet oberoende av vad inställd värmekurva säger. Fördröj shuntöppning mot övre tankdel i värmesystem 2 2 Tidsfördröj: 180min Den bivalenta shuntventilen kan hämta energi från både tankens undre del och tankens övre del. Den billigaste energin finns i det lägre tempererade vattnet i tankens undre del och är prioriterat för mest ekonomiska drift. När shunten befinner sig i mellanläget mellan undre och övre tankdel aktiveras ett gränsläge. Beroende på inställd tid i denna meny tillåts shunten inte öppna förrän tiden har förflutit och ger därmed möjlighet för värmepump at arbeta upp temperaturen i undre tankdelen. (Om värmepump inte är installerad fördröjs inte shuntöppning.)
15 Sida 15 För kunden Inställningar av värmekurva För att ställa in hur värmesystem 2 ska reglera värmen finns ett antal inställningar att göra. Inställningarna är identiska med de inställningar som finns för det redan befintliga värmesystem 1. För att lära Dig mer om hur värmekurvan fungerar och hur olika inställningar påverkar värmesystemet hänvisas till den manual som följde med när din Mecaterm tank installerades. Produkt MasterQal 200/300/500 AquaPaQ Om värmekurvan Sid 9-18 Sid 9-21 Inställningar värmekurva Sid 26 Sid 26 För att stega dig till inställningarna för värmesystem gör följande val: Inställningar För kunden Värme/Varmvatten Aktuella värden För installatören Funktionsknapp Info&Driftstider Pooluppvärmning Service Värme hus system 2 Aktuella värden Info&Driftstider Service
16 Sida 16 Aktuella värden I menyn aktuella värden kan efter installationen status för ditt nya värmesystem ses. Gå till följande meny: Inställningar Husvärme/Varmvatten Värmesystem 2 Aktuella värden Värmepump VVC Info&Driftstider Extra funktioner Pool Service Solpaneler Rumstemperatur system 2 (Extra) Är:20,8C Bör:20,6C Diff: 0,2C 1 Aktuell rumstemperatur, inställt börvärde samt differensen mellan aktuellt värde och börvärdet. Observera att denna visning endast är tillgänglig om rumsgivare är installerad och inställd för att kunna påverka värmekurvan. Framledning system 2 Värme: Till Från Är:36,2C Bör:35,7C 2 Aktuell information för ditt värmesystem, dvs radiatorerna och/eller golvvärmen. Värme Till/Från visar om det skickas (shuntas) något vatten från din mecaterm panna till ditt sekundära värmesystem. Är värme i läget Från innebär det att inget behov finns för att värma huset och inget vatten cirkulerar i värmesystemet. Är-värdet är temperaturen på det vatten som skickas till värmesystemet. Bör-värdet är den temperatur som systemet har beräknat behövs för att värma huset för tillfället. Denna temperatur varierar beroende på utetemperaturen, rumstemperaturen och hur värmekurvan är inställd. Shuntmotor 2 Öppnar Stänger Väntar Avstängd Differens: -0,6C 3 Aktuell status för shuntmotorn, (som ser till att rätt temperatur skickas till ditt värmesystem). Shuntmotorn öppnar och stänger kontinuerligt för att differensen mellan är-värdet och bör-värdet ska vara 0. Vid läget Väntar väntar systemet för att se vad förra regleringen (öppning eller stängning) hade för verkan. Står statusen på Avstängd är shunten helt stängd, inget värmebehov finns.
17 Sida 17 Övre tankdel behövs för husvärme: Nej Fördröjning: 180min (Värmesystem 2) 4 Vattnet som skickas ut till dina radiatorer/golvvärme kan komma från 2 ställen i din Mecaterm panna, från den undre tankdelen eller från den övre tankdelen. I normala fall skickas (shuntas) vatten enbart från den nedre delen av tanken då det är det billigaste vattnet i tanken (lägre temperatur). Skulle energin i den undre tankdelen inte räcka till, t.ex. att huset kräver mer effekt än vad värmepumpen har kan energi hämtas från den övre tankdelen där elpatronen sitter. Innan värmesystemet får hämta vatten/energi från den övre tankdelen krävs att en bestämd tid har gått från det att behovet uppkommer (standard är 3 timmar). Detta medför att värmepumpen får chansen att arbeta och se om den hinner ikapp behovet innan det öppnas till den övre (dyrare) delen. Om det i visningen står att övre tankdel behövs för husvärme kommer tiden Fördröjning att börja räkna ner. Om behovet att hämta vatten från övre tankdelen försvinner kommer tidsfördröjningen att åter igen bli det inställda om ett nytt behov uppkommer.
