1 Tekniska data / tillbehör Demag kättingtelfer DC-Pro 1-25, DCS-Pro 1-10 Demag kättingtelfer Manulift DCM-Pro 1-5, DCMS-Pro 1-2 Kättingtelfer m. vippmanöverdon DCRS-Pro jpg SV/SE IS 817

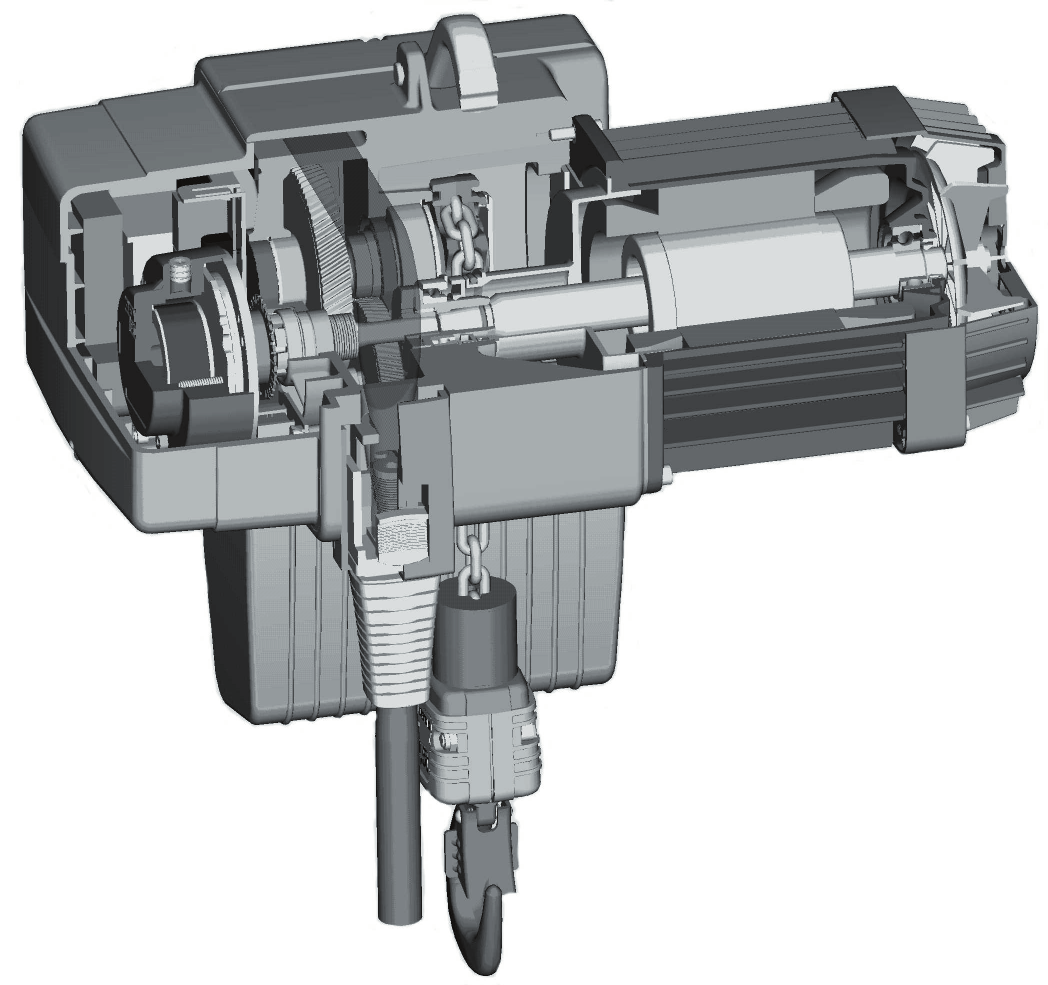

2 Konstruktionsöversikt Kättingtelfer enpartigt utförande, t.ex. DC-Pro Apparathuv 2 Broms 3 Slirkoppling 4 Växel 5 Kättingstyrning 6 Upphängningsögla 7 Stator 8 Rotor 9 Motoraxel 10 Lagersköld 11 Fläktkåpa 12 Kätting 13 Manöverkabelspärr 14 Fläkt 15 Impulshjul 16 Justeringsmutter slirkoppling 17 Krokblock 18 Lyftkrok 19 Kättingsamlare 20 Styrning jpg

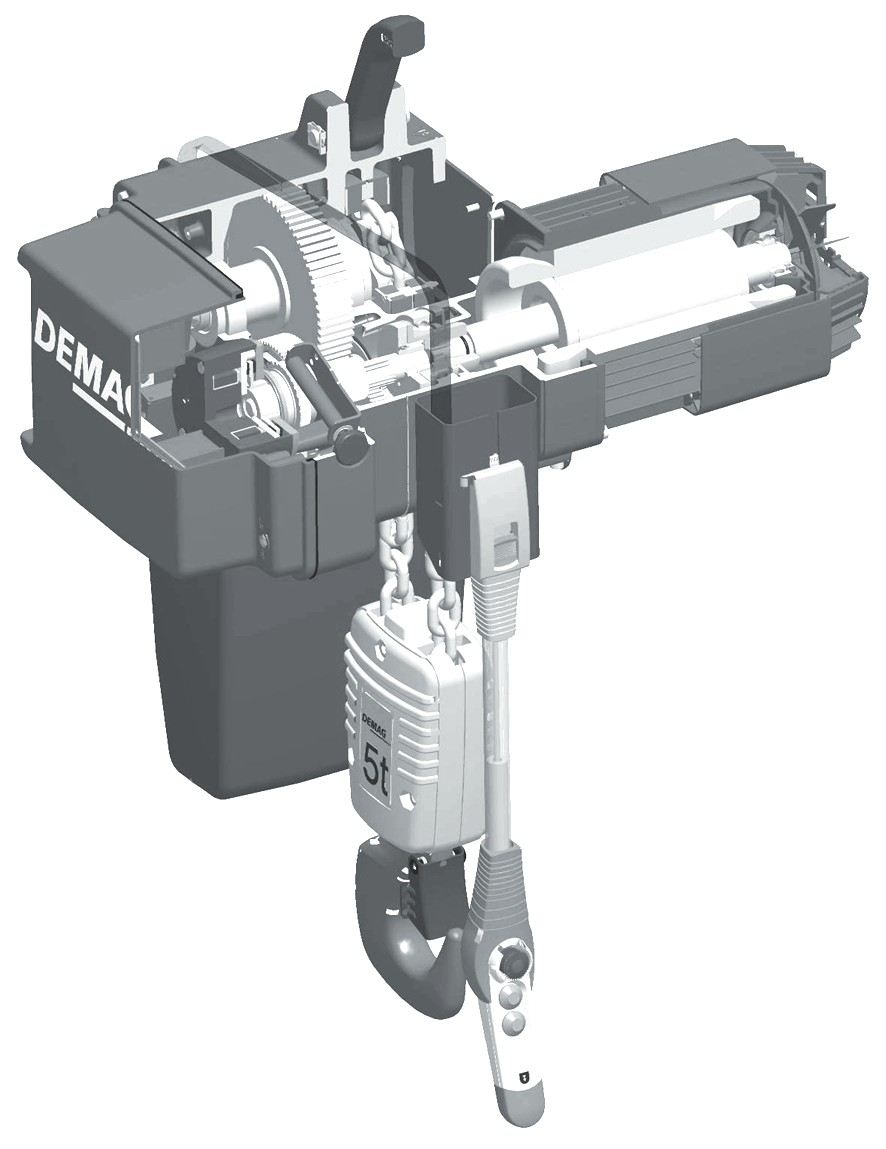

3 tvåpartigt utförande, t.ex. DC-Pro Kättingtelfer Apparathuv 2 Broms 3 Slirkoppling 4 Växel 5 Kättingstyrning 6 Upphängningsögla 7 Stator 8 Rotor 9 Motoraxel 10 Lagersköld 11 Fläktkåpa 12 Kätting 13 Manöverkabelspärr 14 Fläkt 15 Impulshjul 16 Inställning av slirkoppling 17 Underblock 18 Lyftkrok 19 Manöverdon 20 Spindelgränsbrytare 21 Kättingsamlare 22 Styrning 23 Kabelsamlare tif 3

4 Typnyckel E U D DC-Pro /1 H5 V6/1, / 50 24/ Kättingtelfer Spänningsområde / spänning åkverk [V] Max. fl änsbredd för åkverket [mm] Åkhastighet [m/min] Frekvens [Hz] Spänningsområde kättingtelfer [V] Lyfthastighet [m/min] DC DCM DCS DCMS DCRS Åkverkstyp V VS Krokväg [m] Partning Max last [kg] Storlek Kättingtelfer (Demag Chainhoist) Manulift Kättingtelfer, steglös Manulift, steglös Vippmanöverdon steglöst 2-stegs = huvudlyft / kryplyft steglös = VS vid märklast upp till VS max i dellastområdet C F 5 Click-fi t (odriven löpvagn) R Odriven löpvagn E Drivenhet U Underhängande tralla Löpvagnsstorlek, lyftkraft [kg 100] D Kurvåkverk med vridled 4

5 Urvalskriterier Storleken bestäms genom typ av belastning, genomsnittlig drifttid, max last och antal bärande parter. 1. Hur är driftsvillkoren? 2. Hur stor ska max lyftkraft vara? 3. Hur högt ska lasten lyftas? 4. Hur snabbt ska lasten lyftas? 5. Behöver lasten lyftas och sänkas försiktigt? 6. Ska lasten förfl yttas i sidled? 7. Hur ska manövreringen ske? Typ av belastning (uppskattas i de fl esta fall) fastställs enligt följande schema: L1 lätt För lyftmaskinerier som endast undantagsvis lyfter full last, dock löpande endast mycket små laster L2 medel För lyftmaskinerier som relativt ofta lyfter full last, dock löpande små dellaster L3 tung För lyftmaskinerier som ofta lyfter full last och löpande medel dellast L4 mycket tung För lyftmaskinerier, som regelbundet lyfter full last och löpande nära full last m = max last t = drifttid a = fullast b = medel dellast c = liten till medel dellast d = liten dödlast e = liten till medel dödlast f = stor dödlast g = mycket stor dödlast eps Maskingruppen bestäms utifrån drifttid och typ av belastning. Typ av belastning Genomsnittlig drifttid per arbetsdag i timmar L1 lätt över 16 L2 medel L3 tung 0, L4 mycket tung 0,25-0,5 0, Maskingrupp enligt FEM Am 2m+ 3m 4m Partning Typ Storlek 1/1 2/1 Lyftkraft i kg Demag kättingtelfer DC 80 DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro DC-Pro Exempel: Max last 250 kg belastningstyp medel enligt tabell Lyfthastighet 8 m/min partning 1/1 Genomsnittlig krokväg 4 m Antal cykler per timme 20 Arbetstid per dag 8 timmar. Genomsnittlig drifttid per dag uppskattas eller beräknas enligt: Kättingtelfer Drifttid/dag = 2 genomsn. krokväg antal cykler/tim. Arbetstid per dag = 60 Lyfthastighet = 2,66 tim För belastningstyp medel och en genomsnittlig drifttid per dag på 2,66 timmar visar tabellen ovan gruppen 2m+. För max. last 250 kg anger diagrammet storlek DC- Pro

6 Urvalskriterier DC-Pro (2 lyfthastigheter) Kättingtelfer Max last Kättingtelfer Partning Maskingrupp Lyfthastighet Standard- Motorstorlek 1) max vikt Lyfthöjd 3) vid krokväg DIN EN Typ FEM/ISO vid 50 Hz vid 60 Hz H 4m 5 m 8 m [kg] [m/min] [m/min] [m] [kg] [kg] [kg] DC-Pro 1 8,0/2,0 4) 9,6/2,4 80 DC-Pro 2 16,0/4,0 19,2/4,8 ZNK 71 B 8/ DC-Pro 5 24,0/6,0 5) 28,8/7,2 ZNK 80 B 8/ DC-Pro 1 8,0/2,0 4) 9,6/2,4 100 DC-Pro 2 16,0/4,0 19,2/4,8 ZNK 71 B 8/ DC-Pro 5 24,0/6,0 5) 28,8/7,2 ZNK 80 B 8/ m / M7 DC-Pro 1 8,0/2,0 4) 9,6/2,4 ZNK 71 B 8/ DC-Pro 2 16,0/4,0 19,2/4,8 DC-Pro 5 24,0/6,0 5) 28,8/7,2 ZNK 80 B 8/ DC-Pro 2 8,0/2,0 9,6/2,4 ZNK 71 B 8/ ,0/4,0 19,2/4,8 DC-Pro 5 24,0/6,0 5) 28,8/7,2 ZNK 80 B 8/ DC-Pro 2 3m / M6 8,0/2,0 9,6/2,4 ZNK 71 B 8/ DC-Pro 5 16,0/4,0 19,2/4,8 ZNK 80 B 8/ m / M7 DC-Pro 10 24,0/6,0 5) 28,8/7,2 ZNK 100 A 8/ DC-Pro 2 2m+ 2) / M5+ 8,0/2,0 9,6/2,4 ZNK 71 B 8/ DC-Pro 5 1/1 16,0/4,0 19,2/4,8 ZNK 80 B 8/ DC-Pro 10 24,0/6,0 5) 28,8/7,2 5 och 8 ZNK 100 A 8/ DC-Pro 5 4m / M7 8,0/2,0 9,6/2,4 ZNK 80 B 8/ ,0/3,0 14,4/3,6 ZNK 100 A 8/ DC-Pro 10 24,0/6,0 5) 28,8/7,2 ZNK 100 B 8/ DC-Pro 5 3m / M6 8,0/2,0 9,6/2,4 ZNK 80 B 8/ m / M7 12,0/3,0 14,4/3,6 ZNK 100 A 8/ DC-Pro 10 3m / M6 24,0/6,0 5) 28,8/7,2 ZNK 100 B 8/ DC-Pro 5 2m+ 2) / M5+ 8,0/2,0 9,6/2,4 ZNK 80 B 8/ m / M7 12,0/3,0 14,4/3,6 ZNK 100 A 8/ m+ 2) / M5+ 24,0/6,0 5) 28,8/7,2 ZNK 100 B 8/ m / M7 6,0/1,5 7,2/1,8 ZNK 100 A 8/ ,0/3,0 14,4/3,6 ZNK 100 B 8/ DC-Pro 10 3m / M6 6,0/1,5 7,2/1,8 ZNK 100 A 8/ ,0/3,0 14,4/3,6 ZNK 100 B 8/ m+ 2) / M5+ 6,0/1,5 7,2/1,8 ZNK 100 A 8/ ,0/3,0 14,4/3, /1 4m / M7 6,0/1,5 7,2/1,8 ZNK 100 B 8/ Am 8) / M4 8,0/2,0 9,6/2, /1 DC-Pro 16 3m 7) / M6 12,0/3,0 14,4/3,6 4 ZNK 100 C 8/ DC-Pro 10 2/1 3m / M6 6,0/1,5 7,2/1,8 5 och ZNK 100 B 8/2 2m+ 2) 7) / M5+ 8,0/2,0 9,6/2, DC-Pro 16 1/1 4 2m+ 2) 8) / M5+ 12,0/3,0 14,4/3,6 ZNK 100 C 8/ DC-Pro 10 2/1 2m+ 2) 6,0/1,5 7,2/1,8 5 och 8 ZNK 100 B 8/ / M5+ DC-Pro 25 1/1 8,0/2,0 9,6/2,4 4 ZNK 100 C 8/ DC-Pro 10 1Am 8) / M4 4,0/1,0 4,8/1,2 5 och 8 ZNK 100 B 8/ /1 DC-Pro 16 3m 6) / M6 6,0/1,5 7,2/1, ZNK 100 C 8/2 DC-Pro 25 1/1 1Am / M4 8,0/2,0 9,6/2, m+ 2) 6) / M5+ 4,0/1,0 4,8/1,2 ZNK 100 B 8/ DC-Pro m+ 2) 7) / M5+ 6,0/1,5 7,2/1,8 2/ m+ 2) / M5+ ZNK 100 C 8/2 DC-Pro 25 4,0/1,0 4,8/1, Am / M4 6 1) Motordata, se sidan Märkdata el. 2) 2m+ motsvarande 1900 fullasttimmar nyttjandetid. 3) Längre krokvägar på förfrågan. 4) Vid ett motorbyte byts motor ZNK 71 A 8/2 ( V / 50 Hz) mot motor ZNK 71 B 8/2. 5) Endast med driftgränsbrytare Lyft; driftgränsbrytare Sänk på förfrågan (man får aldrig köra emot undre ändläge vid normal drift) 6) Kättingdrift FEM 1Am enligt EN ) Kättingdrift FEM 1Bm enligt EN ) Kättingdrift FEM 1Cm enligt EN 818-7

7 Manulift DCM-Pro (2 lyfthastigheter) Max last Manulift Partning Maskingrupp Lyfthastighet Krokväg Motorstorlek 1) max vikt DIN EN vid krokväg Typ FEM/ISO vid 50 Hz vid 60 Hz H 2,8m 4,3 m [kg] [m/min] [m/min] [m] [kg] [kg] DCM-Pro 1 8,0/2,0 3) 9,6/2,4 80 DCM-Pro 2 16,0/4,0 19,2/4,8 ZNK 71 B 8/ DCM-Pro 5 24,0/6,0 4) 28,8/7,2 ZNK 80 B 8/ m/M7 DCM-Pro 1 8,0/2,0 3) 9,6/2,4 ZNK 71 B 8/ DCM-Pro 2 16,0/4,0 19,2/4,8 1/1 2,8 och 4,3 DCM-Pro 5 24,0/6,0 4) 28,8/7,2 ZNK 80 B 8/ DCM-Pro 2 3m / M6 8,0/2,0 9,6/2,4 ZNK 71 B 8/ DCM-Pro 5 4m/M7 16,0/4,0 19,2/4,8 ZNK 80 B 8/ DCM-Pro 2 2m+ 2) / M5+ 8,0/2,0 9,6/2,4 ZNK 71 B 8/ DCM-Pro 5 4m / M7 16,0/4,0 19,2/4,8 ZNK 80 B 8/ Kättingtelfer 1) Motordata, se sidan Märkdata el. 2) 2m+ motsvarande 1900 fullasttimmar nyttjandetid. 3) Vid ett motorbyte byts motor ZNK 71 A 8/2 ( V / 50 Hz) mot motor ZNK 71 B 8/2. 4) Endast med driftgränsbrytare Lyft; driftgränsbrytare Sänk på förfrågan (man får aldrig köra emot undre ändläge vid normal drift) 7

8 DCS-Pro (steglös lyfthastighet) Kättingtelfer Max last Kättingtelfer Partning Maskingrupp Lyfthastighet 5) Standard- Motorstorlek 1) max vikt Lyfthöjd 3) DIN EN vid 50/60 Hz vid krokväg Typ FEM/ISO vs nom vs max H 5 m 8 m [kg] [m/min] [m/min] [m] [kg] [kg] DCS-Pro 1 0, m / M ZNK 71 B DCS-Pro 2 3m / M6 0, m+ 2) / M m / M7 400 DCS-Pro 5 3m / M6 0, ZNK 80 A / m+ 2) / M m / M m / M m+ 2) / M5+ DCS-Pro m / M6 0, / m+ 2) / M Am 6) / M4 0, , och 8 0, , , , , ZNK 100 A Am 6) / M4 0, m / M Manulift DCMS-Pro (steglös lyfthastighet) Max last Manulift Partning Maskingrupp Lyfthastighet 5) Krokväg Motorstorlek 1) max vikt DIN EN vid 50/60 Hz vid krokväg Typ FEM/ISO vs nom vs max H 2,8m 4,3 m [kg] [m/min] [m/min] [m] [kg] [kg] 80 DCMS-Pro 1 4m / M7 0, / m / M6 DCMS-Pro 2 0, m+ 2) / M ,8 och 4,3 ZNK 71 B Vippmanöverdon DCRS-Pro (steglös lyfthastighet) Max last Kättingtelfer Partning Maskingrupp Lyfthastighet 5) Krokväg Motorstorlek 1) max vikt DIN EN vid 50/60 Hz vid krokväg Typ FEM/ISO vs nom vs max H 2,8m 4,3 m [kg] [m/min] [m/min] [m] [kg] [kg] 80 DCRS-Pro 1 4m / M7 0, / m / M6 DCRS-Pro 2 0, m+ 2) / M ,8 och 4,3 ZNK 71 B ) Motordata, se sidan Märkdata el. 2) 2m+ motsvarande 1900 fullasttimmar nyttjandetid. 3) Längre krokvägar på förfrågan. 4) Vid ett motorbyte byts motor ZNK 71 A 8/2 ( V / 50 Hz) mot motor ZNK 71 B 8/2. 5) vs min motsvarar en hastighetsinställning vs min : vs max på 1 : 200 (inställning från fabrik 1 : 100) vs max, vs nom, vs min, accelerations- och retardationstider kan ändras genom parametrering via manöverdonet (se bruksanvisning ) max lyfthastighet i dellastområde / utan last för DCS-Pro 1, DCMS-Pro 1, DCRS-Pro 1 motsvarar max. sänkhastighet 75% av vs nom 6) Kättingdrift FEM 1Cm enligt EN 818-7

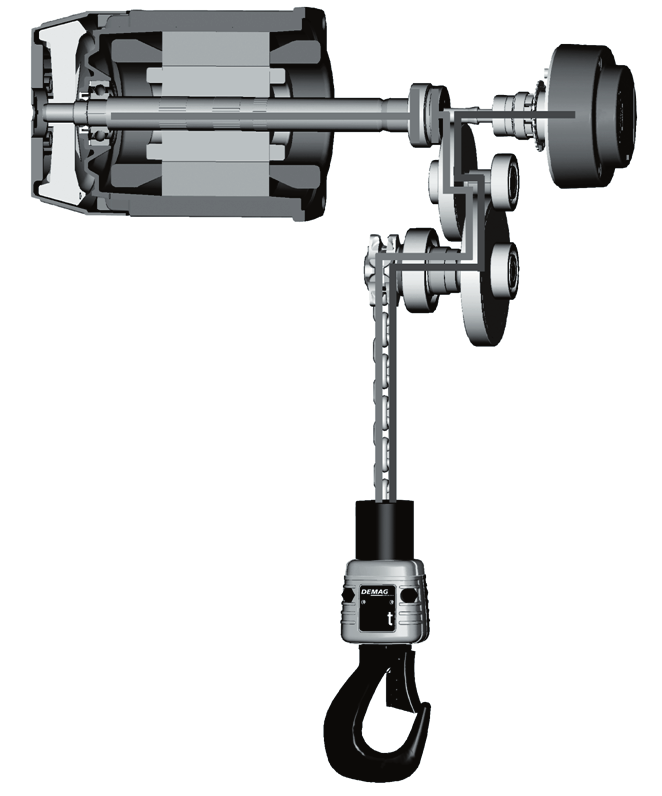

9 Egenskaper DC-Pro Kättingtelfer DC-Pro levereras med följande utrustningskomponenter som standard: 24 V kontaktorstyrning med intern signalöverföring Tri-State, med möjlighet till utbyggnad. Driftgränsbrytare för övre och undre krokläge (vid DC-Pro 16 / 25 används en gränsbrytare med fyra kontakter för förfrånkoppling och slutlig brytning). 7-segmentdisplay (kan ses genom fönstret på elhuvens undersida) för avläsning av - antalet drifttimmar, - olika drifttillstånd. Manöverkabeln kan levereras i 3 olika längder upp till max. 9,8 m (krokväg H11), inställbar i höjdled. Därigenom kan manöverdonets läge ändras utan att några kablar behöver dras om. Den del av manöverkabeln som inte behövs förvaras under servicehuven. Alla elanslutningar inkl. åkverksanslutningen har snabbkopplingar: - nätanslutningen till telfern; - manöverkabeln till telfern; - manöverkabeln till manöverdonet; - signal- / energiledningen mellan telfer och åkverk. Växel, broms och slirkoppling är underhållsfria i upp till 10 år (bromsen på DC- Pro upp till 5 år). Styrningen övervakar lyftmotor, slirkoppling och broms med hjälp av integrerade varvtalsgivare. Bromsen, som sitter i belastningslinjen före slirkopplingen, förhindrar att lasten sjunker i viloläget. Infrarött diagnosgränssnitt (för avläsning och förvaltning av specifi ka data med hjälp av Demags IDAPSY-mjukvara). Kättingtelfer Kraftfl öd Drivning Slirkopplin Bromsning Varvtalsregistrering Motor Kättingdrift Broms Växel tif 9

10 Kättingtelfer DCS-Pro, DCMS-Pro, DCRS-Pro Jämfört med DC-Pro med två hastigheter, erbjuder DCS-Pro, DCMS-Pro och DCRS-Pro med steglös hastighetsreglering dessutom följande fördelar: Steglös hastighetsreglering för lyft- och sänkrörelse för hela lyftområdet; Mjuk körning och precis positionering tack vare speciellt känslig reglering vid låg hastighet; Mjuk positionering med möjlighet att köra snabbt däremellan, möjligt genom en hastighetsinställning på 1:200 (inställning från fabrik 1:100); Prolyft: upp till 90 % högre hastighet än nominell hastighet vid dellast eller körning utan last; Automatisk omkoppling till kryphastighet innan övre resp. nedre gränsläge nås; Försiktig körning och optimal ergonomi tack vare manöverdonet och en progressiv kurva för manöverelementen; Accelerations- och bromsramper förhindrar stora lastsvängningar; Lyfthastighet, accelerations- och retardationsramper kan vid behov ställas om via manöverdonet; Ökad säkerhet genom motortemperaturövervakning; Vidspänningsingång V, Hz; Frekvensomriktartstyrning med manöverspänning 24 V, integrerad i kättingtelferns elutrymme; Vid användning av en DCS-Pro i kombination med åkverket E 11 / E 22 är trallåket automatiskt steglöst; Vippmanöverdonets manöverelement på DCRS-Pro är konstruerat för att uppfylla kapslingsklass IP 34; Växel, broms och slirkoppling är underhållsfria i upp till 10 år. 10

11 Driftbetingelser Allmänt Kättingtelfer och åkverk kan användas under följande förhållanden: Omgivningstemperatur: -20 C till +40 C Högre omgivningstemperaturer upp till +60 C med motsvarande reducering av inkopplingstiden eller ev. ytterligare speciella åtgärder är möjliga. Kontakta i sådant fall vår serviceavdelning. Luftfuktighet: max. 80% relativ luftfuktighet, Höjdnivå: upp till 1000 m över havet, Kapslingsklass: IP55, Elektromagnetisk kompatibilitet: Störtålighet - industriområde, Störningsemission - industri och affärsområde. Kättingtelfer Vi rekommenderar att Demag kättingtelfrar som arbetar utomhus förses med ett skyddstak som skydd mot väder och vind eller att telfern körs in under ett skyddstak då den inte används. Särskilda driftsbetingelser kan i enskilda fall överenskommas med tillverkaren. Som exempel på särskilda driftsbetingelser kan nämnas: Verkstäder för förzinkning och galvanisering, hygienanläggningar samt anläggningar där låga eller höga temperaturer råder. I samråd med våra specialister kan vi leverera lämplig utrustning och ge viktiga anvisningar för att utrustningen ska fungera säkert och med så låg förslitning som möjligt i dessa miljöer. Ytskydd och färg Kättingtelfern är som standard försedd med ett korrosionsskydd (pulverlackering) och levereras i följande färg: Kättingtelfer RAL 5009 azurblå Krokblock RAL 1007 kromgul Lastkrok och upphängningsögla RAL 9005 svart Åkverk RAL 5009 azurblå Andra färger samt speciallackering på förfrågan. 11

12 Lyftkätting Standardkätting Demag RDC Kättingtelfer Kättingtelfer DC 1 / 2 DC 5 DC 10 DC 16 DC 25 Mått [mm] 4,2 x 12,2 5,3 x 15,2 7,4 x 21,2 8,7 x 24,2 10,5 x 28,2 Stämpling DAT / RDC Vikt per meter [kg] 0,38 0,62 1,20 1,67 2,49 max. lastförmåga vid partning 1/1 [kg] vid partning 2/1 [kg] Egenskaper höghållfast, åldringsbeständigt material med hög ythårdhet, galvaniskt förzinkat med extra ytbeläggning, blåkromaterat, färg: silver Material Ni-Mo kättingstål i specialutförande enligt EN del Smörjning Fett GP00H-30REN.SO-GFB Observera reduceringen av lastförmågan! Nedanstående tabell upptar specialkättingar för speciella omgivningsbetingelser (i motsats till standardkätting RDC). Specialkättingar Demag Corrud Användningsfall t.ex. Verkst. f. förz. och galvan. Kättingtelfer DC 1 / 2 DC 5 DC 10 DC 16 DC 25 Mått [mm] 4,2 x 12,2 5,3 x 15,2 7,4 x 21,2-10,5 x 28,2 Stämpling DAT / RDC Vikt per meter [kg] 0,38 0,62 1,20-2,49 max. lastförmåga vid partning 1/1 [kg] vid partning 2/1 [kg] Egenskaper åldringsbeständig, korrosionsfri, mikroskikt korrosionsskydd Corrud DS svart, färg: svart, Stabylan 2001 Material Ni-Mo kättingstål i specialutförande enligt EN del Smörjning Syrabeständigt kedjefett Specialkättingar Demag HS7 Användningsfall t.ex. Gjuteri, damm, smärgel Kättingtelfer DC 1 / 2 DC 5 DC 10 DC 16 DC 25 Mått [mm] 4,2 x 12,2 5,3 x 15,2 7,4 x 21,2-10,5 x 28,2 Stämpling RSX / DS Vikt per meter [kg] 0,38 0,62 1,20-2,49 max. lastförmåga vid partning 1/1 [kg] vid partning 2/1 [kg] Egenskaper åldringsbeständig, blåkromaterad, djup insatshärdning Material Ni-Mo kättingstål i specialutförande enligt EN del Smörjning torrt eller med torrsmörjmedel t.ex. Klüber UNIMOLY C220 Specialkättingar Demag RS6 Användningsfall t.ex. Livsmedelsindustri Kättingtelfer DC 1 / 2 DC 5 DC 10 DC 16 DC 25 Mått [mm] 4,2 x 12,2 5,3 x 15,2 7,4 x 21,2-10 x 28,2 Stämpling RSA / S Vikt per meter [kg] 0,38 0,62 1,20-2,23 max. lastförmåga vid partning 1/1 [kg] ) ) vid partning 2/1 [kg] ) ) Egenskaper Ickerostande och ej härdad kätting, blank Material Rostfritt stål AISI 316 (V4A) 1,4401 Smörjning Livsmedelsäkta smörjmedel, t.ex. kedjespray Paraliq 12 1) vid max. 10 spel per dag = 500 kg vid max spel per dag = 400 kg 2) vid max. 5 spel per dag = kg vid max spel per dag = 800 kg 3) vid max. 10 spel per dag = 800 kg vid max spel per dag = 630 kg 4) vid max. 5 spel per dag = kg vid max spel per dag = kg

13 Märkdata el för DC-Pro Motordata lyftmotor (spänningsområdestoleranserna får inte överskrida +/- 10%.) Motorerna är tillverkade enligt isolationsklass F. Storlek DC-Pro 1 Motorstorlek Poltal min / max ström och startström V, 50 Hz, 3 ~ (CE) V, 50 Hz, 3 ~ (CE) Inkopplingar/tim I N 380 I N 415 I 1) max I A /I N 415 cos φ N I N 220 I N 240 I 1) max I A /I N 240 cos φ P N ED n N N [kw] [%] [1/min] [A] [A] [A] [A] [A] [A] ZNK 71 A 8/2 2) 8 0, ,95 1,10 1,10 1,20 0,66 2 0, ,20 1,40 1,40 2,60 0,57 ZNK 71 B 8/2 DC-Pro 2 ZNK 71 B 8/2 DC-Pro 5 ZNK 80 B 8/2 DC-Pro 10 DC-Pro 16 ZNK 100 A 8/2 ZNK 100 B 8/2 ZNK 100 B 8/2 ZNK 100 C 8/2 DC-Pro 25 ZNK 100 C 8/2 8 0, ,00 1,20 1,20 1,45 0,48 1,75 2,10 2,10 1,45 0,48 2 0, ,20 1,60 1,60 2,75 0,46 2,10 2,80 2,80 2,75 0,46 8 0, ,00 1,20 1,35 1,45 0,56 1,80 2,10 2,35 1,45 0,56 2 0, ,40 1,60 1,85 2,75 0,63 2,40 2,80 3,20 2,75 0,63 8 0, ,40 1,60 1,70 1,45 0,51 2,45 2,80 2,95 1,45 0,51 2 0, ,20 2,40 2,70 3,00 0,77 3,80 4,20 4,70 3,00 0,77 8 0, ,70 1,90 2,20 1,80 0,54 2,95 3,30 3,80 1,80 0,54 2 1, ,10 3,10 3,50 3,60 0,81 5,40 5,40 6,10 3,60 0,81 8 0, ,00 3,40 3,90 1,85 0,58 2 2, ,50 6,20 6,40 4,15 0,77 8 0, ,00 3,40 3,90 1,85 0,58 5,20 5,90 6,80 1,85 0,58 2 2, ,50 6,20 6,40 4,15 0,77 9,50 10,70 11,00 4,15 0,77 8 0, ,30 4,70 5,10 2,35 0,55 2 3, ,20 8,40 8,90 4,95 0,82 8 0, ,30 4,70 5,10 2,35 0,55 2 3, ,20 8,40 8,90 4,95 0, Kättingtelfer Storlek Motorstorlek DC-Pro 1 ZNK 71 B 8/2 DC-Pro 2 ZNK 71 B 8/2 DC-Pro 5 ZNK 80 B 8/2 ZNK 100 A 8/2 DC-Pro 10 ZNK 100 B 8/2 ZNK 100 B 8/2 DC-Pro 16 ZNK 100 C 8/2 DC-Pro 25 ZNK 100 C 8/2 Poltal min / max ström och startström V, 50 Hz, 3 ~ (CE/CSA) Inkopplingar/tim I N 500 I N 525 I 1) max I A /I N 525 cos φ P N ED n N N [kw] [%] [1/min] [A] [A] [A] 8 0, ,75 0,95 0,95 1,45 0,48 2 0, ,90 1,25 1,25 2,75 0,46 8 0, ,80 0,95 1,10 1,45 0,56 2 0, ,10 1,25 1,45 2,75 0,63 8 0, ,20 1,30 1,35 1,45 0,51 2 0, ,80 1,90 2,15 3,00 0,77 8 0, ,35 1,50 1,75 1,80 0,54 2 1, ,40 2,50 2,80 3,60 0,81 8 0, ,50 2,70 3,10 1,85 0,58 2 2, ,60 4,90 5,10 4,15 0,77 8 0, ,50 2,70 3,10 1,85 0,58 2 2, ,60 4,90 5,10 4,15 0,77 8 0, ,50 3,70 4,00 2,35 0,55 2 3, ,60 6,70 7,00 4,95 0,82 8 0, ,50 3,70 4,00 2,35 0,55 2 3, ,60 6,70 7,00 4,95 0,82 1) I max = max dimensioneringsström i sänkområdet. 2) Vid ett motorbyte byts motor ZNK 71 A 8/2 ( V / 50 Hz) mot motor ZNK 71 B 8/2. 13

14 Kättingtelfer Storlek Motorstorlek DC-Pro 1 ZNK 71 B 8/2 DC-Pro 2 ZNK 71 B 8/2 DC-Pro 5 ZNK 80 B 8/2 ZNK 100 A 8/2 DC-Pro 10 ZNK 100 B 8/2 ZNK 100 B 8/2 DC-Pro 16 ZNK 100 C 8/2 DC-Pro 25 ZNK 100 C 8/2 Poltal min / max ström och startström V, 60 Hz, 3 ~ (CSA) Inkopplingar/tim I N 440 I N 480 I 1) max I A /I N 480 cos φ P N ED n N N [kw] [%] [1/min] [A] [A] [A] 8 0, ,05 1,25 1,25 1,45 0,47 2 0, ,25 1,65 1,65 2,75 0,45 8 0, ,05 1,25 1,40 1,45 0,55 2 0, ,45 1,65 1,95 2,75 0,62 8 0, ,50 1,70 1,80 1,45 0,50 2 0, ,30 2,50 2,80 3,00 0,76 8 0, ,80 1,95 2,30 1,80 0,53 2 1, ,25 3,20 3,70 3,60 0,80 8 0, ,10 3,50 4,00 1,85 0,57 2 2, ,70 6,40 6,60 4,15 0,76 8 0, ,10 3,50 4,00 1,85 0,57 2 2, ,70 6,40 6,60 4,15 0,76 8 1, ,50 4,90 5,30 2,35 0,54 2 4, ,50 8,70 9,20 4,95 0,81 8 1, ,50 4,90 5,30 2,35 0,54 2 4, ,50 8,70 9,20 4,95 0,81 Storlek Motorstorlek DC-Pro 1 ZNK 71 B 8/2 DC-Pro 2 ZNK 71 B 8/2 DC-Pro 5 ZNK 80 B 8/2 ZNK 100 A 8/2 DC-Pro 10 ZNK 100 B 8/2 ZNK 100 B 8/2 DC-Pro 16 ZNK 100 C 8/2 DC-Pro 25 ZNK 100 C 8/2 Poltal min / max ström och startström V, 60 Hz, 3 ~ (CSA) P N ED n N Inkopplingar/tim I N 220 I N 240 I max 1) I A /I N 240 cos φ N [kw] [%] [1/min] [A] [A] [A] 8 0, ,10 2,50 2,50 1,45 0,47 2 0, ,50 3,35 3,35 2,75 0,45 8 0, ,10 2,50 2,80 1,45 0,55 2 0, ,90 3,30 3,85 2,75 0,62 8 0, ,90 3,30 3,50 1,45 0,50 2 0, ,60 5,00 5,60 3,00 0,76 8 0, ,55 3,90 4,60 1,80 0,53 2 1, ,50 6,40 7,30 3,60 0,80 8 0, , , ,20 7,10 8,10 1,85 0,57 2 2, ,40 12,90 13,30 4,15 0,76 8 1, , , , ) I max = max dimensioneringsström i sänkområdet. 14 Storlek Motorstorlek DC-Pro 1 ZNK 71 B 8/2 DC-Pro 2 ZNK 71 B 8/2 DC-Pro 5 ZNK 80 B 8/2 ZNK 100 A 8/2 DC-Pro 10 ZNK 100 B 8/2 ZNK 100 B 8/2 DC-Pro 16 ZNK 100 C 8/2 DC-Pro 25 ZNK 100 C 8/2 Poltal min / max ström och startström V, 60 Hz, 3 ~ (CE) 575 V, 60 Hz, 3 ~ (CSA) Inkopplingar/tim I N 380 I N 400 I 1) max I A /I N 400 cos φ N I N 575 I 1) max I A /I N 575 cos φ P N ED n N N [kw] [%] [1/min] [A] [A] [A] [A] [A] 8 0, ,35 1,60 1,60 1,45 0,47 0,85 0,85 1,45 0,48 2 0, ,70 2,00 2,00 2,75 0,45 0,90 0,90 2,75 0,46 8 0, ,50 1,60 1,80 1,45 0,55 0,90 1,00 1,45 0,65 2 0, ,80 2,00 2,30 2,75 0,62 1,00 1,15 2,75 0,63 8 0, ,80 1,95 2,00 1,45 0,50 1,10 1,35 1,45 0,54 2 0, ,75 2,90 3,20 3,00 0,76 1,75 2,10 3,00 0,88 8 0, ,40 2,70 2,90 1,80 0,53 1,35 1,55 2,10 0,58 2 1, ,80 4,00 4,60 3,60 0,80 2,40 2,70 3,80 0,87 8 0, ,90 4,30 4,90 1,85 0,57 2,40 2,70 1,85 0,62 2 2, ,20 7,70 8,00 4,15 0,76 4,40 4,50 4,15 0,83 8 0, ,90 4,30 4,90 1,85 0,57 2,40 2,70 1,85 0,62 2 2, ,20 7,70 8,00 4,15 0,76 4,40 4,50 4,15 0,83 8 1, ,50 5,80 6,30 2,35 0,54 3,40 3,70 2,35 0,62 2 4, ,50 10,60 11,00 4,95 0,81 6,50 6,90 4,95 0,89 8 1, ,50 5,80 6,30 2,35 0,54 3,40 3,70 2,35 0,62 2 4, ,50 10,60 11,00 4,95 0,81 6,50 6,90 4,95 0,89

15 Nätanslutningssäkring (trög) Storlek Motorstorlek V V V V V V 575V 50Hz 60Hz [A] [A] [A] [A] [A] [A] [A] ZNK 71 A 8/2 DC-Pro ZNK 71 B 8/2 DC-Pro DC-Pro 5 ZNK 80 B 8/ ZNK 100 A 8/ DC-Pro ZNK 100 B 8/ DC-Pro 16 ZNK 100 C 8/ DC-Pro 25 Kättingtelfer Matarkablar 1) vid 5% spänningsfall Δ U och startström I A Storlek Motorstorlek V V V V V V 575V 50Hz 60Hz [mm 2 ] [m] [mm 2 ] [m] [mm 2 ] [m] [mm 2 ] [m] [mm 2 ] [m] [mm 2 ] [m] [mm 2 ] [m] ZNK 71 A 8/2 DC-Pro ZNK 71 B 8/2 DC-Pro 2 1, ,5 1,5 100 DC-Pro 5 ZNK 80 B 8/2 1,5 31 1, ZNK 100 A 8/2 34 1, ,5 DC-Pro , ZNK 100 B 8/2 46 2, ,5 21 1,5 90 DC-Pro ZNK 100 C 8/2 2, ,5 53-2,5 51 DC-Pro 25 Märkdata el för DCS-Pro, DCMS-Pro, DCRS-Pro Spänningsområdestoleransen får inte överskrida +5% och -10%. Motorerna är tillverkade enligt isolationsklass F. Storlek Motorstorlek Poltal min / max ström och startström V, 50/60 Hz, 3 ~ (CE/CSA) P N ED 2) n N I N M K /M N cos φ N [kw] [%] [1/min] [A] DCS-Pro 1 DCS-Pro 2 ZNK 71 B 4 0, ,10 2,50 0,50 DCS-Pro 5 ZNK 80 A 4 4 0, ,90 3,20 0,58 DCS-Pro 10 ZNK 100 A 4 2, ,50 3) 2,70 0,68 1) Vid beräkning av kabellängder har en övergångsimpedans på 200 mω antagits. 2) 20% ED vid vs min 60% ED vid vs nom till vs max 3) vs nom Bärlast I n m/min kg 4,50 A 6 m/min kg 5,50 A 12 m/min kg 5,50 A Nätanslutningssäkring (trög) Motorstorlek V, 50/60 Hz, 3 ~ [A] ZNK 71 B 4 6 ZNK 80 A 4 ZNK 100 A 4 10 Matarkablar 1) vid 5% spänningsfall Δ U och startström I A Motorstorlek V, 50/60 Hz, 3 ~ [mm²] [m] ZNK 71 B 4 ZNK 80 A 4 1,5 100 ZNK 100 A

16 Demag kättingtelfer DC-Pro 1-10 Max. last 1250 kg partning 1/1 Kättingtelfer DC-Pro 1-10 med kort upphängningsögla Kättingtelfer jpg Kättingtelfer DC-Pro 1-10 med lång upphängningsögla 16 Följande mått ändrar sig p.g.a. större frånkopplingsfjädrar vid högre hastigheter: 1) Vid krokväg H5 och hastighet v2 används kättingsamlare H8. 2) För kättingtelfrar med v=16/4 resp. v=12/3 förlängs C-måttet med 42 mm. För kättingtelfrar typ DC 5 med v=24/6 förlängs C-måttet med 111 mm. För kättingtelfrar typ DC 10 med v=24/6 förlängs C-måttet med 131 mm jpg Upphängningsögla Storlek Motor Upphängningsögla kort lång kort lång kort lång Storlek kättingsamlare H5 H8 H5 H8 C 2) C 1 1) b b1 l l1 l2 l3 l4 l5 b4 b6 d d1 d2 h1 h2 h1 h2 h4 h5 DC-Pro 1 / 2 ZNK 71 B 8/ DC-Pro 5 ZNK 80 A 8/ ZNK 100 A 8/ DC-Pro ZNK 100 B 8/

17 Demag kättingtelfer DC-Pro 10 Max. last > 1000 kg partning 2/1 Kättingtelfer DC-Pro 10 med kort upphängningsögla Kättingtelfer jpg Kättingtelfer DC-Pro 10 med lång upphängningsögla DC-Pro 10 med partning 2/1 och en krokväg på 8 m levereras med en fl exibel kättingsamlare (beakta måtten) jpg Storlek Motor Upphängningsögla Upphängningsögla kort lång kort lång kort lång DC-Pro 10 ZNK 100 B 8/2 Storlek kättingsamlare H5 H8 H5 H8 H5 H8 H5 H8 H5 H8 H5 H8 C C 1 b b1 l4 l5 l l1 l2 l3 b4 b6 d d1 d2 h1 h2 h1 h2 h4 h

18 Demag kättingtelfer DCS-Pro 1-5 Max. last 500 kg partning 1/1 Kättingtelfer DCS-Pro 1-5 med lång upphängningsögla Kättingtelfer jpg Storlek Motor Upphängningsögla Upphängningsögla kort lång kort lång kort lång Storlek kättingsamlare H5 H8 H5 H8 C C1 b b1 l l1 l2 l3 l4 l5 b4 b6 d d1 d2 h1 h2 h1 h2 h4 h5 DCS-Pro 1/2 ZNK 71 B DCS-Pro 5 ZNK 80 A

19 Demag kättingtelfer DCS-Pro 10 Max. last kg Partning 1/1 och 2/1 Kättingtelfer DCS-Pro 10 med lång upphängningsögla Kättingtelfer externt bromsmotstånd DCS-Pro 10 1/1 VS DCS-Pro 10 2/1 DCS-Pro 10 med partning 2/1 och en krokväg på 8 m levereras med en fl exibel kättingsamlare (beakta måtten) jpg Storlek Motor Upphängningsögla Upphängningsögla kort lång kort lång kort lång Storlek kättingsamlare H5 H8 H5 H8 H5 H8 H5 H8 H5 H8 H5 H8 C C1 b b1 l4 l5 l l1 l6 b4 b6 d d1 d2 h1 h2 h1 h2 h4 DCS-Pro 10 1/1 ZNK DCS-Pro 10 2/1 100 A

20 Demag kättingtelfer DC-Pro 16 t.o.m. DC-Pro 25 partning 1/1 Kättingtelfer DC-Pro Kättingtelfer jpg Storlek Motor Storlek kättingsamlare C C 1 Krokväg b b1 l4 l5 l l1 l2 l3 b4 b6 d d1 d2 h1 h2 h4 h5 ZNK 100 B 8/2 DC-Pro H14 H ZNK 100 C 8/ DC-Pro 25 H10 H20

21 Demag kättingtelfer DC-Pro 16 t.o.m. DC-Pro 25 partning 2/1 Kättingtelfer DC-Pro Kättingtelfer jpg Storlek Motor Storlek kättingsamlare C C 1 Krokväg b b1 l4 l5 l l1 l2 l3 b4 b6 d d1 d2 h1 h2 h4 h5 ZNK 100 B 8/ DC-Pro H7 H ZNK 100 C 8/ DC-Pro H5 H

22 Flexibel kättingsamlare för krokväg > 8 m Kättingtelfer V.g. ange önskad manöverkabellängd vid beställning av kättingtelfer DC med krokväg längre än 8 m. Vid längre krokvägar måste man ta hänsyn till att telferns maxlast reduceras p.g.a. kättingens ökade egenvikt. För kättingtelfer DC med fl exibel kättingsamlare ska den långa upphängningsöglan väljas vid montering av en motvikt, montering av nedhängning och stödrulle. Kättingsamlare för kortare krogvägar som anges i det följande levereras med kåpa av hårdplast som standard. Kättingsamlare för längre krogvägar och utförda i plåt på förfrågan. 22

23 Kättingsamlare utan motvikt / nedhängning (för kättingtelfer DC, fast monterad eller åkbar) Kättingtelfer jpg Storlek Partning Lyfthöjd 2) Best.nr 1) A l4 l5 b7 b8 [m] [mm] [mm] [mm] [mm] [mm] DC 1 / DC 5 1/ DC / ) Komponentgruppen fl exibel kättingsamlare består av: - överdel av aluminium, - fästklamrar, - fl exibel kättingsäck. 2) utförande fl exsamlare utan motvikt / nedhängning. Längre krokvägar endast med motvikt / nedhängning, se efterföljande sidor. 23

24 Kättingsamlare med motvikt (för kättingtelfer DC, fast monterad och på KBK-kranar) Kättingtelfer jpg Storlek Partning Krokväg Best.nr 1) extra vikter b9 b10 b11 h6 Vikt [m] [mm] [mm] [mm] [mm] [kg] ,4 DC 1 / , x , DC 5 1/ , x , , x , x , x ,8 DC x , / x , x , x ,2 24 1) Komponentgruppen motvikter består av: - 2 längsgående balkar, - 1 motvikt, - förlängda upphängningsbultar och låsclips, - cylinderskruvar med insexhuvud och sexkantmuttrar, - men utan fl exibel kättingsamlare. Observera erforderliga motvikter!

25 Kättingsamlare med nedhängning och stödrulle (för kättingtelfer DC, åkbar) Kättingtelfer jpg Storlek Åkverk Krokväg Best.nr 1) a1 b12 b13 [m] [mm] [mm] [mm] DC 1 / DC 5 RU / EU 11 DC DC RU / EU 22 DC RU / EU 34 DC ) Komponentgruppen nedhängning och stödrulle består av: - olika plåtar, - bultar och låsclips, - cylinderskruvar med insexhuvud, sexkantmuttrar, brickor, - ett löphjul, - men utan fl exibel kättingsamlare. 25

26 Upphängning Kättingtelfer Maxlast kättingtelfer [kg] Maxlast åkverk [kg] [mm] [mm] [mm] DC 1 DC 2 DC 5 DC 10 DC 16 DC 25 Partning 1/1 2/1 1/1 2/1 1/1 2/1 Bild, se nästa sida RU ) ) RU RU/EU 11 DK RU/EU 22 DK ) RU/EU 36 DK RU/EU 55 DK ,5 CF U / EU 11 DC ) U / EU 22 DC ) ) U / EU 34 DC RU / EU 56 DC I Åkverk KBK II ) Boggiramar KBK (boggivagn) Travers KBK Trallram KBK III 1300 Flänsbredd Flänstjocklek Traversdiameter I II III I 600 II III I 600 II 1200/ III ) upp till 400 kg 2) för DC16/25, max. 28 mm 3) upp till 500 kg 4) fl änstjocklek, max. 20 mm 5) DC /1 med U / EU 22 DC 6) DC /1 med U / EU 34 DC

27 Bild 1 Bild 2 Kättingtelfer Bild 3 Bild 4 Bild jpg Upphängningar (tillval) Ringögla DC-Pro 1-5 Best.nr: för upphängning parallellt med banbalken Ringögla DC-Pro 10 Best.nr: för upphängning parallellt med banbalken Ringögla DC-Pro Best.nr: inklusive 2 ställringar för upphängning parallellt med banbalken Lyftbom med krok, fällbar jpg Storlek Best.nr Mått [mm] L b h d DC DC jpg 27

28 Löpvagnar Egenskaper Åkverken utmärks av följande produktkännetecken: steglöst inställbar fl änsbredd via ställringar, U 11 / U 22 löprullar av plast (tillval: stål), U 34 / RU 56 löprullar av stål, universallöprullar för parallella och lutande löpytor, löprullar utan hjulfl äns, extra sidoliggande styrrullar av stål, integrerat nedstörtningsskydd i respektive halvor av aluminiumtryckgods, sidoplåtarnas ytor är pulverlackerade. Löpvagn Kurvkörning U 11 - U 34 Minsta tillåtna kurvradie för de manuellt åkbara löpvagnarna är 1000 mm för U 11 och 2000 mm för åkverk U 22 / U 34. För att åkdriften ska vara så smidig som möjligt och livslängden bli lång för löpvagnarna, rekommenderar vi givetvis att betydligt större kurvradier används, t.ex mm resp mm. Minsta tillåtna kurvradie för de eldrivna åkverken är 2000 mm (U 11) och 3000 mm (U 22 / U 34). Löphjulens förslitning beror i hög grad på kurvradien. Krafterna som behövs för att fl ytta en last kan öka kraftigt vid små kurvradier i samband med stora laster. Åkverk med löprullar av stål resp. segjärn Vi rekommenderar att löphjul av stål används vid: - ofta förekommande körning i kurvor, - extrema omgivningsbetingelser (nedsmutsning, drift i stark hetta, osv.), - mycket slitna balkar, - mycket höga dödlaster. U11-S Best.nr l=290 U11-S 310 på förfrågan För det lastområde som gäller för U 22 används U 34 med löprullar av stål. Åkverken U 34 och U 56 är försedda med stålrullar som standard. Åkverk EUDDC med vridled och två hjul Vid anläggningar med intensiv drift kan löphjul och styrrullar för åkverk med fyra hjul slitas hårt. Vi rekommenderar då att EUDDC-utförande används vid: - ofta förekommande körning i kurvor med små kurvradier (1000 mm) och stora laster, - Automatikdrift i samband med körning i kurvor med små kurvradier (1000 mm) och stora laster. 28

29 Kurvradier för åkverk Angivna kurvradier gäller vid normal användning. Vid ofta förekommande körning i kurvor (t.ex. automatiska anläggningar), kontakta vår säljavdelning. Kurvradie i mm Åkverksstorlek Max last Löpbalk Material löphjul manuellt drivet eldrivet [kg] Flänsbredd Rmin Flänsbredd Rmin CF Plast U 11 DC EU 11 DC Plast 3) U 22 DC EU 22 DC ) ) 3000 U 34 DC EU 34 DC 3400 Segjärn RU 56 DC EU 56 DC ) ) Åkverk 1) Flänsbredd DC 16/25 = mm. 2) Från fl änsbredd 106 mm 3) Styrrullar i stål på förfrågan Åkhastigheter Max last Kättingtelfer Partning Möjliga hastigheter för telferlöpvagn ca.... m/min V14/3 V12/4 V24/6 V40/10 [kg] Typ Åkverk Drivenhet Åkverk Drivenhet Åkverk Drivenhet Åkverk Drivenhet 80 DC-Pro 1 till till 1/1 U 11 DC E 11 DC 1000 DC-Pro DC-Pro 10 2/1 U 22 DC E 22 DC 1/1 - - DC-Pro 16 EU 56 DC ZBF 80 A 12/4 EU 56 DC ZBF 80 A 8/2 EU 56 DC ZBF 71 A 8/2 DC-Pro 10 2/1 - - U 22 DC E 22 DC - - DC-Pro 16 1/1 EU 56 DC ZBF 80 A 12/4 EU 56 DC ZBF 71 A 8/2 EU 56 DC ZBF 80 A 8/2 DC-Pro 10 2/1 - - U 22 DC E 22 DC - - DC-Pro 25 1/1 EU 56 DC ZBF 80 A 12/4 EU 56 DC ZBF 71 A 8/2 EU 56 DC ZBF 80 A 8/2 DC-Pro / DC-Pro 16 U 34 DC E 34 DC DC-Pro 25 1/1 ZBF 80 A 8/ DC-Pro 16 EU 56 DC ZBF 80 A 12/4 EU 56 DC ZBF 71 A 8/2 EU 56 DC /1 DC-Pro ZBF 90 B 8/2 29

30 Åkverk CF 5 max. lastförmåga 550 kg Användbar för Demag kättingtelfer: DC-Pro 1-80 till 125, DC-Pro 2-80 till 250, DC-Pro 5-80 till 500 Åkverk CF 5 för banbalk enligt DIN 1025, del För ytterligare information, se trycksak Löpvagn tmax.=15 Benämning Max. flänstjocklek Flänsbredd Best.nr Vikt t [mm] [mm] [kg] CF ,6 Universalbygel CF 5 Best.nr Balkskarvar med livförstyvningar i området för styrrullarna är ej tillåtna. Lastkrok CF 5 Best.nr Kättingtelfer, parallell med banbalken Den långa upphängningsbygeln på DC-telfern ska användas jpg

31 Åkverk U 11 max. lastförmåga kg Användbar för Demag kättingtelfer: DC-Pro 1-80 till 125, DC-Pro 2-80 till 250, DC-Pro 5-80 till 500, DC-Pro till 1000 Åkverk U 11 för banbalk enligt DIN 1025, del För ytterligare information, se trycksak Åkverk Ställring med gängstift Åtdragningsmoment 18 Nm Mellanlägg Monteringsskruv Åtdragningsmoment Inskruvningsdjup min. max. [Nm] [mm] [mm] M M Detalj X Fixering, komplett jpg Beakta frimåttet vid balkskarvning via livförstyvningar! Antal stödbrickor DC 1-5, DCM 1-5 Flänsbredd [mm] På åkverkets sidoplåtar fi nns ingjutna sexkanthål utan gänga för montering av kompletterande påbyggnader. Skruvar skruvas in direkt vid montering av t.ex. strömavtagare eller ändlägesbrytare. s Snedfl äns Parallellfl äns [mm] 6 7 DKUN Ställringar DKUN DC 10 1/ DKUN Benämning Max. flänstjocklek Flänsbredd Best.nr l Vikt t [mm] [mm] [mm] [kg] U ,0 U ,4 U på förfrågan 590 9,6 31

32 Åkverk U 22 / U 34 max. lastförmåga 2200 kg / 3400 kg Åkverk U 22 / U 34 för banbalk enligt DIN 1025, del Användbar för Demag kättingtelfer: DC-Pro till 2000 (U 22) DC-Pro (U 34) DC-Pro till 1600 (U 22) DC-Pro till 3200 (U 34) DC-Pro till 2500 (U 34) För ytterligare information, se trycksak Löpvagn Ställring med gängstift Åtdragningsmoment 36 Nm Monteringsskruv Åtdragningsmoment Inskruvningsdjup min. max. [Nm] [mm] [mm] M M Detalj X Fixering, komplett Mellanlägg jpg 1) för DC16/25, max. 28 mm 32 Beakta frimåttet vid balkskarvning via livförstyvningar! På åkverkets sidoplåtar fi nns ingjutna sexkanthål utan gänga för montering av kompletterande påbyggnader. Skruvar skruvas in direkt vid montering av t.ex. strömavtagare eller ändlägesbrytare. s Snedfl äns Parallellfl äns [mm] 6 5 Antal stödbrickor Flänsbredd [mm] DC 1-5, DCM 1-5, DKUN DC Ställringar DC 16 / DKUN DKUN Benämning Max. flänstjocklek Flänsbredd Best.nr l Vikt t [mm] 1) [mm] [mm] [kg] U ,6 30 U ,6 U på förfrågan ,9 U ,6

33 Åkverk 33

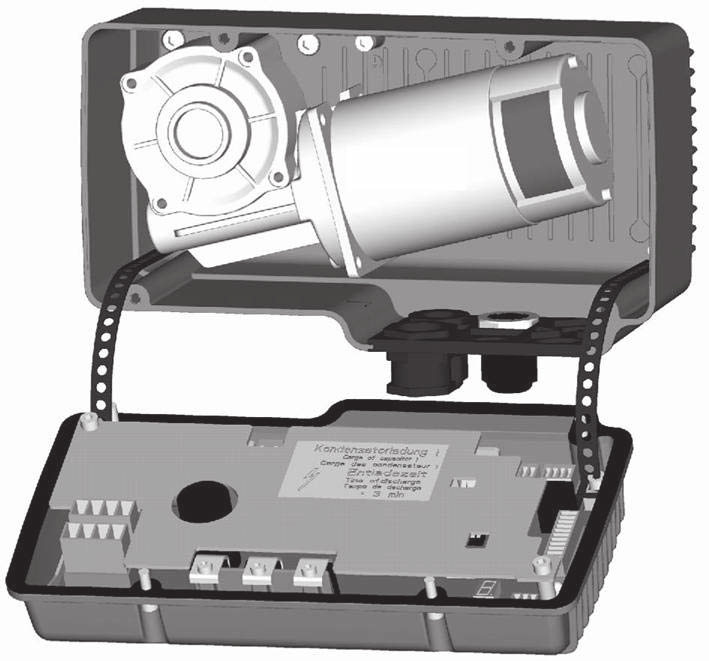

34 Åkverk E 11 / E 22 / E V, 50 / 60 Hz, 3 ~ Användbar för Löpvagnar: U 11 / U 22 / U 34 KBK RF 125 Konstruktionsöversikt 1 Likströms-snäckväxelmotor 2 Styrkort 3 Husunderdel 4 Huslock 5 Tippskydd med huslock 6 Täckplatta med förskruvningar 7 Styrkortets täckplåt Löpvagn jpg Urvalstabell min / max ström och startström V, 50 / 60 Hz, 3 ~ (CE/CSA) Inkopplingar/tim N 220 I N 480 I max 220 I max P N ED n N I 480 max körbar last Drivenhet Löpvagnar Hastighet 3) möjliga Best.nr max vikt inkl. dödlast 2) vid fullast vid dellast 1) v nom v max [kg] Typ [m/min] [m/min] [kg] 1100 E 11 U /6 30/7,5 U E /7 33/8 RF 125: 3400 E 34 14/3,5 - U ) möjlig genom annan parametrering 2) stigförmåga max 1%, > 1% på förfrågan 3) tillsammans med DCS (steglös) från 0,5 m/min till v max 34 Märkdata el Storlek E 11 E 22 E 34 Motorstorlek MP 56 M MP 56 L MP 56 XL [kw] [%] [1/min] [A] [A] [A] [A] 0, ,3 0,15 1,3 0,65 0, ,1 0,55 2,6 1,3 0, ,5 0,24 1,16 0,58 0, ,8 0,9 4,3 2,15 0, ,5 0,24 1,16 0,58 0, ,6 0,8 3,8 1,9 Spänningsområdestoleransen får inte överskrida +5% och -10%. Motorerna är tillverkade enligt isolationsklass F. För ytterligare information, se trycksak

35 Egenskaper Kapslingsklass IP 55; Omgivningstemperatur -20 C till +40 C; Temperaturövervakning; 7-segmentvisning för driftstatus, felmeddelanden, parametrering; Alla elanslutningar har snabbkoppling; Ingångar för gränsbrytare och förgränsbrytare fi nns integrerade på styrkortet; Mjukstart via rampning; För spänningar mellan 480 V och 575 V måste en 1-fas skiljetransformator sättas in i nätkabeln och som har följande tekniska data: Typ: TTT 0,25 Primärspänning: 575 V Sekundärspänning: 230 V Effekt: 250 VA E 11 / E 22 / E 34 monteras på respektive underflänslöpvagn U 11 / U 22 / U 34; E 22 monteras även på det nya friktionsåkverket RF 125; Åkverket är anpassat till elsystemet på kättingtelfer DC; Nätspänningen vidarebefordras till kättingtelfern; Stegvis signalöverföring med Tri-State signaler på 24 V för kättingtelfer DC med fasta växelsteg (halvvågsutvärdering); Steglös signalöverföring med 0-24 V PVM-signaler (pulsviddmodulation) tillsammans med steglös kättingtelfer DCS. Åkverk jpg E 11 / E 22 / E 34 levereras klara att ta i drift. Dessutom kan följande inställningar göras: Åkhastighet, acceleration och fördröjning som kan parametreras med manöverdon DSE-10C/CS; Pendeldämpning som kan aktiveras för åkrörelserna; Steglöst trallåk endast för DCS-Pro och DSE-10CS. För elanslutning mellan kättingtelfer och telferåkverk behövs följande: DC 1-10 Manöverkabelsats (best.nr ) och nätanslutningskabel (best.nr ); DC Kabelsats strömmatning/manöversignaler (best.nr ) jpg 35

36 Åkverk E 22 för KBK RF 125 Löpvagn Fjäderlängd med bricka i förspänt utförande 47 mm jpg För ytterligare information angående åkverk RF 125, se trycksak

37 Åkverk E 11 / E 22 / E 34 för underflänslöpvagn U 11 / U 22 / U 34 Åkverk På grund av enhjulsdrivningen rekommenderas inte användningen i samband med kranåkverk på underfl änsar. Vid utomhusdrift rekommenderar vi att åkverket monteras horisontellt jpg Åkverk A1 B H X1 X2 X3 T1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] EU EU 22 / EU

38 Åkverk RU 56 max. lastförmåga kg Användbar för Demag kättingtelfer: DC-Pro till 3200, DC-Pro till 5000 Åkverk RU 56 för banbalk enligt DIN 1025, del För ytterligare information, se trycksak Löpvagn Ställring med gängstift Åtdragningsmoment 60 Nm Monteringsskruv Åtdragningsmoment Inskruvningsdjup min. max. [Nm] [mm] [mm] M Detalj X Fixering, komplett jpg Beakta frimåttet vid balkskarvning via livförstyvningar! På åkverkets sidoplåtar fi nns ingjutna sexkanthål utan gänga för montering av kompletterande påbyggnader. Skruvar skruvas in direkt vid montering av t.ex. strömavtagare eller ändlägesbrytare. s Snedfl äns Parallellfl äns [mm] 5 3 Beställningsexempel RU 56 kompl. för upp till 310 mm flänsbredd Best.nr bestående av: 2 sidoplåtar, odrivet utförande Best.nr (2x) 1 Ok Best.nr Benämning Max. flänstjocklek Flänsbredd Best.nr l Vikt t [mm] [mm] [mm] [kg] RU ,8 30 RU ,8 38 Användning: kättingtelfer DK med RU / EU 56 DK 16 DK 20 tvärs balken från fl änsbredd 140 mm med lång upphängningsögla och extra ställringar, best.nr parallellt med balken - kompl. med lång upphängningsögla och fi xering från fl änsbredd 106 mm med ringögla och extra ställringar, best.nr

39 Åkverk jpg EU 56 med motor a1 a2 m1 m2 k1 L1 L2 L3 L4 Vikt vid flänsbredd 200 mm > 200 mm [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kg] ZBF ,2 53,2 ZBF ,2 60,2 ZBF ,2 68,2 Benämning Flänsbredd Trallåkhastighet Max last Best.nr Vikt [mm] [m/min] upp till kg upp till kg 12/ /6 38,2 40/ åkverk EU 56, kompl. utan motor 12/ /6 40,2 40/ /4 ZBF 80 A 12/ sidoplåt, drivet utförande 24/6 ZBF 71 A 8/2 17,5 40/10 ZBF 80 A 8/2 ZBF 90 B 8/ sidoplåt, odrivet utförande ,8 1 ok RU / EU ,8 [kg] Beställningsexempel EU 56 kompl. för upp till 310 mm flänsbredd bestående av: 1 Åkverk EU 56 komplett enligt angivna hastigheter och maxlast 1 Åkmotor med uppgift om spänning och kapslingsklass Montering av stödrullar Vid små fl änsbredder tillsammans med kraftigare motorer måste stödrullar monteras på åkverk EU 56. I följande fall krävs stödrullar för åkverk EU 56: - med motor ZBF 80 upp till fl änsbredd 130, - med motor ZBF 90 upp till fl änsbredd 200. Balkarnas löpytor För att åkegenskaperna ska vara optimala på löpytorna (utmed 40 mm bredd, räknat från balkens ytterkant) är det tillåtet att påföra färg som ett korrosionsskydd med skikttjocklek < 10 μm. 39

40 Kapsling IP55 Åkmotor och broms är som standard utförda i kapslingsklass IP54. Åkverket kan även fås i IP55 (tillval). Det går även att öka bromsens kapslingsklass till IP 55 med hjälp av en tätning. Därigenom förhindras att bromsens funktion påverkas negativt av att damm lagras och om den skulle utsättas för vattenstrålar. Detta rekommenderas särskilt om bromsen ska sitta utomhus. Fördelarna med en öppen broms är att värmeavledningen är bättre och att friktionspartiklar går lättare att ta bort ur bromsens innanmäte. Löpvagn För ytterligare information, se trycksak Broms Följande avvikelser gäller gentemot standardutförandet för åkverk EU 56 med ZBF-motor: Motor Broms Bromsmoment Fjädrar ZBF 71 B003 1,4 Nm 3 stycken, blå ZBF 80 B020 2,2 Nm 4 stycken, blå ZBF 90 B020 5,6 Nm 4 stycken röda och 2 stycken blå För ZBF 90 kan bromsmomentet minskas, kontakta vår serviceavdelning om detta. Märkdata el för EU 56 Motordata åkmotor (spänningsområdestoleranserna får inte överskrida +/- 10%.) Motorerna är tillverkade enligt isolationsklass F. Strömvärdena har beräknats för en omgivningstemperatur på 40 C. min / max ström och startström 220 V, 50 Hz, 3 ~ (CE) 230 V, 50 Hz, 3 ~ (CE) 240 V, 50 Hz, 3 ~ (CE) ED P N n N I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A [%] [kw] [1/min] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] Motorstorlek Poltal ZBF 71 A 8/ , ,40 1,60 0,61 0,78 1,30 1,60 0,61 0,78 1,30 1,60 0,61 0, , ,90 3,50 0,73 0,85 1,80 3,50 0,73 0,85 1,70 3,50 0,73 0,85 ZBF 80 A 8/ , ,60 1,20 0,64 0,90 2,50 1,20 0,64 0,90 2,40 1,20 0,64 0, , ,60 4,50 0,73 0,90 2,50 4,50 0,73 0,90 2,40 4,50 0,73 0,90 ZBF 90 B 8/ , ,80 1,95 0,50 0,78 2,60 1,95 0,50 0,78 2,50 1,95 0,50 0, , ,10 3,60 0,79 0,81 4,00 3,60 0,79 0,81 3,80 3,60 0,79 0,81 ZBF 80 A 12/ , ,60 1,00 0,71 0,79 2,50 1,00 0,71 0,79 2,40 1,00 0,71 0, , ,80 2,80 0,64 0,88 1,70 2,80 0,64 0,88 1,60 2,80 0,64 0,88 min / max ström och startström V, 50 Hz, 3 ~ (CE) 415 V, 50 Hz, 3 ~ (CE) 500 V, 50 Hz, 3 ~ (CE) ED P N n N I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A [%] [kw] [1/min] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] Motorstorlek Poltal ZBF 71 A 8/ , ,76 1,60 0,61 0,78 0,73 1,60 0,61 0,78 0,61 1,60 0,61 0, , ,00 3,50 0,73 0,85 1,00 3,50 0,73 0,85 0,84 3,50 0,73 0,85 40 ZBF 80 A 8/2 ZBF 90 B 8/2 ZBF 80 A 12/ , ,45 1,20 0,64 0,90 1,35 1,20 0,64 0,90 1,15 1,20 0,64 0, , ,45 4,50 0,73 0,90 1,35 4,50 0,73 0,90 1,15 4,50 0,73 0, , ,50 1,95 0,50 0,78 1,45 1,95 0,50 0,78 1,20 1,95 0,50 0, , ,30 3,60 0,79 0,81 2,20 3,60 0,79 0,81 1,80 3,60 0,79 0, , ,50 1,00 0,71 0,79 1,40 1,00 0,71 0,79 1,20 1,00 0,71 0, , ,97 2,80 0,64 0,88 0,93 2,80 0,64 0,88 0,78 2,8 0,64 0,88

41 min / max ström och startström 525 V, 50 Hz, 3 ~ (CE) ED P N n N I N I A /I N cos φ N cos φ A [%] [kw] [1/min] [A] [A] [A] [A] Motorstorlek Poltal ZBF 71 A 8/ , ,58 1,60 0,61 0, , ,80 3,50 0,73 0,85 ZBF 80 A 8/ , ,10 1,20 0,64 0, , ,10 4,50 0,73 0,90 ZBF 90 B 8/ , ,15 1,95 0,50 0, , ,75 3,60 0,79 0,81 ZBF 80 A 12/ , ,10 1,00 0,71 0, , ,74 2,80 0,64 0,88 Åkverk min / max ström och startström 220 V, 60 Hz, 3 ~ (CSA) 230 V, 60 Hz, 3 ~ (CSA) 240 V, 60 Hz, 3 ~ (CSA) ED P N n N I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A [%] [kw] [1/min] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] Motorstorlek Poltal ZBF 71 A 8/ , ,70 1,60 0,60 0,77 1,60 1,60 0,60 0,77 1,50 1,60 0,60 0, , ,30 3,50 0,72 0,84 2,20 3,50 0,72 0,84 2,10 3,50 0,72 0,84 ZBF 80 A 8/ , ,10 1,20 0,63 0,89 3,00 1,20 0,63 0,89 2,90 1,20 0,63 0, , ,10 4,50 0,72 0,89 3,00 4,50 0,72 0,89 2,90 4,50 0,72 0,89 ZBF 90 B 8/ , ,30 1,95 0,49 0,77 3,20 1,95 0,49 0,77 3,00 1,95 0,49 0, , ,00 3,60 0,78 0,80 4,80 3,60 0,78 0,80 4,60 3,60 0,78 0,80 ZBF 80 A 12/ , ,20 1,00 0,70 0,78 3,00 1,00 0,70 0,78 2,90 1,00 0,70 0, , ,10 2,80 0,63 0,87 2,00 2,80 0,63 0,87 1,90 2,80 0,63 0,87 min / max ström och startström 380 V, 60 Hz, 3 ~ (CE) 400 V, 60 Hz, 3 ~ (CE) 440 V, 60 Hz, 3 ~ (CSA) ED P N n N I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A [%] [kw] [1/min] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] Motorstorlek Poltal ZBF 71 A 8/ , ,96 1,60 0,60 0,77 0,91 1,60 0,60 0,77 0,83 1,60 0,60 0, , ,30 3,50 0,72 0,84 1,30 3,50 0,72 0,84 1,10 3,50 0,72 0,84 ZBF 80 A 8/ , ,80 1,20 0,63 0,89 1,70 1,20 0,63 0,89 1,55 1,20 0,63 0, , ,80 4,50 0,72 0,89 1,70 4,50 0,72 0,89 1,55 4,50 0,72 0,89 ZBF 90 B 8/ , ,90 1,95 0,49 0,77 1,80 1,95 0,49 0,77 1,65 1,95 0,49 0, , ,90 3,60 0,78 0,80 2,70 3,60 0,78 0,80 2,50 3,60 0,78 0,80 ZBF 80 A 12/ , ,80 1,00 0,70 0,78 1,70 1,00 0,70 0,78 1,60 1,00 0,70 0, , ,20 2,80 0,63 0,87 1,20 2,80 0,63 0,87 1,10 2,80 0,63 0,87 min / max ström och startström 460 V, 60 Hz, 3 ~ (CSA) 480 V, 60 Hz, 3 ~ (CSA) 575 V, 60 Hz, 3 ~ (CSA) ED P N n N I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A I N I A /I N cos φ N cos φ A [%] [kw] [1/min] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] Motorstorlek Poltal ZBF 71 A 8/ , ,79 1,60 0,60 0,77 0,76 1,60 0,60 0,77 0,63 1,60 0,60 0, , ,10 3,50 0,72 0,84 1,00 3,50 0,72 0,84 0,87 3,50 0,72 0,84 ZBF 80 A 8/2 ZBF 90 B 8/2 ZBF 80 A 12/ , ,50 1,20 0,63 0,89 1,45 1,20 0,63 0,89 1,20 1,20 0,63 0, , ,50 4,50 0,72 0,89 1,45 4,50 0,72 0,89 1,20 4,50 0,72 0, , ,60 1,95 0,49 0,77 1,50 1,95 0,49 0,77 1,25 1,95 0,49 0, , ,40 3,60 0,78 0,80 2,30 3,60 0,78 0,80 1,90 3,60 0,78 0, , ,50 1,00 0,70 0,78 1,50 1,00 0,70 0,78 1,20 1,00 0,70 0, , ,00 2,80 0,63 0,87 0,97 2,80 0,63 0,87 0,81 2,80 0,63 0,87 41

42 Krokmått C Kättingtelfer DC-Pro 1-5, DCS-Pro 1-5 med åkverk CF 5 Storlek tvärs balken parallellt med balken C 2) C1 C 2) C1 Kättingsamlare Kättingsamlare H5 H8 H5 H8 DC-Pro 1 DC-Pro DC-Pro Löpvagn tvärs balken med kort upphängningsögla parallellt med balken endast med lång upphängningsögla jpg Kättingtelfer DC-Pro 1-10, DCS-Pro 1-10 med åkverk U 11, U 22, U 34 Storlek 1) Partning Åkverk tvärs balken parallellt med balken C 2) C1 C 2) C1 Kättingsamlare Kättingsamlare H5 H8 H5 H8 DC-Pro 1 U 11 DC-Pro 2 U DC-Pro 5 1/1 U U DC-Pro 10 U /1 U 22 / U tvärs balken parallellt med balken 42 1) Vid användning med kort upphängningsögla minskar måtten C och C1: med 38 mm för DC-Pro 1-5, med 33 mm för DC-Pro 10. 2) För kättingtelfrar med v=16/4 resp. v=12/3 förlängs C-måttet med 42 mm. För kättingtelfrar typ DC 5 med v=24/6 förlängs C-måttet med 111 mm. För kättingtelfrar typ DC 10 med v=24/6 förlängs C-måttet med 131 mm jpg

43 Kättingtelfer DC-Pro med åkverk U 22, U 34, RU56 Storlek Partning Åkverk tvärs balken parallellt med balken C C1 C C1 Kättingsamlare Kättingsamlare Storl. 1 Storl. 2 Storl. 1 Storl. 2 1/1 U DC-Pro 16 2/ U 34 1/ DC-Pro 25 2/1 RU tvärs balken parallellt med balken Åkverk jpg 43

44 Åkverk med vridled Löpvagn jpg För ytterligare information, se trycksak Egenskaper Leveransomfång Åkverk med vridled med två åkhastigheter; Flänsbredd mm, min. kurvradie 800 mm; Kontaktorstyrning 24 V, manöverdon DSE-10C; Vid åkverk med vridled med DCS-Pro och manöverdon DSE-10CS styrs åkrörelsen via en polobox (Polu-Box); Kättingtelfer DC 10 går även att få i längsgående utförande. Följande komponenter ingår: DC polobox (för styrning av åkmotorn) inkl. montering på åkverket; Anslutningskablar till åkverkets drivning: Åkverk med vridled EUD. Storlek Partning C-mått 1) a2 Åkhastighet Flänsbredd Flänsbredd 44 < 170 mm 170 mm < 170 mm 170 mm [m/min] DC 1 / DC 5 1/ Tvärs banbalken / DC 10 1/ Parallellt med banbalken ,15/12,5 5,0/20,0 8,0/31,5 10,0/40,0 2/ DC 16 DC 25 1/ / Tvärs banbalken 1/ / ) För kättingtelfrar med v=16/4 resp. v=12/3 förlängs C-måttet med 42 mm. För kättingtelfrar typ DC 5 med v=24/6 förlängs C-måttet med 111 mm. För kättingtelfrar typ DC 10 med v=24/6 förlängs C-måttet med 131 mm.

45 Standard manöverdon För kättingtelferns ledningsbundna, manuella manövrering används manöverdonen DSC (lyft/sänk) eller DSE-C/CS (2 till 3 åkriktningar) i standardutförande. Båda manöverdonen har samma snabbkoppling för manöverkabeln. Manöverkabeln och manöverdonet förbinds via en bajonettkoppling. Manöverdonen DSC / DSC-S och DSE-10C/CS kan monteras på standardkabeln för kättingtelfer DC som går att ställa in i höjdled. För montering på DC-telferns bärslang och 2TY-kabeln krävs en monteringssats (best.nr ). Egenskaper Tack vare snabbkopplingen behövs ingen intern elektrisk ledningsdragning i manöverdonets hölje. Höljet består av högvärdig termoplast med hög stöt- och slaghållfasthet. Dubbelisolering enligt VDE 0100 del 410, avsnitt 6.2. Manöverrörelse och -kraft enligt DIN , hållkraft < 8 N. Kapslingsklass IP 65 enligt DIN VDE 0470 T.1 respektive EN Svårantändligt, väder- och korrosionståligt hölje. Mycket beständigt mot drivmedel, saltvatten, fett, olja och lut. Tillbehör För ytterligare information, se trycksak DSC / DSC-S DSE-10C / DSE-10CS Nödstopp 2 Lyftmaskineri 3 Trallåkverk 4 Traversåkverk 5 Specialfunktion (tillval) jpg Benämning Best.nr Vikt [kg] DSC ,380 för stegvisa rörelser DSE-10C ,840 utan manöverkabel DSC-S ,380 för steglösa rörelser DSE-10CS ,840 45

46 Standard manöverkabel Manöverkabeln skyddas av en fl exibel och lättböjlig dragavlastningsslang. Dess längd (upphängningshöjd) kan alltid anpassas individuellt till arbetsplatsens krav genom en justeringsmekanism. Därmed behöver kabeln och dragavlastningsslangen inte kortas. Manöverkabeln, som kan ställas in i höjdled, kan levereras i 3 olika längder upp till max. krokväg H11 (9,8 m längd). Den del av manöverkabeln som inte behövs (max. 3 m), förvaras under servicehuven eller i kabelsamlaren. Dragavlastningsslangen fi xeras i den valda upphängningshöjden genom en självlåsande klämanordning. Man kan välja en annan upphängningshöjd för manöverdonet genom att lossa klämanordningen. Dragavlastningsslangen för manöverkabeln består av en nötningsbeständig textilslang med fl amskyddande impregnering. I dragavlastningens greppområde (0,8 m ovanför manöverdonet) förstärker gummielastiskt fyllningsmaterial manöverkabeln. Tillbehör Åkbar styrning 1 Åkbar styrning Alternativt till att manöverdonet monteras direkt på telfern är att låta manöverdonet löpa i en separat löpskena KBK 25 parallellt med trallbanan, oberoende av i vilket läge telfern står. På det sättet kan telfern styras bekvämt med sitt åkverk exempelvis vid skrymmande last eller till svåråtkomliga platser. 2 För ytterligare information, se trycksak Reservdelar Pos. Benämning Best.nr 1 Hus för snabbkoppling, kompl. för kabel 2x6x0,5 mm 2 ( ) Snabbkopplingsadapter, kompl Kabelsamlare H4 / H Standard manöverkabel H H Hus för snabbkoppling 2 Snabbkopplingsadapter 3 Kabelsamlare 4 Manöverkabel jpg 46

47 Manöverkabel / manöverdon för särskilda omgivningsbetingelser För extrema driftbetingelser, t.ex. i förzinknings- och gjuterianläggningar, fuktrumsmiljöer eller där höga temperaturer råder, kan krävas att: - de omställbara standardkablarna byts mot bärslang och / eller - standardmanöverdonen byts mot DSK- eller DST-don. Andra manöverdon på förfrågan. DC bärslang Den yttre skyddsslangen går inte att ställa om i höjdled, men det går att göra med den inneliggande signalledningen. DC-bärslangen går att kombinera med: - DSC / DSC-S / DSE-10C/CS - DST-3/6C / DSK-3C/CS Benämning Krokväg (kabellängd) Best.nr Manöverkabel DC med bärslang inkl. monteringsmaterial H4 (2,8 m) H5 (3,8 m) H8 (6,8 m) Tillbehör eps tif Benämning Axlar Går att montera på Går inte att montera på Best.nr DSK-3C 1) DSK-3CS 1) DC-bärslang och 2TY-kabel Standard DC-manöverkabel, ställbar i höjdled DST-3C DST-6C ) För montering på 2TY-kabeln krävs en monteringssats (best.nr ). DSK-3C/CS DST-3C DST-6C DSK-3C/CS DST-3C DST-6C tif eps 47

48 Tillbehör för manöverdon Om kättingtelfern monteras fast eller för att manöverdonet ska ha ett parkeringsläge, kan man använda en vägghållare. Som skydd mot mekaniska skador kan ett stötskydd monteras runt DSE-10C/CS. Vägghållare DSC DSE-10C/CS DST DSK-3C/CS Stötskydd DSE-10C/CS Stötskyddsbygel DSE-10C/CS Tillbehör jpg Benämning Best.nr Vikt [kg] DSC / DSC-S ,245 Vägghållare DSE-10C/CS ,500 DSK-3C/CS ,155 DST ,800 Stötskydd av gummi ,600 DSE-10C/CS Stötskyddsbygel för knapparna ,200 48

49 Stickkontakter (snabbkopplingar) Som standard är kättingtelfer DC vid leveransen utrustad med stickkontakter för anslutning av nätspänning, manöverkabel, manöverdon och anslutning från åkverk. För särskilda användningsområden kan dessutom följande stickkontakter behövas eller krävas (tillval): Pos. Benämning Best.nr Vikt [kg] 1 Hartingkontakt (6-polig), för nätanslutning ,720 2 Harting kontaktanordning signal, för montering på växelhuset ,540 3 Hartingkontakt manöverkabelsats 2TY-kabel ,270 4 Manöverkabel 2TY (10x1,5 mm 2 ) 1) ,39 kg/m 1) För montering av DSE-10C/CS eller DSK-3C/CS på manöverkabel 2TY krävs en monteringssats. Hartingkontakt för nätanslutning För nätanslutningen kan man använda en Hartingkontakt (tillval). Den monteras på telferns motorsida förutsatt att varken en gränsbrytare, radiostyrning DRC-DC eller elbox är monterad där. Alternativt monteringsläge på förfrågan. Tillbehör jpg Hartingkontakt för längre manöverkabel Standard manöverkabel med längd upp till 9,8 m (krokväg H11) går att ställa in i höjdled och ansluts till manöverdon DSC / DSC-S eller DSE-10C/CS. För manöverkabellängder längre än 9,8 m (krokväg större än H11) används en manöverkabel typ 2TY. Denna kabel skruvas fast via en Hartingkontakt på växelhuset. Som manöverdon används DSK-3C/CS, DST-3C eller DSE-10C/CS. Monteringsexempel på Hartingkontakt på kättingtelfer DC 5 med manöverkabel typ 2TY jpg jpg 49

50 Radiostyrningar Vid användning av radiostyrningar ska man observera följande: Inom en radie på ca 300 m kan upp till 10 DRC-DC radiosystem användas samtidigt och parallellt utan några speciella åtgärder. Om fl er än 10 radiostyrningar används, kontakta vår serviceavdelning. Det går att ordna en nödstyrning i form av en andra knappsändare eller separat anslutningsbart manöverdon om radiostyrningen skulle sluta att fungera. Tillbehör Säkerhetskrav Radiostyrning DRC-DC För att säkerhetskraven enligt maskindirektivet ska kunna uppfyllas, krävs följande tillsatsutrustningar när radiostyrningar används: Åkgränsbrytare för telfer och travers; Begränsning av löpbanan, t.ex. med klämbuffert; Tuta (är standard för DRC-DC); Kran id (kran id/-nummer i form av kodskyltar på telfern eller kranen) måste överensstämma med det krannummer som visas i knappsändarens display. Detta ger en entydig identifi ering/tillordning av telfern/kranen till knappsändaren För visning av en kran id siffra på lyftdon / kran: Kodskylt, svart, best.nr Kodskylt, 7-segment, best.nr Radiostyrningen DRC-DC (Demag Radio Control-Demag Chainhoist) är idealisk som komplettering för ergonomiskt optimal användning av polomkopplingsbara kättingtelfrar DC. Denna styrning ger en betydligt högre fl exibilitet än den kabelbundna styrningen och ser till att avståndet mellan operatören och lasten alltid är tillräckligt stort. Sändarna fi nns i två storlekar och kan manövrera upp till två axlar (DRC-DC 6) resp. upp till tre axlar (DRC-DC 10). Beträffande kättingtelfrar i storlek DC 1-10 är mottagaren integrerad i en kåpa och sitter monterad på telferns utsida. Förkonfektionerade ledningar gör anslutningen till telferns, löpvagnens eller kranens elutrustning enkel och snabb. För storlekarna DC 16 och DC 25 sätts mottagarens kretskort in på motsvarande insticksplats under telferns elhuv. Radiostyrning DRC-DC har följande egenskaper: enkel trådlös anmälan av knappsändaren; störningssäker radioöverföring med frekvenshoppning (ingen fast frekvens); indikeringsfält för drifttillstånd och batterikapacitet; stoppfunktion enligt säkerhetskategori 3 / EN 954; 50 Benämning Typ Storlek på kättingtelfer Best.nr Mottagarsats DRC-DC 6 DC 1-10 Sändare Mottagarsats DRC-DC 10 DC 1-10 Sändare Mottagare Sändare DRC-DC 6 DC Blindkontakt Tuta Mottagare Sändare Blindkontakt DRC-DC 10 DC Tuta Krankontaktdon

51 Handsändare DRC-DC 6 Handsändare DRC-DC 10 Tillbehör Mottagare Monteringsplåt Storlek EM2 E1 E2 E3 [mm] [mm] [mm] [mm] DC 1 / DC DC jpg Knappsändare DRC-DC 6 sex knappar för tvåstegsstyrning av upp till två axlar knapp tuta - test stoppknapp vikt inkl. batteri 410 g kapslingsklass IP 55 temperaturområde -20 till +50 C räckvidd, max 50 m frekvensområde 433, ,750 MHz sändareffekt 10 mw (ERP) Knappsändare DRC-DC 10 tio knappar för tvåstegsstyrning av upp till tre axlar knapp tuta - test stoppknapp 2 knappar för specialfunktioner vikt inkl. batteri 490 g kapslingsklass IP 55 temperaturområde -20 till +50 C räckvidd, max 50 m frekvensområde 433, ,750 MHz sändareffekt 10 mw (ERP) Mottagare DRC-DC vid extern montering på kättingtelfrar DC 1-10 elbox inkl. transformatorkretskort adapterplatta och monteringsmaterial förkonfektionerade nät- och manöverkablar för anslutning till kättingtelfern resp. kranen integrerad tuta matningsspänning 24 V AC temperaturområde -20 till +70 C Mottagare DRC-DC för DC 16/25 kretskort för mottagare för montage i kättingtelfer DC integrerad tuta strömförsörjning via elsystemet för DC 16/25 blindkontakt krankontaktdon (endast för kranaxel) 51

52 Radiostyrning DRC-MP Radiostyrningen DRC-MP (Demag Radio Control-Multi Purpose) kan användas som alternativ till DRC-DC i följande applikationer: vid steglös styrning av upp till tre axlar. Mottagaren har vardera ett PVMgränssnitt för styrning av en steglös kättingtelfer eller åkverken; om en joysticksändare DRC-J ska användas i stället för en knappsändare; i anläggningar med omkoppling mellan kran/tralla, omkoppling via funktionsknapp F1 eller F2, vilka styr vardera en växlande funktion (relä); vid användning av upp till 3 digitala mottagningskanaler för visning av statusinformation (val tralla1 / 2) eller varningsmeddelanden. Beträffande radiostyrningen DRC-MP kan man välja mellan knappsändaren DRC-10 och joysticksändaren DRC-J, vilken operatören enkelt kan hänga över axeln med en bärrem. Båda styrningarna kan användas för anläggningar med upp till tre axlar och är universellt användbara. Tillbehör Radiostyrningen har följande egenskaper: sändningsfrekvens, som kan anpassas automatiskt; dubbelriktad signalöverföring; display som visar batterikapaciteten grafi skt, status i anläggningen eller varningsmeddelanden; stoppfunktion enligt säkerhetskategori 3 / EN 954; steglösa knappar resp. steglösa joystickelement; trådlös anmälan av sändaren. 52

53 DRC-10 DRC-J DRC-MP Tillbehör Mottagare Tuta Monteringsplåt Storlek A1 EM2 E1 E2 E3 [mm] [mm] [mm] [mm] [mm] DC 1 / DC DC jpg Knappsändare DRC-10 6 steglösa knappar (för steglös eller 2-stegsstyrning upp till 3 axlar) knapp tuta / test ändgränsläge stoppknapp 2 knappar för specialfunktioner vikt inkl. batteri: 500 g kapslingsklass IP 55 temperaturområde -20 till +50 C räckvidd, max 100 m frekvensområde 433, ,750 MHz sändareffekt 10 mw (ERP) Joystickssändare DRC-J 1 joystick för axel lyft/sänk 1 joystick för 2 axlar (trall- och kranåk) 1 knapp tuta/start 1 knapp test ändgränsläge 2 knappar för specialfunktioner mekanisk nyckelströmbrytare för in- resp. urkoppling av sändaren vikt inkl. batteri: 1800 g kapslingsklass IP 55 temperaturområde -20 till +70 C räckvidd, max 100 m frekvensområde 433, ,750 MHz sändareffekt 10 mw (ERP) Mottagare DRC-MP matningsspänning V AC, +/- 10 %, 50/60 Hz utgångsrelä för 250 V, 8 A, AC11 PVM-utgångar 3 digitala mottagningskanaler effektförbrukning 12 VA kapslingsklass IP 65 temperaturområde -20 till +70 C tuta, ingår ej (separat strömförsörjning krävs) montering av mottagarhuset på kättingtelfer, tralla eller traverselskåp 53

54 Spindelgränsbrytare Kättingtelfer DC 1-10 Med spindelgränsbrytaren kan man köra mot fl er frånkopplingspunkter med kättingtelfer DC 1-10, vilka utgår från standardändlägesbrytarens normala funktion. Spindelgränsbrytaren ingår ej som standard. Gränsbrytaren monteras på telferns utsida. Variant med 3 kontakter På spindelgränsbrytaren med 3 kontakter är anslutningarna redan dragna och denna ersätter DC-telferns standarddriftgränsbrytare. Den tredje kontakten är avsedd för en förfrånkoppling vid lyft. Det är möjligt att koppla om till förfrånkoppling för sänkrörelsen. Någon kundanpassad ledning kan inte dras separat. Variant med 4 / 8 kontakter På spindelgränsbrytare med 4 eller 8 kontakter fi nns inga befi ntliga anslutningar dragna och denna ansluts av kunden på plats. På så vis förblir DC-telferns standarddriftgränsbrytare aktiverad. Spindelgränsbrytaren levereras utan anslutningskabel. Tillbehör För ytterligare information, se trycksak Mått eps 54 Kättingtelfer Antal kontakter Typ 3 Mått [mm] A B C DC 1 / DC DC DC 10 70, Kättingtelfer Antal kontakter Typ 4 / 8 Mått [mm] A B C DC 1 / DC DC DC 10 46,

55 Lyfthöjd Kättingtelfer Partning Antal kontakter Typ 3 4 / 8 Lyfthöjd 1) [m] [m] DC 1 / DC DC 5 1/ DC 10 1) ytterligare krokvägar för 4 och 8 kontakter på förfrågan 11,5 21 2/1 5,8 10,5 Märkdata mekanik Variant med 3 kontakter 4 / 8 kontakter Utväxlingsförhållande 1:100 1:208,77 Användbara varv 99,55 185,6 Omgivningstemperatur Lagring -40 C till +70 C -40 C till +80 C Drift -25 C till +70 C -25 C till +80 C Mekanisk livslängd 1 x 10 6 växlingar 1 x 10 7 växlingar Flatkontakt 6,3 mm - Skruvanslutning - 1,5 mm 2 Kabelförskruvning 1 x M16 1 x M20 Märkdata el Kapslingsklass IP 65 IP 65 Isoleringsklass II - Märkdriftström 3 A 1,5 A AC / 0,5 A DC Termisk märkström 10 A - Märkdriftspänning 250V 230 V AC / 60 V DC Märkisolationsspänning 300 V AC - Tillbehör Kättingtelfer DC Demag kättingtelfer DC 16/25 levereras som standard med en spindelgränsbrytare som driftsgränsbrytare för förfrånkoppling och slutlig brytning i högsta och lägsta krokläget. Spindelgränsbrytaren sitter monterad under elhuven. Någon kundanpassad ledning kan f.n. inte dras separat. För ytterligare information, se trycksak Kättingtelfer Partning Lyfthöjd 1) Typ [m] DC 16 / 25 1/1 44 DC 16 / 25 2/1 22 1) ytterligare krokvägar för 4 kontakter på förfrågan 4 kontakter Märkdata mekanik Inställningsnoggrannhet 1:1000 Användbara varv 205 Kambredd partning 1/1 lyftväg 0,8 m motsvarar 5 varv partning 2/1 lyftväg 0,4 m Mekanisk livslängd 1 x 10 7 växlingar Märkdata el Kapslingsklass IP 55 (i elhuven) Märkdriftspänning 24 V AC 55

56 Överlastbrytare med mätstav ZMS Vid kättingtelfer DC tjänar slirkopplingen som överlastskydd. För att skydda lyftmaskinerier och bärkonstruktioner ännu bättre från för stor överbelastning, kan man använda en överlastbrytare och som tillval en mätstav ZMS. Om en last överskrider det inställda börvärdet med mer än 10%, avbryts lyftrörelsen. Lasten kan i ett sådant läge sänkas ned säkert på vanligt sätt. Överlastbrytaren behöver anslutas till en elektrisk utvärderingsenhet vid sidan av mätstaven. Denna enhet monteras i en separat plåtlåda på telfern eller på åkverket. Det extra elsystemet består av överlastdonet FGB-1 (frekvensgivare) och FAW-1 (frekvensutvärderingsenhet). Förutom överlastbrytaren fi nns en slakkättingbrytare i programmet (tillval). C-måttet ökar med de värden som anges i följande tabell: Tillbehör Upphängning med mätstav H R Vikt [mm] [mm] [kg] DC ,37 DC 10 partning 1/ ,56 DC 10 Partning 2/ , jpg 56

57 Trall- och traversgränsbrytare Mått och exempel Monteringsexempel U 11 U 22 / U 34 Tillbehör RU 56 Ytterligare information om ändlägesbrytaren för åkverk, se Bruksanvisning för åkverk Benämning Best.nr Vikt [kg] Gränsbrytare EU 11 DC till EU 56 DC , jpg 57

58 Monteringsplåt för elbox Vid vissa användningar kan det vara nödvändigt att montera en extra elbox (se nästa sida). Hålen i motorfl änsarna utgör fästpunkter för monteringsplåten. Monteringsexempel: DC 5 DC 10 Tillbehör Storlek Motor b15 b16 l2 l3 l7 h5 h7 h8 h10 DC 1 / 2 ZNK 71 B 8/ ,5 DC 5 ZNK 80 B 8/ ZNK 100 A 8/2 183 DC ZNK 100 B 8/ ZNK 100 B 8/2 60 DC ZNK 100 C 8/2 DC DC 5 DC 10 DC jpg 58 Benämning Komponenter Best.nr Vikt [kg] Plåt för boxmontage DC ,460 Vinkelplåt DC ,150 Om spindelgränsbrytare eller Hartingkontakter fi nns monterade, sätts elboxen alltid fast på motorn på samma sida som manöverdonet sitter.

59 Eltillbehör Eltillbehöret har till uppgift att omvandla signalerna mellan DC-telfern med Tri- State-signalöverföring och kransystemen, vilka är utrustade med konventionella elektriska kontaktorstyrningar. DC-poluboxen används i egenskap av kontaktorstyrning för växelströmsdrivningar (t.ex. vid svängkran med driven svängrörelse). Signalomvandlare, kopplingsboxar och DC-poluboxar kan monteras på DC-telferns lyftmotor. Här krävs en annan monteringsplats, beroende på tilläggsutrustning (t.ex. Harting i nätledningen eller spindelgränsbrytare för DC 1-10). För DC-Pro 16/25 sker signalanpassningen med kontaktmodulerna 3TK och KT3 (42-230V, 50/60Hz). Dessa integreras under elhuven. Traverselskåpen väljs, beroende på användning, med åkverk EU 11/22/34 samt vid anläggningar med växelströmsmotorer som drivenhet. Användning Funktion Best.nr Styrning av en trefasåkmotor - polubox jpg Åkapplikationer med kortslutna motorer med cylindrisk rotor, t.ex. DRF 200, åkverk med vridled EUD, ändvagnsdrivningar. Kontaktorstyrning för DC-anläggningar med Tri-State-styrsignaler. Anslutning för energifördelning, gränsoch förgränsbrytare, polomkopplingsbar motor samt styrsignaler till kättingtelfer via RJ45-kontakt. Alstring av konventionella styrsignaler / kontakter på V AC, 50/60Hz - signalomvandlare 3TK jpg Utbyte av befi ntlig lyftanordning med befi ntlig kontaktorstyrning, manöverdon på DC. 3-State till konventionell: Används för omvandling av telferns Tri-State-signaler till potentialfria kontakter för konventionella kontaktorstyrningar. Kontakter framåt, bakåt, snabbt, höger, vänster, snabbt, specialsignal_1, specialsignal_2, nödstopp (säkerhetsrelä). Styrning av DC via konventionella styrsignaler / kontakter på V AC, 50/60Hz - signalomvandlare KT3 resp. DT3 Utbyte av befi ntlig lyftanordning med befi ntlig kontaktorstyrning, manöverdonet kan åka resp. inte åka med trallan jpg Styrning av DC via potentialfria kontakter med 24V AC - klämbox DC/diod t.ex. manöverdon som kunden håller med, SPS-styrning. Används för omvandling av konventionella signaler (lyft, sänk, snabbt, höger/ framåt, vänster/ bakåt, snabbt, nödstopp) till Tri- State-signaler för kättingtelfer DC / tralla. Omvandling av parallella styrkontaktsignaler till Tri-State-signaler Energifördelning, signalfördelning (fl at- /rundkabel på RJ45-ledning) , för spänningar 42V, 48V, 115V och 230V, 50/60Hz Konventionell till 3-State för spänningar 42V, 48V, 110V och 115V, 50/60Hz Direkt till 3-State för spänningar 230V, 50/60Hz Tillbehör Traverselskåp - KRBG Traverselskåp 2 - KRBG jpg jpg jpg Kranapplikation - t.ex. KBK-kran med DC-åkverk Kranapplikation - t.ex. KBK-kran med DRF 200 som krandrivning, pelarsvängkran med växelströmsmotor som svängutrustning Tjänar som spänningsförsörjning för krananläggningar med DC-teknik (Tri- State-signaler). Hus med huvudkontaktor, styrtrafo 24V AC, anslutning för energi- och signalfördelning till DC-åkverk. Tjänar som spänningsförsörjning för krananläggningar med tralla i DC-teknik (Tri-State-signaler) och för anslutning av polomkopplingsbara motorer via polubox (t.ex. ändvagnsdrivningar med max. 2 x 750W). Hus med huvudkontaktor, styrtrafo 24V AC, integrerad polubox, Anslutning för energi- och signalfördelning till DC-åkverk och anslutning för gräns- /förgränsbrytare. För ytterligare information, se trycksak

60 Strömtillförsel Strömavtagare för åkverk Åkverk click-fi t CF 5 Åkverk U 11 / U 22 / U 34 RU / EU 56 Tillbehör jpg 1 Medbringarrör 2 Strömavtagarrör 3 Rörklämma Åkverk Strömavtagare Best.nr Click-fi t CF U 11 / U 22 / U 34 RU / EU Använd endast skruvar M8 x 30 vid montering av strömavtagarröret på DC-åkverken U 11 till RU jpg Exempel: KBK 25 Strömtillförsel KBK 25 som hängkabel för upp till 30 m långa raka banor, bestående av: 1 Löpskena KBK 25 (förzinkad) 2 Medbringarvagn 3 Spännbeslag 4 C-skena 800 mm 5 Stålbalk (befi ntlig i lokalen) 6 Klämbuffert 7 Manöverdon 8 Kättingtelfer 9 Skenfäste C 10 Kabelvagn 11 Plattkabel 12 Ändfäste 13 Flyttbar åkbegränsning 14 Kopplingsboxar 15 Huvudbrytare 16 Stigledning (befi ntlig i lokalen) jpg För ytterligare information, se trycksak

61 DCL med änd- eller mittinmatning Som alternativ till strömtillförsel via hängkabel kan ett DCL System (Demag-Compact-Line) användas. Strömtillförseln sker här via en strömskena, som förutom att den innebär en mycket hög säkerhet även är monterings- och servicevänlig. Bansystemet kan anpassas optimalt till bansträckningen tack vare den fl exibla moduluppbyggnaden. För ytterligare information, se trycksak Upphängning med gängad bult M8 Tillbehör Poltal, max 7 Upphängning på C-skena Ändkåpa (med inmatningsmöjlighet) Glidupphängnin Skarvkåpa Klämma Vinkelfäste Fästpunkt DCL-skena (standardlängd: 4000 mm) Medbringare Strömavtagarvagn Ändkåpa (med inmatningsmöjlighet) Överfartstratt Strömavtagarvagn jpg 61

62 Klämbuffert Vi rekommenderar att elastiska buffertar monteras i respektive banände. Använd våra klämbuffertar KP-A och KP-T: enkelt montage; för lutande och parallella fl änsar; för olika åkverk, från Click-Fit åkverk CF 5 till U 11 och tillru 56; Åtdragningsmoment enligt ingjuten montageanvisning på klämbufferten; Buffert är lätt att byta ut; Tillåten temperatur: från -20 C till +70 C; Ålders-, ozon- och väderbeständig Beständig mot syror och lut. Tillbehör Allmänna förutsättningar Buffertstorlek KP-A10 KP-T16 Flänstjocklek max. 21 mm max. 31 mm Flänsbredd 50 mm till 314 mm 82 mm upp till 305 mm minsta bärande DIN-profil största bärande DIN-profil INP 100 INP 300 IPE 100 IPE 600 IPB 120 IPB 320 IPBL 120 IPBL 450 INP 180 INP 500 IPE 180 IPE 600 IPB 180 IPB 650 Löphjulsdiameter 56 mm till 80 mm 80 mm till 125 mm IPBL 180 IPBL 1000 Klämbuffert KP-A10 (KP-T16) t max. = 21 (31) Olycksrisk! Minska utliggning Olycksrisk! Minska utliggning jpg 1) För att spärra löpbanan på båda sidor krävs två st av aktuellt best. nr. Klämbuffert 1) KP-A10 KP-T16 Benämning KP-A10/150 KP-A10/250 KPA10/360 KP-T16/250 KP-T16/360 KP-T16/420 Best.nr Flänsbredd [mm] Ytterligare information angående parallellgripare, se trycksak

63 Åkverksbuffert U / EU RU / EU 56 Tillbehör jpg Om fl era trallor körs på en och samma balk rekommenderar vi att buffertar monteras på åkverken för att dämpa om trallorna eventuellt skulle köra in i varandra. Benämning Mått Best.nr Vikt [mm] [kg] a L p Buffertkit U / EU Buffertkit U / EU ,4 Buffertkit RU / EU ,3 Montering av stödrullar B A I visa fall är det nödvändigt att montera stödrullar på åkverken jpg Åkverk l1 h1 Åtdragningsmoment Best.nr Vikt [mm] [mm] A [Nm] B [Nm] [kg] U 11 / EU U 22 / EU U 34 / EU ,4 RU 56 / EU ,

64 Urvalskriterier Manulift DCM-Pro 1-5, DCMS-Pro 1-2 Vippmanöverdon DCRS-Pro 1-2 Manöverhandtag DSM-C/CS Maximal räckvidd och därmed lyfthöjd. Enkelt att vid behov skjuta eller dra en påhakad last med stor kraft. Vippmanöverdon DCRS-Pro Laster och lastupptagningsdon kan styras med precision i belastningslinjen, särskilt vid styv styrning (t.ex. C-krok el.dyl.) och där lasten kan hakas fast snabbt. Vippmanöverdonets manöverelement på DCRS-Pro är konstruerat för att uppfylla kapslingsklass IP 34. Manulift jpg jpg Pelar- och väggsvängkran för Manulift KBK 100 Användbar DCM-Pro 1-80 för Manulift DCMS-Pro 1-80 DCM-Pro DCM-Pro DCM-Pro DCMS-Pro DCMS-Pro KBK I 64 Vridområde KBK 100 : 270 KBK I : jpg Måttuppgifter [m] DCRS-Pro 1-80 KBK 100 DCRS-Pro DCRS-Pro KBK I 2,02 2,03 A 3,02 3,03-4,03 B 3,00 3,02 C 2,61 2,47 D 0,58 0,76 Vridområde KBK 100 : 270 KBK I : jpg Ytterligare information om pelar- och väggsvängkranar, se Lättlastsystem KBK classic, se

65 C-mått Manulift DCM-Pro, DCMS-Pro steglöst vippmanöverdon DCRS-Pro med snabbkoppling steglöst vippmanöverdon DCRS-Pro med fast monterad C-krok Manulift jpg 1) För kättingtelfer med kort upphängningsögla minskar C-måttet med 38 mm. C1 C 1) Storlek Kättingsamlare vid krokväg H5 2,8 m 4,3 m DCM-Pro 1 / 2, DCMS-Pro 1 / DCM-Pro C1 C 1) Storlek Kättingsamlare vid krokväg H5 2,8 m 4,3 m DCRS-Pro 1 / 2 med snabbkoppling DCRS-Pro 1 / 2 med fast monterad krok

66 Tillbehör för DC med snabbväxelkoppling - max. lastförmåga 250 kg Snabbväxelkopplingen för manöverdon DSM-C/CS och DCRS-Pro gör att olika lastupptagningsdon kan bytas snabbt och enkelt. 1 Lyftkrok 2 Lastfäste 3 Låsmekanism 4 ManöverdonDSM-C/CS husunderdel 5 Tryckfjäder 6 Cylindriskt stift 7 Vridsäkring jpg Pos Manulift jpg 66 Pos. Benämning Beskrivning Max last Best.nr Vikt [kg] [kg] 1 Gripkrok ,651 2 Lyftband Lastbandsbredd 45 mm, max. gripområde Ø 430 mm Krankroksadapter med snabbväxelkoppling användas även för andra lyftutrustningar Krankroksadaptern gör att lastupptagningsdonet för Manulift kan ,950 4 Lyftkrok Ingår i grundutförandet ,317 5 Vridbar lastkrok ,608 6 Kopplingsstift för montering av individuellt lastupptagningsdon ,084 7 Vridled Manulift Vridleden hindrar att kättingen vrids mellan telfern och Manuliftdonet ,324 8 Vridadapter lyftsax Vridadaptern för lyftsaxarna SZ gör att lyftsaxarna kan vridas fritt på Manulift-donet DSM-C/CS ,419

67 Manulift 67

68 Lyftsax max last upp till 125 kg Gripområde Gripområde SZ 1/SZ 2 SZ 1 - R/SZ 2 - R jpg jpg Manulift Typ Gripområde b l max h min h max Storlek Best.nr Vikt [mm] [kg] SZ SZ , SZ SZ SZ , SZ SZ SZ SZ , SZ SZ SZ , SZ Ø SZ 1-R , SZ SZ , SZ SZ SZ SZ , SZ ,7 Ø SZ 2-R ,3 68 Exempel Beställning av en lyftsax bestående av saxlänk 1, klämarm, storlek 10 för gripområde mm och klämback 1, bredd b = 60 mm. 1 lyftsax SZ , best.nr

69 Grundmodul lyftsax, max last 125 kg / 250 kg Underkant Manulift Manulift eps Typ Max last l1 l2 l3 d e t h1 h2 U Best.nr Vikt [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] SZ , , , ,600 SZ , ,100 69

70 Parallellsaxsystem för axlar Serie W1 Gripkäften (vänster) är utförd utan lastbärplan och enbart ca 17 mm tjock. Därigenom är denna serie lämplig för att lyfta upp tätt liggande axlar jpg jpg Serie W2 Med denna gripare kan laster upp till 125 kg hanteras, varvid lasten genom de breda klossarna kan lyftas upp även vid osymmetrisk upptagning av lasten. Manulift jpg jpg Serie W3 med hål för kuggaxlar Med denna gripare kan laster upp till 125 kg hanteras. Lasten tas upp symmetriskt. Med tillbyggnadssatsen 1 kan långa och ansatssvarvade axlar hanteras jpg jpg För ytterligare information, se trycksak Typ Max last Axeldiameter Gripbacksbredd max. axellängd Lastbärplan Best.nr Vikt [kg] [mm] [mm] [mm] [kg] W på ena sidan , W på bägge ,92 W sidorna ,77

71 Kompletteringssats 1 för axelgripare Med hjälp av den avbildade tillbehörssatsen kan arbetsområdet för parallellgriparsystemet i serie W3 utökas. Genom att skjuta in stödaxlarna i gripkäftarna, montera på stödklossarna på stödaxlarna och därefter låsa dessa båda steg med gängstift, är det också möjligt att hantera ansatssvarvade axlar vågrätt. Förskjutningen och vridningen av stödklossarna på axeln gör det möjligt att utjämna diameterdifferenser på upp till 30 mm. Monteringsexempel för axelgripare W3 med kompletteringssats 1 Stödklossar Stödklossar Gängstift jpg jpg eps Benämning Best.nr Vikt [kg] Kompletteringssats PGS ,874 Manulift 71

72 Parallellgriparsystem för behållare med uttag för lyftdon Lådtyp Lådstorlek L1 B1 H1 H2 H3 D1 Best.nr Vikt [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] MF ,3 Eurotech x 400 KLT , L / R-KLT ,5 fast MF ,5 Eurotech x 300 KLT ,2 L / R-KLT , KLT ,3 600 x 400 justerbar L / R-KLT ,1 Ytterligare lådtyper på förfrågan. Manulift jpg

73 Parallellgriparsystem för behållare för in- eller utvändig fasttagning Grundmodul Invändig gripare Kopplingsstift Manöverarm Manulift Utvändig gripare jpg Gripartyp Max last Lådstorlek Grepphålsbredd L1 H1 Best.nr Vikt 1) K min K max Bredd Höjd min. - max. min. - max. [kg] [mm] [mm] [mm] [mm] [mm] [mm] [kg] Grundmodul PGS ,5 Invändig gripare , Utvändig gripare ,0 1) Vikt för K = 600 mm 73

74 Parallellgriparsystem för block och kartonger Manulift jpg Max last Kartong användbart greppområde Lyft Längd Höjd Best.nr Vikt K min K max G h L1 L2 H H2 [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] ) 800 max 150 G + 62 K ,5-683, ,2 1) Gripområde < 240 mm på förfrågan 398 (h 177) 1,12 x h (h > 177) ,5 74 Denna gripare får ej användas på en pneumatisk balancer. När en kartong grips måste lockhalvorna gå emot varandra för att göra kartongen stabil och förslutningstejpen för locken måste sedan dras vinkelrätt mot gripriktningen. Det användbara gripområdet G utgörs av differensen mellan totala gripområdet och kartongbredden. G bör inte väljas större än vad som faktiskt krävs.

75 Projekteringsblad för kättingtelfer typ DC Projektera din DC-kättingtelfer och skicka projekteringsbladet till Dematek eller närmaste Demagåterförsäljare. Kund: Referens: Telefon / mobiltelefon: Fax: Projekt nr: Kundnr: Besök / tel. / fax från: Offertdatum: Handläggare / avd.: Datum: O Telefonrådgivning O med besiktning O Kunden håller med truck O med montage O Kunden önskar besök Leveranstid V.g. ange typnyckel: O Testvikt fi nns Leveransort Typ av åkverk Kättingtelfer, typ Max last Partning Krokväg Lyfthastighet Åkverksstorlek Kättingtelfer, storlek O Kunden håller med arbetsställ ning Driftsp./ frekvens O montage under normal arbet stid O under helg Åkhastighet Flänsbredd [kg] [m] [v/min] [V/Hz] [m/min] [mm] Antal kättingtelfrar: Omgivningsbetingelser: O Verkst. f. galvan., betning o. förz. O Renrum, klass O Gjuteri O Livsmedelsindustri O Speciell omgivningstemperatur < -20 C / > +40 C: Övriga omgivningsbetingelser: Specialkätting: O Corrudkätting O HS 7-kätting O RS 6 rostfritt stål, V4A-kätting Lackering: O Thoraxol RAL 5009 O Speciallack RAL: Upphängning / Åkverk: O Ringögla, tvärgående O Lyftbom med krok O Upphängningögla, kort (gäller end. DC-Com) O Odriven löpvagn, Click-fi t O Åkverksbuffert O EUD Åkverk med vridled O Odriven löpvagn O Klämbuffert Kurvradie: O Eldrivet åkverk O Strömavtagare Åkhastighet: O Löprullar av stål U/E O vid 2 trallor, mekaniskt hopkopplade åkverk Motor: O CSA-utförande O Mikrotherm Lastupptagningsdon (LAM) för Manulift / vippmanöverdon: O LAM med id.nr Id.nr: O LAM utan id.nr Låda / last: Manövrering: O utan manöverdon / manöverkabel O Radiostyrning DRC-DC O Rörligt manöverdon O Radiostyrning DRC-MP Manöverkabelns längd: O för H 5 (0,8-3,8 m) O för H 8 (3,9-6,8 m) O för H11 (6,9-9,8 m) Kabellängd, längre än H11: extra snabbkoppling: O Harting huvudmatning O Harting manöverkabel Gränsbrytare: O Lyft / sänk (endast DC-Com 1/1) O Gränsbrytare för åkverk Spindelgränsbrytare O 3 kontakter O 4 kontakter (för extern användning) O 8 kontakter (för extern användning) Extra elsystem: O Styrning av DC via potentialfria kontakter med 24 V AC (klämbox DC / diod) O Styrning av DC via konventionella styrsignaler / kontakter på V AC, 50/60Hz (signalomvandlare KT3 / DT3) O Styrning av åkmotor (trefas, polobox) O Alstring av konventionella styrsignaler / kontakter på V AC, 50/60Hz (signalomvandlare 3TK) O 2 kättingtelfrar, tandemdrift O Överlastbrytare med ZMS och utvärderingselektronik Energiförsörjning: O Kabelmatning KBK 25 O Hängkabel DCL Leveransutförande kättingtelfer med åkverk: O kättingtelfer, kompletterat med åkverk Övriga särskilda betingelser: 75
