1 Materialhantering Drivteknik Hanteringsteknologi Kranar Eftermarknad

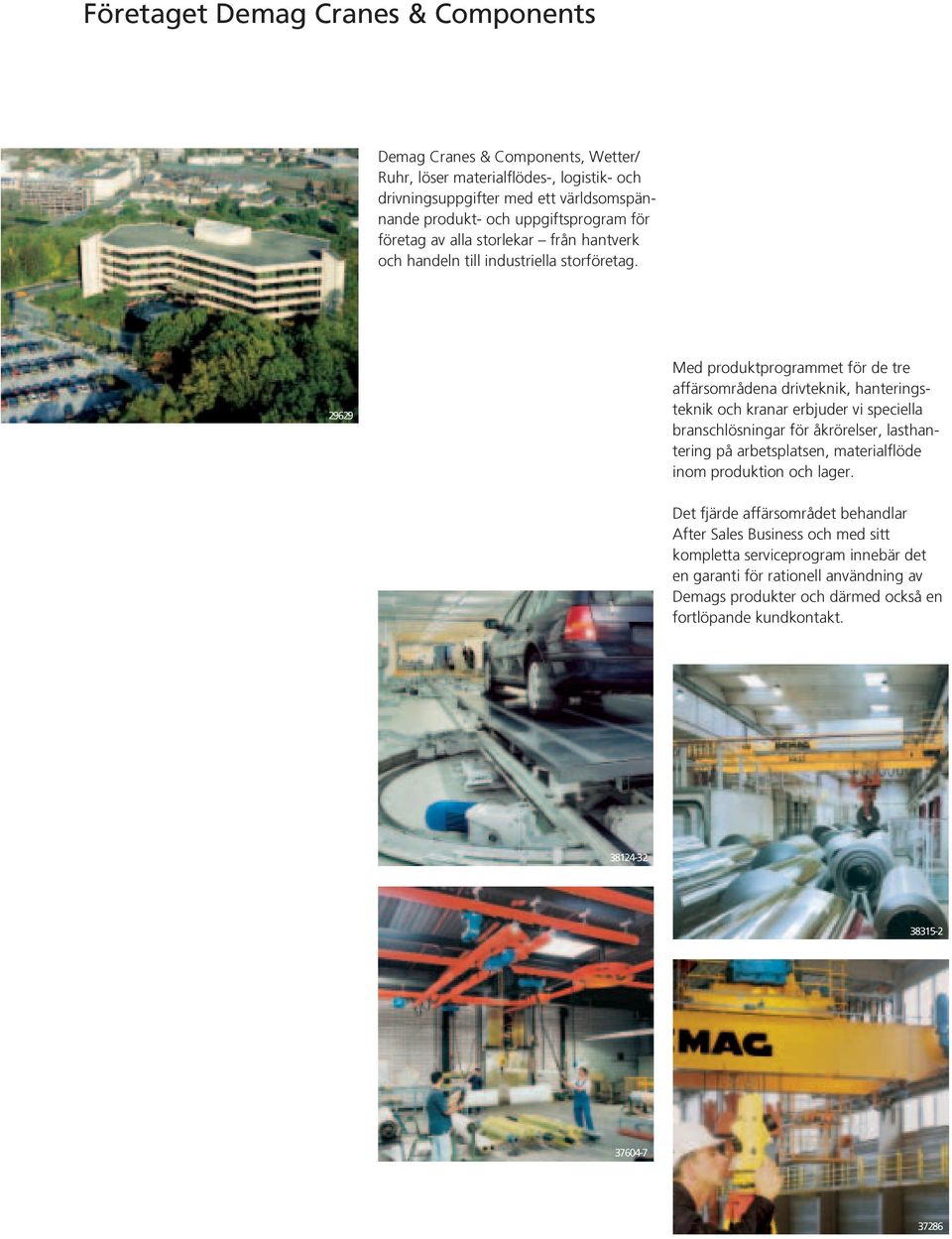

2 Företaget Demag Cranes & Components Demag Cranes & Components, Wetter/ Ruhr, löser materialflödes-, logistik- och drivningsuppgifter med ett världsomspännande produkt- och uppgiftsprogram för företag av alla storlekar från hantverk och handeln industriella storföretag Med produktprogrammet för de tre affärsområdena drivteknik, hanteringsteknik och kranar erbjuder vi speciella branschlösningar för åkrörelser, lasthantering på arbetsplatsen, materialflöde inom produktion och lager Det fjärde affärsområdet behandlar After Sales Business och med sitt kompletta serviceprogram innebär det en garanti för rationell användning av Demags produkter och därmed också en fortlöpande kundkontakt

3 Om denna katalog Denna katalog ger en kort introduktion modern och högpresterande materialhantering, komponenter, drivanordningar, kranar och hanteringsteknik Vårt produktsortimentet är naturligtvis bredare än vad som framgår av denna katalog Av utrymmesskäl har vi dock begränsat sortimentet För varje produktgrupp finns dessutom utförliga broschyrer samt tekniska och användningstekniska trycksaker förfogande I slutet av varje produktbeskrivning finns hänvisning dessa God information är en förutsättning för att välja rätt utrustning för materialhantering Genom att använda det inkluderade faxformuläret kan Ni få information på olika detaljnivå Ni kan erhålla allt ifrån trycksaker detaljerad rådgivning Ni kan också få information om speciella normer och säkerhetsbestämmelser, tekniska data, drift- och monteringsanvisningar från försäljningsingenjörerna vid våra olika försäljningskontor och de produktansvariga på vårt huvudkontor Rätt ändringar förbehålles Eftertryck, helt eller i delar, endast med skriftligt stånd av Dematek AB Box 5560, SE Huddinge Utgivare: Demag Cranes & Components GmbH D Wetter, Tyskland

4 Innehåll Sida Företaget Demag Cranes & Components 2:a omslagssida Om denna katalog 1 Introduktion kranar Kranmodernisering och ombyggnad Service Faxformulär för beställning av trycksaker och kataloger/ önskemål om rådgivning 3:e omslagssida Kompaktlyftdon Kättingtelfrar DK 4 5 Löpvagnar för kättingtelfrar 6 7 Linvinschar 8 Kättingtelfrar DKES 9 Manulift Pneumatisk linbalancer 12 Klämbuffert Lyftmaskinerier Lyftmaskinerier DH Lyftmaskinerier DHES Elektriska och mekaniska komponenter Lastmätningsutrustningar 19 Manöverdon Infraröd styrning 23 Radiostyrning 24 Demag-joystick-radiostyrning 25 Strömförsel 26 Strömskenor och enkelledare 27 Öppna lyftmaskinerier 28 MPW-tralla 29 Spindelgränsbrytare 34 Friktionsåkverk

5 Lastupptagningsdon Batterimagneter 30 Permanentmagneter 30 Okmagneter 30 Rundmagneter 30 Enkelmagneter 31 Magneter och magnetok 31 Gripskopor för bulk- och styckegods 32 Linbehör Drivanordningar Hjulblocksystem 38 Åkverk 39 Växelmotorer Cylinderrotor, bromsmotorer med rotorförskjutning Krypmotorer 44 Indrive/strömriktare 45 Omriktare för bromsmotorer 46 Frekvensomriktare Dedrive Compact Hanteringsteknik Lättlastsystem KBK Lättlastsystem KBK-Aluline 53 Modulsystem HBK ergo Pelarsväng- och väggsvängkrar Kranar Ändvagnar Enbalks traverskranar 63 Tvåbalkstraverskranar 64 Enbalks traverskranar med vinkeltralla 65 Hängtraverskranar 66 Hängtraverskranar med överfart 67 Konsol-traverskranar 68 Halv- och helportalkranar 69 Processkranar Automatiserade processer 72 Långgodslager

6 Kättingtelfrar DK Modulkonstruktion med modern teknik Ytterligare information Prospekt Demag-kättingtelfer DK Kättingtelfrar DK i funktionell design, med moduluppbyggnad Konstruktionen motsvarar Beräkningsregler för serieverkade lyftdon utgivna av den europeiska sammanslutningen FEM Litet krokmått C Standardmässig direktstyrning 3 lyfthastighetsområden Lyfthastigheter 25 m/min Krokväg 3 m som standard, andra krokvägar möjliga Ergonomiskt utformat manöverdon DSK Välkänd och beprövad rotorförskjutningsbromsmotor med ny rotoraxelförbindning, resp för DKUN 1 en cylinderrotormotor med separat monterad växelströmsbroms Alternativt polomkopplingsbara motorer 1:4/1:6 eller motorer med en lyfthastighet Byggmått för partning 1/1 Max last kg Storlek 100 DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN FEM Lyfthastighet m/min V1 V2 V3 3 m 8 / 2 14/3, 5 2 m 8 8/ /3, / 2 3 m 25 25/ 4 1 Cm 8 8/ 2 3 m 14 14/3, / 4 2 m 8 8/ /3, 5 3 m 25 25/ 4 12,5 12,5/3, 1 8 8/ 2 3 m 15 12,5/3, 1 1 Cm 8 8/ 2 2 m 15 12,5/3, 1 8 8/ ,5/3, 1 3 m 20 20/3, 3 1 Cm 8 8 / 2 3 m 9 9/2, 2 12, 5 12,5/3, 1 2 m 9 9/2, 2 12,5 12,5/3, 1 3 m 8 8 / 2 9 9/2, 2 12,5 12,5/3, 1 2 m 8 8 / 2 1 Cm 9 9 /2, 2 8 8/ 2 3 m 12, 5 12,5/3, 1 16/ 4 1 Bm 8 8/ 2 2 m 12,5/3, / 2 1 Bm 8 8 / 2 Byggmått för partning 2/ 1 Max last kg Storlek 200 DKUN DKUN DKUN DKUN DKUN DKUN DKST DKUN DKUN DKUN DKUN DKUN DKUN DKST DKUN DKUN DKUN DKUN DKUN DKUN DKST DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN DKUN FEM Lyfthastighet m/min V1 V2 V3 3 m 4 / 1 7 /1, 7 2 m 4 4/ /1, 7 4 / 1 3 m 12, 5 12,5/ 2 1 Cm 4 4 / 1 3 m 4 4/ /1, 7 1 Cm 4 2 m 4 4/ /1, 7 3 m 12, 5 12,5/ 2 6,3 6,3/1, 5 4 4/ 1 3 m 7, 5 6,3/1, 5 1 Cm 4 4/ 1 2 m 7, 5 6,3/1, 5 1 Cm 4 4 4/ 1 7, 5 6,3/1, 5 3 m 10 10/1, 6 1 Cm 4 4 / 1 3 m 4, 5 4,5/11 6, 3 6,3/1, 5 2 m 4, 5 4,5/1, 1 6,3 6,3/1, 5 3 m 4 4, 1 1 Cm 4, 5 4, 5 4,5/1, 1 6,3 6,3/1, 5 2 m 4 4, 1 1 Cm 4, 5 4,5/1, 1 4 4, 1 6, 3 6,3/1, 5 3 m 4, 5 4,5/1, 1 1 Bm 4 4/ 1 2 m 6,3/1, / 1 1 Bm 4 4 / 1 4

7 Kättingtelfrar DK Prisvärda lyftmaskinerier för interna transporter Kättingtelfrar DK kan användas mångsidigt, enskilda eller integrerade i kraneller bananläggningar De kan lätt köras för hand eller med elektriskt åkbara löpvagnar Mångfalden av varianter uppfyller alla krav på framtida lyft- och transportprocesser Från solotelfrar vid arbetsplatser helautomatisk styrning av samtliga lyft- och åkrörelser i automatiska anläggningar Kapslingsklass IP 55 enligt DIN Demag specialkätting med extra ythärdning Sexfickors, härdat kättingkothjul för vibrationsfri gång Överlastskydd och ändlägesbegränsning med inbyggd slirkoppling Tyst gång med sneda kuggar hos det första växelsteget Integrerad elutrustning, lätt gänglig, med snabbkopplingsdon för enkel ombyggnad Utförande för enfas-drift Lågbyggd löpvagn med extremt låg bygghöjd Utbyggbar för 2 kättingutlopp = 2 lastkrokar I huset integrerad ändbrytare, spindelgränsbrytare för positionering, hallsensor för anslutning elektronisk styrning Serie DKUN DKUN DKUN DKUN 10 DKUN 16 DKUN 20 1/ / / / / /1 465 Storlek kättingsamlare Kåpa Motor storlek kort lång KMK C C 1 b 3 b 4 h 1 h 2 l 1 l KDK Partning Vid montering av den korta lyftöglan minskar mått C/C med 45 mm för DKUN 2 och 40 mm för DKUN 5/DKUN 10 Moto Serie Partning c c 1 b 3 b 4 h 1 h 2 r storlek- KMP DKST 2 KMP 71B B Z B B B Z B / B / B / B / B / B / B l 1 l B DKST 5 2/ B DKST B DKUN c1 l1 l4 b4 b3 h2 h1 c 5

8 Löpvagnar för Demag kättingtelfrar Åkbara för hand eller elektriskt Ytterligare information Tekniska data Montage inställning mått, Kättingtelfrar DKUN 2, 5, 10, 16, 20, RKDK, EKDK Under det att stationära kättingtelfrar endast lyfter och sänker last, skapar löpvagnar nya transportmöjligheter De möjliggör linjär och yttäckande transport på I-profiler Löpvagnar för kättingtelfrar finns som hand-, haspeloch som eldrivna löpvagnar brett justerbara olika flänsbredder hos löpbanebalken Kättingtelfrar åkbara på kranar och profiler från lättlastsystem KBK, se sidorna 48 ff Vid sidan av de här illustrerade löpvagnarna erbjuder lågbyggda löpvagnar, hos vilka lyftmaskineriet är anordnat vid sidan av eller bakom lastkroken, möjligheten att minska bygghöjden C Löpvagn storlek Max last Flänsbredd mm RK Storlek DKUN DKUN Krokmått C 3 m 1 C Storlek kättingsamlare Partning 1/1 2/ / 1 2/ 1 R 1 R 2 R , DKUN , 5 D KUN , RK DKUN DKUN , RK D KUN EK DKUN DKUN DKUN DKUN DKUN DKUN , , 5 40, , EK D KUN EK DKUN EK D KUN EK D KUN

9 Löpvagnar för Demag kättingtelfrar Åkbara för hand eller elektriskt Löpvagn storlek Max last kg Flänsbredd mm 1) Beakta flänstjocklek t, se , åkhastigheter i ca m/min ,6/14-7/28 R Serie Krokmått C C 2 Partning Storlek kättingsamlare 1/1 2/ CF DKUN DKUN CF DKUN DKUN RU 6 DK D KUN DKUN ) DKUN D KUN RU 11 DK D KUN ) DKUN RU 22 DK DKUN RU 36 DK DKUN RU 55 DK DKUN DKUN DKUN EU 11/ 144 HU 11 DK DKUN ) DKUN EU 22/ HU 22 DK DKUN EU 36 DK DKUN EU 55 DK DKUN Ytterligare information Tekniska data Kättingtelfrar DKUN 1, 2, 5, 10, 16, 20, DKM 1,2 Lågbyggd telfer RKDK/EKDK Löpvagn Click-fit CF 5, CF 8 Lågbyggd telfer Normalbyggd telfer RUDK/EUDK 7

10 Demag linvinschar DS 1/DSES 1 Mycket lina för höga lyfthöjder, även med steglös hastighetsreglering Linvinschar DS 1 används överallt där det är fråga om höga lyfthöjder, som lyftmaskineri för service och montage liksom för materialtransporter på en byggplats Med max last 400 kg och krokväg 50 m Som standard ingår ändbrytare för högsta och lägsta krokläge Linvinschen DS 1 kan även levereras med steglös hastighetsreglering För DSES 1 finns ett hastighetsområde från 0,12 13,2 m/min Den inbyggda slirkopplingen skyddar mot extrem överlast En byggform med dubbla linutlopp möjliggör dessutom synkroniserat lyft t ex av långgods med två krokblock Monteringsexempel (utförande V åkbart) Linvinsch DS 1 med två löpvagnar CF 5 Linvinsch DS 1 med två löpvagnar RU 3 Linvinsch DS 1 med två KBK I eller KBK II löpvagnar Max last Utförande FEM Krokväg Lyft- hastighet m/min kg m V1 Motor storlek P N % ED Krok- mått C kw rpm mm Vikt kg DS KV1 1/1 F4 DS KV1 2/2 F4 DS KV1 2/1 F4 DS KV1 4/2 F ,8 28,4 6,8 15,3 24,8 3 8,4 14,2 KDK 63 9,4/2,3 B 2/8 4,7/ 1,15 KDK 63 B 2/8 0,34/ 0,09 0,34/ 0, / / / / ,5 29,5 35,5 ¹ ) ² ) 23,4 28,3 33,5 ¹ ) ² ) 25,6 30,7 ) 36,4 ¹ 26,6-32,7 ) - 39,3 ² 27,3 33,4 ) 40 ² Ytterligare information Tekniska data ) Utförande V åkbart 2) Utförande N stationärt m n e 11 Storlek Partnin g Krokväg Lina Trumma centrum lina ø Fotavstånd Trumstigning Avstånd m ) Avstån d 3 n m e ø H 7 1 /1 (2/1) 14 (6,8) 215 3, (60) 180 (133) DS H 15 1 /1 (2/1) 31 (15,3) 400 3, (56) 365 (219) H 25 1 /1 (2/1) 50 (24,8) 600 3, (56) 5 (320) 240 3) Fothål högsta krokläge 4) Fothål lägsta krokläge m n e 15 8

11 Kättingtelfrar DKES med steglös hastighetsreglering Kättingtelfrar DKES är en innovativ vidareutveckling av den välbeprövade DKUN-serien DKES har, utöver normalt utförande hos Demag kättingtelfrar, följande extra funktioner: Steglös hastighetsreglering med manöverdon DSK-ES eller DST-ES Lastberoende utvidgat hastighetsområde Elektronisk styrning integrerad i kättingtelferns elutrymme Låg bullernivå med 16 khz-teknik Brytning av lyft- och sänkrörelse i ändlägen Brytning vid överlast Temperaturövervakning av motor och elektronik Enkel anslutning enfas växelström 230 V/50 Hz eller trefas växelström V/50 Hz med snabbkopplingsdon Den steglösa hastighetsregleringen ned lägsta hastigheter gör även svåra passnings- och fogningsprocesser enkla och säkra Låg vibrationsnivå och mjuk hastighetsändring möjliggör säker och ryckfri transport av känsligt gods Fritt val av hastighet inom ett brett område betyder optimal anpassning behovet för ögonblicket Lastberoende hastighetsökning upp 1,4 gånger nominell hastighet ger högre produktivitet genom kortare spilltider Lösningen kättingtelfer DKES med steglös hastighetsreglering finns också i utförande för Manulift DKMES 1 och 2 samt för linvinscharna DSES Max last* kg enfas Utförande trefas FEM Hastighets- område m/min Hastighetsområde vid nominell last m/min D KMES 1-80 KV 1E 3 m 0,12 11, 2 0,12 8 D KMES 1-80 KV 2E 3 m 0, 20 19, 2 0, D KMES KV 1E 2 m 0,12 11, 2 0,12 8 D KMES KV 2E 2 m 0,2 19, 2 0,2 14 D KES KV 1 1/1E 2 m 0,12 11, 2 0,12 8 D KES KV 2 1/1E 2 m 0,2 19, 2 0,2 14 DKMES KV 3E DKMES KV 3DI 3 m 0, ,35 25 D KES KV 1 1/1E 0,12 11, 2 0,12 8 DKES KV 3 1/1E DKES KV 3 1/1DI 3 m 0, ,35 25 D KES KV 1 1/1E 1 Cm 0,12 11, 2 0,12 8 ) D KES KV 1 1/1E DKES KV 2 1/1E DKMES KV 2E ) D KES KV 1 1/1E DKES KV 2 1/1E 1 DKES KV 1 1/1D I DKES KV 2 1/1DI DKMES KV 2DI 1 DKES KV 1 1/1D I DKES KV 2 1/1DI DKES KV 3 1/1DI DKES KV 1 1/1E DKES KV 2 1/1E DKES KV 1 1/1E DKES KV 1 1/1DI DKES KV 2 1/1DI DKES KV 1 1/1DI DKES KV 2 1/1DI DKES KV 1 1/1E DKES KV 1 1/1E DKES KV 1 1/1DI DKES KV 1 1/1DI DKES KV 2 1/1DI DKES KV 1 1/1E DKES KV 1 1/1DI DKES KV 2 1/1DI 630 DKES KV 1 1/1DI 3 m 0,12 11, 2 0, m 0,2 19, 2 0, m 0,2 19, 2 0, m 0,12 11, 2 0, m 0,2 19, 2 0, m 0, , ,12 11, 2 0,12 8 0,2 17, 5 0,2 12, 5 3 m 0,12 11, 2 0, m 0, , Cm 0,12 11, 2 0, m 0,12 11, 2 0, m 0, , ,12 11, 2 0,12 8 0,2 17, 5 0,2 12, 5 1 Cm 0,12 11, 2 0,12 8 * Samtliga partningar i 1/1, vid partningar 2/1 fördubblas max last vid halvering av hastigheterna E = enfasutförande 1~ V DI= trefasutförande 3~ V med integrerad Indrive-teknologi

12 Manulift DKM/DKMES Kraftsparande arbetsplatsutrustning för enhandsbetjäning Manulift består av en lyftenhet och ett via en spiralkabel anslutet manöverdon DSM 5 med integrerat spadgrepp och dubbel tippbrytare för höger- eller vänsterhandsbetjäning Förutom modell DKM med två fasta lyfthastigheter finns DKMES med steglös elektronisk reglering av lyfthastigheten, se sida 9, via tippbrytaren i spadgreppet Manulift kan köras på I-balkar eller på KBK-profiler och kan därmed anpassas olika arbetsplatser Max last kg Utförande Lyfthöj d m Lyfthastighe t Huvudlyftm/min ED C Kryplyft m /min % mm D KM 1-80 V1 F4 2,8 (4,3) / D KM 1-80 V2 F4 2,8 (4,3) 14 3, 5 40/ ) D KMES 1-80 V1 E ) D KMES 1-80 V2 E 1,8 (4,3 ) 2 11,2) 1,8 (4,3 ) 2 19,2) ) ( 2 0, ) ( 2 4 0, ) ) D KM V1 F4 2,8 (4,3) / D KM V2 F4 2,8 (4,3) 14 3, 5 40/ ) D KMES V1 E ) D KMES V2 E 1,8 (4,3 ) 2 11,2) 1,8 (4,3 ) 2 19,2) ) ( 2 0, ) ( 2 4 0, ) ) D KM V3 F6 2,8 (4,3) / ) D KMES V3 1,8 (4,3 ) 2 35) ) ( 2 5 0, ) D KM V1 F4 2,8 (4,3) / D KM V2 F4 2,8 (4,3) 14 3, 5 40/ ) D KMES V2 1,8 (4,3 ) 2 19,2) ) ( 2 4 0, ) Ytterligare information Tekniska data ) Steglös hastighetsreglering 2) Hastighetsökning utan last 3) 50% ED från nominell lyfthastighet och därutöver E = enfasutförande 230 V 10

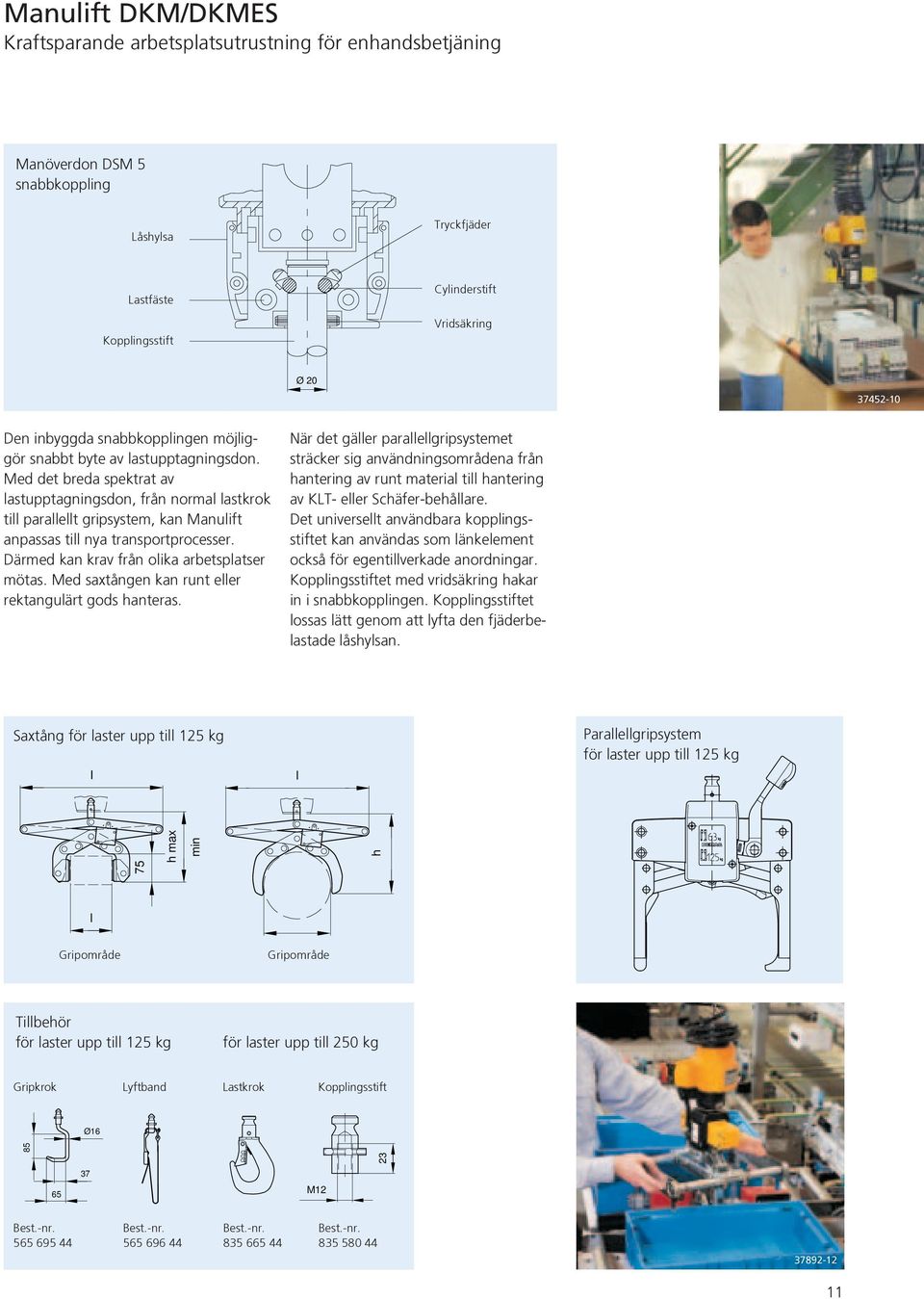

13 Manulift DKM/DKMES Kraftsparande arbetsplatsutrustning för enhandsbetjäning Manöverdon DSM 5 snabbkoppling Låshylsa Tryckfjäder Lastfäste Kopplingsstift Cylinderstift Vridsäkring Ø Den inbyggda snabbkopplingen möjliggör snabbt byte av lastupptagningsdon Med det breda spektrat av lastupptagningsdon, från normal lastkrok parallellt gripsystem, kan Manulift anpassas nya transportprocesser Därmed kan krav från olika arbetsplatser mötas Med saxtången kan runt eller rektangulärt gods hanteras När det gäller parallellgripsystemet sträcker sig användningsområdena från hantering av runt material hantering av KLT- eller Schäfer-behållare Det universellt användbara kopplingsstiftet kan användas som länkelement också för egenverkade anordningar Kopplingsstiftet med vridsäkring hakar in i snabbkopplingen Kopplingsstiftet lossas lätt genom att lyfta den fjäderbelastade låshylsan Saxtång för laster 125 kg I l Parallellgripsystem för laster 125 kg 75 h max min h l Gripområde Gripområde Tillbehör för laster 125 kg för laster 250 kg Gripkrok Lyftband Lastkrok Kopplingsstift Ø M12 23 Best -nr Best -nr Best -nr Best -nr

14 Pneumatisk linbalancer D-BP Underlätta hanteringen och öka precisionen - säkert och problemfritt Balancer är det bästa valet när det gäller höga takttal eller mycket exakt styrning av laster Lyfthastigheter 60 m/min gör det möjligt att hantera laster mycket snabbt Den direkta styrningen av lasten utan manöverdon gör det möjligt att t ex vid många montagearbeten utföra den nödvändiga exakta positioneringen och placera lasten utan risk för skador på grund av höga hastigheter eller okontrollerad laststyrning Lyft-/sänkstyrning Lasten lyfts och sänks med steglös hastighetsreglering Fast positionering av lasten +-10 cm på luftkudde direkt med handen på lasten Som val finns en hastighetsreglering, som gör lyft- och sänkhastigheten näst in oberoende av den ihakade lasten Enlast-styrning För en permanent last Den rätta anordningen för att hålla tunga verktyg på en montageline, som t ex en skruvdragare etc, svävande över hela lyftsträckan Tvålast-styrning Här kan två laster, som alltid har samma vikt, hållas svävande Det skulle t ex kunna vara ett lastupptagningsdon samt en last eller olika laster, men med samma vikt Handkraftstyrning Försiktig och exakt, instinktivt kontrollerad hantering, styrning och positionering av olika typer av laster Laster kan utan vidare läggas eller tas bort För exakta montagearbeten kopplar man om styrningen, griper direkt tag i lasten och för den eller positionerar den exakt på millimetern Anordningen, som kan tas i bruk direkt, kan anpassas speciella arbetsförhållanden genom enkel programmering Via snabbväxlingskopplingen står en bred palett av lastupptagningsdon förfogande Yterligare information Prospekt Storlek ) M ax last 1 Partnin g Krokväg Lin-Ø kg m mm Trum-Ø centrum lina mm 2) V ikt kg D-BP / , 7 D-BP / , 4 1) Nominellt värde vid 6 bar arbetstryck 2) med 6 m lina utan pneumatisk-elektrisk utrustning Luftförbrukning För ett lyft, partning 1/1, 2 m lyfthöjd och ett nominellt tryck på 6 bar: Storlek 55 -> 12,8 liter, storlek 110 -> 25,6 liter Storlek b b1 b2 b3 b4 d1 d2 h1 h2 h3 h4 h5 l l1 l2 D-BP , D-BP ,

15 Klämbuffert Klämbuffert KPA/KPT enkelt montage för lutande och parallella flänsar för flänsbredder från 50 mm 300 mm för olika DK-löpvagnar, från löpvagnar CF 5 eldrivna löpvagnar EU 55 för olika DH-löpvagnar, från eldrivna löpvagnar EU/EK 3,2 DH EU/ EK 10 DH åtdragningsmoment ingjutna på klämbuffertkroppen som montageanvisning buffert lätt att byta ut idealisk som komplettering åkbara kätting- och lintelfrar Buffertmaterial Temperaturanvändningsområde från -20 C + 70 C betryggande ålders-, ozon- och väderbeständighet god tålighet mot syror och alkalier Löpbalk KPA 10 KPT 16 Flänstjocklek Flänsbredd minsta DIN balkprofil största DIN balkprofil Löphjulsdiameter Trallåkverk typ och storlek Anvisningar max 21 mm max 31 mm 50 mm 314 mm 98 mm 305 mm INP 100, IPE 100 IPBL 120, IPB 120 INP 300, IPE 600 IPBL 450, IPB 320 INP 180, IPE 180 IPBL 180, IPB 180 INP 1500, IPE 600 IPBL 1000, IPB mm 80 mm 80 mm 125 mm CF-5, CF-8 RU 3, RU 6, RU/EU 11 RU/EU 22 och 55, löpvagnar endast sammans med tippskyddet som buffertyta EU/EK 3,2 DH EU/EK 5 DH EU/EK 6 DH 1 U/EK 10 DH E ) 1 ) Beroende på trallvik t och åkhastighet KPA Lämplig för lutande och parallella flänsar t max = 22 t min = 5 b = 50 mm (INP 100) min b max = 314 mm 13

16 Lyftmaskinerier DH av olika typer för laster kg Sedan decennier är lyftmaskinerier beprövade komponenter i anläggningar för materialhantering De används i olika branscher i fler än 100 länder Med låg egenvikt och gynnsamma dimensioner transporteras laster kg säkert och ekonomiskt Lämpliga lyftmaskinerier står förfogande för olika laster, lyfthastigheter och krokvägar Konstruktionen motsvarar Beräkningsregler för serieverkade lyftdon utgivna av den europeiska sammanslutningen FEM Den mekaniska och elektriska konstruktionen bygger på mångårig praktisk erfarenhet Serieverkning garanterar konstant kvalitet Byggmått för partning 2/1 Max last kg Storlek FEM Krokväg m Lyfthastighet m/min v1 v2 v DH m 12;19 9/2, 2 14/3, 5 l2 h C l1 b3 h1 m2 b1 e b f s1 l3 l4 f2 f DH DH DH DH DH DH DH DH DH DH DH DH DH DH DH DH DH DH DH m 12;19 7,1/1, 8 11,2/2, 8 12;19 6,3/1, 6 2 m 16 2 m 16 11,2 9/2,2 9 7,1/1,8 16 7, 1 2 m 12; 20 3 m 12; 20 12; 20 2 m 12; 20 1 Bm 12;20 2 m 1 Bm 1 Bm 2 Am 1 Bm 12; 20; 40; 52 12; 20; 40; 52 12; 20; 40; 52 12; 20; 40; 52 16; 24; 40; 51 16; 24; 40; 51 16; 24; 42 16; ; /1,3 8 8/1,3 6,3 6,3/1,0 6,3 6,3/1,0 5 5/0,8 5 5/0, ,3 6,3/1 5 6,3 6,3/1 5 5/0,8 4 4/0,6 9/2,2 11,2 14/3,5 14/2,3 11,2/2,8 11,2/1,8 9/2 2 9/ /1, /1,7 8 8/1,3 8 8/1,3 8 8/1,2 8 8/1,3 8 8/1,3 6,3 6,3/1 6,3 6,3/ /1,7 8 8/1,3 10 9/1,5 8 7,1/1,2 6,3 5,6/0,9 14/3,5 14/2,3 14/3,5 14/2, /2, /2,7 12,5 12,5/2,1 12,5 12,5/2,1 12,5 12,5/2,1 12,5 12,5/2, /1, /1, /2,3 12,1 11,2/1,8 12,

17 Lyftmaskinerier DH Tekniskt perfekta och förlitliga Lågbyggd enbalkslöpvagn, EKDH Detta är lösningen för att optimalt utnyttja gänglig rumshöjd, ett lyftmaskineri med speciellt fördelaktigt krokmått Dessutom: Steglöst justerbara löpvagnar, löphjul av segjärn Elektriskt åkverk med tappväxel och Demag bromsmotor, praktiskt taget underhållsfritt Normalbyggd enbalkslöpvagn, EUDH En prisvärd lösning för telferbanor och enbalkskranar Lyftmaskineriets löpvagn är steglöst justerbar alla flänsbredder hos förekommande balkar I lyftmaskineri DH är decennier av erfarenhet koncentrerad Modernaste teknik såsom visat av ett stort antal patent sätter ny standard Lyftmaskineriets rektangulära form möjliggör problemfri installation Obehindrat linutlopp i praktiskt taget alla riktningar gör alla applikationer möjliga Demag lyftmaskinerier är mera än bara lyftanordningar De är kärnkomponenter i lyftstationer, dragverk och vid många andra ämpningar Tvåbalkstrallor EZDH och EZLDH Trallorna för större last, för tvåbalkskran Bästa möjliga rumsutnyttjande tack vare låg konstruktion och fördelaktiga kroksidomått Ytterligare information Prospekt , Lyftmaskinerier DH Tekniska data , Enbalkslöpvagn , Tvåbalkstralla Byggmått (mm) för partning 2/1 (för lyftmaskinerier med minsta krokväg) Serie DH 160 v1 v2 v3 l 1 l 3 e C kg l 1 l 3 e C kg l 1 l 3 e C kg b 1 b 3 b h h 1 f f 1 f 2 m 2 s DH DH 300 DH DH 500 DH DH DH

18 Lyftmaskinerier DH Beprövade under krävande driftsbetingelser Speciellt anpassade komponenter utmärker lyftmaskineriets konstruktion Det enkla utbytet av komponenter möjliggör urval bland olika lyfthastigheter, krokvägar, belastningsfall och inkopplingstider för aktuell last Resultatet är en optimal anpassning driftbetingelserna och därmed förutsättningen för en lång livslängd hos lyftmaskineriet Isoleringsklass F ger skydd mot speciellt hög fuktighet (tropiskt klimat), kemiska ångor och gaser Lyftväxel Nyutvecklad planetväxel enligt principen free floating, kompakt byggd, med liten egenvikt, låg bullernivå och hög verkningsgrad, brett utväxlingsområde, livstidssmörjning l2 h1 l1 b1 b e l3 s1 b4 f1 l4 f2 f1 Lyftmotor Väl beprövad rotorförskjutningsprincip, byggd i exemplar, med nya asbestfria bromsbelägg, utförande som kortsluten motor, släpringad motor, likströmsmotor, explosionssäker motor, totalt 12 olika motorer per typ av lyftmaskineri Motorutförande: enligt IEC-rekommendation Normalspänning hos motorerna: 220/380 eller 230/400 eller 500 V, 50 Hz Utförande av lindningen enligt VDE 0530 i: Isoleringsklass F (gränstemperatur 155 C) C Byggmått för partning 4/1 Max last kg Storlek FEM Krokväg Krokväg m/min Byggmått för partning 4/1 Max last kg Storlek FEM Krokväg Krokväg m/min 2000 DH DH DH DH DH DH DH DH DH DH DH 425 m v1 3 m 6; 9, 5 7/1, 7 2 m 6; 9, 5 5,6/1, 4 6; 9, 5 2 m 8 2 m 8 5,6 4,5/1,1 4,5 3,5/0,9 8 3, 5 2 m 6; 10 3 m 6; 10 6; 10 2 m 6; / /0,6 3,1 3,1/0,5 3,1 3,1/0,5 v2 v3 5,6 4,5/1,1 7/1,7 7/1,1 5,6/1,4 5,6/0,9 4,5/1,1 4,5/0,7 5 5/0,8 5 5/0,8 4 4/0,6 4 4/0,6 1 Bm 6;10 2 2, 5 7/1,7 7/1,9 7/1,7 7/1,1 8 8/1,3 8 8/1,3 6,3 6,3/1 6,3 6,3/1 4 4/0, DH DH DH DH DH DH DH DH DH DH DH m 1 Bm m v1 6; 10; ; /0 4 6; 10; 2,5 20; 26 2,5/0,4 6; 10; 20; ; 10; 20; Bm 6; 10 1, 6 2 m 1 Bm 2 m 1 Bm 8; 12; 20; 25,5 8; 12; 20; 25,5 8; 12; 20; 25,5 8; 12; 21 8; 12; 21 8; 12; /0,6 3,1 3,1/0,5 25 3,1 3,1/0,5 2,5 2,5/4 2 2/0,3 v2 v3 4 4/ /0,6 3,1 3,1/0,5 3,1 3,1/0,5 2,5 2,5/0,4 6,3 6,3/1 5 5/0,8 4 4/0,6 5 4,5/0,7 4 3,6/0,6 3,1 2,8/0, /1 6,3 6,3/1 5 5/0,8 5 5/0,8 4 4/0,6 9 9/1,5 8 7/1,1 6 6,3 5,6/0,

19 Lyftmaskinerier DHES Säkra och ekonomiska Vare sig det handlar om att säkert och exakt montera och sätta på plats eller att med så ringa pendling som möjligt snabbt lyfta och sätta ned känsliga laster som t ex precisionsbearbetade delar erbjuder lyftmaskinerierna DHES den optimala lösningen Inbyggd elektronik i lyftmaskineriets apparatutrymme De nya lyftmaskinerierna DHES har all elektronik för den steglösa hastighetsregleringen inbyggd i apparatutrymmet Samliga delar som digitala frekvensomriktare, styrkort och impulsgivare är så kompakta att de utan vidare har kunnat integreras i apparatutrymmet steglös hastighetsreglering för variabel lyft- och sänkhastighet vid alla belastningar mjuk acceleration och exakt positionering tack vare en speciellt känslig reglering av varje hastighet bekväm och säker manövrering med analoga kontaktdon - antingen genom kabelanslutna manöverdon eller genom fjärrstyrning med joy-stick lastberoende hastighetsreglering, små laster lyfts snabbt, stora laster lyfts långsammare helt anpassad praktisk användning, förlitlig och säker Max last kg ) 2 /1, 4/2 Storlek 1000 DH DH DH 168 DH 208 DH 308 DH 210 DH 310 DH 410 DH 212 DH 312 DH 412 DH 512 DH 216 DH 316 DH 416 DH 516 DH 616 DH 320 DH 420 DH 520 DH 620 DH 425 DH 525 DH 625 DH 532 DH Lyfthastighet m/mi n vid märklast vid dellast FEM V1 V2 V1 V2 3 m 0,11-10, 4 0,16-15, 9 0,11-15, 4 0,16-23, 5 2 m 0,08-8, 4 0,16-15, 9 0,1-12, 4 0,16-23, 5 0,07-6, 4 0,16-15, 9 0,07-9, 5 0,16-23, 5 2 m 0,07-7, 1 0,16-15, 9 0,07-10, 5 0,16-23, 5 4 m 0,07-7 0,19-18, 4 0,07-10, 4 0,17-27, 7 2 m - 0, ,14-20, 7 3 m 0,06-5, 4 0,14-14, 2 0,06-8 0, m 0,06-5, 4 0,14-14, 2 0,06-8 0, ,12-11, 9-0,12-17, 6 2 m 0,04-4, 2 0,11-10, 9 0,04-6, 2 0,11-16, 1 3 m 0,04-4, 2 0,11-10, 9 0,04-6, 2 0,11-10, 9 4 m - 0,12-11, 5-0, Bm - 0,1-9, 5-0,1-14, 1-0,1-9, 1-0,1-13, 5 2 m - 0,1-9, 1-0,1-13, 5 3 m - 0,09-8, 9-0,09-13, 2 4 m - 0,09-8, 9-0,09-13, 2 1 Bm - 0, ,07-10, 4-0, ,07-10, 4 2 m - 0,07-6, 9-0,07-10, 2 3 m - 0,07-6, 9-0,07-10, 2 1 Bm - 0,06-5, 4-0, ,06-5, 8-0,06-8, 6 2 m - 0,06-5, 8-0,06-8, 6 1 Bm - 0,05-4, 5-0,05-6, 7-0,05-4, 5-0,05-6, 7 Ytterligare information Prospekt ) vid partning 4/1 fördubblad max last vid halv hastighet

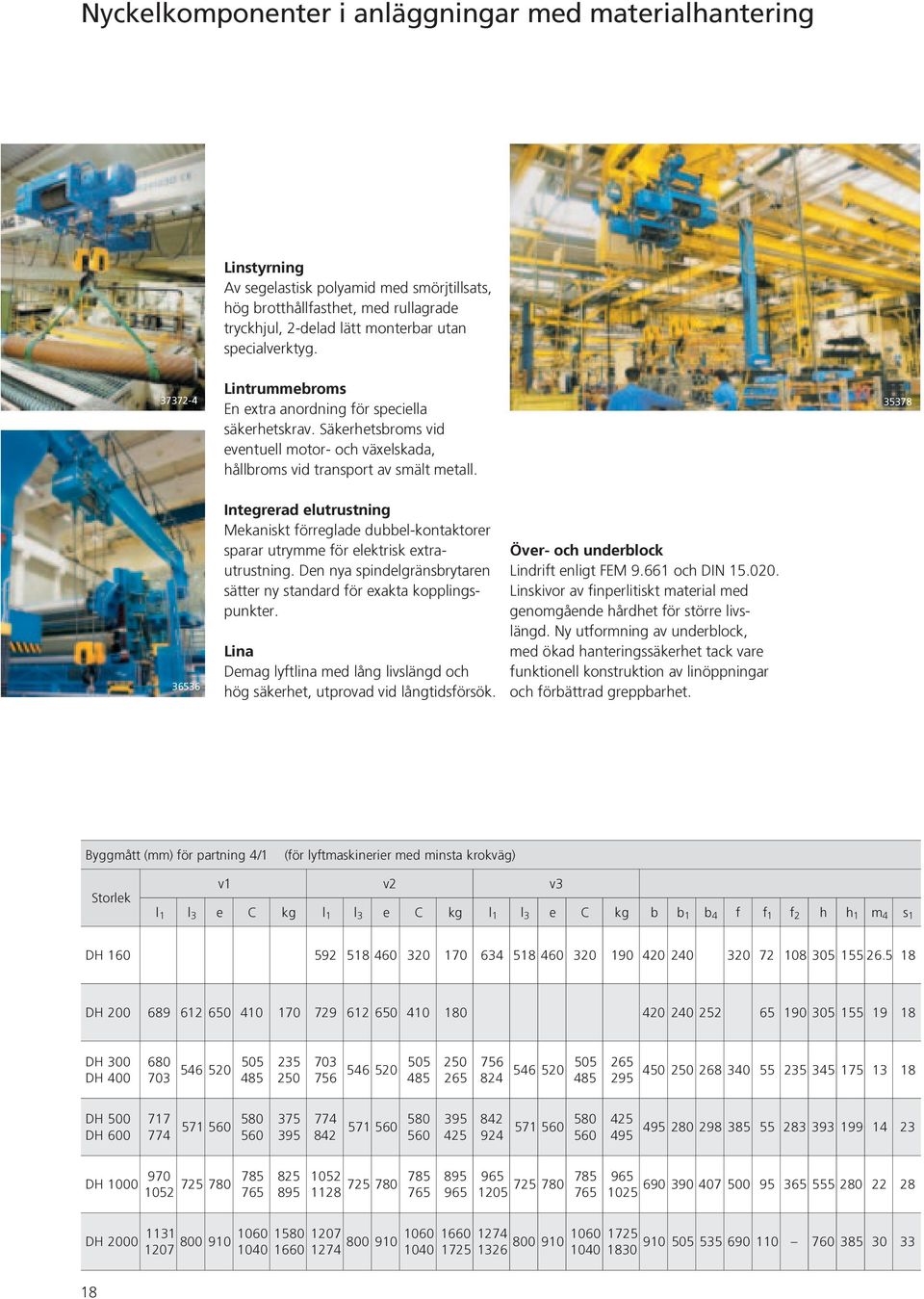

20 Nyckelkomponenter i anläggningar med materialhantering Linstyrning Av segelastisk polyamid med smörjsats, hög brotthållfasthet, med rullagrade tryckhjul, 2-delad lätt monterbar utan specialverktyg Lintrummebroms En extra anordning för speciella säkerhetskrav Säkerhetsbroms vid eventuell motor- och växelskada, hållbroms vid transport av smält metall Integrerad elutrustning Mekaniskt förreglade dubbel-kontaktorer sparar utrymme för elektrisk extrautrustning Den nya spindelgränsbrytaren sätter ny standard för exakta kopplingspunkter Lina Demag lyftlina med lång livslängd och hög säkerhet, utprovad vid långtidsförsök Över- och underblock Lindrift enligt FEM och DIN Linskivor av finperlitiskt material med genomgående hårdhet för större livslängd Ny utformning av underblock, med ökad hanteringssäkerhet tack vare funktionell konstruktion av linöppningar och förbättrad greppbarhet Byggmått (mm) för partning 4/1 (för lyftmaskinerier med minsta krokväg) Storlek v1 v2 v3 l 1 l 3 e C kg l 1 l 3 e C kg l 1 l 3 e C kg b b 1 b 4 f f 1 f 2 h h 1 m 4 s 1 DH DH DH 300 DH DH 500 DH DH DH

21 Lastmätningsutrustningar Lastmätning och ökad säkerhet för bärande konstruktioner En rationell verkning kräver ett högt kapacitetsutnyttjande hos alla lyftanordningar Konstruktionen skyddas av ett överlastskydd, som föreskrivs i enlighet med EU-maskindirektivet Tillförlitlig funktion över hela området av max last även vid krävande drift Mekanisk lastmätning Gränslastbrytare MGS med mekaniskt arbetande mikrobrytare och utvärderingselektronik MKA-2 för överlastskydd och överlastbrytning Maximal brytpunktsavvikelse ± 2,5%, baserat på 2 x 10 6 lastcykler Elektronisk lastmätning Mätstav med brygga av trådtöjningsgivare, frekvensgivare FGB och frekvensutvärderare FAW-1 för överlastskydd och överlastbrytning Elektroniken möjliggör lastbegränsning, summamätning och frånkoppling vid slaklinebildning Som behör står dessutom förfogande en digital lastdisplay med överslagsangivelse av hanteringskapaciteten Tre siffrors digital display antingen som ANZ-1 i manöverdon DST eller som hytt-display ANK-1 i manöverhytt eller som stordisplay ANG-1 (sifferhöjd 120 mm) Lastspektrummätare Lagstiftaren föreskriver att för lyftmaskinerier måste den årligt förbrukade nyttotiden (SWP) räknas fram Lastspektrummätaren WLK-1 eller FWL möjliggör en enkel och exakt framräkning av resterande livslängd Ytterligare information Lastmätningsdon på lyftmaskinerier Prospekt Lastmätningsdon FGB-1(2)/FAW-1/FWL Beskrivning och anvisningar Lastmätningsdon MGS/MKA-2 Beskrivning och anvisningar Lyftmaskinerier med kryplyft Lindragkraft % Last 110 % Lyftmaskinerier utan kryplyft % Lindragkraft Last 110% Funktion med Dematik FGB/FAW-1 Överlastbrytning Vid lyftmaskinerier utan kryplyft försvårar dynamiska krafter en noggrann mätning av lasten De roterande massorna hos drivanordningen behöver en viss bromstid sastående Därigenom kan, beroende på bromstid, last, GD 2 och elasticitet hos den bärande konstruktionen, lasten lyftas från marken eller kan en högre belastning uppträda Efter frånkoppling är endast sänkning möjlig 12,5 0 Lyft Huvudlyft Kryplyft 0 TM Tid Tid 0 Lyft Huvudlyft 0 Tid Tid Överlastsäkring Efter tryck på knappen för huvudlyft mätes vid lyft av lasten kontinuerligt lastens storlek via lindragkraften Ifall belastningen är < 12,5% av nominell last, går lyftmaskineriet upp med huvudhastigheten Ifall belastningen uppnår 12,5%, sker automatisk omkoppling kryphastighet, varvid samtidigt mättiden T M startar Ifall belastningarna inom mättiden uppnår >110% av nominell last, frånkopplas också kryplyft endast sänkning är härefter möjlig Vid belastningar > 12,5% < 110% frigöres huvudlyft åter efter mättidens utgång 19

22 Manöverdon DSK För direkt- eller kontaktorstyrning Hängande manöverdon DSK för hög omkopplingsprestanda, för att styra maskiner, dock företrädesvis för golvstyrning av lyftmaskinerier Genom snedhäng av manöverdonet och genom ergonomiskt utformat hölje säkerställs bekväm hantering i naturlig kroppsställning Höljet består av högvärdig termoplast med hög stöt- och slaghållfasthet, beständigt mot bränslen, havsvatten, fetter, oljor och alkalier Kopplingselementen är mekaniskt förreglade Nödstopps kopplingselement CBDN Samtidig 2-polig koppling vid direktstyrning Ställvägar och ställkrafter enligt DIN hållkrafter < 8 N Tillåten omgivningstemperatur för gummi- och termoplastdelar 25 C + 70 C Skyddskapsling enligt VDE Kapslingsklass IP 55 enligt DIN 40050, IP 65 på förfrågan Symbolskyltar Storlek/typ Kabel Best -nr Inbyggda kopplingselement Vikt m Ledare x mm² Antal Ty p kg Ytterligare information Prospekt Tekniska data Nödstopp Nödstopp SD K 3 DP1 SD K 3 DP2 Nödstopp DSK 3 SP 1 Nödstopp DSK 3 SP , 540 0, CB DN 1,040 1, ,500 2, CB D 1 1,950 6 x 1,5 3, ,400 4, ,860 6, , , 570 0, CB DN 1,070 1, ,680 2, CB D 2 2,210 8 x 1,5 3, ,810 4, ,390 6, , ,520 0, CB DN 1,020 2, CB S 1 1,930 3,8 4 x 1, ,480 4, ,840 6, , ,550 0, CB DN 1,050 3, CB S 2 2,700 6 x 1,5 4, ,200 6, ,300 Direktstyrning Kontaktorstyrning 20

23 Manöverdon DST Direktstyrning eller kontaktorstyrning Hängande manöverdon DST i fyra storlekar för styrning av maskiner och anläggningar, dock företrädesvis för golvstyrning av lyftmaskinerier och kranar Med olika typer av kopplingselement kan drivanordningar 5,5 kw motoreffekt styras direkt, större effekter över kontaktorstyrning Förutom standardutförandet kan manöverdonet förses med ytterligare 6 kopplingselement Genom ihopkoppling av 2 manöverdon DST erhåller man upp 18 funktionsknappar Vägghållare för DST 3, 6, 7, 9 För användning t ex i kylhus kan DST levereras i uppvärmt utförande Höljena är av stöt- och slagfast glasfiberförstärkt polyester, beständiga mot sprit, eter, bensin, terpentin, bensen, fetter, oljor, utspädda syror och alkalier Hanteringen av manöverdon DST är bekvämt tack vare ergonomisk utformning av höljet och samtidig tvåstegs koppling med spiralfjädrar Den är dessutom säker med tvångsöppnande av förreglingskontakterna hos kopplingselementen Ställvägar och ställkrafter enligt DIN 33401, hållkraft < 8 N Tillåten omgivningstemperatur: gummi- och termoplastdelar 25 C + 70 C, hus 40 C +150 C Höljena är svårantändliga och självsläckande Skyddskapslad enligt VDE 0100 Kapslingsklass IP 65 enligt DIN Ytterligare infomation Prospekt Tekniska data Typ av styrning Nödstopp Direktstyrning Kontaktorstyrning Manöverdon DST Lyftmaskineri 1) K opplingskombinationer Trallåkning Hastigheter Kranåkning Best -nr 3 DZO DZO DZP DZO DZO DZP SO SP SP SO SP SP 22 BE SP SP 222 BE SP 222 BE DST 3 DST 9 DST 6 DST ) Ytterligare kopplingskombinationer kan levereras från lager 21

24 Manöverdon DSE För kontaktorstyrning Hängande manöverdon DSE för kontaktorstyrning av maskiner, dock företrädesvis för golvstyrning av lyftmaskinerier och transportanläggningar Manöverdonet har ett bågformat ergonomiskt riktigt hölje för bekväm hantering i naturlig kroppsställning Symbolskyltar 22 Storlek Best -nr Nödstopp DSE 8 P Nödstopp DSE 8 P Nödstopp DSE 8 P DSE 8 P22 BE Nödstopp DSE 8 P Nödstopp DSE 8 P Nödstopp DSE 8 P DSE 8 P212 BE Nödstopp DSE 8 P DSE 8 P222 BE Förenklat montage Kretskort med central anslutning, ingen intern kabeldragning i höljet Montage av kopplingselementen genom insticksutförande utan verktyg LCD-display för lastangivelse kan installeras Speciella kopplingselement kan också installeras, montage-ø 16 mm Kopplingselement ESEN (Nödstopp) utan språngfunktion med tvångsseparation av öppnarkontakterna Inbyggda kopplingselement Antal Storlek ESE N ESE 1 ESE N ESE 2 ESE 1 ESE N ESE 2 ESE N ESE 2 SE 2 BE ESE N ESE 1 ESE N ESE 2 ESE 1 ESE N ESE 2 ESE 1 ESE N ESE 2 ESE 1 SE 2 BE ESE N ESE 2 ESE N ESE 2 SE 2 BE 1) E 1) E 1) E Vikt kg 0,71 0,71 0,71 0,71 0,75 0,75 0,75 0,75 0,75 0,75 Tvångsöppnande av förreglingskontakterna hos kopplingselementen, samtidig styrning av motsatta rörelseriktningar utesluten Hölje av högvärdig termoplast, hög stöt- och slaghållfasthet Skyddskapsling enligt VDE 0100 del 410, avsnittt 6 2 Ställvägar, -krafter enligt DIN 33401, hållkraft < 8 N Standard kapslingsklass IP 65 enligt DIN VDE 0470 T 1 Svårantändligt hölje, klimat- och korrosionsbeständigt Beständigt mot bränslen, havsvatten, fetter, oljor och alkalier Tillåten omgivningstemperatur: gummi- och termoplastdelar 25 C + 70 C Dragavlastning som standard över stållina med polyamidöverdrag (2 TY-kabel) Förbättrad slaghållfasthet genom elastisk gummikåpa Ytterligare information Prospekt Tekniska data ) BE = dubbelt kopplingselement, 2-stegs TILL, 1-stegs FRÅN

25 Infrarörd styrning Dematik IR För obunden styrning av anläggningar och maskiner Upp 7 x 2 knappar i en- resp tvåstegsutförande med tydlig avgränsning plus nödstopps- och signalknapp Nyckelbrytare som säkring mot obefogad användning Vägghållare för sändare med integrerad induktiv laddning Sändarräckvidd 40 m vid < 1000 Ix omgivningsljus; spänningsförsörjning sändare via MH-batteriblock med snabbkopplingsdon Batterikapacitet räcklig för 5 tim Varaktig drift, statusindikator med 3 LED Adresskodning för samtidig drift av max 32 sändare i ett avgränsat område utan inbördes påverkan Styrning av en anläggning efter val med max 6 sändare med övervakad sändaromkoppling möjlig (flersändardrift) Kan också levereras som komplett sats för inbyggnad med behör (IR 10) för komplettering av krananläggningar Sändarvikt ca 400 g (IR -16) inkl batteri Kapslingsklass IP 65 Omgivningstemperatur 20 C + 70 C Ytterligare information Prospekt Tekniska data Handsändare IR 6 Handsändare IR 10 Handsändare IR 16 IR-effektdel LED /Stopp Laddningsstatus Steg 1: Signal Steg 2: Kontroll av ändbrytare IR-effektdel } LED /Stopp Vardera 1 tvåstegs knapp,1-2 och 3-4 förreglade mot varandra Stopp Sänk Vänster Tillbaka Laddningsstatus Specialfunktion 1 IR-effektdel F1 F2 LED / Stopp Lyft Höger Fram Stopp Frigöringsknapp eller specialfunktion 2 1 St:Signal 2 St:Kontroll av ändbrytare Laddningsstatus Vardera 1 tvåstegs knapp, ej förreglad 1 St:Signal 2 St:Kontroll av ändbrytare 1 2 } } Vardera 1 tvåstegs knapp, 1-2, 3-4, 5-6 förreglade mot varandra Vardera 1 enstegs knapp, ej förreglade Vid flersändardrift Knapp 10 = frigöringsknapp Stopp Batteri Nyckelbrytare Batteri Nyckelbrytare Batteri Nyckelbrytare 23

26 Radiostyrning RC-10 Fördel: Särskilt i industriområden finns det i mottagarens närområde en högre beläggning av de lediga frekvenserna; möjlighet frekvensbyte erbjuder därmed de bästa förutsättningarna för ostörd sändning och mottagning Radiostyrning RC-10 för trådlös styrning av krananläggningar, maskiner, medbringarvagnar etc Radiostyrningen RC-10 förfogar över möjligheten variabel frekvens vid radiodrift Operatören växlar sändningsfrekvensen med en knapptryckning, Sammanlagt finns 67 sändningskanaler att gå Handsändare Ergonomisk handsändare med väska Sändningseffekt ca 10 mw; räckvidd ca 100 m 10 knappar; därav 6 tvåstegs Säkring mot obefogad användning med elektronisk nyckeln Väggfäste för handsändare med integrerad induktiv laddningsutrustning (IP65) Spänningsförsörjning hos handsändare över NiMH-batteriblock med stickkontakt, 100 % fritt från kadmium och kvicksilver Batterikapacitet räcklig för 4 tim kontinuerlig drift eller enskiftsdrift med 50 % ED Laddningsmätare batteri över LED, varning vid urladdat batteri med LED och akustisk signal Kapslingsklass hos sändare IP65 Sändarens vikt inkl batteri ca 500 g Mottagare Hus av syntetmaterial IP 65 Servicevänlig konstruktion med plug in-kort Antenn integrerad i huset Reläutgångar Automatisk frekvensavsökning Omgivningstemperatur från o C Tillstånd för de flesta länder Ytterligare information Prospekt Tekniska data Handsändare Mottagare 309 LED Elektronisk nyckel I/O Markering Sändare TILL Sänk Lyft Vänster Höger Tillbaka 1 St: Signal 2 St: Kontrollera ändbrytare Framåt Stopp Leveransomfattning: kompl set (best -nr ) Specialfunktion 1 Specialfunktion 2 1 RC-E 10 mottagare V 50/60 Hz 1 RC-H 10 handsändare 2 batterier (6 V) 1 laddningsstation (batteri, 230 V 50/60 Hz) 1 bruksanvisning 1 märkfolie för handsändare (RC-H 10) 1 märkskylt (s/v) 1 märkskylt (7 segment, gul) 24

27 Stop Demag joystick-radiostyrning RC-J Demag joystick radiostyrning RC-J Framför allt för styrning av mer komplexa treaxlade kranar eller andra, mångsidigt utvecklade maskiner Joystick-radiostyrningen RC-J utmärker sig speciellt genom följande: Sammanlagt 67 radiokanaler på F-bandet kan utnyttjas, varvid byte av frekvens sker med en enkel knapptryckning Radiostyrningen medger störningsfri drift även i tättbebyggda områden med hög frekvensbeläggning Via PWM-gränssnittet för varje axel kan mottagaren också få styrkommandon som analoga signaler Härigenom kan Demag lyftdon DHES och Demag åkverk Indrive, som är utrustade med frekvensomriktare, manövreras steglöst och störningsfritt Handsändare (Standard-Variant) Snabb och optimal betjäning genom säker och bekväm bärbar sändare med en 2- och en 1-axlig joystick, stoppknapp och 4 ytterligare knappar 3 fritt beläggningsbara funktioner Omkopplare för kran/trallomkoppling Sändningsräckvidd ca 100 m Batterikapaciteten räcker för 8 timmars drift Extra batteri ingår i leveransen Kapslingsklass IP 65 Vikt inkl batteri ca g Mottagare (Standard-Variant) Hus av syntetmaterial IP utgående reläer plus stoppfunktion (nödstopp), 4 utgående reläer för höj/sänk PWM-gränssnitt för varje axel Mixad drift från omriktare- kontaktorstyrning möjlig i varje kombination Integrerad BE-funktion (funktion för att förhindra generatorisk bromsning hos åkverk) och SGDM-funktion (-/frånkopplingsfördröjning, tippskydd) Omgivningstemperatur C Tillstånd för anmälnings- och avgiftsfri drift i de flesta europeiska länder Specialutförande Kundspecifika utföranden med extra kopplingselement, text enligt kundens önskemål Ytterligare information Prospekt Tekniska data Sändare RC-J standardutförande RC-J specialutförande Stop

28 Strömförsel Hängkabel-strömförsörjning KBK 0/25/ Hängkabelsystem KBK KBK lättlastsystem lämpar sig också för självmontage av strömförsel Hängkabel med runt eller platt tvärsnitt ledes utan problem strömförbrukare vid telferbanor och kranar Dessutom kan rälprofilen användas för uppbyggnad av mindre transportanläggningar Löpvagnarna är underhållsfria, med låg bullernivå och löper korrosionsskyddat i rälprofilen De kan belastas 100 kg per kabelvagn Typ av strömförsel KBK 0 KBK 25 KBK 100 Kapslingsmaterial Spänning max (V) AL ST beroende på rund- eller plattkabeltyp ST Ytterligare information Hängkabel-strömförsel KBK 0, KBK 25, KBK 100 Tekniska data Kabeltvärsnitt (Cu/mm²) Kontinuerlig ström I vid100% ED (A) Antal ledare Omgivningstemperatur max varaktigt ( C) Upphängningsavstånd max (mm) N beroende på rund- eller plattkabeltyp beroende på beroende på 20 kabeltvärsnittt kabeltyp Böjningsradie min (mm) Monteringsläge Kapslingsklass vid horisontellt montage Strömavtagare/kabelvagn horisontell beroende på installationsmaterial Banprofiler KBK 0KBK ,5 50,5 KBK ,5 40,5 Spänning U max (V) beroende på kabeltyp Åkhastighet (m/min) Max last max (kp)

29 Strömskenor och enkelledare För mobila strömförbrukare DKK Compact Line DCL Kompakt strömskena för 4 7 poler Beröringsskydd IP 23 eller IP 24 med tätningsläpp Skruvanslutningsteknik för säker strömöverföring Integrerad kompensation för utvidgning, inga speciella element för termisk kompensation av utvidgning erforderliga Monteringsvänlig; samtliga komponenter levereras färdigmonterade Enkelt utbyte av strömavtagarvagn eller av kompletta raka skenor Kompakt strömskena DKK Platssparande strömskena för 4 eller 5 poler Hög termisk och mekanisk hållfasthet med aluminiumhus Hög elektrisk säkerhet, enkelisolatorer Strömskenorna lätt gängliga tack vare tvådelat hus Säkerhetsströmskena (skydd mot fällig beröring IP 23) Enkelledare DEL Hög elektrisk säkerhet tack vare stora luft- och krypavstånd Enkelt montage med färdigkompletterade komponententer Servicevänlig: Strömskena och strömavtagare är väl synliga Olika upphängningsmöjligheter Montage av initiatorer möjligt Kurvstycken från radie 500 mm DEL Ytterligare information DCL Prospekt Tekniska data DKK Prospekt Tekniska data DEL Prospekt Tekniska data ) S trömskena 2 DE L DKK DCL ) S trömavtagarvagn 2 DE L DKK DCL Kapslingsmaterial PVC Alu PVC Spänning max (V) Normallängder m 6 1 eller 4 1 eller 4 Spänning 1000 V max V ~ max V ~ max Belastning vid 100% ED (A) Anslutningstvärsnitt max mm² (A) ) 2) ) Antal ledare Tvärsnitt hos strömskena C u/mm² Omgivningstemperatur C Minsta kurvradie (mm) Upphängningsmm avstånd max Kapslingsklass (med tätningsläpp) 1 4 eller polig 25, 50 10, 16, 20, 30, 50, 70 10, 15, 25, 38, (10, 16, 20 och 30 mm²) IP 23 I P 23 IP 23 (24) Avsäkring max (A) bis 100 Åkhastighet (m/min) max (raksträcka) (raksträcka) 1) Anslutningskabel med PG 16 eller 21-förskruvning, anslutningstvärsnitt för manöverkabel 1,5 mm 2 2) Specfikationerna i bruksanvisningarna skall ovillkorligen beaktas 27
