1 Servicemanual för operatör VIMEK 630 Revision A Huvudkontor Lidvägen 11 Tel: +46(0) SE Vindeln Fax: +46(0)

2 Service och underhåll Underhåll... 3 Säkerhet... 3 Allmänt... 3 Daglig kontroll... 4 Åtdragningsmoment... 5 Svetsning Smörjpunkter Pendelaxel Drivknutar Kedja bakvagn Kedja framvagn Kedja växellåda Gliddel gasring Växelaxel Flexkopplingar bakvagn Drivknutar vagn Flexkoppling vagn K-axel Boggie Pendelaxel Bak Stödben Rotator/Länk Grip Kran Kranpelare Kran/Länk Hjullager vagn Bultförband Hjul traktordel Styrled Hjul vagnsdel Kranpelare Stödben Kranarm Motorfäste Banke Boggielagring vagn Motor Slangar Oljor Motorolja Hydraulolja Växellådsolja Slutväxel Vinkelväxel Vinkelväxel, vagnsdel Filter Motoroljefilter Hydrauloljefilter Bensinfilter Luftfilter Bromssystem Färdbroms Parkeringsbroms Transmission Variator Variatorrem Däck Lufttryck Kedjor Sträckning av kedja fram Sträckning av kedja bak Sträckning av kedja vinkelväxel Batteri Allmänt Laddning Batteribyte Hydraulik Allmänt Säkerhetsutrustning Brandsläckare

3 Underhåll Säkerhet Beakta alla säkerhetsbestämmelser som finns i maskinens instruktionsbok. Extra viktig information i denna servicemanual är markerade med nedanstående symboler: Allmänt Risk för skada på person eller egendom Avbryt omedelbart pågående arbete. Viktig information För att maskinen skall fungera problemfritt och få en lång livslängd skall service och underhåll utföras enligt de instruktioner som finns i denna servicemanual. Utför regelbunden smörjning enligt kapitel Underhållsschema. Besvärliga förhållanden kan förkorta serviceintervallen. Var uppmärksam på slitage och förhållanden som kan leda till maskinskada. Hydraulikkomponenter är känsliga mot föroreningar. Var mycket noga med renlighet vid service på hydraulkomponenter. Sanera eventuella läckage omedelbart för att undvika skador på omgivningen. Utbytta oljor, kylarvätska, batterivätska mm lämnas till närmaste återvinning/deponi. Använd gärna miljöanpassad diesel. Stäng alltid av motorn vid allt service- och underhållsarbete på maskinen. Säkerställ att motorn på inga villkor kan startas oavsiktligt. Säkra maskindelar vid underhåll, risk för allvarlig klämskada Försäkra er om att kranen och maskinen är parkerad i ett läge där inga delar av kranen eller maskinen kan komma i rörelse, risk för allvarlig personskada. Fel som upptäcks skall åtgärdas före fortsatt körning om risk för person- eller egendomsskada föreligger! Vid tveksamhet om eventuell åtgärd vid daglig tillsyn, skada eller större reparation kontakta VIMEK:s återförsäljare eller serviceorganisation. 3

4 Daglig kontroll Inspektera dagligen maskinen och kranen med hänsyn till säkerhet och funktion. Daglig tillsyn, smörjning och enklare reparationer kan utföras av föraren. Var extra uppmärksam på: Yttre märkbara defekter eller förändringar, t.ex. sprickor eller skador i bärande delar. Läckage från hydraulsystem, skador på slangar eller ledningar. Läckage från motor. Vid dammiga förhållanden ska luftfilter kontrolleras dagligen. Se avsnitt 5.4 Kontrollera dagligen följande punkter: Oljor Bromssystem Hydraulik 11.1 Säkerhetsutrustning

5 Dimension Servicemanual Vimek 630 Åtdragningsmoment Åtdragningsmoment i Nm Hållfasthetsklass M6 3, M8 8, M M M M M M M Svetsning Svetsarbete på maskin som omfattas av garanti skall ske efter VIMEK:s instruktioner. Vid svetsarbete på maskin eller kran skall följande åtgärder vidtas: Koppla från batteriets +pol. Se till att fungerande brandsläckningsutrustning finns tillgänglig. Rengör ordentligt runt svetsområdet för att eliminera brandrisk. Anslut jordkabeln så nära svetsstället som möjligt. För reparationssvetsning av drivband och kedjor se separat manual. 5

6 1 Smörjpunkter Som smörjmedel rekommenderas ett fett avsett för glidlager på entreprenad maskiner. Fettet skall klara höga tryck, stötbelastningar och behålla sina smörjande egenskaper i temperaturintervallet -25 C till +50 C. Använd ett litiumfett med EP-tillsats. Avlasta led innan smörjning. Pumpa 2-3 pumpslag i varje smörjnippel. Är det svårt att få in fettet kan det underlätta att leden rörs fram och tillbaka. Byt alltid ut täta eller trasiga smörjnipplar. 1.1 Pendelaxel 1 smörjpunkt. 2-3 pumpslag/nippel. 1.2 Drivknutar 2 smörjpunkter (1 på varje sida) 2-3 pumpslag/nippel. 6

7 1.3 Kedja bakvagn 1 smörjställe (hela kedjan). 1.4 Kedja framvagn 1 smörpunkt (hela kedjan). 1.5 Kedja växellåda 1 smörjpunkt (hela kedjan). 1.6 Gliddel gasring 1 smörjpunkt (drag bak damasken försiktigt för hand och spraya). 7

8 1.7 Växelaxel 2 smörjpunkter. Spraya på axel enligt pilarna. 1.8 Flexkopplingar bakvagn 5 Smörjpunkter. Spraya flexkopplingarna. 1.9 Drivknutar vagn Demontera skyddsplåt. 2 smörjpunkter. 2-3 pumpslag/nippel Flexkoppling vagn Demontera skyddsplåt. 1 smörjpunkt. Spraya flexkoppling. 8

9 1.11 K-axel smörjpunkter. 2-3 pumpslag/nippel i knutarna. Fetta in kopplingarna och axlarnas glidytor Boggie 2 smörjpunkter (1 på vardera sida) 2-3 pumpslag/nippel Pendelaxel Bak 1 smörjpunkt. 2-3 pumpslag. 9

10 1.14 Stödben 4+4 Smörjpunkter. 2-3 pumpslag/nippel Rotator/Länk 2 smörjpunkter. 2-3 pumpslag/nippel Grip 9 smörjpunkter. 2-3 pumpslag/nippel. 10

11 1.17 Kran Kranpelare 3 smörjpunkter. 2-3 pumpslag/nippel. Smörj kugghjul och kuggstång i den mån du kommer åt Kran/Länk 8 smörjpunkter. 2-3 pumpslag/nippel Hjullager vagn Kontrollera dagligen att kapslarna är oskadade. 4 smörjpunkter. Knacka loss navkapslar på hjulen och fyll på med fett i kapseln. 11

12 2 Bultförband Se avsnitt Åtdragningsmoment för rätt åtdragningskraft. 2.1 Hjul traktordel Kontrollera: 5 st. Hjulbultar (4x) M12. M12, 5 st. 2.2 Styrled Kontrollera: 2 st. M14 skruvförband (1 på var sida) M12, 1 st. 12

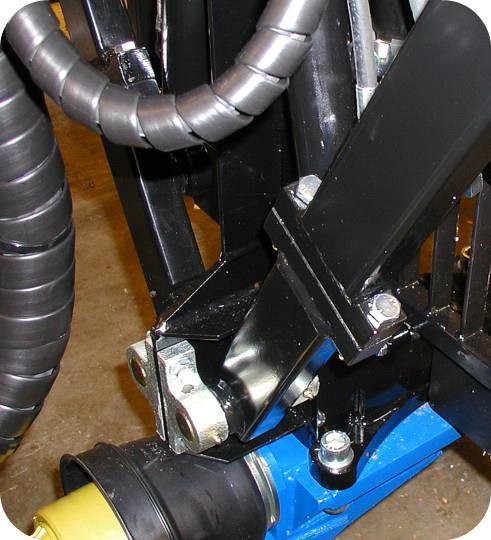

13 2.3 Hjul vagnsdel Kontrollera: 5 st. Hjulbultar (4x) M12. M12, 5 st. 2.4 Kranpelare Kontrollera: 4 st. M12. M12, 4st 2.5 Stödben Kontrollera: st. M12 M12, 2 st. M12, 2 st. M12, 2 st. 13

14 2.6 Kranarm Kontrollera: 12 st. M12. M12, 6st. M12, 6st. 2.7 Motorfäste Kontrollera: Bultar till motorfäste 4 st. M Banke Kontrollera: 8 st. (4 på varje banke) M16. M12, 4 st. 2.9 Boggielagring vagn Kontrollera: 4st M8. M8, 2 st. 14

15 3 Motor Detta är endast ett fåtal utvalda servicepunkter för motorn. För fullständiga service- och underhållsinstruktioner se motorns separata manual! 3.1 Slangar Kontrollera: Bränsleslang, med avseende på sprickbildningar läckage. Byt vid behov. 15

16 4 Oljor Gammal olja skall alltid hanteras och deponeras enligt gällande regler. Var noga med renlighet för att undvika tillförsel av smutspartiklar i systemet. Oljorna i en varmkörd maskin kan vara mycket varma. Risk för brännskada. För rätt mängd och typ av olja, se instruktionsbok. 4.1 Motorolja Kontroll: Placera maskinen horisontalt. Kontrollera oljenivån före start eller minst 5 minuter efter stopp. Ta ur oljestickan, torka ren från olja och sätt tillbaka den. Ta ur oljestickan igen och avläs oljenivån på stickan. Fyll på olja vid behov. Vänta 5 minuter innan ny kontroll. Byte: Varm motor underlättar tömning av olja. Skruva bort oljepluggen under oljetråget och samla upp den gamla oljan. Byt oljefilter (Se kapitel 6.1) Skruva tillbaka oljepluggen och fyll ny olja. Se Teknisk data för rätt mängd olja. Kontrollera att oljenivån når upp till övre märke på oljestickan. Kontrollera att inget läckage förekommer runt oljepluggen och filtret. Oljepåfyllning Oljeplugg Oljesticka 16

17 4.2 Hydraulolja Gör kontinuerligt oljeanalys via din oljeleverantör för att säkerställa oljans kondition. Byt vid behov. Fyll alltid olja genom ett filter. Kontroll: Öppna tanklocket och kontrollera att rätt mängd olja finns. Fyll på vid behov. Byte: Skruva bort oljepluggen under hydrauloljetanken och samla upp den gamla oljan. Skruva tillbaka oljepluggen. Fyll ny olja. Se Teknisk data för rätt mängd olja och typ. Kontrollera oljenivån på nivåröret. Kontrollera att inget läckage förekommer. Påfyllnad Hydrauloljetank Oljeplugg 17

18 4.3 Växellådsolja Kontrollera oljenivå var 40:e timme. Oljan ska nå 100mm ovanför växellådsbotten (nivån kontrolleras vid påfyllningsplugg). Byte: Placera maskinen horisontalt. Ta bort bakre skyddsplåten. Skruva bort oljeplugg (magnetplugg) på växellådan och samla upp den gamla oljan. Metallspånor på magneten kan tyda på växellådsskador. Kontakta VIMEK återförsäljare för bedömning. Skruva tillbaka oljepluggen. Fyll på ny olja. Se Teknisk data för rätt oljevolym och typ. Kontrollera att inga läckage förekommer. Påfyllnad 4.4 Slutväxel Placera maskinen i ett horisontalt läge. Skruva bort avtappningspluggen och samla upp den gamla oljan. Skruva tillbaka avtappningspluggen. Fyll på ny olja Se Tekniska data för rätt oljevolym och typ. Kontrollera att inga läckage förekommer. oljeplugg Påfyllnad Avtappning 18

19 4.5 Vinkelväxel Kontroll: Lossa nivåpluggen. Oljenivån skall vara upp till nivåpluggen. Fyll på vid behov. Nivåplugg 4.6 Vinkelväxel, vagnsdel Vid kontroll och påfyllning av olja i axel måste skyddsplåten demonteras. Kontroll: Kontrollera med mätsticka oljenivån i vinkelväxeln. Ca halva huset ska vara fyllt med olja. Fyll på vid behov. Påfyllnad 19

20 5 Filter Var noga med renlighet för att undvika tillförsel av smutspartiklar i systemet. 5.1 Motoroljefilter Filterbyte: Lossa filtret med en oljefiltertång. Torka upp ev. oljespill. Rengör monteringsytan. Stryk olja på det nya filtrets packning. Dra åt det nya filtret för hand. Använd ej filtertång. Kör motorn en stund. Kontrollera oljenivån. Fyll på vid behov. Kontrollera att inget oljeläckage runt filtret förekommer. Oljefilter 5.2 Hydrauloljefilter Filterbyte: Demontera kåpan som skyddar ventilpaket. Lossa filtret med en oljefiltertång. Torka upp ev. spill. Stryk olja på det nya filtrets packning. Dra åt det nya filtret för hand. Använd ej filtertång. Hydrauloljefilter 20

21 5.3 Bensinfilter Filterbyte: Kläm ihop bensinslangen för att undvika onödigt spill Lossa filtret. Var noga med renligheten. Montera ett nytt filter. Bensinfilter 5.4 Luftfilter Filterbyte: Kom åt filtret genom att lyfta på de 2 grå fästena och ta bort locket. Rengör filtret. Kontrollera: Att inga skador finns på filtret. Byt vid behov. Lock Fäste Fäste 21

22 6 Bromssystem Lufta bromssystemet om bromsarna känns svaga eller svampiga. 6.1 Färdbroms Kontrollera: Bromsverkan. Justera vid behov. Luftnippel position Luftnippel 6.2 Parkeringsbroms Kontrollera: Bromsverkan. Justera vid behov. Justering: Justera på skruven som visas på bilden nedan. Se till att bromsen inte ligger på när parkeringsbromsen är urkopplad. Justerskruv 22

23 7 Transmission 7.1 Variator Variatorernas skick är avgörande för att maskinens drift skall fungera önskvärt. Minskning av dragförmåga kan vara relaterat till variatorn Primär variator 2. Sekundär variator 3. Variatorrem Vid allt arbete med variatorerna säkerställ att motorn ej kan startas. Klämrisk! 7.2 Variatorrem Variatorremmens bredd får ej understiga 29mm Remmen ska ej gå att trycka ihop mer än att måttet mellan remmens övre och nedre del är mindre än 100 mm (se bild nedan) Byte av variatorrem görs utan verktyg för att undvika skador på variatorskivorna. Böj eller bryt aldrig remmen mer än nödvändigt. Vid montering av ny rem skall den köras in för att ge bästa slityta och därmed längre livslängd. 100mm 23

24 Kontrollera: Att variatorskivorna och remmen rena och fri från fett och olja. Rengör vid behov. Remmens nötning. Byt vid behov. Remmen med avseende på sprickbildning. Byt vid behov. Byte: Sära på sekundärvariatorns skivor för att underlätta rembytet. Gör detta genom att vrida den yttre skivan motsols och lyfta på remmen. Kräng sedan av remmen från sekundärvariatorn. Snurra variatorerna för att lättare få av remmen. För att sätta dit den nya remmen går du tillväga enligt bilderna

25 8 Däck 8.1 Lufttryck Kontrollera: Maskindeldel: 200 kpa (2 bar)/70 kpa (0,7 bar) Vagnsdel: 250 kpa (2,5 bar) 250kPa (2,5bar) 70kPa (0,7bar) ev. 200kPa (2bar) se instruktionsbok 25

26 9 Kedjor 9.1 Sträckning av kedja fram 1. Ta bort den främre bukplåten (1). 2. Ta bor den stora bukplåten (2) under maskinen, samt motorhuven Lossa 4 st skruvar (3) cirka ett varv. 4. Sträck lika mycket på bägge skruvarna (4). - Kontrollera kedjespänningen mellan främre axeln och växellådan. - Kedjen bör gå att trycka ihop ca 10mm Dra åt skruvarna (3). 6. Sätt tillbaka bukplåtarna och motorhuven. 26

27 9.2 Sträckning av kedja bak 1. Ta bort skyddsplåten mellan hydraul- och bränsletank (1) Lossa 4st skruvar (2) under bakaxeln ca ett varv. 3. Sträck lika mycket på bägge skruvarna (3). - Kontrollera kedjespänningen mellan bakre axeln och växellådan. - Kedjan bör gå att trycka upp ca 20 mm. 4. Dra åt skruvarna (2). 5. Sätt tillbaka skyddsplåten. 9.3 Sträckning av kedja vinkelväxel 1. Lossa bultar på vinkelväxel (1) 2. Justera/spänn kedja med skruv 2 och 3 så att du kan trycka ner kedjan (4) ca 5mm. Kontrollera att kedjan ligger i linje med kugghjulen

28 10 Batteri 10.1 Allmänt Batterisyra är starkt frätande. Kortslut aldrig batteripolerna. Explosionsrisk. Använd skyddskläder och skyddsglasögon vid arbete med batteri och batterisyra. Om batterisyra kommer på hud eller kläder, skölj med rikligt med vatten omedelbart. Vidrör ej batterikabelskorna då motorn går. Kontrollera: Batteriets fastsättning. Syranivå i batteri. Fyll på med destillerat vatten vid behov. Att poler och kabelskor skyddas ordentligt. Att batteripolerna ej oxiderat. Rengör vid behov. Använd kontaktfett på polerna Laddning Stäng av huvudströmbrytaren. Ta först bort kabelskon från minuspolen, sedan från pluspolen. Anslut laddningsutrustning enligt batteriladdarens manual. Återmontera i omvänd ordning. Använd kontaktfett på polerna Batteribyte Skruvhatt Batteri Stäng av huvudströmbrytaren. Ta först bort kabelskon från minuspolen, sedan från pluspolen. Lossa klämfästet genom att skruva på hattarna. Ta ur batteriet. Montera nytt batteri. Återmontera i omvänd ordning. Använd kontaktfett på polerna. 28

29 11 Hydraulik 11.1 Allmänt Kontrollera dagligen: Att inget läckage i systemet förekommer. Åtgärda vid behov. Att inga skadade/trasiga slangar eller kopplingar förekommer. Byt vid behov. 12 Säkerhetsutrustning 12.1 Brandsläckare Kontrollera: Bäst före datum. Kontrollera dagligen: Trycket i brandsläckaren. Släckarens manometer skall ligga inom grön markering. 29

30 1:a service 40 tim. 80 tim. 160 tim. 320 tim. 640 tim tim. / Årligen Separat manual Servicemanual Vimek 630 Underhållsschema 1:a service ska göras efter 100 timmar. Ett X i rutan under 1:a service betyder att servicepunkten ska gås igenom enl. instruktioner. Nästa X anger serviceintervallen för densamma. I vissa fall är det fler än 2 X, då anger det andra X:et tiden för andra service osv. Det avslutande X:et anger slutliga serviceintervallen. Längsta serviceintervall oavsett angivet timantal är 1 år. 1. Smörjpunkter 1.1 Pendelaxel* X X 1.2 Drivknutar* X X 1.3 Kedja bakvagn** X X 1.4 Kedja framvagn** X X 1.5 Kedja växellåda** X X 1.6 Gliddel gasring*** X X 1.7 Växelaxel** X X 1.8 Flexkopplingar bakvagn** X 1.9 Drivknutar vagn* X X 1.10 Flexkoppling vagn** X 1.11 K-axel* X X 1.12 Boggie* X X 1.13 Pendelaxel bak* X X 1.14 Stödben* X X 1.15 Rotator/Länk* X X 1.16 Grip* X X Kranpelare* X X Kran/Länk* X X 1.19 Hjullager vagn* X X 2. Bultförband 2.1 Hjul maskindel X X X 2.2 Styrled X X X 2.3 Hjul vagnsdel X X X 2.4 Kranpelare X X X 2.5 Stödben X X X 2.6 Kranarm X X X 2.7 Motorfäste X X X 2.8 Banke X X X 2.9 Boggielagring vagn X X X 3. Motor OBS! Se separat manual för motor för fullständigt serviceschema! X 3.1 Slangar X X 30

31 1:a service 40 tim. 80 tim. 160 tim. 320 tim. 640 tim tim. / Årligen Separat manual Servicemanual Vimek Oljor 4.1 Motorolja X X 4.2 Hydraulolja Se kapitel Växellådsolja X 4.4 Slutväxel X 4.5 Vinkelväxel X 4.6 Vinkelväxel, vagnsdel X 5. Filter 5.1 Motoroljefilter X X 5.2 Hydrauloljefilter X X 5.3 Bensinfilter X X 5.4 Luftfilter X X 6. Bromsar 6.1 Färdbroms X X 6.2 Parkeringsbroms X X 7. Variator 7.2 Variatorrem X X 8. Däck 8.1 Lufttryck X X 9. Kedjor 9.1 Sträckning av kedja fram X X 9.2 Sträckning av kedja bak X X 9.3 Sträckning av kedja vinkelväxel X X 10. Batteri 10.2 Laddning X X *) Använd universal långtidsfettfett. **) Använd CRC Klisterolja eller likvärdig ***) Använd OK/Q8 silikonspray eller likvärdig. 31
