1 Servicemanual för operatör VIMEK 404T4 Revision A Huvudkontor Lidvägen 11 Tel: +46(0) SE Vindeln Fax: +46(0)

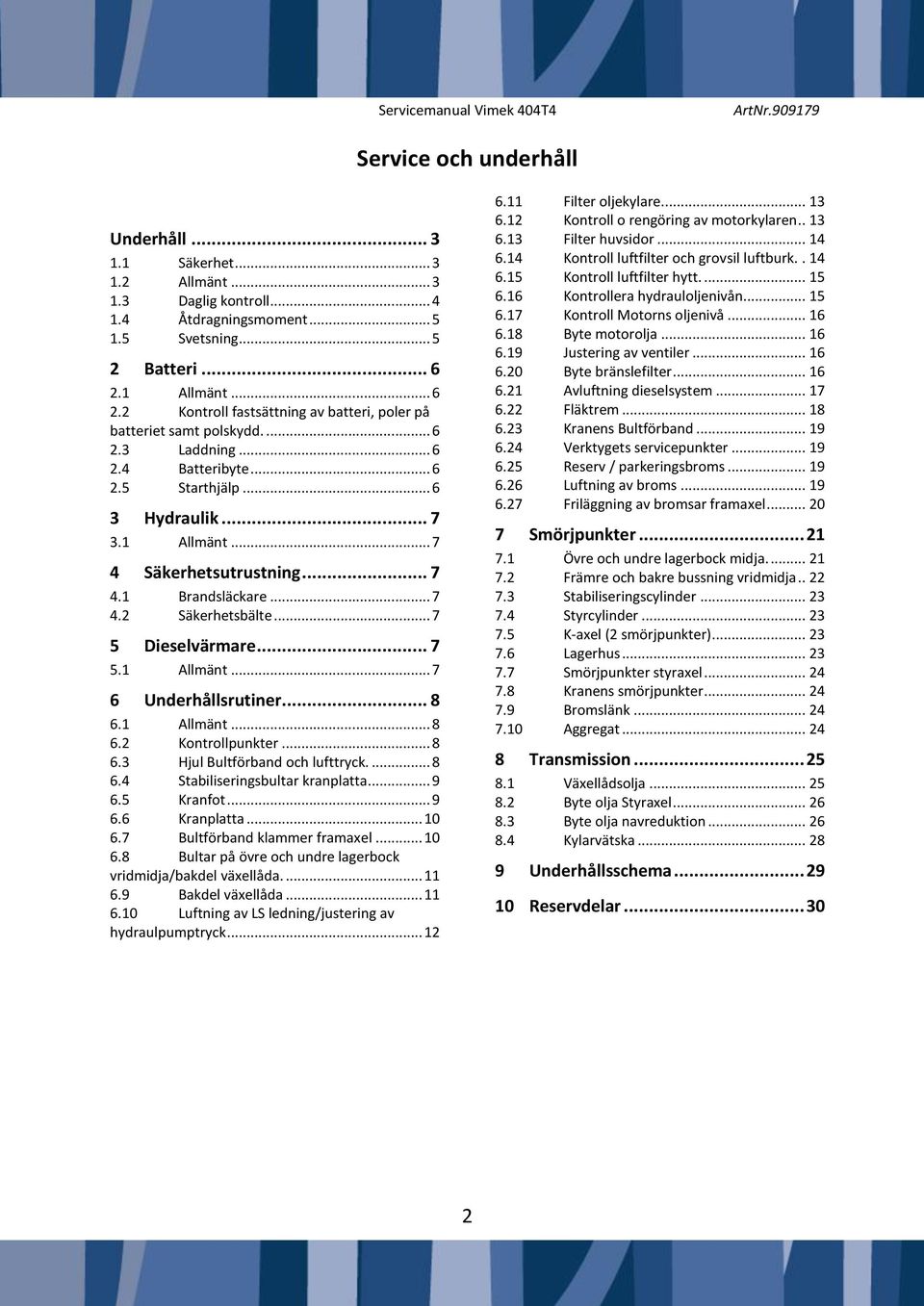

2 Service och underhåll Underhåll Säkerhet Allmänt Daglig kontroll Åtdragningsmoment Svetsning Batteri Allmänt Kontroll fastsättning av batteri, poler på batteriet samt polskydd Laddning Batteribyte Starthjälp Hydraulik Allmänt Säkerhetsutrustning Brandsläckare Säkerhetsbälte Dieselvärmare Allmänt Underhållsrutiner Allmänt Kontrollpunkter Hjul Bultförband och lufttryck Stabiliseringsbultar kranplatta Kranfot Kranplatta Bultförband klammer framaxel Bultar på övre och undre lagerbock vridmidja/bakdel växellåda Bakdel växellåda Luftning av LS ledning/justering av hydraulpumptryck Filter oljekylare Kontroll o rengöring av motorkylaren Filter huvsidor Kontroll luftfilter och grovsil luftburk Kontroll luftfilter hytt Kontrollera hydrauloljenivån Kontroll Motorns oljenivå Byte motorolja Justering av ventiler Byte bränslefilter Avluftning dieselsystem Fläktrem Kranens Bultförband Verktygets servicepunkter Reserv / parkeringsbroms Luftning av broms Friläggning av bromsar framaxel Smörjpunkter Övre och undre lagerbock midja Främre och bakre bussning vridmidja Stabiliseringscylinder Styrcylinder K-axel (2 smörjpunkter) Lagerhus Smörjpunkter styraxel Kranens smörjpunkter Bromslänk Aggregat Transmission Växellådsolja Byte olja Styraxel Byte olja navreduktion Kylarvätska Underhållsschema Reservdelar

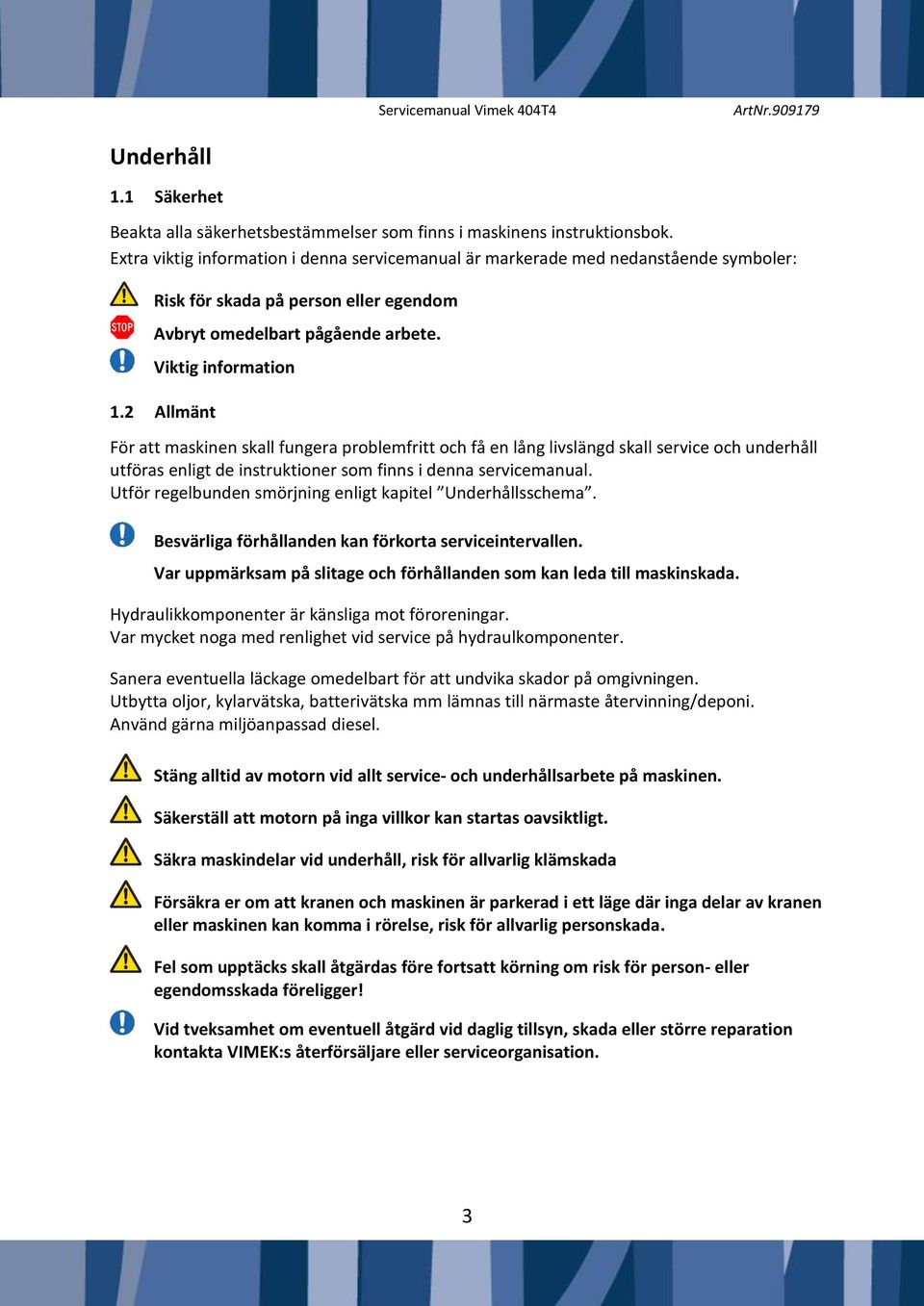

3 Underhåll 1.1 Säkerhet Beakta alla säkerhetsbestämmelser som finns i maskinens instruktionsbok. Extra viktig information i denna servicemanual är markerade med nedanstående symboler: Risk för skada på person eller egendom Avbryt omedelbart pågående arbete. Viktig information 1.2 Allmänt För att maskinen skall fungera problemfritt och få en lång livslängd skall service och underhåll utföras enligt de instruktioner som finns i denna servicemanual. Utför regelbunden smörjning enligt kapitel Underhållsschema. Besvärliga förhållanden kan förkorta serviceintervallen. Var uppmärksam på slitage och förhållanden som kan leda till maskinskada. Hydraulikkomponenter är känsliga mot föroreningar. Var mycket noga med renlighet vid service på hydraulkomponenter. Sanera eventuella läckage omedelbart för att undvika skador på omgivningen. Utbytta oljor, kylarvätska, batterivätska mm lämnas till närmaste återvinning/deponi. Använd gärna miljöanpassad diesel. Stäng alltid av motorn vid allt service- och underhållsarbete på maskinen. Säkerställ att motorn på inga villkor kan startas oavsiktligt. Säkra maskindelar vid underhåll, risk för allvarlig klämskada Försäkra er om att kranen och maskinen är parkerad i ett läge där inga delar av kranen eller maskinen kan komma i rörelse, risk för allvarlig personskada. Fel som upptäcks skall åtgärdas före fortsatt körning om risk för person- eller egendomsskada föreligger! Vid tveksamhet om eventuell åtgärd vid daglig tillsyn, skada eller större reparation kontakta VIMEK:s återförsäljare eller serviceorganisation. 3

4 1.3 Daglig kontroll Inspektera dagligen maskinen och kranen med hänsyn till säkerhet och funktion. Daglig tillsyn, smörjning och enklare reparationer kan utföras av föraren. Var extra uppmärksam på: Yttre märkbara defekter eller förändringar, t.ex. sprickor eller skador i bärande delar. Läckage från hydraulsystem, skador på slangar eller ledningar. Läckage från motor. Vid dammiga förhållanden ska luftfilter, hyttfilter, kylar och kylarfilter kontrolleras dagligen. Då dieselvärmaren används skall området runt värmarens avgassystem rengöras dagligen. Brandrisk. Kontrollera dagligen följande punkter: Oljor Bromssystem Hydraulik Säkerhetsutrustning Kylare Filter 4

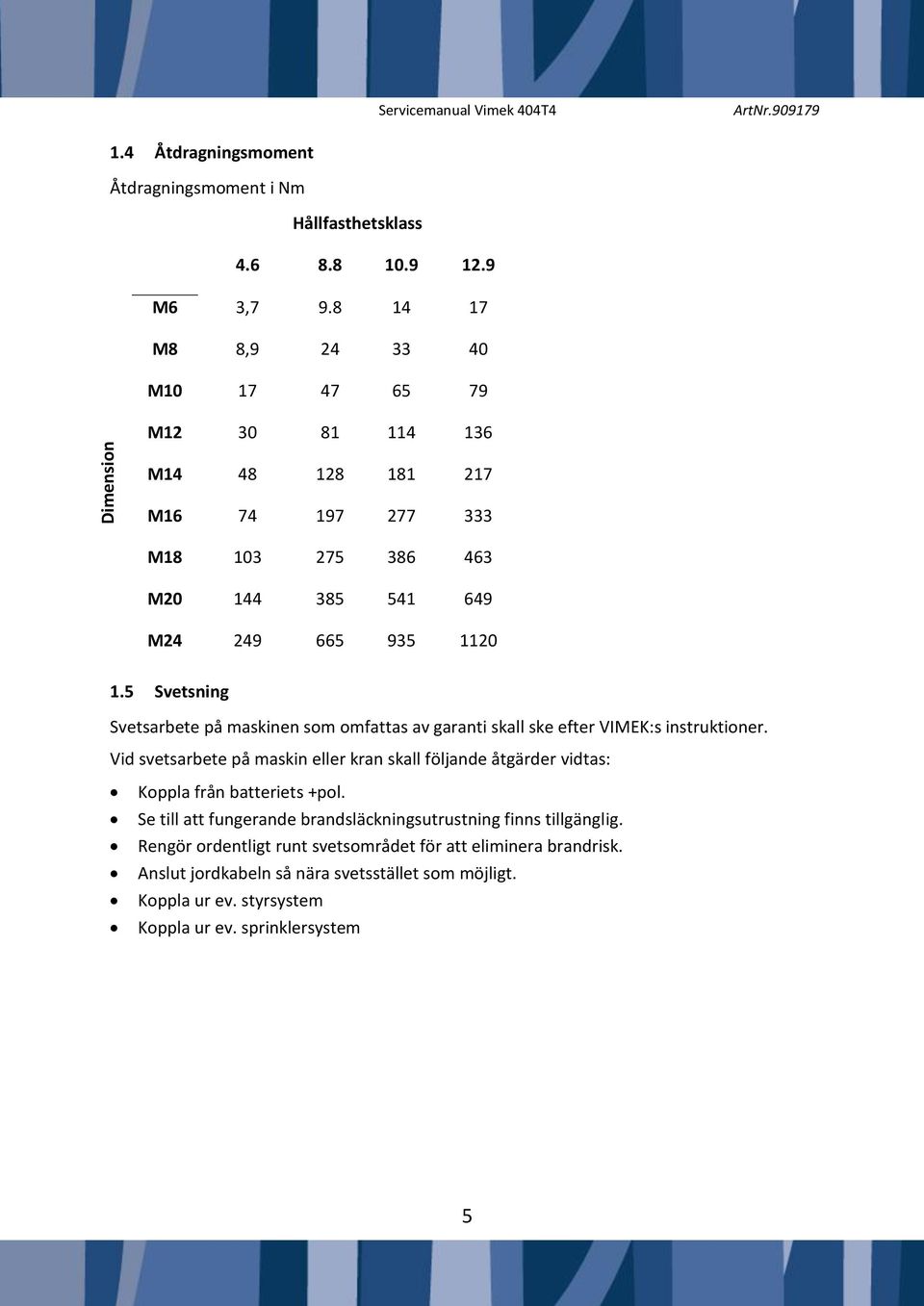

5 Dimension Servicemanual Vimek 404T4 1.4 Åtdragningsmoment Åtdragningsmoment i Nm Hållfasthetsklass M6 3, M8 8, M M M M M M M Svetsning Svetsarbete på maskinen som omfattas av garanti skall ske efter VIMEK:s instruktioner. Vid svetsarbete på maskin eller kran skall följande åtgärder vidtas: Koppla från batteriets +pol. Se till att fungerande brandsläckningsutrustning finns tillgänglig. Rengör ordentligt runt svetsområdet för att eliminera brandrisk. Anslut jordkabeln så nära svetsstället som möjligt. Koppla ur ev. styrsystem Koppla ur ev. sprinklersystem 5

6 2 Batteri 2.1 Allmänt Batterisyra är starkt frätande. Kortslut aldrig batteripolerna. Explosionsrisk. Använd skyddskläder och skyddsglasögon vid arbete med batteri och batterisyra. Om batterisyra kommer på hud eller kläder, skölj med rikligt med vatten omedelbart. Vidrör ej batterikabelskorna då motorn går. Kontrollera: Batteriets fastsättning. Att poler och kabelskor skyddas ordentligt. Att batteripolerna ej oxiderat. Rengör vid behov. Använd kontaktfett på polerna. 2.2 Kontroll fastsättning av batteri, poler på batteriet samt polskydd. 2.3 Laddning Stäng av huvudströmbrytaren. Ta bort säkringar till sprinklersystem om sådan finns installerat Ta bort kabelskon på minuspolen först sedan pluspol. Anslut laddningsutrustning enligt batteriladdarens manual. Återmontera i omvänd ordning. Använd kontaktfett på polerna. 2.4 Batteribyte Stäng av huvudströmbrytaren. Ta bort kabelskon på minuspolen först sedan pluspol. Montera nytt batteri. Återmontera i omvänd ordning. Använd kontaktfett på polerna. 2.5 Starthjälp Ta bort säkringar ur sprinklersystemet. Läs sprinklersystemets instruktionsbok. 6

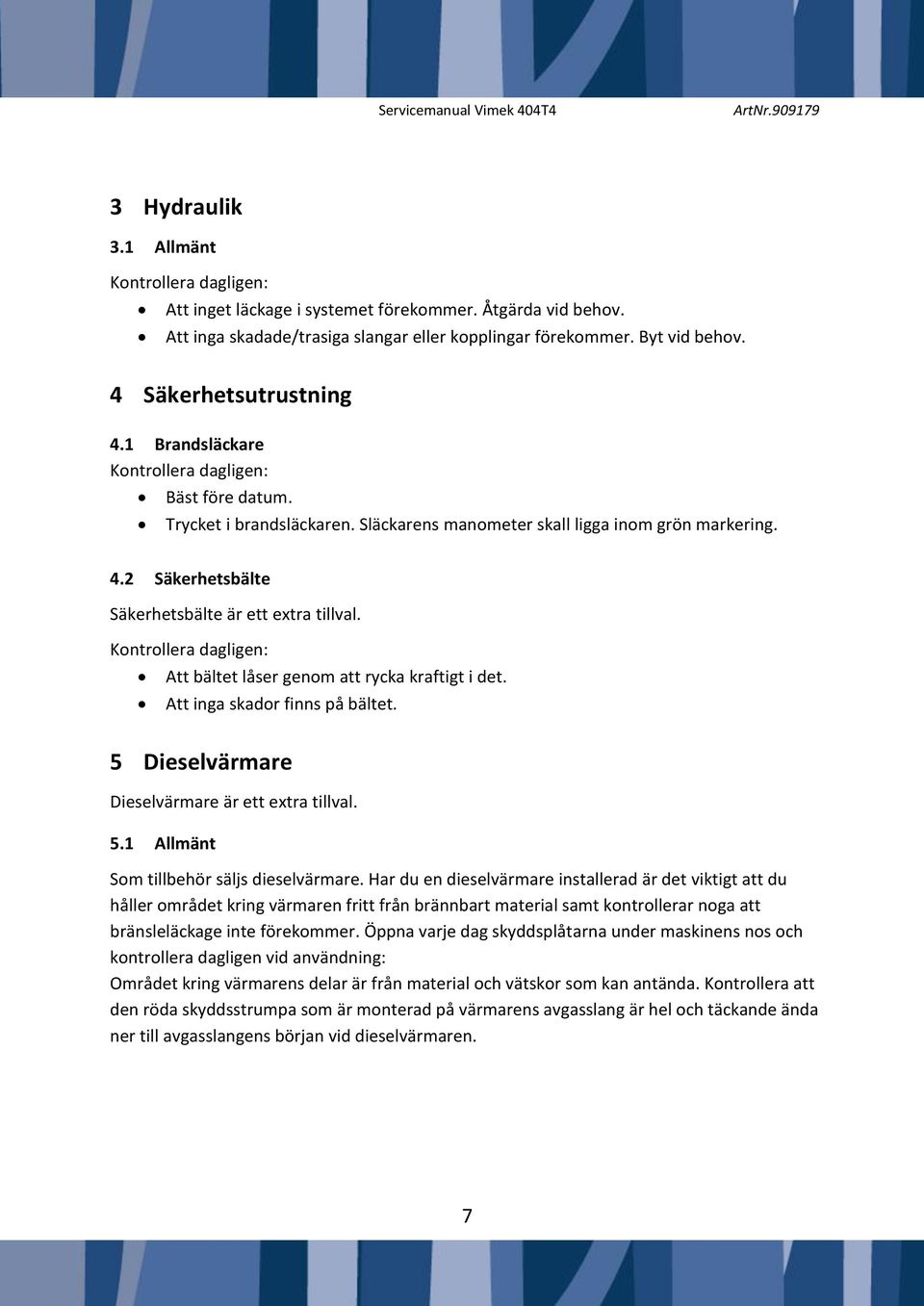

7 3 Hydraulik 3.1 Allmänt Kontrollera dagligen: Att inget läckage i systemet förekommer. Åtgärda vid behov. Att inga skadade/trasiga slangar eller kopplingar förekommer. Byt vid behov. 4 Säkerhetsutrustning 4.1 Brandsläckare Kontrollera dagligen: Bäst före datum. Trycket i brandsläckaren. Släckarens manometer skall ligga inom grön markering. 4.2 Säkerhetsbälte Säkerhetsbälte är ett extra tillval. Kontrollera dagligen: Att bältet låser genom att rycka kraftigt i det. Att inga skador finns på bältet. 5 Dieselvärmare Dieselvärmare är ett extra tillval. 5.1 Allmänt Som tillbehör säljs dieselvärmare. Har du en dieselvärmare installerad är det viktigt att du håller området kring värmaren fritt från brännbart material samt kontrollerar noga att bränsleläckage inte förekommer. Öppna varje dag skyddsplåtarna under maskinens nos och kontrollera dagligen vid användning: Området kring värmarens delar är från material och vätskor som kan antända. Kontrollera att den röda skyddsstrumpa som är monterad på värmarens avgasslang är hel och täckande ända ner till avgasslangens början vid dieselvärmaren. 7

8 6 Underhållsrutiner 6.1 Allmänt Periodiskt underhåll består av regelbunden rengöring och smörjning av rörliga delar. För att undvika brand ska maskinen hållas ren och läckage ska omedelbart åtgärdas. Filter och kylare måste hållas ren för att inte reducera maskinens livslängd. Utrustningen skall besiktas regelbundet efter skador och onormalt slitage. Upptäcks onormalt slitage eller skador på utrustningen, skall detta åtgärdas snarast. 6.2 Kontrollpunkter Kran, motor, extra tillbehör och aggregat har även separata manualer, studera dessa och följ service instruktionerna. 6.3 Hjul Bultförband och lufttryck. Hjulen på styraxeln är vätskefyllt med saltlösning. Däcktryck 4 bar Hjulen på traktordelen är pumpade 4 bar 8

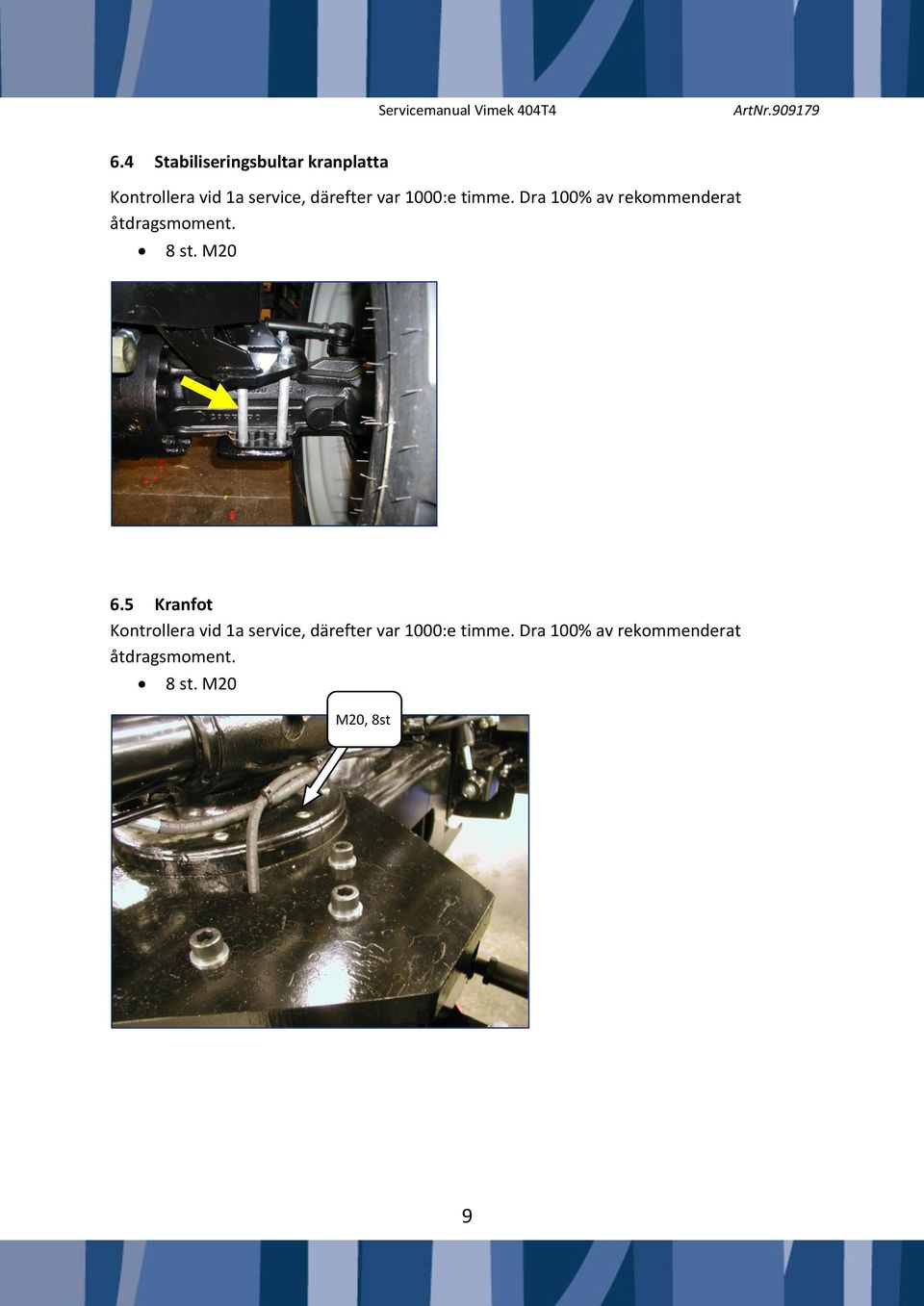

9 6.4 Stabiliseringsbultar kranplatta Kontrollera vid 1a service, därefter var 1000:e timme. Dra 100% av rekommenderat åtdragsmoment. 8 st. M Kranfot Kontrollera vid 1a service, därefter var 1000:e timme. Dra 100% av rekommenderat åtdragsmoment. 8 st. M20 M20, 8st 9

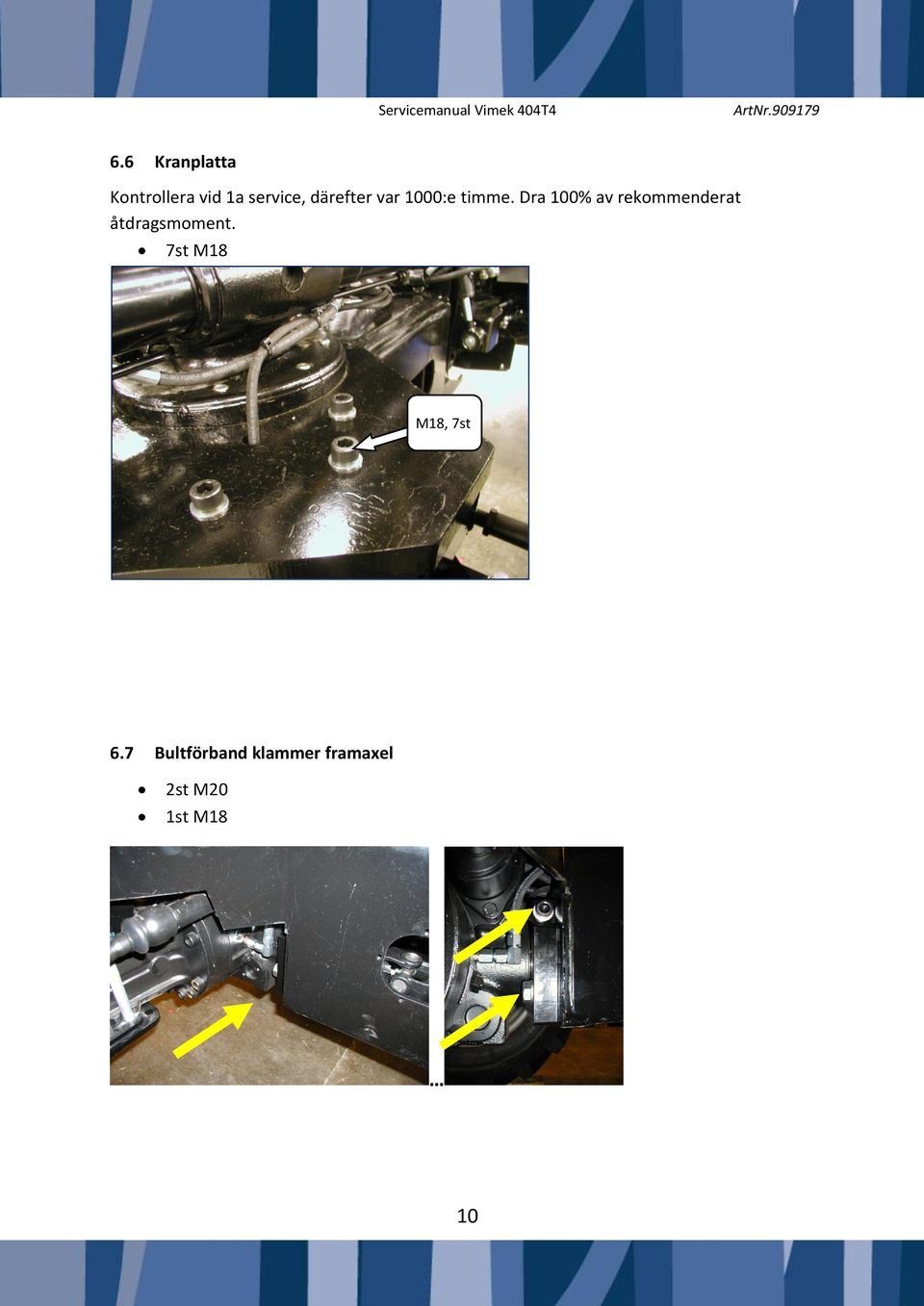

10 6.6 Kranplatta Kontrollera vid 1a service, därefter var 1000:e timme. Dra 100% av rekommenderat åtdragsmoment. 7st M18 M18, 7st 6.7 Bultförband klammer framaxel 2st M20 1st M18 10

11 6.8 Bultar på övre och undre lagerbock vridmidja/bakdel växellåda. Kontrollera vid 1a service, därefter var 1000:e timme. Dra 100% av rekommenderat åtdragsmoment. 4st M st M Bakdel växellåda Kontrollera vid 1a service, efter 500 timmar därefter var 1000 timmar. Dra max 90% av rekommenderat åtdragsmoment för att undvika sträckning av bult 8st M14 M14, 6st M14, 1 st båda sidor M14, 6st M14, 2st 11

12 6.10 Luftning av LS ledning/justering av hydraulpumptryck Hydrauliksystemets maximala tryck justeras på hydrauloljepumpens kompensator. LS trycket är ca bar, huvudtrycket 220 bar. Svajningar i hydrauliksystemet kan avhjälpas genom luftning och justering av LS trycket. Mätuttag Lufta genom att lätta på slangkopplingen så att läckage uppstår vid pumpens kompensator när motorn är igång. Aktivera försiktigt någon funktion och låt olja tränga ut tills den är fri från luftbubblor. Kontrollera LS tryck med en manometer på maskinens mätuttag med motorn igång och ingen funktion aktiverad. Kontrollera huvudtrycket genom att tvångsköra maskinens stabiliseringsfunktion för att tvinga upp maskinen i maximalt tryck. Justering huvudtryck Låsskruv justering Avluftning LS ledning Låsskruv justering Justering LS tryck 12

13 6.11 Filter oljekylare. Filter tvättas bäst genom sköljning med vatten. Vid behov ska kylarens element blåsas rent med tryckluft. Vanligaste orsaken till varmgång i hydrauloljan är ej rengjord kylare. Byt filtret när det är svårt tvätta rent eller skadat Kontroll o rengöring av motorkylaren Öppna motorhuven för att lättare komma åt att rengöra. 13

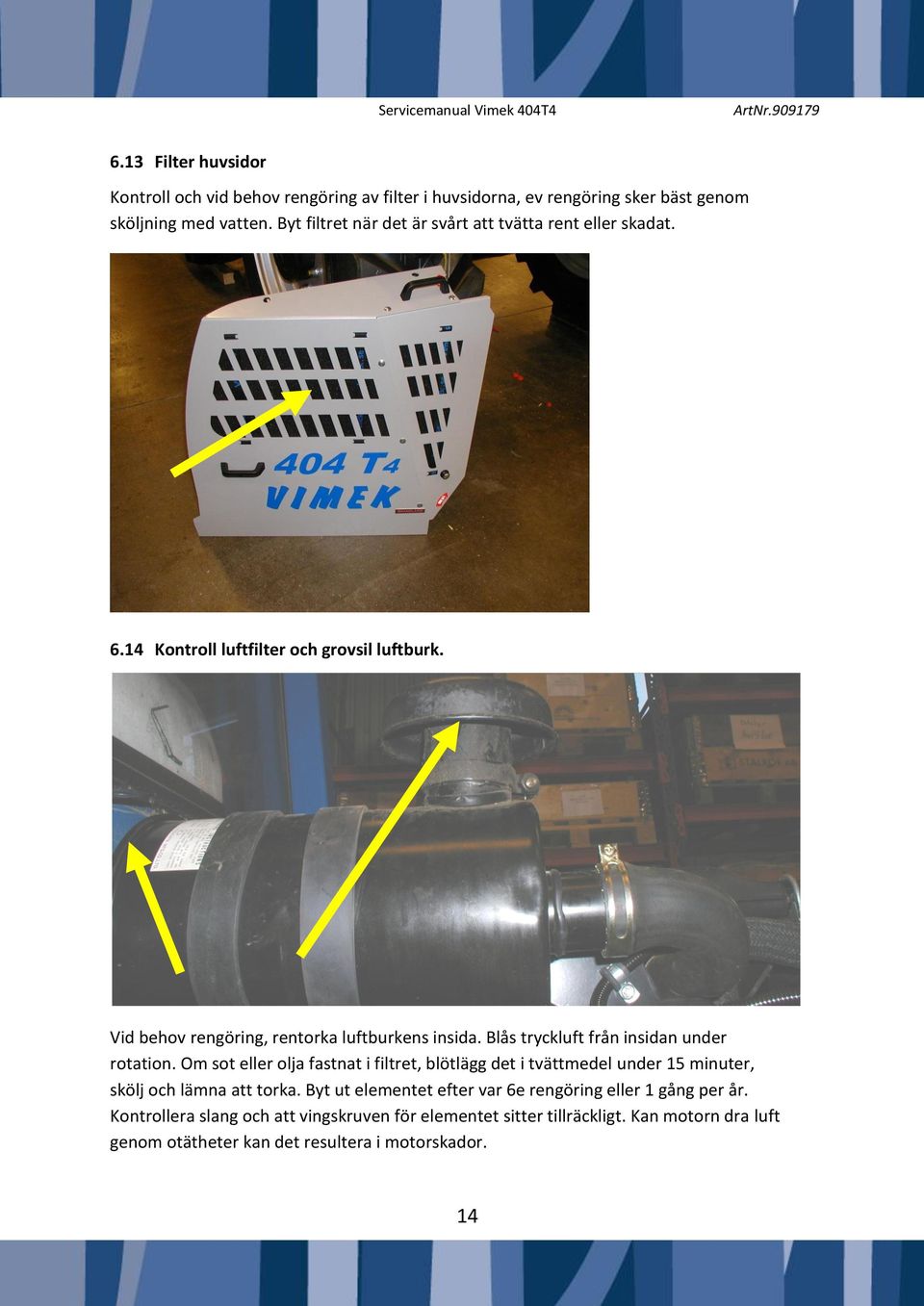

14 6.13 Filter huvsidor Kontroll och vid behov rengöring av filter i huvsidorna, ev rengöring sker bäst genom sköljning med vatten. Byt filtret när det är svårt att tvätta rent eller skadat Kontroll luftfilter och grovsil luftburk. Vid behov rengöring, rentorka luftburkens insida. Blås tryckluft från insidan under rotation. Om sot eller olja fastnat i filtret, blötlägg det i tvättmedel under 15 minuter, skölj och lämna att torka. Byt ut elementet efter var 6e rengöring eller 1 gång per år. Kontrollera slang och att vingskruven för elementet sitter tillräckligt. Kan motorn dra luft genom otätheter kan det resultera i motorskador. 14

15 6.15 Kontroll luftfilter hytt. Vid behov rengöring eller byte av filter Kontrollera hydrauloljenivån Nivån bör vara ca 5cm under max volym i tanken när maskinen står plant. Visuell kontroll av andningsfilter, byt vid behov. 15

16 6.17 Kontroll Motorns oljenivå 6.18 Byte motorolja Motorn är från fabrik fylld med Agrol Turbokombi 10W30, 8,3Liter olja. Lossa Skyddsplåt under motorn. Öppna påfyllningslocket. Tappa ur motoroljan i en behållare och returnera till depå. Ta bort det gamla filtret med filtertång, Stryk lite olja på det nya filtrets packning och skruva fast det för hands tills det tar stopp. Sätt tillbaka avtappningspluggen och fyll ny olja. Kontrollera oljenivån innan du startar. Läs medföljande motorinstruktionsbok för mer information Justering av ventiler Läs medföljande motorinstruktionsbok för mer information Byte bränslefilter Stäng av bränslekranen, lossa filtret med en filtertång. Skruva fast det nya filtret för hands tills det tar stopp. 16

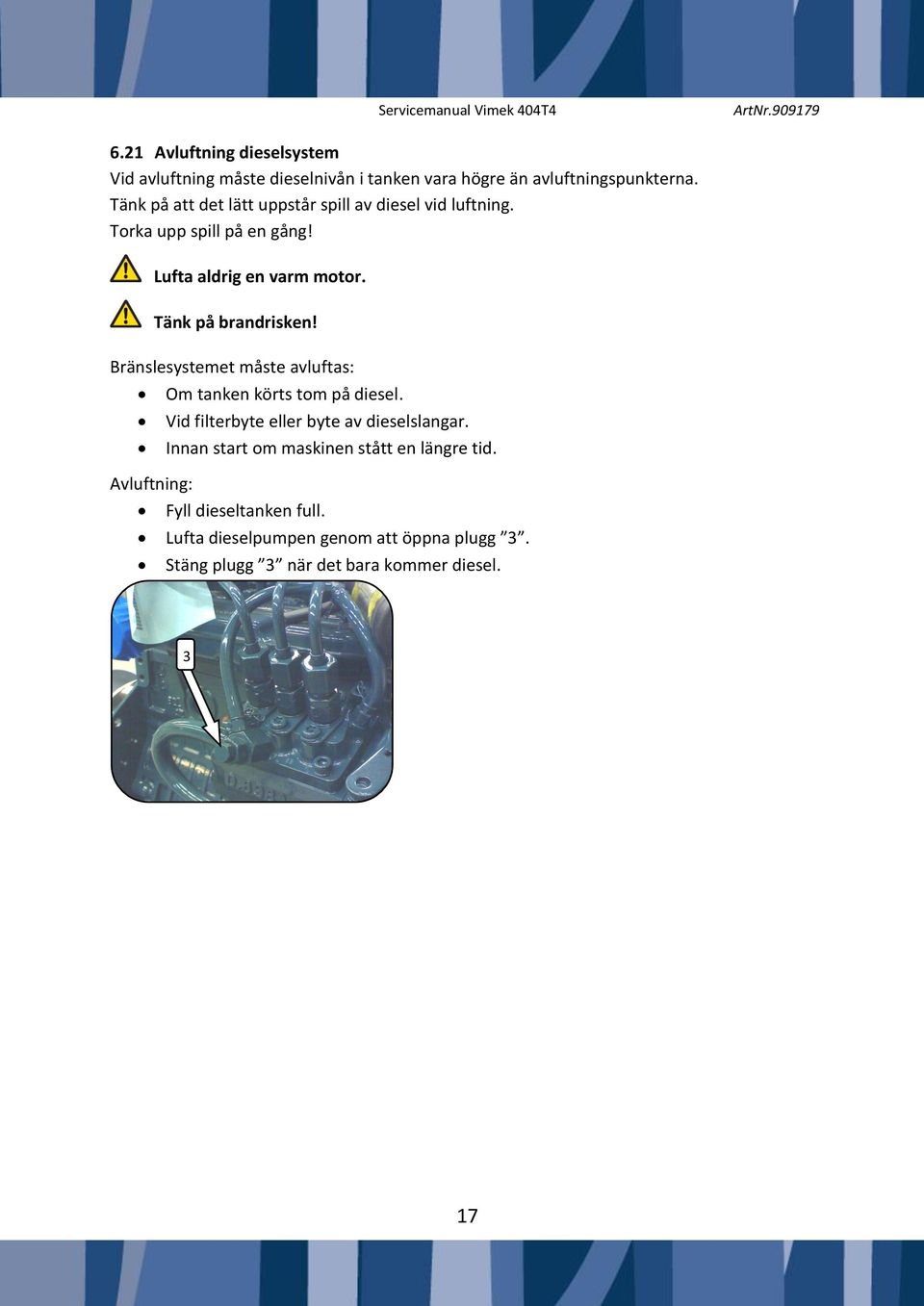

17 6.21 Avluftning dieselsystem Vid avluftning måste dieselnivån i tanken vara högre än avluftningspunkterna. Tänk på att det lätt uppstår spill av diesel vid luftning. Torka upp spill på en gång! Lufta aldrig en varm motor. Tänk på brandrisken! Bränslesystemet måste avluftas: Avluftning: Om tanken körts tom på diesel. Vid filterbyte eller byte av dieselslangar. Innan start om maskinen stått en längre tid. Fyll dieseltanken full. Lufta dieselpumpen genom att öppna plugg 3. Stäng plugg 3 när det bara kommer diesel. 3 17

18 6.22 Fläktrem maskin utrustad med enbart värmepaket: För maskiner med AC drivs generatorn från kompressorns remskiva. Observera att både generatorns och kompressorn först lossas. Spänn remmen som driver kompressorn först och lås den. Justera därefter remmen som driver generatorn. 18

19 6.23 Kranens Bultförband se separat manual 6.24 Verktygets servicepunkter se separat manual 6.25 Reserv / parkeringsbroms Kontrollera att det inte förekommer läckage eller slitna slangar. Reserv / parkeringsbroms aktiveras när maskinens körpedal är i neutralläge. När maskinens växellåda är i friläge är det denna broms som ska hålla maskinen Luftning av broms Lufta bromsarna om de tar ojämnt eller känns svaga. Luftning ska göras på båda sidor, var för sig Riskabelt arbete! Ta bort bukplåt (1) Öppna nippel (2) ca ¼ varv (är nippeln svår att komma åt kan du skjuta svängdämparen (5) i sidled) Använd lämplig utrustning för uppsamling av olja (3,4) Lägg i friläge och aktivera körpedalen framåt eller bakåt. Släpp upp pedal när det bara kommer olja Stäng nippel, kontrollera att inget läckage förekommer Upprepa på andra sidan Återställ maskinen, provkör och kontrollera bromsarnas funktion 19

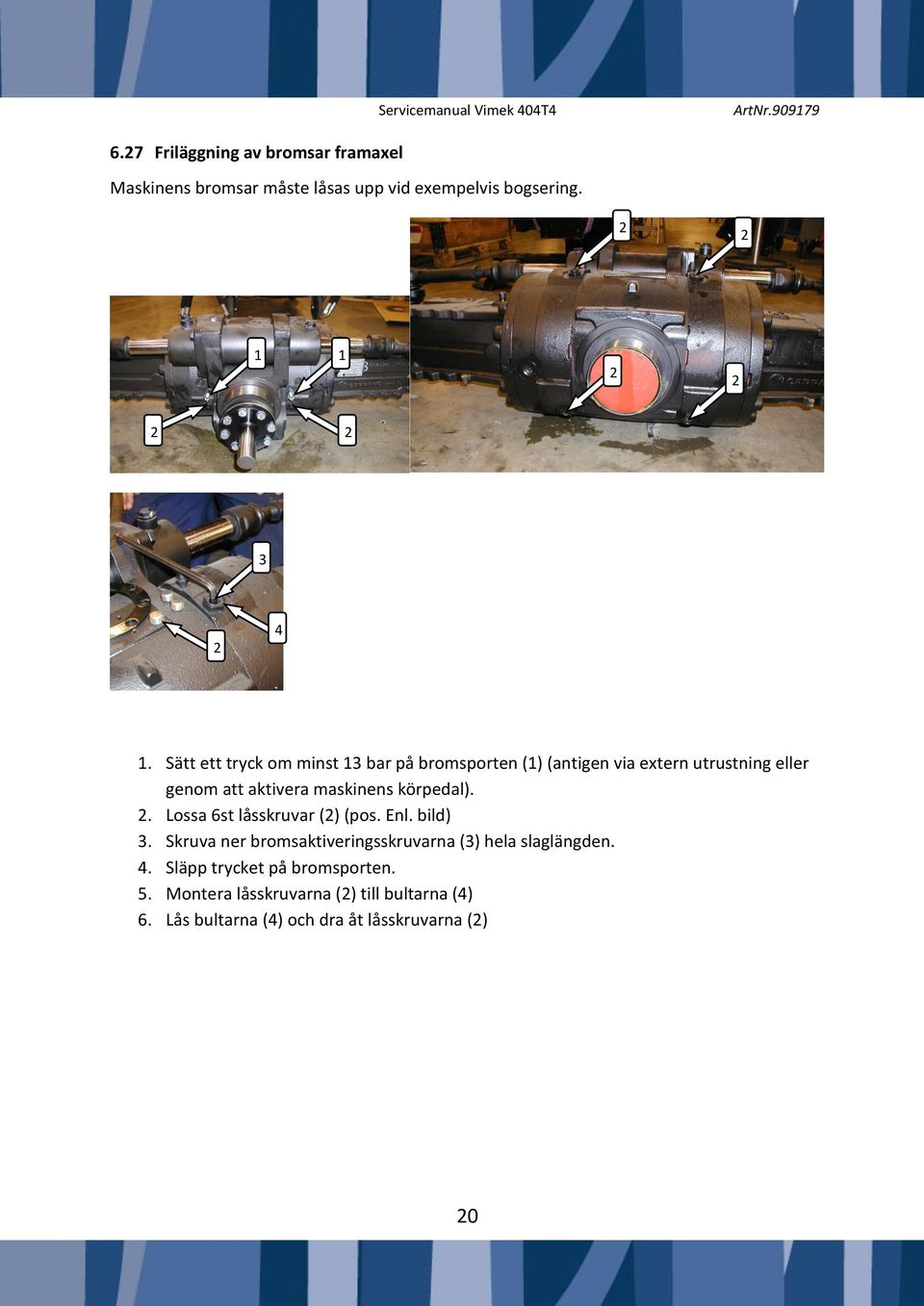

20 6.27 Friläggning av bromsar framaxel Maskinens bromsar måste låsas upp vid exempelvis bogsering Sätt ett tryck om minst 13 bar på bromsporten (1) (antigen via extern utrustning eller genom att aktivera maskinens körpedal). 2. Lossa 6st låsskruvar (2) (pos. Enl. bild) 3. Skruva ner bromsaktiveringsskruvarna (3) hela slaglängden. 4. Släpp trycket på bromsporten. 5. Montera låsskruvarna (2) till bultarna (4) 6. Lås bultarna (4) och dra åt låsskruvarna (2) 20

21 7 Smörjpunkter Som smörjmedel rekommenderas ett fett avsett för glidlager på entreprenadmaskiner. Fettet skall klara höga tryck, stötbelastningar och behålla sina smörjande egenskaper i temperaturintervallet -25 C till +50 C. Använd ett litiumfett med EP-tillsats. Avlasta led innan smörjning. Pumpa 2-3 pumpslag i varje smörjnippel. Är det svårt att få in fettet kan det underlätta att leden rörs fram och tillbaka. Byt alltid ut täta eller trasiga smörjnipplar. 7.1 Övre och undre lagerbock midja. Om gnissel uppstår i övre ledlagret trots smörjning måste trycket på ledlagret avlastas innan smörjning. Detta görs genom att sätta ner aggregatet i marken och med en domkraft sätta tryck uppåt långt fram på maskinens nos. 21

22 7.2 Främre och bakre bussning vridmidja 22

23 7.3 Stabiliseringscylinder 2+2 smörjpunkter 7.4 Styrcylinder 2+2 smörjpunkter 7.5 K-axel (2 smörjpunkter) 7.6 Lagerhus 23

24 7.7 Smörjpunkter styraxel 2 smörjnipplar på höger och vänster sida. 7.8 Kranens smörjpunkter 7.9 Bromslänk 6 smörjpunkter 7.10 Aggregat För aggregat gäller smörjscheman i medföljande manual 24

25 8 Transmission 8.1 Växellådsolja Kontroll: Byte: Placera maskinen horisontalt. Kontrollera oljenivån på siktglaset på växellådans framsida, nivån ska vara längst upp på siktglaset. Fyll på vid behov, Se Byte nedan. Placera maskinen horisontalt och med navreduktionerna neråt. Ta bort skyddsplåt under motor. Skruva bort oljeplugg under växellådan och pluggar på navreduktionerna och samla upp den gamla oljan. Skruva bort magnetpluggen. Metallspånor på magneten kan tyda på växellådsskador. Kontakta VIMEK återförsäljare för bedömning. Skruva tillbaka oljepluggen under växellådan och en av pluggarna till navreduktionen. Vrid navet utan plugg så att avtappningen hamnar uppåt och fyll på ny olja genom den. Se Teknisk data för rätt oljevolym och typ. Kontrollera oljenivån på siktglaset på växellådans framsida. Kontrollera att inga läckage förekommer. Siktglas Magnetplugg Bottenplugg Plugg navreduktion 25

26 8.2 Byte olja Styraxel 8.3 Byte olja navreduktion Oljevolym är i axeln totalt inklusive navreduktion ca 7 liter. Rekommenderad hypoidolja är API GL5, MIL L2105 D. Ställ maskinen plant innan du börjar Oljepåfyllning 2. Oljeurtappning 3. Påfyllning/urtappning navreduktion Ta bort nivåplugg (1) och avtappningsplugg (2). Se till att samla upp all olja och lämna den på återvinningsstation. Skruva fast avtappningspluggen (2). Fyll olja till nivåpluggens nedre kant. 26

27 Vrid hjulet tills nivåpluggen på navreduktionen är uppåt, lossa pluggen för att släppa ut ev. övertryck, dra fast pluggen. Rotera hjulet tills pluggen är neråt, lossa pluggen och tappa ur oljan, och returnera den till depå. Rotera hjulet tills pluggen står i plant läge, fyll olja till pluggens nedre kant, skruva fast pluggen. Gör likadant på andra hjulnavet. 27

28 8.4 Kylarvätska Byt kylarvätska när maskinen är kall och i plant läge. Etylenglykol byts vartannat år. Propylenglykol måste bytas varje år. Kylvätska fylls på genom den övre slangen till systemet är fyllt. 28

29 1:a service 25 tim. 50 tim. 100 tim. 200 tim. 400tim. 500 tim. 800tim tim. / Årligen Separat manual Servicemanual Vimek 404T4 9 Underhållsschema 2,2 Kontroll batteri X x 6,3 Hjul o lufttryck X x 6,4 Stabiliseringsbultar X x 6,5 Kranfot X x 6,6 Kranplatta X x 6,7 Klammer X x 6,8 Bultar lagerbock X X x 6,9 Bakdel växellåda X x 6,14 Luftfilter X x 6,15 Luftfilter hytt x x 6,18 Byte motorolja x x 6,19 Justering ventiler x x 6,20 Byte dieselfilter x x 6,23 Kranen x x 6,24 aggregat X x 7 Smörjning 7,1 Lagerbockar X x 7,2 Bussning vridmidja X x 7,3 Stabiliseringscylindrar X x 7,4 Styrcylindrar X x 7,5 K-axel X x 7,6 Lagerhus X x 7,7 Framaxel x x 7,8 Kranens smörjpunkter X x 7,9 Bromslänk X x 7,10 Aggregat X x 8,1 Växellådsolja X x 8,2 Byte olja styraxel X x 8,3 Byte olja navreduktion X x 8,4 Kylarvätska x 29

30 10 Reservdelar För reservdelar hänvisas till närmsta Vimek återförsäljare av 404T4.! VIKTIGT! Använd endast originalreservdelar. Pirattillverkade komponenter kan orsaka driftstopp, samt uträtta operatören för onödiga risker. VARNING! Innan någon skall utföra underhåll på maskinen, TÄNK PÅ SÄKERHETEN se till att ex.vis kranarmen är helt utfälld och försedd med underlag, för att eliminera klämrisker. 30
