Sedumtak. Smidigt och säkert för dig Våra montörer anlägger takvegetation på både stora och små objekt runt om i Norden. 50 kg

Transkript

1 20 Gröna Tak och gröna gårdar Sedumtak Lätta tak för alla byggnader 50 kg Minimal vikt och bygghöjd Veg Techs takvegetation används på en mängd olika taktyper och på byggnader av varierande slag. Veg Tech har exempelvis byggt takvegetation på skolor, industribyggnader, kontor, butiker, bibliotek, flerfamiljshus och villor. Veg Techs system för takvegetation baseras på lättskött och torktålig vegetation som ger uppbyggnader med minimal bygghöjd och vikt. Veg Techs sedumtak väger bara ca 50 kg/m 2 när det är vattenmättat. Snabbt och enkelt med färdiga växtmattor Veg Tech producerar färdiga växtmattor med sedum och sedum-ört-gräs för användning på tak. Vegetations- och jordlagret hålls samman av en stark armeringsstomme vilket ger en lätthanterlig produkt med mycket lång livslängd. Armeringsstommen bryts inte ned och den krymper inte. Med dessa förtillverkade vegetationsmattor får man snabbt ett färdigt resultat och byggtiden blir kort. Säkert och välbeprövat system Isolerar och skyddar Takvegetationen isolerar byggnaden både mot uppvärmning sommartid och mot avkylning vintertid. Inomhusklimatet blir jämnare och behagligare tack vare takvegetationen. Takvegetationen skyddar också det underliggande tätskiktet mot solens UV-ljus och mot de snabba temperaturväxlingar som frestar ett oskyddat tätskikt. Livslängden hos tätskiktet förlängs därför avsevärt. Takvegetationen innebär inte heller några problem med fukt eller rötter. Takvegetationen byggs alltid med system som är säkra och beprövade ur byggnadsteknisk synvinkel. Takvegetationen skyddar taket istället för att skada det! Brandgodkänd Veg Techs takvegetation av typen sedum är brandgodkänd som taktäckning. Veg Techs takvegetation är brandsäker eftersom vegetationsmattorna baseras på en obrännbar mineraljord med en mycket låg halt av organiskt material. Tryggt med Veg Techs tak Nordiska växter för nordiskt klimat Veg Tech odlar takvegetationen i egna odlingar med svenska växter. Våra tak klarar därför tuffa klimat. Motståndskraftig mot vindbelastning Stommen är perforerad med små hål för att optimera luftgenomströmningen och på så sätt göra uppbyggnaden mer motståndskraftig mot vindlaster. Vi hjälper till med montaget Smidigt och säkert för dig Våra montörer anlägger takvegetation på både stora och små objekt runt om i Norden. Brandgodkänt Veg Techs takvegetationssystem med sedummattor är brandgodkänt som taktäckning och uppfyller klassificeringen B roof (t 2 ). Erosionsskyddat växtskikt Veg Techs växtmattor är armerade med en stark stomme som förhindrar erosion. Stommen bryts inte ned och behåller sin funktion under byggnadens hela livslängd. Lång erfarenhet, stor kunskap Veg Tech har byggt takvegetation sedan 99. Våra tak finns på alla typer av byggnader i Norden. Veg Tech har byggt takvegetation sedan 99. Här monteras sedumtak på SL:s bussdepå i Spånga.

2 2

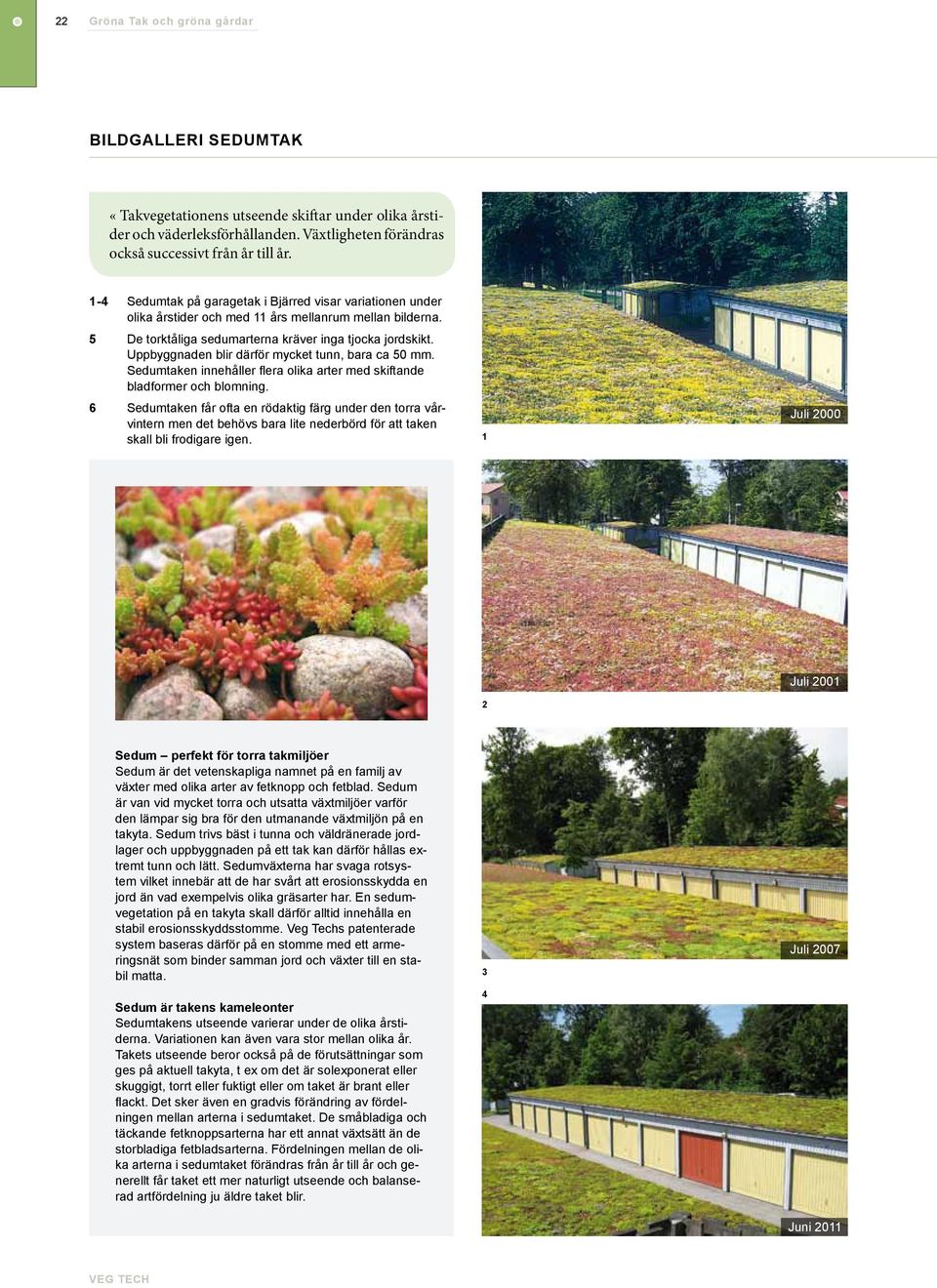

3 22 Gröna Tak och gröna gårdar Bildgalleri sedumtak «Takvegetationens utseende skiftar under olika årstider och väderleksförhållanden. Växtligheten förändras också successivt från år till år. -4 Sedumtak på garagetak i Bjärred visar variationen under olika årstider och med års mellanrum mellan bilderna. 5 De torktåliga sedumarterna kräver inga tjocka jordskikt. Uppbyggnaden blir därför mycket tunn, bara ca 50 mm. Sedumtaken innehåller flera olika arter med skiftande bladformer och blomning. 6 Sedumtaken får ofta en rödaktig färg under den torra vårvintern men det behövs bara lite nederbörd för att taken skall bli frodigare igen. Juli Juli 200 Sedum perfekt för torra takmiljöer Sedum är det vetenskapliga namnet på en familj av växter med olika arter av fetknopp och fetblad. Sedum är van vid mycket torra och utsatta växtmiljöer varför den lämpar sig bra för den utmanande växtmiljön på en takyta. Sedum trivs bäst i tunna och väldränerade jordlager och uppbyggnaden på ett tak kan därför hållas extremt tunn och lätt. Sedumväxterna har svaga rotsystem vilket innebär att de har svårt att erosionsskydda en jord än vad exempelvis olika gräsarter har. En sedumvegetation på en takyta skall därför alltid innehålla en stabil erosionsskyddsstomme. Veg Techs patenterade system baseras därför på en stomme med ett armeringsnät som binder samman jord och växter till en stabil matta. Sedum är takens kameleonter Sedumtakens utseende varierar under de olika årstiderna. Variationen kan även vara stor mellan olika år. Takets utseende beror också på de förutsättningar som ges på aktuell takyta, t ex om det är solexponerat eller skuggigt, torrt eller fuktigt eller om taket är brant eller flackt. Det sker även en gradvis förändring av fördelningen mellan arterna i sedumtaket. De småbladiga och täckande fetknoppsarterna har ett annat växtsätt än de storbladiga fetbladsarterna. Fördelningen mellan de olika arterna i sedumtaket förändras från år till år och generellt får taket ett mer naturligt utseende och balanserad artfördelning ju äldre taket blir. 3 4 Juli 2007 Juni 20

4 23 5 6

5 24 Gröna Tak och gröna gårdar Bildgalleri sedumtak Litet eller stort, från till kvadratmeter! m 2 sedumtak pryder gräsklipparens boning m 2 sedum på en återvinningsanläggning utanför Oslo 3 Rådhuset i Viborg 4 Levande tak på parkeringsgarage i Landskrona 5 Parkeringsgaragen blir trevligare med sedumtak 6 Skanskas kontor i Göteborg 7 Sedumtak på shoppingcentret Emporia i Malmö m m 2

6

7 26 Gröna Tak och gröna gårdar Bildgalleri sedumtak Platt eller brant, rakt eller mjukt? Väderskydd för cyklar i Köpenhamn 2 Reservkraftverk vid Kastrups flygplats 3 Privat villa där rådjuren ibland traskar upp på taket 4 Det prisbelönta bostadshuset 8-tallet i Köpenhamn 5 Sedumkullar på terrass vid Skanskas kontor i Malmö 6 Singel mjukar upp sedumytan på kontorshus i Stockholm 7 Runda sedumtak skyddar cyklarna 8 Levande form på innergård i Oslo 9 Sedum med vitt elvegrus på Statoils kontor i Fornebu 2 4 3

8

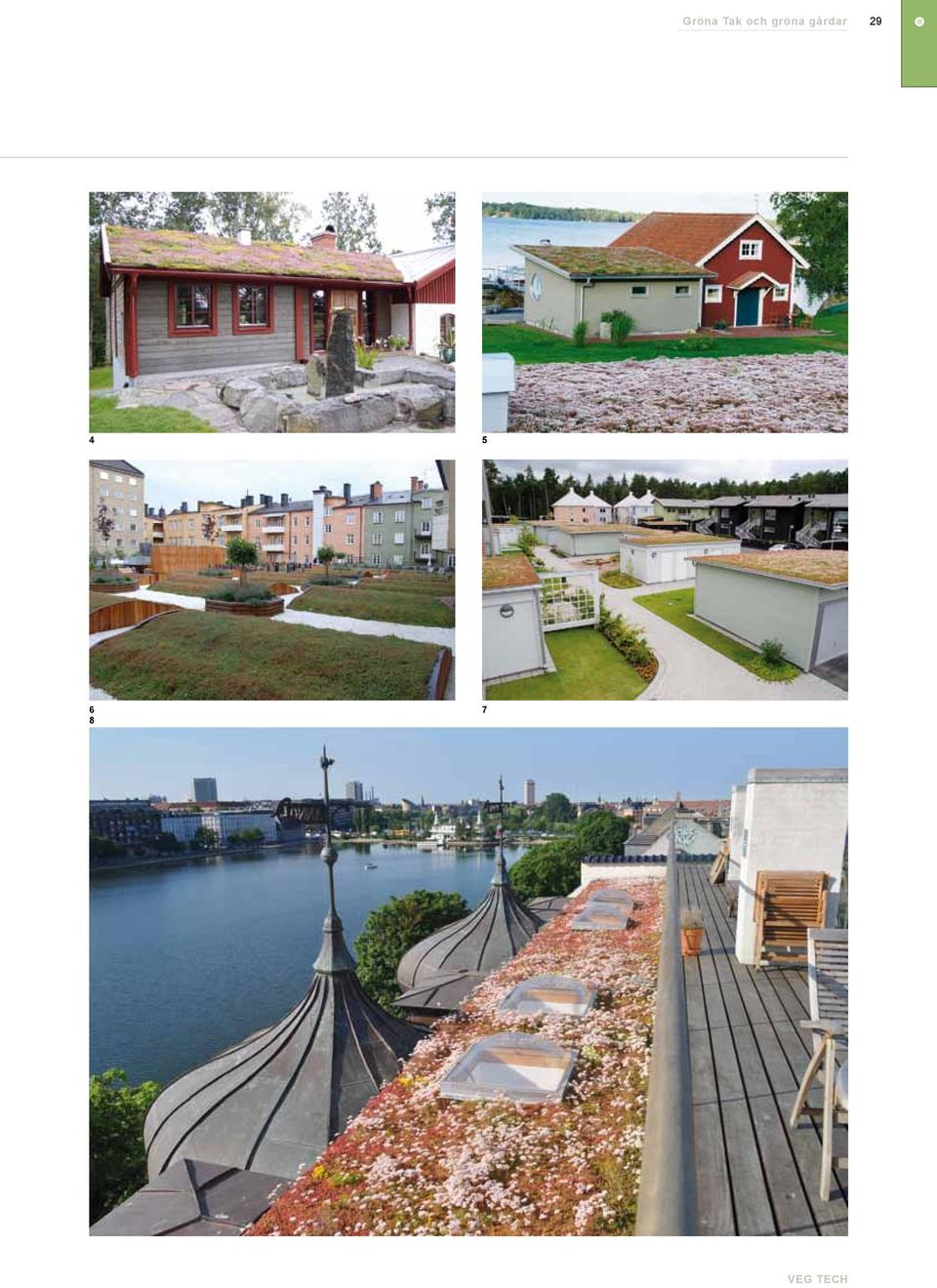

9 28 Gröna Tak och gröna gårdar Bildgalleri sedumtak Levande tak = levande boendemiljö! Flerfamiljshus i Hammarby Sjöstad, Stockholm 2 Privat villa Hillhouse i Danmark. Foto: BIG-BJARKE INGELS GROUP 3 Tvättstugan har ett levande tak med sedum, Tensta 4 Sedumtaket passar även på hus i äldre stil 5 Sedumtak på båtshus och orangeri 6 Innergård med sedumkullar i Norrköping 7 Sedumtak i bostadsområde, Växjö 8 Takterrass med sedumtak och dejlig utsikt, Köpenhamn 3 2 papp vs. sedum

10

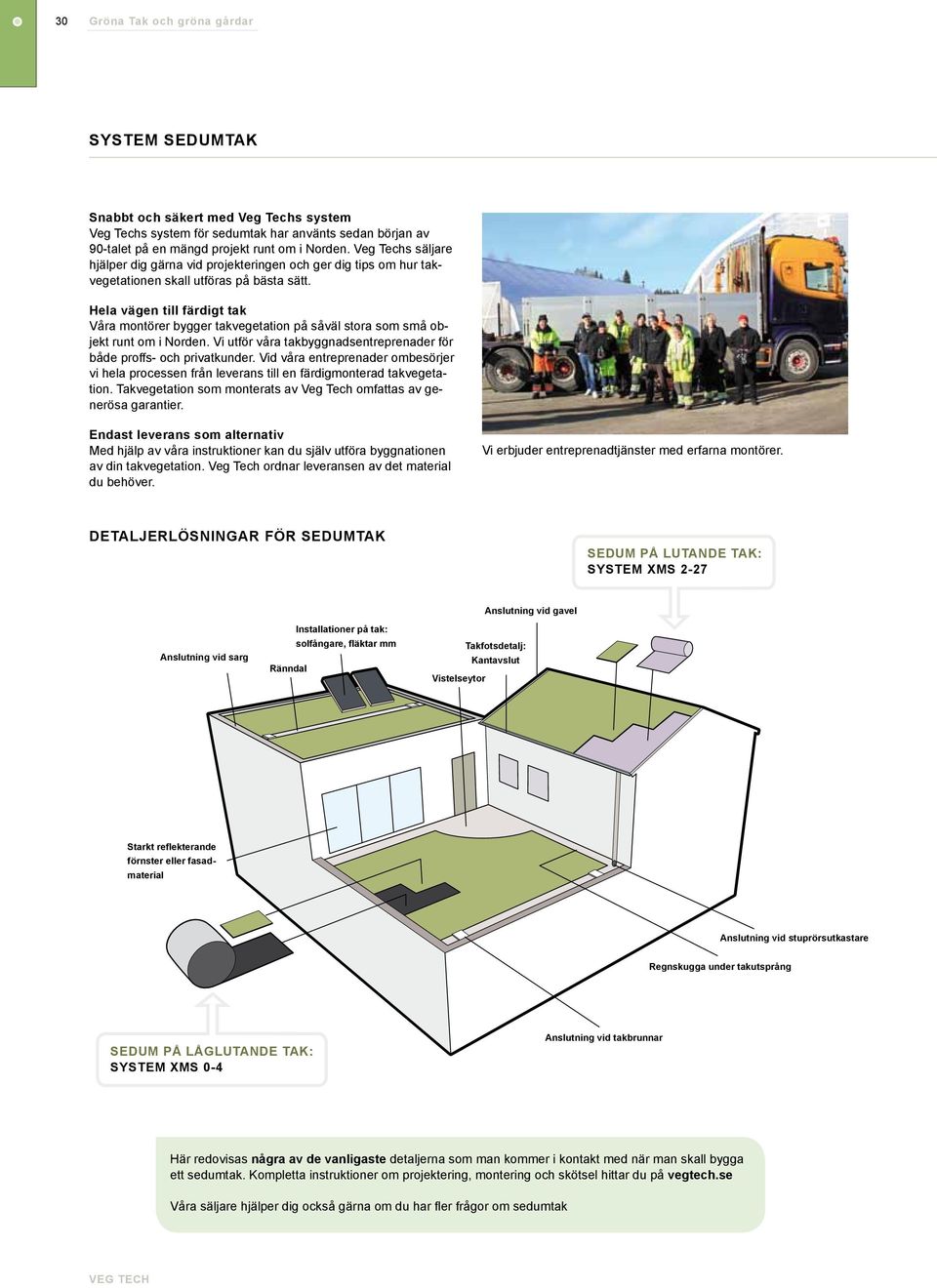

11 30 Gröna Tak och gröna gårdar system sedumtak Snabbt och säkert med Veg Techs system Veg Techs system för sedumtak har använts sedan början av 90-talet på en mängd projekt runt om i Norden. Veg Techs säljare hjälper dig gärna vid projekteringen och ger dig tips om hur takvegetationen skall utföras på bästa sätt. Hela vägen till färdigt tak Våra montörer bygger takvegetation på såväl stora som små objekt runt om i Norden. Vi utför våra takbyggnadsentreprenader för både proffs- och privatkunder. Vid våra entreprenader ombesörjer vi hela processen från leverans till en färdigmonterad takvegetation. Takvegetation som monterats av Veg Tech omfattas av generösa garantier. Endast leverans som alternativ Med hjälp av våra instruktioner kan du själv utföra byggnationen av din takvegetation. Veg Tech ordnar leveransen av det material du behöver. Vi erbjuder entreprenadtjänster med erfarna montörer. detaljerlösningar för sedumtak Sedum på lutande tak: System XMS 2-27 Anslutning vid sarg Ränndal Installationer på tak: solfångare, fläktar mm Anslutning vid gavel Takfotsdetalj: Kantavslut Vistelseytor Starkt reflekterande förnster eller fasadmaterial Anslutning vid stuprörsutkastare Regnskugga under takutsprång Sedum på låglutande tak: System XMS 0-4 Anslutning vid takbrunnar Här redovisas några av de vanligaste detaljerna som man kommer i kontakt med när man skall bygga ett sedumtak. Kompletta instruktioner om projektering, montering och skötsel hittar du på vegtech.se Våra säljare hjälper dig också gärna om du har fler frågor om sedumtak

12 3 System: XMS 0-4 Uppbyggnad som används på låglutande takytor. Dräneringsmattan Nophadrain säkerställer en god dränering. Rekommenderad taklutning: 0-4 Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m 2 ) Moss-sedummatta Nophadrain mm Xeroflor Moss-sedum 25 mm Nophadrain 5+ System: XMS 2-27 Uppbyggnad där den vattenhållande VT-filten ger vegetationen ett extra vattentillskott. Systemet används främst på lutande tak. Rekommenderad taklutning: 2-27 Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m 2 ) Moss-sedummatta VT-filt 0 30 mm Xeroflor Moss-sedum 0 mm VT-filt

13 32 Gröna Tak och gröna gårdar system sedumtak Takfotsdetalj: Kantavslut Vid takfoten (takets nederkant) avslutas takvegetationen med Veg Techs kantavslut som ger ett distinkt avslut av takvegetationen och skyddar den yttersta kanten av vegetationen. Kantavslutet utgörs av en vinklad rostfri plåt och i vinkeln finns utstansade hål där överskottsvattnet från takvegetationen kan rinna av taket. Kantavslutet finns i utförande med eller utan dekorlist i oljad ek. Kantavslutet monteras vanligtvis av tätskiktsentreprenören i samband med tätskiktsarbetet. Kantavslut kan även användas vid takets gavlar om takkonstruktionen saknar vindskivekonstruktion eller sarg. I dessa fall används kantavslut utan dräneringshål eftersom man inte vill ha något avrinnande vatten från dessa sidor av taket. Klistrad pappremsa på kantavslut Ytpapp Underlagspapp Eklist (tillval) Kantavslut Fotplåt Hängränna Takfotsdetalj: Fotplåt Precis som vid exempelvis ett vanligt papptak infästs en fotplåt längs takfoten. Fotplåten fungerar som en dropplist för det vatten som avrinner från takytan och förhindrar att vattnet droppar på fasaden. Fotplåten tillverkas i rostfritt stål. Kantavslut i rostfri plåt med utstansade hål för dränering. Med/utan dekorlist i oljad ek. Fotplåten monteras vanligtvis av tätskiktsentreprenören i samband med tätskiktsarbetet. Fotplåt: Perforerad för god vidhäftning. (Godkänd enligt branschstandard) 50 mm Anslutning vid gavlar, vindskivor och låga sarger Vegetationsuppbyggnaden kan normalt anläggas ända intill de gavlar, vindskivor och låga sarger som omger ytan. Gaveldetaljerna utförs i de allra flesta fall på samma sätt som på ett standardtak utan vegetation men höjden skall anpassas för den vegetationsuppbyggnad som skall monteras. Gaveln, vindskivan eller sargen skall vara minst 0 mm högre än vegetationsuppbyggnaden. Tätskiktet ansluts enligt tätskiktsleverantörens anvisningar. Detaljutförande av plåtarbeten enl. leverantörens anvisning Uppdrag av tätskikt enl. leverantörens anvisning Plåt ca 30 Tätskikt ca 70 Trekantslist Anslutning mot sarg Vegetationen med underliggande dränerings- eller fukthållande lager kan normalt anläggas ända intill sarger som omger ytan. Tätskiktet ansluts till sargen enligt tätskiktsleverantörens anvisningar. De uppdragningar av tätskiktet på sargen som når ovanför vegetationsuppbyggnaden skall vara skyddsbelagda, intäckta med plåt eller skyddas på annat vis. Denna exponerade del av tätskiktet kommer annars ha kortare livslängd än övriga delar av tätskiktet.

14 33 Takbrunnsskydd Låglutande tak avvattnas ofta via invändiga takbrunnar. Dessa takbrunnar måste hållas fria från vegetation för att säkerställa en god avrinning från takytan. Veg Techs takbrunnsskydd i rostfri plåt placeras därför ovanför takbrunnarna. Den sil som ofta finns på den befintliga takbrunnen ryms inuti Veg Techs takbrunnsskydd. Ränndalar På låglutande tak finns ofta ränndalar som på ett säkert sätt skall transportera vattnet fram till takbrunnarna. För att säkerställa en säker dränering av vattnet i ränndalarna och för att de enkelt skall kunna inspekteras bör de hållas fria från vegetation. Den fuktiga miljön i ränndalarna är dessutom olämplig för takvegetationen eftersom risken för ogrästillväxt ökar. Ränndalarna kan hållas helt öppna och vegetationsuppbyggnaden avslutas med Veg Techs kantavslut som monteras längs med hela ränndalen. Tänk dock på att tätskiktet i detta fall blir mer sårbart eftersom det exponeras för solens UV-ljus och därmed får en kortare livslängd än det tätskikt som ligger skyddad under sedumtaket. Öppen ränndal där sedumtaket avslutats med Veg Techs kantavslut i rostfri plåt. Stuprörsutkastare Uppbyggnaden för ett sedumtak är anpassad för att ta hand om den nederbörd som faller på sedumtaket så att växternas behov tillgodoses och att överskottet kan dräneras bort. Om det tillförs extra vatten utöver detta, t ex från stuprörsutkastare, medför detta en betydligt ökad risk för ogräsetablering pga den ökade vattenmängden. Vattnet från stuprörsutkastare riskerar också att medföra erosionsskador i växtskiktet. Vid stuprörsutkastare ersätts därför vegetationen lämpligen med en öppen ränna som kan avleda vattnet på ett säkert sätt. Dimensionering av rännan är beroende av vattenflödet från överliggande tak.

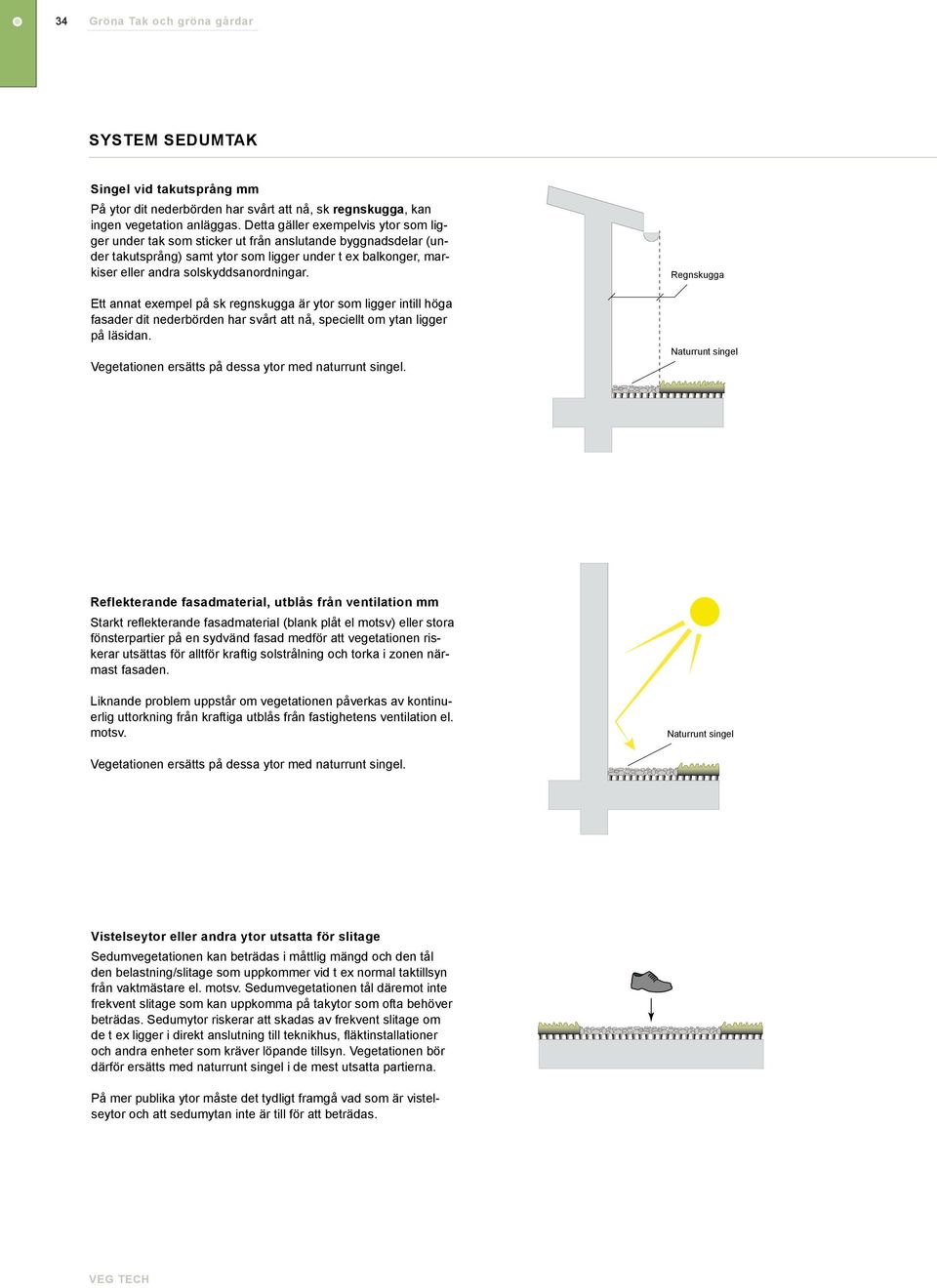

15 34 Gröna Tak och gröna gårdar system sedumtak Singel vid takutsprång mm På ytor dit nederbörden har svårt att nå, sk regnskugga, kan ingen vegetation anläggas. Detta gäller exempelvis ytor som ligger under tak som sticker ut från anslutande byggnadsdelar (under takutsprång) samt ytor som ligger under t ex balkonger, markiser eller andra solskyddsanordningar. Ett annat exempel på sk regnskugga är ytor som ligger intill höga fasader dit nederbörden har svårt att nå, speciellt om ytan ligger på läsidan. Vegetationen ersätts på dessa ytor med naturrunt singel. Regnskugga Naturrunt singel Reflekterande fasadmaterial, utblås från ventilation mm Starkt reflekterande fasadmaterial (blank plåt el motsv) eller stora fönsterpartier på en sydvänd fasad medför att vegetationen riskerar utsättas för alltför kraftig solstrålning och torka i zonen närmast fasaden. Liknande problem uppstår om vegetationen påverkas av kontinuerlig uttorkning från kraftiga utblås från fastighetens ventilation el. motsv. Naturrunt singel Vegetationen ersätts på dessa ytor med naturrunt singel. Vistelseytor eller andra ytor utsatta för slitage Sedumvegetationen kan beträdas i måttlig mängd och den tål den belastning/slitage som uppkommer vid t ex normal taktillsyn från vaktmästare el. motsv. Sedumvegetationen tål däremot inte frekvent slitage som kan uppkomma på takytor som ofta behöver beträdas. Sedumytor riskerar att skadas av frekvent slitage om de t ex ligger i direkt anslutning till teknikhus, fläktinstallationer och andra enheter som kräver löpande tillsyn. Vegetationen bör därför ersätts med naturrunt singel i de mest utsatta partierna. På mer publika ytor måste det tydligt framgå vad som är vistelseytor och att sedumytan inte är till för att beträdas.

16 35 Anslutning till tekniska installationer, takfönster, lanterniner, solfångare mm På en takyta måste sedumtaket ofta samsas med diverse installationer som exempelvis takfönster, solfångare och ventilationsutrustning. Hur väl sedumtaket fungerar tillsammans med dessa installationer beror främst av följande: Hur påverkar dessa installationer växtbetingelserna för sedumtaket? Hamnar vegetationen exempelvis i för mycket skugga eller får nederbörden svårt att nå växtligheten? Kommer avrinnande vatten från exempelvis stora solfångare eller takfönster att belasta sedumtaket? Kräver installationerna frekvent skötsel och tillsyn vilket riskerar att nöta och trampskada vegetationen? Om man bedömer att påverkan från installationerna blir för stora på sedumtaket, eller omvänt att sedumtaket påverkar installationerna, så bör de avskiljas med zoner av naturrunt, rent singel. Vid mindre installationer på taket, som t ex små takfönster, så kan sedumtaket ofta anslutas direkt intill dessa detaljer. Om det bara rör sig om smärre installationer som t ex ett mindre takfönster, en liten ventilationshuv, avloppsluftare mm kan sedumtaket normalt anslutas direkt intill dessa detaljer på taket. Om tekniska installationer finns koncentrerade till vissa partier av taket kan ytorna kring dessa täckas med singel istället för sedumtak. Den täta etableringen av solfångare på detta tak har gjort att man valt att lägga singel kring dessa ytor istället för sedum. I partierna intill solfångarna blir det mer skuggigt och fuktigt än i de fullt solexponerade partierna. Vegetationen riskerar att bli alltför frodig i dessa partier och man måste därför vara beredd på en ökad skötsel. Solfångarna får inte skuggas av uppstickande vegetation eftersom de då förlorar i verkningsgrad. Solfångare har i efterhand monterats på detta sedumtak. Den skuggande effekten på växtskiktet och den långsammare uttorkningen har medfört att ogräs har etablerats.

17 36 Gröna Tak och gröna gårdar material för sedumtak Sedummattor Prefabricerade mattor med en blandad vegetation av sedum och mossor anpassade för nordiskt klimat. Mattan innehåller ca 30 mm mineraljordsblandning och hålls samman och armeras av en fiberduk med ett integrerat slingnät av nylon enligt system Xeroflor. Veg Techs takvegetationssystem med sedum är brandgodkänt som taktäckning och uppfyller klassificeringen B roof (t 2 ). Xeroflor-stommen är perforerad med små hål för att optimera luftgenomströmningen och på så sätt göra uppbyggnaden mer motståndskraftig mot vindlaster. Veg Techs sedummattor odlas i Småland med härdiga arter anpassade för nordiskt klimat. Växternas sk. proveniens (härkomst) är avgörande för om takvegetationen skall klara exempelvis en sträng vinter. Artblandningens utseende och sammansättning kan variera under olika årstider och varierar beroende på yttre påverkan såsom klimat, väderstreck och nederbörd. Armeringen bryts inte ned Effektiv armering även på lutande tak Odlat i Sverige för skandinaviskt klimat Brandgodkända sedumtak Perforerad stomme mot vindlaster Krympfri stomme Med armering från: Exempel på arter: Sedum acre - gul fetknopp Sedum album - vit fetknopp Sedum album Murale - murale Sedum album Coral carpet - coral carpet Sedum album Lime - lime Sedum album Hilbrandhi - hilbrandhi Sedum sexangulare - kantig fetknopp Sedum spurium - kaukasiskt fetblad Sedum ewersii - mongoliskt fetblad Sedum Kamtschaticum - kamtjatkafetblad Sedum florifeum - smaragdfetblad Sedum reflexum - stor fetknopp Sedum Crassula Milfordae Sedum Divergens Sedumvegetation Takjord mm Xeroflorstomme: fiberduk+armeringsnät Beteckning Xeroflor Moss-sedum Tjocklek 30 Mått (m) x 0,8 Leverans Lastade på EUR-pall Max 25 st mattor/pall

18 37 Nophadrain Dräneringssystemet Nophadrain består av en formpressad, profilerad matta av polystyren. På båda sidor omges den av skyddande fiberduk eller film. Nophadrain finns i ett antal olika modeller med varierande dräneringskapacitet. De har alla en låg vikt och en minimal bygghöjd. De håller en konstant dräneringsförmåga även efter lång tid av hög tryckbelastning. Nophadrain skyddar dessutom tätskiktet från nötning och mekaniska skador. Enligt ny europeisk standard måste alla produkter som används som dräneringsmaterial vara CE-märkta. Samtliga dräneringsmaterial från Nophadrain är CE-märkta enligt stadarden BS EN ND 5+ Beteckning ND 5+ Tjocklek 25 Längd rulle (m) 20 Bredd rulle (m),25 m 2 /rulle 25 Vattenhållande förmåga (l/m 2 ) 3,2 Dränerande förmåga vid 3% lutning (l/s/m) 2,4 Innovative Gründachsysteme VT-filt Används främst som underlag till sedumvegetation på lutande tak. Den har både en vattenhållande och dränerande funktion. VT-filten tillverkas av textilfibrer. Beteckning VT-filt Tjocklek 0 Längd rulle (m) 5,4 Bredd rulle (m),3 m 2 /rulle 20 Densitet (g/m 2 ) 200 Vattenhållande förmåga (l/m 2 ) 8 (avtar med lutning)

19 38 Gröna Tak och gröna gårdar detaljer och tillbehör Takfotsdetalj: Kantavslut Vid takfoten (takets nederkant) avslutas takvegetationen med Veg Techs kantavslut som ger ett distinkt avslut av takvegetationen och skyddar den yttersta kanten av vegetationen. Kantavslutet utgörs av en vinklad rostfri plåt och i vinkeln finns utstansade hål där överskottsvattnet från takvegetationen kan rinna av taket. Kantavslutet finns i utförande med eller utan dekorlist i oljad ek. Beteckning: KA50 KA50EK Material: rostfri plåt rostfri plåt+eklist Höjd : Längd : Dekorlist av oljad ek: nej ja Används vid system: XMS 0-4 XMS 2-27 XMS 0-4 XMS 2-27 Kantavslut KA50 i rostfritt stål monterat utmed takfoten. Eklist (tillval) Kantavslut med dekorlist av oljad ek, KA50EK. Dräneringshål Hål för klistring i tätskikt 90 mm Takfotsdetalj: Fotplåt Precis som vid exempelvis ett vanligt papptak infästs en fotplåt längs takfoten. Fotplåten fungerar som en dropplist för det vatten som avrinner från takytan och förhindrar att vattnet droppar på fasaden. 50 mm Beteckning: Material: Fotplåt rostfri plåt Längd : 250 Längd monterad inkl omlottskarv : 50 Används vid system: XMS 0-4 XMS 2-27 Perforerad fotplåt för god vidhäftning. (Godkänd enligt branschstandard) Takbrunnsskydd Låglutande tak avvattnas ofta via invändiga takbrunnar. Dessa takbrunnar måste hållas fria från vegetation för att säkerställa en god avrinning från takytan. Veg Techs takbrunnsskydd placeras därför ovanför takbrunnarna. Den sil som ofta finns på den befintliga takbrunnen ryms inuti Veg Techs takbrunnsskydd. Beteckning: Material: Takbrunnsskydd rostfri plåt Mått (lxbxh): 200 x 200 x 80 Används vid system: XMS 0-4 XMS 2-27

20 39 Droppbevattning Sedumtaken klarar mycket långa torrperioder och överlever även i tuffa växtmiljöer med vind- och solexponering. När det är som torrrast kan vegetationen se rödbrun och plågad ut. Med en enkel installation med droppbevattning kan man gardera sig mot de torrraste perioderna så att vegetationen håller en jämnare standard även under dessa perioder. Speciellt gäller detta på branta takytor i vind- och solutsatta lägen. Veg Techs droppbevattning är av högkvalitativt material och är enkel att sköta och montera. Droppbevattningssystemet ligger dolt i takvegetationens uppbyggnad och stör därför inte det visuella intrycket av takytan. Veg Tech kan hjälpa dig med installationen av droppbevattningen. Stenavskiljare Kan användas för att separera sedumvegetationen från exempelvis singel på taket och ger en distinkt gräns mellan dessa ytor. Beteckning: Material: Mått (lxbxh): Stenavskiljare rostfri plåt 2000 x 70 x 30 mm Används vid system: XMS 0-4 XMS 2-27 Lättfyllnadsmaterial HASOPOR Ett dränerande lättfyllnadsmaterial som kan användas till att skapa kullar i vegetationsuppbyggnad eller för att jämna ut nivåskillnader utan att det innebär någon väsentlig viktbelastning på takkonstruktionen. Materialet har en kantig struktur vilket gör att det ligger stadigt även i brantare släntlutningar. Hasopor har dessutom en hög tryckhållfasthet. Tillverkas av återvunnet glas. Beteckning: Material: Fraktion: Leverans: HASOPOR återvunnet glas 0/60 mm Storsäck eller bulk

21 45 4 5

22 46 Gröna Tak och gröna gårdar system NATURTAK Sedum-ört-gräs System: XSÖG 0-5 Uppbyggnad av sedum-ört-gräsvegetation på låglutande takytor. Rekommenderad taklutning: 0-5 Uppbyggnad: Bygghöjd Bygghöjd totalt Sedum-ört-gräsmatta 30 2 Veg Tech Takjord 40 3 Grodan TT 00/ Nophadrain Rotskydd WSB 80 0,8 Vikt vattenmättad (kg/m 2 ) System: XSÖG 5-4 Uppbyggnad av sedum-ört-gräsvegetation på lutande takytor. Rekommenderad taklutning: 5-4 Uppbyggnad: Bygghöjd Bygghöjd totalt Sedum-ört-gräsmatta 30 2 Veg Tech Takjord Grodan TT 00/ Rotskydd WSB 80 0,8 Vikt vattenmättad (kg/m 2 ) Ängsbiotoper Uppbyggnad av biotoptak med nordisk ängsflora. Färdigt direkt med Veg Techs förodlade ängsmattor. Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m 2 ) Veg Tech Färdig Ängsmatta 30 2 Veg Tech Bjälklagsjord 40 3 Grodan TT 00/ Nophadrain Rotskydd WSB 80 0, Biotoptak med plantor Veg Techs stora urval av svenskodlade örtpluggplantor för nordiskt klimat gör att man kan återskapa många olika typer av biotoper. Det exakta jorddjupet i uppbyggnaden beror av växtvalet och förutsättningarna på aktuell takyta. Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m 2 ) Veg Tech Örtpluggplantor - 2 Veg Tech Bjälklagsjord ca 20 3 Grodan PP 00/ Nophadrain Rotskydd WSB 80 0, På vår hemsida finner du mer information om detaljlösningar för olika typer av gröna tak. Uppbyggnaderna ovan redovisar systemuppbyggnaden ovan tätskiktet. För mer information ang. tätskiktslösningar hänvisas till tätskiktsleverantören.

23 47 material för naturtak Sedum-ört-gräsmattor Svenskodlade mattor med en blandad vegetation av örter, gräs och sedum. Den breda artmixen gör att vegetationen kan anpassa sig till skiftande förutsättningar på olika takytor. Mattan baseras på en stomme av fiberduk med ett integrerat slingnät av nylon enligt system Xeroflor. Mattan innehåller ca 30 mm mineraljordsblandning. Exempel på arter: Tjocklek Mått Leverans prästkrage, sand- och backnejlika, liten blåklocka, gulmåra, rölleka, axveronika, mandelblomma, rödklint, blåeld, backtimjan, gråfibbla, fårsvingel, fjällgröe, borsttåtel, berggröe, vit fetknopp, gul fetknopp, kantig fetknopp, kaukasiskt fetblad, mongoliskt fetblad ca 30 mm x 0,8 m Lastade på EUR-pall Max ca 25 st mattor/pall Färdig ängsmatta Veg Techs svenskodlade ängsmattor med en lättskött och tålig artblandning. Salttålig äng FÄ 700 Svenskäng FÄ 6703 Tjocklek Mått Leverans En torktålig ängsblandning med nordisk proviniens. Produktdata finns i kapitlet ängsvegetation. En klassisk ängsblandning med nordisk proviniens. Passar bäst i skyddade lägen. Produktdata finns i kapitlet ängsvegetation. ca 30 mm x 0,8 m Lastade på EUR-pall Max ca 20 st mattor/pall Örtpluggplantor Veg Tech har ett mycket stort sortiment av svenskodlade örtpluggplantor. De flesta nordiska biotoper kan återskapas på takytan för att öka den biologiska mångfalden i staden. Hela vårt sortiment av örtpluggplantor hittar du i avsnittet Plantor för markmiljöer. Leverans Levereras i set om 40 plantor/brätte Veg Tech Takjord och Veg Tech Bjälklagsjord Veg Techs lätta mineraljordar är speciellt framtagna för vegetationsytor på tak och bjälklag. Till skillnad från en organisk jord bryts mineraljordarna ned mycket långsamt och de har en bra struktur och långtidsstabilitet. Bjälklagsjorden innehåller dessutom en stor andel pimpsten som ger jorden mycket goda vattenhållande egenskaper och utmärkt struktur. Beteckning Veg Tech Bjälklagsjord Veg Tech Takjord Vikt vattenmättad ca 200 kg/m 3 ca 200 kg/m 3 Leverans Storsäck 0,6-0,8m 3 Bulk, lastbil+släp ca 30m 3 Säckar á 5 l Storsäck 0,6-0,8m 3 Bulk, lastbil+släp ca 30m 3

24 48 Gröna Tak och gröna gårdar material för naturtak Veg Tech Grodan Veg Tech Grodan används som vattenhållande skikt. De vattenhållande skivorna ger uppbyggnaden en betydligt bättre vattenhållande förmåga än om uppbyggnaden utförs med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimerad bygghöjd och vikt. Grodan PP är mer formstabil än Grodan TT och lämpar sig bättre om ytan skall beträdas mer frekvent. Beteckning PP 00/40 TT 00/40 Tjocklek Mått på skivor 000 x x 600 Densitet (kg/m 3 ) Torrvikt (kg/m 2 ) 6,8 4,8 Våtvikt (kg/m 2 ) 4 38,8 Vattenhållande förmåga (l/m 2 ) Nophadrain Dräneringssystemet Nophadrain består av en formpressad, profilerad matta av polystyren. På båda sidor omges den av skyddande fiberduk eller film. Nophadrain finns i ett antal olika modeller med varierande dräneringskapacitet. De har alla en låg vikt och en minimal bygghöjd. De håller en konstant dräneringsförmåga även efter lång tid av hög tryckbelastning. Nophadrain skyddar dessutom tätskiktet från nötning och mekaniska skador. Enligt ny europeisk standard måste alla produkter som används som dräneringsmaterial vara CE-märkta. Samtliga dräneringsmaterial från Nophadrain är CE-märkta enligt stadarden BS EN Beteckning ND 220 Tjocklek Längd rulle (m) 32 Bredd rulle (m),25 m 2 /rulle 40 Vattenhållande förmåga (l/m 2 ) - Dränerande förmåga vid 3% lutning (l/s/m) 0,64 Innovative Gründachsysteme Rotskydd Nophadrain WSB 80 Används som rotskydd i uppbyggnader med sedum-ört-gräsvegetation. Rotskydd används i de fall tätskiktet inte har ett eget inbyggt rotskydd. Beteckning WSB 80 Tjocklek 0,8 Bredd rulle (m) 8 eller 6 Längd rulle (m) 25 Material LDPE Vikt (g/m 2 ) 760

25 49 Takfotsdetalj: Kantavslut Vid takfoten (takets nederkant) avslutas takvegetationen med Veg Techs kantavslut som ger ett distinkt avslut av takvegetationen och skyddar den yttersta kanten av vegetationen. Kantavslutet utgörs av en vinklad rostfri plåt och i vinkeln finns utstansade hål där överskottsvattnet från takvegetationen kan rinna av taket. En förmonterad oljad eklist ger kantavslutet en totalhöjd på 20 mm. Beteckning: Material: Höjd : Längd : 2000 KA 20EK rostfri plåt+eklist 20 inkl eklist Används vid system: XSÖG 0-5 XSÖG 5-4 Ängstak Takfotsdetalj: Fotplåt Precis som vid exempelvis ett vanligt papptak infästs en fotplåt längs takfoten. Fotplåten fungerar som en dropplist för det vatten som avrinner från takytan och förhindrar att vattnet droppar på fasaden. 50 mm Beteckning: Material: Fotplåt rostfri plåt Längd : 250 Längd monterad inkl omlottskarv : 50 Används vid system: XSÖG 0-5 XSÖG 5-4 Ängstak Perforerad fotplåt för god vidhäftning. (Godkänd enligt branschstandard) Sedum-ört-grästak på villa. Fem år efter montering.

26 50 Gröna Tak och gröna gårdar Gröna Gårdar och Takträdgårdar Grönt istället för asfaltsgårdar och papptak Med lätta och säkra system kan sterila tak- och bjälklagsytor förvandlas till grönskande oaser. Det ställs allt högre krav på att fastigheter utförs med en stor andel grönyta för att tillgodose invånarnas behov och för att skapa en bättre stadsmiljö. Genom att anlägga grönytorna på fastigheternas tak eller gårdar kan man utnyttja ytor som annars hade varit sterila och föga inbjudande. Gröna tak, gårdar och terrasser kan också bidra till att möta det moderna byggandets allt högre krav på att förbättra den biologiska mångfalden i staden. Varför inte anlägga en fjärilsrestaurang på gården eller en fördröjningsyta för dagvatten? Enkla och välbeprövade system Att anlägga växtlighet på exempelvis ett gårdsbjälklag eller en terrass kräver stor kunskap om både växtteknik och byggnadsteknik. Det är en sak att anlägga en grönyta på marken en helt annan att anlägga vegetation på ett tak, en innergård eller på ett bjälklag. Hur löser jag dräneringen av vegetationsytan? Blir det för stor belastning med jord och växter? Kommer växtrötterna att skada tätskiktet? Veg Tech har enkla, säkra och beprövade system som löser alla dessa problem. Med våra system kan man bygga varierade vegetationsytor med en mycket låg viktbelastning och en minimal bygghöjd. minimal vikt och Säkra uppbyggnader med veg techs system Nophadrain WSB 80 används som rotskyddsfolie under vegetationsuppbyggnader i de fall då det underliggande tätskiktet inte är rotsäkert.. Vegetation I Veg Techs sortiment hittar du t ex perennmattor, ängsmattor och en stor mängd örtpluggplantor. Växternas krav på jorddjup och vattentillgång avgör 5. Rotskydd: WSB 80 hur uppbyggnaden skall dimen- 2. Veg Tech Bjälklagsjord sioneras med bjälklagsjord, vattenhållande skivor och dräneringslager. Bjälklagsjorden är framtagen för växtytor med speciella krav. Med en inblandning av bland annat pimpsten får jorden en avsevärt förbättrad vattenhållande förmåga och låg vikt. 6. Tätskikt Veg Tech levererar eller monterar inte tätskikt. Din tätskiktsentreprenör kan ge dig råd vid val av t ex rotsäkra tätskikt. Om ytan förses med ett tätskikt som är rotsäkert behöver inte den separata rotskyddsfolien WSB 80 användas. 4. Dränerande skikt: Nophadrain Nophadrain dräneringsmattor finns i flera olika modeller anpassade för skiftande belastningsoch dräneringskrav. De håller en konstant dräneringsförmåga även efter lång tid av hög tryckbelastning. Nophadrain skyddar tätskiktet mot nötning och mekaniska skador. 3. Vattenhållande skikt: Grodan Skivor av Veg Tech Grodan ger uppbyggnaden en bättre vattenhållande förmåga jämfört med uppbyggnader utförda med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimal bygghöjd och vikt.

27 5 I naturlig storlek: Veg Techs minimala uppbyggnad för perenner Veg Techs perennmattor av flocknäva på en innergård. Det dränerande skiktet Nophadrain används även under de stensatta delarna av gårdsytan. 2 Exempel på en varierad perennyta på en takträdgård på Kungsholmen i Stockholm. Substrat: Veg Techs Bjälklagsjord 200 mm 2 Vattenhållande skikt: Grodan PP 00/40 40 mm Vattenhållande skikt: Grodan PP 00/40 40 mm Dränering: Nophadrain 220 mm

28 52 Gröna Tak och gröna gårdar Bildgalleri - en grönare miljö på gården Grönt höjer värdet på fastigheten En tilltalande grön miljö på gården är mycket värdefull för fastigheten. Speciellt i hårda stadsmiljöer värderas en lummig gård högt av de boende. En grön investering lönar sig oavsett om det gäller renovering av en befintlig fastighet eller vid nyproduktion. I våra tättbebyggda städer ställs allt högre krav på att man utnyttjar exempelvis takytor, innergårdar och överbyggda garage för att anlägga gröna ytor. Njut och försök förstå att du just nu befinner dig mitt i Stockholm på Södermalm i Hornstull. Det är lugnt och stilla och det enda som hörs är fågelkvitter! I lägenhetsannonsen är det den gröna gården som får mäklaren att gå i spinn. Därav den lyriska beskrivningen på bästa mäklarslang. (Hemnet, 2009) Gården byggdes upp med Veg Techs system för gröna gårdar. På bilden syns även sedumtak och marktäckande perenner.

29 53 Grå och steril innergård blir grön och levande En kal och oinredd innergård på Grand Hôtel i centrala Stockholm fick ett grönt lyft med produkter från Veg Tech. På gårdsytan etablerades färdiga perennmattor av vintergröna som ramades in med rabattstödet GreenLiner. På den låglutande takytan ovanför lades ett sedumtak. Gårdsytan skyddas av Veg Techs rotskyddsfolie WSB 80 och dräneringsmattan Nophadrain. Två månader efter anläggning

30 54 Gröna Tak och gröna gårdar BildGALLERI - GRÖNA GÅRDAR OCH TAKTRÄDGÅRDAR Perennmatta med blommande flocknäva bredvid yta med konstgräs. Båda ytorna dräneras av Nophadrain Perennmatta med waldsteinia på en uppbyggnad med Veg Techs bjälklagsjord och vattenhållande skivor av Grodan. 3 Veg Techs tunna uppbyggnader för marktäckande perenner på ett gårdsbjälklag. I förgrunden syns perennmatta med waldsteinia samt örtplugg av myskmadra och murgröna. I bakgrunden syns perennmatta med blandade timjanarter. 4-5 Vårdhemmets varierade takträdgård i sommar- och höstskrud. Uppbyggd med Veg Techs lättviktssystem. 3 2

31 55 4 5

32 56 Gröna Tak och gröna gårdar bildgalleri - GRÖNA GÅRDAR OCH TAKTRÄDGÅRDAR Gårdsbjälklag uppbyggt med Nophadrain dränering och vattenhållande skivor av Grodan, Liljeholmen 2 Veg Techs modulkrukor möblerar gård på Östermalm 3 Två dagar tidigare var det bara asfalt, nu en lättskött lummig gård, Stockholm 4 Vattning pågår av nyplanterade träd och perrenner på takträdgård, Kungsholmen. På fasaden i bakgrunden syns Gröna Vajern för klängväxter 5 Sibirisk vallmo och dvärgrosenprakttry trivs bra i Veg Techs bjälklagsjord på en solig och blåsig takterrass, Kungsholmen 2 3 4

33 57 5

34 58 Gröna Tak och gröna gårdar SYSTEM gröna gårdar och takträdgårdar Steg : Bärigheten hos det underliggande taket/bjälklaget avgör hur tunga och tjocka växtuppbyggnader som kan tillåtas. Steg 2: Vegetationstypen och platsens förutsättningar (t ex växtzon, mikroklimat, sol/skugga) avgör hur växtuppbyggnaden skall dimensioneras med bjälklagsjord, vattenhållande skivor och dränering. Vegetation I stort sett kan alla typer av växtlighet användas på tak, bjälklag och innergårdar. I Veg Techs sortiment hittar du exempelvis perennmattor, ängsmattor och en stor mängd örtpluggplantor. Växternas krav på jorddjup och vattentillgång avgör hur uppbyggnaden skall dimensioneras med lättviktsjord, vattenhållande skivor och dräneringslager. I följande figurer ges rekommendationer för några olika typer av vegetation. Veg Tech Bjälklagsjord Bjälklagsjorden är framtagen för växtytor med speciella krav. Med en inblandning av bland annat pimpsten får jorden en avsevärt förbättrad vattenhållande förmåga. Bjälklagsjordens densitet beror bl a av jorddjupet (vattenpelarens höjd) och kan variera under olika förutsättningar. Viktangivelserna i våra uppbyggnadsförslag baserar sig på 000 kg/m 3 (leveransfuktig) respektive 200 kg/m 3 (vattenmättad). Vattenhållande skikt Veg Tech Grodan Skivor av Veg Tech Grodan ger uppbyggnaden en bättre vattenhållande förmåga jämfört med uppbyggnader utförda med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimerad bygghöjd och vikt. Dräneringslager Nophadrain Ett effektivt och välpeprövat dräneringssystem med låg vikt och minimal bygghöjd. Samtliga modeller av Nophadrain klarar lång tid av hög tryckbelastning dessutom skyddas tätskiktet mot nötning och mekaniska skador. Rotskydd Nophadrain WSB 80 Används som rotskydd i vegetationsuppbyggnader på tak och bjälklag. Detta rotskydd behövs inte om takets eller bjälklagets tätskikt redan har en inbyggd rotskyddsfunktion. Tätskikt Veg Tech levererar eller monterar inte tätskikt. Din tätskiktsentreprenör kan ge dig råd vid val av t ex rotsäkra tätskikt samt göra en korrekt bedömning av konditionen hos byggnadens befintliga tätskikt. Bevattning? Veg Techs uppbyggnader med bjälklagsjord och vattenhållande skivor av Grodan har en stor vattenmagasinerande förmåga. Detta gör att ytorna blir betydligt mindre beroende av bevattning än traditionella uppbyggnader som bara baseras på konventionell planteringsjord. Vid mycket långa torkperioder kommer dock även vegetationsytor byggda med Veg Techs system att kräva bevattning. Behovet av bevattning beror så klart även på vilken typ av vegetation som använts. Speciellt uppmärksam skall man vara på t ex tak och terrasser som ofta utsätts för uttorkande vind och hög solexponering. Veg Tech kan vid behov även hjälpa till med exempelvis ett automatiskt droppbevattningssytem som medför en väsentligt förenklad skötsel av anläggningen i framtiden. Observera att våra uppbyggnadsförslag endast ger generella rekommendationer och att jorddjup, vattenhållande skivor och dränering måste anpassas efter växtvalet och förutsättningarna på aktuell tak- eller bjälklagsyta. Tätskikts - och plåtarbeten utförs enligt leverantörens anvisningar. De angivna totalvikterna inkluderar inte punktlaster från vegetationen. Stora buskar och träd innebär avsevärda punktlaster och hänsyn till detta måste tas i varje enskilt fall.

35 59 Perenner En uppbyggnad som täcker behovet hos ett brett urval av örtartad vegetation. Växtvalet och platsens förutsättningar avgör den exakta uppbyggnaden. Exempel på växter från Veg Tech: Perennmattor: >0 arter att välja bland Örtpluggplantor: 00-tals arter att välja bland Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m 2 ) Veg Tech Bjälklagsjord Grodan PP 00/ skivor, beror av bl a artval Nophadrain Rotskydd WSB 80 0,8 Mindre buskar och perenner En uppbyggnad för exempelvis buskvegetation och perenner. Växtvalet och platsens förutsättningar avgör den exakta uppbyggnaden. Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m 2 ) Veg Tech Bjälklagsjord Grodan PP 00/ skivor, beror av bl a artval 3 Nophadrain Rotskydd WSB 80 0,8 Gräsytor Uppbyggnad: Bygghöjd Veg Tech Bjälklagsjord 50 2 Grodan PP 00/ Nophadrain 220 Bygghöjd totalt 242 Vikt vattenmättad (kg/m 2 ) Rotskydd WSB 80 0,8 Konstgräs Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m 2 ) 2 Konstgräs inkl toppdress ca Sättsand ca 30 3 Nophadrain n/a

36 60 Gröna Tak och gröna gårdar SYSTEM gröna gårdar och takträdgårdar Träd och buskar Punktlaster från träd och buskar är inte inkluderade i viktberäkningarna nedan. Var uppmärksam på att vissa träd och buskar kan ha mycket aggressiva rotsystem och därför skall undvikas på tak- och bjälklagsytor. Eftersom vindlasterna kan vara stora på tak- och bjälklagsytor måste trädens stabilisering nogsamt beaktas. Med Veg Techs trädförankringssystem Duckbill kan säkra förankringar göras utan att påverka det underliggande taket eller tätskiktskonstruktionen. (Se mer i avsnittet Duckbill) Mindre träd och stora buskar Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m 2 ) Veg Tech Bjälklagsjord Grodan PP 00/ skivor, beror av bl a artval 3 Nophadrain Rotskydd WSB 80 0,8 Duckbill trädförankring för bjälklag Stora träd Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m 2 ) Veg Tech Bjälklagsjord Grodan PP 00/ skivor, beror av bl a artval 3 Nophadrain Rotskydd WSB 80 0,8 Förankring med schackel i t ex armeringsnät eller betongfundament. Dimensionerna på dessa beror av trädstorleken och beräknade vindlaster. Det underliggande dräneringsskiktet Nophadrain skyddar tätskiktet. Vegetation i krukor Att etablera vegetationen i krukor är ett enkelt och smidigt sätt att gröngöra exempelvis takterrasser och innergårdar. Krukor lämpar sig extra bra då utrymmet är begränsat och när man inte kan tillåta sig att anlägga vegetationsuppbyggnaden direkt på bjälklaget. Krukorna förses med isolering på insidan för att jämna ut snabba temperaturväxlingar samt med ett dräneringsskikt i botten. Veg Tech levererar kompletta krukor i olika storlekar och olika material. Mer information hittar du i avsnittet Modulkrukor. 2 Bygghöjd Uppbyggnad: Veg Tech Modulkruka finns i flera utföranden 2 Veg Tech Bjälklagsjord beror av växtval, läge mm 3 Droppbevattning vid behov Isolering - 5 Grodan PP 00/40-2 skivor beroende av artval Dräneringsskiva 65

37 6 Hårdgjorda ytor, körytor mm Dräneringskiktet Nophadrain används även under hårdgjorda ytor. Det kan även användas på ytor med mycket hög belastning som t ex brandvägar. A B C Uppbyggnad: Hårdgjord yta, t ex stensättning 2 2 Bärlager, sättsand 3 och 2 enligt leverantörens anvisningar 3 A. Personlast: B: Biltrafik: C: Tung trafik: Nophadrain 220 Nophadrain 620 Nophadrain 620hd tryckhållfasthet 72 kn/m2 862 kn/m2 00 kn/m2 4 4 Tätskikt enl. tätskiktleverantörens anvisningar Omvända tak Omvända tak innebär att tak- eller bjälklagskonstruktionens isolering ligger ovanför tätskiktet. När en omvänd takkonstruktion kombineras med en vegetationsuppbyggnad måste dräneringsskiktet () ligga ovanför isoleringsskiktet (2). Rotskyddsfolien (3) måste ligga under isoleringsskiktet. Dräneringsskiktet () måste vara genomsläppligt för att tillåta eventuell diffusion upp genom isolerskiktet. Vilket dräneringsskikt som skall användas beror också på den dimensionerande belastningen på uppbyggnadens yta. Personlast: Biltrafik: Tung trafik: 2 Isolering 3 Rotskydd WSB 80 Nophadrain 4+ Nophadrain 600sv Nophadrain 600hdsv 4 Tätskikt enl. tätskiktleverantörens anvisningar Anslutning vid takbrunnar Takbrunnsskydd ND RS 30 eller ND RS 50 Takbrunnsskydden håller bjälklagets takbrunnar avskilda från vegetationsuppbyggnaden och säkerställer att takets avvattningssystem hålls fritt från jord eller annat finmaterial. Med öppningsbara lock blir tillsynen enkel av takbrunnarna. Takbrunnsskydden finns i olika höjder för att passa till olika uppbyggnader. Genom det öppningsbara locket kan takbrunnarna inspekteras vid behov. Fris minst 300 mm av tvättat naturrunt singel fraktion 6-32 mm. Gräns mellan olika ytor Veg Tech GreenLiner är ett kantstöd som används för att skapa distinkta avgränsningar mellan olika ytor och material. Både raka och mjuka avgränsningar kan skapas. GreenLiner finns i olika utföranden. Se mer information i avsnittet GreenLiner.

38 62 Gröna Tak och gröna gårdar material för gröna gårdar Substrat Veg Tech Bjälklagsjord Veg Techs bjälklagsjord är optimerad för användning på gröna gårdar och takterrasser. - optimerad vattenhållningsförmåga (växttillgängligt) - god genomsläpplighet - god näringsbuffert - god kapillärförmåga - liten andel finmaterial Jord med pimpsten för växtytor med höga krav Veg Techs bjälklagsjord är framtagen för växtytor med speciella krav. Med en inblandning av bland annat pimpsten erhåller jorden en avsevärt förbättrad vattenhållande förmåga. Pimpstenens unika egenskaper gör vattnet i högre grad växttillgängligt samtidigt som jorden får en bättre struktur. Jordens goda vattenhållande förmåga gör den speciellt lämpad för bjälklagsytor, takytor och innergårdar. Med Veg Techs bjälklagsjord kan man skapa tunna uppbyggnader utan att behöva kompromissa med växtvalet. Veg Techs bjälklagsjord ger växtuppbyggnader som är mindre känsliga för uttorkning. Beroende på växtvalet kommer behovet av bevattning således att minska. Sammansättning: Kompaktering: Sand 0,5-2 mm Pimpsten 2-8 mm Hekla Green -2 mm Kompost 0-20 mm Jorden blandas på beställning varför en initial kompaktering om ca 20% kan förekomma. Därefter är jorden långtidsstabil tack vare sitt låga innehåll av organiskt material. Låg vikt Bjälklagsjordens densitet beror bl a av jorddjupet (vattenpelarens höjd) och kan variera under olika förutsättningar. Viktangivelserna i våra uppbyggnadsförslag baserar sig på 000 kg/m 3 (leveransfuktig) respektive 200 kg/m 3 (vattenmättad). Ger lättskötta ytor Den goda vattenhållande förmågan i jorden ger växtytor med ett reducerat skötselbehov. I kombination med Veg Techs vattenhållande skivor Grodan kan den vattenhållande kapaciteten i uppbyggnaden ytterligare optimeras. Bjälklagsjordens sammansättning och struktur ger den en längre livslängd än jordar som i högre utsträckning baseras på organiskt material. Beteckning Veg Tech Bjälklagsjord Vikt vattenmättad (kg/m 3 ) 200 Leverans Storsäck 0,6-0,8m 3 Bulk, lastbil+släp ca 30m 3 Vattenhållande lager Veg Tech Grodan Ett vattenhållande skikt som ger uppbyggnaden en betydligt bättre vattenhållande förmåga än om uppbyggnaden utförs med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimerad bygghöjd och vikt. Grodan tillverkas av stenull och levereras i form av stabila skivor. Beteckning PP 00/40 Tjocklek 40 Mått på skivor 000 x 600 Densitet (kg/m 3 ) 70 Torrvikt (kg/m 2 ) 6,8 Våtvikt (kg/m 2 ) 4 Vattenhållande förmåga (l/m 2 ) 34

39 63 Dräneringslager Nophadrain Dräneringssystemet Nophadrain består av en formpressad, profilerad matta av polystyren. På båda sidor omges den av skyddande fiberduk eller film. Nophadrain finns i ett antal olika modeller med varierande dräneringskapacitet. De har alla en låg vikt och en minimal bygghöjd. De håller en konstant dräneringsförmåga även efter lång tid av hög tryckbelastning. Nophadrain skyddar dessutom tätskiktet mot nötning och mekaniska skador. Enligt ny europeisk standard måste alla produkter som används som dräneringsmaterial vara CE-märkta. Samtliga dräneringsmaterial från Nophadrain är CE-märkta enligt standarden BS EN Innovative Gründachsysteme Beteckning ND 220 ND 620/620hd ND 4+ Tjocklek Längd rulle (m) Bredd rulle (m),25,25,25 m 2 /rulle Tryckhållfasthet kn/m /00 72 Dränerande förmåga vid 3% lutning (l/s/m) 0,64 0,47 0,64 Rotskydd Nophadrain WSB 80 Används som rotskydd i vegetationsuppbyggnader på tak och bjälklag. Som alternativ kan ett tätskikt med inbyggt rotskydd användas. Beteckning WSB 80 Tjocklek 0,8 Längd rulle (m) 25 Bredd rulle (m) 8 Material LDPE Vikt (g/m 2 ) 760 Takbrunnsskydd Takbrunnsskydden placeras ovanpå takets eller bjälklagets befintliga brunnar. Takbrunnsskydden säkerställer att takets avvattningssystem hålls fritt från jord eller annat finmaterial. Takbrunnsskydden har öppningsbara lock för enkel tillsyn av takbrunnarna. Inspektionsmodulerna finns i olika höjder för att passa till olika uppbyggnader. ND RS mm (Ø h) ND RS mm (Ø h)
