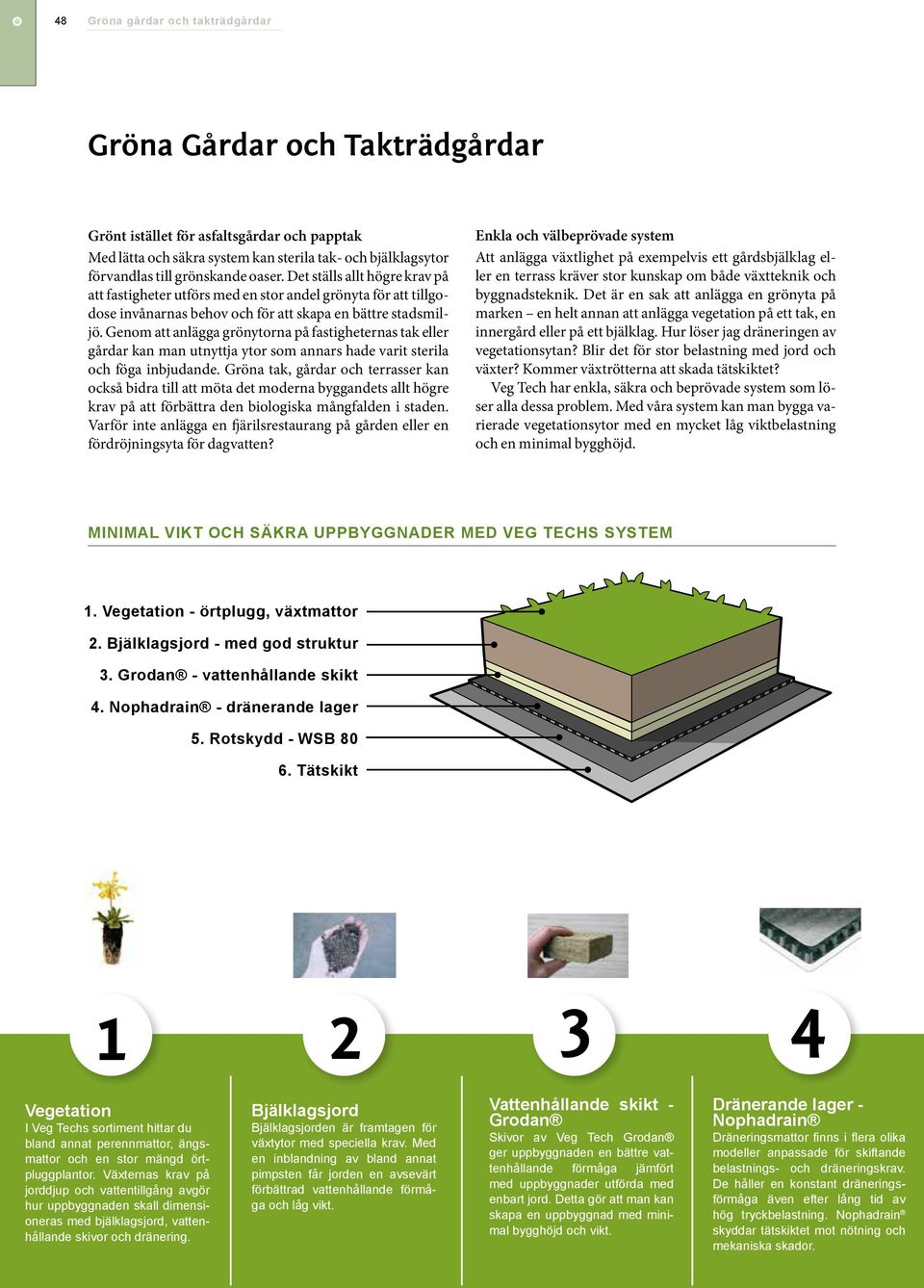

1 8 Gröna gårdar och takträdgårdar Gröna Gårdar och Takträdgårdar Grönt istället för asfaltsgårdar och papptak Med lätta och säkra system kan sterila tak- och bjälklagsytor förvandlas till grönskande oaser. Det ställs allt högre krav på att fastigheter utförs med en stor andel grönyta för att tillgodose invånarnas behov och för att skapa en bättre stadsmiljö. Genom att anlägga grönytorna på fastigheternas tak eller gårdar kan man utnyttja ytor som annars hade varit sterila och föga inbjudande. Gröna tak, gårdar och terrasser kan också bidra till att möta det moderna byggandets allt högre krav på att förbättra den biologiska mångfalden i staden. Varför inte anlägga en fjärilsrestaurang på gården eller en fördröjningsyta för dagvatten? Enkla och välbeprövade system Att anlägga växtlighet på exempelvis ett gårdsbjälklag eller en terrass kräver stor kunskap om både växtteknik och byggnadsteknik. Det är en sak att anlägga en grönyta på marken en helt annan att anlägga vegetation på ett tak, en innergård eller på ett bjälklag. Hur löser jag dräneringen av vegetationsytan? Blir det för stor belastning med jord och växter? Kommer växtrötterna att skada tätskiktet? Veg Tech har enkla, säkra och beprövade system som löser alla dessa problem. Med våra system kan man bygga varierade vegetationsytor med en mycket låg viktbelastning och en minimal bygghöjd. minimal vikt och Säkra uppbyggnader med veg techs system. Vegetation - örtplugg, växtmattor. Bjälklagsjord - med god struktur. Grodan - vattenhållande skikt. Nophadrain - dränerande lager 5. Rotskydd - WSB Tätskikt Vegetation I Veg Techs sortiment hittar du bland annat perennmattor, ängsmattor och en stor mängd örtpluggplantor. Växternas krav på jorddjup och vattentillgång avgör hur uppbyggnaden skall dimensioneras med bjälklagsjord, vattenhållande skivor och dränering. Bjälklagsjord Bjälklagsjorden är framtagen för växtytor med speciella krav. Med en inblandning av bland annat pimpsten får jorden en avsevärt förbättrad vattenhållande förmåga och låg vikt. Vattenhållande skikt - Grodan Skivor av Veg Tech Grodan ger uppbyggnaden en bättre vattenhållande förmåga jämfört med uppbyggnader utförda med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimal bygghöjd och vikt. Dränerande lager - Nophadrain Dräneringsmattor finns i flera olika modeller anpassade för skiftande belastnings- och dräneringskrav. De håller en konstant dräneringsförmåga även efter lång tid av hög tryckbelastning. Nophadrain skyddar tätskiktet mot nötning och mekaniska skador.

2 Gröna gårdar och takträdgårdar 9 Se uppbyggnad för perenner i naturlig storlek. Substrat: Bjälklagsjord 00 mm Veg Techs perennmattor med mixade timjanarter på en innergård. Tillsammans med alvegrus skapar detta spännande kontraster. 5 6 Vattenhållande skikt: Grodan PP 00/0 0 mm Rotskydd Nophadrain WSB 80 används som rotskyddsfolie under vegetationsuppbyggnader i de fall då det underliggande tätskiktet inte är rotsäkert. Tätskikt Veg Tech levererar eller monterar inte tätskikt. Din tätskiktsentreprenör kan ge dig råd vid val av t ex rotsäkra tätskikt. Om ytan förses med ett tätskikt som är rotsäkert behöver inte den separata rotskyddsfolien WSB 80 användas. Vattenhållande skikt: Grodan PP 00/0 0 mm Dränering: Nophadrain 0 mm

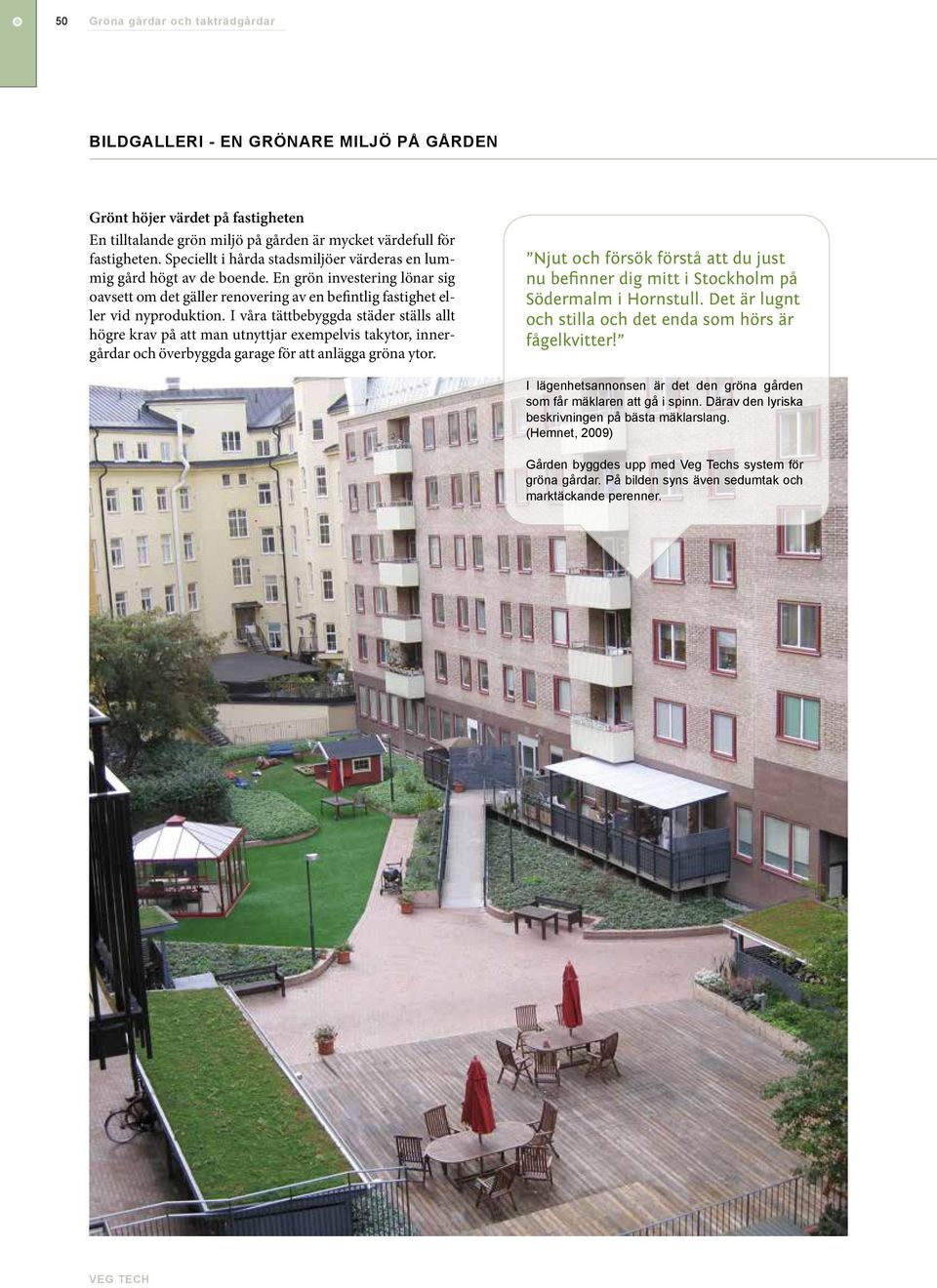

3 50 Gröna gårdar och takträdgårdar Bildgalleri - en grönare miljö på gården Grönt höjer värdet på fastigheten En tilltalande grön miljö på gården är mycket värdefull för fastigheten. Speciellt i hårda stadsmiljöer värderas en lummig gård högt av de boende. En grön investering lönar sig oavsett om det gäller renovering av en befintlig fastighet eller vid nyproduktion. I våra tättbebyggda städer ställs allt högre krav på att man utnyttjar exempelvis takytor, innergårdar och överbyggda garage för att anlägga gröna ytor. Njut och försök förstå att du just nu befinner dig mitt i Stockholm på Södermalm i Hornstull. Det är lugnt och stilla och det enda som hörs är fågelkvitter! I lägenhetsannonsen är det den gröna gården som får mäklaren att gå i spinn. Därav den lyriska beskrivningen på bästa mäklarslang. (Hemnet, 009) Gården byggdes upp med Veg Techs system för gröna gårdar. På bilden syns även sedumtak och marktäckande perenner.

4 Gröna gårdar och takträdgårdar 5 Grå och steril innergård blir grön och levande En kal och oinredd innergård på Grand Hôtel i centrala Stockholm fick ett grönt lyft med produkter från Veg Tech. På gårdsytan etablerades färdiga perennmattor av vintergröna som ramades in med rabattstödet GreenLiner. På den låglutande takytan ovanför lades ett sedumtak. Gårdsytan skyddas av Veg Techs rotskyddsfolie WSB 80 och dräneringsmattan Nophadrain. Två månader efter anläggning.

5 5 Gröna gårdar och takträdgårdar BildGALLERI - GRÖNA GÅRDAR OCH TAKTRÄDGÅRDAR Perennmatta med blommande flocknäva bredvid yta med konstgräs. Båda ytorna dräneras av Nophadrain 0. Perennmatta med waldsteinia och timjan mix på en uppbyggnad med bjälklagsjord och vattenhållande skivor av Grodan. Sedum på gårdens förrådstak. Veg Techs tunna uppbyggnader för marktäckande perenner på ett gårdsbjälklag. I förgrunden syns perennmatta med waldsteinia samt örtplugg av myskmadra och murgröna. I bakgrunden syns perennmatta med blandade timjanarter. -5 Vårdhemmets varierade takträdgård i sommar- och höstskrud. Uppbyggd med Veg Techs lättviktssystem.

6 Gröna gårdar och takträdgårdar 5 Vår 5 Höst

7 5 Gröna gårdar och takträdgårdar bildgalleri - GRÖNA GÅRDAR OCH TAKTRÄDGÅRDAR Gårdsbjälklag uppbyggt med Nophadrain dränering och vattenhållande skivor av Grodan, Liljeholmen. Med perennmattor skapas snygga rabatter från första dagen. Vattning pågår av nyplanterade träd och perenner på takträdgård, Kungsholmen. På fasaden i bakgrunden syns Gröna Vajern för klängväxter. Veg Techs takträdgård: - GreenLiner som rabattstöd - Perennmattor och ängsmattor i rabatter - Strandmattor och maxipluggplantor i dammen - Pelleplattor i gångarna - Gröna vajern för fasadgrönska Sedum Sedum Sedum-ört-gräs Ängsmatta & örtpluggplantor

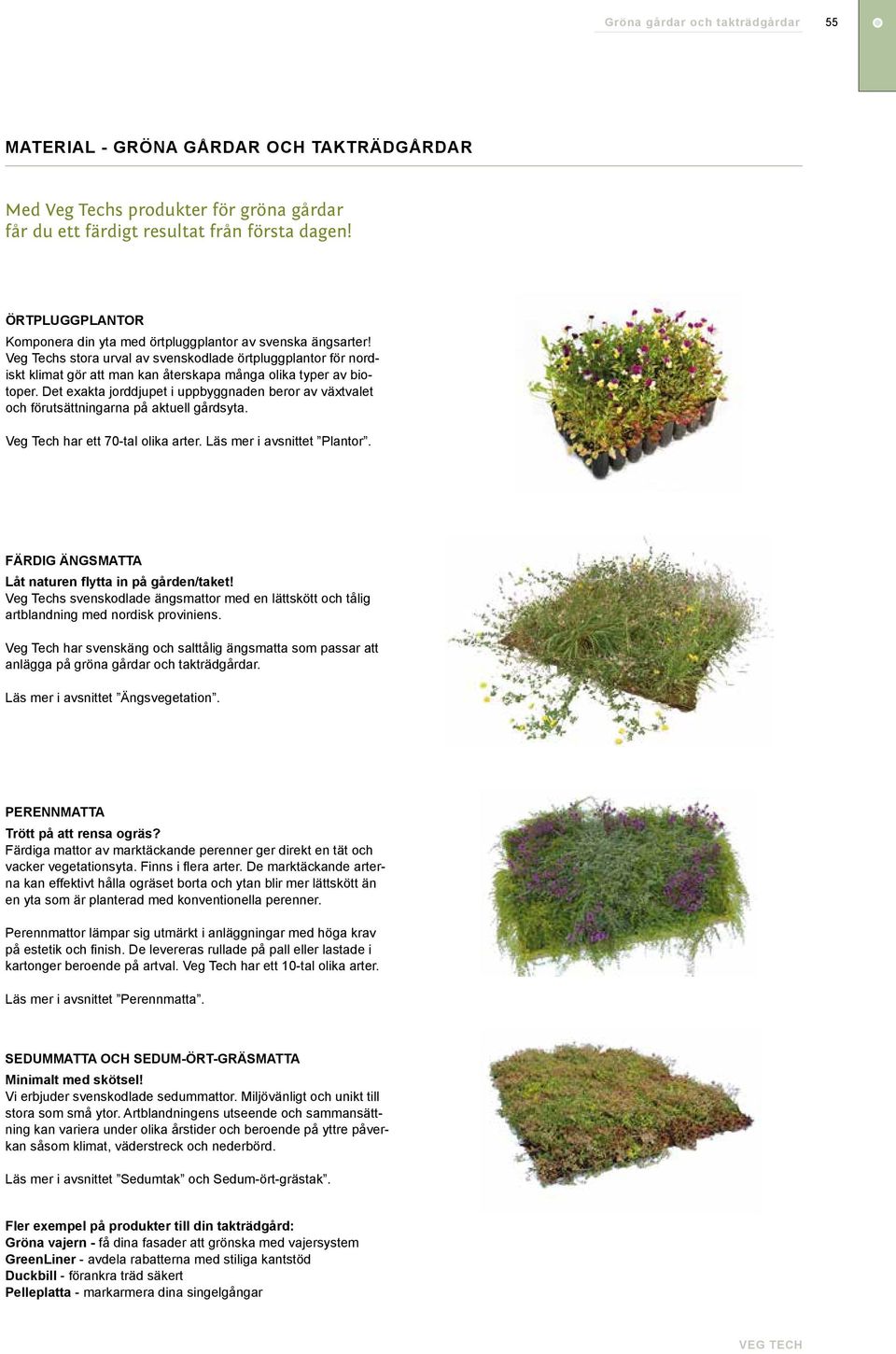

8 Gröna gårdar och takträdgårdar 55 Material - GRÖNA GÅRDAR OCH TAKTRÄDGÅRDAR Med Veg Techs produkter för gröna gårdar får du ett färdigt resultat från första dagen! Örtpluggplantor Komponera din yta med örtpluggplantor av svenska ängsarter! Veg Techs stora urval av svenskodlade örtpluggplantor för nordiskt klimat gör att man kan återskapa många olika typer av biotoper. Det exakta jorddjupet i uppbyggnaden beror av växtvalet och förutsättningarna på aktuell gårdsyta. Veg Tech har ett 70-tal olika arter. Läs mer i avsnittet Plantor. Färdig ängsmatta Låt naturen flytta in på gården/taket! Veg Techs svenskodlade ängsmattor med en lättskött och tålig artblandning med nordisk proviniens. Veg Tech har svenskäng och salttålig ängsmatta som passar att anlägga på gröna gårdar och takträdgårdar. Läs mer i avsnittet Ängsvegetation. PErennmatta Trött på att rensa ogräs? Färdiga mattor av marktäckande perenner ger direkt en tät och vacker vegetationsyta. Finns i flera arter. De marktäckande arterna kan effektivt hålla ogräset borta och ytan blir mer lättskött än en yta som är planterad med konventionella perenner. Perennmattor lämpar sig utmärkt i anläggningar med höga krav på estetik och finish. De levereras rullade på pall eller lastade i kartonger beroende på artval. Veg Tech har ett 0-tal olika arter. Läs mer i avsnittet Perennmatta. sedummatta och sedum-ört-gräsmatta Minimalt med skötsel! Vi erbjuder svenskodlade sedummattor. Miljövänligt och unikt till stora som små ytor. Artblandningens utseende och sammansättning kan variera under olika årstider och beroende på yttre påverkan såsom klimat, väderstreck och nederbörd. Läs mer i avsnittet Sedumtak och Sedum-ört-grästak. Fler exempel på produkter till din takträdgård: Gröna vajern - få dina fasader att grönska med vajersystem GreenLiner - avdela rabatterna med stiliga kantstöd Duckbill - förankra träd säkert Pelleplatta - markarmera dina singelgångar

9 56 Gröna gårdar och takträdgårdar material för gröna gårdar Bjälklagsjord Veg Tech rekommenderar bjälklagsjord för användning på gröna gårdar och takterrasser. Bjälklagsjordens egenskaper ger: - god förmåga att ta upp vatten - god vattentillgång för planterade växter - god genomsläpplighet - god struktur Jord med pimpsten för växtytor med höga krav Bjälklagsjord är framtagen för växtytor med speciella krav. Inblandning av porös pimpsten ger jorden unika egenskaper såsom låg volymvikt och förmåga att hålla och transportera vatten. Bjälklagsjord är därför speciellt lämpad för bjälklagsytor, takytor och innergårdar. Låg vikt och minimal bygghöjd Bjälklagsjordens volymvikt är låg men beror bl a av växtbäddens djup och kan variera under olika förutsättningar. Viktangivelserna i våra uppbyggnadsförslag baserar sig på volymvikt 000 kg/m³ (leveransfuktig). Bjälklagsjordens förmåga att hålla och transportera vatten möjliggör tunna uppbyggnader utan att behöva kompromissa med växtvalet. Sammansättning: Kompaktering: Sand Pimpsten -8 mm Torv Lera Jorden blandas på beställning varför en initial kompaktering om ca 0% kan förekomma. Därefter är jorden långtidsstabil tack vare sitt låga innehåll av organiskt material. Ger lättskötta ytor Växtbäddar med bjälklagsjord är mindre känsliga för uttorkning och ger således växtytor med ett reducerat skötselbehov. I kombination med Veg Tech Grodan kan den vattenhållande kapaciteten i uppbyggnaden ytterligare optimeras. Bjälklagsjordens sammansättning och struktur ger den en längre livslängd än jordar som i högre utsträckning baseras på organiskt material. Beteckning Bjälklagsjord Vikt leveransfuktig (kg/m ) 000 Artikelnr Storsäck 0,6-0,8m Bulk, lastbil+släp ca 0m Vattenhållande skikt Grodan Ett vattenhållande skikt som ger uppbyggnaden en betydligt bättre vattenhållande förmåga än om uppbyggnaden utförs med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimerad bygghöjd och vikt. Grodan tillverkas av stenull och levereras i form av stabila skivor. Beteckning PP 00/0 Artikelnr Tjocklek 0 Mått på skivor 000 x 600 Densitet (kg/m ) 70 Torrvikt (kg/m ) 6,8 Våtvikt (kg/m ) Vattenhållande förmåga (l/m )

10 Gröna gårdar och takträdgårdar 57 dräneringslager Nophadrain Dräneringssystemet Nophadrain består av en formpressad, profilerad matta av polystyren. På båda sidor omges den av skyddande fiberduk eller film. Nophadrain finns i ett antal olika modeller med varierande dräneringskapacitet. De har alla en låg vikt och en minimal bygghöjd. De håller en konstant dräneringsförmåga även efter lång tid av hög tryckbelastning. Nophadrain skyddar dessutom tätskiktet mot nötning och mekaniska skador. Enligt ny europeisk standard måste alla produkter som används som dräneringsmaterial vara CE-märkta. Samtliga dräneringsmaterial från Nophadrain är CE-märkta enligt standarden BS EN 5. Beteckning ND 0 ND 60/60hd Artikelnr /9-5 Tjocklek Längd rulle (m) Bredd rulle (m),5,5 m /rulle 0 0 Tryckhållfasthet kn/m /00 Innovative Gründachsysteme Dränerande förmåga vid % lutning (l/s/m) 0,6 0,7 Rotskydd WSB 80 Används som rotskydd i vegetationsuppbyggnader på tak och bjälklag. Som alternativ kan ett tätskikt med inbyggt rotskydd användas. Beteckning WSB 80 Artikelnr 9-77 Tjocklek 0,8 Längd rulle (m) 5 Bredd rulle (m) 8 Material LDPE Vikt (g/m ) 760 Innovative Gründachsysteme Takbrunnsskydd Takbrunnsskydden placeras ovanpå takets eller bjälklagets befintliga brunnar och säkerställer att takets avvattningssystem hålls fritt från jord eller annat finmaterial. Takbrunnsskydden har öppningsbara lock för enkel tillsyn av takbrunnarna. Inspektionsmodulerna finns i olika höjder för att passa till olika uppbyggnader. ND RS 0 Artikelnr: mm (Ø h) ND RS 50 Artikelnr: mm (Ø h)

11 58 Gröna gårdar och takträdgårdar SYSTEM gröna gårdar och takträdgårdar Steg : Bärigheten hos det underliggande taket/bjälklaget avgör hur tunga och tjocka växtuppbyggnader som kan tillåtas. Steg : Vegetationstypen och platsens förutsättningar (t ex växtzon, mikroklimat, sol/skugga) avgör hur växtuppbyggnaden skall dimensioneras med bjälklagsjord, vattenhållande skivor och dränering. Vegetation I stort sett kan alla typer av växtlighet användas på tak, bjälklag och innergårdar. I Veg Techs sortiment hittar du exempelvis perennmattor, ängsmattor och en stor mängd örtpluggplantor. Växternas krav på jorddjup och vattentillgång avgör hur uppbyggnaden skall dimensioneras med lättviktsjord, vattenhållande skivor och dräneringslager. I följande illustrationer ges rekommendationer för några olika typer av vegetation. Bjälklagsjord Bjälklagsjorden är framtagen för växtytor med speciella krav. Med en inblandning av bland annat pimpsten får jorden en avsevärt förbättrad vattenhållande förmåga. Bjälklagsjordens densitet beror bl a av växtbäddens djup och kan variera under olika förutsättningar. Viktangivelserna i våra uppbyggnadsförslag baseras på volymvikt 000 kg/m (leveransfuktig). Vattenhållande skikt Veg Tech Grodan Skivor av Veg Tech Grodan ger uppbyggnaden en bättre vattenhållande förmåga jämfört med uppbyggnader utförda med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimerad bygghöjd och vikt. Dräneringslager Nophadrain Ett effektivt och välbeprövat dräneringssystem med låg vikt och minimal bygghöjd. Samtliga modeller av Nophadrain klarar lång tid av hög tryckbelastning och dessutom skyddas tätskiktet mot nötning och mekaniska skador. Rotskydd Nophadrain WSB 80 Används som rotskydd i vegetationsuppbyggnader på tak och bjälklag. Detta rotskydd behövs inte om takets eller bjälklagets tätskikt redan har en inbyggd rotskyddsfunktion. Tätskikt Veg Tech levererar eller monterar inte tätskikt. Din tätskiktsentreprenör kan ge dig råd vid val av t ex rotsäkra tätskikt samt göra en korrekt bedömning av konditionen hos byggnadens befintliga tätskikt. Bevattning? Veg Techs uppbyggnader med bjälklagsjord och vattenhållande skivor av Grodan har en stor vattenmagasinerande förmåga. Detta gör att ytorna blir betydligt mindre beroende av bevattning än traditionella uppbyggnader som bara baseras på konventionell planteringsjord. Vid mycket långa torkperioder kommer dock även vegetationsytor byggda med Veg Techs system att kräva bevattning. Behovet av bevattning beror så klart även på vilken typ av vegetation som använts. Speciellt uppmärksam skall man vara på t ex tak och terrasser som ofta utsätts för uttorkande vind och hög solexponering. Veg Tech kan vid behov även hjälpa till med exempelvis ett automatiskt droppbevattningssytem som medför en väsentligt förenklad skötsel av anläggningen i framtiden. Observera att våra uppbyggnadsförslag endast ger generella rekommendationer och att jorddjup, vattenhållande skivor och dränering måste anpassas efter växtvalet och förutsättningarna på aktuell tak- eller bjälklagsyta. Tätskikts - och plåtarbeten utförs enligt leverantörens anvisningar. De angivna totalvikterna inkluderar inte punktlaster från vegetationen. Stora buskar och träd innebär avsevärda punktlaster och hänsyn till detta måste tas i varje enskilt fall.

12 Gröna gårdar och takträdgårdar 59 Perenner En uppbyggnad som täcker behovet hos ett brett urval av örtartad vegetation. Växtvalet och platsens förutsättningar avgör den exakta uppbyggnaden. Exempel på växter från Veg Tech: Perennmattor: >0 arter att välja bland Örtpluggplantor: 00-tals arter att välja bland Bygghöjd Bygghöjd totalt Vikt vattenmättad Uppbyggnad: (kg/m ) Bjälklagsjord Grodan PP 00/ skivor, beror av bl a artval Nophadrain Rotskydd WSB 80 0,8 Mindre buskar och perenner En uppbyggnad för exempelvis buskvegetation och perenner. Växtvalet och platsens förutsättningar avgör den exakta uppbyggnaden. Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m ) Bjälklagsjord 50 Grodan PP 00/0 - skivor, beror av bl a artval och krav på vattenhållande förmåga Nophadrain Rotskydd WSB 80 0,8 Gräs- ängsytor Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m ) Bjälklagsjord 50 Grodan PP 00/ skivor 0-7 Nophadrain 0 Rotskydd WSB 80 0,8 Konstgräs Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m ) Konstgräs inkl toppdress ca 0 Sättsand ca 0 Nophadrain 0 6 n/a

13 60 Gröna gårdar och takträdgårdar SYSTEM gröna gårdar och takträdgårdar Träd och buskar Punktlaster från träd och buskar är inte inkluderade i viktberäkningarna nedan. Var uppmärksam på att vissa träd och buskar kan ha mycket aggressiva rotsystem och därför skall undvikas på tak- och bjälklagsytor. Eftersom vindlasterna kan vara stora på tak- och bjälklagsytor måste trädens stabilisering nogsamt beaktas. Med Veg Techs trädförankringssystem Duckbill kan säkra förankringar göras utan att påverka det underliggande taket eller tätskiktskonstruktionen. (Se mer i avsnittet Duckbill) Mindre träd och stora buskar Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m ) Bjälklagsjord 50 Grodan PP 00/ skivor, beror av bl a artval Nophadrain 0 Rotskydd WSB 80 0, Stora träd Duckbill trädförankring för bjälklag Uppbyggnad: Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m ) Bjälklagsjord 650 Grodan PP 00/ skivor, beror av bl a artval Nophadrain 0 Rotskydd WSB 80 0, Förankring med schackel i t ex armeringsnät eller betongfundament. Dimensionerna på dessa beror av trädstorleken och beräknade vindlaster. Det underliggande dräneringsskiktet Nophadrain skyddar tätskiktet. Hårdgjorda ytor, körytor mm Dräneringskiktet Nophadrain används även under hårdgjorda ytor. Det kan även användas på ytor med mycket hög belastning som t ex brandvägar. A B C Uppbyggnad: Hårdgjord yta, t ex stensättning Bärlager, sättsand och enligt leverantörens anvisningar A. Personlast: B: Biltrafik: C: Tung trafik: Nophadrain 0 Nophadrain 60 Nophadrain 60hd tryckhållfasthet 7 kn/m 86 kn/m 00 kn/m Tätskikt enl. tätskiktleverantörens anvisningar

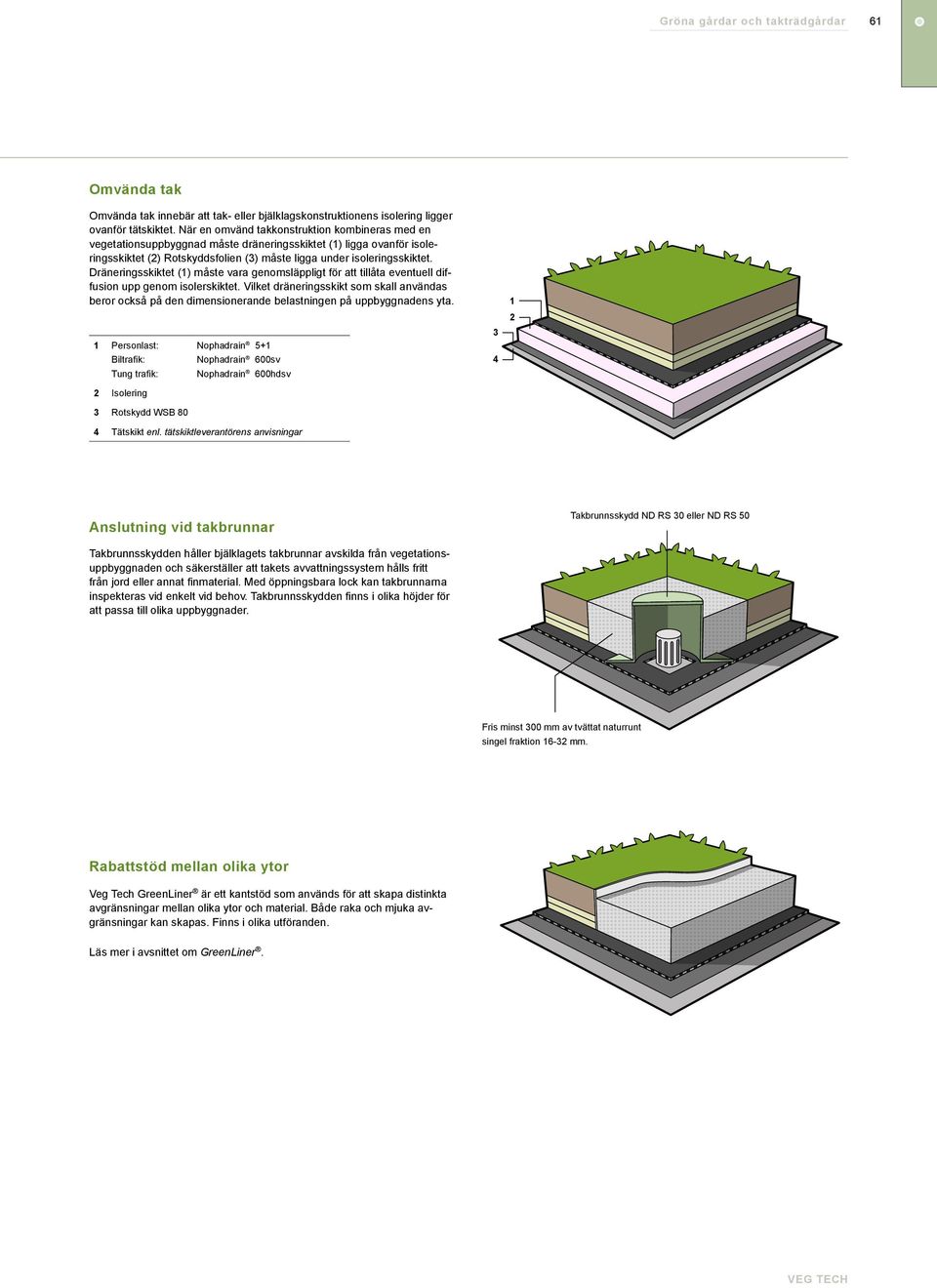

14 Gröna gårdar och takträdgårdar 6 Omvända tak Omvända tak innebär att tak- eller bjälklagskonstruktionens isolering ligger ovanför tätskiktet. När en omvänd takkonstruktion kombineras med en vegetationsuppbyggnad måste dräneringsskiktet () ligga ovanför isoleringsskiktet () Rotskyddsfolien () måste ligga under isoleringsskiktet. Dräneringsskiktet () måste vara genomsläppligt för att tillåta eventuell diffusion upp genom isolerskiktet. Vilket dräneringsskikt som skall användas beror också på den dimensionerande belastningen på uppbyggnadens yta. Personlast: Nophadrain 5+ Biltrafik: Tung trafik: Nophadrain 600sv Nophadrain 600hdsv Isolering Rotskydd WSB 80 Tätskikt enl. tätskiktleverantörens anvisningar Anslutning vid takbrunnar Takbrunnsskydd ND RS 0 eller ND RS 50 Takbrunnsskydden håller bjälklagets takbrunnar avskilda från vegetationsuppbyggnaden och säkerställer att takets avvattningssystem hålls fritt från jord eller annat finmaterial. Med öppningsbara lock kan takbrunnarna inspekteras vid enkelt vid behov. Takbrunnsskydden finns i olika höjder för att passa till olika uppbyggnader. Fris minst 00 mm av tvättat naturrunt singel fraktion 6- mm. Rabattstöd mellan olika ytor Veg Tech GreenLiner är ett kantstöd som används för att skapa distinkta avgränsningar mellan olika ytor och material. Både raka och mjuka avgränsningar kan skapas. Finns i olika utföranden. Läs mer i avsnittet om GreenLiner.
