SEDUMTAK. Veg Techs första sedumtak anlades 1991 FÖRDELAR MED VEG TECHS SEDUMTAK SEDUMTAKETS SKIFTNINGAR FRÅN ÅR TILL ÅR

Transkript

1 16 Veg Techs sedumtak - gröna tak SEDUMTAK Minimal vikt och bygghöjd 50 kg Veg Techs sedumtak används på såväl privata som offentliga byggnader. Exempelvis sjukhus, flerbostadshus, miljöhus, skolor och industrier. Veg Techs system baseras på lättskött och torktålig vegetation som ger uppbyggnader med minimal bygghöjd och vikt. Veg Techs sedumtak har en vikt på ca 50 kg/m 2 när det är vattenmättat och höjden är ca 50 mm. Snabbt & enkelt med färdiga växtmattor Vegetations- och substratlagret hålls samman av en stark stomme vilket ger en lätthanterlig produkt med lång livslängd. Armeringsstommen bryts inte ned och den krymper inte. Kostnadseffektivt med Veg Techs sedummattor då montagetiden blir kort och man snabbt får ett färdigt resultat. Växtskiktet är erosionsskyddat och mycket motståndskraftigt mot vindbelastning. Brandgodkänd - enligt BROOF (t2) Veg Techs sedumtak är brandgodkänt som taktäckning. Våra vegetationsmattor odlas på en obrännbar mineraljord med en mycket låg halt av organiskt material. Skyddar tätskiktet - mot UV-ljus Ett sedumtak skyddar tätskiktet och förlänger livslängden mot solens UV-ljus. Vegetation skyddar mot de temperaturväxlingar som påfrestar ett oskyddat tätskikt. Takvegetationen hjälper även till att hålla en byggnad svalare på sommaren. Takvegetation ger inte några problem med fukt eller rotintrång och byggs alltid med system som är säkra och beprövade ur byggnadsteknisk synvinkel. Veg Techs första sedumtak anlades vi är din säkra och trygga sedumleverantör CO 2 m 2 FÖRDELAR MED S SEDUMTAK Hög kvalitet - mångårig kunskap och erfarenhet Svenskt växtmaterial - härdiga sedumarter anpassade för vårt klimat Egen entreprenad och leveranskedja - utbildad personal för säkert arbete på tak Avlastar stadens dagvattensystem - dämpar maxflöden vid skyfall LEED och BREEAM - sedumtak ger högre poäng i miljöcertifieringssystem Miljöbedömda system - bedömda i Byggvarubedömningen & Sunda hus SEDUMTAKETS SKIFTNINGAR FRÅN ÅR TILL ÅR ÅR 1 ÅR 10 ÅR 15 Veg Techs sedumtak innehåller flera torktåliga sedumarter med skiftande bladform och blomning. Sedumen här på garagetaket visar variation under olika år i juni månad.

2 Utseende påverkas av årstid, placering, takets utformning, väderlek samt takets ålder. 50% avrinning med Veg Techs sedummatta Växtupptag/ avdunstning SEDUMTAK Nederbörd VANLIGT TAK Nederbörd Avrinning Avdunstning Avrinning

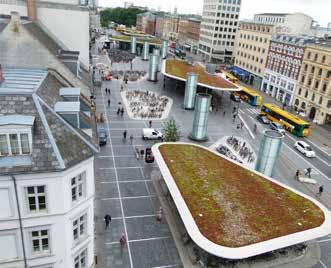

3 18 Sedumtak - gröna tak BILDGALLERI SEDUMTAK Danmarks mest använda järnvägsstation 5

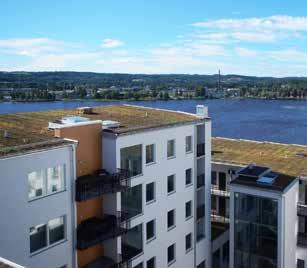

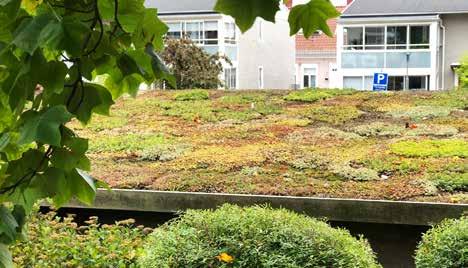

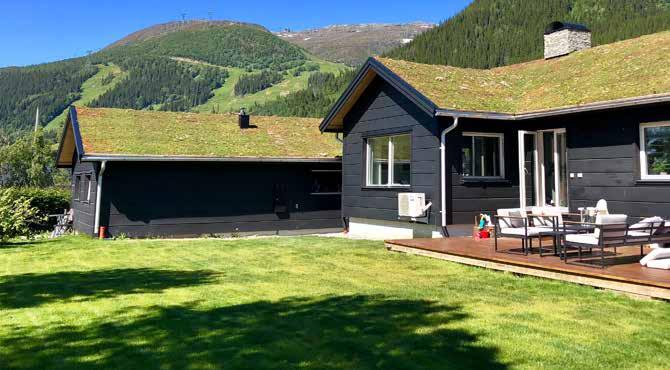

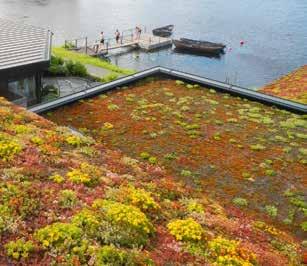

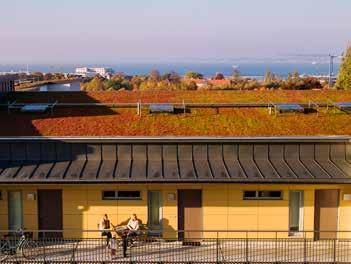

4 Sedumtak - gröna tak 19 Foton från olika byggnader! 1 Garage, Falkenberg 2 BRF, Trollhättan 3 Miljöhus på innergård, Malmö 4 Nørreport underjordisk station, Köpenhamn 5 Innergård, Växjö 6 Centralt i Helsingborg 7 2 veckor efter montering, villa i Åre 8 Nymonterat i juni 2018, Jönköping 9 SPA-avdelningen på vackra Hooks herrgård, Hook

5 20 Sedumtak - gröna tak UPPBYGGNADER SEDUMTAK LÅGLUTANDE, XMS 0-4 Rekommenderad taklutning Uppbyggnad produkter: Bygghöjd (mm) 1 Sedummatta 30 2 ND Vikt (kg/m²) vattenmättad Vattenhållande förmåga l/m² Bygghöjd (mm) SEDUMTAK LÅGLUTANDE, XMS 2-27 Rekommenderad taklutning Uppbyggnad produkter: Bygghöjd (mm) 1 Sedummatta 30 2 VT-filt 10 Vikt (kg/m²) vattenmättad Vattenhållande förmåga l/m² Bygghöjd (mm) mindre än SEDUMTAK LÅGLUTANDE, XMS 0-27 Rekommenderad taklutning Uppbyggnad produkter: Bygghöjd (mm) 1 Sedummatta 30 2 VT-filt 10 3 Xerodrän 17 Vikt (kg/m²) vattenmättad Vattenhållande förmåga l/m² Bygghöjd (mm) mindre än MATERIAL - DRÄNERANDE OCH VATTENHÅLLANDE SEDUMMATTA Veg Techs sedummatta odlas i Småland med sedumarter anpassade för nordiskt klimat. Växternas proveniens är avgörande för om takvegetationen skall klara en sträng vinter. Sedumens utseende kan påverkas av klimat, väderstreck och nederbörd. Sedummattan innehåller ca 30 mm mineralsubstrat och hålls samman av en fiberduk med ett integrerat syntetiskt slingnät enligt system Xeroflor. Sedumvegetation Mineralsubstrat Xeroflorstomme Beteckning Xeroflor Moss-Sedum Artikelnr Höjd (mm) 30 Mått (m) 1 0,8 Leverans Max 25 st mattor/pall. EUR-pall Armering och substrat bryts inte ned Effektiv armering även på lutande tak Brandgodkänt enligt BROOF (t2) Slingnät är Cradle to cradle-certifierad Krympfri stomme

6 Sedumtak - gröna tak 21 MATERIAL - DRÄNERANDE OCH VATTENHÅLLANDE VT-FILT Används främst som underlag till sedumvegetation på lutande tak. Den har en vattenhållande funktion. VT-filten tillverkas av återvunna textilfibrer. Beteckning VT-filt Artikelnr Höjd (mm) 10 Bredd Längd/rulle (m) 1,25 16 m²/rulle 20 Densitet (g/m²) 1200 Vattenhållande förmåga (l/m²) 8 (avtar med lutning) ND 5+1 Ett dränerande och vattenhållande lager som består av en formpressad, profilerad matta som klarar hög tryckbelastning. Det säkerställer en konstant dräneringsförmåga över lång tid. Den höga hållfastheten möjliggör en effektiv och korrekt installation. Beteckning ND 5+1 Artikelnr Höjd (mm) 25 Bredd Längd/rulle (m) 1,25 20 m 2 /rulle 25 Vattenhållande förmåga (l/m 2 ) 5,8 Tryckhållfasthet kpa 480 Dränerande förmåga vid 2% lutning l/(s x m) 2,14 ND 5+1 kompenserar eventuella buktningar på låglutande tak. ND 5+1 är godkänt för användning på tak med fullflödessystem (UV-system). På båda sidor omges den av en skyddande fiberduk. Den skyddar dessutom tätskiktet från nötning och mekaniska skador. XERODRÄN Är ett dräneringslager som är mjukt och böjligt. Dräneringslagret utgörs av ett syntetiskt slingnät som är fäst i en luftgenomsläpplig fiberduk. Produkten har en dränerande funktion och är inte vattenhållande. Kombineras med VT-filt och används där extra dränering krävs. Beteckning Xerodrän Artikelnr Höjd (mm) 17 Bredd Längd/rulle (m) 1 60 m 2 /rulle 60 Dränerande förmåga vid 5% lutning l/(s x m) 0,16 Xerodrän är Cradle to Cradle-certifierad. Det innebär att material brukas effektivt och cykliskt istället för att förbrukas och generera avfall. Xerodrän är CE-märkt. Enligt ny europeisk standard måste alla produkter som används som dräneringsmaterial vara CE-märkta. Jämförelsetabell mellan ND 5+1 och Xerodrän Material CE-märkning dränering Används vid fullflödessystem (UV-system) Vattenhållande funktion Tryckhållfasthet Dräneringskapacitet Skydd mot nötning Tolerans mot buktigheter, låglutande tak ND 5+1 Ja Ja Ja Hög Hög Ja Hög Xerodrän Ja Nej Nej Låg Medel Ja Medel

7 22 Sedumtak - gröna tak MATERIAL - TILLBEHÖR KANTAVSLUT Vid takfoten (takets nederkant) avslutas vegetationen med Veg Techs kantavslut som även skyddar den yttersta kanten av vegetationen. Den utgörs av en vinklad rostfri plåt och i vinkeln finns utstansade hål där överskottsvattnet från takvegetationen kan rinna av taket. Kantavslutet finns i utförande med eller utan dekorlist i ek. Montering sker vanligtvis av tätskiktsentreprenören i samband med tätskiktsarbetet. Kantavslut kan även användas vid takets gavlar om takkonstruktionen saknar vindskivekonstruktion eller sarg. I dessa fall används kantavslut utan dräneringshål för att undvika rinnande vatten från dessa sidor av taket. KA50 KA50EK Beteckning: KA50 KA50EK Artikelnr Material rostfri plåt rostfri plåt+eklist Höjd 50 mm 50 mm Längd 2000 mm 2000 mm Dekorlist av oljad ek nej ja Eklist (tillval) Dräneringshål Hål för klistring i tätskikt 90 mm FOTPLÅT Fotplåten fungerar som en dropplist för det vatten som rinner av från takytan och förhindrar att vattnet droppar på fasaden. Montering sker vanligtvis av tätskiktsentreprenören i samband med tätskiktsarbetet. Beteckning: Fotplåt Artikelnr Material rostfri plåt Längd 1250 mm Längd monterad inkl omlottskarv 1150 mm Används till system XMS 0-4, XMS mm 150 mm ILLUSTRATION - TAKFOT PAPPREMSA - klistras på kantavslutet KANTAVSLUT - tillval: Eklist FÄSTSKIKT - enligt tätskikttillverkarens anvisningar YTPAPP FOTPLÅT- spikas eller skruvas fast UNDERLAGSPAPP HÄNGRÄNNA

8 Sedumtak - gröna tak 23 TAKBRUNNSSKYDD Takbrunnar måste hållas fria från vegetation för att säkerställa en god avrinning från takytan. Veg Techs takbrunnsskydd placeras ovanför takbrunnarna. Den sil som ofta finns på den befintliga takbrunnen ryms inuti Veg Techs takbrunnsskydd. Beteckning: Takbrunnsskydd Artikelnr Material Mått (l x b x h) rostfri plåt 250 x 250 x 110 mm Används vid system XMS 0-4º, XMS 2-27º STENAVSKILJARE Kan användas för att separera sedumvegetationen från exempelvis singel på taket och ger en distinkt gräns mellan dessa ytor. Beteckning: Stenavskiljare Artikelnr Material Mått (l x b x h) rostfri plåt 2000 x 70 x 30 mm Används vid system XMS 0-4º, XMS 2-27º SINGEL Singel har flera användningsområden på ett sedumtak: - Ytor som är utsatta för frekvent slitage (vistelseytor) - Vid utblås från ventilation där sedum riskerar att torka ut - I anslutning till starkt reflekterande fasader där sedum riskerar att torka på grund av stark solinstrålning - Vid partier som kan bli extra fuktiga, t ex vid avrinning från solpaneler Beteckning: Singel Artikelnr Material naturrund singel Fraktion 16/32 Leverans Storsäck eller EUR-pall DROPPBEVATTNING Med en droppbevattning kan man gardera sig mot de torraste perioderna så att vegetationen håller en jämnare standard även under torka. Speciellt gäller detta på branta takytor i vind- och solutsatta lägen. Veg Techs droppbevattning är av högkvalitativt material och är enkel att sköta och installera. Droppbevattningssystemet ligger dolt i takvegetationens uppbyggnad och stör därför inte det visuella intrycket av takytan. Beteckning: Droppbevattning Artikelnr Slangdiameter 12 mm Vi hjälper er med installation av droppbevattningen.

9 24 Sedumtak - gröna tak MATERIAL - TILLBEHÖR NÄT, CLIPS OCH FÄSTKROK I de fall där taklutningen är mer än 27 kan sedummattorna säkras med hjälp av nät, clips och krokar. Vid släta tätskikt (utan skiffer) kan nät och clips behöva användas vid lägre lutningar. Beteckning: Nät Clips Fästkrok Artikelnr Mått 4 75 m mm mm PELLEPLATTA - ONTOP För att skydda sedumen vid frekventa besök uppe på taket kan Pelleplatta Ontop placeras över sedumen som är en markplatta. Beteckning: Pelleplatta Ontop Artikelnr Material Mått Montage HDPE plast mm Kopplas samman med hakar och spår på sidorna. LÄTTFYLLNADSMATERIAL HASOPOR Ett dränerande lättfyllnadsmaterial som kan användas till att skapa kullar i vegetationsuppbyggnad eller för att jämna ut nivåskillnader utan att det innebär någon väsentlig viktbelastning på takkonstruktionen. Materialet har en kantig struktur vilket gör att det ligger stadigt även i brantare släntlutningar. Hasopor har dessutom en hög tryckhållfasthet. Tillverkas av återvunnet glas. Beteckning: Storsäck Bulk Artikelnr Material återvunnet glas återvunnet glas Fraktion 10/60 mm 10/60 mm Vikt 2m³ (180 kg/m³) (180 kg/m³) UPPGRADERING AV SEDUMTAK - BIOTOPTAKSMODUL Nå helt nya spännande former, naturtyper och taklandskap på ett enkelt sätt genom att kombinera ett sedumtak med en artrik biotoptaks modul av färdiga ängs- och sedum-ört-gräsmattor. Andra insektslockande detaljer som kan installeras är: Dödved Artikelnr: Insektshotell Artikelnr: Stenröse Artikelnr:

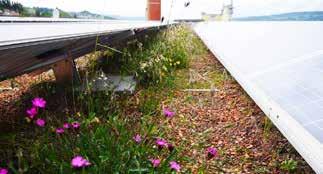

10 Sedumtak - gröna tak 25 SYSTEMLÖSNINGAR FÖR SEDUMTAK Här presenteras några av de vanligaste detaljerna som man kommer i kontakt med när man skall bygga ett sedumtak. Våra taksäljare hjälper er gärna med förslag och rådgivning för era specifika frågeställningar. Kompletta instruktioner om projektering, montering och skötsel hittar du på vegtech.se Vi hjälper dig att ta fram den bästa lösningen för just ert tak. SEDUM PÅ LUTANDE TAK System XMS 2-27 System XMS 0-27 VT-filt Vattenhållande lager Installationer på tak: solfångare, fläktar mm Anslutningar vid gavel Veg Techs Sedummatta Xerodrän, vid extra dränering Ränndal Vistelseytor Anslutningar vid sarg Takfotsdetalj: Kantavslut Starkt reflekterande fönster eller fasadmaterial Regnskugga under takutsprång Anslutningar vid stuprörsutkast ND 5+1 Dränerande lager Veg Techs Sedummatta Anslutningar vid takbrunnar Xerodrän, vid extra dränering SEDUM PÅ LÅGLUTANDE TAK System XMS 0-4 System XMS 0-27

11 26 Sedumtak - gröna tak DETALJLÖSNINGAR FÖR SEDUMTAK TERMINOLOGI TAKFALLSLÄNGD NOCK TAKFOT TAKFOTSLÄNGD TAKLUTNING ztaklutning = tan-1 (z/x) x REGNSKUGGA singel kan anläggas på sedumtaket under takutsprång, vistelseytor, ventilationsutblås och där fasaden är starkt reflekterande. TAKLUTNINGAR 1:1 45 grader 100% FÖRBEREDELSER 1:2 27 grader 50% 1:3 18 grader 33% 1:4 14 grader 25% 1:5 11 grader 20% 1:15 4 grader 7% Byggnadens förutsättningar Bärigheten hos taket/bjälklaget avgör hur tunga konstruktioner som kan byggas. De lätta sedumtaken väger endast ca 50 kg/m² när uppbyggnaden är vattenmättad. En uppbyggnad med Torräng för tak väger ca 130 kg/m² när den är vattenmättad. I varje enskilt fall måste bärigheten hos det aktuella taket bestämmas. Kontakta det företag som konstruerat den bärande konstruktionen på det aktuella objektet för att klargöra detta. Takytans tätskikt Tak- och bjälklagsvegetation kan monteras på ett flertal olika typer av tätskikt, exempelvis bitumenbaserade tätskikt (papp), gummiduk och takdukar. De flesta tätskiktsleverantörer har produkter som är anpassade till olika tak. Anlita alltid en auktoriserad tätskiktsentreprenör. Tabell över olika taklutningar Taklutning 1:1 3:4 2:3 1:2 1:3 1:4 1:5 1:7 1:10 1:15 1:20 1:40 1:60 Grader ( ) Procent (%) AMA-texter På vegtech.se kan du hämta aktuella AMA-texter för takvegetation, eller kontakta oss på: info@vegtech.se

12 Sedumtak - gröna tak 27 Detaljutförande av plåtarbeten enl. leverantörens anvisning. Uppdrag av tätskikt enl. leverantörens anvisning. ANSLUTNING VID LÅGA KRÖN Vegetationsuppbyggnaden kan normalt anläggas ända intill de gavlar, vindskivor och låga sarger som omger ytan. Gaveldetaljerna utförs i de allra flesta fall på samma sätt som på ett standardtak utan vegetation men höjden anpassas för den systemlösning man väljer. Krönet ska vara minst 10 mm högre än vegetationen. Tätskiktet ansluts enligt tätskikts-leverantörens anvisningar. ca 30 mm Plåt Tätskikt Trekantslist ANSLUTNING MOT SARG Vegetationen med underliggande dränerings- eller fukthållande lager kan normalt anläggas ända intill sarger som omger ytan. ca mm Tätskiktet ansluts till sargen enligt tätskiktsleverantörens anvisningar. De uppdragningar av tätskiktet på sargen som når ovanför vegetationsuppbyggnaden skall vara skyddsbelagda, intäckta med plåt eller skyddas på annat vis. Denna exponerade del av tätskiktet kommer annars ha kortare livslängd än övriga delar av tätskiktet. STUPRÖRSUTKASTARE Uppbyggnaden för ett sedumtak är anpassad för att ta hand om den nederbörd som faller på sedumtaket så att växternas behov tillgodoses och att överskottet kan dräneras bort. Om det tillförs extra vatten t ex från stuprörsutkastare ökar risken för ogräsetablering. Vatten från stuprörsutkastare kan också medföra erosionsskador i växtskiktet. Vid stuprörsutkastare ersätts vegetationen lämpligen med en öppen ränna som kan avleda vattnet på ett säkert sätt. Dimensionering av rännan är beroende av vattenflödet från överliggande tak. REFLEKTERANDE FASADMATERIAL, UTBLÅS FRÅN VENTILATION Starkt reflekterande fasadmaterial, exempelvis plåt eller stora fönsterpartier på en fasad i söderläge, riskerar att utsätta vegetationen för kraftig solstrålning och medför torka i zonen/partier närmast fasaden. Liknande problem uppstår om vegetationen påverkas av kontinuerlig uttorkning från kraftiga utblås från fastighetens ventilation eller motsvarande. Vegetationen kan ersättas med naturrunt singel på dessa ytor. Naturrunt singel

13 28 Sedumtak - gröna tak DETALJLÖSNINGAR GRÖNA TAK SINGEL UNDER TAKUTSPRÅNG På ytor där nederbörd har svårt att nå, där det råder s k regnskugga, anläggs ingen vegetation. Detta gäller exempelvis ytor som ligger under tak som sticker ut från anslutande byggnadsdelar (under takutsprång) samt ytor som ligger under balkonger, markiser eller andra solskyddsanordningar. Regnskugga Ett annat exempel på sk regnskugga är ytor som ligger intill höga fasader dit nederbörden har svårt att nå, speciellt om ytan ligger på läsidan. Vegetationen ersätts på dessa ytor med naturrunt singel. Naturrunt singel VISTELSEYTOR - YTOR UTSATTA FÖR SLITAGE Sedumvegetation kan beträdas då och då och tål den belastning/slitage som förekommer vid normal taktillsyn från vaktmästare eller motsvarande. Den tål däremot inte frekvent slitage som kan uppkomma på takytor som ofta behöver beträdas. Sedumytor riskerar att skadas om de ligger i direkt anslutning till teknikhus, fläktinstallationer och andra enheter som kräver löpande tillsyn. Vegetation bör därför ersättas med naturrunt singel eller så kan markplattan Pelleplatta Ontop placeras över vegetationen på utsatta partier. Singel Pelleplatta Ontop På publika ytor måste det tydligt framgå att sedumytan inte är till för att beträdas. DETALJLÖSNINGAR FÖR SOLCELLER OCH SOLFÅNGARE Sedumvegetation är lågväxande och fungerar utmärkt att anlägga i anslutning till solceller. Vegetationstak och solceller är en bra kombination då vegetation hjälper att sänka temperaturen vilket ofta är gynnsamt för solcellernas verkningsgrad. Förutom en vackrare inramning kan även vegetation skydda andra komponenter mot UV-strålning, väder och vind. Exempel: Skugga och fuktighet kan göra att vegetation etablerar sig och trivs under solpanelen. Vid nederkant anläggs singel för att inte skymma solcellerna. Vegetation kan ersättas i områden mellan eller under solpanelen med exempelvis naturrunt singel för att undvika ogrästillväxt Varierad höjd och lutning kan påverka möjligheten för indrag av sedumvegetation under solcellens utsprång. Mer vegetation ökar den vattenhållande förmågan och bidrar till jämnare temperatur runt installationen. Singel Under solcellens nederkant läggs singel för god dränering och för att minska risken för oönskad vegetation En bra dränering säkerställer takets funktion under lång tid då infästningar och fundament i vissa fall kan hindra den tänkta avvattningen av takytan.

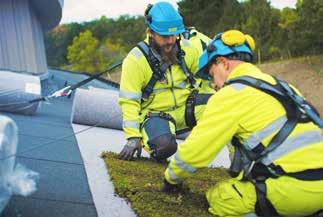

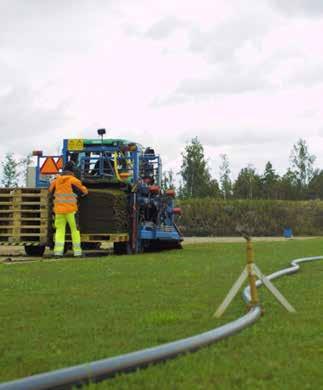

14 Sedumtak - gröna tak 29 EGNA ODLINGAR I SMÅLAND OODLAT AV DLAT AV EGNA MONTÖRER - ENTREPRENADTJÄNSTER ENTREPRENADTJÄNSTER Våra montörer bygger takvegetation på såväl stora som små objekt runt om i Norden. Vi utför takbyggnadsentreprenader till professionella aktörer. Vid våra entreprenader ombesörjer vi hela processen från leverans till en färdigmonterad takvegetation. Takvegetation som monterats av Veg Tech omfattas av garantier. Samtliga av våra montörer innehar ID06. SÄKERHETSUTBILDADE För våra kunders och anställdas säkerhet är alla våra medarbetare säkerhetsutbildade i: Fallskydd och säkerhet Arbete på tak Säkra lyft/lastkopplare Arbete på väg/säkerhet på väg Mobila arbetsplatsformar D-HLR utbildade Heta arbeten Vi hjälper till med montaget och erbjuder entreprenadtjänster med erfarna montörer.
