1 DEN NYA FREKVENSOMVANDLAREN V x = 1 K o n s t r u e r a d f ö r :» 1 0 å r s l i v s l ä n g d» % ö v e re n s s t ä m m e l s e m e d f ö r v ä n t n i n g a r n a» m a x 1 f e l p å u n d e r d r i f t

2 En ny formel för kvalitet Frekvensomvandlaren V1000 är ett resultat av många års erfarenhet som europeisk marknadsledare, och den representerar en revolution inom konstruktion av frekvensomvandlare. Den är kompakt och sensorlös och har alla egenskaper och prestanda som kan förväntas av världens ledande tillverkare av frekvensomvandlare/drivsystem. Men du kanske ännu inte har sett en frekvensomvandlare som är lik V1000. Den nya frekvensomvandlarens funktioner gör den överlägsen tidigare omvandlare och den är ännu enklare för användare att installera och ställa in. Den är också mycket kompaktare. Men den stora skillnaden är att den tar kvalitet och tillförlitlighet till en ny högre nivå. Oberoende av var den ska användas, så ger V1000 samma höga bekymmersfria prestanda under många år efter att du monterat den. Vi är inriktade på kvalitet Vår inriktning på kvalitet har lett till de tillförlitligaste produkterna som finns inom branschen idag. Och vi slutar aldrig att arbeta för att ytterligare förbättra kvaliteten. Vårt produktutvecklingsarbete återspeglas i vår senaste frekvensomvandlare, V1000, som bygger på årtionden av erfarenhet från utveckling av högkvalitativa industriprodukter.

3 Egenskaper hos frekvensomvandlaren V1000 0,45 till 15 kw Världens minsta kompakta frekvensomvandlare Inbyggt filter 10 års livslängd Styrkort med minne (patentsökt) Snabbare CPU Strömvektorstyrning Teknik med lågt brus (patentsökt) Styrning för IM- och PM-motor On-line tuning (patentsökt) Säkerheten är inbyggd Temperature ºC OK Marknadsstandard Omron-Yaskawa V ,1 10 V1000 dubbel klassning: Marknadsstandard Omron-Yaskawa V % % % A % år 0 Ljudlig drift Tyst drift 2, , Frekvens (KHz) Nytt system för utvärdering av kylkroppens temperatur Mekaniska fördelar Jämfört med tidigare omvandlare minskar installationsvolymen för V1000 med upp till 40 %, och våra tester visar att den har bättre vibrationstålighet i området 20 Hz till 50 Hz (0,6 g). Dessutom har värmeavledningen förbättrats avsevärt tack vare ett nytt system med hybridkylkropp (patentsökt). Felfrekvens för drivsystem Beprövad tillförlitlighet För att ytterligare förbättra kvaliteten har vi uppgraderat produktionslinjerna för att minska de mänskliga felen genom installation av den mest avancerade robottekniken som finns tillgänglig. Detta har lett till en förväntad felfrekvens på mindre än 0,01 %. Konventionell frekvensomvandlare jämfört med V1000 Prestanda garanteras Med V1000 är det möjligt att öka utgångsströmmen med omkring 20 % vid nedgång i motorfrekvens, tack vare den dubbla klassningen. Standardinställningen är tung drift (HD: 150 % nominell ström/1min) och med funktionen ökande utgångsström i läget för normal drift (ND: (120 % nominell ström/1 min). Advanced Industrial Automation

4 Vi garanterar 100 % tidsoch utrymmesbesparing Enkel skärmning Spar utrymme genom montering sida vid sida Minns du den tid då side-by-side montering innebar att det behövdes utrymme för ventilation? Det behövs inte längre med V1000. Med kylkropp av speciallegering (patentsökt) kan flera enheter monteras tätt ihop, utan problem med överhettning, vilket spar mycket utrymme i styrskåpet. Tidsbesparande skruvfria anslutningar Har du någonsin tänkt efter hur lång tid det tar att skruva fast hundratals anslutningar med tolv skruvar per frekvensomvandlare? Med V1000 kan du minska installationstiden (och därigenom kostnaderna) avsevärt tack vare de skruvfria anslutningarna. Kostnadsbesparande EMC-filter Ett inbyggt EMC-filter besparar dig arbetet med att göra speciella förberedelser för EMC-skydd under installationen. Det fabriksmonterade filtret finns som tillval och spar inte bara på installationskostnaderna, det minskar också materialåtgången för externa komponenter och förenklar logistiken.

5 Arbetsbesparande inställning Inställning av Omrons frekvensomvandlare och servodrivsystem är nu enklare än någonsin, efter införandet av den nya versionen av företagets flexibla program för konfiguration, CX-drive. Där finns många nya funktioner, som alla innebär tidsbesparingar, inklusive automatisk identifiering av drivsystemets serie och typ, oscilloskopfunktion och möjlighet att ansluta en Configurator som körs på en PC för multipla drivsystem. Vid valet av parametrar beskrivs alla parametrar fullständigt och många av dem, inklusive parametrar som har samband med PID-loopar och hoppfrekvensdrift, ställs in med hjälp av grafiska styrdiagram. Det finns också ett omfattande system av hjälpbilder och verktygstips. Förutom att förenkla inställningen av drivsystem har Omrons CX-Drive dessutom omfattande funktioner, till exempel statusvisning och alarm som underlättar igångkörning och felsökning. Drivsystemens ingångar och utgångar kan övervakas i realtid, och oscilloskopfunktionen kan användas för detaljerad analys av drivsystemets funktion, utan att extra testutrustning används. CX-Drive förbättrar möjligheterna att ansluta till Omrons PLC-system och rörelsestyrningar genom att den understöder DeviceNet, SCU, Mechatrolink och Profibus. Bekväm optimering Till skillnad mot tidigare frekvensomvandlare har V1000 en funktion som kallas on-line tune, vilket är en utveckling av funktionen auto-tune. Denna kontinuerliga metod för inställning innebär, att alla temperaturavvikelser som är tillräckligt stora för att påverka de elektriska parametrar som styr motorns varvtal, justeras innan någon variation av varvtalet inträffar. Tidsbesparande säkerhetsfunktion Säkerheten är inbyggd i V1000 inifrån och ut, vilket gör det enkelt att integrera frekvensomvandlaren i ett maskinsystem och undvika besvärliga anslutningar till säkerhetssystem. Dubbla säkerhetsingångar (enligt EN954-1 Säkerhetskategori 3) kopplar snabbt bort motorn vid minsta tecken på problem, samtidigt som extern ledningsdragning och antalet anslutningar kan minskas.

6 Avancerad prestanda Moment (%) V/F: 5 % Spänningsvektorstyrning: 1 % Öppen strömvektorstyrning: 0,2 % V/f med PG: 0,03 % Exakt varvtalsstyrning Till skillnad mot tidigare frekvensomvandlare ger V1000 optimal varvtalsreglering och högt startmoment tack vare strömvektorstyrningen. I motsats till andra tekniker som spänningsvektorstyrning, utnyttjar strömvektorstyrningen flödesströmmen, vilket är ett verkligt mätvärde i stället för ett uppskattat värde. Hastighet (varv/min) Varvtalsvariationer varvtal V/F: 5 % Spänningsvektorstyrning: 1 % Öppen strömvektorstyrning: 0,2 % V/f med PG: 0,03 % Snabb scanningscykel V1000 har dubbla CPU:er, vilket gör V1000 fyra gånger snabbare än tidigare omvandlare. Detta innebär snabbare scanningscykel än tidigare och höjer reglerprestandan för motorn, speciellt i tillämpningar med strömvektorstyrning, där varvtalsnoggrannhet är viktig. tid Exaktheten i varvtalssvaret Tyst drift Funktionerna i V1000 uppskattas av dina kunder. Den har bland annat funktioner för undertryckning av ljudnivån, som minskar motorljudet vid låga switchfrekvenser. Detta innebär mindre risker för maskinoperatörer och har en positiv effekt på den allmänna arbetsmiljön.

7 Enkelt underhåll Undvik upprepning I V1000 behöver styrparametrarna bara ställas in en gång. De sparas automatiskt i ett styrkortsminne, som gör att du kan byta frekvensomvandlare utan att behöva tänka på inställningarna. Den nya frekvensomvandlaren uppdateras direkt med de aktuella inställningarna. Minska stilleståndstiden V1000 har en genialisk funktion för förebyggande underhåll som beräknar skicket hos de elektroniska komponenterna. Den föreslår utbyte, inte bara baserat på antal timmar i drift, utan också på andra faktorer som belastning, beroende på last, temperatur, antal uppstarter, utgångsfrekvens och bärfrekvens vägs in. Alltid igång I många tillämpningar är det mycket viktigt att nya data bevaras och att kommunikationen kan behållas vid ett strömavbrott. Naturligtvis kan V1000 även fås med 24 V DC spänningsmatning, som håller CPU-enheten igång i de flesta situationer med spänningsbortfall. 24 V DC Spänningsmatning

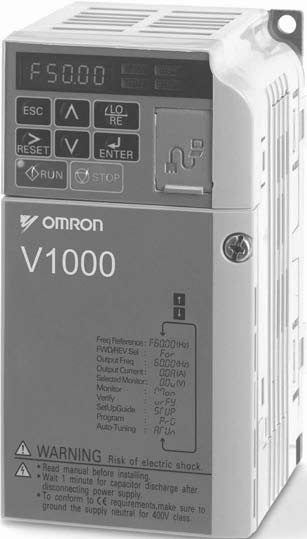

8 VZ V1000 Mer prestanda och kvalitet på mindre utrymme Strömvektorstyrning Högt startmoment (200 %/0,5 Hz) 1:100 område för varvtalsstyrning Dubbel klassning ND 120 %/1min och HD 150 %/1 min Motorstyrning IM & PM Online tuning Teknik med låg ljudnivå och låg bärfrekvens Konstruerad för 10 års livslängd Inbyggt filter Skruvfria anslutningar Styrterminaler med minnesbackup 24 V DC alternativ spänningsmatning för styrkort Fältbusskommunikation: Modbus, Profibus, CanOpen, DeviceNet, Lonworks, CompoNet, Ethernet Inbyggd säkerhet (EN954-1 säkerhetskategori 3) CE, UL, cul och TÜV Klassningar 200 V klass enfas 0,1 till 4 kw 200 V klass trefas 0,1 till 15 kw 400 V klass trefas 0,2 till 15 kw Systemkonfiguration Spänning smatning Effektbrytare AC-reaktor RJ-45/USB Adapter USB-kabel CX-Drive CX-One Filter Förlängningskabel för fjärrmanöverpanel LCD fjärrmanöverpanel 24 V DC spänningsmatning för styrkort V1000 Tillvalskort för kommunikation Monteringstillbehör Motor Bromsresistor Jord DC-reaktor V V1000 1

9 Specifikationer Typbeteckning Serie V1000 Z Europeiska standardspecifikationer A: Standard specifikationer Spänning: B: Enfas 200 V AC 2: Trefas 200 V AC 4: Trefas 400 V AC V Z A B 0 P 1 B A A Version Ytbehandlingsspecifikation: A: Standard Hölje, kylkropp, filter C: IP20 med övre lock B: IP20 utan övre lock F: Nema 1 H: IP20 med övre lock och C3-filter [ P anger decimalpunkt] Maximal motoreffekt 0P1: 0,1 kw ~ 015: 15 kw Klass 200 V Motor kw 1 Utgångens specifikationer Spänningsmatning Klass 400 V Motor kw 1 Utgångens specifikationer Tillåten frekvensvariation Spänningsmatning 1-fas: VZ-@ B0P1 B0P2 B0P4 B0P7 B1P5 B2P2 B4P fas VZ-@ 20P1 20P2 20P4 20P7 21P5 22P2 24P0 25P5 27P För HD-inställning 0,12 0,25 0,4 0,75 1,5 2,2 4,0 5,5 7, För ND-inställning 0,18 0,37 0,75 1,1 2,2 3,0 5,5 7, ,5 Omriktarens kapacitet kva 0,3 0,6 1,1 1,9 3,0 4,2 6,7 9, Utgående märkström (A) vid HD 0,8 1,6 3,0 5,0 8,0 11,0 17,5 25,0 33,0 47,0 60,0 Utgående märkström (A) vid ND 1,2 1,9 3,5 6,0 9,6 12,0 21,0 30,0 40,0 56,0 69,0 Max utgångsspänning Proportionellt till ingångsspänning: V Maximal utgångsfrekvens 400 Hz Nominell ingångsspänning och frekvens Tillåten spänningsvariation 1. Den maximalt användbara motoruteffekten baseras på en 4-polig standardmotor Läge tung drift (HD) med 150 % överlastkapacitet Läge normal drift (ND) med 120 % överlastkapacitet 1-fas, V, 50/60 Hz 3-fas, V, 50/60 Hz -15 % % 3-fas VZ-@ 40P2 40P4 40P7 41P5 42P2 43P0 44P0 45P5 47P För HD-inställning 0,2 0,4 0,75 1,5 2,2 3,0 4,0 5,5 7, För ND-inställning 0,37 0,75 1,5 2,2 3,0 3,7 5,5 7, ,5 Omriktarens kapacitet kva 0,9 1,4 2,6 3,7 4,2 5,5 7,2 9,2 14, Utgående märkström (A) vid HD 1,2 1,8 3,4 4,8 5,5 7,2 9,2 14,8 18, Utgående märkström (A) vid ND 1,2 2,1 4,1 5,4 6,9 8,8 11,1 17, Max utgångsspänning V (Proportionellt mot inspänning.) Maximal utgångsfrekvens 400 Hz Nominell ingångsspänning och frekvens Tillåten spänningsvariation Tillåten frekvensvariation 1. Den maximalt användbara motoruteffekten baseras på en 4-polig standardmotor Läge tung drift (HD) med 150 % överlastkapacitet Läge normal drift (ND) med 120 % överlastkapacitet +5% 3-fas, V AC, 50/60 Hz -15 %.+10% +5% 2Frekvensomriktare Frekvensomriktare9

10 Specifikationer Gemensamma specifikationer Styrfunktioner Funktionalitet Skyddsfunktioner Omgivningsförhållanden Typbeteckning Specifikationer Styrmetoder Sinusvåg PWM (V/f-styrning, sensorlös strömvektorstyrning) Utgångsfrekvensområde 0, Hz Frekvenstolerans Digitalt inställningsvärde: ±0,01 % ( C) Analogt inställningsvärde: ±0,1 % (25 ±10 C) Frekvensinställningens Digitalt inställningsvärde: 0,01 Hz (<100 Hz), 0,1 Hz (>100 Hz) upplösning Analogt inställningsvärde: 1/1000 av maximal frekvens Utgångsfrekvensens upplösning 0,01 Hz Överlastkapacitet Användning i tung drift: 150 % av nominell ström under en minut Användning i normal drift: 120 % av nominell ström under en minut Frekvensinställningsvärde V (20 kω), ma (250 Ω), ma (250 Ω) Pulstågsingång, frekvensinställningsvärde (valbar) Kortvarigt genomsnittligt retardationsmoment: 150 % (upp till 1,5 kw), 100 % (för 1,5 kw), 50 % (för 2,2 kw), 20 % (för större Bromsmoment storlekar) (kortvarigt toppmoment) Kontinuerligt regenererande moment: Ungefär 20 % (125 % med extra bromsmotstånd, 10 %ED, 10 s, inbyggd bromstransistor) V/f-karakteristik Alla V/f-mönster kan programmeras Sju av följande signaler kan väljas: Körning fram/back (3-trådssekvens), felåterställning, externt fel (NO/NC kontaktingång), Ingångssignaler flerstegs varvtalsdrift, jogg-kommando, val av acc-/ret-tid, externt basblock, kommando för hastighetssökning, kommando UPP/NER, kommando acc-/ret hålltid, val LOKAL/DISTRIBUERAD, val av kommunikation/styrkretsanslutning, nödstoppsfel, nödstoppsalarm, självtest Följande utgångssignaler kan väljas (NO/NC kontaktutgång, 2 optokopplarutgångar): Fel, drift, nollvarvtal, Utgångssignaler hastighetsbekräftelse, frekvensindikering (utgångsfrekvens <= eller => börvärde), under indikering av övermoment, mindre fel, under basblock, driftläge, omvandlarkörning färdig, under felåterställning, under indikering av underspänning, backkörning, under hastighetssökning, datautgång genom kommunikation. Öppen och sluten vektorstyrning, automatisk momentförstärkning, slirkompensation, varvtalsfunktion med 17 hastigheter (max.), återstart efter tillfälligt spänningsbortfall, likströmsbromsning vid stopp/start (50 % av nominell ström 0,5 s, eller Standardfunktioner mindre), frekvensreferens bias/förstärkning, MEMOBUS kommunikation, (RS-485/422, max. 115 Kbps), felåterställning, hastighetssökning, inställning av övre/undre gräns för frekvens, indikering av övermoment, frekvenshopp, brytare för acc-/ ret-tid, acc/ret otillåten, S-kurva acc/ret, PID-reglering, energisparstyrning, kontinuerlig kopiering. Analoga ingångar 2 analoga ingångar, V, ma, ma Broms-/accelerationstider 0, s Display Val mellan frekvens, ström eller börvärde LED för fel och status Motorns överlastskydd Momentan överström Överlast Överspänning Underspänning Tillfälligt spänningsbortfall Överhettning av kylflänsar Skydd mot överutstyrning Jordfel Elektroniskt överströmsrelä Motorn rullar ut till stopp med ungefär 250 % av omvandlarens nominella ström Tung drift: Motorn rullar ut till stopp efter 1 minut med 150 % av omvandlarens nominella utgångsström Normal drift: Motorn rullar ut till stopp efter 1 minut med 120 % av omvandlarens nominella utgångsström Motorn rullar ut till stopp om DC-bussens spänning överskrider 410 V (dubbelt för 400 V-klassen) Stoppar när DC-bussens spänning är ungefär 190 V eller mindre (dubbelt för 400 V-klassen) (ungefär 150 V eller mindre för enfasserien) Följande funktioner kan väljas: ingen funktion (stopp om spänningsbortfallet varar 15 ms eller längre), fortsatt drift om spänningsbortfallet är 0,5 s eller kortare, kontinuerlig drift Skyddas med termistor Skydd mot överutstyrning under acceleration/retardation och vid konstant varvtal Skydd med elektronisk krets (driftnivån är ungefär 250 % av nominell utgångsström) Laddningsindikering Indikeringen visas tills huvudkretsens spänning når 50 V. Skyddsklass IP20, NEMA1 Kylning Kylfläkt finns för 200 V, 0,75 kw (1 hk) (3-/1-fas) 400 V, 1,5 kw (2 hk) (3-fas), övriga är självkylande Omgivande luftfuktighet 95 % RF eller mindre (ingen kondensation) Lagringstemperatur -20 C..+60 C (kortvarig temperatur under transport) Installation Inomhus (inga korrosiva gaser, damm etc.) Installationshöjd max 1000 m Vibration Upp till 1 g vid 10 till mindre än 20 Hz, upp till 0,65 g vid 20 till 50 Hz V1000 V1000 3

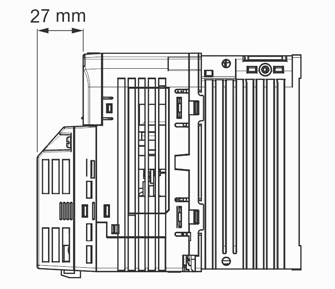

11 Mått IP 20 typ 0,1 till 4 kw Bild 1 Bild 2 W1 2 hål M4 t1 W1 4 hål M4 W H1 H2 H D D1 W H2 H1 H D D1 t1 Spänningsklass 1-fas, 200 V 3-fas, 200 V 3-fas 400 V Max. användbar motoreffekt kw Omriktartyp VZA Bild Mått i mm W1 H1 W H D t1 H2 D1 H3 H4 Vikt 0,12 B0P1 0, ,5 0,25 B0P ,7 0,55 B0P ,5 1, ,1 B0P7 137,5 1, ,5 B1P ,5 2,2 B2P ,1 4,0 B4P0 Under utveckling 0,12 20P1 0, ,5 0,25 20P2 0, ,55 20P ,9 38,5 1,1 20P ,1 1,5 21P , ,2 22P ,5 1,4 4,0 24P ,1 5,5 25P5 3, ,5 27P5 6,2 3, , ,2 9,2 0,37 40P2 0,55 40P ,0 1,1 40P7 137,5 1, ,5 41P ,5 58 2,2 42P ,5 3,0 43P0 1,5 4,0 44P ,1 5,5 45P5 6 3, ,5 47P5 55 6,2 3, , , ,8 V tilläggskort 4Frekvensomriktare Frekvensomriktare 11

12 Mått för inbyggt filter VZA- B0P1 B0P2 Mått i mm W H H1 D1 D2 D 68 69,5 6,5 76 B0P ,5 38,5 118 B0P7 77,9 59,6 137,5 108 B1P5 89,4 64,6 154 B2P ,4 66,6 163 B4P0 40P2 Under utveckling 69,4 11, P4 29, P7 77,9 137, P5 59,6 42P2 94, P0 44P ,4 66, P5 47P Under utveckling 4015 Schaffner footprint-filter Schaffner typ Mått A B C D E F G H I J K L A1000-FIV2010-SE ,3 M M4 A1000-FIV2020-SE ,5 M M4 3x200 V A1000-FIV2030-SE ,3 M M4 A1000-FIV2050-SE A1000-FIV2100-SE Under utveckling 1x200 V A1000-FIV1010-SE ,3 M M4 A1000-FIV1020-SE ,3 M M4 A1000-FIV1030-SE ,3 M M4 A1000-FIV1040-SE M M4 A1000-FIV3005-SE ,3 M M4 A1000-FIV3010-SE ,3 M M4 3x400 V A1000-FIV3020-SE M M4 A1000-FIV3030-SE M M5 A1000-FIV3050-SE Under utveckling V V1000 5

13 Rasmi footprint-filter Rasmi typ Mått Vikt W H L X Y M kg A1000-FIV2010-RE M4 0,8 A1000-FIV2020-RE M4 1,1 3x200 V A1000-FIV2030-RE M4 1,3 A1000-FIV2060-RE M5 2,4 A1000-FIV2100-RE M5 4,2 1x200 V A1000-FIV1010-RE M4 0,6 A1000-FIV1020-RE M4 1,0 A1000-FIV1030-RE M4 5,3 A1000-FIV1040-RE Under utveckling A1000-FIV3005-RE M4 1,1 A1000-FIV3010-RE M4 1,1 3x400 V A1000-FIV3020-RE M4 1,3 A1000-FIV3030-RE M5 2,1 A1000-FIV3050-RE M5 2,9 Montering på DIN-skena EZZ08122A EZZ08122B 35,1 DIN-skena Fyra hål M4 Sidovy (gemensam för alla enheter) Fyra hål M4 EZZ08122C EZZ08122D Fyra hål M4 Fyra hål M4 Frekvensomriktare Montering på DIN-skena 3-fas 200 V AC VZ - 20P1/ 20P2 / 20P4/ 20P7 EZZ08122A VZ - 21P5/ 22P2 EZZ08122B VZ - 24P0 EZZ08122C 1-fas 200 V AC VZ - B0P1/ B0P2/ B0P4 EZZ08122A VZ - B0P7/ B1P5 EZZ08122B VZ - B2P2 EZZ08122C VZ - B4P0 EZZ08122D 3-fas 400 V AC VZ - 40P2/ 40P4/ 40P7/ 41P5/ 42P2 EZZ08122B VZ - 44P0 EZZ08122C 6Frekvensomriktare Frekvensomriktare 13

14 Anslutning av kylkropp och mått för panelurtag Kylkroppens externa montering Panelhål för extern montering av kylfläns (kylkropp) diam 2-5 hål Bild 1 4-d gänga Monteringspanel D3 eller mera 3x200v 1X200v 3X400v VZA Referens Ram Panelutskärning W H W1 H1 D1 D2 D3 Bild (W2) (W3) (H2) (H3) A B 20P P ,2 2-20P P P P2 79, P ,5 53, P ,6 53, , P ,6 73, , ,6 76, ,5 10, B0P1 69, B0P B0P , B0P , B1P B2P B4P Under utveckling 40P , P P7 79, P P P0 44P P , P5 53, , , ,4 80 Bild 3 Bild 2 Bild 4 V V1000 7

15 Standardanslutning För 1-fas spänningsmatning använd R/L1 och S/L2 DC-reaktor (tillval) Link Överströmsrelä Bromsmotstånd (tillval) Spänningsmatning L1 L2 L3 Säkringar Filter R/L1 S/L2 T/L B1 B2 V1000 U/T1 V/T2 W/T3 U V W M Huvudbrytare Framåt/stopp Back/stopp S1 S2 Skärmad kabel Externt fel S3 Jord Felåterställning S4 Flervarvtal 1 S5 Flerfunktions digitala ingångar (grundinställning) Flervarvtal 2 2 kω S6 RP +V A1 A2 AC Skärmad jordanslutning Pulsingång (max. 32 khz) +24 V 8 ma SINK SOURCE 24 V 0 V Analog ingång/spänningsmatning +10,5 V DC, max. 20 ma Flerfunktions analog ingång 1 0 till 10 V (20 kω) Flerfunktions analog ingång 2 0 till 10 V (20 kω) eller 0/4 till 20 ma (250 Ω) MA MB MC P1 P2 PC MP AM AC Fel Under körning Flerfunktionsreläutgång 250 V AC/30 V DC (10 ma till 1A) (grundinställning) Frekvensöverensstämmelse Optokopplare gemensam ledning Pulstågsutgång (max. 32 khz) (Utgångsfrekvens) Analog utgång 0 till +10 V DC (2 ma) (Utgångsfrekvens) Flerfunktions optokopplarutgång 48 V DC, max 50 ma (grundinställning) DIPomkopplare S3 SC Övervakningsutgångar (grundinställning) Flerfunktions pulsingång/analog ingång (Grundinställning: frekvensreferens) Avslutningsmotstånd: (120 Ω, 1/2 W) R+ Ingångar med säker frånkoppling H2 H1 R S+ S Memobus komm. RS-485/422 max 115 kbps HC IG Symboler: Använd partvinnad kabel Använd skärmad partvinnad kabel Anger en huvudkretsanslutning. Anger en styrkretsanslutning. 8Frekvensomriktare Frekvensomriktare 15

16 Huvudkrets Anslutning Beteckning Funktion (signalnivå) R/L1, S/L2, T/L3 U/T1, V/T2, W/T3 B1, B2 +2, +1 +1, Huvudkretsens spänningsmatning Frekvensomvandlarens utgång Bromsmotståndets anslutning DC-reaktorns anslutning DC-spänningsmatningens ingång Jordning Används för att ansluta näteffekt till drivsystemet. Drivsystem med 1-fas 200 V ingångseffekt utnyttjar bara anslutningarna R/L1 och S/L2 (T/L3 är inte ansluten till något) Används för anslutning till motorn Används för att ansluta ett bromsmotstånd till bromsmotståndsenheten, tillval. Ta bort byglingen mellan +2 och +1 vid anslutning av DC-reaktor (tillval) För spänningsmatningens ingång (+1: positiv elektrod; : negativ elektrod)* För jordning (jordningen bör överensstämma med lokala rutiner för jordning). Styrkrets Typ Nr. Signalnamn Funktion Signalnivå S1 Val av flerfunktionsingång 1 Fabriksinställning: körs när den är STÄNGD, stoppar när den är ÖPPEN. Digitala ingångssignaler Analoga ingångssignaler 24 V DC och 8 ma optokopplarisolering Snabbstoppskommando S2 Val av flerfunktionsingång 2 Fabriksinställning: körs när den är STÄNGD, stoppar när den är ÖPPEN. S3 Val av flerfunktionsingång 3 Fabriksinställning: Externt fel (N.O.) S4 Val av flerfunktionsingång 4 Fabriksinställning: Återställning av fel S5 Val av flerfunktionsingång 5 Fabriksinställning: Flerstegs hastighetskommando 1 S6 Val av flerfunktionsingång 6 Fabriksinställning: Flerstegs hastighetskommando 2 SC RP FS FR1 FR2 FC HC H1 H2 Val av flerfunktionsingång, gemensam ledning Huvudvarvtalskommando pulstågsingång Spänningsmatning för frekvensinställning Huvudvarvtalets frekvensreferens Frekvensreferensens gemensamma ledare Spänningsmatningens snabbstoppskommando Särskild digital ingång Särskild digital ingång Gemensam ledning för styrsignal 32 khz max +10 V (tillåten max ström 20 ma) Spännings- eller strömingång 0 till +10 V DC (20 kω) (upplösning 1/1000) 4 till 20 ma (250 Ω) eller 0 till 20 ma (250 Ω) Upplösning: 1/500 0 V +24 V (tillåten max ström 10 ma) Öppen: Snabbstopp Stängd: Normal drift Digitala utgångssignaler Analoga utgångssignaler RS-485/422 MA MB MC NO-kontaktutgång NC-utgång Reläutgång gemensam Fabriksinställning: "fel" P1 Optokopplare utgång 1 Fabriksinställning: Under körning P2 Optokopplare utgång 2 Fabriksinställning: Frekvensöverensstämmelse PC Optokopplare utgång, gemensam ledning: 0 V PM Pulstågsutgång max 33 khz Kontaktkapacitet 250 V AC 1 A eller mindre 30 V DC, 1 A eller mindre Optokopplare utgång: +48 V DC, 50 ma eller mindre AM Analog övervakningsutgång Fabriksinställning: "utgångsfrekvens" 0 till +10 V utgångsupplösning: 1/ till 10 V 2 ma AC Analog övervakning, gemensam ledare R+ Kommunikationsingång (+) R Kommunikationsingång (-) S+ Kommunikationsutgång (+) S Kommunikationsutgång (-) 0 V För MEMOBUS-kommunikation kan kommunikation via RS-485 eller RS-422 användas. eller mindre Upplösning: 8 bitar RS-485/422 MEMOBUSprotokoll 16 V1000 V10009

17 a a: Utrymmesbehov för olika modeller: Upp till 3,7 kw: Minst 30 mm 5,5 kw och mera: Minst 50 mm a Minst 100 mm Luftflöde Montering sida vid sida Minst 100 mm Omvandlarens värmeförlust 3-fas, 200 V klass Typ VZ 20P1 20P2 20P4 20P7 21P5 22P2 24P0 25P5 27P Omriktarens kapacitet kva 0,3 0,6 1,1 1,9 3,0 4,2 6,7 9, Värmeförlust (W) HD Märkström (A) vid HD 0,8 1, , ,0 60,0 Märkström (A) vid ND 1,2 1,9 3,5 6,0 9,6 12,0 21,0 30,0 40,0 56,0 69,0 Fläns 4,3 7,9 16,1 27,4 54,8 70,7 110,5 231,5 239,5 347,6 437,7 Inuti enheten 7,3 8,8 11,5 15,9 23,8 30,0 43,3 72,2 81,8 117,6 151,4 Total värmeförlust 11,6 16,7 27,7 43,3 78,6 100,6 153,8 303,7 321,3 465,2 589,1 Värmeförlust (W) ND Fläns 4,7 7,2 14,0 35,6 48,6 57,9 93,3 236,8 258,8 342,8 448,5 Inuti enheten 7,9 9,4 13,4 16,9 25,0 29,6 45,0 87,2 11,4 149,1 182,2 Total värmeförlust 12,6 16,6 28,5 43,1 73,6 87,5 138,2 324,0 370,3 491,9 630,7 Kylmetod Självkylande Fläktkyld 1-fas, 200 V klass Typ VZ B0P1 B0P2 B0P4 B0P7 B1P5 B2P2 B4P0 Omriktarens kapacitet kva 0,3 0,6 1,1 1,9 3,0 4,2 6,7 Värmeförlust (W) HD Märkström (A) vid HD 0,8 1, ,5 Märkström (A) vid ND 1,2 1,9 3,5 6,0 9,6 12,0 21,0 Fläns 4,3 7,9 16,1 42,5 54,8 70,7 110,5 Inuti enheten 7,4 8,9 11,5 19,0 25,9 34,1 51,4 Total värmeförlust 11,7 16,7 27,7 61,5 80,7 104,8 161,9 Värmeförlust (W) ND Fläns 4,7 7,2 15,1 26,2 48,6 57,9 93,3 Inuti enheten 8,4 9,6 14,3 20,8 29,0 36,3 58,5 Total värmeförlust 13,1 16,8 28,3 56,5 77,6 94,2 151,8 Kylmetod Självkylande Fläktkyld 3-fas, 400 V klass Typ VZ 40P2 40P4 40P7 41P5 42P2 43P0 44P0 45P5 47P Omriktarens kapacitet kva 0,9 1,4 2,6 3,7 4,2 5,5 7,2 9,2 14, Värmeförlust (W) HD Märkström (A) vid HD 1,2 1,8 3,4 4,8 5,5 7,2 9,2 14,8 18, Märkström (A) vid ND 1,2 2,1 4,1 5,4 6,9 8,8 11,1 17, Fläns 19,2 28,9 42,3 70,7 81,0 84,6 107,2 166,0 207,1 266,9 319,1 Inuti enheten 11,4 14,9 17,9 26,2 30,7 32,9 41,5 62,7 78,1 105,9 126,6 Total värmeförlust 30,6 43,7 60,2 96,9 111,7 117,5 148,7 228,7 285,2 372,7 445,8 Värmeförlust (W) ND Fläns 8,2 15,5 26,4 37,5 49,7 55,7 71,9 170,3 199,5 268,6 298,7 Inuti enheten 9,2 13,1 15,8 20,0 26,3 29,4 43,6 78,1 105,3 142,8 152,2 Total värmeförlust 17,4 28,6 42,2 57,5 76,0 85,1 115,5 248,4 304,8 411,4 450,9 Kylmetod Självkylande Fläktkyld Frekvensomriktare 10 Frekvensomriktare 17

18 Anslutningar för bromsmotstånd Överströmsrelä Bromsmotstånd Spänningsmatning Effektbrytare MC R/L1 B1 B2 S/L2 T/L3 U/T1 V/T2 Motor THRX AV PÅ MC SA MC THRX VZ W/T3 Temperaturbrytare för externt bromsmotstånd SA MC TRX FLT-A SA TRX FLT-B Felkontakt AC-reaktor AC-reaktor VZ Spänningsmatning Effektbrytare U X R/L1 V Y S/L2 W Z T/L3 Klass 200 V Klass 400 V Max. användbar motoreffekt kw Ström A Induktans mh Max. användbar motoreffekt kw Ström A Induktans mh 0,12 2,0 2, ,25 2,0 2,0 0,2 0,55 2,5 4,2 0,4 1,3 18,0 1,1 5 2,1 0,75 2,5 8,4 1,5 10 1,1 1,5 5 4,2 2,2 15 0,71 2,2 7,5 3,6 4,0 20 0,53 4,0 10 2,2 5,5 30 0,35 5,5 15 1,42 7,5 40 0,265 7,5 20 1, , , , ,53 DC-reaktor VZ Spänningsmatning Effektbrytare R/L1 S/L2 T/L Max. användbar motoreffekt kw 0,12 Klass 200 V Ström A Induktans mh Max. användbar motoreffekt kw 0,25 0,2 5,4 8 0,55 0,4 1,1 0,75 1,5 2, ,2 1,5 Klass 400 V Ström A Induktans mh 3,2 28 5,7 11 4,0 4,0 12 6,3 5,5 5, ,5 7, , DC-reaktor 23 3,6 33 1,9 V V

19 Säkerhetssystem V1000 funktionen för säkerhetsstopp utnyttjar OMRON G9SB säkerhetsreläenhet och uppfyller säkerhetskategori 3 enligt EN 954-1/ stoppkategori 0 enligt EN60204 Se till att V1000 och säkerhetsrelät monteras i samma skåp för att undvika kortslutning mellan H1 och H2 Start A1 A2 T11 T12 T31 T TH SA K1 K1 a K2 K2 a K2 K1 Styrkrets K1 K2 T21 T Spänningsmatning Flerfunktions digitala ingångar R/L1 S/L2 T/L3 B B2 DC-reaktor V1000 Pulstågsutgång Bromsmotstånd U/T1 V/T2 W/T3 S1 Jord S2 S3 S4 S5 S6 +24 V 8 ma MF reläutgång MA SC MF optokopplarutgång DIPomkopplare S3 NPN PNP 24 V MB MC P1 0 V RP +V A1 A2 AC Skärmad jordanslutning Pulsingång (max 32 khz) Analog ingång PS +10,5 V DC, max 20 ma MF Analog ingång 1 0 till 10 V (20 kω) MF Analog ingång 2 0 till 10 V (20 kω) eller 0/4 till 20 ma (250 Ω) P2 PC MP AM AC Analog utgång 0 till +10 V DC (2 ma) Säker frånkopplingsingång H2 Avslutningsmotstånd (120 Ω, 1/2 W) R+ R H1 S+ S HC RS-485/422 IG 12 Frekvensomriktare Frekvensomriktare 19

20 Beställningsinformation Spänning smatning Effektbrytare AC-reaktor A Filter C RJ-45/USB Adapter C Förlängningskabel för fjärrmanöverpanel C USB-kabel C LCD fjärrmanöverpanel D CX-Drive CX-One C 24 V DC spänningsmatning för styrkort V1000 B Tillvalskort för kommunikation F Monteringstillbehör Motor E Bromsresistor Jord DC-reaktor V1000 1x200 V 3x200 V 3x400 V Specifikationer Typ Tung drift Normal drift Standard Inbyggt filter 0,12 kw 0,8 A 0,18 kw 0,8 A VZAB0P1BAA VZAB0P1HAA 0,25 kw 1,6 A 0,37 kw 1,6 A VZAB0P2BAA VZAB0P2HAA 0,55 kw 3,0 A 0,75 kw 3,5 A VZAB0P4BAA VZAB0P4HAA 1,1 kw 5,0 A 1,1 kw 6,0 A VZAB0P7BAA VZAB0P7HAA 1,5 kw 8,0 A 2,2 kw 9,6 A VZAB1P5BAA VZAB1P5HAA 2,2 kw 11,0 A 3,0 kw 12,0 A VZAB2P2BAA VZAB2P2HAA 4,0 kw 17,5 A 5,5 kw 21,0 A VZAB4P0BAA VZAB4P0HAA 0,12 kw 0,8 A 0,18 kw 0,8 A VZA20P1BAA VZA20P1HAA 0,25 kw 1,6 A 0,37 kw 1,6 A VZA20P2BAA VZA20P2HAA 0,55 kw 3,0 A 0,75 kw 3,5 A VZA20P4BAA VZA20P4HAA 1,1 kw 5,0 A 1,1 kw 6,0 A VZA20P7BAA VZA20P7HAA 1,5 kw 8,0 A 2,2 kw 9,6 A VZA21P5BAA VZA21P5HAA 2,2 kw 11,0 A 3,0 kw 12,0 A VZA22P2BAA VZA22P2HAA 4,0 kw 17,5 A 5,5 kw 21,0 A VZA24P0BAA VZA24P0HAA 5,5 kw 25,0 A 7,5 kw 30,0 A VZA25P5FAA VZA25P5HAA 7,5 kw 33,0 A 11,0 kw 40,0 A VZA27P5FAA VZA27P5HAA 11 kw 47,0 A 15,0 kw 56,0 A VZA2011FAA VZA2011HAA 15 kw 60,0 A 18,5 kw 69,0 A VZA2015FAA VZA2015HAA 0,2 kw 1,2 A 0,37 kw 1,2 A VZA40P2BAA VZA40P2HAA 0,4 kw 1,8 A 0,75 kw 2,1 A VZA40P4BAA VZA40P4HAA 0,75 kw 3,4 A 1,5 kw 4,1 A VZA40P7BAA VZA40P7HAA 1,5 kw 4,8 A 2,2 kw 5,4 A VZA41P5BAA VZA41P5HAA 2,2 kw 5,5 A 3,0 kw 6,9 A VZA42P2BAA VZA42P2HAA 3,0 kw 7,2 A 3,7 kw 8,8 A VZA43P0BAA VZA43P0HAA 4,0 kw 9,2 A 5,5 kw 11,1 A VZA44P0BAA VZA44P0HAA 5,5 kw 14,8 A 7,5 kw 17,5 A VZA45P5FAA VZA45P5HAA 7,5 kw 18,0 A 11,0 kw 23,0 A VZA47P5FAA VZA47P5HAA 11 kw 24,0 A 15,0 kw 31,0 A VZA4011FAA VZA4011HAA 15 kw 31,0 A 18,5 kw 38,0 A VZA4015FAA VZA4015HAA V V

21 A Ledningsfilter B Kommunikationskort C Tillbehör Frekvensomriktare Ledningsfilter Schaffner Ledningsfilter Rasmi Spänning Typ VZ Referens 3-fas 200 V AC 1-fas 200 V AC 3-fas 200 V AC Tillvalskort för kommunikation Nominell ström (A) Vikt (kg) Referens Nominell ström (A) 20P1/20P2/20P4/20P7 A1000-FIV2010-SE 10 0,7 A1000-FIV2010-RE 10 0,8 21P5/22P2 A1000-FIV2020-SE 20 0,9 A1000-FIV2020-RE 20 1,1 24P0 A1000-FIV2030-SE 30 1,0 A1000-FIV2030-RE 30 1,3 Vikt (kg) 25P5/27P5 A1000-FIV2050-SE A1000-FIV2060-RE 58 2,4 Under utveckling 2011 / 2015 A1000-FIV2100-SE A1000-FIV2100-RE 96 4,2 B0P1/B0P2/B0P4 A1000-FIV1010-SE 10 0,5 A1000-FIV1010-RE 10 0,6 B0P7/B1P5 A1000-FIV1020-SE 20 0,7 A1000-FIV1020-RE 20 1,0 B2P2 A1000-FIV1030-SE 30 1,0 A1000-FIV1030-RE 30 1,1 B4P0 A1000-FIV1040-SE 40 1,1 A1000-FIV1040-RE 40-40P2/40P4 A1000-FIV3005-SE 5 0,5 A1000-FIV3005-RE 5 1,1 40P7/41P5/42P2/43P0 A1000-FIV3010-SE 10 0,75 A1000-FIV3010-RE 10 1,1 44P0 A1000-FIV3020-SE 15 1,0 A1000-FIV3020-RE 20 1,3 45P5/47P5 A1000-FIV3030-SE A1000-FIV3030-RE 29 2,1 Under utveckling 4011 / 4015 A1000-FIV3050-SE A1000-FIV3050-RE 48 2,9 Typ Typ Beskrivning Funktion Används för att köra eller stoppa omriktaren, för att ställa in eller referera till parametrar, och SI-N3 DeviceNet-tillvalskort övervaka utgångsfrekvens, utgångsström eller liknande funktioner via DeviceNetkommunikation med det överordnade styrsystemet. Används för att köra eller stoppa omriktaren, för att ställa in eller referera till parametrar, och SI-P3 PROFIBUS-DP-tillvalskort övervaka utgångsfrekvens, utgångsström eller liknande funktioner via PROFIBUS-DPkommunikation med det överordnade styrsystemet. SI-S3 CANopen-tillvalskort Används för att köra eller stoppa omriktaren, för att ställa in eller referera till parametrar, och övervaka utgångsfrekvens, utgångsström eller liknande funktioner via CANopenkommunikation med det överordnade styrsystemet. A CRT1 CompoNet tillvalskort Under utveckling Typer Typ Beskrivning Funktioner JVOP-180 LCD fjärrmanöverpanel LCD-display med språkstöd WV001 Fjärrpanelens kabel (1 m) WV003 Fjärrpanelens kabel (3 m) Kabel för anslutning av fjärrmanöverpanel Manöverpanel Tillbehör JVOP-181 USB-konverter/USB-kabel USB-konverterenhet med kopierings- och backupfunktion PS-UDC24 24 V DC tillvalskort 24 V DC spänningsmatning för styrkort D Datorprogram Typer Typ Beskrivning Installation Program CX-drive Datorprogramvara Konfigurerings- och övervakningsprogramverktyg CX-One Datorprogramvara Konfigurerings- och övervakningsprogramverktyg 14 Frekvensomriktare Frekvensomriktare 21

22 E Bromsenhet, bromsmotståndsenhet Spänning 200 V (1-/3-fas) 400 V (3-fas) Max. användbar motoreffekt kw Frekvensomriktare Bromsmotståndsenhet Omriktartyp VZ Anslutningsbart Omriktarmonterad typ (3 %ED, 10 s max) minsta 3-fas 1-fas motstånd Ω ERF-150WJ_ Motstånd Ω Antal som används Bromsmoment % 0,12 20P1 B0P ,25 20P2 B0P ,55 20P4 B0P ,1 20P7 B0P ,5 21P5 B1P ,2 22P2 B2P ,0 24P0 B4P ,5 25P5 16 7,5 27P5 9, , , ,37 40P ,55 40P ,1 40P ,5 41P ,2 42P ,0 43P0 4,0 44P0 5,5 45P5 32 7,5 47P F Monteringstillbehör Typer Typ Beskrivning Tillämpliga typer DIN-skena EZZ08122A EZZ08122B EZZ08122C Behövs för att montera omvandlaren på DIN-skena VZ-20P1/20P2/20P4/20P7 VZ-B0P1/B0P2/B0P4 VZ-21P5/22P2 VZ-B0P7/B1P5 VZ-40P2/40P4/40P7/41P5/42P2 VZ-24P0 VZ-B2P2 VZ-44P0 EZZ08122D VZ-B4P0 VZ-20P1/20P2 VZ-B0P1/B0P2 VZ-20P4 VZ-B0P VZ-20P7 Kylkroppens externa monteringsfäste VZ-40P Extra delar för att montera omvandlaren med kylkropp utanför panelen. VZ-21P5/22P2 VZ-B1P5 VZ-41P5/42P2/43P0 VZ-24P0 VZ-B2P2 VZ-44P VZ-B4P VZ-B0P7 VZ-40P2/40P4 VZ-25P5/27P5 VZ-45P5/47P5 VZ-2011 VZ-4011/ VZ-2015 V V
