1 FIREX ELSPRÄNGKAPSEL

2 Sida 2/17 1. Produktbeskrivning och användningssyfte Elsprängkapselns funktion När det tillförs en tillräckligt hög tändström via ledtrådarna upphettas motståndstråden inuti tändpärlan. Som en följd av detta deflagrerar den pyrotekniska massan och tänder ett fördröjningselement som i sin tur efter en på förhand bestämd tid tänder sprängämnet eller basladdningen i botten på sprängkapseln. Fördröjningstiderna varierar mellan 25 ms (0,025 sek) och 5000 ms (5 sek). Tändpärlan är försedd med ett skydd som minskar risken för oönskad tändning på grund av statisk elektricitet. FIREX-elsprängkapslarna innehåller inget primärsprängämne. Det har ersatts med pentrit som pressats in i en stålförstärkning. I pentrit som inkapslats på detta sätt accelererar antändningen snabbt till en detonation som tänder basladdningen. Sprängkapslar av denna typ, utan primärsprängämne, är inte lika känsliga för stötar som sprängkapslar som använder mycket känsligt primärsprängämne. Basladdningen i :s sprängkapslar består av hexogen. FIREX-sprängkapseln uppfyller EN-standarder för initieringskapacitet varför den med säkerhet tänder alla sprängkapselkänsliga sprängämnen. Mängden sprängämne i en FIREX-sprängkapsel är cirka 1 g. Tändkablar Tätningsplugg Överslagssäkring Tändpärla Fördröjning Tändladdning Basladdning

3 Sida 3/17 2. Sprängkapseltyper :s elsprängkapslar indelas i två klasser baserat på deras elektriska egenskaper. Finländsk Benämning Europeisk Benämning i klassificering i Finland klassificering Sverige och Norge grupp B UR-sprängkapsel Klass 2 grupp 1a grupp C VA-sprängkapsel Klass 3 grupp 2 Elektriska egenskaper: Egenskap Grupp B Grupp C Sprängkapselns totalresistans [Ω] se tabell nedan 3,6 ± 0,3 tändström, nedre gräns 0,01% [A] 0,45 1,2 tändström, övre gräns 99,99 % [A] 1,0 2,2 Serietändström [A] > 1,5 > 3,5 Tändenenergi [mj/ώ] Sprängkapselns totalresistans, grupp B: Ledarlängd [m] Resistans [Ω] 0,99 1,16 1,33 1,66 2,34 3,52 4,03 4,88 5,72 ±0,31 ±0,32 ±0,33 ±0,36 ±0,40 ±0,49 ±0,52 ±0,58 ±0,63 SPRÄNGKAPSLAR AV OLIKA GRUPP/KLASS FÅR INTE ANVÄNDAS I SAMMA SALVA! ANVÄND INTE OLIKA TILLVERKARES SPRÄNGKAPSLAR I SAMMA SALVA! KAPA INTE LEDARNA I ELSPRÄNGKAPSLAR GRUPP C. Om ledarna av någon anledning har brustit, kortslut sprängkapseln genom att sammankoppla ledarna och förstör sprängkapseln enligt anvisningarna längre ner.

4 Sida 4/17 3. Förpackningar och fördröjningstider FIREX-elsprängkapslar tillverkas med avseende på fördröjningstid i två olika serier, millisekundsprängkapslar (MS) och tunnelseriesprängkapslar (T). T-seriens sprängkapslar tillverkas efter specialbeställning. Intervallet mellan fördröjningstiderna hos MS-sprängkapslarna är 25 ms. MS-seriens sprängkapslar används i sprängningsarbeten ovan jord. MS-sprängkapslar tillverkas i två grupper: B och C. Tunnelserien (T), avsedd för brytningsarbeten under jord, består av vissa intervallnummer från MSserien och sprängkapslar med intervall upp till 500 ms mellan intilliggande intervallnummer. I tunnelsprängning behövs längre fördröjningstider för att berget skall ha tid att lossna och tränga ut från tunnelfronten. Det är förbjudet att använda T-seriens sprängkapslar i sprängningsarbeten ovan jord eftersom fördröjningstiderna är för långa och därför kan orsaka oönskade stenkast. T-seriesprängkapslar tillverkas bara i grupp C. Fördröjningstider: MS-serien Intervallnummer Fördröjningstid Intervallnummer Fördröjningstid [ms] [ms]

5 Sida 5/17 T-serien Intervallnummer Fördröjningstid Intervall [ms] Intervallnummer Fördröjningstid Intervall [ms] [ms] [ms] Ledarlängder, serier och förpackningsstorlekar Namn Ledarlängd [m] Nummer (serier) St/innerförpackning St/transportförpackning Firex-UR MS-3,0 3,0 1-10, * Firex-UR MS-4,0 4,0 1-10, * Firex-UR MS-6,0 6,0 1-10, * Firex-UR MS-10,0 10,0 1-10, ** Firex-UR MS-17,0 17,0 1-10, ** Firex-UR MS-20,0 20,0 1-10, ** Firex-UR MS-25,0 25,0 1-10, ** 5 50 Firex-UR MS-30,0 30,0 1-10, ** 5 50 Firex-VA MS-3,0 3,0 1-10, * Firex-VA MS-4,0 4,0 1-10, * Firex-VA MS-6,0 6,0 1-10, *

6 Sida 6/17 Firex-VA MS-10,0 10,0 1-10, ** Firex-VA MS-17,0 17,0 1-10, ** Firex-VA MS-20,0 20,0 1-10, ** Firex-VA MS-25,0 25,0 1-10, ** 5 50 Firex-VA MS-30,0 30,0 1-10, ** 5 50 * serieförpackning ** nummerförpackning *** kartongförpackning Transportförpackning FIREX-elsprängkapslarnas lådor är försedda med en märketikett som innehåller bl.a. följande information serie sprängkapseltyp ledarlängd intervallnummer antal sprängkapslar per kartong tillverkningsdatum total sprängmedelsvikt i gram i sprängkapseln tillverkare och CE-märke

7 Sida 7/17 Innerförpackning Ennerförpackningen består av en plastpåse som innehåller en etikett med följande information: sprängkapseltyp intervallnummer ledarlängd antal sprängkapslar per kartong sprängkapselns elektriska egenskaper resistans, serietändström, tändström och tändpuls. Pappersband Sprängkapslarnas ledningar är hopbundna med ett pappersband där finns uppgift om: det Tillverkare CE-märke Märkning på kopplingshylsan Runt sprängkapselns kopplingshylsa sitter en etikett med uppgifter om: Sprängkapselns typ och intervallnummer Grupp

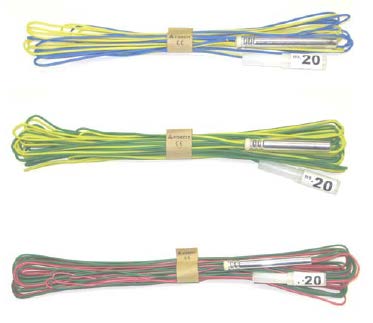

8 Sida 8/17 Tillverkningsdatum (dd.mm.åå) Märkning på sprängkapselns hylsa På FIREX-sprängkapslarnas hylsor är följande text tryckt: DETONATOR xxms, DANGER G och EXPLOSIVE där xx = fördröjningstid. Med hjälp av märkningen kan man vid laddningsarbetet ta reda på sprängkapselns intervallnummer även om ledarens märklapp har kommit bort. Om till exempel sprängkapseln har märkningen 500 ms och ledtrådarnas färger är grön och gul är det fråga om en VAMS-sprängkapsel nr 20. Elsprängkapslarnas färgkoder I Finland är elsprängkapslarna färgkodade så, att den ena ledaren i grupp B (klass 2) är blå och i grupp C (klass 3) grön. Den andra ledaren är gul i båda klasserna. Färgkodningen kan vara annorlunda i andra länder. Grupp B UR-MS-kapsel, blå/gul Grupp C VA-MS-kapsel, grön/gul 4. Huvudråvaror och deras farlighetsklasser Det farliga ämnets namn CAS-nr Varningsmärkning; R-fraser RDX E; R3-25 PETN E; R3

9 Sida 9/17 5. Lagrings- och väderbeständighet Rekommenderad användningstemperatur för FIREX-elsprängkapslarna är mellan -25 och +40 C. Vid kallare förhållanden kan ledarnas isolering spricka. På samma sätt bör beaktas att vissa sprängämnen vid hård kyla kräver kraftigare upptändning än en normal sprängkapsel. Lagring och transport bör ske vid sval eller normal rumstemperatur. Elsprängkapslarna har utomordentlig fuktbeständighet. När isoleringen är hel längs hela ledaren, tål sprängkapslarna minst 3 bars vattentryck, vilket motsvarar ett vattendjup på 30 m. Sprängkapselns draghållfasthet är minst 40 N (4 kg) under 2 minuter när man drar i båda ledarna. Elsprängkapslarnas hållbarhet vid lagring är minst ett och ett halvt år från tillverkningsdatum under rekommenderade lagringsförhållanden. Vid lagring skall gällande lagstiftning följas. 6. Säkerhet vid hantering Sprängkapslarna kan explodera på grund av öppen eld, hetta, slag, friktion, elektrisk ström, statisk elektricitet eller energi från radiovågor. Exploderande sprängkapslar medför splitterrisk. Skyddsglasögon ska användas vid hantering av sprängkapslar. I händelse av brand ska man låta produkten brinna och isolera riskområdet. Släckningsförsök kan öka explosionsrisken. Högspänningsledningar, radio-, TV- och radarsändare är riskfaktorer vid användning av elsprängkapslar. Gällande lagkrav ska följas när det gäller säkerhetsavståndet. Statisk elektricitet Statisk elektricitet uppstår i huvudsak då icke-ledande material gnids mot varandra, t. ex. vid tryckluftsladdning av ANFO, täckningsarbeten under torra förhållanden, snö- eller sandstorm. Statisk elektricitet kan laddas upp i kroppar och urladdas via tändpärlans ledare eller sprängkapselhylsan och antända den. Den högsta teoretiska laddningsförmågan för en människa är 34 mj, vilket är tillräckligt mycket för att initiera UR-sprängkapseln.

10 Sida 10/17 Åska Åsksäkra elsprängkapslar finns inte, även om sprängkapslar av grupp C är mindre känsliga än grupp B. Laddningsarbetet ska alltid avbrytas då åskväder närmar sig. Högspänningsledningar Spänningen i högspänningsledningen (kv)/det vågräta minimiavståndet (m) till närmaste högspänningsledning Spänning kv Grupp B (UR) Grupp C (VA) Radio- och TV-sändare Radio- eller TV-sändarens effekt (kw)/det vågräta minimiavståndet till antennen (m). Effekt (kw) 0,025 0,05 0, Grupp B (UR) Grupp C (VA) Radarsändare Det vågräta minimiavståndet (m) till radarsändarens antenn Grupp C (VA) 50 Grupp B (UR) 300 Elanordningar på arbetsplatsen Vid hantering av elsprängkapslar bör beaktas att eldrivna arbetsmaskiner och don kan orsaka läckströmmar och öka risken för oavsiktlig tändning.

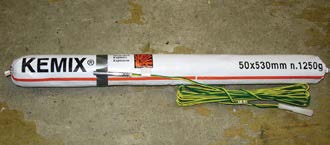

11 Sida 11/ Begränsningar i användning Förutom de begränsningar som nämns i produktinformationen bör följande beaktas: FIREX-elsprängkapslarna är inte avsedda att användas i miljöer där det finns risk för gaseller dammexplosion, t.ex. kolgruvor. Det finns allvarlig splitterrisk om FIREX-elsprängkapslar används utanför borrhål. FIREX-elsprängkapslar kan användas utanför borrhål för tändning av icke-elektriska sprängkapslar, detonerande stubiner och ytladdningar. Anpassad skyddstäckning måste användas. Annat bruk i strid med instruktionerna är förbjudet. 7. Miljöpåverkan Ingen miljöpåverkan förväntas. 8. Användningsinstruktioner Gör ett hål i sprängämnet för sprängkapseln. Hålet ska göras i sprängämnespatronens längdriktning. För in sprängkapseln i hålet och fäst ledarna runt patronen. Sänk försiktigt ner patronen i hålet med hjälp av ledarna. Vid användning av sprängkapslar från grupp B (UR-kapslar) ska kontrollmätningarna företas utanför det farliga området, till exempel från den planerade avfyringsplatsen. Även när sprängkapslarna kopplas ihop i parallella serier måste mätningen av varje serie utföras utanför det farliga området Då tunga täckmattor används är det viktigt att mäta salvans motstånd efter placeringen av varje matta, så att eventuellt brott i strömkretsen eller förändring i salvans totalresistans kan observeras omedelbart.

12 Sida 12/ Användning av kopplingshylsa Firex-elsprängkapslar är försedda med en kopplingshylsa, som gör det lättare att koppla ihop ledare och ger ökat skydd åt anslutningen. Kopplingshylsan används på följande sätt: Dra ut den ickefastsatta ledaren ur kopplingshylsan och koppla den till kopplingshylsan på nästa sprängkapsel som ska inkopplas, och vrid hylsan 5-6 varv. Kontrollera att kopplingen lyckats genom att dra lätt i ledarna. 8.2 Serie- och parallellkoppling Koppling i serie Kontroll av seriekopplad salva sker genom att en sprängkapsels nominella resistans multipliceras med antalet sprängkapslar i salvan och adderas med förlängningsledningens och tändkabelns resistans. Därefter mäts salvans resistans med en för ändamålet godkänd resistansmätare. Det uppmätta resultatet måste vara det samma som det beräknade. Den beräknade och den uppmätta resistansen kan skilja sig åt beroende på kopplingar, fluktuation i sprängkapslarnas resistans (± 0,3 Ω ) och skarvledningens måttexakthet. Exempel på hur en seriekopplad salvas motstånd beräknas före mätning: I strömkretsen har kopplats 60 UR-sprängkapslar (grupp B) för vilka på förpackningen anges att motståndet är 1,66 ohm. 100 m skarvledning (lång röd och gul på bilden) har kopplats till salvan. Skarvledningens resistans är 6,0 ohm/100 m Uppmätt resistans för tändkabeln är 3,8 ohm.

13 Sida 13/17 Sprängkapslarnas resistans 60 1,66Ω = 99,6 Ω Skarvledningens resistans 1 6,0 Ω = 6,0 Ω Tändkabelns resistans 3,8 Ω. Strömkretsens totalresistans = 99,6Ω + 6,0Ω + 3,8Ω = 109,4 Ω Serie-parallellkoppling (parallellkoppling av seriekopplingar) Kontrollera först att seriernas motstånd är lika stora. Den största tillåtna avvikelsen mellan seriernas motstånd är 5 %. Därefter parallellkopplas serierna och hela salvans motstånd mäts. En bra förutsättning för att lyckas med parallellkopplingen är att det finns lika många sprängkapslar i varje serie. Exempel på beräkning av motståndet i en serie-parallellkopplad salva:

14 Sida 14/17 I strömkretsen finns 80 VA-sprängkapslar (grupp C), vilka kopplats i två serier med 40 sprängkapslar var. Sprängkapslarnas motstånd är 3,6 Ω. Till varje serie har kopplats 80 m skarvledning (långa röda och gula). Skarvledningens motstånd är 6,0 Ω /100 m. Tändkabelns motstånd är 3,8 Ω /100 m. Totalmotstånd för parallellkopplade serier = motstånd i en serie antal serier Sprängkapslarnas motstånd i varje serie = 40 3,6 Ω = 144 Ω Skarvledningens motstånd i varje serie = (80/100) 6Ω = 4,8Ω Varje series totalresistans = 144 Ω + 4,8 Ω = 148,8 Ω Två parallellkopplade seriers motstånd = 148,8 Ω/2 = 74,4 Ω Strömkretsens totalresistans = 74,4 Ω + 3,8 Ω = 78,2 Ω

15 Sida 15/ Felsökning Kopplingens resistans granskas även före upptändning. Vanligen är motståndet för lågt (sprängkapslar oinkopplade) eller oändligt (strömkretsen bruten). För lokalisering av felet delas kretsen i två delar. Båda delarna mäts och den felaktiga delen delas en gång till, och man fortsätter på detta sätt tills felet har lokaliserats. Jordfel Jordfel är läckströmmar som leder till jord och orsakar att en del av strömkretsen blir utan tändström. Jordfel kan inträffa om oisolerade delar av sprängkapselns ledare kommer i kontakt med berg, vatten eller t.ex. täckmattans vajrar. Beläggningen på en ledare kan skadas i samband med laddningsarbeten, eller oisolerade ledare kan komma i kontakt med ledande berg eller ligger i vatten. Vid användning av tunga täckmattor bör man kontrollera isoleringen med jordfelsprovare efter placering av varje täckmatta. Vid undervattenssprängning och annan sprängning där risk för jordfel föreligger ska kontrollmätningar göras med jordfelsprovare. Om man observerar jordfel i salvan söks felet på samma sätt som vid motståndsmätning. 8.4 Tändning av salva Tändning av elsprängkapslar får ske enbart med tändapparat som är godkänd av berörd myndighet i respektive land. Kontrollera i tändapparatens typskylt att inte antalet sprängkapslar i salvan eller totalresistansen överskrider för apparaten tillåtna värden. Följ bruksanvisningarna på tändapparatens typskylt. Åtgärder vid tändning av salva: evakuera sprängplatsen koppla tändkabeln till polskruvarna och sätt tändapparatens vev på plats ge varningssignal tryck ned knappen LADDNING veva med veven för att uppnå önskad laddningsnivå avfyra salvan genom att trycka på TÄNDNING ta bort tändapparatens vev och lösgör tändkabeln.

16 Sida 16/ Hantering av dolor Följ nedanstående schema om du upptäcker dolor efter sprängning. Riskområde tömt och bevakat. Ge ljudsignal, avfyra, vänta kontrollera. Helt OK Dolor Lasta bort Hela salvan Meddela Mät, korrigera Kontrollera Del av salva Flera dolor Enstaka dolor Meddela Bedöm omfattningen Sprängkapsel ej ansluten Meddela Mät, korrigera Kontrollera Odetonerad laddning Öppen laddning Meddela Ta fram Ny sprängkapsel Kontrollera och booster Förladdning Flera dolor Lätt Meddela Blås Ny sprängkapsel och Kontrollera booster Svår Måste spränga Meddela Spola och rensa Ladda på nytt Kan sparas till nästa salva Meddela Observera, markera, bevaka vid behov

17 Sida 17/17 9. Bortskaffning Sprängkapslar som misstänks vara defekta eller för gamla (se bäst före-datum) får inte användas utan måste destrueras. Laddare och överladdare får destruera enstaka sprängladdningar. Destrueringen sker genom att spränga högst fem sprängkapslar fastsatta på en hel sprängkapsel. Enstaka sprängkapslar kan också destrueras genom att tejpa fast dem vid en sprängämnespatron och spränga patronen. Om sprängkapseln tejpas fast på sprängämnespatronen ska patronen försiktigt firas ner i ett borrhål t.ex. med hjälp av snöre. Forcit tar emot föråldrade sprängkapslar för destruktion. Mottagna sprängkapslar ersätts inte. Fakturering av kostnader relaterat till det destruerade sprängämnet sker efter överenskommelse. 10. Reklamationsanvisningar Om produkterna uppvisar brister eller inte fungerar som förväntat, tas genast kontakt med Forcits kundservice och följande uppgifter lämnas: Produktens namn, storlek och tillverkningsdatum enligt förpackningen på kartongen. Produktens utseende samt en beskrivning av den avvikande egenskapen Hur produkten använts på arbetsplatsen Felaktiga produkter skickas till närmaste Forcit serviceställe, som vidarebefordrar dem till den tillverkande fabriken för närmare undersökning. Alla frakthandlingar bör medfölja vid retur. Retur ska avtalas med kundservice eller med teknisk support.
