1 Här ska det sprängas!!! Med Safe T Cut- metoden som är linjemontörernas metod mot stormfällda träd När stora träd faller på kraftledningar orsakar det elavbrott. Eftersom ledningsgatorna är för smala för att vara trädfria, är elavbrotten regelmässiga när höststormarna ruskar om träden och när den tunga blötsnön faller på träden. Ett och annat träd böjer sig då för naturens krafter och faller på kraftledningarna. Då får kraftverkarna mycket att göra! Det är kraftbolaget som ansvarar för driften i ledningarna. Ledningsgatorna ska hållas öppna. Fallna träd är ett av problemen för linjemontörerna. Även om de flesta stormfällda träden kapas traditionellt med motorsåg, så förekommer det alltid träd som är för farliga för avsågning. De inre spänningarna i vissa stormfällda träd är så farliga att det inte är möjligt att kontrollera dem. Sedan några år tillbaka finns det en säker metod för dessa farliga röjningar. Man spränger helt enkelt trädet i mindre bitar. Metoden som är patenterad heter Safe T Cut och är ett registrerat varumärke. Denna metod används av kraftverkare och linjemontörer runt om i Sverige. Safe T Cut är utvecklat av företaget Explosiv Utveckling AB i Umeå. 16 ELEKTRIKERN

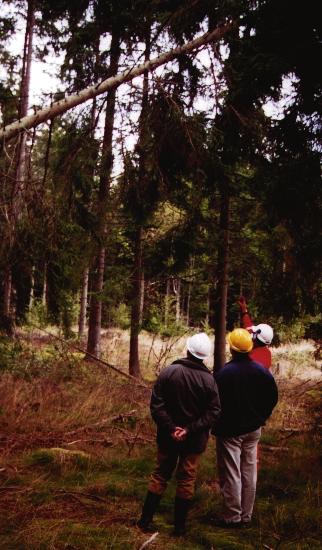

2 Linjemontörerna Åke Johansson och Wincent Persson bredvid en lyckad sprängning av en stormfälld gran... I Hyltebruk sprängs det stormfällt vid behov... I Hyltebruk som ligger både i Halland och i Småland (Länet är Hallands län medan landskapet är Småland) finns en av Sydkrafts kraftregioner. Linjemontörerna Åke Johansson och Wincent Persson är två av de 20 duktiga montörer som ansvarar för att elström kommer fram i områdets ca 170 mil högspänningsledningar och ca 150 mil lågspänningsledningar inom serviceområdet Halland. Dygnet runt - alla dagar i veckan, oavsett väder - arbetar den tjugomanna stora montörgruppen för att deras ca kunder skall garanteras att få el. Då gäller det att även kunna spränga stormfälld skog... - Snön som faller här i Halland och Smålands högland är som regel problematisk, berättar Åke Johansson. Snön är som regel blöt och tung, eftersom den kommer från havet. Ofta går de gamla kopparledning- arna av, medan BLX-linan håller bättre. Till och med så bra att stolparna bryts av istället. Elektrikern fick vara med, när Åke och Wincent sprängde ett stormfällt träd som hade lagt sig på en BLXhögspänningsledning nära Hyltebruk med metoden Safe T Cut. - Vi såg den här sprängmetoden första gången 1989 på Elmia-mässan. Och sedan dess har vi använt den, konstaterar Wincent när han plockar ut lådorna med Safe T Cut ur bilen. BLX = Belagd Line Pex, är en högspänningsledning av aluminium. Kabeln är omsluten med en isoleringsstrumpa av Line Pex. Isoleringen gör att kortslutningar sällan sker t ex i samband med att träd faller på ledningen. BLX-isoleringen håller emot det fallna trädet några dygn så att området inte blir strömlöst. BLX- linan behöver inte heller göras strömlös under sprängningen. Men BLX-ledningen betraktas säkerhetsmässigt ändå som strömförande även på dess isoleringsyta. För säker- ELEKTRIKERN

3 Med Safe T Cut-metoden... hets skull bryter man ledningen under sprägningen. Var man bygger BLX-ledning är en mark- och kostnadsfråga på samma sätt som frågan om att gräva ner linan i marken. Att kabelgatorna inte görs bredare för att undvika stormfälld skog är också en kostnadsfråga. - Det här sprängningssystemet är utvecklat för kapning och borttagning av träd som har fallit över kraftoch telefonledningar, beskriver Åke Safe T Cut. Sprängklämman, vars storlek väljs efter det fallna trädet, kopplas först till en sprängkapsel Nonel som är fabrikfäst till en 50 meter lång plastslang som innehåller kemiska ämnen. Med en teleskoptång av glasfiber vars standardlängd är 7,5 m (men kan förlängas!) placerar montören Sprängklämman på det stället av trädet, där kapningen ska ske. Beroende på hur trädet ligger på ledningen kan man aptera en eller flera laddningar samtidigt. Sprängklämmorna finns i flera sprängstorlekar för olika trädslag och -storlekar. Namnet på Sprängkapseln - Nonel - talar om att det inte är fråga om en elektrisk tändning, utan att tändningen av Sprängklämman sker på kemisk väg. Eftersom tändningen sker kemiskt är hela proceduren säker för linjemontörer som inte ens behöver tänka på de induktionsströmmar som alltid finns i elnätet, medan de monterar sprängningen. - Nonel har ca 1 grams sprängstyrka, berättar Åke. Denna styrka används i nästan alla typer av standardsprängningar. Nonel som är fabrikskopplad till den 50 meter långa Starterkabeln kopplas genom en Starter till en Tändapparat. Även Starter har en mindre sprängkapsel i sig och till Startern kan man koppla upp till 8 Sprängklämmor. Med ett startskott i Tändapparaten skapar man en stötvåg i Starter- kabeln som startar en kemisk kedjereaktion som sedan spränger Sprängklämman (klämmorna) runt trädet. Med ett lätt tryck med tummen på Tändapparaten skjuts startskottet! En stötvåg tänder de kemiska ämnena i kabeln som sedan spränger Nonel -kapseln som slutligen spränger Sprängklämman. De kemiska ämnena i kabeln brinner i en hastighet på 2000 meter per sekund, så om det är mörkt, hinner man faktiskt se hur branden i kabeln går till sprängkapseln som tänder sprängämnet i Sprängklämman, beskriver Åke händelseloppet. Två Safe T Cut är nu installerade på var sin sida av granen som ligger på en BLX-lina. Wincent har gått till den närliggande skogsvägen för att stoppa eventuell trafik. Åke står i kabelns ände ca 50 meter från sprängplatsen med startpistolen i ena handen. Se upp! Här ska det sprängas! ropar han och väntar några sekunder. Sedan trycker han startskottet och då smäller det!!! Om linjemontörerna har placerat en eller flera klämmor på de rätta ställena runt trädet så faller nu trädbitarna vackert på marken, slungade av BLX-kabelns spänningar. Klämmorna får inte heller placeras för nära kraftledningarna, detta för att inte riskera att linan sprängs också. Explosionen såg ut som två stora lilaröda eldklot... Första sprängningen har lyckats! Och elförsörjningen är återigen igång. Granen som nyss tyngde BLXlinan ligger nu i tre bitar på marken under linan. Det är bara för skogsägaren att komma och hämta sitt träd och transportera det till massfabriken. Efter sprängningen samlar linjemontörerna upp alla plastdetaljer från sprängningen, även om de är återanvändningsbara och snart skulle multna, samt 50-meters kabeln, för Stormfälld gran ligger tungt på en BLX-lina... Till sprängstället har Wincent Persson burit fram ett Safe T Cutpaket som Åke Johansson skall montera ihop för en sprängning. 18 ELEKTRIKERN

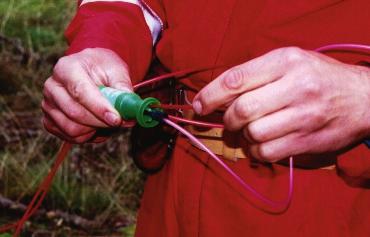

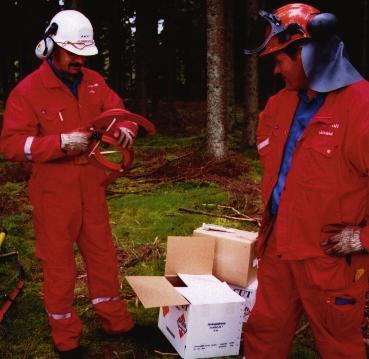

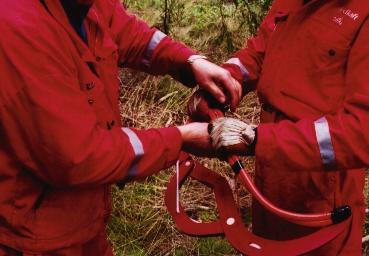

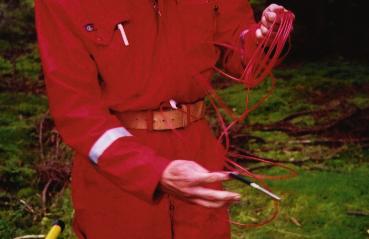

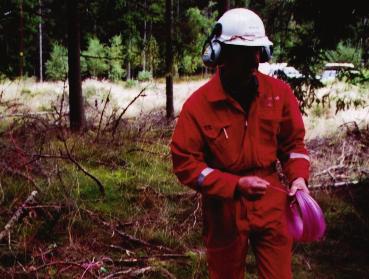

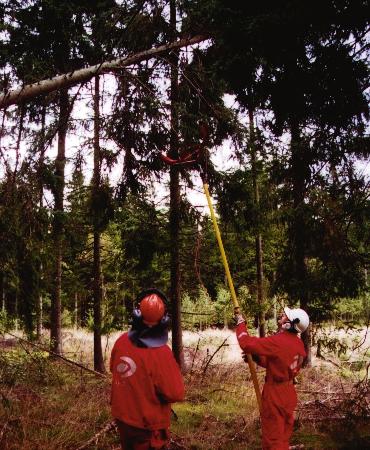

4 Eftersom trädet ska sprängas med två sprängklämmor samtidigt kopplas två Nonel samman i en Starter... En sprängklämma som motsvarar trädets tjocklek tas fram för montering... Klämmorna sätts på rätt plats med hälp av en teleskopstång....ihop med sprängkapseln - Nonel. Klämman kopplas ihop med en Nonel... Nu gäller det att vara försiktig så att klämman inte stängs för tidigt... ELEKTRIKERN

5 Med Safe T Cut-metoden... att inte orsaka irritation hos markägaren. Även de vilda djuren kan snärja in sig... Utbildning för Sprängkort - Safe T Cut -metoden är typgodkänd. Det vittnar de mängder av handlingar från Sprängämnesinspektionen, Elverksföreningen och Polismyndigheten som Åke Johansson har i sina pärmar. Endast de montörer som har ett Sprängkort eller har genomgått en tvådagars Safe T Cut -kurs, får arbeta med att spränga träd. För ansvaret av inköp och säker förvaring av allt sprängmaterial krävs det ett särskilt tillstånd från den lokala polisen, samt ett sprängkort eller en utbildning till förrådsföreståndare. Dessa kurser ges t ex av Nitro Nobel. Åke Johansson är förrådsansvarig och ansvarar för den lokala utbildningen av Safe T Cut -metoden. Utbildningen repeterar man i intervaller - lagom före stormperioden - för att alla linjemontörer ska behärska den. De som inte har skjutit på en längre tid får öva på det. Montörerna diskuterar samtidigt om var på trädet apteringen ska göras, beroende på hur det har fallit på kraftledningen. Det finns inga entydiga svar och metoder, utan varje trädfall är unikt. Det gäller att se till att klämmorna placerar så att trädkronan kan falla på ena sidan av linan medan resten av trädet faller på den andra sidan. Åke informerar också poliser inom området och när kraftverkarna är på väg för att spränga, bjuder man in poliserna. Poliserna hjälper ju också till att ta hand om trafiken, när träd har fallit på vägarna. Även Telia har använt sig av Åkes tjänseter med trädsprängning. Kraftverkarna meddelar polisen före sprängningarna så att folk i omgivningarna får veta vad som pågår, ifall de ringer till polisen. Speciellt viktigt är det om det ska sprängas på nätterna så att folk inte behöver oroa sig. Sprängklämman - Sprängämnet - ca 500 gram pentyl - finns inne i ett plaströr. Den är kapad till en längd som motsvarar klämmans omfång. Man kan koppla ihop åtta Sprängklämmor till en Starter och så vidare - sammanlagt till 20 st Sprängklämmor som kan sprängas samtidigt med ett enda skott. I princip kan ett oändligt antal laddningar detoneras med ett enda startskott. En laddning kostar ca 700 kr inklusive tändning. Det är en kostnad för kraftbolaget som ansvarar för driften och kabelgatorna, men det innebär en snabbare hantering och kostnaden äts upp av tidsvinsten. Särskilt under övertid. Dessutom innebär metoden avsevärt högre säkerhet för montörerna, som slipper stå intill och under trädet vid borttagningen. De fallna träden är jordägarens som kan sälja dem som massaved, men även som timmer. Markägaren uppskattar metoden, eftersom han får ut ett visst värde ur trädet, i stället för ingenting när träden lumpas upp med vanliga metoder. Vill du veta mera om Safe T Cut -metoden, kontakta Explosiv Utveckling AB Storgatan Umeå Tel Fax Sedan drar Åke Johansson den 50 m långa Starterkabeln till sprängningsplatsen... Där kabeln kopplas ihop med Tändapparaten med ett startskott. SE UPP! HÄR SKA DET SPRÄNGAS! ropar Åke Johansson och avvaktar tills Wincent Persson ger klartecknen från andra hållet ELEKTRIKERN

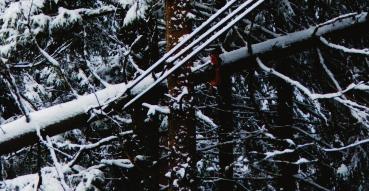

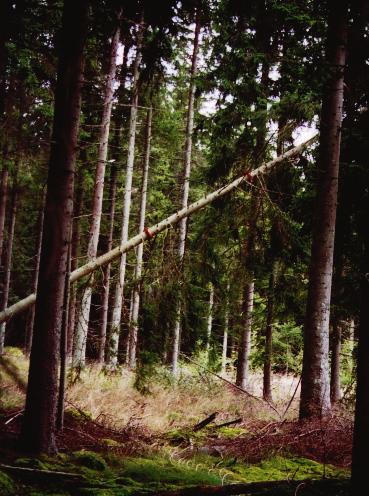

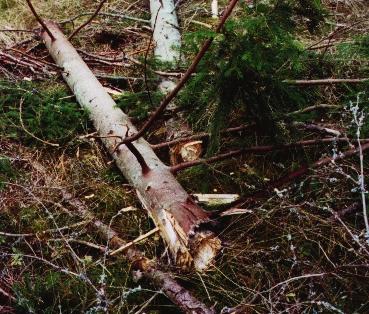

6 Granen har sprängts i två bitar som skogsägaren kan sälja som massavirke. Starter har sprängts och är nu skräp tillsammans med Starterkabeln. Det tar linjemontörerna hand om innan de lämnar platsen för nästa uppdrag. Sedan sprängs trädet på två ställen! Åke Johanssons egna foton på en sprängning i vintras. Trädbitarna har fallit i marken och BLX-kabeln är åter fri. Här ligger ett träd tungt på flera BLX-linor. ELEKTRIKERN
