1 sida 1 av 8

2 1. Generell information: Denna manual gäller för alla tre varianterna mininova, NOVA och supernova, men hädanefter används endast namnet NOVA för att förenkla läsning av manualen. Manualen innehåller säkerhetsinformation och användarinstruktioner. Både ägare och brukare bör läsa manualen innan NOVA startas så att säkerheten optimeras. Informationen i manualen är en integrerad del av leveransen av din NOVA anläggning. Endast kvalificerad personal får utföra installation och service av NOVA. Inga ändringar eller ominstallationer får göras på NOVA utan att först rådgöra med UVtech AB då detta kan medföra brister i säkerheten. UVtech AB kan inte hållas ansvarig för ändringar gjorda utom UVtechs medgivande. 2. Installation av NOVA Under installationstiden ska NOVA skyddas från smuts Mottagning När NOVA tas emot skall det omgående undersökas om godset har några synliga skador. Eventuella skador ska omgående anmälas till fraktföretaget på plats. 2.2 Placering NOVA ska i görligaste mån placeras på vägg mittemot ingångsdörren till rummet. Detta för att optimera funktionaliteten för närvarogivaren som tillfälligt ska stoppa maskinen då någon rör sig i rummet. NOVA ska monteras så att maskinens underkant är minst 2 meter över golvnivån. Tänk även på att lämna åtminstone 10 cm från maskinens ovansida upp till undertak, då placering högre upp försvårar demontering och montering av täckplåt och skyddshölje. För optimal reningseffekt ska NOVA även placeras så att frånluftsdon är minst 2 meter bort från maskinens utblås på dess högra kortsida Elektrisk installation Den elektriska installationen ska följa lokala el-direktiv och i tillämpbara fall utföras av behörig elektriker Mekanisk installation Montera enligt följande: sida 3 av 8 Bäckgatan Åtvidaberg Sweden

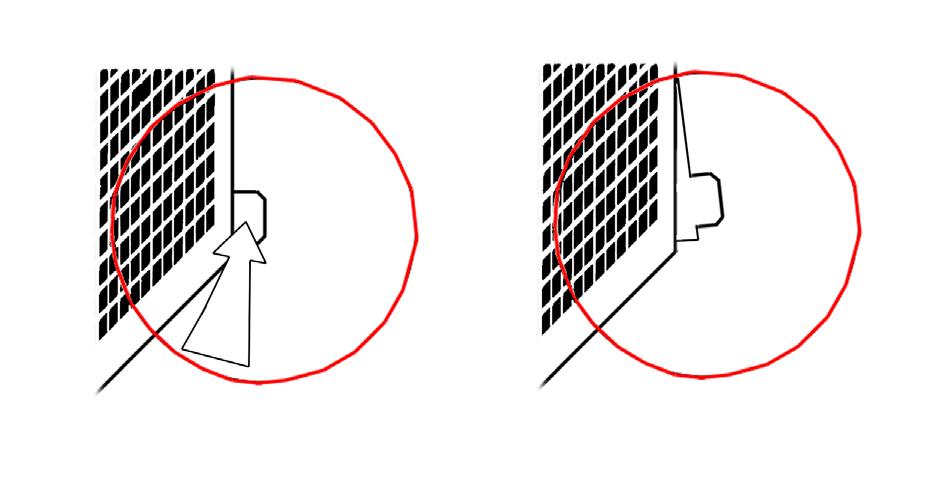

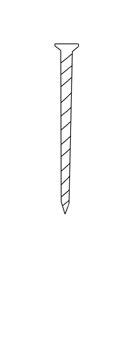

3 Du behöver: x4 1. x2 Push sida 4 av 8 Bäckgatan Åtvidaberg Sweden

4 min 2m sida 5 av 8

5 a. 10b. 230 V For fixed mounting use a qualified electrician sida 6 av 8

6 3. Igångkörning NOVA startar automatiskt när den elektriska installationen är gjord och strömmen kopplats på. Notera: NOVA har ett inbyggt säkerhetssystem i form av en närvarogivare. Denna närvarogivare stänger automatiskt av NOVA när någon rör sig i rummet. 4. Drift och skötsel 4.1. NOVA UV-rören är installerade i en låda som består av en täckplåt och ett skyddshölje av rostfritt stål. Dessa båda komponenter är bl.a. till för att förhindra att personer ser direkt på UV-röret. Eventuellt kan ett visst blått ströljus tränga ut ur färdigmonterad NOVA via reflektion, detta är helt ofarligt. Lådan innehåller förutom UV-rören, ballaster som håller UV-rörens kapacitet på en exakt nivå, samt ett filter. NOVA har sin egen elmatning som ska brytas när rören ska bytas ut. 4.2 Inbyggt säkerhetssystem NOVA har ett inbyggt säkerhetssystem i form av en närvarogivare. Denna närvarogivare stänger automatiskt av NOVA när någon rör sig i rummet Byte av UV-rör Innan byte av UV-rören påbörjas ska strömmen till NOVA brytas. UV-rör sitter placerade bakom täckplåt och skyddshölje. För att demontera dessa följ steg 1 4 i installationsanvisningarna ovan. När UV-rör är tillgängligt, ta av ändhatten och lyft sedan försiktigt ut UV-röret ur sina hållare. Placera in det nya UVröret i hållarna och sätt tillbaka ändhatten. Montera sedan tillbaka skyddshöljet och täckplåten enligt anvisningarna i steg 8 10 ovan Byte av filter Innan byte av filter påbörjas ska strömmen till NOVA brytas. Filter sitter placerade bakom täckplåt och skyddshölje. För att demontera dessa följ steg 1 4 i installationsanvisningarna ovan. När filter är tillgängligt, ta bort det gamla filtret och ersätt med ett nytt. Montera det nya filtret så att det täcker alla gallerhål. Montera sedan tillbaka skyddshöljet och täckplåten enligt anvisningarna i steg 8 10 ovan UVtech AB Bäckgatan 9 SE Åtvidaberg Sweden sida 7 av 8

7 sida 8 av 8
