1 Vattentäta luftlinjetillbehör för BLL/BLX tillförlitlighet för belagd lina Produkterna är testade enligt standard EN

2 Standard EN är mer krävande Den nya internationella standarden EN definerar testkrav för tillbehör som används till belagd lina (BLL/BLX/PAS etc.) som spännlinhållare, hänglinhållare, AMS-klämmor, och tillfälliga jordningar. EN mer krävande, mer omfattande EN standarden definierar kraven för belagd lina. EN definierar kraven på tillbehören som används för belagd lina. Jämfört med tidigare nationella standarder är EN mer krävande och tillbehören är konstruerade för belagd lina i större utsträckning än tidigare. Detta ger på sikt en ännu större tillförlitlighet för systemet för belagd lina och förlänger livslängden på tillbehören också i mer krävande miljöer (som tex det nordiska klimatet). Tester säkerställer kvalitet EN inkluderar mekaniska tester, som till exempel draghållfasthet för spänn- och upphängningsdon, vattentäthetstester för alla tillbehör, test för spänndon mot glidning, åtdragningstester för alla tillbehör och testning av momentskruvens och brytskallens funktion. Dessutom kräver nya standarden monteringsprov vid kall väderlek för alla klämmor, elektriska åldringstester, kortslutningstester, korrosionstester och UV tester. Sammanfattningsvis, så finns det många krävande tester, som garanterar prestanda och kvalitet för de testade tillbehören.

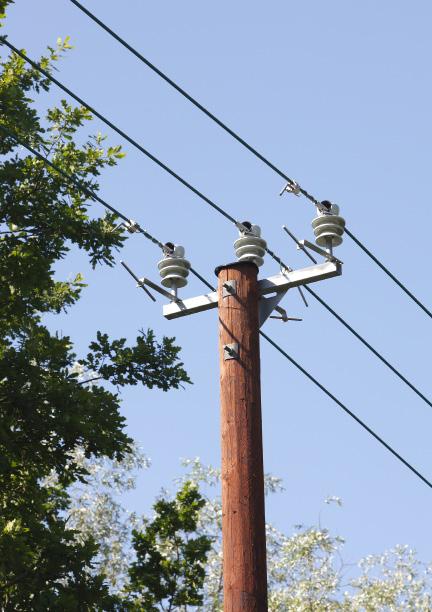

3 Vattentäta tillbehör för mellanspänning Tillförlitlighet för eldistribution Den nya standarden ställer högre krav på Ensto att hålla mer fokus på produktutveckling. Detta resulterade i en än mer tillförlitlig produktfamilj. Ensto erbjuder tillbehören testade enligt den nya EN standarden för mellanspänningstillbehör för belagd lina. De nya tillbehören har en bättre korrosionsbeständighet och har därmed en längre förväntad livslängd, inte minst i krävande förhållanden. Enstos tillbehör är vattentäta och är testade i samarbete med SGS Fimko. En lösning som skyddar naturen Djur förorsakar många elavbrott när de kommer för nära transformatorer och luftlinjer. Genom att förhindra djurolyckor, minskas också elavbrotten. Med Enstos produkter för skydd av djur, minskas olycksrisken avsevärt. Därigenom minskas elavbrotten orsakade av djur, eldistributionen blir mer tillförlitlig och underhållskostnaderna minskar. Ensto s vattentäta tillbehör för mellanspänning omfattar: spännlinhållare hänglinhållare avgreningsklämmor tillfällig jordning och AMS klämmor

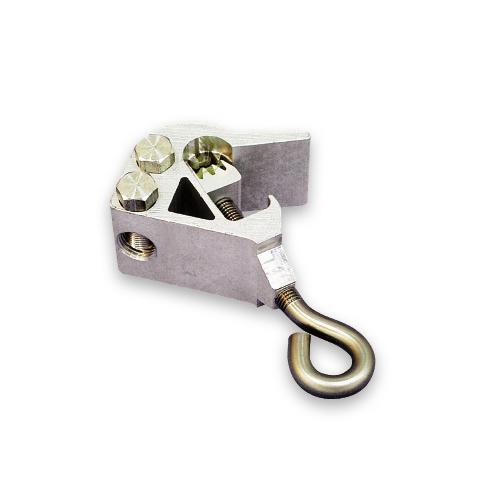

4 Produktinformation SO255, SO256, SO255.2 and SO256.2 Inspänningsdon för belagd lina och för kabel med isolerad bärlina, typ AHXAMK-WM3 (Multi-wiski). En silikontätning skyddar den isolerande avgreningskontakten och förhindrar att fukt kommer in i ledaren. Inspänningsdonen SO255.2 och SO är utrustade med en ögla avsedd för lug-all, för förenklad inspänning av linan SO SO256.2 Vattentätt spänndon Vattentätt spänndon BLL-T BLL-T ,250 SO ,790 SO236.2 SO256 SO181.6 Hängdon med utdragshjul för belagd lina och för kabel med isolerad bärlina, typ AHXAMK- WM3 (Multi-wiski). Hängdonet fungerar även som en linvagn och därmed elimineras behovet av separata linvagnar (förutsatt att det är raklinje eller små vinklar). Skarvar med en diameter mindre än 30 mm kan dras genom linvagnen. Hängdonet har inga lösa delar, så det är lätt att hantera även under svåra förhållanden. En silikontätning skyddar den isolerande avgreningskontakten och förhindrar att fukt kommer in i ledaren. Den penetrerande klämman är ansluten till kroppen med en tråd för att utjämna potentialskillnader. Produkten är testad mot radiostörningar. Draghållfasthet SMFL 30 kn. Den genomgående bulten är 16 mm SO181.6 Hängdon med linvagn 40 1,224 SO181.5 SO181.6 SLW25.2 and SLW25.22 Penetrerande klämmorna SLW25.2 och SLW25.22 är framtagna för avgrening av belagda linor upp till 36 kv, utan att behöva skala av isoleringen. Klämmorna är vattentäta genom att de penetrerande tänderna är insmorda med silikonfett. Den nominella tjockleken på den belagda linans isolering får variera mellan 2,3-3,3 mm. Klämman kan skyddas med skyddskåpa SP16. SLW25.22 är utrustad med momentbultar SLW25.2 Penetrerande avgreningsklämma / ,246 SL25.2 SLW SLW25.22 Penetrerande avgreningsklämma med momentskruv / ,246 SL25.22 SLW36 Används som AMS-klämma för belagd lina och ger en tillförlitlig anslutning och möjlighet att koppla en arbetsjordning avgreningsklämman, tillsammans med avsedd bygel. Klämman är tillverkad av korrosionsbeständig aluminium, skruvöglorna av rostfritt stål och bultarna för byglarna PSS923 och PSS924 är av korrosionsbeständig aluminium. För kopparledare krävs hylsan PSS830. Installationen kan tex göras med AMS-stång CT SLW36 AMS-klämma / Al ,494 SL36 SLW36

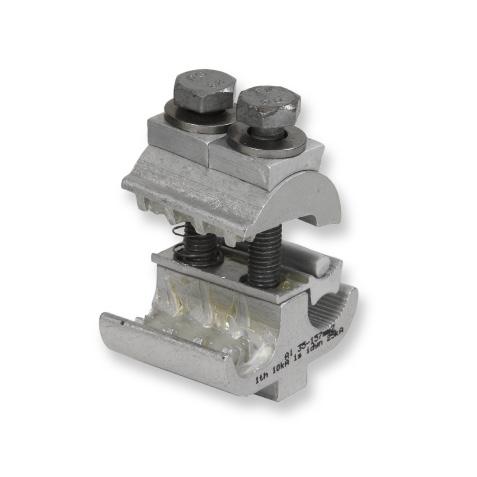

5 SEW20, SEW20.1, SEW20.2 and SEW20.3 Med avgreningsklämma SEW20.1 ingår ett ljusbågshorn som används till för belagd lina. Klämman SEW20.2 är förberedd med en förborrad Al-gänga för att kunna ansluta klämman till isolatornacken. Längden på 25 mm² Al-tråden är 2,1 m. Klämman SEW20.3 används som en tillfällig jordning där et SEW20.1 eller SEW20.2 inte är med. I SEW20.3 ingår ett lämplig för användning vid tillfällig jordning med skruvförbindningar. Klämman är förberedd med en förborrad Al-gänga för att kunna ansluta ett ljusbågshorn. Kortslutningsström: I th 10 ka 1 s SEW SEW SEW SEW20.3 Tillfällig jordningsklämma 40 0,266 SE ,492 SE ,627 SE ,560 SE20.3 SEW20 SEW21, SEW21.1, SEW21.2 and SEW21.3 Med avgreningsklämma SEW21.1 ingår ett ljusbågshorn som används till för belagd lina. Klämman SEW21.2 är förberedd med en förborrad Al-gänga för att kunna ansluta klämman till isolatornacken. Längden på 25 mm² Al-tråden är 2,1 m. Klämman SEW21.3 används som en tillfällig jordning där et SEW21.1 eller SEW21.2 inte är med. I SEW21.3 ingår ett lämplig för användning vid tillfällig jordning med skruvförbindningar. Klämman är förberedd med en förborrad Al-gänga för att kunna ansluta ett ljusbågshorn. Kortslutningsström: I th 10 ka 1 s SEW SEW SEW SEW21.3 Tillfällig jordningsklämma BLL-T BLL-T BLL-T BLL ,284 SE ,481 SE ,566 SE ,560 SE21.3 SEW21 SDI27.2 Ljusbågssats SDI27.2 används tillsammans med kompositisolatorer SDI90.x på vinkelstolpar tillsammans med klämma SO181.6 och till inspänningsstolpar med spänndon SO255 eller SO256. I satsen ingår ljusbågshorn och 95 mm² ledare med kabelskor. Gnistgapet justeras till mm på 12 kv, mm på 24kV och mm 36 kv. Kortslutningsström: 10 ka 1s E-NUMMER TYP BESKRIVNING TILL ER SDI27.2 Ljusbågsskydd SDI90.x, SO255, SO256, SO ,830 SDI27.1 SDI27.2 SP62.3 and SP63.3 SP62.3 är en fågelskyddssats för hängdon SO SP63.3 är en fågelskyddssats för det vattentäta spänndonet SO255. Produkterna tillverkas av väder- och UV-beständig termoplast. Fågelskydden förebygger mot fel som förorsakas av fåglar och andra djur eller trädgrenar, på blanklinjer eller på belagd lina. Fågelskydden är lätta att installera tack vare snap-on fästen SP62.3 SP63.3 Fågelskydd för SO181.6 Fågelskydd för SO255 PAS/ 0,39 PAS/ 0,891 SP62.3

6 Tekniska illustrationer SO255 SO255.2 SO256 SO256.2 SO181.6 SLW25.2 SLW25.22 SLW36 SEW20 SEW20.1 SEW20.2 SEW20.3 SEW21 SEW21.1 SEW21.2 SDI27.2 SP62.3 SP63.3
