1 Materiel, luftledning & kabel 2017 PRODUKTKATALOG Produkter som ger ettmervärde för byggnation inom elkraft, industri och telekom. SAB ELTEKNIK AB TEL

2 Innehåll Stolptillbehör, jordning Reparationssats 4 Jordspett 4 Skarvmuff 4 Anslutningsklämma 4 Jordplåt 4 Lintillbehör BLL/BLX Penetrerande klämma TTD 5 Avgreningsklämma TTDC 5 Avgreningsklämma AMS TNDC Fabrikat Sicame 5 Shuntanslutning TNDC-FABI 5 Shuntanslutning TNDC-FABO 5 AMS-klämmor AMS Klämmor 6 AMS klämma typ MC AMS klämmor typ MC Ventilavledare kv Ventilavledare 12 och 24 kw med felindikator 7 Ventilavledarfäste 7 Kabelskarvar och kabelavslut Kabelskarv 1-ledare kv 8 Kabelskarv 3-ledare kv 8 Kompletteringssats för övergång från 3- till 1-ledare 9 Kabelavslut 1-ledare utomhus kv 9 Kabelavslut 1-ledare inomhus kv 9 Kabelavslut 3-ledare utomhus kv 9 Kabelavslut 3-ledare inomhus kv 9 Klämmor ALUS, skarvrör Avgreningsklämma TTD 10 Isolerade skarvrör MJPT 10 Kabelmärkning Kabelmarkeringsstolpe Axvalla Pinnen 11 Övergångsslackar Reparationsslack P Skarvar och pluggar Delbara skarvar, halvrör 12 Delbar klämsats 12 Verktyg för montering av halvrör 12 Comfit skarvkoppling 13 Comfit rörpluggar med ögla 13 2 SAB ELTEKNIK AB TEL INFO@SABP.SE

3 Produkter som löser konkreta problem På sidorna som följer hittar du materiel som utmärker sig på olika sätt. Produkter som är ytterligare alternativ till något som redan finns har vi på SAB Elteknik helt valt bort och istället satsar vi uteslutande på produkter som ger ett mervärde. Kabelskarvarna och kabelavsluten från Sicame är ett tydligt exempel på vad som krävs för att platsa i sortimentet. Komponenterna har blivit färre, något som minskar antalet installationssteg och gör det svårare att göra fel. Du sparar tid vid installationen och får en slutprodukt med högre säkerhet och längre livslängd. Ett annat exempel är ventilavledarna. De har en speciell hermetisk konstruktion i kärnan som gör dem mekaniskt starka och helt vattentäta, vilket medför att haverier kan undvikas. Sortimentet spänner från telenät till transmission inom elkraft. Genom våra internationella samarbetspartners Sicame, Mecatraction, SBI med flera kan vi vid större projektleveranser också erbjuda fler produkter än du finner här. Välkommen att höra av dig så hjälper vi till. SAB ELTEKNIK AB TEL INFO@SABP.SE 3

4 Personligt Stolptillbehör, skydd jordning Reparationssats För reparationer av skadade stolpar med krokisolator. Används då isolatorkroken lossat från stolpen varvid plåten placeras över skadan så att hylsan hamnar där kroken suttit. Pinnbultarna dras åt och kroken sticks in i hylsan och låses med de förmonterade bultarna. Halvan består av en plåt och två stolpbyglar och passar för mindre skadade stolpar Helan består av två plåtar och fyra pinnbultar och används vid större skador SAB nr E nr Modell Vikt, kg E Reparationssats Halvan 2,70 kg E Reparationssats Helan 2,40 kg Jordspett För djupjordning, dimension 5/8. Jordtagsstången är tillverkad av högvärdigt stål som är täckt med ett hölje av koppar vilket är oupplösligt med stålet. Flera stänger kan skarvas till önskad längd. SAB nr E nr Dimension Vikt, kg E /8 x 1,5 m 2,0 kg Skarvmuff Skarvmuff 5/8 av brons för skarvning av jordspett. SAB nr E nr Dimension Vikt, kg E /8 0,1 kg Anslutningsklämma Anslutningsklämma 5/8 till jordspett, mm², med rostfri bult. SAB nr E nr Dimension Vikt, kg E /8 Jordplåt För förbättring av jordtag, eller till stationsjordning. Kopparplåten levereras komplett med 15 meter kopparlina som är fastlödd i plåten. SAB nr E nr Benämning Vikt, kg E Jordplåt med 15 m kopparlina 25 mm² 12,5 kg E Jordplåt med 15 m kopparlina 50 mm² 15,0 kg 4 SAB ELTEKNIK AB TEL INFO@SABP.SE

5 Lintillbehör BLL/BLX Penetrerande klämma TTD Fabrikat Sicame Avsedd för ljusbågssats. Penetrerande klämma, vattentät 6kV/1 tim i vatten. SAB nr E nr Modell Huvudledare Avgrening Vikt, kg E TTD mm² Ljusbågshorn 0,08 kg E TTD mm² Ljusbågshorn 0,10 kg Avgreningsklämma TTDC Fabrikat Sicame Penetrerande klämma, vattentät 6kV/1 tim i vatten. BLL area, mm² Isoler- Diameter, mm tjocklek, Moment Max. SAB nr E nr Modell Ledare Avgr mm Ledare Avgr Bult Nm ström (A) E TTDC28401 FA ,5-3,0 19,9 19,9 2 x M TTDC28451 FA ,5-3,0 26,1 23,0 2 x M E TTDC28501 FA ,5-3,0 26,1 26,1 2 x M E TTDC50501 FT 52 kw ,0-5,5 31,1 31,1 2 x M Avgreningsklämma AMS TNDC Fabrikat Sicame Penetrerande klämma, vattentät 6kV/tim i vatten. Kan monteras AMS. Levereras med shunt bygel och Grip-all ring. Kan monteras med mutterdragare, dock ej AMS. BLL area, mm² Isoler- Diameter, mm tjocklek, Moment Max. SAB nr E nr Modell Ledare Avgr mm Ledare Avgr Bult Nm ström (A) E TNDC28401 FDBI ,5-3, x M E TNDC28431 FDBI ,5-3,0 26,1 26,1 2 x M Shuntanslutning TNDC-FABI Fabrikat Sicame Penetrerande klämma med ring för jordning, shuntning och avgrening med AMS klämmor. SAB nr E nr Modell Area Isolertjocklek E TNDC28401FABI95A för BLL mm 2 med Alu bygel mm² 1,5-3 mm E TNDC28431FABI95A för BLL mm 2 med Alu bygel mm² 1,5-3 mm Shuntanslutning TNDC-FABO Fabrikat Sicame Penetrerande klämmor med bygel för jordning, shuntning och avgrening med AMSklämmor. SAB nr E nr Modell Area Isolertjocklek E TNDC28291FABO för BLL , med alu bygel mm² 1,5-3 mm SAB ELTEKNIK AB TEL INFO@SABP.SE 5

6 AMS-klämmor AMS Klämmor AMS klämma tillverkad I material med högt motstånd mot korrision. Klämmans konstruktion förenklar installationen och ger säker kontakt. Ögleskruv på klämman för huvudledare med åtdragningsmoment 18 Nm. En in byggd säkerhet på 30 Nm gör att klämman inta kan överbelastas. Om öglan vridits av kan klämman lossas med sexkanthuvudet, som finns kvar. SAB nr E nr Modell Huvud area Avgrening Vikt, kg E AMS klämma CD74-AM E AMS klämma CD74-AG E AMS klämma CD74-CPP E AMS klämma CD74-CM E AMS klämma CD74-CGP86 Alu mm² Alu mm² 0,3 kg Alu mm² Alu mm² 0,3 kg Cu mm² Cu 16-50, 0,3 kg Alu mm² Cu mm² Cu mm² 0,5 kg Cu mm² Cu , Alu mm² 0,6 kg AMS klämma typ MC AMS klämma tillverkad i material med högt motstånd mot korrosion avsedd för permanenteller tillfällig avgrening eller shuntning. Klämmans konstruktion förenklar installationen och ger säker kontakt. Ögleskruv på klämman för huvudledare, som passar till Grip-All stänger. Klämman har en funktion, som underlättar montage genom att en klack låser överfallet efter 1-2 varvs åtdragning. Tack vare detta kan klämman omöjligt lossna och vridas ur under montaget. 18 Nm åtdagningsmoment på ring och 33 Nm på avgreningsklämman. SAB nr E nr Modell Huvud, area Avgrening, dia Vikt, kg 60MC4151 E MC Al mm² Al/Cu 4-20 mm 0,70 kg AMS klämmor typ MC-414 AMS klämma tillverkad i material med högt motstånd mot korrosion avsedd för tillfällig avgrening eller shuntning, den kan även användas för permanent bruk. Ögleskruv på klämman för huvudledare, som passar till Grip-All stänger. Klämmans överfall är fjädrande och spänner fast klämman på ett säkert sätt vid montage. 18 Nm åtdagningsmoment på ring och 33 Nm på avgreningsklämman. SAB nr E nr Modell Huvud area Avgrening area Vikt, kg 63MC414 E MC-414 Al mm² Al/Cu 4-20 mm 0,80 kg 6 SAB ELTEKNIK AB TEL INFO@SABP.SE

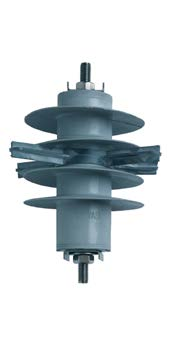

7 Ventilavledare kv Ventilavledare 12 och 24 kv med felindikator AZBD zinkoxidavledarna från Dervasil levereras med felindikator. I varje ände sitter det M12 rostfria pinnskruvar, brickor och muttrar. Silikonkroppen gjuts direkt på zinkoxidblocken vilket ger en tät och säker konstruktion. Felindikatorn är ett silikonband som sitter runt avledarkroppen och syns på långt håll. Vid ett fel på minst 150A i 1s går bandet av och trillar ner. Avsaknad av band indikerar att avledaren har havererat. Elektriska data Benämning Spännings- Märk- Avledningsspänning (kv) klass spänning 8/20µs 1/20µs 30/60µs Uc (kv) Ur (kv) 5kA 10kA 20kA 10kA 125A 500A AZBD 091 8,4 9 30,3 34,8 41,4 37, ,9 AZBD , ,6 45, , ,1 AZBD , ,4 52,1 61,9 55, ,3 AZBD ,3 95,4 85,9 60,1 64,3 Fysiska data Benämning Höjd (mm) Krypströmssträcka (mm) Diameter krage (mm) Vikt (kg) AZBD ,5 AZBD ,8 Allmänna data Linjeurladdningsklass 1 Nominell urladdningsström 10kA Hög strömstöt, 4/10µs 100kA Låg strömstöt, 2000µs 275A U TOV /U c 10s 1,34 Energiupptagningsförmåga Max böjmoment Max dragpåkänning Max vridmoment 3kJ/kV Uc 350Nm 15kN 70Nm AZBD ,1 AZBD ,7 Artikelkod E nummer Benämning 88AZBD109M12 E AZBD AZBD115M12 E AZBD AZBD118M12 E AZBD AZBD127M12 E AZBD 271 Ventilavledarfäste Komplett fäste med jordklämma tillverkat i aluminium. Fästet är konstruerat så att faslängderna i kabelavslutet blir lika långa. Består av två lösa plåtar, jordklämma, fransk träskruv och monteras samman av den mittre avledaren. Tack vare detta tar fästet liten plats i förvaring och transport. SAB nr E nr Vikt, kg E ,80 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 7

8 Kabelskarvar och kabelavslut 1 Halverade lagerkostnader och enklare användning SAB Elteknik har utsetts till Sicame-gruppens exklusiva distributör i Sverige. Ingen annan erbjuder Sicames internationellt erkända kabelskarvar och kabelavslut. För svenska förhållanden Den svenska marknaden ställer särskilda krav, till exempel dominerar 3-ledarkabeln. Efter lång och omsorgsfull testkörning lanseras nu ett sortiment av kabelskarvar och kabelavslut som bygger på den senaste värmekrympstekniken. Produkterna är ett lika smart val ur användarsynpunkt som ur ett ekonomiskt perspektiv. 2 Så halverar du kostnaderna En och samma produkt klarar både 12 och 24 kv. Du slipper dubbla uppsättningar, vilket ger halverad lagerhållning och halverade lagerkostnader. Snabbare installation och säkrare slutprodukt Komponenterna har blivit färre, något som minskar antalet installationssteg och gör det svårare att göra fel. Du sparar tid vid installationen och får en slutprodukt med högre säkerhet och längre livslängd. 3 4 Kabelskarv 1-ledare kv Varmkrympskarv för plastisolerad 1-ledarkabel. En och samma skarv klarar både 12 och 24 kv. Unik trippelextruderad slang som tillsammans med fältstyrande omvikningsduk över skarvhylsan ger ett enkelt montage. Levereras komplett för en fas med skruvskarvhylsor. Skarven går att mantelprova. SAB nr E nr Benämning E mm 2 12 & 24 kv E mm 2 12 & 24 kv E TT-sats 1-ledare mm 2 12 & 24kV Kabelskarv 3-ledare kv Varmkrympskarv för plastisolerad 3-ledarkabel. En och samma skarv klarar både 12 och 24 kv. Unik trippelextruderad slang som tillsammans med fältstyrande omvikningsduk över skarvhylsan ger ett enkelt montage. Levereras komplett med skruvskarvhylsor. Skarven går att mantelprova. 5 SAB nr E nr Benämning E mm 2 12 & 24 kv E TT-sats mm 2 12 & 24kV 125/ E mm 2 12 & 24 kv E TT-sats mm 2 12 & 24kV 164/42 6 Skarv En och samma skarv klarar 12 kv så väl som 24 kv. Du slipper dubbla uppsättningar för 12 kv och 24 kv = halverad lagerhållning = halverad kostnad. Två storlekar: mm 2 och mm 2. Fältstyrningsduk viks runt skruvskarvhylsan istället för lindning av mastikremsor. Unik trippelextruderad slang. Minskad risk för luftfickor mellan slangar. Färre komponenter att installera = reducerad installationstid. Färre komponenter = minskad risk för att glömma installera komponenter i skarven. Tydlig indikering när slang är krympt. 8 SAB ELTEKNIK AB TEL INFO@SABP.SE

9 Kabelskarvar och kabelavslut Kompletteringssats för övergång från 3- till 1-ledare Satsen används tillsammans med 3-ledarskarv ( eller ) för övergång till 1-ledarkabel. I satsen ingår varmkrymp grenbyxa, skarvhylsa till skärm och monteringsanvisning. SAB nr E nr Benämning E Övergång från 3- till 1-ledare mm 2 12 & 24 kv Kabelavslut 1-ledare utomhus kv Varmkrympavslut för plastisolerad 1-ledarkabel. Separat anti-tracking isolationsslang och fältstyrningsduk. Levereras med komplett sats för 3 faser med skruvkabelskor. SAB nr E nr Benämning E mm 2 12 kv Utomhus E mm 2 12 kv Utomhus E mm 2 24 kv Utomhus E mm 2 24 kv Utomhus Kabelavslut 1-ledare inomhus kv SAB nr E nr Benämning E mm 2 12 kv Inomhus E mm 2 12 kv Inomhus E mm 2 24 kv Inomhus E mm 2 24 kv Inomhus Kabelavslut 3-ledare utomhus kv Varmkrympavslut för plastisolerad 3-ledarkabel i förstärkt utförande. Ett och samma avslut klarar både 12 och 24 kv. Separat anti-tracking isolationsslang och fält- styrningsduk. Levereras med komplett sats för 3 faser med skruvkabelskor. SAB nr E nr Benämning E mm kv Utomhus E mm kv Utomhus Kabelavslut 3-ledare inomhus kv SAB nr E nr Benämning E mm kv Inomhus E mm kv Inomhus Avslut Avslut för 1- och 3-ledarkabel, inom- och utomhus. Förstärkt utförande med ledande grenbyxa och slang, 3-ledare. Fältstyrande duk. Röd anti-tracking isolationsslang och kragar. Skruvkabelskor. 3-ledaravslut klarar 12 kv såväl som 24 kv Du slipper dubbla uppsättningar för 12 kv och 24 kv = halverad lagerhållning av 3-ledaravslut = halverad kostnad. SAB ELTEKNIK AB TEL INFO@SABP.SE 9

10 Klämmor ALUS, skarvrör Avgreningsklämma TTD Fabrikat SICAME. Godkända för 6kV/ 1h i vatten. Inbyggt moment i skruvskalle vanligt ringnyckel kan användas både på bult och som mothållsnyckel. Används både på Al och Cu ledare. För att underlätta och ge ett säkert montage är klämman utrustad med ett bleck, som håller avgreningen öppen medan klämman fixeras på huvudledaren, den tredje handen. Godkänd för ALUS-D. Huvud ledare Slack SAB nr E nr Typ Typ Typ Area, mm² Typ Area, mm² Vikt, kg TTD041 Al/Cu ,5-6 0,08 kg E TTD051 Al/Cu ,5-6 0,08 kg E TTD121 Al/Cu ,5-25 0,12 kg E TTD231 Al/Cu ,17 kg E TTD201 Al/Cu ,16 kg Isolerade skarvrör MJPT Fabrikat SICAME. Pressning sker direkt på hylsans isolering , och är draghållfasta. Hylsorna kan även användas till övergångar ALUS Kabel. Ett stort urval övergångar mellan dimensioner finns att tillgå. Pressas med HVD51 eller ED52 (Se avsnitt handverktyg). SAB nr E nr Typ Färg Pressback Area, mm² E MJPT25/25 Orange/Orange E E MJPT35/35 Röd/Röd E E MJPT50/10 Gul/Grön E E MJPT50/25 Gul/Orange E E MJPT50/50 Gul/Gul E MJPT70/70 Vit/Vit E E MJPT95/95 Grå/Grå E E MJPT95/50 Gul/Grå E SAB ELTEKNIK AB TEL INFO@SABP.SE

11 Kabelmärkning, övergångsslackar Kabelmarkeringsstolpe Axvalla Pinnen Påkörningsbar och eftergivlig kabelmarkeringsstolpe i specialplast. UV-beständig och enkel att sätta upp med syllar i bottendelen. SAB nr E nr Beskrivning Vikt, kg E Stolpe med skylt Starkström 0,40 kg Stolpe skylt OPTO 0,40 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 11

12 Skarvar och pluggar Delbara skarvar, halvrör Två halvrör i PVC med längsgående låsning för att skarva Subslang med kabel i. Standardlängd är 1 meter, längder upp till 2 meter kan levereras. SAB nr E nr Typ Dimension Vikt, kg E KHR32 Halvrör för skarvning 1 m 0,36 kg av 32 mm Subslang E KHR40 Halvrör för skarvning 1 m 0,72 kg av 40 mm Subslang E KHR40 Halvrör för skarvning 2 m 0,72 kg av 40 mm Subslang E KHR50 Halvrör för skarvning av 50 mm Subslang 1 m 0,72 kg Delbar klämsats Delbar klämsats för att säkra halvrören för tryck. SAB nr E nr Typ Dimension Vikt, kg E KHM32 Koppling för 32 mm 0,27 kg halvrör 32 mm E KHM40 Koppling för 40 mm 0,29 kg halvrör 40 mm E KHM50 Koppling för halvrör 50 mm 50 mm 0,32 kg Verktyg för montering av halvrör Verktyg för att enkelt klämma ihop och låsa halvrören. SAB nr E nr Benämning Dimension Vikt, kg E Montageverktyg för 32 mm 0,41 kg halvrör 32 mm E Montageverktyg för 40 mm 0,44 kg halvrör 40 mm E Montageverktyg för 50 mm 0,47 kg halvrör 50 mm E Montageverktyg för halvrör 110 mm 110 mm 2,80 kg 12 SAB ELTEKNIK AB TEL INFO@SABP.SE

13 Skarvar och pluggar Comfit skarvkoppling Tryckhållfast upp till 12 bar vid 60o i två timmar. Lägre tryckhållfasthet vid temperaturer under 0oC. Anpassade för HDPE PN 10, enligt DIN 8076 T3. Comfit är inte transparent och UV beständig. Max. exponeringstid I fullt dagsljus: 2 år. SAB nr E nr Benämning Dimension Vikt, kg E KHR mm 0,07 kg E KHR mm 0,07 kg KHR mm 0,07 kg mm 0,07 kg mm 0,07 kg mm 0,07 kg Comfit rörpluggar med ögla SAB nr E nr Benämning Dimension Vikt, kg (E ) 25 mm mm 0,020 kg (E ) 32 mm mm 0,025 kg (E ) 40 mm 30,5-39 mm 0,033 kg (E ) 50 mm mm 0,050 kg SAB ELTEKNIK AB TEL INFO@SABP.SE 13

14 Anteckningar 14 SAB ELTEKNIK AB TEL

15 SAB ELTEKNIK AB TEL

16 SAB Elteknik erbjuder ett komplett sortiment av produkter för nätbyggare. Det spelar ingen roll om du jobbar med fiberteknik eller kraftkabel vi tillhandahåller materiel, verktyg, redskap, maskiner, instrument och skydd som underlättar ditt dagliga arbete. Vill du ha tips eller hittar du inte vad du söker? Kontakta oss, vår uppgift är att guida dig till rätt utrustning. SAB Elteknik AB, Överlida Mjöbäcksvägen 2, Överlida Tel , Fax SAB Elteknik AB, Ljusdal Plåtslagargatan 27, Ljusdal Tel , Fax SAB ELTEKNIK AB TEL
