1 Servicestavar och Serviceposter Kundanpassade och förinstallerade TEKNISK INFORMATION 2001:09 P4397

2

3 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1642SE/9902 3

4 P1531 FrontLine Installationssystem FrontLine är ett system för installation av service till moderna arbetsplatser i kontor och offentliga miljöer. I systemet ingår produkter som gör det möjligt att mata el, tele och data via tak, vägg eller golv. Systemet består av två huvuddelar: 1. Serviceinnehåll är de uttag och anslutningar för el, tele och data som ger tillgång till de olika näten och tjänsterna. 2. Servicebärare är de installationskanaler, servicestavar, serviceboxar, mediapaneler, golvboxar och serviceposter med 80 mm frontöppning (F80 ), som uttagen och anslutningarna monteras i. Tack vare F80 -fronterna är serviceinnehållet kompatibelt mellan de olika servicebärarna. Servicebärarna levereras i de flesta fall förinstallerade med önskat serviceinnehåll, kopplade och klara med kablar för anslutning till inkopplingspunkter i fastighetens fasta installation. Detta minskar installationstiden på bygget och underlättar omflyttningar.

5 Miljö Produkterna är uppbyggda av återvinningsbara material som aluminiumprofiler, halogenfri PC/ABS plast, gjutjärn och pressgjutna aluminiumdetaljer. Även anslutningskablar kan beställas i halogenfritt utförande. Produkterna är därmed i sin helhet halogenfria. En stor del av montaget sker med snäppfunktioner utan behov av verktyg, vilket underlättar eventuell destruktion för återvinning. Både stavar och poster kan fås i jordat utförande vilket ger mätvärden klart under rekommenderade gränsvärden för elektriska fält. Produkterna är CE-märkta och 3:e partcertifierade av SEMKO. Godkännanden och kvalitetssäkring Vår policy är att prova och godkänna produkter enligt gällande nationell och internationell standard. För att styra vår verksamhet har vi kvalitetssystem certifierade enligt ISO 9000 och ISO FrontLine Servicestavar och Serviceposter Servicestavar det naturliga sättet att skapa ett flexibelt kontor... 6 Servicestavar och serviceposter för alla behov 7 Programöversikt... 8 Kombinera POL-M4 med en belysningsarmatur serien /20-serien O/H-serien D-serien serien Serviceinnehåll Märkning Anslutningskablar, stickproppar och plintar Servicestavar och serviceposter i strukturerade nätverk Ytbehandlingsalternativ Projektering, dokumentation och garanti Gemensamma tekniska data Reservdelar För provning och godkännande anlitar vi följande provningsinstitutioner: Varumärken Varumärken, registrerade och oregistrerade, som används i denna broschyr: Thorsman, FrontLine, CYB, CAN, F80. Streckteckningar/bilder L59930 Numret intill streckteckningar eller foton används enbart vid beställning av digitalt bildmaterial. Produkterna och tekniska data kan bli föremål för förändring under broschyrens giltighetstid. LEXEL ELECTRIC AB, FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109 5

6 Servicestavar det naturliga sättet att skapa ett flexibelt kontor Alla verksamheter präglas idag av förändringar och behoven av att snabbt kunna göra anpassningar till nya förutsättningar är stora. Varje arbetsplats kräver full service av kraft och kommunikation. Det är därför viktigt att skapa flexibla installationslösningar för el, tele och data, d.v.s. att tänka på framtiden när man planerar sitt kontor. Det måste gå både lätt och snabbt att göra omflyttningar eller utöka med en ny arbetsplats. Fristående stavar ger maximal frihet Thorsmans fristående stavar ger maximal flexibilitet och frihet. Stavarna kan flyttas inom en radie på upp till ca 1,5 m utan att inkopplingspunkten i taket behöver ändras. En stabil fot i gjutjärn gör att staven står stadigt på alla typer av golv. Samtliga designfamiljer utom 200-serien erbjuder fristående och flyttbara stavar. Lösningar som underlättar anslutning och omflyttningar Thorsman erbjuder två lösningar som underlättar anslutning och omflyttningar; Mediafördelning för stavar och Anslutningspunkt på kabelränna. Mediafördelning är en lösning för installation av kraft och kommunikation i tak för både landskap och cellkontor. Här kombineras Thorsmans strömskenor för distribution av kraft med Thorsman FrontLine installationskanal TAS+ för distribution av kommunikation. Man får därmed full service av el, tele och P4803 Fristående stavar är flyttbara inom en radie på upp till 1,5 meter. data via ett antal anslutningspunkter. Mediafördelning kan även kombineras med undertak och belysningsarmaturer. Anslutningspunkt på kabelränna består av en Thorsman FrontLine Servicebox som kan placeras var som helst på rännan. Boxen levereras kundanpassad och innehåller uttag för kraft och kommunikation. P4391 P4357 P4444 Anslutningspunkt på kabelränna Mediafördelning för stavar 6 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

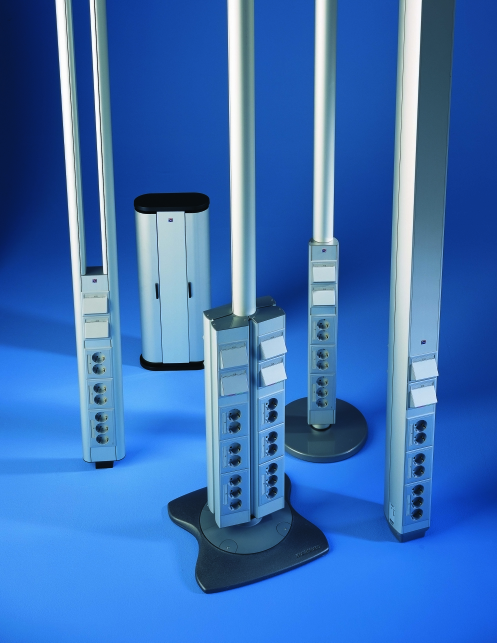

7 Servicestavar och serviceposter för alla behov Thorsman FrontLine Servicestavar och Serviceposter klarar alla applikationer. Stavarna finns för montering på vägg, fristående och flyttbara inom en viss radie samt inspända mellan golv och tak. De flesta stavar kan förses med frontkåpa eller frontskärm. Samtliga produkter levereras kompletta med uttag och apparater, kopplade och klara med kablar och stickproppar för anslutning till fastighetens stamnät. All tillverkning sker kundorderstyrt. Kraven på korta leveranstider ökar. Vi erbjuder därför ett antal standardbestyckade stavar och poster för snabb leverans. Samtliga är kopplade och klara med kablar och stickproppar. Stavarna finns dels i vitlack med vit bestyckning och dels naturanodiserade med grå bestyckning. Läs mer om POL standardbestyckade stavar i separat broschyr eller på På vägg Fristående på golv Inspänd mellan golv och tak Servicepost P4400 Thorsman FrontLine Servicestavar och Serviceposter klarar alla applikationer. FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109 7

8 Programöversikt 4-serien En nyutvecklad serie utbyggbara servicestavar och serviceposter med separata uttagsboxar. Stavarna har två monteringsalternativ; Fristående eller väggmonterade. De fristående stavarna och serviceposten kan förses med upp till fyra uttagsboxar. Uttagsboxarna monteras på nedmatningsprofilen eller på/under en bordsskiva. Boxar kan eftermonteras på plats. 10/20-serien En nyutvecklad serie servicestavar och serviceposter. Stavarna har tre monteringsalternativ; Fristående, inspända eller väggmonterade. Posterna är fast monterade. Finns både i enkelsidiga och dubbelsidiga versioner. Det patenterade takfästet för de inspända stavarna gör monteringen enkel och tar samtidigt upp rörelser i byggnaden. O/H-serien En serie servicestavar i smäcker design. Tre monteringsalternativ; Fristående, inspända eller väggmonterade. Finns både i enkelsidiga och dubbelsidiga versioner. D-serien En serie servicestavar och serviceposter i luftig och smäcker design. Stavarna har tre monteringsalternativ: Fristående, inspända eller väggmonterade. Separata nedmatningskanaler för kraft- och kommunikationskablar. Posterna är fast monterade. 200-serien En dubbelsidig servicepost med dörrar som skyddar och döljer sladdar och anslutningar. Fast monterad på golv. P4401 P4399 P serien 10/20-serien O/H-serien P4400 P4798 D-serien 200-serien 8 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

9 4- serien 10/20- serien D- serien O/Hserien 200- serien P4416 P4435 P4425 P4426 P4406 Fristående stavar Enkelsidig Dubbelsidig Tresidig Fyrsidig Inspända stavar Enkelsidig Dubbelsidig Väggmonterade stavar Enkelsidig Dubbelsidig Serviceposter Enkelsidig Dubbelsidig Tresidig Fyrsidig FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109 9

10 Serviceinnehåll Alla stavar och poster bestyckas med Thorsman FrontLine uttag och anslutningar typ CYB. Systemet är ramlöst och har utvecklats speciellt för montering i servicebärare med 80 mm frontöppning (F80 ), t.ex. stavar, poster och kanaler. P1689 Garantier och dokumentation Varje stav och post kontrolleras i vår testanläggning före leverans. Testresultaten dokumenteras i ett protokoll som signeras av operatören. Testprotokoll, garantibevis, bruksanvisning och kopplingsschema medföljer staven. Varje produkt förses med en etikett som innehåller typbeteckning, certifieringssymboler och ett individuellt serienummer. Om hela staven eller posten bestyckas med serviceinnehåll ur vårt omfattande sortiment, lämnar vi 10 års garanti på de elektriska kopplingarna. Garantin gäller både starkström, data och tele. Ytbehandlingar Samtliga produkter är tillverkade i strängpressad aluminium. De levereras naturanodiserade eller lackeras i valfri färg. Fronterna kan dessutom beläggas med fanér eller folie. P FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

11 Kombinera POL-M4 med en belysningsarmatur Komplettera gärna den fristående staven POL-M4 med en belysningsarmatur. Vi samarbetar med flera av de ledande armaturtillverkarna. Här visar vi några exempel. P4534 P4535 Chorus från Waldmann ljusteknik Telefon Singelarmatur 2x55W med upp- och nerljus, som kan kompletteras med dockningsarmatur 2x55W. Med eller utan dimfunktion. Med eller utan dagsljussensor och närvarosensor. Med eller utan 2-stegsbrytare. P4788 P4762 Callisto från Proton Lighting AB, Exaktor Telefon Lätt aluminiumarmatur för 2x24W T5. Med eller utan dimfunktion. Bred ljusbild upp (75%) samt nedljus (25%). Optus XSf från Thorn Lighting AB Telefon Optimerad ljusriktning genom ledad armatur på arm. Hög belysningsstyrka med bestyckning upp till 4x24W. Med eller utan närvarosensor, ljusreglering. Olika bländskydd. FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

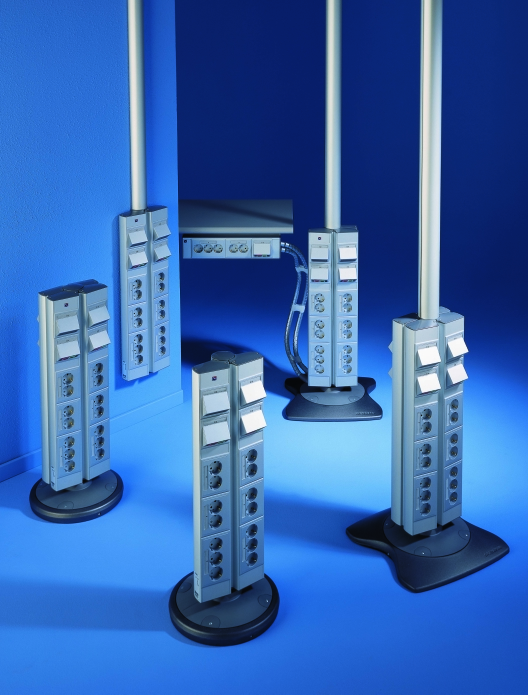

12 En nyutvecklad serie utbyggbara servicestavar och serviceposter med separata uttagsboxar. Stavarna har två monteringsalternativ: Fristående eller väggmonterade. De fristående stavarna och serviceposten kan förses med upp till fyra uttagsboxar. Uttagsboxarna 4-serien monteras på nedmatningsprofilen eller på/under en bordsskiva. Boxar kan eftermonteras på plats. När boxen monteras på ett sitt-/ståbord undviks problemet med drag i sladdar vid höjdjustering. P FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

13 Växer med uppgiften P4532 P4531 Till en arbetsplats räcker det med en uttagsbox, här monterad på stav POL-M4. När kontoret växer utökar man med en box. P4533 P4530 När kontoret växer ytterligare kanske det krävs tre boxar. Nu är staven fullbestyckad med fyra uttagsboxar. Kapaciteten är stor. Hela 32 kraftuttag och 16 kommunikationsuttag. Detaljer som skiljer sig från det vanliga P4476 P4536 P4526 Ändavsluten finns även i semitransparent utförande i flera olika färger. Uttagsboxarna kan även monteras på eller under en bordsskiva. Kopplingsplintarna för kraftkablar är lätt åtkomliga i den gjutna foten. FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

14 4-serien Fristående och utbyggbar stav POL-M4 POL-M4 med en uttagsbox POL-M4 med två uttagsboxar POL-M4 med två uttagsboxar POL-M4 med två uttagsboxar POL-M4 med tre uttagsboxar POL-M4 med fyra uttagsboxar POL-M4 med fyra bordsmonterade uttagsboxar POL-M4 med fyra uttagsboxar varav två bordsmonterade R41960 P4417 R41970 P4775 R41980 P4776 P4410 R41890 P4412 R41900 P4413 R41910 P4414 R41920 P4415 R41930 P4416 Väggmonterad servicestav POL-W4 POL-W4 med två uttagsboxar 14 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/0109

15 4-serien Fristående och utbyggbar servicepost POS-F4 POS-F4 med en uttagsbox POS-F4 med två uttagsboxar POS-F4 med två uttagsboxar POS-F4 med två uttagsboxar POS-F4 med tre uttagsboxar POS-F4 med fyra uttagsboxar POS-F4 med fyra bordsmonterade uttagsboxar POS-F4 med fyra uttagsboxar varav två bordsmonterade R42050 R42060 R42070 P4423 P4777 P4779 R42000 P4418 R42010 P4421 R42020 P4420 R42030 P4419 R42040 P4422 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/

16 4-serien Anslutning mot tak med slitsad flexibel slang Fristående och utbyggbar stav POL-M4 Takfäste POL-TA3 För infästning mot råtak. Vitlackerad aluminium. Takgenomföring POL-TG3 För infästning i undertak. Enkelt montage inga verktyg behövs. Inbyggnadsdjup 100 mm. Vit formsprutad PC/ABS. P4508 Flexibel slang TTP-FC2 2 x Ø 25 mm. Vit, grå eller svart polypropen. P4441 P4492 Rännfäste POL-KF4 För infästning mot kabelränna/stege. Vitlackerat stål. P4786 Fäste för strömskena För strömskena PDB 25A/40A. Vitlackerat stål. Anslutning mot tak med öppningsbar flexibel nätmatare P4493 P4457 P4497 P4458 P4497 Takfäste POL-TA1 För infästning mot råtak. Vitlackerad aluminium. Takgenomföring POL-TG3 För infästning i undertak. Enkelt montage inga verktyg behövs. Inbyggnadsdjup 100 mm. Vit formsprutad PC/ABS. P4525 Flexibel nätmatare 2 fack. Kardborrelåsning utmed hela längden. Vit, grå eller svart polypropen. P4443 Rännfäste POL-KF3 För infästning mot kabelränna/stege. Vitlackerat stål. P4785 Fäste för strömskena För strömskena PDB 25A/40A. Vitlackerat stål. Mått i mm L64290 B A R41940 R41950 C A13200 F G D E A= Höjd från golv till profilens ovankant 2150 alt 2450 alt 2900 mm. B= Längd på flexibel slang 1900 mm. C= Fot 390 x 392 mm, Vikt 15 kg. D= Längd på uttagsbox 640 mm. E= Uttagsboxarnas höjd över golv 730 mm. F= Längd på bordsmonterad uttagsbox valfri mm. G= Längd på flexibel slang till bordsmonterad uttagsbox valfri mm. 16 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

17 4-serien Väggmonterad servicestav POL-W4 Anslutning mot tak Montering Mått i mm 69 P4484 Takram POL-CF4 Täcker genomföringshålet i undertaksplattan. Försedd med dubbelhäftande tejp. Vit polystyren. P4577 Skruva fast väggfästet på önskad höjd över golvet. P4578 Haka fast staven i fästet. R P4579 Fixera staven mot väggen L64300 Fristående och utbyggbar servicepost typ POS-F4 Mått i mm A= Höjd från golv till profilens ovankant 735 mm B A R42160 C 65 D E B= Längd på uttagsbox 640 mm. C= Fot Ø 312 mm. D= Längd på bordsmonterad uttagsbox valfri mm. E= Längd på flexibel slang till bordsmonterad uttagsbox valfri mm. 125 L64310 R A13210 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

18 4-serien Montering av stav POL-M4 och post POS-F4 Stav Lyft i staven i den gjutna foten. Säkra med skruv från sidan. Fäst den flexibla delen i taket/rännan (se tillbehör sid. 16). Anslut kontakterna i anslutningspunkten. Post Orientera och skruva fast den gjutna ramen i golvet. Anslut kontakterna i anslutningspunkten. Lyft därefter i posten. Säkra med skruv från sidan. Stav eller post med boxar för bordsmontage Lyft i staven i den gjutna foten. Säkra med skruv från sidan. Skruva fast fästprofilen på önskad plats på bordet. Snäpp fast boxen. P4544 P4457 P4444 P4781 P4780 P4542 P4543 P4500 P4501 P4498 P4499 P4457 P4444 Boxen följer med bordsskivan upp/ner utan drag i anslutna sladdar. Fäst den flexibla delen i taket/rännan (se tillbehör sid. 16). Anslut kontakterna i anslutningspunkten. 18 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/010531/RA

19 4-serien Utbyggnad med ny box På befintlig stav eller post Koppla in kraftkablarna på befintliga plintar. Bryt spänningen till staven. Öppna därefter kopplingsutrymmet och ta bort locken där den nya boxen ska sitta. Montera den nya boxen. Förlägg kommunikationskablarna i nedföringsdelen. Snäpp åter fast lock och förslut kopplingsutrymmet. Anslut kontakterna i anslutningspunkten. På bord, matad från befintlig stav eller post Skruva fast fästprofilen på önskad plats på bordet. Snäpp fast boxen. Boxen följer nu bordsskivan upp/ner utan drag i anslutna sladdar. Bryt spänningen till staven. Öppna därefter kopplingsutrymmet och ta bort locken där de nya kommunikationskablarna ska förläggas. P4552 P4553 P4765 P4779 P4444 P4542 P4552 P4550 P4551 P4553 P4765 P4782 P4444 P4543 P4544 P4526 Koppla in kraftkablarna på befintliga plintar. Förlägg kommunikationskablarna i nedföringsdelen. Snäpp åter fast lock och förslut kopplingsutrymmet. Anslut kontakterna i anslutningspunkten. FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/010531/RA 19

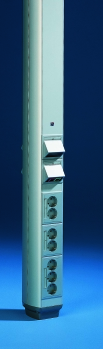

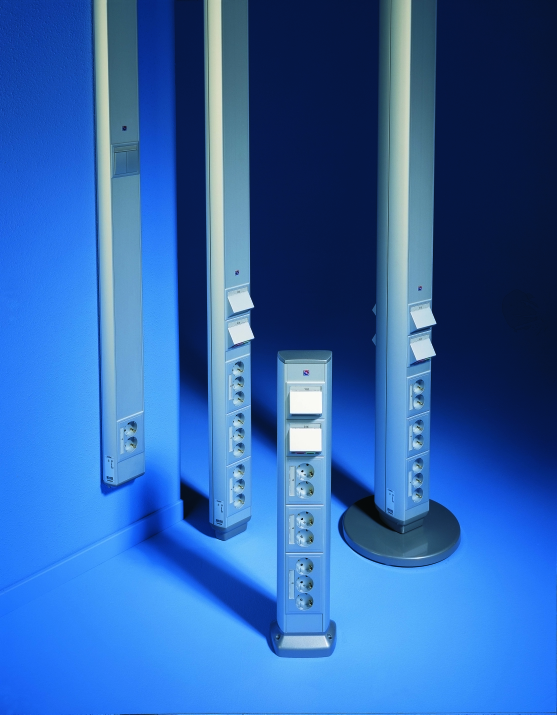

20 4-serien Kabelinstallation Kraft Jordning Oavsett initial utformning förbereds POL-M4 och POS-F4 för att kunna installeras med fyra uttagsboxar. För kraftinstallation innebär detta att du kan välja mellan följande grundinstallationer: Två st 1-fasplintar, två anslutningskablar Fyra st 1-fasplintar, fyra anslutningskablar En st 3-fasplint, en anslutningskabel Två st 3-fasplintar, två anslutningskablar Vid 1-fasmatning rekommenderar vi en uppdelning på två anslutningskablar per krafttyp för att säkerställa drift för så många arbetsplatser som möjligt vid stort effektuttag alternativt vid driftstörning på någon grupp. POL-M4 och POS-F4 levereras alltid i jordat utförande vilket ger värden klart under rekommenderade gränsvärden avseende elektriska fält. POL-W4 levereras ojordad i grundutförande. Funktionsjordning kan beställas som tillval. Separation Flexibel nätmatare med separata fack för kraft- och kommunikationskablar. Kardborrelåsning för enkel förläggning av kabel i respektive fack. P4553 P4508 P4554 P4555 P4525 P4765 P4526 P4787 Kraft- och kommunikationskablar är separerade i stavens hela längd inklusive den flexibla delen. Varje box har ett eget nedmatningsutrymme i profilen för kommunikationskablar. Vid utbyggnad har du alltså tillgång till ett tomt utrymme för varje ny box. Flexibel slang TTP- FC2. 2 x Ø 25 mm. En slang för kraftoch en slang för kommunikationskablar. TTP-FC7, verktyg för enkel och snabb kabelförläggning i flexibel slang TTP- FC2. 20 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/0109

21 4-serien Kapacitet Tack vare konstruktionen med de separata uttagsboxarna har 4-serien mycket stor kabel- och uttagskapacitet. Med fyra fullbestyckade boxar kan en enda stav eller post försörja fyra arbetsplatser. Det maximala antalet kommunikationskablar per box är fyra vid kabeldiameter 4 mm. Det innebär att en fullbestyckad stav eller post kan bestå av 16 kommunikationsuttag och 32 kraftuttag. P4530 P4801 POL-M4 med 28 kraftuttag och 16 kommunikationsuttag. Maximal bestyckning är hela 32 kraftuttag och 16 kommunikationsuttag. FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/

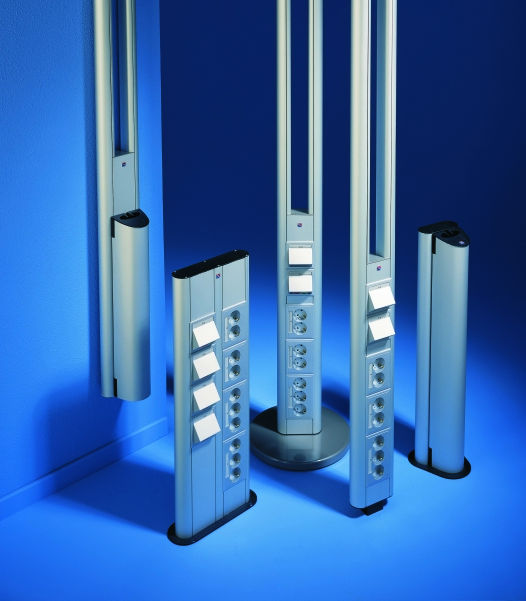

22 En nyutvecklad serie servicestavar och serviceposter. Stavarna har tre monteringsalternativ: Fristående, inspända eller väggmonterade. Posterna är fast monterade. Finns både i enkelsidiga och dubbelsidiga 10/20-serien versioner. Det patenterade takfästet för de inspända stavarna gör monteringen enkel och tar samtidigt upp rörelser i byggnaden. P FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

23 P4468 P4469 P4467 P4473 P4795 P4472 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

24 10/20-serien Inspända Fristående Väggmonterad POL-T10 Enkelsidig POL-T20 Dubbelsidig POL-M10 Enkelsidig POL-M20 Dubbelsidig POL-W1 Enkelsidig R41830 P P4437 R P4434 R P4435 R R41820 P B B B B A A A A L63280 L63290 L63260 L63270 L66000 Standardlängder: A: 2075, 2375, 2550, 2750, 3050 mm (alt. valfri max 4480 mm) B: A mm Standardlängder: A: 2115, 2415, 2590, 2790, 3090 mm (alt. valfri max 3090 mm) B: 2000 mm Standardlängder: A: 2150, 2450, 2625, 2825, 3125 mm (alt. valfri max 3125 mm) B: 2000 mm Valfri längd max 5000 mm 24 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/0109

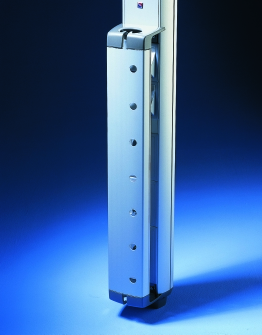

25 10/20-serien POS-F10 Enkelsidig Serviceposter POS-F20 Dubbelsidig Frontskärm till 10/20-serien Skärmen döljer och utmed skärmens sidor. skyddar anslutningar och Överskott kan lindas sladdar. Installationen upp på sladdkrokar inuti blir därmed snyggare, men också säkrare, eftersom apparaternas anslutningssladdar skärmen. Om skärm och servicestav jordas reduceras också de elektriska nu inte kan fälten runt staven. ryckas ur av misstag. I Skärmen kan antingen och med att skärmen har beställas tillsammans öppna sidor tillåts styva sladdar sticka ut utan att hindra skärmen från att med en ny servicestav, eller för separat montering på en servicestav som stängas. Sladdar kan redan är i drift ute på en matas in i skärmens överoch arbetsplats. underkant samt P4432 P R41870 R L63310 L63300 P4529 Standardlängd: 670 mm. Valfri längd: max 1200 mm P4580 P4581 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/

26 10/20-serien Inspända stavar POL-T10/POL-T20 Inspänning mot tak Takfäste POL-FF10/-FF20 Patentsökt funktion och konstruktion. Monteringen görs enkelt av en man och utan behov av verktyg. Fästet tar tack vare sin fjädrande konstruktion upp rörelser i byggnaden. P4545 Skjut upp fästet mot taket. Fästet stannar nu i detta läge tack vare en självlåsande konstruktion. Frigör den förspända fjädern. Staven står nu inspänd med rätt inspänningskraft. För extra fixering skruva fast i taket. Takram POL-CF2/-CF3 Täcker genomföringshålet i undertaksplattan. Försedd med dubbelhäftande tejp. Vit polysteren. Anslutning mot golv Fot POL-FA10/-FA20 Grålackerad pressgjuten aluminium. Försedd med gummiplatta för ökad friktion mot golvet. Anslutning mot ränna P4439 P4495 P4446 P4485 P4473 Justerbart 400 mm P4546 P4547 P4454 Golvfäste POS-FT10/-FT20 Grålackerad pressgjuten aluminium med O-ring som tätar mot golv. Avsett för skruvfastsättning i golvet. Kablar kan föras genom golvfästet. IP41. Rännfäste POL-KF5 För infästning mot kabelränna/ stege. Fästet skruvas fast på valfri höjd. Vitlackerat stål. Fästplatta POL-FT10/FT20 Vid anslutning mot kabelränna eller stege rekommenderar vi att staven förankras mot golv. 26 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/0109

27 10/20-serien Anslutning mot tak med flexibel slang Fristående stavar POL-M10/-M20 Takfäste POL-TA1 För infästning mot råtak. Vitlackerad aluminium. Takgenomföring POL-TG3 För infästning i undertak. Enkelt montage inga verktyg behövs. Inbyggnadsdjup 100 mm. Vit formsprutad PC/ABS. P4442 Flexibel slang TTP-FC6 Ø 55 mm. Vit, grå eller svart polyuretan. Rännfäste POL-KF3 För infästning mot kabelränna/stege. Då fästet har en öppen sida kan du enkelt anpassa längden på slangen. Vitlackerat stål. Slitsad flexibel slang TTP-FC2 2x Ø 25 mm. Vit, grå eller svart polypropen. Takfäste POL-TA3 För infästning mot råtak. Vitlackerat aluminium. Takgenomföring POL-TG3 För infästning i undertaket. Enkelt montage inga verktyg behövs. Inbyggnadsdjup 100 mm. Vit formsprutad PC/ABS. Takfäste POL-TA1 För infästning mot råtak. Vitlackerad aluminium. Takgenomföring POL-TG3 För infästning i undertak. Enkelt montage inga verktyg behövs. Inbyggnadsdjup 100 mm. Vit formsprutad PC/ABS. P4507 P4493 P4502 P4445 P4491 P4505 P4441 P4492 P4784 P4459 P4497 Fäste för strömskena För strömskena PDB 25A/40A. Vitlackerat stål. Anslutning mot tak med slitsad flexibel slang Rännfäste POL-KF4 För infästning mot kabelränna/stege. Vitlackerat stål. P4786 P4458 Fäste för strömskena För strömskena PDB 25A/40A. Vitlackerat stål. P4497 Anslutning mot tak med öppningsbar flexibel nätmatare P4457 P4497 Flexibel nätmatare 2 fack. Kardborrelåsning utmed hela längden. Vit grå eller svart polypropen. P4443 Rännfäste POL-KF3 För infästning mot kabelränna/stege. Vitlackerat stål. P4785 Fäste för strömskena För strömskena PDB 25A/40A. Vitlackerat stål. FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/

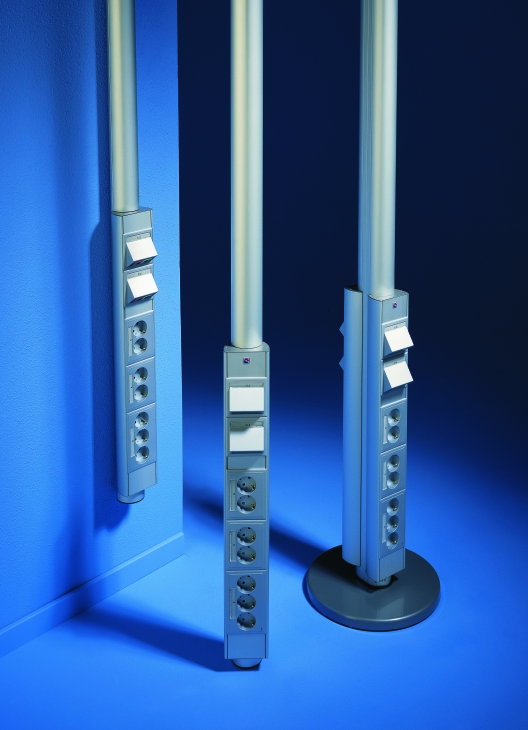

28 10/20-serien Väggmonterad servicestav POL-W1 Anslutning mot tak P4490 P4482 P4483 Takram POL-CF1 Täcker genomföringshålet i undertaksplattan. Försedd med dubbelhäftande tejp. Vit polystyren. Matarkanal FED-W1 Ansluter mot öppning i stavens övre ändstycke. Valfri längd. Takram FED-CF1 Avsedd för matarkanal FED-W1. Täcker genomföringshålet i undertaksplattan. Försedd med dubbelhäftande tejp. Vit polystyren. Serviceposter POS-F10/-F20 P4454 P4496 Golvfäste POS-FT10/-FT20 Grålackerad pressgjuten aluminium med O-ring som tätar mot golv. Skruvfastsättning i golvet. IP41. Matarkanal FED-F1 För kabelmatning till posten ovan golv. O-ring i golvfästet utgår i detta fall. Naturanodiserad alt. pulverlackerad aluminium. Gemensamma tillbehör 10/20-serien P4529 P4548 Frontskärm TTP-FS Skärmen linjerar med profilens underkant. Dekorlist Trycks fast i profilens vertikala spår. Vit, grå eller orange silikon. 28 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/0109

29 10/20-serien Kabelinstallation Separation i profil I grundutförande levereras produkterna utan kabelseparation mellan kraft- och kommunikationsskablar. Separationsväggar finns som tillval till samtliga stavtyper inom 10/20-serien. Separation i flexibel kabelmatare För de fristående och flyttbara POL-M10 och -M20 kan du även få kabelseparation i den flexibla kabelmataren. P4456 P4455 Stav utan separationsvägg. Stav med separationsvägg. Flexibel nätmatare med separata fack för kraft- och kommunikationskablar. Jordning Stavarna och posterna levereras i normala fall med dubbelisolerad kraftkabel och skyddsjordas därmed inte. Funktionsjordning kan beställas som tillval. P4507 P4506 Nätmataren har kardborrelåsning för enkel förläggning av kabel i respektive fack. P4505 P4554 P4555 Slitsad flexibel slang TTP-FC2. 2 x Ø 25mm. TTP-FC7, verktyg för enkel och snabb kabelförläggning. FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/

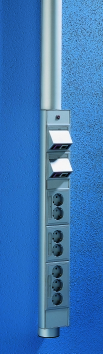

30 O/H-serien En serie av servicestavar i smäcker design. Tre monteringsalternativ: Fristående, inspända eller väggmonterade. Finns både i enkelsidiga och dubbelsidiga versioner. P FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

31 P2203 P4079 P4077 P3437 P2069 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

32 O/H-serien Inspända Fristående Väggmonterad POL-O Enkelsidig POL-H Dubbelsidig POL-OM Enkelsidig POL-HM Dubbelsidig POL-OW Enkelsidig R R R42110 R42120 R42080 C C B B B B B A A A A A L66010 L57690 L55720 L55721 L17110 P4427 P4428 P4424 P4425 P A: Max 1000 mm. B: Max 5000 mm. A: Max 1000 mm. B: Max 5000 mm. A: Max 1000 mm. B: mm. C: Max 2000 mm. A: Max 1000 mm. B: mm. C: Max 2000 mm. A: Max 1000 mm. B: Max 5000 mm. 32 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/0109

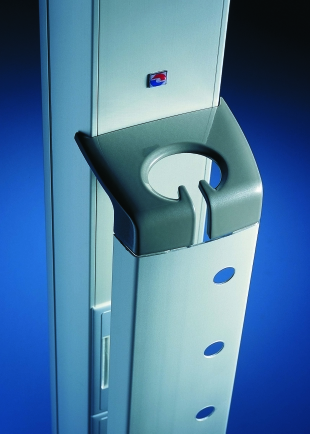

33 Kåpan döljer och skyddar anslutningar och sladdar. Installationen blir därmed snyggare, men också säkrare, eftersom apparaternas anslutningssladdar nu inte kan ryckas ur av misstag. Sladdarna kan matas in både i kåpans över- och underkant och överskott kan lindas upp på sladdkrokar inuti kåpan. Frontkåpa O/H-serien Om kåpa och servicestav jordas reduceras också de elektriska fälten runt staven. Kåpan kan antingen beställas tillsammans med en ny servicestav, eller separat för montering på en servicestav som redan är i drift ute på en arbetsplats. P1775 P2064 Frontline uttag och anslutningar typ CYB och CAN får plats under frontkåpan med undantag av vinklade datalock CAN (s.k. näslock), samt vissa typer av spänningsomvandlare. Använd enbart 250V uttag med brunnar vridna 37 för att få plats med vinklade stickproppar. P2063 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/

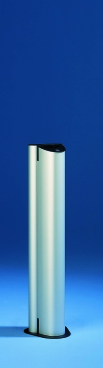

34 O/H-serien Inspända stavar POL-O/-H Anslutning mot tak P4465 P4462 P4464 P4486 Takfäste POL-SF140/SF740 För inspänning mot tak. Längd 140/740 mm. Justerbart ± 20 mm. Vitlackerad aluminium. Fjädrande takfäste POL-FF För inspänning mot tak. Fästet tar tack vare sin fjädrande konstruktion upp rörelser i byggnaden. Längd 165 mm. Justerbart ± 15 mm. Vitlackerat stål. Takfäste POL-TF1 För fastskruvning i tak. Längd 60 mm. Justerbart ± 15 mm. Vitlackerat stål, aluminium. Takgenomföring POL-TG1/-TG7 Täcker genomföringshålet i undertaksplattan. Vitlackerat stål P4438 Rännfäste POL-KF1 För infästning mot kabelränna/stege. Justerbart mm från stavens topp till ovankant ränna/stege. Vitlackerad aluminium. Väggmonterad stav POL-OW Anslutning mot tak P4488 Takgenomföring POL-TG2 Täcker genomföringshålet i undertaksplattan. Vitlackerat stål. 34 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/0109

35 O/H-serien Anslutning mot tak med flexibel slang Fristående stavar POL-OM/-HM Takfäste POL-TA1 För infästning mot råtak. Vitlackerad aluminium. Takgenomföring POL-TG3 För infästning i undertak. Enkelt montage inga verktyg behövs. Inbyggnadsdjup 100 mm. Vit formsprutad PC/ABS. Flexibel slang TTP-FC6 Ø 55 mm. Vit, grå eller svart polyuretan. Rännfäste POL-KF3 För infästning mot kabelränna/stege. Då slangen monteras från sidan kan du enkelt anpassa längden. Vitlackerat stål. P4528 P4504 P4442 P4445 P4784 P4491 P4459 P4497 Fäste för strömskena För strömskena PDB 25A/40A. Vitlackerat stål. Gemensamma tillbehör POL-O/H serien Frontkåpa TTP-SD Frontkåpan täcker hela den bestyckningsbara delen. Lackeras i samma färg som basprofilen. FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/

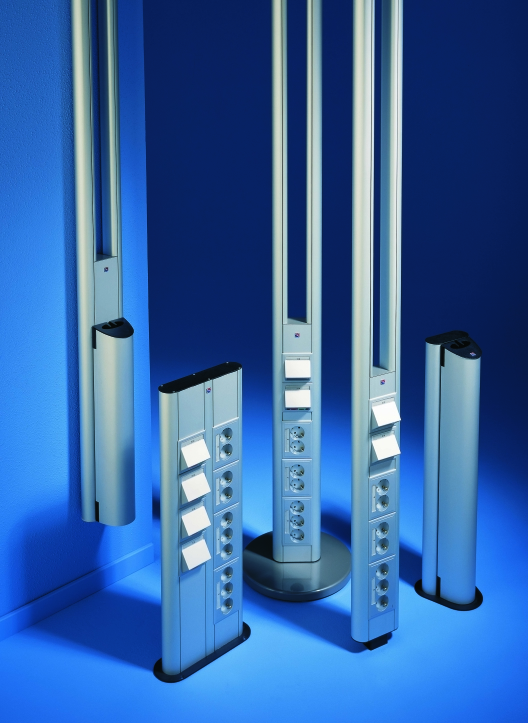

36 En serie servicestavar och serviceposter i luftig och smäcker design. Stavarna har tre monteringsalternativ; Fristående, inspända eller väggmonterade. D-serien Separata nedmatningskanaler för kraft- och kommunikationskablar. Posterna är fast monterade. P FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

37 P1775 P2074 P2066 P4783 P4035 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

38 D-serien Inspänd Fristående Väggmonterad Poster POL-D Enkelsidig POL-DM Enkelsidig POL-DW Enkelsidig POS-D Enkelsidig POS-2D Dubbelsidig R R R42140 R42240 R42250 C B B B A A A L17120 L55730 L17120 L65980 L65990 P4429 P4426 P4408 P4430 P4431 A: Valfri B: Max 5000 mm. A: Valfri B: mm. C: Max2000 mm A: Valfri B: Max 5000 mm. Max.längd: 800 mm Max.längd: 800 mm 38 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

39 Kåpan döljer och skyddar anslutningar och sladdar. Installationen blir därmed snyggare, men också säkrare, eftersom apparaternas anslutningssladdar nu inte kan ryckas ur av misstag. Sladdarna kan matas in både i kåpans över- och underkant och överskott kan lindas upp på sladdkrokar inuti kåpan. Frontkåpa D-serien Om kåpa och servicestav jordas reduceras också de elektriska fälten runt staven. Kåpan kan antingen beställas tillsammans med en ny servicestav, eller separat för montering på en servicestav som redan är i drift ute på en arbetsplats. P1775 P2064 Frontline uttag och anslutningar typ CYB och CAN får plats under frontkåpan med undantag av vinklade datalock CAN (s.k. näslock), samt vissa typer av spänningsomvandlare. Använd enbart 250V uttag med brunnar vridna 37 för att få plats med vinklade stickproppar. P2063 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/

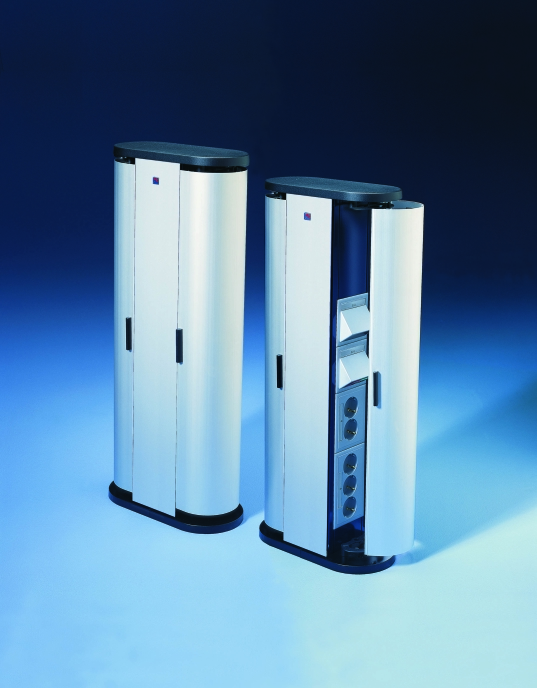

40 D-serien Inspänd stav POL-D Anslutning mot tak Takfäste POL-SF140/SF740 För inspänning mot tak. Längd 140/740 mm. Justerbart ± 20 mm. Vitlackerad aluminium. Fjädrande takfäste POL-FF För inspänning mot tak. Fästet tar tack vare sin fjädrande konstruktion upp rörelser i byggnaden. Längd 165 mm. Justerbart ± 15 mm. Vitlackerat stål. Takfäste POL-TF2 För fastskruvning i tak. Längd 60 mm. Justerbart +25/-40 mm. Vitlackerat stål, aluminium. Takgenomföring POL-TG5 Täcker genomföringshålet i undertaksplattan. Vitlackerat stål. P4440 P4460 P4461 P4463 P4487 Rännfäste POL-KF2 För infästning mot kabelränna/stege. Fästet kan justeras utmed hela stavens längd. Vitlackerad aluminium. Väggmonterad stav POL-DW P4489 Takgenomföring POL-TG4 Täcker genomföringshålet i undertaksplattan. Vitlackerat stål. 40 FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/0109

41 D-serien Fristående stav POL-DM Anslutning mot tak Takfäste POL-TA1 För infästning mot råtak. Vitlackerad aluminium. Takgenomföring POL-TG3 För infästning i undertak. Enkelt montage inga verktyg behövs. Inbyggnadsdjup 100 mm. Vit formsprutad PC/ABS. P4503 P4459 P4491 Flexibel slang TTP-FC6 Ø 55 mm. Vit, grå eller svart polyuretan. Rännfäste POL-KF3 För infästning mot kabelränna/stege. Då slangen monteras från sidan kan du enkelt anpassa längden. Vitlackerat stål. Fäste för strömskena För strömskena PDB 25A/40A. Vitlackerat stål. P4527 P4442 P4445 P4784 P4459 P4497 Gemensamma tillbehör POL-D serien Frontkåpa TTP-SD Frontkåpan linjerar med basprofilens nedre kant. Lackeras i samma färg som basprofilen. Max längd 2500 mm. FRONTLINE SERVICESTAVAR TYP POL/THORSMAN/MC1755SE/

42 POS-200 har två fronter och två dörrar som döljer uttag, anslutningar, stickproppar och överskottskabel. Det gör att man slipper ha kablar liggande på golvet. Om posterna jordas reduceras de elektriska fälten runt posten. 200-serien De två sidorna kan utnyttjas för att separera starkoch svagström eller för att mata flera arbetsplatser. Serviceposten levereras i anodiserad aluminium eller lackerad i valfri färg och i valfri höjd upp till 1200 mm. P FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

43 P1371 P3055 Montage M23310 På installationsgolv R42270 M23320 P4406 På betonggolv med kärnborrrat hål M23330 L47260 L46590 På betonggolv med ingjutningslåda UFB-IG Ingjutningslåda UFB-IG För ingjutning i betonggolv. Kan matas med rör från alla fyra sidorna. Valfri längd max 1200 mm. FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

44 Serviceinnehåll för alla behov Alla stavar och poster bestyckas med Thorsman FrontLine uttag och anslutningar typ CYB. Systemet är ramlöst och har utvecklats speciellt för montering i servicebärare med 80 mm frontöppning (F80 ), t.ex. stavar, poster och kanaler. Här visas ett urval av CYBsortimentet. Samtliga uttag och apparater har en sidenmatt och reflexfri yta som är lätt att göra ren. Färger Grå metallic: De mest vanliga uttagen finns dessutom i grå metallic. Kraft Kraftuttag 230V 1-, 2- och 3-vägsuttag 37 vridna brunnar Med/utan etikettfönster 1-vägsuttag med signallampa EDB-uttag Med/utan DATA märkning Signalfärger Strömställare 1- och 2-polig Kron-, trapp-, dubbeltrapp, jalusi- och korsbrytare Tryckknappsfunktion Alltid med etikettfönster Med/utan signallampa Dimmer För glödljus För lysrör För elektronisk och konventionell transformator Alltid med etikettfönster CEE uttag CEE CEE P4175 P3802 P2189 P4636 P3807 P3816 P4086 P3828 P4637 P4641 Vitt: Samtliga uttag finns i två vita kulörer. Standardvit NCS G46Y ( RAL9016) och RAL9010 ( NCS 0502-Y). Rörelsevakt Alltid med etikettfönster Bussystem EIB Sensorer i form av tryckknappar Alltid med etikettfönster Säkerhet & skydd Överspänningsskydd 230V 1-vägs uttag med inbyggt överspänningsskydd Värmelarm ESD-anslutning DIN-kapsling 1-4 moduler Automatsäkringar Jordfelsbrytare Med/utan låsbar frontlucka Alltid med etikettfönster 44 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

45 Kommunikation Modularuttag Tele/Data Kategori 5, 5e och 6 De vanligaste förekommande fabrikaten, LexCom som grundval Skärmade och oskärmade Vinklade och släta lock Alltid med etikettfönster Telefoni Svenskt rikstelefonuttag 6-poligt modularuttag Alltid med etikettfönster Fiberuttag Multimode och SC och ST uttag Alltid vinklat lock Alltid med etikettfönster P4639 P4638 P2168 P2011 P4640 Audio och Video Antennuttag DIN-uttag Alltid slätt lock Alltid med etikettfönster Säkerhet och skydd Överspänningsskydd för telefoni Alltid slätt lock Märkning Med etiketter Allt serviceinnehåll typ CYB kan ges en tydlig och säker märkning. Etiketten sitter fast i montageramen/dosan medan det i täcklocket finns ett motsvarande fönster som gör texten fullt läsbar. Denna konstruktion innebär att märkningen alltid sitter på plats även om täcklocket tas bort, t.ex. vid kompletteringar. Vid ändring av befintlig märkning kan etiketten tas bort utan att täcklocket behöver lossas. Märkningen görs enklast via PC med en speciell programvara. Thorsman samarbetar här med FlexiMark och Partex som båda har utvecklat mjukvaror och system av etiketter speciellt för CYB. Läs mera om märkning och beställning av etikettark i vår separata broschyr om CYB uttag och anslutningar. Med färgade montageramar (LexCom) Montageramar för LexCom modularjack finns i sju färger enligt standard EIA/TIA 606. P4646 Med text på lock CYB kraftuttag 230 V finns även med märkning Data på locket. P3824 Med signalfärg CYB 3-vägs kraftuttag 230 V finns även i signalfärgerna grön, röd och orange med och utan etikettfönster. Bilderna visar uttag utan etikettfönster. P2184 P3820 P2145 Kraftuttag med etikett och etikettfönster. Storlek etikett: 66x10 mm. Kommunikationsuttag med två olika etiketter: Storlek 66x10 mm för huvudmärkning samt 21x4,7 mm för individuell märkning av varje enskilt modularuttag. P4645 P4644 P4643 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

46 Anslutningskablar, stickproppar och plintar Thorsmans servicestavar och poster levereras kopplade och klara att anslutas till fastighetens fasta installation. Samtliga modeller kan fås med anslutningskablar. Till väggmonterade POL-W1 kan du även välja anslutning till kopplingsplint. P4063 P4444 POL-OM med färdiga anslutningskablar och stickproppar. För att förenkla inkopplingen av staven är samtliga uttag som är kopplade till anslutningskabel märkta starkströmsuttagen med bokstäver och svagströmsuttagen med siffror. Motsvarande märkning finns på anslutningskabeln. Här visas kablarna vid anslutningspunkten. Anslutningskablar Anslutningskablar kraft Skärmade och oskärmade. Halogenfria alternativ. Standardlängd från uttag är 6 m alt 10 m. Kan mot pristillägg även fås i valfri längd. Vid beställning anges då s.k. fri längd, d.v.s. utstickande längd på respektive kabel. Anslutningskablar kommunikation Kopparkabel (TP) kat. 5, kat. 5E, kat. 6 4-trådig kopparkabel för telefoni. Optisk fiberkabel. Koaxial kabel. Skärmade och oskärmade. Halogenfria alternativ. Standardlängd från uttag är 5 alt 6 alt 10 m beroende på fabrikat. De flesta kablar kan mot pristillägg även fås i valfri längd. Vid beställning anges då s.k. fri längd, d.v.s. utstickande längd på respektive kabel. Anslutningskablar EIB Standardlängd från sensor är 6 m. Dragtråd för efterinstallation För att underlätta eventuell efterinstallation kan staven beställas förberedd med dragtråd. Stickproppar kraft Schuko Wieland GST 18/3 EDB CEE CEE Stickproppar kommunikation Skärmade och oskärmade 8-poliga modularpluggar Anslutningsdon för diverse äldre typer av datanätverk. Fiberdon för ST och SC Rikstelefonplugg 6-polig modularplugg Koaxialpluggar 5-polig DIN plug Stickpropp EIB Wieland bus connector Stickproppar Kopplingsplintar för POL-W1 Kopplingsplintar kraft Skruvlös anslutning för max 2,5 mm 2 Valfritt antal poler Kopplingsplintar kommunikation 8-polig skärmad och oskärmad med IDCanslutning, dvs ledarna behöver ej skalas. Dock krävs speciellt monteringsverktyg. Valfritt antal poler med skruvanslutning för max 2,5 mm. 46 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

47 Servicestavar och Serviceposter i strukturerade nätverk Ett strukturerat nätverk består av spridningsnät, stamnät och områdesnät. Spridningsnät Spridningsnäten förbinder våningsplanets användaruttag med ett korskopplingsskåp och består normalt av kopparkabel med fyra tvinnade par. Varje arbetsplats ska ha minst två anslutningar enligt svensk standard (SS-EN 50173). Anslutningar, uttag, utrustning och förbindelserna i korskopplingsskåpet ingår i spridningsnätet. Stamnät Stamnätet förbinder de olika spridningsnäten inom en byggnad. Områdesnät Områdesnäten förbinder olika huskroppar inom samma område. Ledningslängder Den totala kabellängden för spridningsnätet från korskopplingsskåpet till jacket i servicestaven får vara max 90 m, dvs även stavens anslutningskabel räknas in i spridningsnätets maxlängd. Denna längd gäller både kopparkabel klass D+ länk (kat. 5E, 100 MHz) och klass E länk (kategori 6*, 250 MHz) och fiberkabel. Även om fiberkabel inte har lika stor förlust i signalöverföringen begränsas dessa nät av de aktiva komponenter som används i fibernäten. Inom spridningsnätets 90 m är det tillåtet att använda en skarvpunkt (transition point) för att t.ex. ansluta en flyttbar servicestav. Tillåtna längder för stamnät och områdesnät är 500 m resp 1500 m. I mindre nät kan, i specialfall, stamnätsdelen uteslutas för att gå direkt från områdesnät till spridningsnät med fiber. Maximal tillåten sträckning blir då områdesnät 1500 m + spridningsnät 500 m = 2000 m. Vill du veta mer om strukturerade nätverk se vår separata broschyr om LexCom Office. * Kategori 6 är en kommande ännu ej fastställd standard. Spridningsnät: 90 m Stamnät: 500 m Max 90 m LEX27760 Områdesnät: 1500 m Om en förinstallerad stav ingår i installationen ska även denna del av kablaget (från skarvpunkt till arbetsplatsuttag) räknas in i spridningsnätets maxlängd på 90 meter. FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

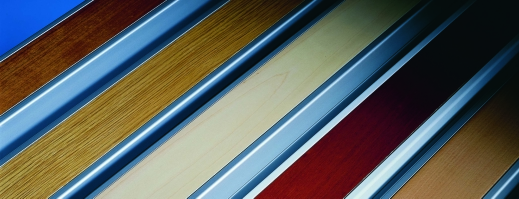

48 Lackfärger, fanér och folier P3601 Samtliga produkter kan levereras naturanodiserade eller pulverlackerade. Fronten kan dessutom faneras eller folieras. På denna sida visas de lackfärger som vi har i lager för att kunna erbjuda lackerat utförande med kort leveranstid. På Lagerlagda RAL-färger beställning kan vi självklart leverera stavar och poster i valfri NCS- och RAL-färg med valfritt glansvärde. All lackering i vitt sker med NCS 0402-B91G om inget annat anges. Lagerlagda NCS-färger RAL 9010 Kod: L01 Glans 55 Kod: L02 Glans, L03 Strukturlack* RAL 7035 Kod: L22 Glans 80 NCS 0402-B91G ( NCS S 0500-N) Kod: L11Glans 55 NCS S 6030-R70B Kod: L56 Glans 55 RAL 9001 Kod: L04 Glans 80 RAL 9007 Kod: L23 Glans 80 NCS S 2502-Y Kod: L31 Glans 55 NCS S 1080-Y90R Kod: L45 Glans 55 RAL 9016 Kod: L05 Glans 80 RAL 5022 Kod: L51 Glans 80 NCS S 9000-N Kod: L32 Glans 55 NCS S 0580-Y10R Kod: L65 Glans 55 RAL 1013 Kod: L06 Glans 80 RAL 3020 Kod: L41 Glans 80 NCS S 3060-B Kod: L55 Glans 55 RAL 9005 Kod: L24 Glans 80, Kod: L25 Strukturlack* RAL 9002 Kod: L21 Glans 80 RAL 1018 Kod: L61 Glans 80 RAL 6026 Kod: L71 Glans 80 Av trycktekniska skäl kan de visade färgproverna avvika något från verkliga NSC- och RAL-färger. Det kan också finnas en mindre färgskillnad från en leverans till en annan, även om NCS/RAL-koden är densamma. Om det är mycket viktigt att färgerna är exakt lika ska du kontakta Kundservice. * Strukturlack är huvudsakligen avsedd för komponenter, där den ger bättre funktionella egenskaper än vanlig slät pulverlack. 48 FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

49 P2062 P2062 Fronterna kan även faneras eller folieras. Här visas det sortiment som vi lagerför. Vid beställning används den treställiga koden som finns under respektive prov. Fanér på front F01 Björk F02 Lönn F03 Bok F04 Ek F05 Körsbär F06 Mahogny Melaminfolie på front M01 Björk M02 Lönn M03 Bok M04 Ek M05 Körsbär M06 Mahogny Obs! Bilderna till detta sortiment har framställts med en fotografisk process. Mönster och strukturer visas i skala 1:2. Av trycktekniska skäl kan visade prover avvika något i förhållande till verkliga produkter. FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

50 Projektering, dokumentation och garanti Projektering När vi fått en beställning eller offertförfrågan specificeras staven eller posten i projekteringsprogrammet PSA-PC (Planning and Specifying Aid for PC). Därefter är det lätt att ta fram utskrifter för godkännande, beställning och programhandlingar. Specifikationen går sedan ograverat in i våra produktionsanläggningar för produktionsberedning. 10 års garanti Om hela staven eller posten bestyckas med serviceinnehåll ur vårt omfattande sortiment, lämnar vi 10 års garanti på de elektriska kopplingarna. Garantin gäller både starkström, data och tele. Vissa komponenter kräver underhåll för att garantin ska uppfyllas, vilket i så fall framgår av produktens bruksanvisning. Testning Varje stav och post kontrolleras i vår testanläggning före leverans. Vi säkerställer då att alla elektriska kopplingar är rätt gjorda, att starkströmsenheterna tål angiven belastning och att dataanslutningarna uppfyller kraven på överföringshastighet. I flera fall tillämpas strängare krav än vad internationella normer föreskriver. P1632 Fullständig dokumentation Testresultaten dokumenteras i ett protokoll som signeras av operatören. Testprotokoll, garantibevis, bruksanvisning och kopplingsschema medföljer staven. I förpackningen finns också en utförlig monteringsanvisning. Serienummer på varje enhet Varje produkt förses med en etikett som innehåller typbeteckning, certifieringssymboler och ett individuellt serienummer. Till serienumret är alla data kring produkten kopplade. Information sparas i 10 år. Serienumret gör det lätt för den som ansvarar för fastigheten att hålla ordning på installationerna och dokumentationen. Numret förenklar också kommande kontakter med oss, t.ex. vid efterbeställningar. P1826 P2118 P FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

51 Gemensamma tekniska data Elektriska data Märkspänning 230/400V Märkström 16A Kapslingsklass Den generella kapslingsklassen är IP40, men i de fall då stavens översta del befinner sig i torr miljö höjs kapslingsklassen till IP41. 3:e parts certifiering Samtliga typer av POL servicestavar och POS serviceposter är i förinstallerat utförande certifierade av SEMKO. Stavarnas utförande kan variera mellan länder beroende på nationella krav. CE-märkning Stavarna uppfyller gällande EU-direktiv och är CE-märkta i enlighet med Lågspänningsdirektivet (LVD). Elektriska fält Alla elektriska installationer genererar elektriska fält. De vanligen rekommenderade gränsvärdena för elektriska fält i anslutning till arbetsplatser är V/m på ett avstånd mellan 0,3-0,5 m från källan för det elektriska fältet. Jordning av stav och komplettering med frontkåpa eller frontskärm som också jordas, reducerar de elektriska fälten till värden under 5 V/m, även om oskärmad kabel används. Motsvarande låga värden kan även uppnås genom att använda skärmade kablar. Jordning Stavarna och posterna installeras i normalfallet med dubbelisolerad kabel och jordas därför inte. Funktionsjordning kan dock beställas som tillval. Undantag är POL-M4 och POS-F4 som alltid levereras i jordat utförande. FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

52 Reservdelar 4-serien Typ Färg Material Dimension Antal Art.nr E-nr A/B/C (mm) /förp Ändstycke till uttagsbox Artikelnumret omfattar ett vänster och ett höger ändstycke inklusive fästskruvar. L63980 L64100 L64110 L62270 L62260 L62290 L62280 L62450 L62440 L62360 L61710 L /20-serien TTP-ES Orange* PC/ABS 1 par Isblå* Mörkblå* Grå metallic Ändstycke till POS-F4 Trycks fast i centrumprofilen. TTP-ES Orange* PC/ABS Isblå* Mörkblå* Grå metallic * Semitransparent Takram till POL-W4 Täcker genomföringshål i undertaksplatta. Försedd med dubbelhäftande tejp. POL-CF4 Vit Polysteren 2/63/ Stagvajer till POL-M4 För att säkra staven mot vältning då flexibel slang ej används, alt som extra säkring tillsammans med slang. POL-SW1 - Stål L Typ Färg Material Dimension Antal Art.nr E-nr A/B/C (mm) /förp Fot till POL-T10/-T20 Försedd med gummiplatta för ökad friktion mot golvet. Fästskruvar mot profil ingår. POL-FA10 Grå Al POL-FA20 Grå Al Fästplatta till POL-T10/-T20 För fast förankring av staven i golvet. Fästplattan skruvas i golvet och staven hålls på plats av 2 st styrstift. POL-FT10 - Stål 25/33/ POL-FT20 - Stål 25/92/ Golvfäste till POL-T10/-T20 och POS-F10/-F20 För skruvfastsättning i golvet. Försedd med O-ring som tätar mot golv. IP41. Fästskruvar mot profil ingår. POS-FT10 Grå AL POS-FT20 Grå Al Golvfäste till POS-F10/-F20 för kabelmatning ovan golv För skruvfastsättning i golvet. Försedd med urtag för matarkanal FED-F1. Fästskruvar mot profil ingår. POS-FN10 Grå Al POS-FN20 Grå Al FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109

53 10/20-serien forts. Typ Färg Material Dimension Antal Art.nr E-nr A/B/C (mm) /förp Matarkanal till POS-F10/-F20 För kabelmatning ovan golv. Förutsätter att posten försetts med golvfäste POS-FN10/-FN20. L61790 L32370 L61720 L62350 L61700 L62340 L61690 L60880 L62310 FED-F1 Naturan. Al 18/92/ Tung fot till POL-M10/-M20 Fästs i fot POL-FA10/-FA20 med 2 st medföljande M6 bultar. POL-FM Vit Stål 30/Ø Grå Svart Ändstycke till POL-M10/-M20 För flexibel slang TTP-FC6. Fästskruvar ingår. POL-EF10 Grå Al 10/61/ POL-EF20 Grå Al 45/120/ Ändstycke till POL-M10/-M20 För flexibel slang TTP-FC2. Fästskruvar ingår. POL-ER10 Grå Al 10/61/ POL-ER20 Grå Al 45/120/ Takfäste till POL-T10/-T20 Patentsökt funktion och konstruktion. Fästet tar tack vare sin konstruktion upp rörelser i byggnaden. Justerbar i höjd 400 mm. Ändstycke inkl. fästskruvar ingår. POL-FF10 - Al, stål, zink POL-FF20 - Al, stål, zink Separationsvägg till POL-T10/T20/-M10/-M20 För kabelseparation i staven. Snäpps fast. TTP-PP Vit ABS 500/49/ Rännfäste till POL-T10/-T20 För infästning mot kabelränna/stege. Fästet skruvas fast på valfri höjd. Skruvar ingår. L61750 POL-KF5 Vit Stål 75/72/ Takram till POL-T10 Täcker genomföringshål i undertaksplatta. Försedd med dubbelhäftande tejp. L61680 POL-CF2 Vit Polysteren 1/111/ Takram till POL-T20 Täcker genomföringshål i undertaksplatta. Försedd med dubbelhäftande tejp. L62330 POL-CF3 Vit Polysteren 1/170/ FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/

54 10/20-serien forts. Typ Färg Material Dimension Antal Art.nr E-nr A/B/C (mm) /förp L59850 L59840 L59820 Takram till POL-W1 Täcker genomföringshål i undertaksplatta. Försedd med dubbelhäftande tejp. POL-CF1 Vit Polystyren 1/73/ Takram till matarkanal FED-W1 Täcker genomföringshål i undertaksplatta. Försedd med dubbelhäftande tejp. POL-CF1 Vit Polystyren 1/73/ Kabelhållare till matarkanal FED-W1 För att hålla kablarna på plats i respektive fack under installation. Snäpps fast på de fasta mellanväggarna. TTM-KL42 Grå/svart PC/ABS 12/14/ L61730 L63770 Stagvajer till POL-M10/-M20 För att säkra staven mot vältning då flexibel slang ej används, alt som extra säkring tillsammans med slang. POL-SW1 - Stål L Flexibel slang TTP-FC6 samt infästningar Typ Färg Material Dimension Antal Art.nr E-nr A/B/C (mm) /förp Flexibel slang till POL-M10/-M20/-OM/-HM/-DM TTP-FC6 Vit PU Ø55/ Grå Takfäste För infästning mot råtak. L53680 L53690 POL-TA1 Vit Al 50/156/ POL-TA2 Vit Al 50/156/ Takgenomföring För infästning i undertak. Inbyggnadsdjup 100 mm. L61770 POL-TG3 Vit PC/ABS Ø161/ Rännfäste För infästning mot kabelränna/stege. L53700 POL-KF3 Vit Al 100/70/ FRONTLINE SERVICESTAVAR OCH SERVICEPOSTER/THORSMAN/MC1755SE/0109
