1 Thorsman Installationskanaler typ INKA och TKA i aluminium TEKNISK INFORMATION 2003:04 P1893

2 P1551 Thorsman Installationssystem Thorsman Installationssystem är ett system för installation av service till moderna arbetsplatser i kontor och offentliga miljöer. I systemet ingår produkter som gör det möjligt att mata el, tele och data via tak, vägg eller golv. Systemet består av två huvuddelar: 1. Serviceinnehåll är de uttag och anslutningar för el, tele och data som ger tillgång till de olika näten och tjänsterna. 2. Servicebärare är de installationskanaler, servicestavar, serviceboxar, mediapaneler, golvboxar och serviceposter med 80 mm frontöppning (F80 ), som uttagen och anslutningarna monteras i. Tack vare F80 -fronterna är serviceinnehållet kompatibelt mellan de olika servicebärarna. Servicebärarna levereras i de flesta fall förinstallerade med önskat serviceinnehåll, kopplade och klara med kablar för anslutning till inkopplingspunkter i fastighetens fasta installation. Detta minskar installationstiden på bygget och underlättar omflyttningar.

3 Miljö Produkterna är uppbyggda av återvinningsbara material som aluminiumprofiler, halogenfri PC/ABS plast, gjutjärn och pressgjutna aluminiumdetaljer. Även anslutningskablar kan beställas i halogenfritt utförande. Produkterna är därmed i sin helhet halogenfria. En stor del av montaget sker med snäppfunktioner utan behov av verktyg, vilket underlättar eventuell destruktion för återvinning. Både stavar och poster kan fås i jordat utförande vilket ger mätvärden klart under rekommenderade gränsvärden för elektriska fält. Produkterna är CE-märkta och 3:e partcertifierade av SEMKO. Godkännanden och kvalitetssäkring Vår policy är att prova och godkänna produkter enligt gällande nationell och internationell standard. För att styra vår verksamhet har vi kvalitetssystem certifierade enligt ISO 9000 och ISO För provning och godkännande anlitar vi följande provningsinstitutioner: Thorsman Installationskanaler Thorsman Installationssystem för kontor... 4 Thorsman Installationskanaler marknadens största sortiment... 6 Serviceinnehåll för kraft och kommunikation... 8 Färgutbud Skärmning av elektriska fält Produktfakta Montering Produktsortiment Aluminium, typ INKA Aluminium, type TKA Gemensamma tillbehör Teknisk information Måttskisser konsoler Ljudisolering Kabelkapacitet Varumärken Varumärken, registrerade och oregistrerade, som används i denna broschyr: Thorsman, FrontLine, CYB, CAN, F80. Support på Internet På finns ett beräkningsprogram där du kan göra mängdberäkningar och få med alla detaljer som behövs vid olika typer av montage. Programmet genererar också en E-nummerlista som kan användas vid beställning. Bilder/streckteckningar P61430 Numret intill foton eller streckteckningar används enbart vid beställning av digitalt bildmaterial. Produkterna och tekniska data kan bli föremål för förändring under broschyrens giltighetstid. LEXEL ELECTRIC AB, Thorsman Installationskanaler INKA, TKA/MC1973SE/0304 3

4 Thorsman Installationssystem för kontor Thorsman Installationssystem är ett system för installation av service till arbetsplatser i kontor och offentliga miljöer. I systemet ingår produkter som gör det möjligt att mata el, tele och data via tak, vägg eller golv. Systemet består av två huvuddelar: 1. Serviceinnehåll: Uttag och anslutningar för el, tele och data. 2. Servicebärare: Installationskanaler, servicestavar, serviceboxar, mediapaneler, golvboxar och serviceposter med 80 mm frontöppning (F80 ), som serviceinnehållet monteras i. Servicebärarna levereras i de flesta fall förinstallerade med önskat serviceinnehåll, kopplade och klara med kablar för anslutning till inkopplingspunkter i fastighetens fasta installation. P1551 P61374 Fördelningsbox Thorsman CYB fördelningsbox fördelar både kraft och kommunikation från den fasta installationen till Thorsman förinstallerade produkter som t.ex. servicestavar och serviceposter. Med ett antal boxar utplacerade i infrastrukturen uppnås en mycket stor flexibilitet vid omflyttningar. Det är bara att jacka ur t.ex. staven och jacka in den i en annan fördelningsbox. Boxen kan försörja två arbetsplatser och rymmer sex anslutningar för kraft samt åtta för data och tele. P2100 P4071 Serviceinnehåll Thorsman serviceinnehåll typ CYB och CAN innehåller ett sort sortiment av uttag, brytare och elektronik för kraft och kommunikation. Allt serviceinnehåll passar i frontöppning 80 mm (F80 ). Installationskanaler Thorsman installationskanaler finns i ett flertal varianter i aluminium, PVC och stål. Det totala sortimentet innehåller över 30 olika kanaler. Bilden visar Thorsman DFK-130 som har en extra installationsvänlig stomme och som ger möjlighet att välja både form, färg och material på de synliga delarna. 4 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

5 Golvboxar Thorsman golvboxar levereras förinstallerade, kopplade och klara att anslutas till Thorsman CYB fördelningsbox. Boxarna finns i både runda och rektangulära varianter. P4423 P4406 Serviceposter Thorsman serviceposter levereras förinstallerade, kopplade och klara att anslutas till Thorsman CYB fördelningsbox. Posterna finns i många varianter och kan förse upp till fyra arbetsplatser med kraft och kommunikation. P4430 P4414 P3394 P59870 Mediapanel Thorsman mediapanel levereras förinstallerad, kopplad och klar och rymmer det mesta av den utrustning som behövs för t.ex. konferensrum, utställningshallar och skolsalar. Panelen kan monteras infälld i vägg eller utanpåliggande. Servicestavar Thorsman servicestavar levereras förinstallerade, kopplade och klara att anslutas till Thorsman CYB fördelningsbox. Stavarna finns i tre huvudvarianter med olika design; fristående och flyttbara, inspända mellan golv och tak samt väggmonterade. Bilden visar den fristående och flyttbara POL-M4 som kan förses med alltifrån en till fyra uttagsboxar. Thorsman Installationskanaler INKA, TKA/MC1973SE/0304 5

6 Thorsman Installationskanaler marknadens största sortiment Thorsman installationskanaler finns i ett flertal varianter i aluminium, PVC, halogenfri PC/ABS och stål. Det totala sortimentet innehåller över 30 olika kanaler. Samtliga kanaler i aluminium och stål kan lackeras i valfria färger. Thorsman DFK-130 och -170, som har en extra installationsvänlig stomme, ger också möjlighet att välja både form, färg och material på de synliga delarna. Kanalerna är rymliga och lättmonterade. Det mesta av arbetet görs med snäppmontage. Kanalernas ytfinish är mycket hög vilket gör dem lätta att hålla rena och ger ett bra intryck under kanalens livslängd. P3675 P3610 P1971 DFK-130 TKA INKA med konvektorskärm. 6 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

7 P5153 P3757 P3486 DFK-170 INKA P3879 TAS+170/72 P4810 Serviceinnehåll CYB TEK-123/72 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304 7

8 Serviceinnhåll för kraft och kommunikation Thorsman serviceinnehåll CYB och CAN passar i alla Thorsman servicebärare, som t.ex. installationskanaler och servicestavar, med frontöppning 80 mm (F80 ). Sortimentet är mycket stort och täcker allt från uttag och brytare till dimrar, överspänningsskydd och värmelarm. Både CYB och CAN har ett enhetligt märksystem och via PC har du möjlighet att dokumentera och märka dina etiketter på ett professionellt sätt. Märkningen kan du göra online på internet, Thorsman CYB Thorsman CYB består av ett brett ramlöst sortiment av apparater och uttag för starkström, svagström, tele- och datakommunikation. Svagström monteras utan dosa. Apparater och uttag har ett enhetligt märksystem, som består av ett etikettfönster som monteras i ramen under täcklocket. Denna konstruktion garanterar att märkningen alltid sitter på plats även när täcklocket avlägsnas vid komplettering eller justering av installationen. Färdiga satser underlättar beställning och montering. P2100 Thorsman CAN Thorsman CAN består av ett brett sortiment av apparater och uttag för starkström, svagström, tele- och datakommunikation. Samtliga CAN-uttag har ramar som snäpps fast. Starkström och svagström kan monteras i samma dosa. Delarna snäpps i varandra. Apparater och uttag har etikettfönster för märkning. Färdiga satser underlättar beställning och montering. P Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

9 Thorsman CYB snabbkopplingsuttag med enkel fasfördelning Thorsman CYB kraftuttag finns även i en snabbkopplingsversion med ett 3-vägs masteruttag som mycket enkelt utökas med 2-vägs slavuttag. En totalinstallation med de nya uttagen görs på under halva tiden jämfört med traditionella uttag. Monteringen i kanalen sker utan verktyg. Inkoppling och dragavlastning görs enbart i masteruttaget som sedan snäpps in i kanalens frontöppning. Anslutningsplinten (6- polig) medger inkoppling av 5 x 2,5 mm 2 samt vidarekoppling av 5 x 2,5 mm 2. Dessutom finns möjlighet att ansluta skärmen när t.ex. EKLK används. Enkel montering 1. Börja med masteruttaget (3-vägs) som bekvämt kan kopplas utanför kanalen. Använd gärna monteringsplattan som hjälp när du arbetar. Plattan passar de flesta av våra kanaler. En platta ligger med i varje 10-pack av uttagen. 2. Fäst kabeln med dragavlastningen helt utan verktyg. Koppla in ledningarna i plinten. Snäpp in masteruttaget i kanalens frontöppning. 3. Jacka på så många 2-vägsuttag som du har användning för i bägge riktningarna. Snäpp fast gaveln på det yttersta uttaget. KLART! Enkel fasfördelning (L3) (L2) (L1) L X1 X2 X3 L X1 X2 X3 L X1 X2 X3 L67440 P4872 P4873 P4878 P4882 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304 9

10 Färgutbud P3601 Alla Thorsmans installationskanaler i aluminium och stål kan pulverlackeras i valfri NCS- eller RAL-färg med valfri glans. Vi lagerför 19 av de vanligaste färgerna för kortare leveranstider. Vid beställning av produkter med lagerförd färg använder du den tresiffriga koden som visar både färgen och glansen, t.ex. L01 (RAL 9010, glans 55). Ange koden direkt efter artikelnumret. Lagerförda RAL-färger Lagerförda NCS-färger RAL 9010 L01 Glans 55 L02 Glans 80, L03 Textured RAL 7035 L22 Glans 80 NCS 0402-B91G ( NCS S 0500-N) L11 Glans 55 NCS S 6030-R70B L56 Glans 55 RAL 9001 L04 Glans 80 RAL 9007 L23 Glans 80 NCS S 2502-Y L31 Glans 55 NCS S 1080-Y90R L45 Glans 55 RAL 9016 L05 Glans 80 RAL 5022 L51 Glans 80 NCS S 9000-N L32 Glans 55 NCS S 0580-Y10R L65 Glans 55 RAL 1013 L06 Glans 80 RAL 3020 L41 Glans 80 NCS S 3060-B L55 Glans 55 RAL 9005 L24 Glans 80, L25 Textured RAL 9002 L21 Glans 80 RAL 1018 L61 Glans 80 RAL 6026 L71 Glans 80 Av trycktekniska skäl kan de visade färgproverna avvika något från verkliga NSC- och RAL-färger. Det kan också finnas en mindre färgskillnad från en leverans till en annan, även om NCS/RAL-koden är densamma. Om det är mycket viktigt att färgerna är exakt lika kan du kontakta avdelningen Teknisk Service hos oss. 10 Thorsman Installationskanaler INKA, TKA/MC1973SE/0302 TKA/MC1973SE/0304

11 Skärmning av elektriska fält Elektriska fält sprids från olika typer av starkströmsledningar, apparater, lampor och lysrör, ungefär på samma sätt som ljusstrålar. De är starkast vid källan och minskar i styrka med avståndet. Fälten kan minskas relativt enkelt. Normalt räcker det med en jordad skärm. Thorsman Installationskanaler i aluminium och stål har skapats med avsikt att minska fälten. I både kanalen och fronten finns möjligheter att ansluta till jord. De elektriska fälten minskar då till långt under föreskrivna värden på max 10 V/m (volt per meter) vid arbetsplatsen. Vår kanal INKA-217 minskar de elektromagnetiska fälten från 81 V/m till 0,9 V/m när den jordas. P4812 INKA-kanalerna har jordspår. När de ansluts till jord skärmas de elektrtiska fälten till värden som ligger klart under föreskrivna värden. Frontkåpa döljer stickpropparna Som tillbehör till installationskanalerna INKA och TEK (se separat broschyr) finns en frontkåpa som monteras över uttagen. Den skärmar också de elektriska fälten från stickpropparna. Frontkåpan passar både nya och äldre kanaler. Kåpan är lätt att montera. Den skruvas fast i fronten med två skruvar, vilket minskar kåpans längd med 2 x 50 mm. Frontkåpan är naturanodiserad eller vit (NCS 0402-B91G), med standardlängd på 700 mm. På begäran kan kåpan levereras med valfri längd och färg. P1151 Frontkåpa med skruvfäste monteras på fronten. Den jordas genom att jordspåret ansluts till jord. Thorsman Installationskanaler INKA, TKA/MC1973SE/

12 Installationskanaler typ INKA Snabbfakta Beskrivning Aluminiumkanaler för montering dikt vägg, infällt eller på konsoler. Med hjälp av kabelhyllor kan kanalen delas in i olika fack så att stark- och svagströmskablarna ligger åtskilda från varandra. Fördelar Konsoler med snäppfäste snabb montering. Kanalen har jordspår så att det är lätt att skärma elektriska fält. Aluminiumkanal lätt att rengöra. Tillbehör Som tillbehör finns bland annat inner- och ytterhörn, L- stycke, konsoler, ventilationsgaller, konvektorskärmar och kabelhyllor. Det är enkelt att ljudtäta kanalerna. Serviceinnehåll Kanalerna bestyckas med uttagssystem CAN och CYB. Mer information finns i separata broschyrer. Montering Kanalen monteras dikt vägg, infällt eller på konsoler med olika avstånd till väggen. Dosor och uttag monteras i kanalen. Snäppfästen ger snabb montering. Leveranslängder Kanaler, fronter och ventilationsgaller levereras i längder på 2,5 m. Kanalerna kan också måttkapas. Material och färg Kanaldel: Naturanodiserad eller vitlackerad aluminium 1). Front: Naturanodiserad eller vitlackerad aluminium 1). Konsoler: Fasta konsoler i aluminium. Ställbara i stål. Ventilationsgaller: Naturanodiserad eller vitlackerad aluminium 1). 1) Standardvitt är NCS 0402-B91G ( RAL 9003). Kan också lackeras i valfri färg enligt NCS och RAL färgskalor. L47830 L47820 INKA-152/52 För montering dikt vägg. (Sid. 20). INKA-152V/52 För montering dikt vägg. Kan användas som golvsockel. (Sid. 23). L38920 INKA-161-2/72 och /90 För montering dikt vägg eller på konsol. Två avskärmade fack med separata fronter. (Sid. 37). INKA-161-2F/72 För infälld montering. Två avskärmade fack med separata fronter. (Sid. 42). L38890 L38880 INKA-101/72 och -101/90 För montering dikt vägg. (Sid. 26). INKA-123/72 och -123/90 För montering dikt vägg eller på konsol. (Sid. 30). L47890 L38930 INKA-161-3/72 och /90 För montering dikt vägg eller på konsol. (Sid. 45). L38900 INKA-123-4/72 För infälld montering. (Sid. 34). L38940 INKA-217-2/72 och /90 För montering dikt vägg eller på konsol. Två avskärmade fack med separata fronter. (Sid. 50). 12 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

13 Installationskanaler i aluminium typ INKA Profilritningar R33180 R33200 R32430 INKA-152/52 (Sid. 20) INKA-152V/52 (Sid. 23) INKA-101/72 (Sid. 26) INKA-101/90 (Sid. 26) R32480 R32500 R33210 INKA-123/72 (Sid. 30) INKA-161-2/72 (Sid. 37) INKA-161-2/90 (Sid. 37) R32780 R33260 R33170 R33170 R33250 R37780 R33230 R33220 INKA-123/90 (Sid. 30) INKA-123-4/72 (Sid. 34) INKA-161-2F/72 (Sid. 42) INKA-161-3/72 (Sid. 45) INKA-161-3/90 (Sid. 45) INKA-217-2/72 (Sid. 50) INKA-217-2/90 (Sid. 50) Thorsman Installationskanaler INKA, TKA/MC1973SE/

14 Installationskanaler typ TKA Snabbfakta Beskrivning Aluminiumkanaler för montering dikt vägg eller på konsoler. Med hjälp av kabelhyllor kan kanalen delas in i olika fack så att stark- och svagströmskablarna ligger åtskilda från varandra. Fördelar Konsoler med snäppfäste snabb montering. Kanalen har jordspår så att det är lätt att skärma elektriska fält. Aluminiumkanal lätt att rengöra. Tillbehör Som tillbehör finns bland annat inner- och ytterhörn, L- stycke, konsoler, ventilationsgaller, konvektorskärmar och kabelhyllor. Det är enkelt att ljudtäta kanalerna. Serviceinnehåll Kanalerna bestyckas med uttagssystem CAN och CYB. Mer information finns i separata broschyrer. Montering Kanalen monteras dikt vägg eller på konsoler med olika avstånd till väggen. Dosor och uttag monteras i kanalen. Snäppfästen ger snabb montering. Leveranslängder Kanaler, fronter och ventilationsgaller levereras i längder på 2,5 m. Kanalerna kan också måttkapas. Material och färg Kanaldel: Naturanodiserad eller vitlackerad aluminium 1). Front: Naturanodiserad eller vitlackerad aluminium 1). Konsoler: Fasta konsoler i aluminium. Ställbara i stål. Ventilationsgaller: Naturanodiserat eller vitlackerat aluminium 1). 1) Standardvitt är NCS 0402-B91G( RAL 9003). Kan också lackeras i valfri färg enligt NCS och RAL färgskalor. L48300 TKA-123/52 För montering dikt vägg eller på konsol. (Sid. 54). L48330 TKA-183-2/52 För montering dikt vägg eller på konsol. Två avskärmade fack med separata fronter. (Sid. 60). L48310 TKA-161-2/52 För montering dikt vägg eller på konsol. (Sid. 57). L48340 TKA-217-2/52 För montering dikt vägg eller på konsol. Två avskärmade fack med separata fronter. (Sid. 63). 14 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

15 Installationskanaler i aluminium typ TKA Profilritningar R32590 TKA-123/52 (Sid. 54) R32600 R32610 R32630 TKA-161-2/52 (Sid. 57) TKA-183-2/52 (Sid. 60) TKA-217-2/52 (Sid. 63) Thorsman Installationskanaler INKA, TKA/MC1973SE/

16 Montering 1 Väggmontering Aluminiumkanalen snäpps fast i väggkonsoler. Vid montering på ojämna väggar kan mellanlägg användas. 2 Skarvstycken Kanallängderna skarvas med hjälp av invändiga skarvstycken. 3 Montering i hörn Föreskriven montering av konsol/kanal (1) Konsol (2) Innerhörn/ytterhörn (3) Kanal 4 Ljudtätningsstavar Ljudtätningsstavar används när kanalen går genom väggar. Kanalen monteras delad i väggen med 5 till 30 mm avstånd (fler upplysningar på sid. 76). M35540 M35530 M35520 M Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

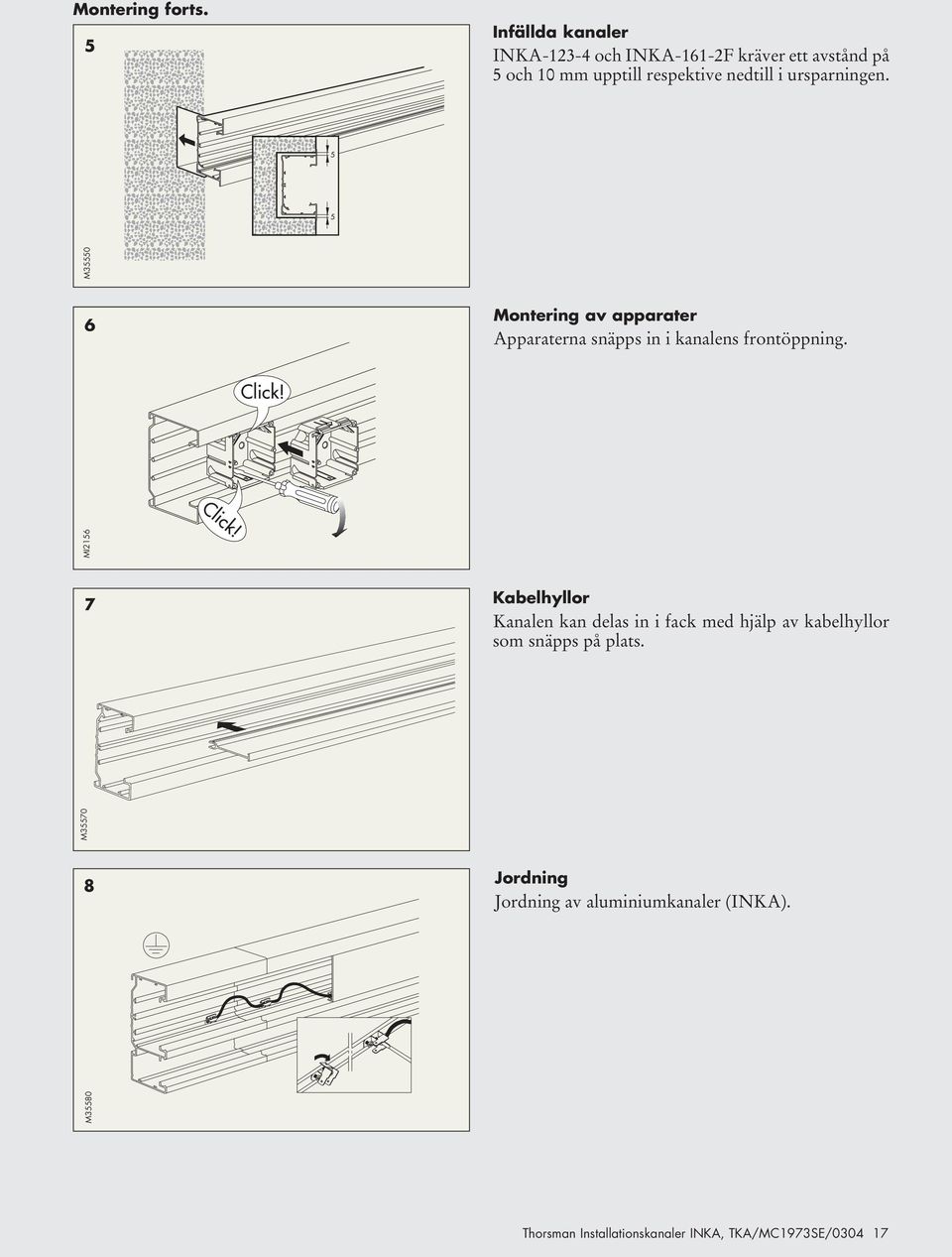

17 Click! Montering forts. 5 Infällda kanaler INKA och INKA-161-2F kräver ett avstånd på 5 och 10 mm upptill respektive nedtill i ursparningen Kabelhyllor Kanalen kan delas in i fack med hjälp av kabelhyllor som snäpps på plats. 8 Jordning Jordning av aluminiumkanaler (INKA). M35580 M35550 Montering av apparater Apparaterna snäpps in i kanalens frontöppning. Click! M35570 MI2156 Thorsman Installationskanaler INKA, TKA/MC1973SE/

18 Montering forts. 9 Utjämningsstycke Döljer skarvar. M Ram typ R2 Ramar snäpps på plats. M Ventilationsgaller med snäppkonsoler Ventilationsgallren TTA-G3, och -G10 kan kombineras. De monteras (snäpps) på gallerhållaren som fästs på väggkonsolen. M Ställbara konsoler Montering på ställbar konsol: Ventilationsgallren TTA-G3 monteras på konsolerna och fästes i gallerhållarna. Gallren TTA-G3 kan kombineras med gallren TTA-G10. M Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

19 Montering forts. 13 Demontering Figuren visar hur man öppnar kanalen med frontöppnare utan att skada kanalen. M35630 Thorsman Installationskanaler INKA, TKA/MC1973SE/

20 INKA-152/52 S12520 L R33180 Ingående detaljer 1. Front 2. Dosa 3. Kabelhylla 4. Väggram 5. Ljudtätningsstav 6. Utjämningsstycke 7. Skarvstycke 8. Frontuttag 9. Innerhörn 10. Ytterhörn inkl. front 11. L-stycke inkl. front 12. T-stycke inkl. front 13. Ändstycke 14. Kanalunderdel 20 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

21 INKA-152/52 Kanalunderdel Tillverkad av aluminium med 80 mm frontöppning. Kan delas i 3-fack med kabelhylla. Försedd med skruvspår och jordspår. Kan även måttkapas i längder upp till 5,0 m. P61735 P61508 P61437 P61391 P61436 P61485 P61398 INKA-U152/52 Anod natur Al 100/52/ Vit Al 100/52/ Pulverlackerad 1) Al 100/52/ Innerhörn För 90 avvinkling av INKA-152. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-IH152 Anod natur Al 100/52/ Vit Al 100/52/ Pulverlackerad 1) Al 100/52/ Ytterhörn inkl. front För 90 avvinkling av INKA-152. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-YH152 Anod natur Al 100/52/ Vit Al 100/52/ Pulverlackerad 1) Al 100/52/ L-stycke inkl. front För 90 avvinkling av INKA-152. INKA-LS152 Anod natur Al 100/52/ Vit Al 100/52/ Pulverlackerad 1) Al 100/52/ T-stycke inkl. front För enkel och snygg avvinkling uppåt, nedåt och åt sidorna av INKA-152. INKA-TS152 Anod natur Al 100/52/ Vit Al 100/52/ Pulverlackerad 1) Al 100/52/ Ändstycke Monteras i kanalunderdelen. INKA-ES152 Anod natur Al 100/ Vit Al 100/ Pulverlackerad 1) Al 100/ Utjämningsstycke För övertäckning av skarv mellan kanaler samt för utjämning mot vägg. Passar till INKA-152/52, TEK-100/52. Levereras i par. TTI-US 100 Anod natur Al 45/ Vit Al 45/ Pulverlackerad 1) Al 45/ ) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/

22 INKA-152/52, forts. Väggram För montage runt kanal INKA-152/52 vid anslutning mot vägg. P61429 TTI-R2 100 Vit PVC 161/103/2, Väggram För täckning av kanalgenomgång i vägg eller för snygg avslutning av kanal mot vägg. P61428 TTI-CR100 Vit ABS 170/120/ Kabelhylla Används för att dela in kanalen i tre fack. Passar 52 mm djupa kanaler. P61404 TTI-KH252 P Vit PVC 58/46/ Kabelhylla Används för att dela upp kanalen i flera fack. Passar 52 mm djupa kanaler. P61405 TTI-KH42 P Vit PVC 12/42/ P61936 Klammer Snäpps fast på kabelhylla TTI-KH252P för att hålla kablar på plats i stark- resp. svagströmsutrymme. TTI-KL52 P Svart PA Fronter INKA-152/52 Front För snäppfastsättning i kanal INKA. Fronterna är försedda med jordspår. Frontuttag, kortbitar av front se sid. 67. P61844 FCA-F80 Anod natur Al 80/ / Vit Al 80/ / Pulverlackerad 1) Al 80/ / Gemensamma tillbehör se sid 66. 1) Se sid 10 för färgval. 22 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

23 INKA-152V/52 R33200 S12530 L Ingående detaljer 1. Front 2. Dosa 3. Kabelhylla 4. Ljudtätningsstav 5. Skarvstycke 6. Frontuttag 7. Innerhörn 8. Ytterhörn inkl. front 9. L-stycke inkl. front 10. T-stycke inkl. front 11. Ändstycke 12. Kanalunderdel Thorsman Installationskanaler INKA, TKA/MC1973SE/

24 INKA-152V/52 Kanalunderdel Tillverkad av aluminium med 80 mm frontöppning. Kan delas i 3-fack med kabelhylla. Försedd med skruvspår och jordspår. Kan även måttkapas i längder upp till 5,0 meter. P61496 P61951 P61456 P61474 P61450 INKA-U152V Anod natur Al 125/52/ Pulverlackerad 1) 125/52/ Innerhörn För 90 av vinkling av INKA-152V/52. Skarvning med kanalunderdelen sker med skarvstycken. INKA-IH152V Anod natur Al 125/52/ Pulverlackerad 1) Al 125/52/ Ytterhörn inkl. front För 90 av vinkling av INKA-152V/52. Skarvning med kanalunderdelen sker med skarvstycken. INKA-YH152V Anod natur Al 125/52/ Pulverlackerad 1) Al 125/52/ L-stycke inkl. front För 90 av vinkling av INKA-152V/52. Skarvning med kanalunderdelen sker med skarvstycken. Typ U = upp, N = ned. INKA-LSU152V Anod natur Al 125/52/ Upp Pulverlackerad 1) 125/52/ INKA-LSN152V Anod natur Al 125/52/ Ned Pulverlackerad 1) 125/52/ Ändstycke Monteras när kanalunderdelen avslytas mitt på väggen. Levereras med fästskruvar. INKA-ESV152V Anod natur Al 125/ Vänster Pulverlackerad 1) Al 125/ INKA-ESH152V Anod natur Al 125/ Höger Pulverlackerad 1) Al 125/ Kabelhylla Används för att dela in kanalen i tre fack. Passar 52 mm djupa kanaler. P61404 TTI-KH252 P Vit PVC 58/46/ Kabelhylla Används för att dela upp kanalen i flera fack. Passar 52 mm djupa kanaler. P61405 TTI-KH42 P Vit PVC 12/42/ Klammer Snäpps fast på kabelhylla TTI-KH52 P för att hålla kablar på plats i stark- resp svagströmsutrymme. P61936 TTI-KL52 P Svart PA ) Se sid 10 för färgval. 24 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

25 Fronter INKA-152V/52 Front För snäppfastsättning i kanal INKA. Fronterna är försedda med jordspår. Frontuttag, kortbitar av front se sid. 67. P61884 FCA-F80 Anod natur Al 80/ / Pulverlackerad 1) Al 80/ / Gemensamma tillbehör se sid 66. 1) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/

26 INKA-101/72 och -101/90 S12540 L R32430 R33210 Ingående detaljer 1. Front 2. Dosa 3. Kabelhylla 4. Väggram 5. Skarvstycke 6. Ljudtätningsstav 7. Utjämningsstycke 8. Frontuttag 9. Innerhörn 10. Ytterhörn inkl. front 11. L-stycke inkl. front 12. T-stycke inkl. front 13. Ändstycke 14. Kanalunderdel 26 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

27 INKA-101/72 Kanalunderdel Tillverkad av aluminium med 80 mm frontöppning. Kan delas i 4-fack med kabelhyllor. Försedd med jordspår. Kan även måttkapas i längder upp till 5,0 m. P61503 P61427 P61392 P61434 P61438 P61435 P61399 INKA-U101 Anod natur Al 100/72/ Vit Al 100/72/ Pulverlackerad 1) Al 100/72/ Anod natur Al 100/72/måttkap Vit Al 100/72/måttkap Innerhörn För 90 avvinkling av INKA-101/72. Skarvning med underdelan sker med hjälp av två skarvstycken som beställs separat. INKA-IH101 Anod natur Al 100/72/ Vit Al 100/72/ Pulverlackerad 1) Al 100/72/ Ytterhörn inkl. front För 90 avvinkling av INKA-101/72. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-YH101 Anod natur Al 100/72/ Vit Al 100/72/ Pulverlackerad 1) Al 100/72/ L-stycke inkl. front För 90 avvinkling av INKA-101/72. Typ U = upp, N = ned. INKA-LSU101 Anod natur Al 100/72/ Upp Vit Al 100/72/ Pulverlackerad 1) Al 100/72/ INKA-LSN101 Anod natur Al 100/72/ Ned Vit 100/72/ Pulverlackerad 1) Al 100/72/ T-stycke inkl. front För enkel och snygg avvinkling uppåt, nedåt och åt sidorna av INKA-101/72. Typ U = upp, N = ned. INKA-TSU101 Anod natur Al 200/72/ Upp Vit Al 200/72/ Pulverlackerad 1) Al 200/72/ INKA-TSN101 Anod natur Al 200/72/ Ned Vit Al 200/72/ Pulverlackerad 1) Al 200/72/ Ändstycke Skruvas fast i kanalunderdel. INKA-ES101 Vit ABS 103/75/ Grå ABS 103/75/ Ändstycke Ändstycke inkl. fästvinklar och skruvar för fastsättning. Fästvinklarna skjuts in i jordspåren. Används för begränsning av elektriska fält och vid krav på plant ändstycke. INKA-ES101 Anod natur Al 100/72/ Vit Al 100/72/ ) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/

28 INKA-101/72, forts. Utjämningsstycke För övertäckning av skarv mellan kanaler, hörn etc. samt för utjämning mot vägg. Levereras i par. P61747 TTI-US101 Anod natur Al 74/ / Vit Al 74/ / Pulverlackerad 1) Al 74/ / Väggram Används för montage runt kanal vid anslutning mot vägg. P61429 TTI-R2 101 Vit PVC 176/ Grå PVC 176/ Kabelhylla För indelning av kanaldelarna i tre fack. Passar till 72 mm djupa kanaler. TTI-KH272C är halogenfri. P61404 TTI-KH272C Vit PC/ABS 64/59/ TTI-KH272 Vit PVC 64/59/ Kabelhylla Används för att dela upp kanalen i flera fack. P61405 TTI-KH72A Anod natur Al 12/72/ TTI-KH72P PVC 12/72/ P61514 Klammer För kabelhylla KH72. TTI-KHK Brun ABS 6/43/ INKA-101/90 Kanalunderdel Tillverkad av aluminium med 80 mm frontöppning. Kan delas i 4-fack med kabelhyllor. Försedd med jordspår. Kan även måttkapas i längder upp till 5,0 m. P61455 P61462 P61440 INKA-U101 Anod natur Al 100/90/ (90 Djup) Vit Al 100/90/ Pulverlackerad 1) Al 100/90/ Anod natur Al 100/90/måttkap Vit Al 100/90/måttkap Innerhörn För 90 avvinkling av INKA-101/90. Skarvning med underdelan sker med hjälp av två skarvstycken som beställs separat. INKA-IH101 Anod natur Al 100/90/ Vit Al 100/90/ Pulverlackerad 1) Al 100/90/ Ytterhörn inkl. front För 90 avvinkling av INKA-101/90. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-YH101 Anod natur Al 100/90/ Vit Al 100/90/ Pulverlackerad 1) Al 100/90/ ) Se sid 10 för färgval. 28 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

29 INKA-101/90, forts. L-stycke inkl. front För 90 avvinkling av INKA-101/90. Typ U = upp, N = ned. P61514 P61405 P61429 P61738 P61495 P61527 P61454 INKA-LSU101 Anod natur Al 100/90/ Upp Vit Al 100/90/ Pulverlackerad 1) Al 100/90/ INKA-LSN101 Anod natur Al 100/90/ Ned Vit 100/90/ Pulverlackerad 1) Al 100/90/ T-stycke inkl. front För enkel och snygg avvinkling uppåt, nedåt och åt sidorna av INKA-101. Typ U = upp, N = ned. INKA-TSU101 Anod natur Al 200/90/ Upp Vit Al 200/90/ Pulverlackerad 1) Al 200/90/ INKA-TSN101 Anod natur Al 200/90/ Ned Vit Al 200/90/ Pulverlackerad 1) Al 200/90/ Ändstycke Ändstycke inkl. fästvinklar och skruvar för fastsättning. Fästvinklarna skjuts in i jordspåren. Används för begränsning av elektriska fält och vid krav på plant ändstycke. INKA-ES101 Anod natur Al 100/90/ Vit Al 100/90/ Utjämningsstycke För övertäckning av skarv mellan kanaler, hörn etc. samt för utjämning mot vägg. Levereras i par. TTI-US101 Anod natur Al 45/ Vit Al 45/ Pulverlackerad 1) Al 45/ Väggram Väggram för montering runt kanal vid väggenomgång. TTI-R101 Vit PVC 160/150/ Kabelhylla Används för att dela upp kanalen i flera fack. TTI-KH90A Natur Al 12/90/ TTI-KH90P PVC 12/90/ Klammer För kabelhylla KH90. TTI-KHK Brun ABS 6/43/ Fronter INKA-101/72 och -101/90 Front För snäppfastsättning i kanal INKA. Fronterna är försedda med jordspår. Frontuttag, kortbitar av front se sid. 67. P61884 FCA-F80 Anod natur Al 80/ / Vit Al 80/ / Pulverlackerad 1) Al 80/ / Gemensamma tillbehör se sid 66. 1) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/

30 INKA-123/72 och -123/90 S12560 L R32480 R33230 Ingående detaljer 1. Front 2. Dosa 3. Kabelhylla 4. Väggkonsol 5. Väggram 6. Skarvstycke 7. Ljudtätningsstav 8. Ventilationsgaller 9. Utjämningsstycke 10. Frontuttag 11. Innerhörn 12. Ytterhörn inkl. front 13. L-stycke inkl. front 14. T-stycke inkl. front 15. Ändstycke 16. Kanalunderdel 30 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

31 INKA-123/72 Kanalunderdel Tillverkad av aluminium med 80 mm frontöppning. Kan delas i 4-fack med kabelhyllor. Försedd med jordspår. Kan även måttkapas i längder upp till 5,0 m. P61429 P61746 P61509 P61424 P61952 P61430 P61433 P61439 P61397 INKA-U123 Anod natur Al 123/72/ Vit Al 123/72/ Pulverlackerad 1) Al 123/72/ Anod natur Al 123/72/måttkap Vit Al 123/72/måttkap Innerhörn För 90 avvinkling av INKA-123/72. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-IH123 Anod natur Al 123/72/ Vit Al 123/72/ Pulverlackerad 1) Al 123/72/ Ytterhörn inkl. front För 90 avvinkling av INKA-123/72. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-YH123 Anod natur Al 123/72/ Vit Al 123/72/ Pulverlackerad 1) Al 123/72/ L-stycke inkl. front För 90 avvinkling av INKA-123/72. INKA-LS123 Anod natur Al 123/72/ Vit Al 123/72/ Pulverlackerad 1) Al 123/72/ T-stycke inkl. front För enkel och snygg avvinkling uppåt, nedåt och åt sidorna av INKA-123/72. INKA-TS123 Anod natur Al 200/72/ Vit Al 200/72/ Pulverlackerad 1) Al 200/72/ Ändstycke Skruvas fast i kanalunderdel. Passar INKA-123/72. INKA-ES123 Vit ABS 126/75/ Grå ABS 126/75/ Ändstycke Ändstycke inkl. fästvinklar och skruvar för fastsättning. Fästvinklarna skjuts in i spåren för skarvstycken. Används för begränsning av elektriska fält och vid krav på plant ändstycke. INKA-ES123 Anod natur Al 123/72/ Vit Al 123/72/ Utjämningsstycke För övertäckning av skarv mellan kanaler samt för utjämning mot vägg. Levereras i par. TTI-US123 Anod natur Al 72/45/ Vit Al 72/45/ Pulverlackerad 1) Al 72/45/ Väggram För montage runt kanal INKA-123/72 vid anslutning mot vägg. TTI-R2 123 Vit PVC 193/ Grå PVC 193/ ) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/

32 INKA-123/72, forts. Väggram För täckning av kanalgenomgång i vägg eller för snygg avslutning av kanal mot vägg. P61428 TTI-CR123 Vit ABS 193/140/ Kabelhylla För indelning av kanaldelarna i tre fack. Passar till 72 mm djupa kanaler. TTI-KH272C är halogenfri. P61404 TTI-KH272C Vit PC/ABS 64/59/ TTI-KH272 Vit PVC 64/59/ Kabelhylla Används för att dela upp kanalen i flera fack. P61405 TTI-KH72A Anod natur Al 12/72/ TTI-KH72P PVC 12/72/ P61473 P61477 P61482 P61441 P61514 Klammer För kabelhylla KH72. TTI-KHK Brun ABS 6/43/ INKA-123/90 Kanalunderdel Tillverkad av aluminium med 80 mm frontöppning. Kan delas i 4-fack med kabelhyllor. Försedd med jordspår. INKA-U123 Anod natur Al 123/90/ Vit Al 123/90/ Pulverlackerad 1) Al 123/90/ Innerhörn För 90 avvinkling av INKA-123/90. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-IH123 Anod natur Al 123/90/ Vit Al 123/90/ Pulverlackerad 1) Al 123/90/ Ytterhörn inkl. front För 90 avvinkling av INKA-123/90. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-YH123 Anod natur Al 123/90/ Vit Al 123/90/ Pulverlackerad 1) Al 123/90/ L-stycke inkl. front För 90 avvinkling av INKA-123/90. INKA-LS123 Anod natur Al 123/90/ Vit Al 123/90/ Pulverlackerad 1) Al 123/90/ ) Se sid 10 för färgval. 32 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

33 INKA-123/90, forts. T-stycke. inkl front För enkel och snygg avvinkling uppåt, nedåt och åt sidorna av INKA123/90. P61429 P61739 P61494 P61451 INKA-TS123 Anod natur Al 200/90/ Vit Al 200/90/ Pulverlackerad 1) Al 200/90/ Ändstycke Ändstycke inkl. skruvar för fastsättning. INKA-ES123 Anod natur Al 123/ Vit Al 123/ Utjämningsstycke För övertäckning av skarv mellan kanaler samt för utjämning mot vägg. Levereras i par. TTI-US123 Anod natur Al 45/ Vit Al 45/ Pulverlackerad 1) Al 45/ Väggram Väggram för montering runt kanal vid väggenomgång. INKA-R123 Vit PVC 193/160/ Kabelhylla Används för att dela upp kanalen i flera fack. P61405 TTI-KH90A Natur Al 12/90/ TTI-KH90P PVC 12/90/ P61514 Klammer För kabelhylla KH90. TTI-KHK Brun ABS 6/43/ Fronter INKA-123/72 och -123/90 Front För snäppfastsättning i kanal INKA. Fronterna är försedda med jordspår. Frontuttag, kortbitar av front se sid. 67. P61884 FCA-F80 Anod natur Al 80/ / Vit Al 80/ / Pulverlackerad 1) Al 80/ / Gemensamma tillbehör se sid 66. 1) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/

34 INKA-123-4/72 L S R33220 M19770 Ingående detaljer 1. Front 2. Dosa 3. Kabelhylla 4. Skarvstycke 5. Ljudtätningsstav 6. Frontuttag 7. Innerhörn 8. Ytterhörn inkl. front 9. L-stycke inkl. front 10. T-stycke inkl. front 11. Ändstycke 12. Kanalunderdel 34 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

35 INKA-123-4/72 Kanalunderdel För infällt montage tillverkad av aluminium med 80 mm frontöppning. Kan delas in i 4-fack med kabelhyllor. Försedd med skruvspår och jordspår. Kan även måttkapas i längder upp till 5,0 m. P61939 P61534 P61529 P61461 P61483 P61401 INKA-U123-4 Anod natur Al 145/72/ Vit Al 145/72/ Pulverlackerad 1) Al 145/72/ Anod natur Al 145/72/måttkap Innerhörn För 90 avvinkling av INKA Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-IH123-4 Anod natur Al 145/72/ Vit Al 145/72/ Pulverlackerad 1) Al 145/72/ Ytterhörn inkl. front För 90 avvinkling av INKA Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-YH123-4 Anod natur Al 145/72/ Vit Al 145/72/ Pulverlackerad 1) Al 145/72/ L-stycke inkl. front För 90 avvinkling av INKA INKA-LS123-4 Anod natur Al 145/72/ Vit Al 145/72/ Pulverlackerad 1) Al 145/72/ T-stycke inkl. front För enkel och snygg avvinkling uppåt, nedåt och åt sidorna av INKA U = upp. N = ned. INKA-TSU123-4 Anod natur Al 260/72/ Vit Al 260/72/ Pulverlackerad 1) Al 260/72/ INKA-TSN123-4 Anod natur Al 260/72/ Vit Al 260/72/ Pulverlackerad 1) Al 260/72/ Ändstycke Skruvas fast i kanalunderdel. ESV = vänster. ESH = höger. INKA-ESV123-4 Anod natur Al 145/ Vänster Vit Al 145/ Pulverlackerad 1) Al 145/ INKA-ESH123-4 Anod natur Al 145/ Höger Vit Al 145/ Pulverlackerad 1) Al 145/ ) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/

36 INKA-123-4/72, forts. Kabelhylla För indelning av kanaldelarna i tre fack. Passar till 72 mm djupa kanaler. TTI-KH272C är halogenfri. P61404 TTI-KH272C Vit PC/ABS 64/59/ TTI-KH272 Vit PVC 64/59/ Kabelhylla Används för att dela upp kanalen i flera fack. P61405 TTI-KH72A Natur Al 12/72/ TTI-KH72P PVC 12/72/ Klammer För kabelhylla KH72. P61514 TTI-KHK Brun ABS 6/43/ Fronter INKA-123-4/72 Front För snäppfastsättning i kanal INKA. Fronterna är försedda med jordspår. Frontuttag, kortbitar av front se sid. 67. P61884 FCA-F80 Anod natur Al 80/ / Vit Al 80/ / Pulverlackerad 1) Al 80/ / Gemensamma tillbehör se sid 66. 1) Se sid 10 för färgval. 36 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

37 INKA-161-2/72 och /90 S12610 L R32500 R33250 Ingående detaljer 1. Front 2. Dosa 3. Kabelhylla 4. Väggkonsol 5. Väggram 6. Skarvstycke 7. Ljudtätningsstav 8. Ventilationsgaller 9. Utjämningsstycke 10. Frontuttag 11. Innterhörn 12. Ytterhörn inkl. front 13. L-stycke inkl. front 14. T-stycke inkl. front 15. Ändstycke 16. Kanalunderdel Thorsman Installationskanaler INKA, TKA/MC1973SE/

38 INKA-161-2/72 Kanalunderdel Tillverkad av aluminium med två separata fack med separata lock. Den fasta mellanväggen mellan övre och nedre facket är hålad på var 200:e mm. Övre delen kan delas in i 4-fack. Försedd med skruvspår och jordspår. Kan även måttkapas i längder upp till 5,0 m. P61427 P61490 P61390 P61432 P61431 P61403 INKA-U161-2 Anod natur Al 161/72/ Vit Al 161/72/ Pulverlackerad 1) Al 161/72/ Anod natur Al 161/72/måttkap Vit Al 161/72/måttkap Innerhörn För 90 avvinkling av INKA Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-IH161-2 Anod natur Al 161/72/ Vit Al 161/72/ Pulverlackerad 1) Al 161/72/ Ytterhörn inkl. front För 90 avvinkling av INKA Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-YH161-2 Anod natur Al 161/72/ Vit Al 161/72/ Pulverlackerad 1) Al 161/72/ L-stycke inkl. front För 90 avvinkling av INKA Typ U = upp, N = ned. INKA-LSU161-2 Anod natur Al 161/72/ Upp Vit Al 161/72/ Pulverlackerad 1) Al 161/72/ INKA-LSN161-2 Anod natur Al 161/72/ Ned Vit Al 161/72/ Pulverlackerad 1) Al 161/72/ T-stycke inkl. front För enkel och snygg avvinkling uppått, nedåt och åt sidorna av INKA Typ U = upp, N = ned. INKA-TSU161-2 Anod natur Al 260/72/ Upp Vit Al 260/72/ Pulverlackerad 1) Al 260/72/ INKA-TSN161-2 Anod natur Al 260/72/ Ned Vit Al 260/72/ Pulverlackerad 1) Al 260/72/ Ändstyke Monteras på kanalunderdelen. INKA-ES161 Vit ABS 164/ Grå ABS 164/ Ändstycke Ändstycke inkl. fästvinklar och skruvar för fastsättning. Fästvinklarna skjuts in i spåren för skarvstycken. Används för begränsning av elektriska fält och vid krav på plant ändstycke. P61506 INKA-ES161 Anod natur Al 161/72/ Vit Al 161/72/ ) Se sid 10 för färgval. 38 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

39 INKA-161-2/72, forts. Utjämningsstycke För övertäckning av skarv mellan kanaler samt för utjämning mot vägg. Levereras i par. P61457 P61444 P61514 P61404 P61405 P61428 P61429 P61740 TTI-US161-2 Anod natur Al /74/ Vit Al /74/ Pulverlackerad 1) Al /74/ Väggram Används för montage runt kanal INKA vid anslutning mot vägg. TTI-R2 161 Vit PVC 231/ TTI-R2 161 Grå PVC 231/ Väggram För täckning av kanalgenomgång i vägg eller för snygg avslutning av kanal mot vägg. TTI-CR161 Vit ABS 231/140/ Kabelhylla Används för att dela upp kanalen i flera fack. TTI-KH72A Anod natur Al 12/72/ TTI-KH72P PVC 12/72/ Kabelhylla För indelning av kanaldelarna i tre fack. Passar till 72 mm djupa kanaler. TTI-KH272C är halogenfri. TTI-KH272C Vit PC/ABS 64/59/ TTI-KH272 Vit PVC 64/59/ Klammer För kabelhylla KH72. TTI-KHK Brun ABS 6/43/ INKA-161-2/90 Kanalunderdel Tillverkad av aluminium med två separata fack med separata lock. Den fasta mellanväggen mellan övre och nedre facket är hålad på var 200:e mm. Övre delen kan delas in i 4-fack. Försedd med skruvspår och jordspår. Kan även måttkapas i längder upp till 5,0 m. INKA-U161-2 Anod natur Al 161/90/ Vit Al 161/90/ Pulverlackerad 1) Al 161/90/ Anod natur Al 161/90/måttkap Vit Al 161/90/måttkap Innerhörn För 90 avvinkling av INKA-161-2/90. Skarvning av underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-IH161-2 Anod natur Al 161/90/ Vit Al 161/90/ Pulverlackerad 1) Al 161/90/ ) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/

40 INKA-161-2/90, forts. Ytterhörn inkl. front För 90 avvinkling av INKA-161-2/90. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. P61429 P61740 P61497 P61489 P61526 P61452 INKA-YH161-2 Anod natur Al 161/90/ Vit Al 161/90/ Pulverlackerad 1) Al 161/90/ L-stycke inkl. fronter För 90 avvinkling av INKA-161-2/90. Typ U = upp, N = ned. INKA-LSU161-2 Anod natur Al 161/90/ Upp Vit Al 161/90/ Pulverlackerad 1) Al 161/90/ INKA-LSN161-2 Anod natur Al 161/90/ Ned Vit Al 161/90/ Pulverlackerad 1) Al 161/90/ T-stycke inkl. front För enkel och snygg avvinkling uppått, nedåt och åt sidorna av INKA-161-2/90. Typ U = upp, N = ned. INKA-TSU161-2 Anod natur Al 260/90/ Upp Vit Al 260/90/ Pulverlackerad 1) Al 260/90/ INKA-TSN161-2 Anod natur Al 260/90/ Ned Vit Al 260/90/ Pulverlackerad 1) Al 260/90/ Ändstycke Ändstycke inkl. skruvar för fastsättning. INKA-ES161 Anod natur Al 161/ Vit Al 161/ Utjämningsstycke För övertäckning av skarv mellan kanaler samt för utjämning mot vägg. Levereras i par. TTI-US161-2 Anod natur Al 45/ Vit Al 45/ Pulverlackerad 1) Al 45/ Väggram Används för montage runt kanal vid anslutning mot vägg. INKA-R161-2 Vit PVC 235/ P61405 Kabelhylla Används för att dela upp kanalen i flera fack. TTI-KH90A Natur Al 12/90/ TTI-KH90P PVC 12/90/ Klammer För kabelhylla KH90. P61514 TTI-KHK Brun ABS 6/43/ ) Se sid 10 för färgval. 40 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

41 Fronter INKA-161-2/72 och /90 Front För snäppfastsättning i kanal INKA. Fronterna är försedda med jordspår. Frontuttag, kortbitar av front se sid. 67. P61884 FCA-F80 Anod natur Al 80/ / Vit Al 80/ / Pulverlackerad 1) Al 80/ / Nedre front för snäppfastsättning i kanal INKA Fronterna är försedda med jordspår. P61883 FCA-F40 Anod natur Al 40/ / Vit Al 40/ / Pulverlackerad 1) Al 40/ / Gemensamma tillbehör se sid 66. 1) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/

42 INKA-161-2F/72 R37780 S12620 L M Ingående detaljer 1. Front 2. Dosa 3. Kabelhylla 4. Skarvstycke 5. Ljudtätningsstav 6. Frontuttag 7. Innerhörn 8. Ytterhörn inkl. front 9. L-stycke inkl. front 10. T-stycke inkl. front 11. Ändstycke 12. Kanalunderdel 42 Thorsman Installationskanaler INKA, TKA/MC1973SE/0304

43 INKA-161-2F/72 Kanalunderdel För infällt montage tillverkad av aluminium med två separata fack med separata lock. Den fasta mellanväggen mellan övre och nedre facket är hålad på var 200:e mm. Övre delen kan delas in i 4-fack. Försedd med skruvspår och jordspår. Kan även måttkapas i längder upp till 5,0 m. P61505 P61533 P61524 P61471 P61476 P61400 INKA-U161-2F Anod natur Al 184/72/ Vit Al 184/72/ Pulverlackerad 1) Al 184/72/ Innerhörn För 90 avvinkling av INKA-161-2F. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-IH161-2F Anod natur Al 184/72/ Vit Al 184/72/ Pulverlackerad 1) Al 184/72/ Ytterhörn inkl. front För 90 avvinkling av INKA-161-2F. Skarvning med underdelen sker med hjälp av två skarvstycken som beställs separat. INKA-YH161-2F Anod natur Al 184/72/ Vit Al 184/72/ Pulverlackerad 1) Al 184/72/ L-stycke inkl. front För 90 avvinkling av INKA 161-2F. Typ U = upp. N = ned. INKA-LSU161-2F Anod natur Al 161/72/ Upp Vit Al 161/72/ Pulverlackerad 1) Al 161/72/ INKA-LSN161-2F Anod natur Al 161/72/ Ned Vit Al 161/72/ Pulverlackerad 1) Al 161/72/ T-stycke inkl. front För enkel avvivkling uppåt, nedåt eller åt sidorna. Typ U = upp. N = ned. INKA-TSU161-2F Anod natur Al 260/72/ Upp Vit Al 260/72/ Pulverlackerad 1) Al 260/72/ INKA-TSN161-2F Anod natur Al 260/72/ Ned Vit Al 260/72/ Pulverlackerad 1) Al 260/72/ Ändstycke Monteras i kanalunderdelen. ESV = vänster, ESH = höger. INKA-ESV161-2F Anod natur Al 184/ Vänster Vit Al 184/ Pulverlackerad 1) Al 184/ INKA-ESH161-2F Anod natur Al 184/ Höger Vit Al 184/ Pulverlackerad 1) Al 184/ ) Se sid 10 för färgval. Thorsman Installationskanaler INKA, TKA/MC1973SE/
