Felsökningsguide SAP-CRV96/126EHDSN. Utomhusdel. Inomhusdel

Transkript

1 DS Felsökningsguide SAP-CRV/KRV96/6EHDSN SAP-KRV96/6EHDSN Inomhusdel SAP-CRV96/6EHDSN Utomhusdel

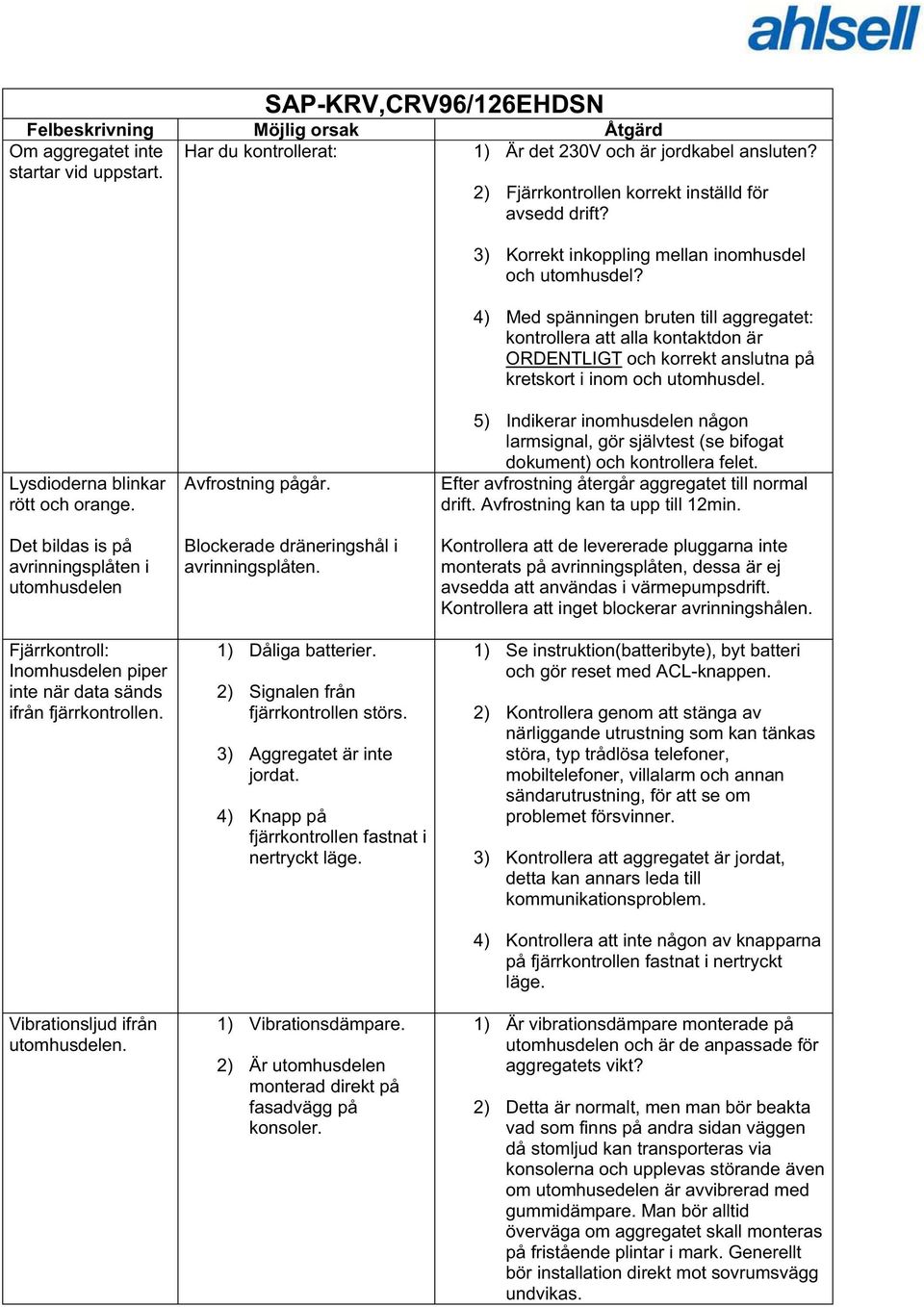

2 SAP-KRV,CRV96/6EHDSN Felbeskrivning Möjlig orsak Åtgärd Om aggregatet inte Har du kontrollerat: ) Är det V och är jordkabel ansluten? startar vid uppstart. ) Fjärrkontrollen korrekt inställd för avsedd drift? ) Korrekt inkoppling mellan inomhusdel och utomhusdel? ) Med spänningen bruten till aggregatet: kontrollera att alla kontaktdon är ORDENTLIGT och korrekt anslutna på kretskort i inom och utomhusdel. Lysdioderna blinkar rött och orange. Det bildas is på avrinningsplåten i utomhusdelen Fjärrkontroll: Inomhusdelen piper inte när data sänds ifrån fjärrkontrollen. Vibrationsljud ifrån utomhusdelen. Avfrostning pågår. Blockerade dräneringshål i avrinningsplåten. ) Dåliga batterier. ) Signalen från fjärrkontrollen störs. ) Aggregatet är inte jordat. ) Knapp på fjärrkontrollen fastnat i nertryckt läge. ) Vibrationsdämpare. ) Är utomhusdelen monterad direkt på fasadvägg på konsoler. ) Indikerar inomhusdelen någon larmsignal, gör självtest (se bifogat dokument) och kontrollera felet. Efter avfrostning återgår aggregatet till normal drift. Avfrostning kan ta upp till min. Kontrollera att de levererade pluggarna inte monterats på avrinningsplåten, dessa är ej avsedda att användas i värmepumpsdrift. Kontrollera att inget blockerar avrinningshålen. ) Se instruktion(batteribyte), byt batteri och gör reset med ACL-knappen. ) Kontrollera genom att stänga av närliggande utrustning som kan tänkas störa, typ trådlösa telefoner, mobiltelefoner, villalarm och annan sändarutrustning, för att se om problemet försvinner. ) Kontrollera att aggregatet är jordat, detta kan annars leda till kommunikationsproblem. ) Kontrollera att inte någon av knapparna på fjärrkontrollen fastnat i nertryckt läge. ) Är vibrationsdämpare monterade på utomhusdelen och är de anpassade för aggregatets vikt? ) Detta är normalt, men man bör beakta vad som finns på andra sidan väggen då stomljud kan transporteras via konsolerna och upplevas störande även om utomhusedelen är avvibrerad med gummidämpare. Man bör alltid överväga om aggregatet skall monteras på fristående plintar i mark. Generellt bör installation direkt mot sovrumsvägg undvikas.

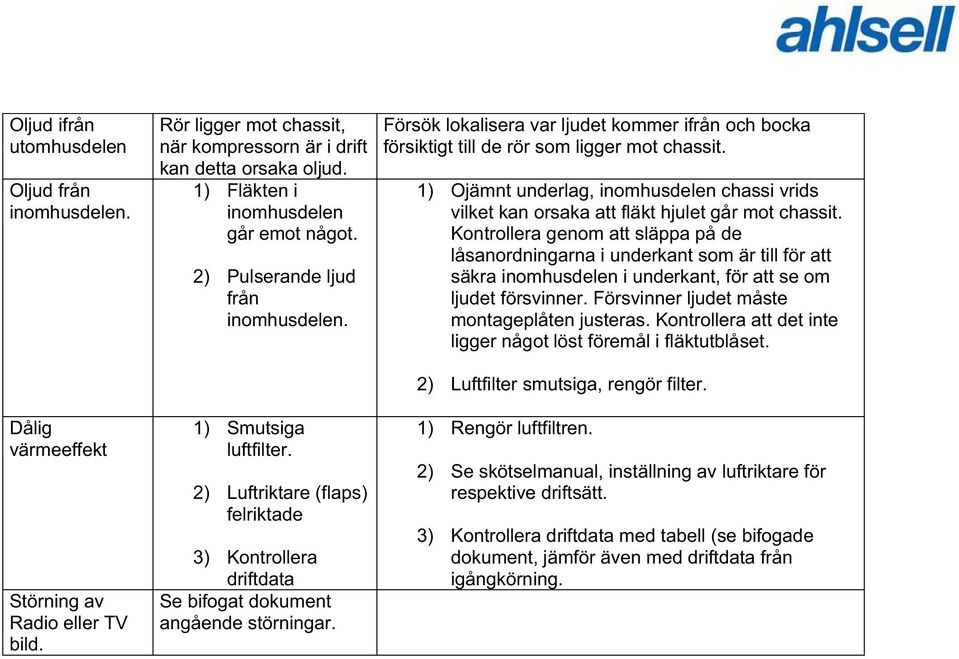

3 Oljud ifrån utomhusdelen Oljud från inomhusdelen. Dålig värmeeffekt Störning av Radio eller TV bild. Rör ligger mot chassit, när kompressorn är i drift kan detta orsaka oljud. ) Fläkten i inomhusdelen går emot något. ) Pulserande ljud från inomhusdelen. ) Smutsiga luftfilter. ) Luftriktare (flaps) felriktade ) Kontrollera driftdata Se bifogat dokument angående störningar. Försök lokalisera var ljudet kommer ifrån och bocka försiktigt till de rör som ligger mot chassit. ) Ojämnt underlag, inomhusdelen chassi vrids vilket kan orsaka att fläkt hjulet går mot chassit. Kontrollera genom att släppa på de låsanordningarna i underkant som är till för att säkra inomhusdelen i underkant, för att se om ljudet försvinner. Försvinner ljudet måste montageplåten justeras. Kontrollera att det inte ligger något löst föremål i fläktutblåset. ) Luftfilter smutsiga, rengör filter. ) Rengör luftfiltren. ) Se skötselmanual, inställning av luftriktare för respektive driftsätt. ) Kontrollera driftdata med tabell (se bifogade dokument, jämför även med driftdata från igångkörning.

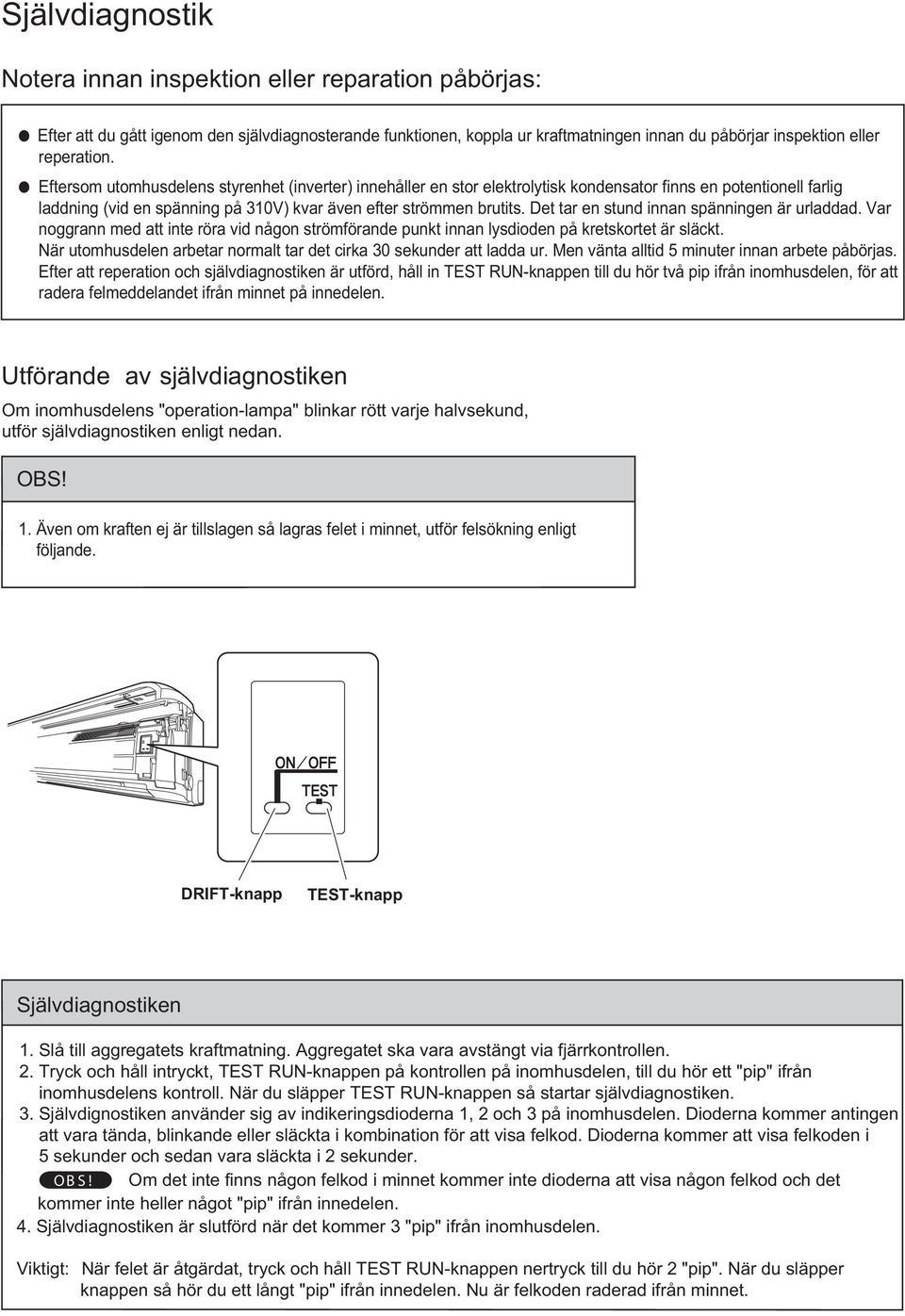

4 Självdiagnostik Notera innan inspektion eller reparation påbörjas: Efter att du gått igenom den självdiagnosterande funktionen, koppla ur kraftmatningen innan du påbörjar inspektion eller reperation. Eftersom utomhusdelens styrenhet (inverter) innehåller en stor elektrolytisk kondensator finns en potentionell farlig laddning (vid en spänning på 0V) kvar även efter strömmen brutits. Det tar en stund innan spänningen är urladdad. Var noggrann med att inte röra vid någon strömförande punkt innan lysdioden på kretskortet är släckt. När utomhusdelen arbetar normalt tar det cirka 0 sekunder att ladda ur. Men vänta alltid minuter innan arbete påbörjas. Efter att reperation och självdiagnostiken är utförd, håll in TEST RUN-knappen till du hör två pip ifrån inomhusdelen, för att radera felmeddelandet ifrån minnet på innedelen. Utförande av självdiagnostiken Om inomhusdelens "operation-lampa" blinkar rött varje halvsekund, utför självdiagnostiken enligt nedan. OBS!. Även om kraften ej är tillslagen så lagras felet i minnet, utför felsökning enligt följande. DRIFT-knapp TEST-knapp Självdiagnostiken. Slå till aggregatets kraftmatning. Aggregatet ska vara avstängt via fjärrkontrollen.. Tryck och håll intryckt, TEST RUN-knappen på kontrollen på inomhusdelen, till du hör ett "pip" ifrån inomhusdelens kontroll. När du släpper TEST RUN-knappen så startar självdiagnostiken.. Självdignostiken använder sig av indikeringsdioderna, och på inomhusdelen. Dioderna kommer antingen att vara tända, blinkande eller släckta i kombination för att visa felkod. Dioderna kommer att visa felkoden i sekunder och sedan vara släckta i sekunder. OBS! Om det inte finns någon felkod i minnet kommer inte dioderna att visa någon felkod och det kommer inte heller något "pip" ifrån innedelen.. Självdiagnostiken är slutförd när det kommer "pip" ifrån inomhusdelen. Viktigt: När felet är åtgärdat, tryck och håll TEST RUN-knappen nertryck till du hör "pip". När du släpper knappen så hör du ett långt "pip" ifrån innedelen. Nu är felkoden raderad ifrån minnet.

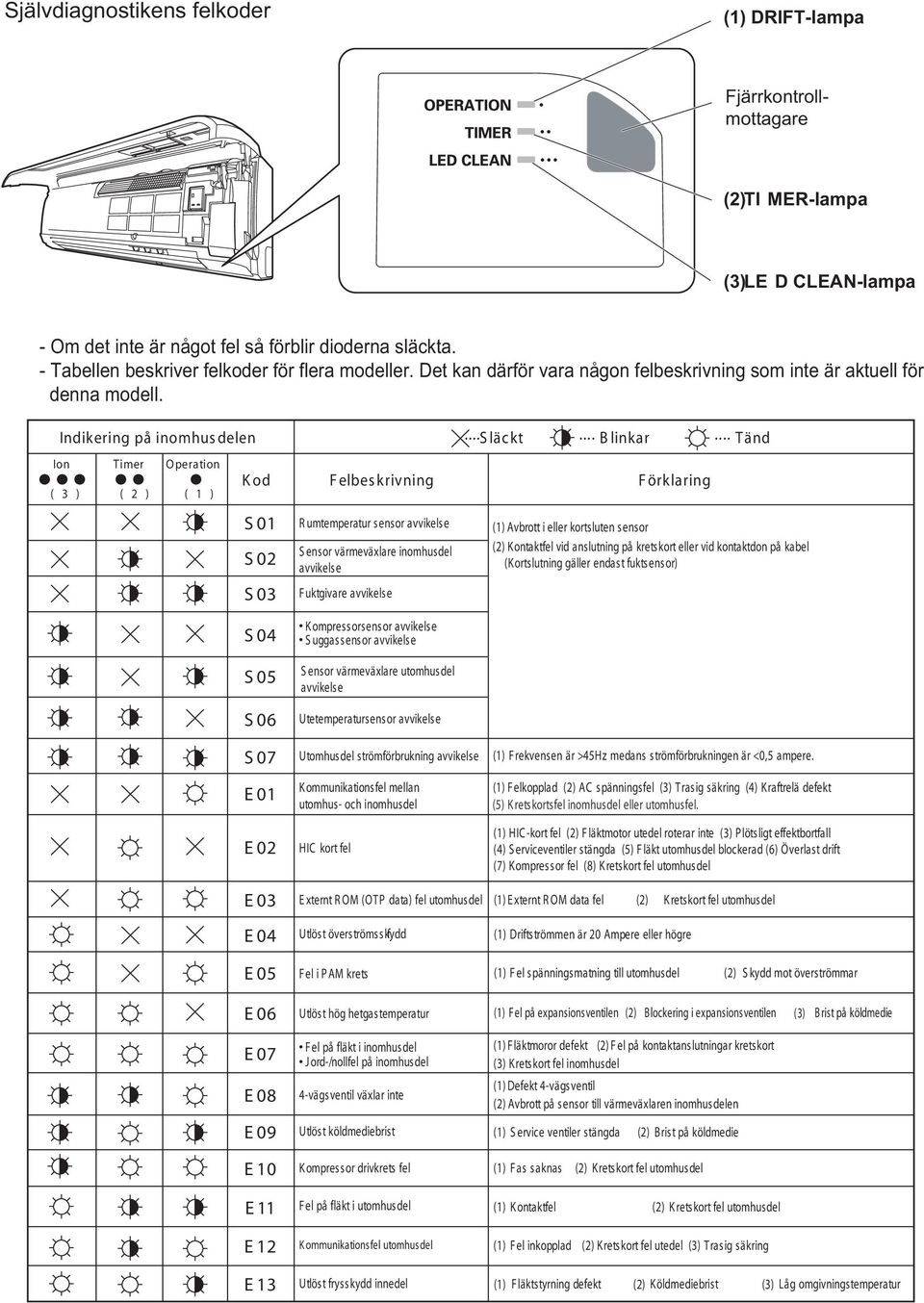

5 Självdiagnostikens felkoder () DRIFT-lampa Fjärrkontrollmottagare ()TI MER-lampa ()LE D CLEAN-lampa - Om det inte är något fel så förblir dioderna släckta. - Tabellen beskriver felkoder för flera modeller. Det kan därför vara någon felbeskrivning som inte är aktuell för denna modell. Indikering på inomhusdelen Ion Timer Operation ( ) ( ) ( )...Släckt Kod Felbeskrivning Förklaring S0 R umtemperatur sensor avvikelse () Avbrott i eller kortsluten sensor S0 S0 S ensor värmeväxlare inomhusdel avvikelse Fuktgivare avvikelse... Blinkar... Tänd () K ontaktfel vid anslutning på kretskort eller vid kontaktdon på kabel (K ortslutning gäller endast fuktsensor) S0 S0 S06 S07 E0 E0 Kompressorsensor avvikelse Suggassensor avvikelse S ensor värmeväxlare utomhusdel avvikelse Utetemperatursensor avvikelse Utomhusdel strömförbrukning avvikelse Kommunikationsfel mellan utomhus- och inomhusdel HIC kort fel () Frekvensen är >Hz medans strömförbrukningen är <0, ampere. () F elkopplad () AC spänningsfel () T rasig säkring () K raftrelä defekt () Kretskortsfel inomhusdel eller utomhusfel. () HIC -kort fel () F läktmotor utedel roterar inte () P lötsligt effektbortfall () S erviceventiler stängda () Fläkt utomhusdel blockerad (6) Överlast drift (7) Kompressor fel (8) Kretskort fel utomhusdel E0 ExterntROM (OTP data) felutomhusdel () Externt R OM data fel () Kretskort fel utomhusdel E0 E0 E06 E07 E08 E09 E0 E E E Utlöst överströmsskydd f FeliPAMkrets Utlöst hög hetgastemperatur Felpåfläktiinomhusdel J ord-/nollfel på inomhusdel -vägsventil växlar inte Utlöst köldmediebrist K ompressor drivkrets fel Fel på fläkti utomhusdel Kommunikationsfel utomhusdel Utlöst frysskydd innedel () Driftströmmen är Ampere eller högre () F el spänningsmatning till utomhusdel () S kydd mot överströmmar () F el på expansionsventilen () B lockering i expansionsventilen () B rist på köldmedie () F läktmoror defekt () F el på kontaktanslutningar kretskort () K retskort fel inomhusdel () Defekt -vägsventil () Avbrott på sensor till värmeväxlaren inomhusdelen () S ervice ventiler stängda () B rist på köldmedie () F as saknas () K retskort fel utomhusdel () Kontaktfel () Kretskortfel utomhusdel () Fel inkopplad () Kretskort fel utedel () Trasig säkring () Fläktstyrning defekt () Köldmediebrist () Låg omgivningstemperatur

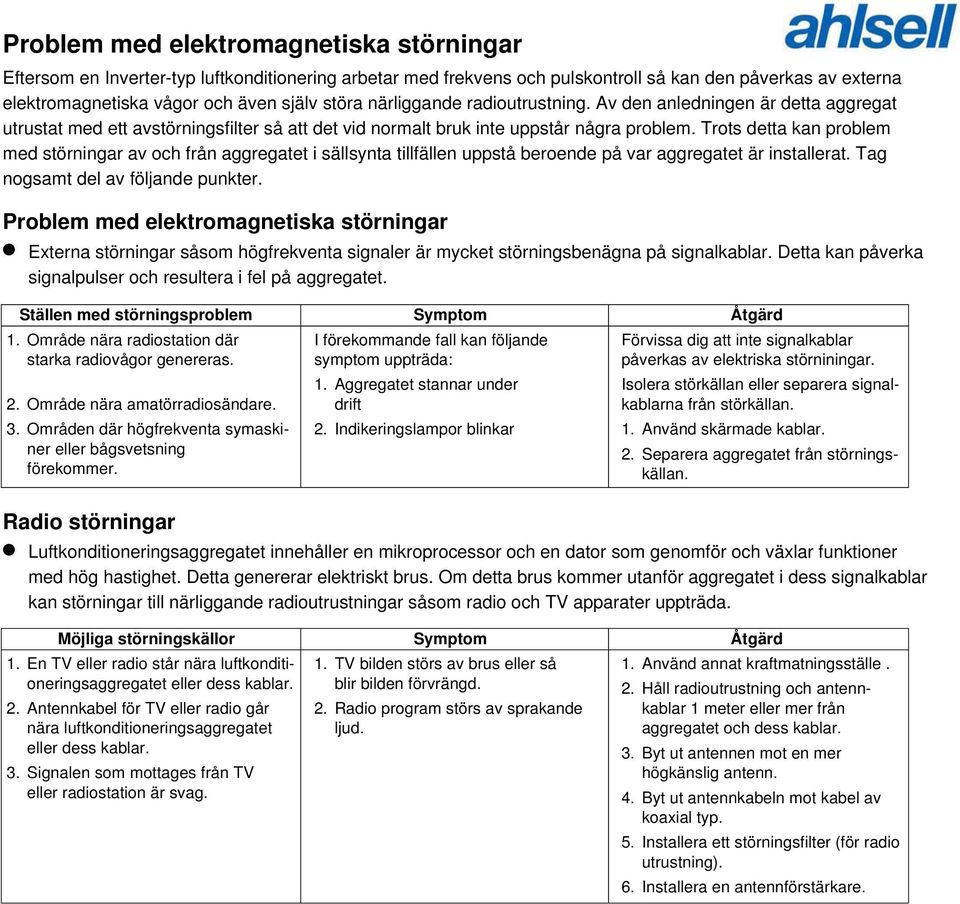

6 Problem med elektromagnetiska störningar Eftersom en Inverter-typ luftkonditionering arbetar med frekvens och pulskontroll så kan den påverkas av externa elektromagnetiska vågor och även själv störa närliggande radioutrustning. Av den anledningen är detta aggregat utrustat med ett avstörningsfilter så att det vid normalt bruk inte uppstår några problem. Trots detta kan problem med störningar av och från aggregatet i sällsynta tillfällen uppstå beroende på var aggregatet är installerat. Tag nogsamt del av följande punkter. Problem med elektromagnetiska störningar Externa störningar såsom högfrekventa signaler är mycket störningsbenägna på signalkablar. Detta kan påverka signalpulser och resultera i fel på aggregatet. Ställen med störningsproblem. Område nära radiostation där starka radiovågor genereras.. Område nära amatörradiosändare.. Områden där högfrekventa symaskiner eller bågsvetsning förekommer. Symptom I förekommande fall kan följande symptom uppträda:. Aggregatet stannar under drift. Indikeringslampor blinkar Åtgärd Förvissa dig att inte signalkablar påverkas av elektriska störniningar. Isolera störkällan eller separera signalkablarna från störkällan.. Använd skärmade kablar.. Separera aggregatet från störningskällan. Radio störningar Luftkonditioneringsaggregatet innehåller en mikroprocessor och en dator som genomför och växlar funktioner med hög hastighet. Detta genererar elektriskt brus. Om detta brus kommer utanför aggregatet i dess signalkablar kan störningar till närliggande radioutrustningar såsom radio och TV apparater uppträda. Möjliga störningskällor. En TV eller radio står nära luftkonditioneringsaggregatet eller dess kablar.. Antennkabel för TV eller radio går nära luftkonditioneringsaggregatet eller dess kablar.. Signalen som mottages från TV eller radiostation är svag. Symptom. TV bilden störs av brus eller så blir bilden förvrängd.. Radio program störs av sprakande ljud. Åtgärd. Använd annat kraftmatningsställe.. Håll radioutrustning och antennkablar meter eller mer från aggregatet och dess kablar.. Byt ut antennen mot en mer högkänslig antenn.. Byt ut antennkabeln mot kabel av koaxial typ.. Installera ett störningsfilter (för radio utrustning). 6. Installera en antennförstärkare.

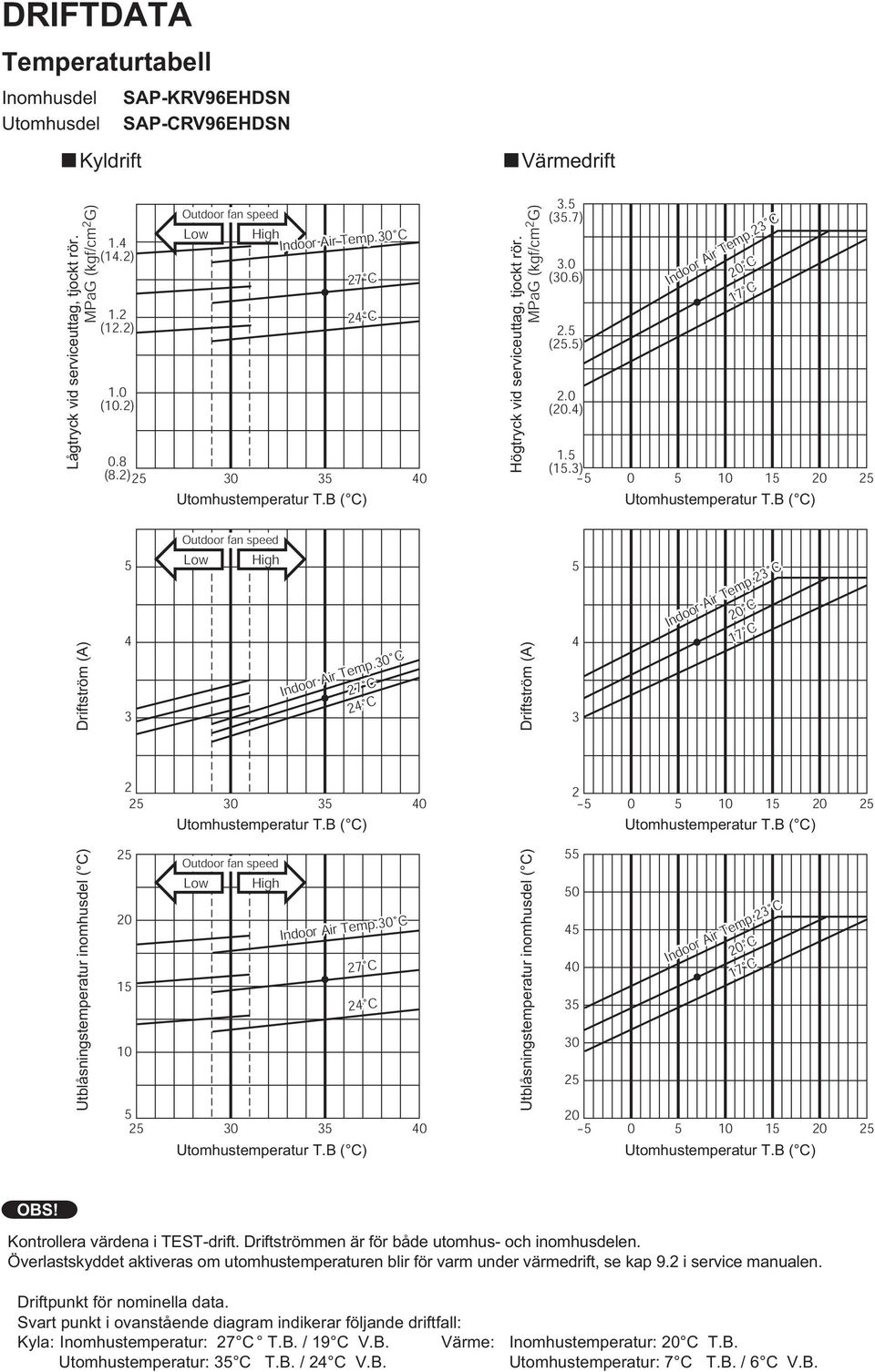

7 DRIFTDATA Temperaturtabell Inomhusdel SAP-KRV96EHDSN Utomhusdel SAP-CRV96EHDSN Kyldrift Värmedrift Lågtryck vid serviceuttag, tjockt rör. MPaG (kgf/cm G). (.). (.).0 (0.) 0.8 (8.) Low High Indoor Air Temp.0 C 7 C C 0 0 Högtryck vid serviceuttag, tjockt rör. MPaG (kgf/cm G). (.7).0 (0.6). (.).0 (.). (.) C Indoor Air Temp. C 7 7 C Driftström (A) Low High 7 7 C Indoor Air Temp.0 C C Driftström (A) C Indoor Air Temp. C 7 7 C Utblåsningstemperatur inomhusdel ( C) Low High Indoor Air Temp.0 C C C Utblåsningstemperatur inomhusdel ( C) C Indoor Air Temp. C 7 7 C OBS! Kontrollera värdena i TEST-drift. Driftströmmen är för både utomhus- och inomhusdelen. Överlastskyddet aktiveras om utomhustemperaturen blir för varm under värmedrift, se kap 9. i service manualen. Driftpunkt för nominella data. Svart punkt i ovanstående diagram indikerar följande driftfall: Kyla: Inomhustemperatur: 7 C T.B. / 9 C V.B. Värme: Utomhustemperatur: C T.B. / C V.B. Inomhustemperatur: C T.B. Utomhustemperatur: 7 C T.B. / 6 C V.B.

8 Inomhusdel Utomhusdel SAP-KRV6EHDSN SAP-CRV6EHDSN Kyldrift Värmedrift Lågtryck vid serviceuttag, tjockt rör MPaG (kgf/cm G). (.). (.).0 (0.) 0.8 (8.) Low High Indoor Air Temp.0 C 7 C C 0 0 Högtryck vid serviceuttag, tjockt rör MPaG (kgf/cm G).0 (0.8). (.7).0 (0.6). (.).0 (.) C Indoor Air Temp. C 7 7 C Driftström (A) 6 Low High 7 7 C Indoor Air Temp.0 C C Driftström (A) 7 6 C Indoor Air Temp. C 7 7 C Utblåsningstemperatur inomhusdel ( C) Low High Indoor Air Temp.0 C C C Utblåsningstemperatur inomhusdel ( C) C Indoor Air Temp. C C OBS! Kontrollera värdena i TEST-drift. Driftströmmen är för både utomhus- och inomhusdelen. Överlastskyddet aktiveras om utomhustemperaturen blir för varm under värmedrift, se kap 9. i service manualen. Driftpunkt för nominella data. Svart punkt i ovanstående diagram indikerar följande driftfall: Kyla: Inomhustemperatur: 7 C T.B. / 9 C V.B. Värme: Utomhustemperatur: C T.B. / C V.B. Inomhustemperatur: C T.B. Utomhustemperatur: 7 C T.B. / 6 C V.B.

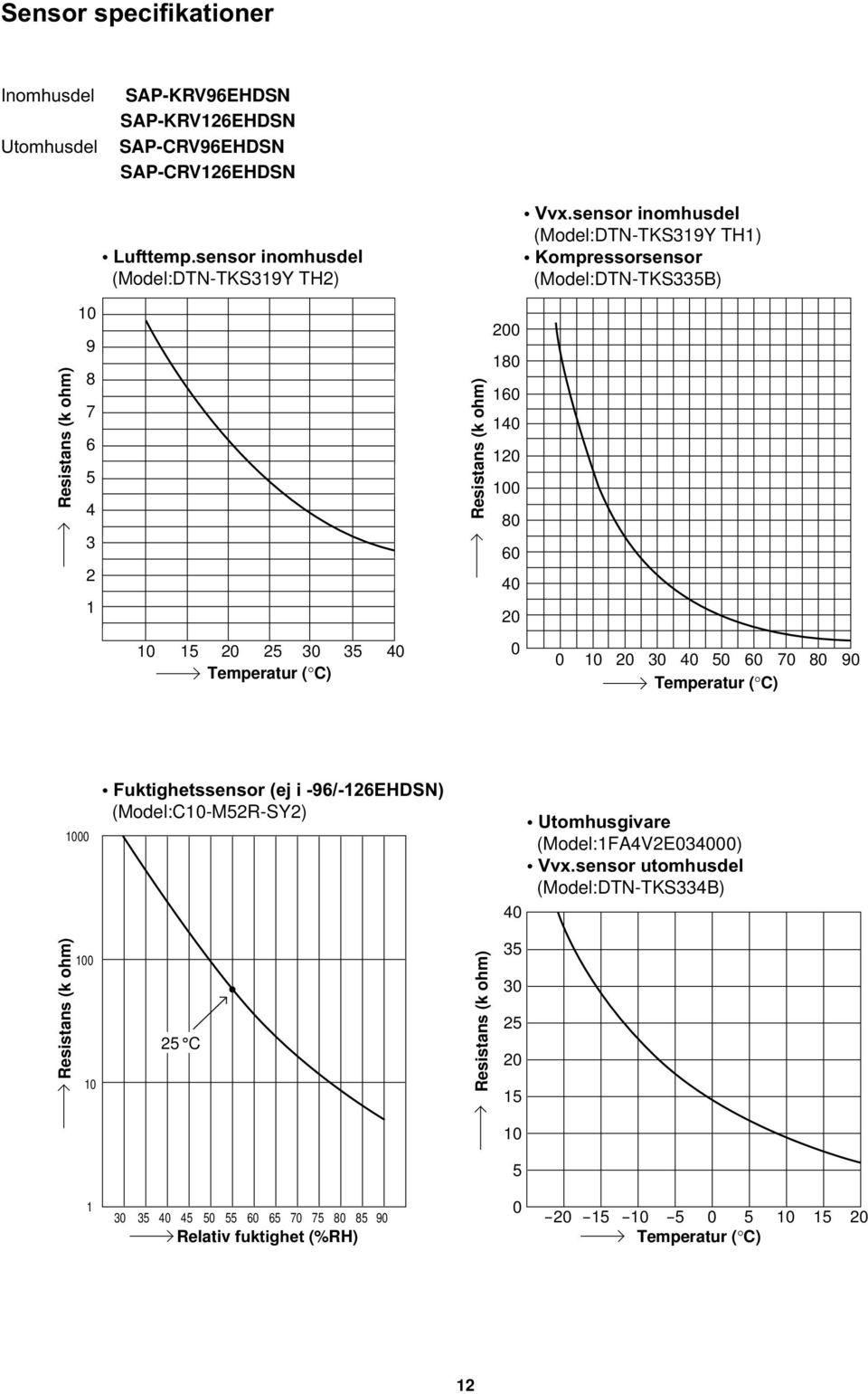

9 Sensor specifikationer Inomhusdel Utomhusdel SAP-KRV96EHDSN SAP-KRV6EHDSN SAP-CRV96EHDSN SAP-CRV6EHDSN Lufttemp.sensor inomhusdel (Model:DTN-TKS9Y TH) Vvx.sensor inomhusdel (Model:DTN-TKS9Y TH) Kompressorsensor (Model:DTN-TKSB) Resistans (k ohm) Resistans (k ohm) Temperatur ( C) Temperatur ( C) 000 Fuktighetssensor (ej i -96/-6EHDSN) (Model:C0-MR-SY) Utomhusgivare (Model:FAVE0000) Vvx.sensor utomhusdel (Model:DTN-TKSB) 0 Resistans (k ohm) 00 0 C Resistans (k ohm) Relativ fuktighet (%RH) Temperatur ( C)

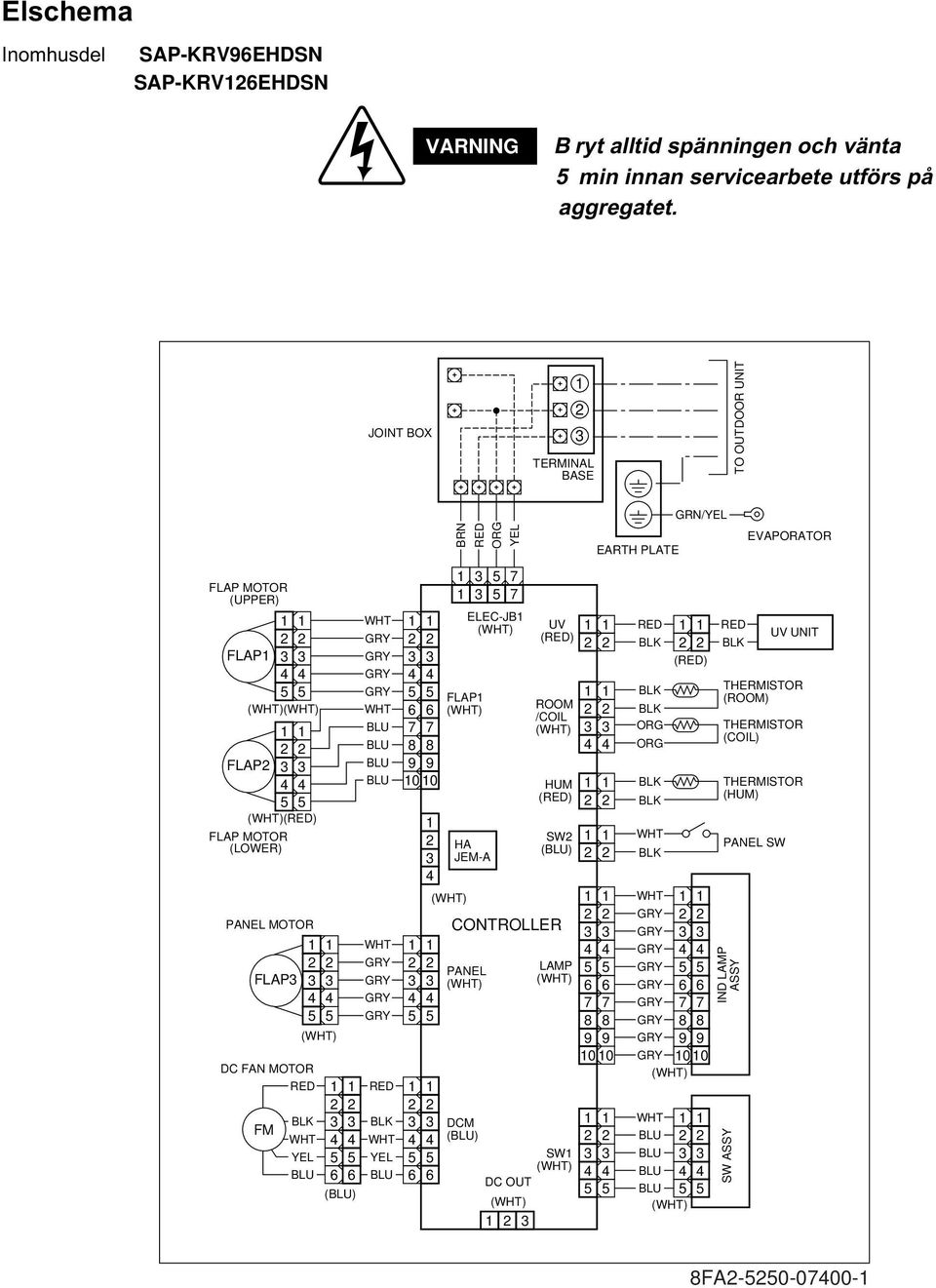

10 Elschema Inomhusdel SAP-KRV96EHDSN SAP-KRV6EHDSN VARNING B ryt alltid spänningen och vänta min innan servicearbete utförs på aggregatet. JOINT BOX TERMINAL BASE TO OUTDOOR UNIT FLAP MOTOR (UPPER) FLAP ()() FLAP ()() FLAP MOTOR (LOWER) PANEL MOTOR FLAP DC FAN MOTOR FM () () FLAP () DCM () 7 7 ELEC-JB () HA JEM-A UV () ROOM /COIL () HUM () SW () () CONTROLLER PANEL () 6 6 BRN ORG LAMP () SW () DC OUT () EARTH PLATE UV UNIT () THERMISTOR (ROOM) ORG THERMISTOR (COIL) ORG GRN/ () () EVAPORATOR THERMISTOR (HUM) PANEL SW IND LAMP ASSY SW ASSY 8FA

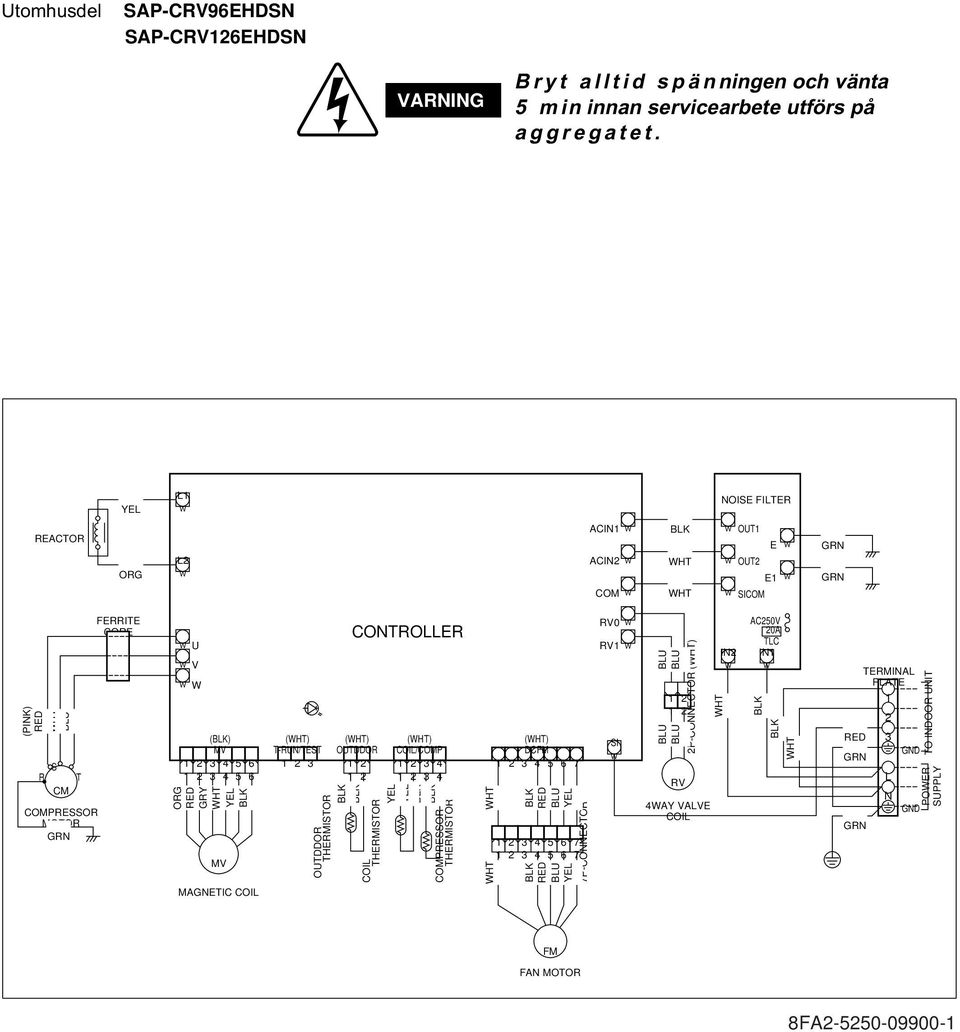

11 Utomhusdel SAP-CRV96EHDSN SAP-CRV6EHDSN VARNING Bryt alltid spänningen och vänta m in innan servicearbete utförs på aggregatet. L W NOISE FILTER REACTOR ORG L W ACIN W ACIN W COM W W OUT E W W OUT E W W SICOM GRN GRN (PINK) S R T CM COMPRESSOR MOTOR GRN FERRITE CORE W U W V W W () MV MV 6 6 ORG MAGNETIC COIL () T-RUN/TEST OUTDDOR THERMISTOR CONTROLLER () OUTDDOR COIL THERMISTOR () COIL/COMP COMPRESSOR THERMISTOR () DCFM 6 7 7P-CONNECTOR RV0 W RV W SI W P-CONNECTOR () RV WAY VALVE COIL IN W ACV A TLC IN W GRN GRN TERMINAL PLATE L N GND GND TO INDOOR UNIT POWER SUPPLY FM FAN MOTOR 8FA
