Lamellseparator optimal sedimentering på liten yta

Transkript

1 Lamellseparator optimal sedimentering på liten yta

2 Lamella lamellseparator utvecklades av Axel Johnsoninstitutet i Sverige under 1970-talet och har, som ett av Nordic Waters flaggskepp, blivit världsledande inom lamelltekniken. Lamella lamellseparator är utformad för att maximera sedimenteringen på minsta möjliga yta. Framgångarna beror på flera faktorer, såsom den unika flödesstyrningen som innebar ett genombrott för den moderna lamelltekniken. Den välbeprövade hydrauliska konstruktionen och flödesstyrningen har bidragit till den utmärkta tillförlitlighet och driftsäkerhet som kännetecknar Lamella från Nordic Water. FunktioneLL Konstruktion Lamella lamellseparatorer ger utmärkta separations- och reningsprestanda i en rad olika tillämpningar, såsom: Kommunala vatten- och avloppsreningsverk Förbehandling Tvättvattenbehandling/rening Primär och sekundär sedimentering Slutpolering Slamförtjockning INDustrieLLA tillämpningar Processvatten inom industrin Kemisk industri rening och förtjockning Pappers- och massaindustri Järn- och stålindustri, reducering av glödskalsrester Metallbearbetning vid rengöring av metallytor Avloppsvatten med metallhydroxidrester Rening av vatten från filtreringsprocesser Biologisk avloppsvattenrening Recirkulation av vatten i grönsaksindustrin Behandling av skrubbervatten och många fler, där fasta partiklar ska separeras från vatten. 2

3 MATERIAL och byggnationsdimensioner Lamella lamellseparatorer tillverkas i olika material och i standardiserade eller kundanpassade storlekar för att svara mot de krav som finns på olika anläggningar och för att tåla korrosiva miljöer. Vi har levererat lameller för flöden från 2 m 3 /t till m 3 /t och fristående enheter med upp till 165 m 2 effektiv area men som inte tar upp mer än 15 m 2 yta. Fristående enheter: Rostfritt stål: upp till 165 m 2 sedimenteringsarea Glasfiber: upp till 100 m 2 sedimenteringsarea Lamella lamellpaket för installation i bassänger: Rostfritt stål eller glasfiber för alla tänkbara flöden Hög kapacitet på en liten byggnationsyta Lamella kan minska platsbehovet till så lite som 10 % mot en traditionell sedimenteringsbassäng. Det gör den idealisk för utbyggnad av kapaciteten hos redan existerande anläggningar eller när ytan är dyr eller begränsad. Brett sortiment för högsta flexibilitet Lamella lamellseparator levereras som fristående enheter eller som lamellpaket, i olika storlekar och med olika lamellavstånd. Alla modeller kan kundanpassas för olika behov. Oavsett om produkten ska användas i en betongbassäng eller i en ståltank, och om den utrustas med en slamskrapa eller kombineras med en flockningstank, kommer Lamella lamellseparator svara mot kraven hos din process och tillämpning. Den är enkel att installera och tack vare de få rörliga delarna är drifts- och underhållskostnaderna mycket låga. Förbättrad separation Den välbeprövade flödesstyrningen och hydrauliska konstruktionen säkerställer att flödet fördelas lika över lamellerna vilket ger bättre separation. Ostörd sedimentering Genom att vätskan tillförs från sidan på lamellpaketet i stället för underifrån, rörs det sedimenterade materialet inte upp. 3

4 Fristående modeller Alla fristående modeller, LS och LT, kan utrustas med en eller flera flockningstankar med omrörare och snabbmixer som tillval för att påskynda flockningen och sedimenteringen. Inloppskanal Avdragsrännor Utlopp klarfas Inloppsöppningar Inlopp Slamficka Utlopp slam Vätskan tillförs via inloppet och genom inloppskammaren i enhetens mitt. Därefter förs det in mellan lamellerna genom inloppsöppningarna på sidorna. När vätskan strömmar uppåt mellan lamellplattorna avsätts partiklarna på de sluttande parallella skivorna och glider ner i slamfickan i enhetens botten. I slamfickan förtjockas slammet innan det går ut via slamutloppet. Den renade vätskan lämnar lamellskivorna genom öppningar ovanför skivorna och släpps ut i avdragsrännorna till utloppet. Eftersom flödet fördelas jämnt över skivorna tillförsäkras en jämn drift vid hög kapacitet. Genom att vätskan tillförs från sidorna i stället för uppifrån undviker man att sediment blandas med inkommande vätska. 4

5 LS Lamellseparator LS-modellen finns i ett antal standardstorlekar. Den består av en fristående Lamella separator med konisk slamficka. Slammet avlägsnas i botten med hjälp av vattentrycket genom att öppna en ventil. Bland tillvalen finns flockningstank med en snabbmixer och omrörare och en roterande slamskrapa i slamfickan. Lamella LS med slamskrapa Lamella LS utan slamskrapa Lamella LS är en lamellseparator med en slamförtjockande slamficka i botten Lamella LT tankmodell med slamförtjockande bottentank LT Lamella tankmodell Lamella modell LT finns i flera olika standardstorlekar. Modell LT är en kombinerad lamellseparator och slamförtjockningsenhet med roterande slamskrapa. Volymen i en tank är större än i en slamficka. Detta är enheter avsedda för flöden och tillämpningar med höga slamhalter och med förtjockat slamutlopp. Flockningstank med snabbmixer och omrörare finns som tillval. Flockningstank Bägge modellerna (LS och LT) kan levereras med en flockningstank med omrörare. Tanken kan även förses med en snabbmixer som blandar flockningsmedlen snabbt och noggrant. Lamella LS och DynaSand-filter ett komplett sortiment produkter för vatten och avloppsvatten från Nordic Water Installation av Lamella LS och sex 19 m 3 flockningstankar i Storbritannien Lamella LT med flockningstank 5

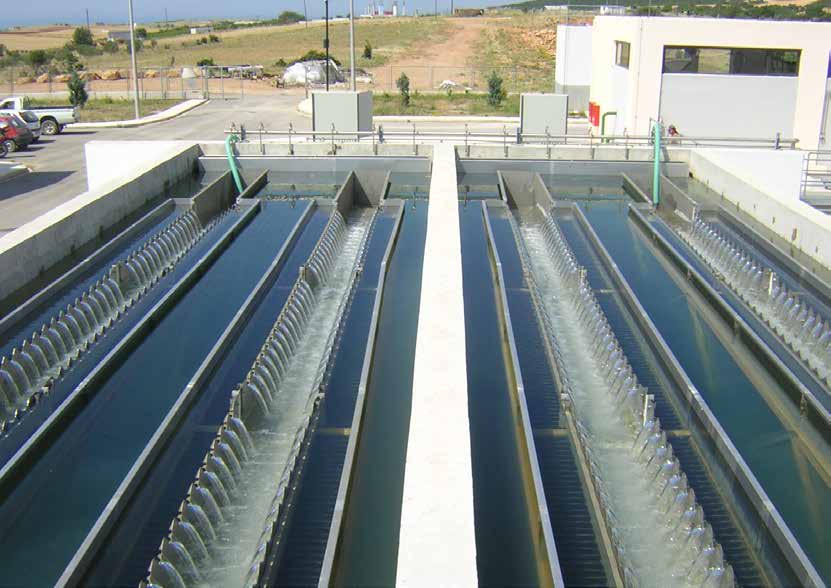

6 Lamellpaket Lamellpaketen LP och Lps är avsedda att installeras i ståltank eller betongbassäng. De används främst i större kommunala anläggningar men installeras med fördel även i mindre anläggningar och i industrier. Modellerna LP och Lps medför betydande kostnadsbesparingar och är särskilt lämpliga vid ut- och ombyggnad för att öka kapaciteten i en existerande anläggning. Lamellpaket kombineras lämpligen med en Zickert bottenslamskrapa. Lamellpaket Avdragsrännor Utloppsränna Utlopp klarfas Inlopp Inlet openings Slamskrapa Inloppsöppningar till lameller Inströmningszon Utlopp slam LP Lamella lamellpaket LP-modellen finns i flera standardstorlekar. Lamella lamellpaket är helt nedsänkta lamellskivor med en avdragsränna placerad i mitten. Den mittställda avdragsrännan har v-formade skibord för att samla upp den renade vätskan som sedan avleds via en utloppsränna. Den flexibla LP-modellen byggs enkelt in i de flesta sedimenteringsbassänger och är mycket lämplig för avloppsvattenrening. LPS Lamella lamellpaket med sidorännor Lps-modellen har rännor monterade på plattornas sidor och har v- formade skibord. Lamellskivorna sticker upp ovanför vattenytan och kan avlägsnas var för sig. Detta är en lösning som är mycket kostnadseffektiv per kvadratmeter projicerad yta och som lämpar sig särskilt väl för dricksvattenrening. Det renade vattnet samlas upp i V-formade skibord och leds till utloppsrännan Lamella lamellpaket i betongtank och med Zickert bottenslamskrapa 6

7 LP och Lps med Zickert BottenSlamskrapa Zickert bottenslamskrapa är idealisk för installation under Lamella lamellpaket tack vare dess låga höjd. Den är speciellt utformad för kontinuerlig transport och avlägsnande av slam utan att slambädden rörs upp eller sedimenteringsprocessen hindras. Eftersom den är helt kundanpassad för olika tankbredder, längder och utformningar svarar den mot högst varierande krav i kommunala och industriella tillämpningar. Läs mer i Zickert broschyrmaterial och på vår hemsida. Utbyggnad med Lamella lamellpaket och Zickert bottenslamskrapor i Franklin, USA LP lamellpaket kan levereras färdiga att monteras på plats Rationell hantering minimerar installationskostnaderna Montering av reningsanläggning bestående av lamellseparator och Dyna- Sand-filter Lps lamellpaket transporteras ekonomiskt i platta paket och monteras ihop på plats 7

8 Pilotenhet och Sedimenteringstester Vi kan erbjuda enklare sedimenteringstester på plats eller i vårt laboratorium för att kontrollera sedimenteringsförmågan och behov av dosering av fällningsmedel för optimalt reningsresultat. Det ger ofta bra inledande insikt för dimensionering av anläggningen. Vi har även en pilotenhet för genomförande av lämpliga tester på plats för att fastställa det optimala utrustningsbehovet för miljön och installationen i fråga. andra produkter från Nordic Water: DynaSand Sandfilter DynaDisc skivfilter DynaDrum trumfilter Zickert slamskrapor och bassängutrustning Meva galler och rensgodsutrustning Sobye TD Bandfilter Nordic Water Products AB. Med ensamrätt. Lamella är ett varumärke som tillhör Nordic Water Products i flera länder i världen. Lamella marknadsförs som SuperSettler på den amerikanska kontinenten och Karibien. Nordic Water Products förbehåller sig rätten att ändra i produktspecifikationer eller konstruktioner när som helst utan föregående meddelande. Sverige Huvudkontor Nordic Water Products AB Sisjö Kullegata 6 SE Västra Frölunda Sverige Tel: Fax: info@nordicwater.com Service och reservdelar Nordic Water Products AB Frykdalsbacken 3 SE Farsta Sverige Tel: Fax: info@nordicwater.com Benelux Nordic Water Benelux BV De Scheysloot GN Noordwijk The Netherlands Tel: Fax: info.nl@nordicwater.com Brasilien Nordic Water Brazil & Latam Rua Domingos Rodrigues, 341 cj.54 Lapa CEP: São Paulo - SP Brasilien Tel: info.br@nordicwater.com Kina Nordic Water Products (Beijing) Co., Ltd. Room 611, Interchina Commercial Building No. 33 Dengshikou Str. Dong Cheng District Beijing Kina Tel: Fax: info@nordicwater.com.cn Norge Nordic Water Products AB Drengsrudbekken Asker Norge Tel: Fax: info.no@nordicwater.com Spanien Nordic Water Tecnology Ibérica Plaça del Gas 4, 1-2, Sabadell Spain Tel: Fax: info.es@nordicwater.com Tyskland Nordic Water GmbH Hansemannstraße Neuss Tyskland Tel: Fax: info.de@nordicwater.com S1301-Sv-1506
