1 Humusavskiljning med sandfilter Mattias Feldthusen Tel: +46 (0) Mobile: +46 (0) Nordic Water Products AB Sisjö Kullegata Västra Frölunda Sverige Tel: +46 (0) Fax: +46 (0) Inledning Humusavskiljning med sandfilter -Focus på kontinuerliga kontaktfilter för bättre COD-reduktion - Hur mycket bättre? - Under vilka förutsättningar? - Vad är det som är bättre? - Behöver vi bättre COD-reduktion?

2 Innehåll Vad i huvudsak består det vi mäter i råvatten som COD av? Humus Vad leder detta till och vad kan vi förvänta oss framöver? DynaSand filterfunktion Kontinuerlig kontaktfiltrering Princip, fördelar och förväntningar COD-reduktion, exempel på resultat Vattenrening Syftet är att reducera patogena mikroorganismer turbiditet smak och lukt besvärande ämnen

3 Humus nedbrytningsprodukter från växter och djur (NOM), COD,TOC > olika komplexa föreningar Högmolekylära/lågmolekylära Hydrofoba/hydrofila Lätt nedbrytbara/svår nedbrytbara Färgen kan ofta reduceras, men COD halter på ca % blir ofta kvar efter kemisk fällning Humus ökad halt av humus leder till: Minskad effekt av UV, klor risk för passage av kemiska substanser Blockerar aktivt kol minskad kemisk barriär mindre skydd mot bekämpningsmedel och petrokemiska föroreningar snabbt utarmat (3-6 mån. drift) För kemisk barriärverkan krävs god avskiljning av humus!

4 Humus regionala skillnader Råvatten från Finland & Östra Sverige uppvisar ofta höga humushalter. Karta över humushalten mätt som TOC i sjöar i Fennoskandien (n Tot=4900 sjöar) Det regionala mönstret är relaterat till klimat, jordart och vegetationstyp. (SLU 1995) Humus - klimatförändringar Extremväder mer utlakning Högre medeltemp. algblommning Högre humushalter Färgtalen har stadigt ökat de senast åren!

5 Högre humushalter förväntas I mellersta Sverige och sydöstra Norge har ökning skett av humus sedan 1990-talet. Figur 2. Regionala humustrender mätt som TOC i sjöar i Fennoskandien. Sjöar i det skuggade området har haft en statistiskt signifikant ökning i humushalt Kontinuerlig filtrering - princip Inkommande Rejekt /tvättvatten Filtrat / utgående vatten Sandtvätt Mammutpump Vattenfördelararmar Sanden förflyttar sig nedåt, vatten flödar uppåt - enligt motströmsprincipen Dränering

6 Kontaktfiltrering Flockning och fällning sker i DynaSand filtret Ingen flockningskammare Dosering strax före DynaSand filter Mikroflockar Kontinuerlig kontaktfiltrering med DynaSand - en kompakt lösning Kontaktfiltrering med DynaSand är en kompakt lösning i förhållande till flockning och sedimentering = Dosering av aluminium- eller järnsalt

polymer oladdad Långa kedjor av molekyler som adsorberas på partiklarna och bildar

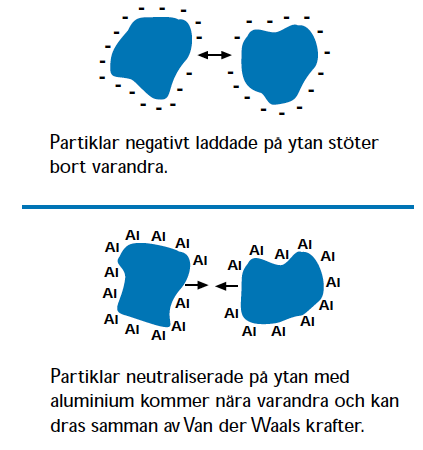

7 Flockning Metallsalter: Al Aluminiumsulfat / polyaluminiumklorid (PAC) Fe järnklorid Flockning med polymer Katjonisk polymer + Anjonisk polymer Nonjonisk polymer oladdad Långa kedjor av molekyler som adsorberas på partiklarna och bildar flockar antingen genom att överbrygga eller neutralisering av partiklarnas laddning

8 Kontinuerlig filtrering - fördelar En revolutionerande separationsteknik i form av kontinuerlig kontaktfiltrering. Enkel funktion utan rörliga delar. Bara luft tillsätts mammutpumpen. DynaSand filtret är mycket tillförlitligt med mycket litet underhåll. En kompakt installation. Inget avbrott för backspolning. Högre kapacitet per ytenhet. Kontinuerligt flöde av spolvatten. Inget shockflöde till splvattenbehandlingen. Inget första filtrat. Alltid lika hög kvalitet på utgående vatten. Möjlighet till intermittent tvättning, för ytterligare lägre energiförbrukning och lägre vattenförbrukning

Ytvatten - kontaktfiltrering Reduktion med kontinuerlig kontaktfiltrering: Råvatten Filtrat från DynaSand Turbiditet: 0,5-15 NTU (60 NTU) 0,1 0,3 NTU Färg [mg Pt/l]: upp till 500 < 5 Al-rest: < 0,1

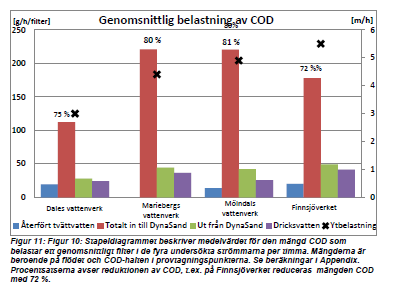

9 Ytvatten - kontaktfiltrering Reduktion med kontinuerlig kontaktfiltrering: Råvatten Filtrat från DynaSand Turbiditet: 0,5-15 NTU (60 NTU) 0,1 0,3 NTU Färg [mg Pt/l]: upp till 500 < 5 Al-rest: < 0,1 mg/l Ytbelastning: 4-10 m/tim Sandfraktion: 0,9-1,2 eller (1,2-2,0 mm) Filterbäddhöjd: ~ 2 m Oftast mycket lägre doseringsbehov än vid konventionell kemisk fällning och flockning COD-reduktion typiska värden Kontaktfiltrering är temperaturkänslig - kort kontakttid!

Var sker reduktion av COD i vattenverk 2013-11-01 19 Funderingar och

10 Var sker reduktion av COD i vattenverk Funderingar och frågor? Tack för uppmärksamheten! Mattias Feldthusen
