1 24 April 2017 Stilmas Group

Transkript

1 1

2 2 Vad ska filtreras? Många undrar varför kranvatten ska filtreras, det är ju rent! - Det smakar gott,,,,, varför då - Vi har druckit detta i 50 år,,,,,vad har hänt på 50 år

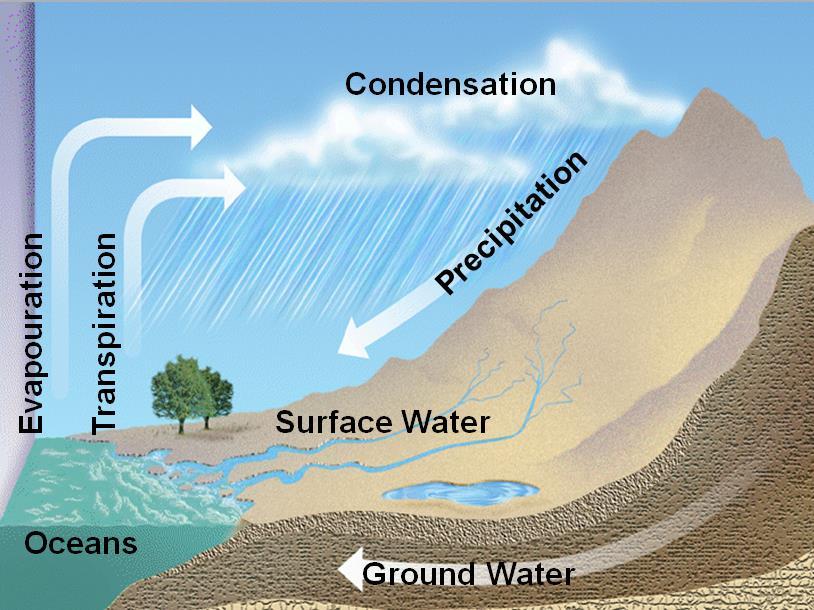

3 3 Kvalitet Vart Vattnet kommer ifrån och hur den har förbehandlats i vattenverk Brunnsvatten, små samhällen Ytvatten, till exempel. Gotlänsk Vatten, Vatten, små samhällen Borrad brunn vatten, till exempel. Bräckt vatten, industriell Salt, industriell Allt vatten har sina fördelar och nackdelar. Ytvatten innehåller vissa salter, men andra har de humus och vegetation. Borrade brunnar är mycket salter, kalk, fluorider, arsenik och andra salter och metaller.

4 4 Inkommande vatten Dricksvatten måste användas som (ren)vatten för ett renat vattengenereringssystem ska fungera. I många länder i världen dricker man vatten från en ytvattenkälla (flod / sjöar etc.) och kan innehålla fina och flera partiklar Dricksvatten Bra vatten för omvänd osmos system, RO SDI-nivåer måste kontrolleras av kunden ALLTID

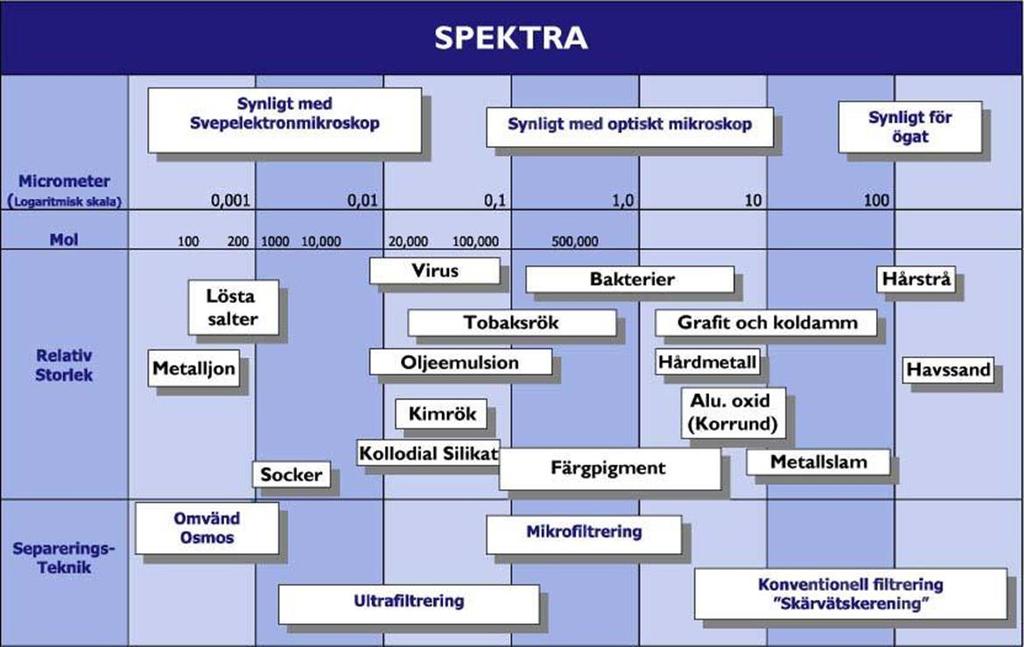

5 5 Filtering Spektra

6 6 4 olika membrantyper Hamogena membran, älsta modellen, svampig struktur och dålig avskiljning Asymetriska membran, liknande ett UF membran Komposit membran, dagens membran Dynamiska membran, gjord av delar av jonbytare,

7 7 Membran Filtrering WATER MONOVALENT IONS MULTIVALENT IONS VIRUSES BACTERIA SUSPENDED SOLIDS UF WATER MONOVALENT IONS MULTIVALENT IONS VIRUSES BACTERIA SUSPENDED SOLIDS RO

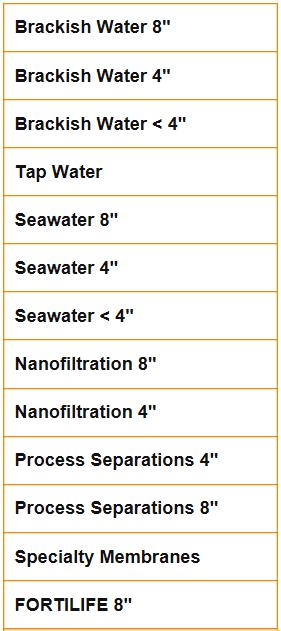

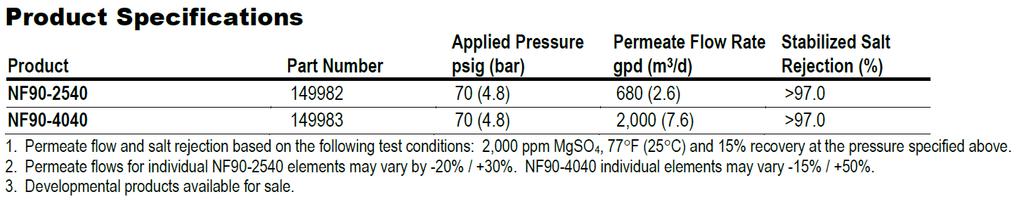

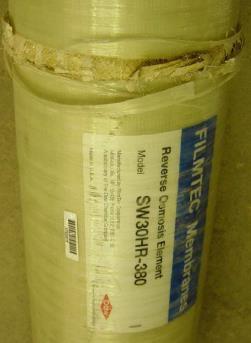

8 8 RO Membran Clean Utility Technology AB

9 9 RO membran Sedan ca Demineraliserings processen för farmaceutiska tillämpningar Dubbelstegs process som krävs för att uppnå kvalitetsmål Polyamide (polyamide thin-film composite membrane) Polysylfone används ej idag Eliminerar / minskar TOC Bakterier Mineralsalter Ingen gaslagring (CO2 / O2) Föroreningar av systemen möjliga Mycket brett användningsområde

10 10 Vatten kvalitet Rouging,avkalkning, en framstående exempel på ett verktyg för underhåll av vatten krävs. Orsaken till metallrör I problem vattenförsörjning? CO2 i vatten galvaniska spänningar

11 11 Hur lyckas man? Förfilter Partikel uppsamlande - Djupfilter som Spunnet, Rullat, Sprutgjutet eller lindat. - Plisserat filter Mikrofiber som Djupmedia eller kombination av mikrofiber/membran. Kolfilter Adsorbering av Klor, smak, lukt, humus & tungmetaller - Granulerat - Impregnerad duk - Kolblock

12 12 Djupfilter typ Kontaminering fångas upp genom hela mediet. Tortuous flödes mönster Bred partikel fördelning Passar bra att avskilja icke fasta partiklar

13 13 Typer av Djupfilter

14 14 Plisserat filter Typer: Sprutgjutet Media (Polypropylene, Polyester) Våt lagt Media (Micro-fiberglass) Membran (PES, PVDF, Nylon, PTFE..) Fördel: Ger mycket större filteryta Klarar mycket högre flöden Avskiljning mer kontrollerad

15 15 Ytfiltering Kontaminant fångas på ytan av mediet. Ytan maximeras med hjälp av plissering. Höga flödes egenskaper. Ökar smuts/partikel kapacitet Minimiserar tryck fall.

16 16 Kolfilter

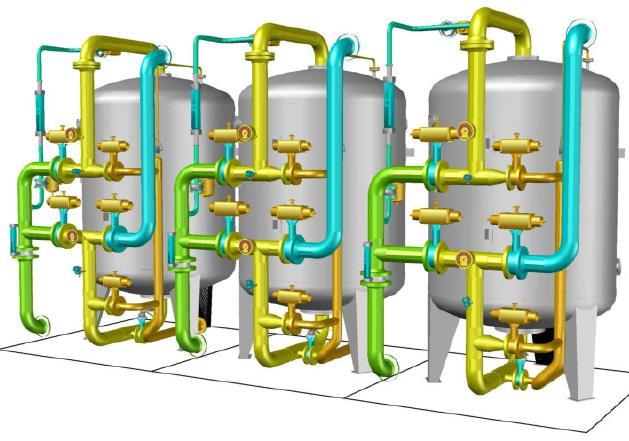

17 17 Avhärdning? Jonbytare eller Membran teknik, UF, Nano filter

18 18 Silt Density Index? Inkommande vatten är höga i organiska och / eller kolloidala kiseldioxid. Den möjliga föroreningseffekten av dessa mäts normalt som Silt Density Index (SDI). RO-system behöver SDI <3 Användning av konventionellt förbehandlingsmål SDI 3 (nominellt) Användning av ultrafiltrering sant SDI 1 (absolut)

19 19 SDI Mätning Proceeding: To measure the time for the filling of a 500 ml volumetric flask To repeat this procedure after 15 minutes To calculate the filling time according to the following formula: SDI = t i ( 1 - ) 100 t f 15 t i t f Filling time at the beginning Filling time after 15 minutes

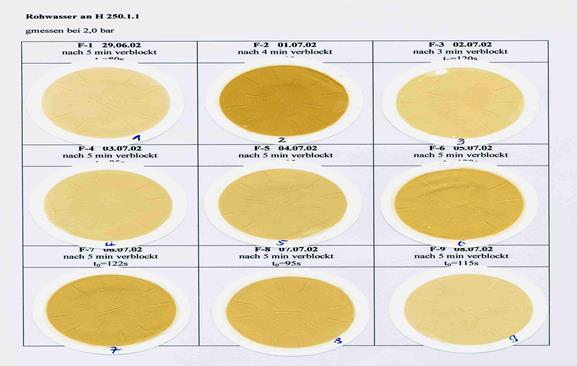

20 20 SDI test (Asien)

21 21 Kostnader vs SDI<1 Hur mycket kostar förfilter / Kolfilter? Kan man sänka concentratet om SDI är bättre än 3? Högre eller lägre avskiljning? Kan man ha mindre underhåll och tvättar (hetvatten eller Kem)? membranen bättre eller sämre med anledning till BIOFILM eller bakterie tillväxt? Hur mycket vill man invenstera på RO membran under en 10 års tid?

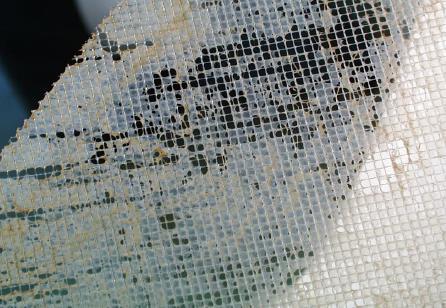

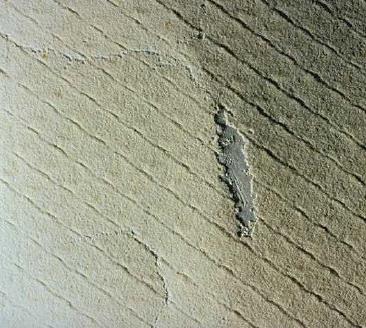

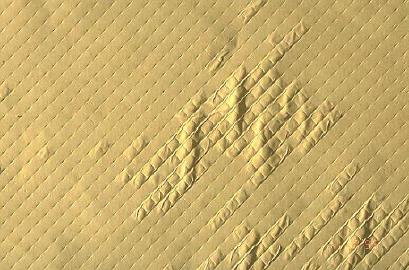

22 22 Vad blir resultatet Järn utfällning Kalk utfällning Biofilm Tryckstötar Mekanisk fel

23 23 Kisel vad är detta?

24 24 Kisel i inkommande

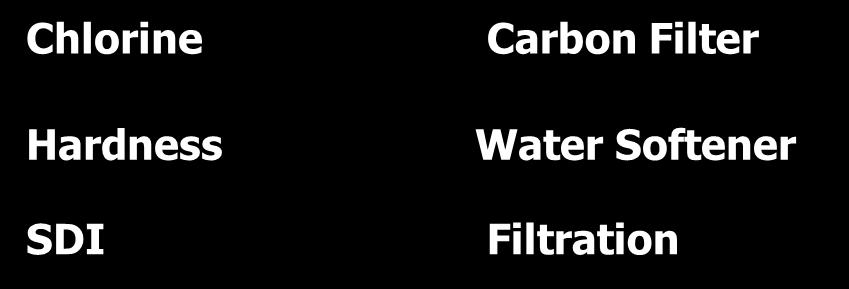

25 25 Livslängd RO

26 26 Membran avskiljning Microfiltration Membran - Bakterier - Bacteriophages - Latex beads - ISO (AC Fine) Test Dust ** Avskiljnings egenskaperna korrelerade (en variabel används för att förutsäga den andra) mot bubbelpunkt test.

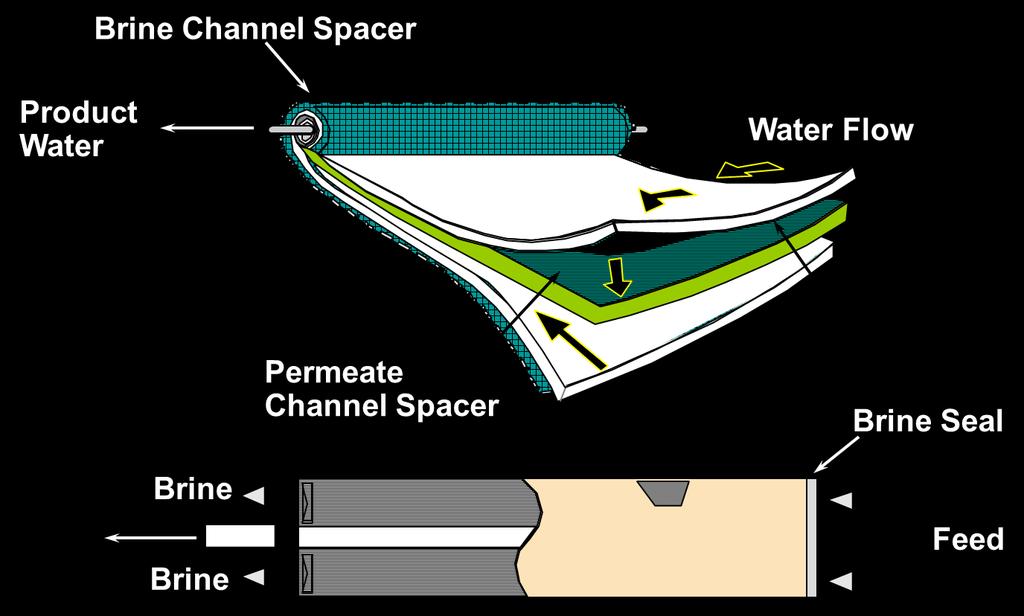

27 27 Konstruktion

28 28 Funktion RO-membrane Pressure RO-membrane Osmotic pressure Salt solution A B Pure Water Salt solution A B Pure Water

29 29 Princip 100 % 10% 10% Rejekt RO??

30 30 RO

31 31 RO

32 32 RO

33 33 RO

34 34

35 35 RO

36 36 RO

37 37 Dubbel RO

38 38 Dubbel RO/UF

39 39 Koncentrerad polarisation? Avvisade salter Fångade på membranytan bildar ett gelskikt

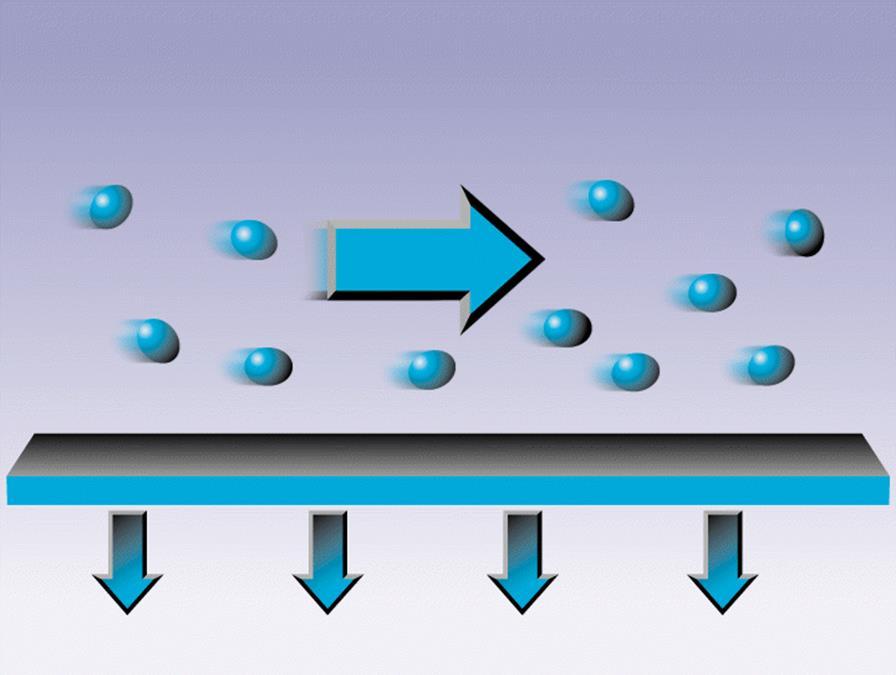

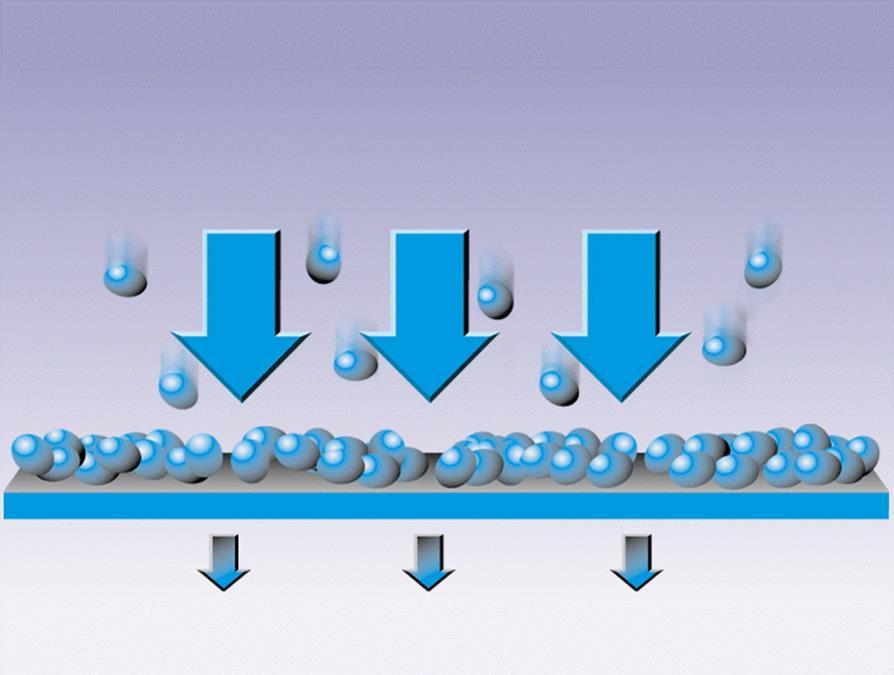

40 40 Flödes riktning

41 41 Full fit Design

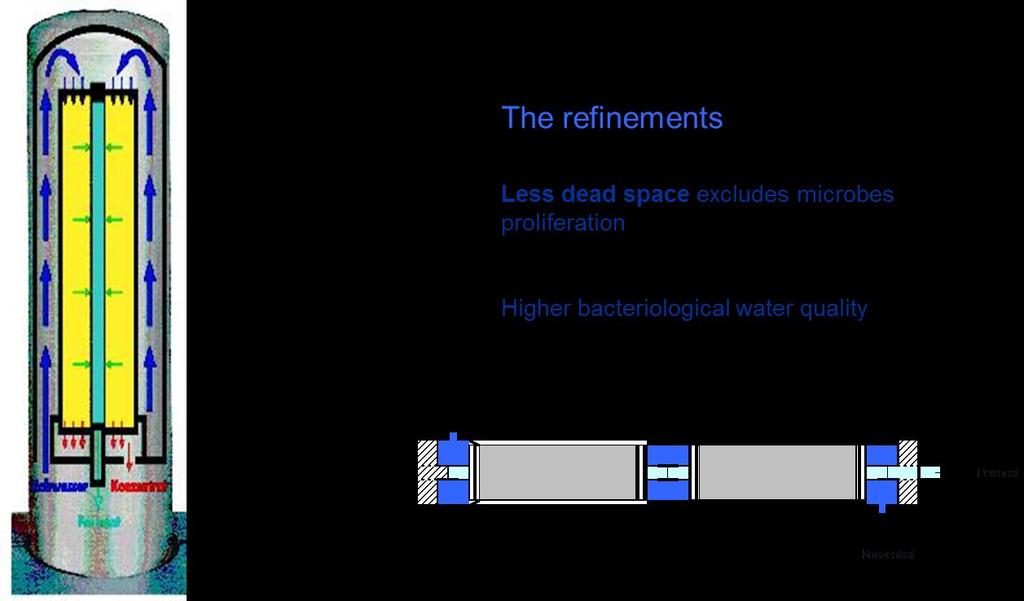

42 42 High flow design

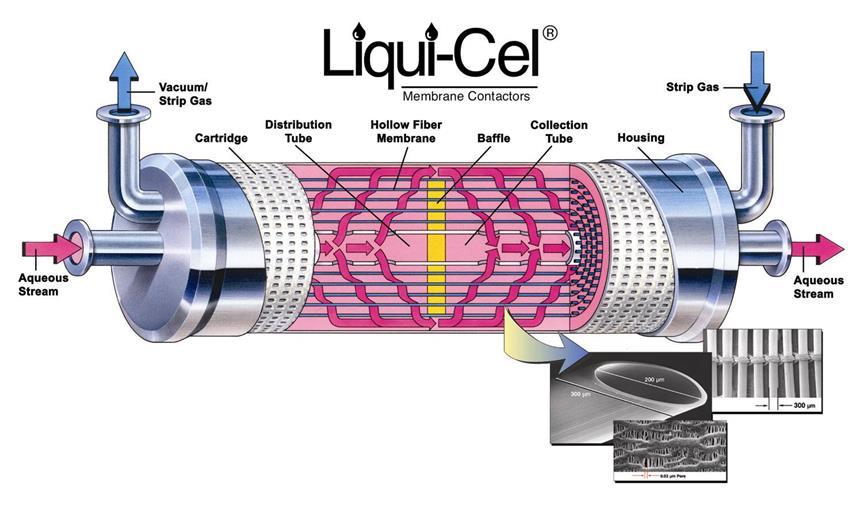

43 43 Avgassning?

44 44 TCO

45 45 Tack för visat intresse!
