1 skivfilter hög kapacitet på liten yta

2 överlägsna filtreringsprestanda DynaDisc-filter från Nordic Water ger överslägsna prestanda vid flera tillämpningar såsom framställning av dricksvatten och vatten för industriella applikationer samt vid avloppsrening och vattenåteranvändning. 2

3 Råvatten Råvattnet förfiltreras i DynaDisc-filtret innan det poleras i Nordic Waters DynaSand-filter. Partiklar avskiljs och koncentreras i en lamellseparator från Nordic Water. Detta minskar mängden rejektvatten till ett absolut minimum. p DynaSand DynaDisc Lamella Processvatten Ett DynaDisc-filter kombinerat med ett DynaSand-filter ger den högeffektiva finfiltrering som önskas i flera olika slags applikationer. p DynaSand DynaDisc 3

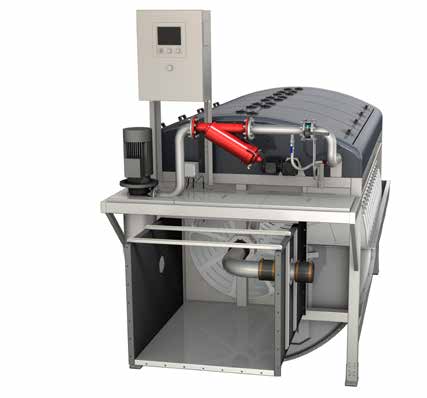

4 överlägsen konstruktion pålitlig funktion DynaDisc-filtret kombinerar intelligent konstruktion och modern teknologi för att ge klara fördelar när det gäller filtreringstillämpningar. Den unika konstruktionen gör filtret ytterst pålitligt - dag efter dag, år efter år. Filterkassetterna kan enkelt bytas med minimalt driftsavbrott. Varje skiva sammansätts av 8-10 filterkassetter. Kassetterna tas enkelt ut genom att lossa en mutter. Den nya kassetten sätts in genom att den träs över staven och fästs med muttern. Filtret förses med en inloppsränna som ansluts till råvattenkanalen när filtret installeras i en betongbassäng. Vattnet går med självtryck in filtertrumman och vidare genom filterduken. 4

5 Nordic Water DynaDisc-filter finns installerade runt om i världen inom många olika tillämpningar sedan Skivfiltrets rotation drivs av en vinkelkuggväxelmotor som via en kolfiberarmerad tandrem driver på trummans periferi. Backspolningssystemet med rörligt spritsrör och den inbyggda nivåtanken är några av de specifika konstruktionsdetaljer som gör Nordic Water DynaDisc till ett pålitligt filter som kräver minimalt underhåll. 5

6 kompletta system enklare installationer För att kunna uppfylla kraven på lösningar för vatten- och avloppsvattenrening från kommun och industri har vi utvecklat kompletta paketlösningar baserade på vårt kunnande och eget sortiment. Dessa väl beprövade lösningar svarar mot stränga krav samtidigt som vattenåtervinningen ökar, och du som kund slipper avsätta resurser och kostnader till detaljplanering och får en helhetslösning. Vi gör det åt dig! 6

7 Fördelar Den patenterade filterkassetten: Färre delar DynaDisc från Nordic Water har 8 eller 10 kassetter per skiva, vilket är flera gånger färre än hos skivfilter från andra tillverkare. Det innebär snabbare utbyte och lägre vikt. Filterduken fästs direkt på kassetten - minskar längden på förseglingen till ett minimum. Låg vikt gör det möjligt att installera upp till 35 st diskar med 2,4 m diameter i en och samma enhet, vilket ger upp till 195 m 2 effektiv filteryta. Kraftig kassett medger hög belastning på filterduken vilket förlänger livslängden. Nivåtanken: Integrerad nivåtank ger en lång överloppsränna för filtratet vilket minskar fluktuationerna vid olika vattenflöden. Filtratet i nivåtanken används för backspolning risken för flockbildning minskar jämför med när backspolningsvattnet tas från en avsevärt större betongtank. Kemiska lösningar för rengöring av filterduken hamnar i nivåtanken, vilket minimerar korrosion i betongen. Intelligent konstruktion effektiv filtrering DynaDisc-filtret, som är ett roterande skivfilter, arbetar med filtrering med ett filtermedia tillverkat av vävd polyesterduk med distinkta filteröppningar ner till 10 mikrons storlek. Konstruktionen ger hög effektivitet, stort flöde och har litet utrymmesbehov. Så här fungerar det Vattnet som ska filtreras leds in i filtertrumman och flödar med gravitation in i filterskivorna genom öppningar i trumman och passerar genom filterduken. Partiklar separeras och ansamlas på filterdukens insida. När vattennivån inuti filtrets trumma ökar till en förinställd nivå börjar trumman rotera och backspolningen av filterduken initieras. Backspolningens dysor avlägsnar de ansamlade partiklarna till rejekt-rännan inuti filtret. Rejektet går sedan ut via rejektröret med självfall. Skivorna är nedsänkta i vattnet till cirka 65 % och vattennivån för filtratet bibehålls av en nivåtank. Filtreringstillämpningar Den mångsidiga konstruktionen gör en mängd olika vattenreningstillämpningar möjliga. DynaDisc-filtret kan användas för: polering av avloppsvatten råvattenfiltrering återanvändning av vatten filtrering av vatten för industri förfiltrering före sandfilter vattenrening inom papper och massa vattenrening inom fiskodling Två versioner, en metod Nordic Water DynaDisc-filter finns som fristående enhet med filterskivor i en tank av rostfritt stål och som en version för installation i betongbassäng. De två versionerna har samma konstruktion vad gäller drivningssystem, backspolningssystem, nivåtank, filterkassetter osv. Den effektiva filterytan kan uppgå till 195 m 2 /filter. 7

8 Lita på oss när det gäller sedimenterings- och filtreringslösningar Som pionjärer inom lamellavskiljning, kontinuerlig sandfiltrering och mikrosilning är Nordic Water en ledande leverantör av beprövade filtreringslösningar till vatten- och avloppsreningsbranscherna. Genom intelligent konstruktionsarbete och avancerad teknologi ger våra komponent- och paketlösningar pålitlig filtrering och överlägsen separation som uppfyller eller överstiger behoven i era tillämpningar. Andra produkter från Nordic Water: DynaSand Sandfilter DynaDrum trumfilter Lamella lamellseparatorer Zickert slamskrapor och bassängutrustning Meva galler och utrustning för rensgodshantering Sobye TD bandfilter Nordic Water Products AB. Med ensamrätt. DynaDisc är ett varumärke som tillhör Nordic Water Products i flera länder i världen. DynaDisc marknadsförs som SuperDisc i USA och Kanada. Nordic Water Products förbehåller sig rätten att ändra i produktspecifikationer eller konstruktioner när som helst utan föregående meddelande. Sverige Huvudkontor Nordic Water Products AB Sisjö Kullegata Västra Frölunda Tel: Fax: info@nordicwater.com Tillverkning, Service och reservdelar Nordic Water Products AB Bruksallén Klippan Tel: Fax: info@nordicwater.com Benelux Nordic Water Benelux BV De Scheysloot GN Noordwijk The Netherlands Tel: Fax: info.nl@nordicwater.com Brasilien Nordic Water Brazil & Latam Rua Domingos Rodrigues, 341 cj.54 Lapa CEP: São Paulo - SP Brasilien Tel: info.br@nordicwater.com Kina Nordic Water Products (Beijing) Co., Ltd Room 611, Interchina Commercial Building No. 33 Dengshikou Str. Dong Cheng District CN Beijing Kina Tel: Fax: info@nordicwater.com.cn Norge Nordic Water Products AB Drengsrudbekken Asker Norge Tel: Fax: info.no@nordicwater.com Spanien Nordic Water Tecnology Ibérica Plaça del Gas 4, 1-2, Sabadell Spain Tel: Fax: info.es@nordicwater.com Tyskland Nordic Water GmbH Hansemannstraße Neuss Tyskland Tel: Fax: info.de@nordicwater.com S1401-Sv-1506
