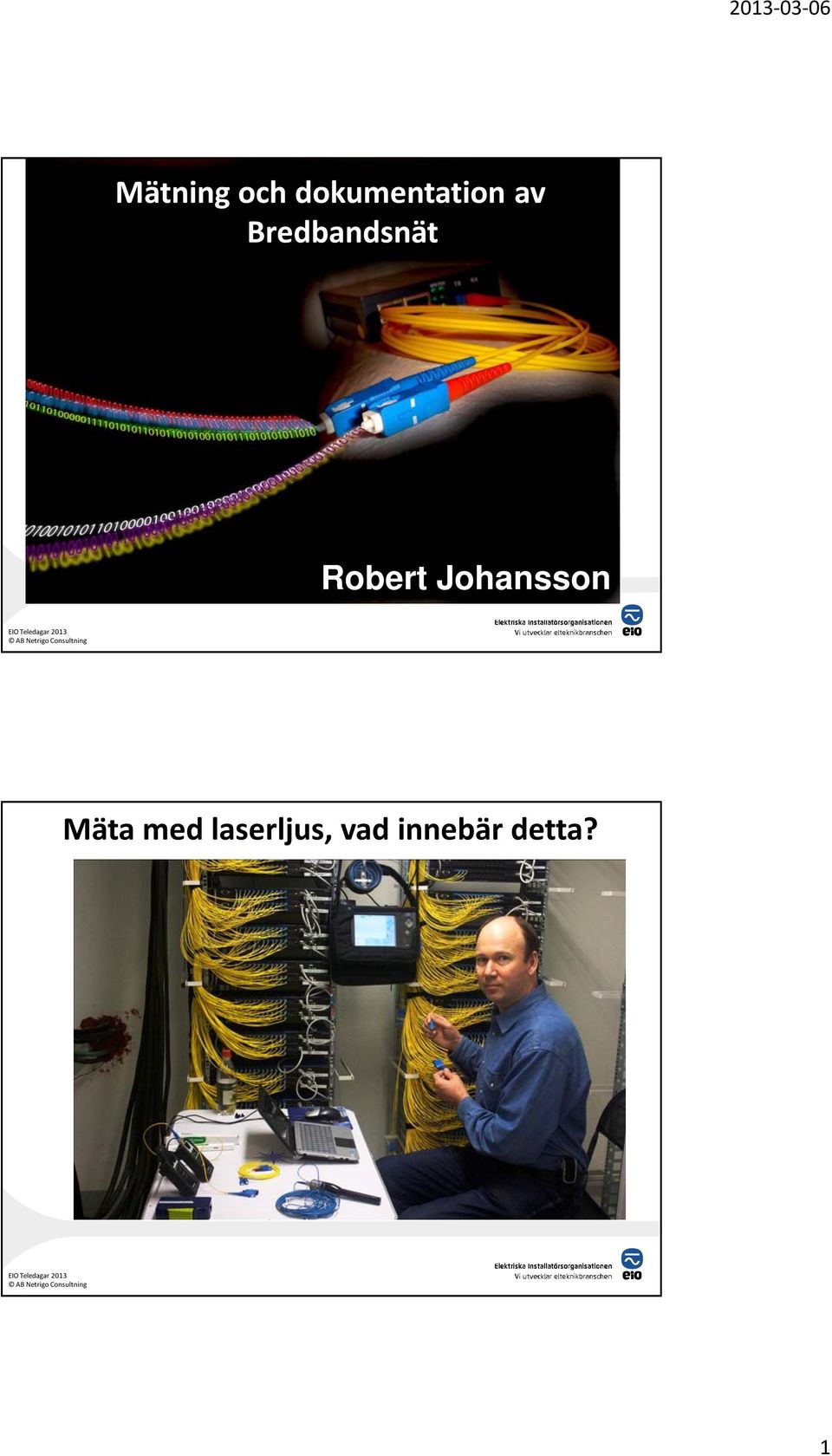

1 Mätning och dokumentation av Bredbandsnät Robert Johansson Robert Johansson Mäta med laserljus, vad innebär detta? 1

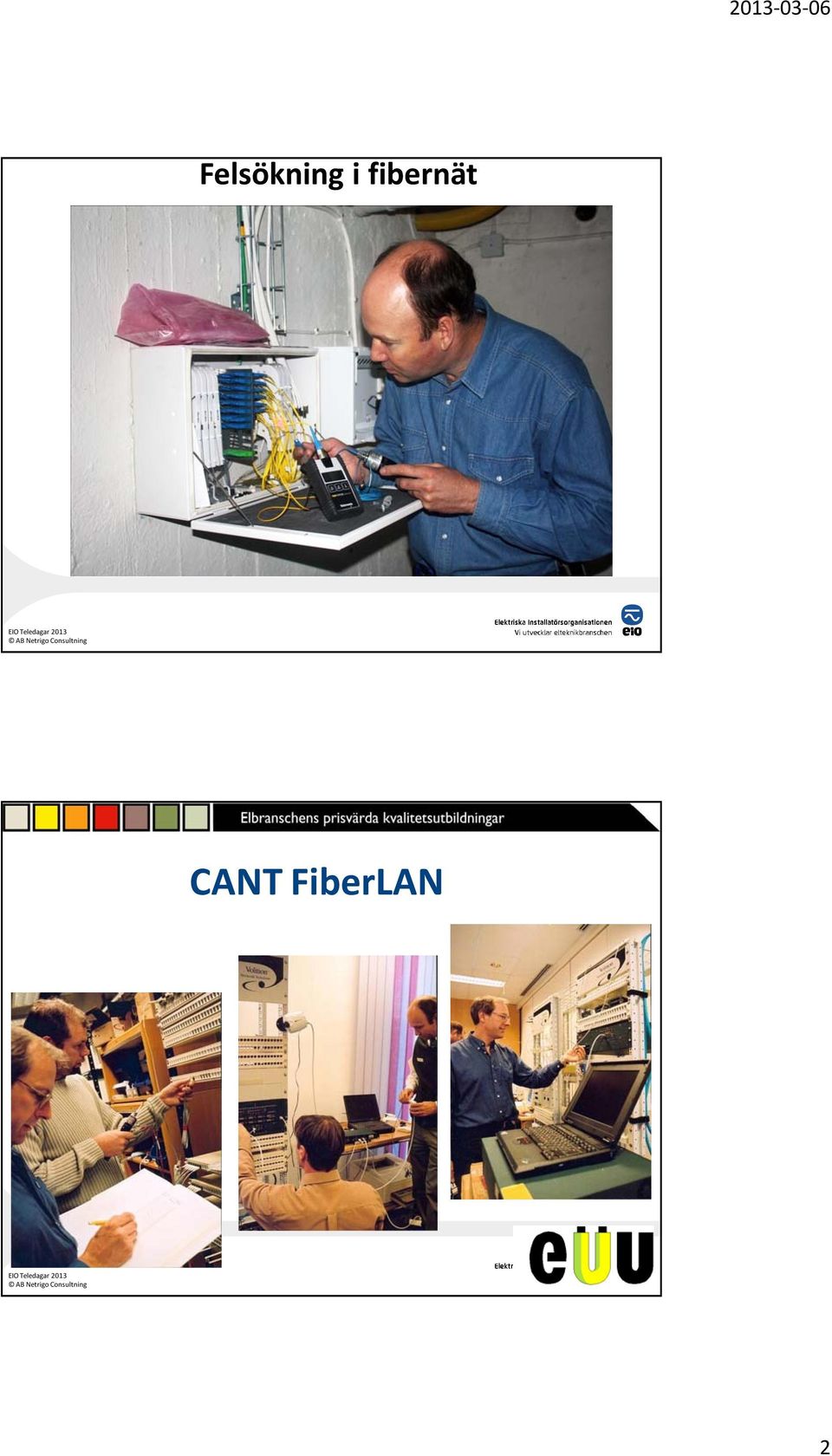

2 Felsökning i fibernät CANT FiberLAN 2

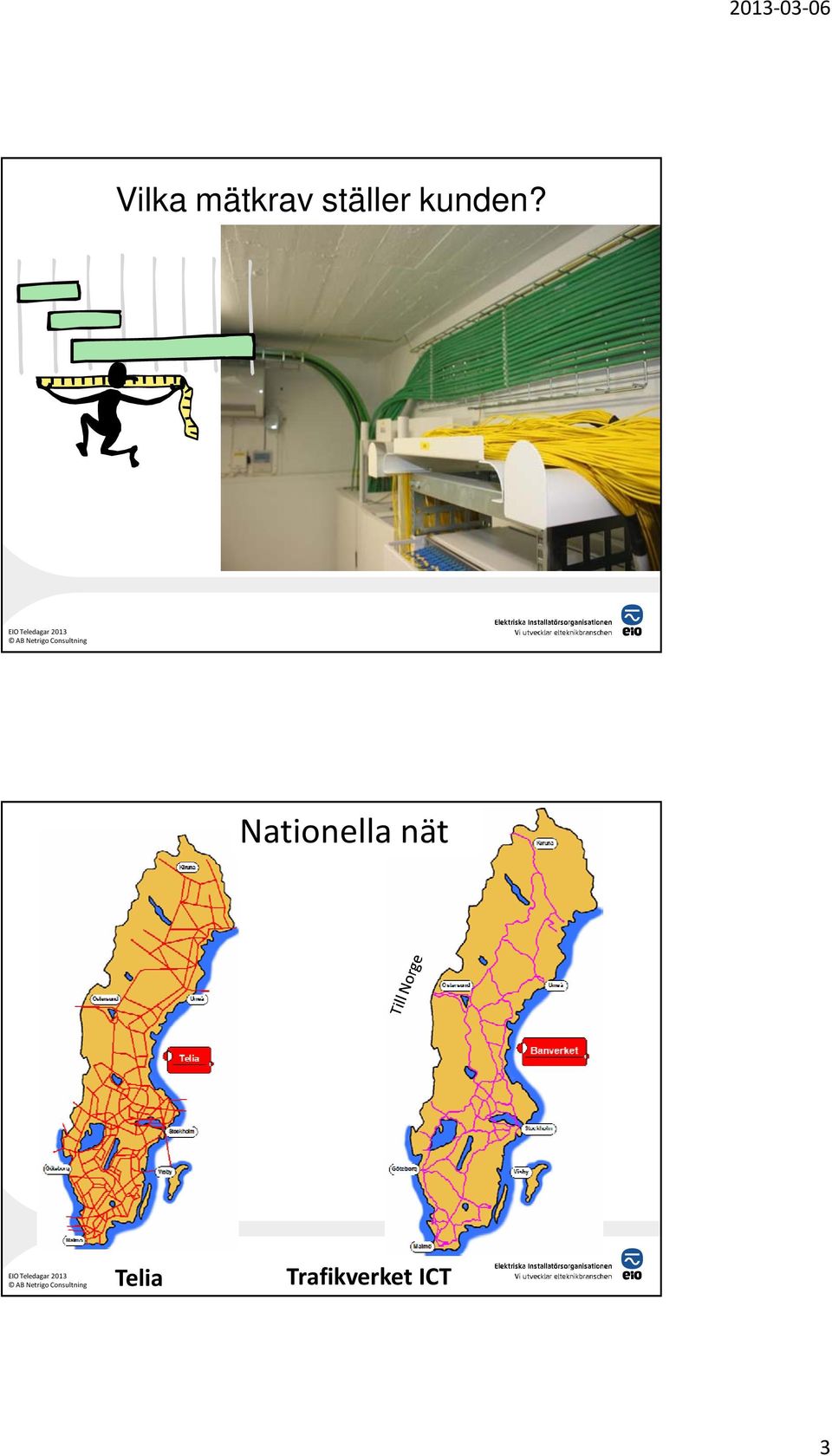

3 Vilka mätkrav ställer kunden? Nationella nät Telia Trafikverket ICT 3

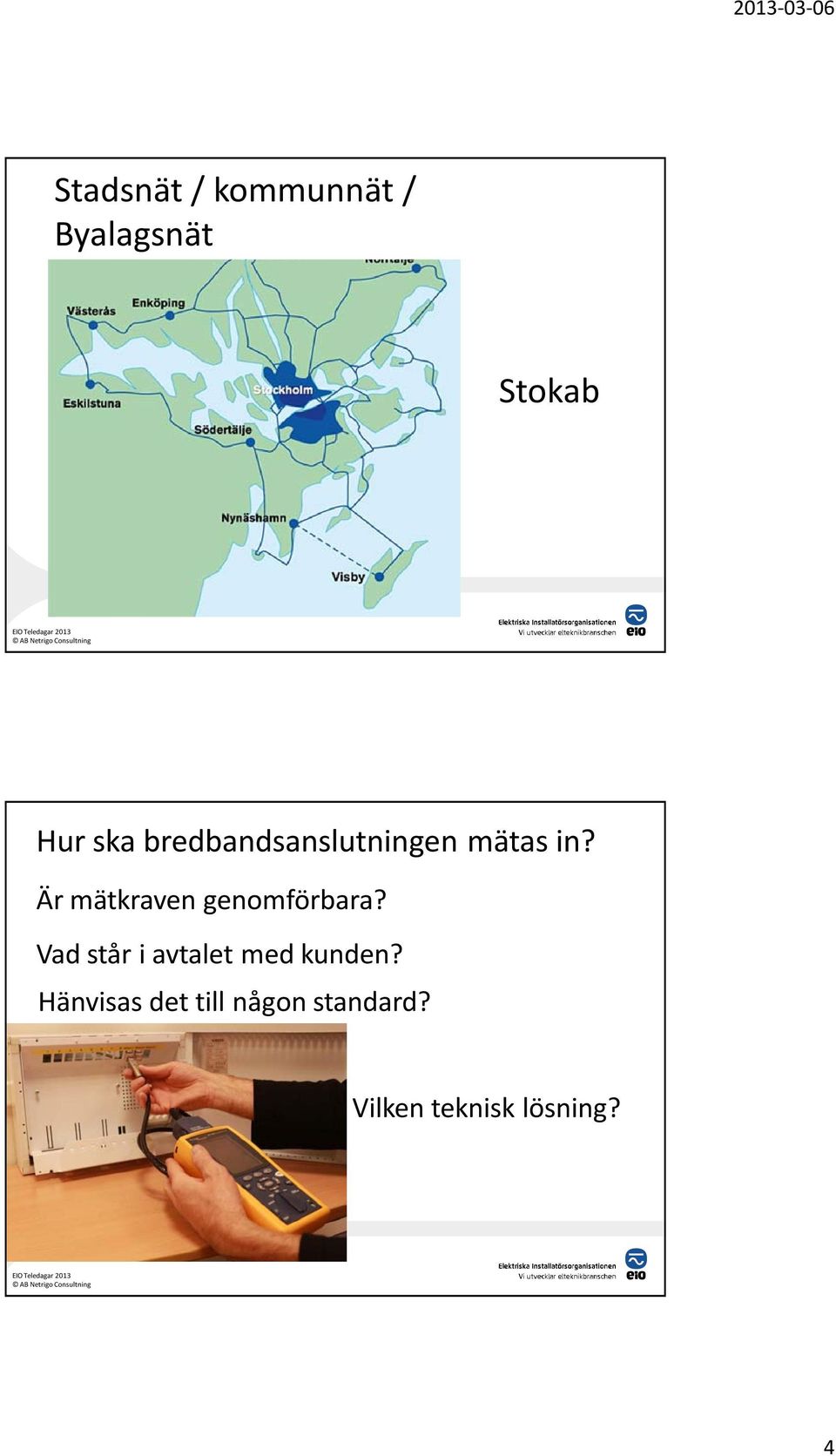

4 Stadsnät / kommunnät / Byalagsnät Stokab Hur ska bredbandsanslutningen mätas in? Är mätkraven genomförbara? Vad står i avtalet med kunden? Hänvisas det till någon standard? Vilken teknisk lösning? 4

5 Ställ in rätt mätstandard, länktyp och länkklass TIA/EIA 568B ISO EN Fiber ink. Switch Fastighetsnät kat 6 FTTB: Lägenhet Patchkabel Uttag Nätverkskort 5

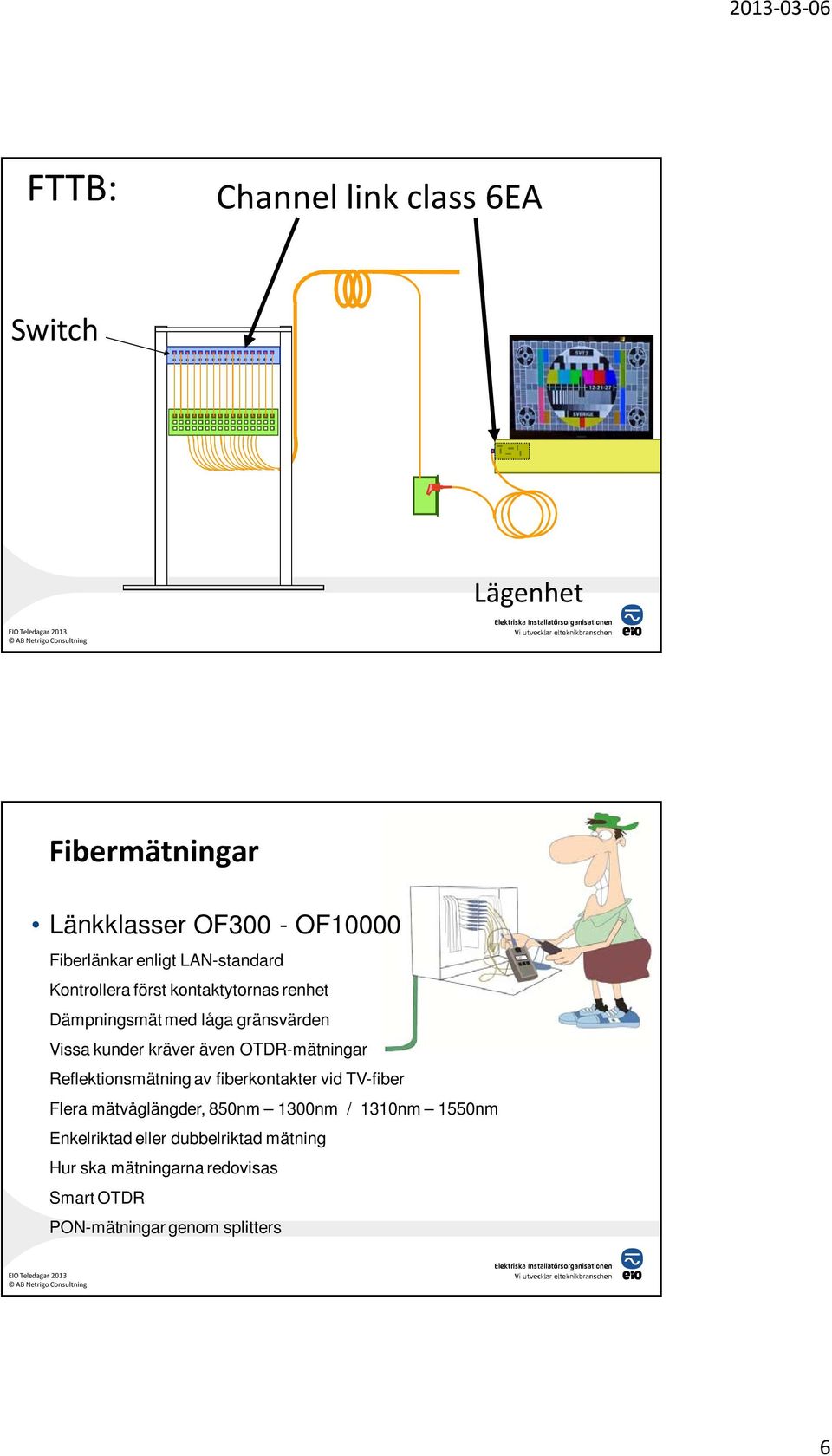

6 FTTB: Channel link class 6EA Switch Lägenhet Fibermätningar Länkklasser OF300 - OF10000 Fiberlänkar enligt LAN-standard Kontrollera först kontaktytornas renhet Dämpningsmät med låga gränsvärden Vissa kunder kräver även OTDR-mätningar Reflektionsmätning av fiberkontakter vid TV-fiber Flera mätvåglängder, 850nm 1300nm / 1310nm 1550nm Enkelriktad eller dubbelriktad mätning Hur ska mätningarna redovisas Smart OTDR PON-mätningar genom splitters 6

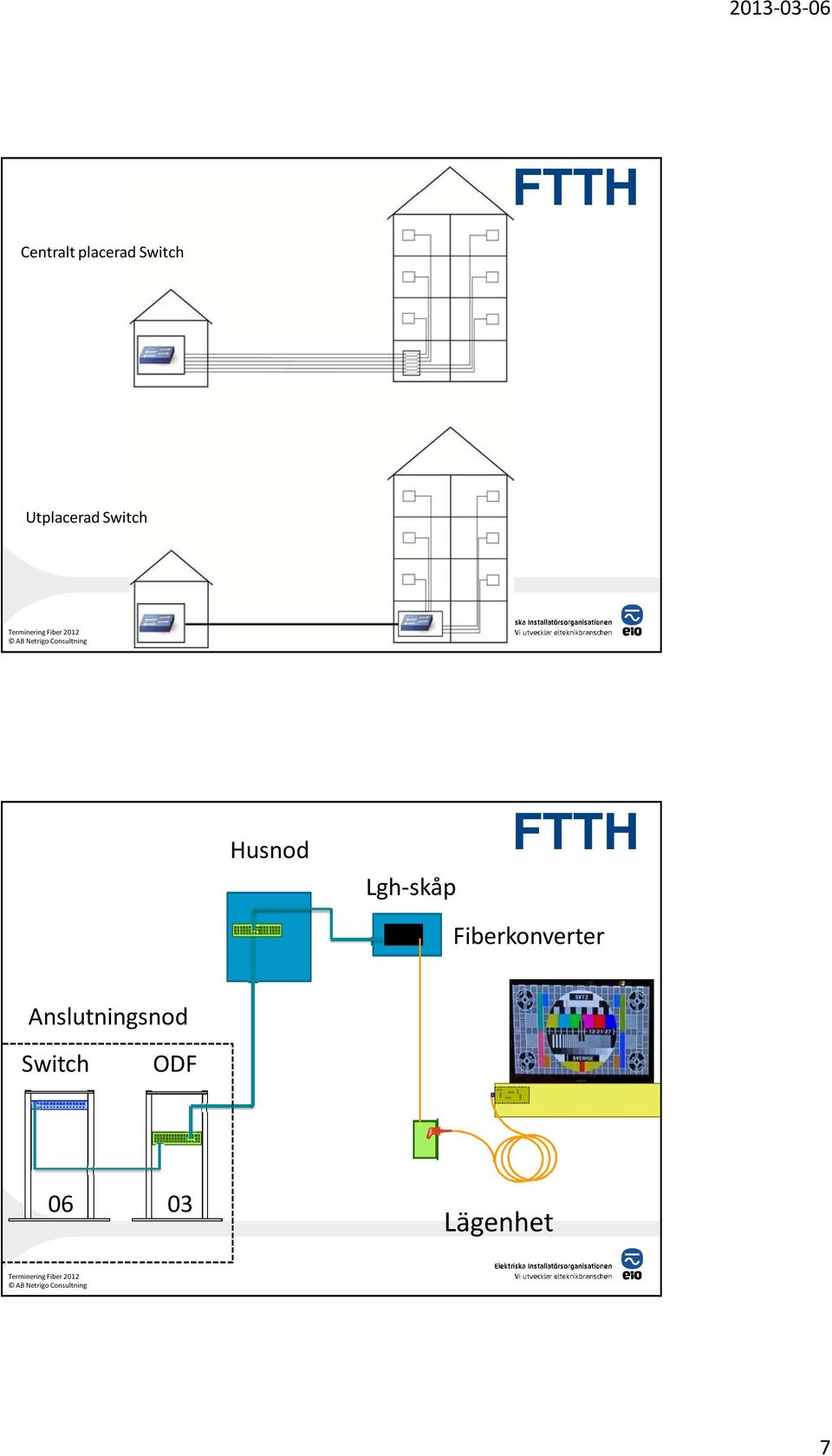

7 FTTH Centralt placerad Switch Utplacerad Switch Terminering Fiber 2012 Husnod Lgh skåp FTTH Fiberkonverter Anslutningsnod Switch ODF Lägenhet Terminering Fiber

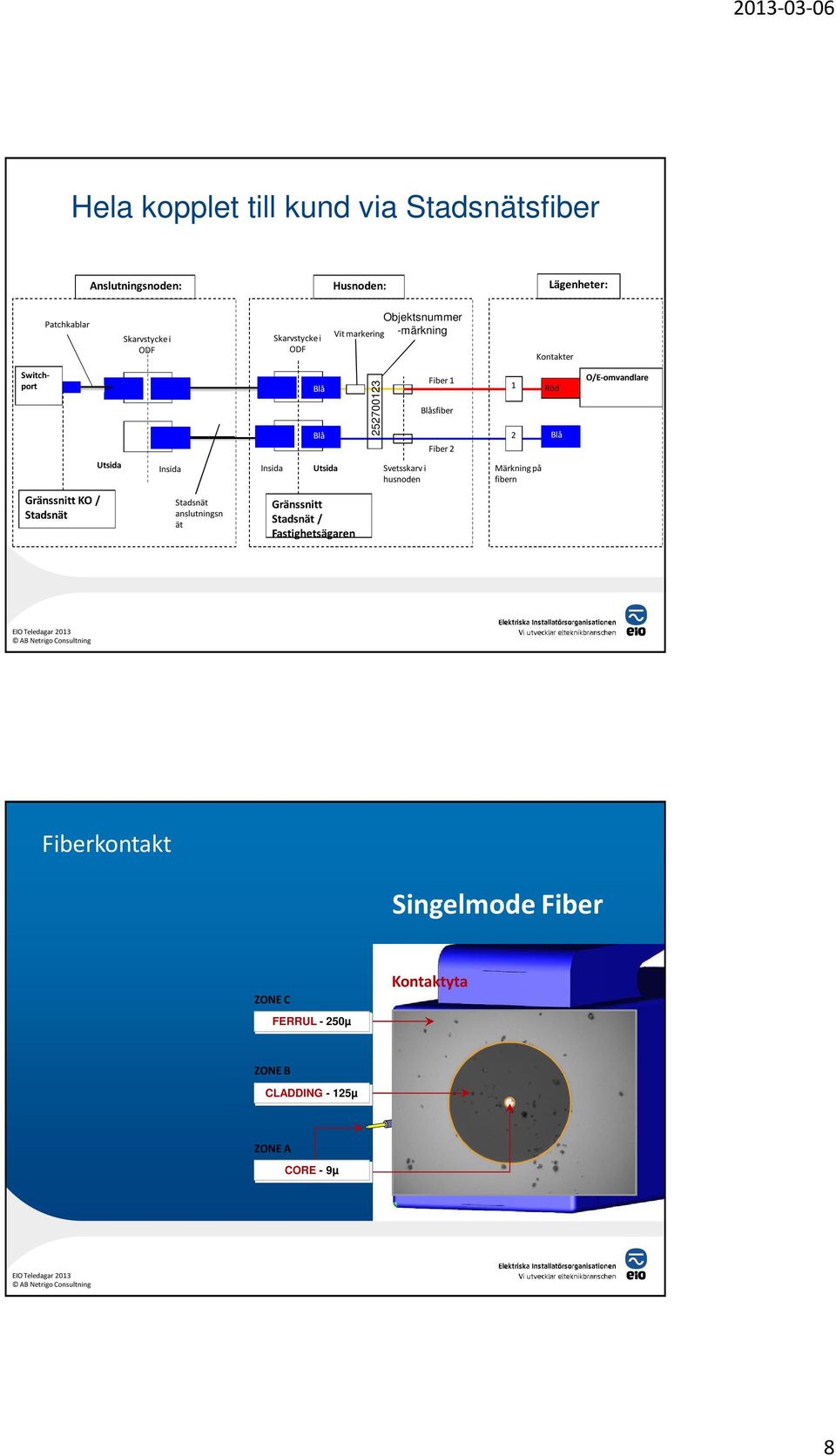

8 Hela kopplet till kund via Stadsnätsfiber Anslutningsnoden: Husnoden: Lägenheter: Patchkablar Skarvstycke i ODF Skarvstycke i ODF Objektsnummer Vit markering -märkning Kontakter Switchport Blå Blå Fiber 1 Blåsfiber Fiber Röd Blå O/E omvandlare Utsida Insida Insida Utsida Svetsskarv i husnoden Märkning på fibern Gränssnitt KO / Stadsnät Stadsnät anslutningsn ät Gränssnitt Stadsnät / Fastighetsägaren Fiberkontakt Singelmode Fiber ZONE C FERRUL - 250µ Kontaktyta ZONE B CLADDING - 125µ ZONE A CORE -9µ 8

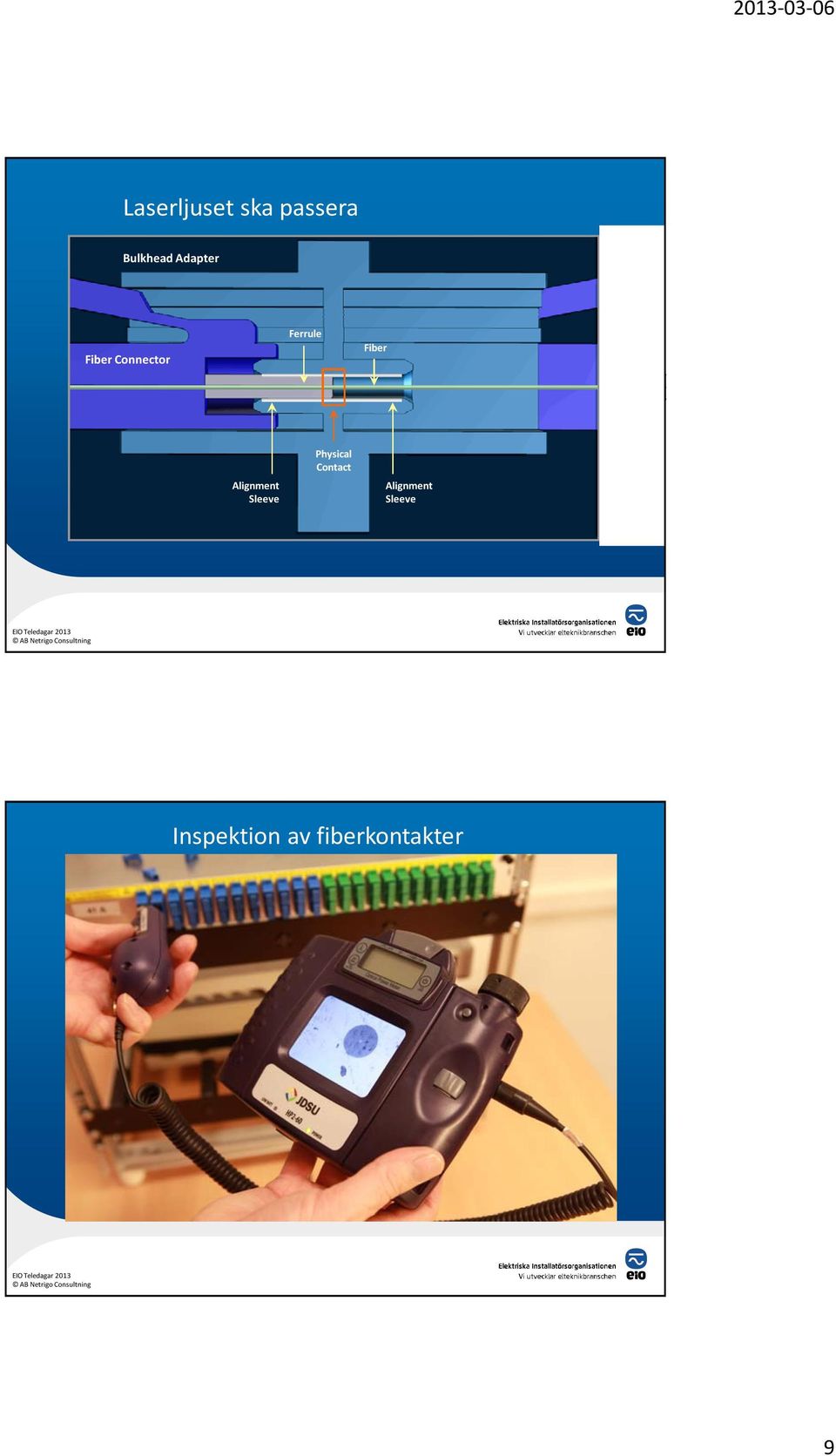

9 Laserljuset ska passera Bulkhead Adapter Fiber Connector Ferrule Fiber Alignment Sleeve Physical Contact Alignment Sleeve Inspektion av fiberkontakter 9

10 Hur det kan se ut i fibernäten Singelmod Multimod Kontaktytor Luftgap Physical Contact PC 10

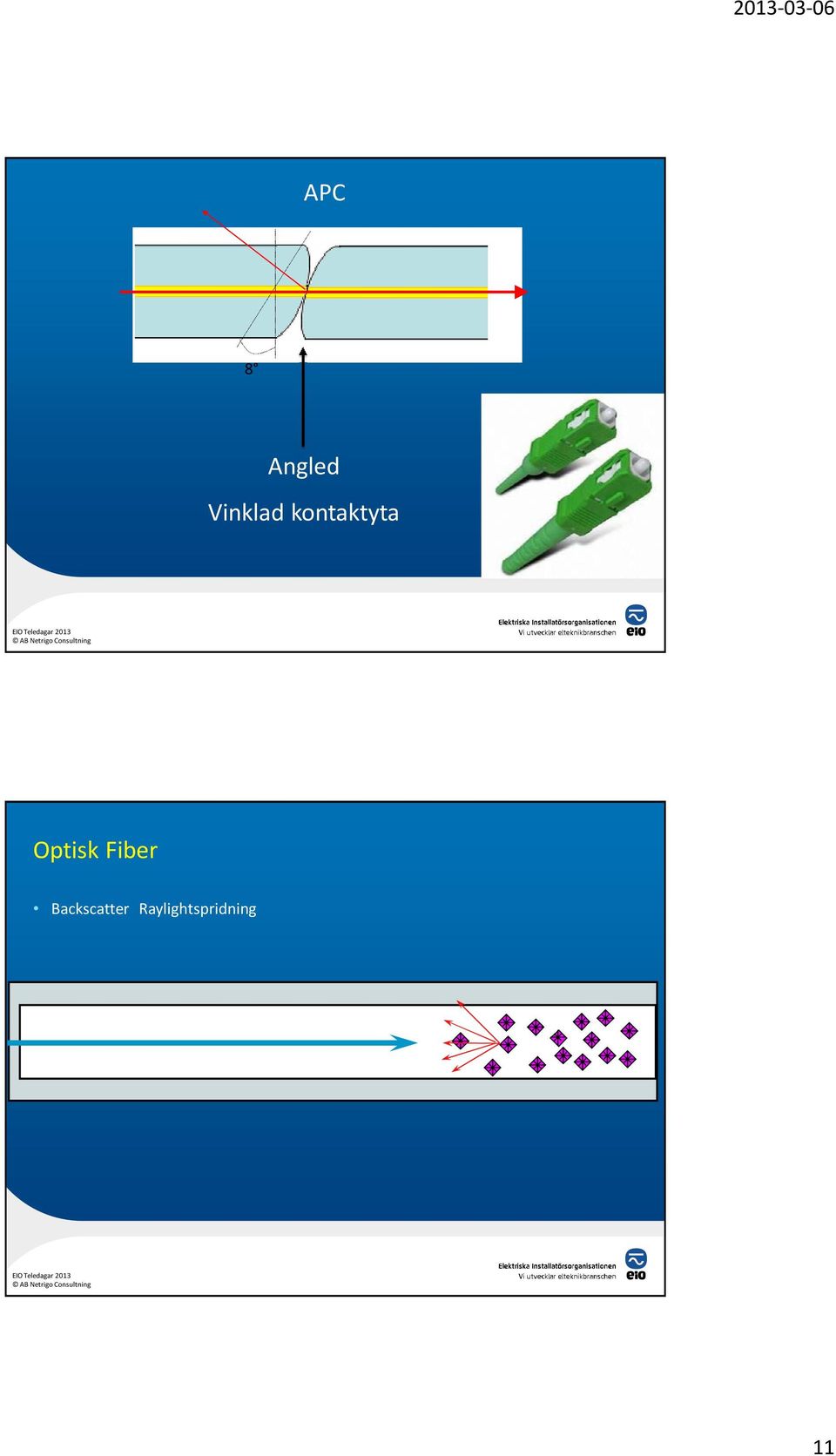

11 APC 8 Angled Vinklad kontaktyta Optisk Fiber Backscatter Raylightspridning 11

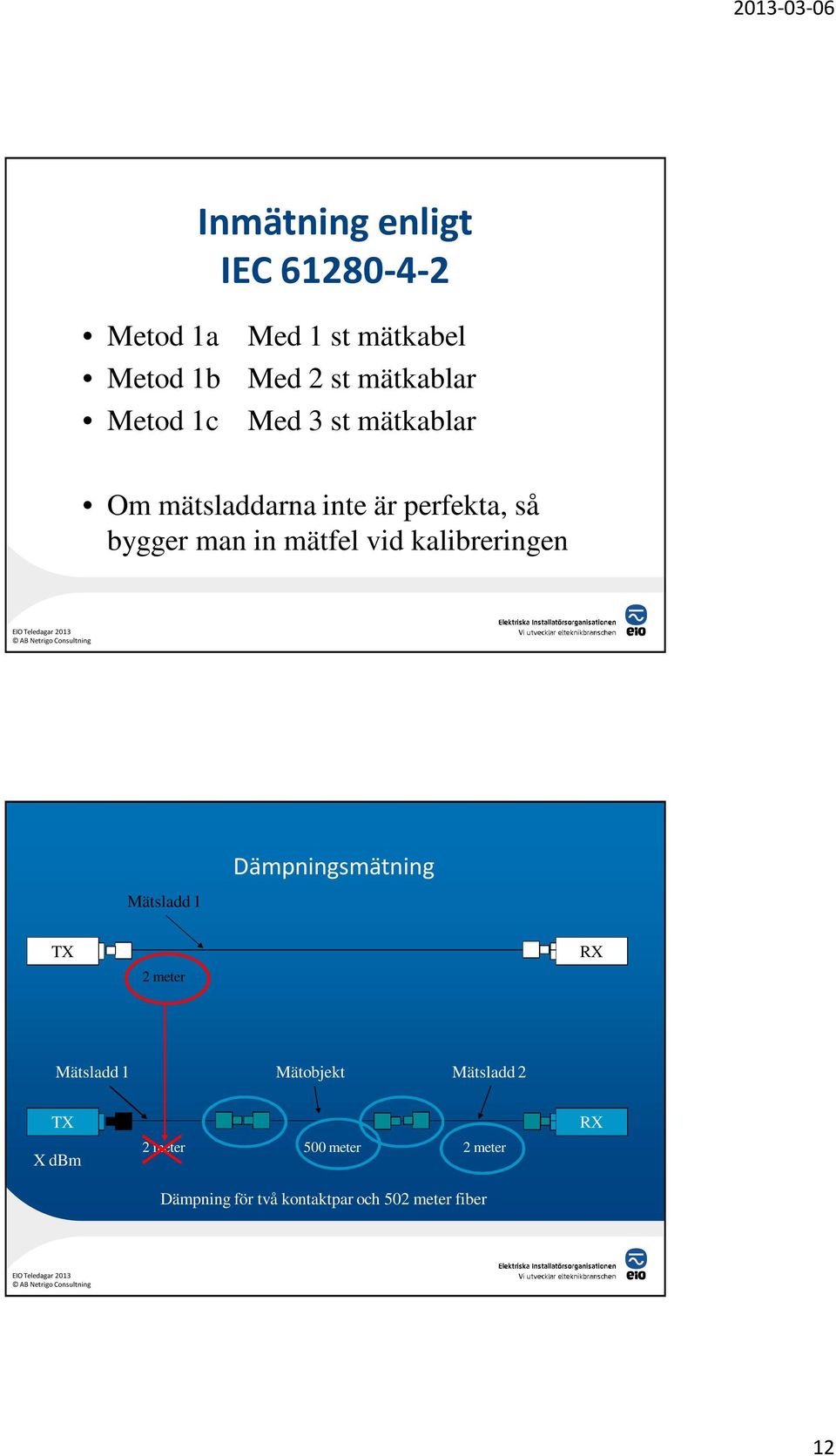

12 Inmätning enligt IEC Metod 1a Metod 1b Metod 1c Med 1 st mätkabel Med 2 st mätkablar Med 3 st mätkablar Om mätsladdarna inte är perfekta, så bygger man in mätfel vid kalibreringen Mätsladd 1 Dämpningsmätning TX 2 meter RX Mätsladd 1 Mätobjekt Mätsladd 2 TX X dbm 2 meter 500 meter 2 meter Dämpning för två kontaktpar och 502 meter fiber RX 12

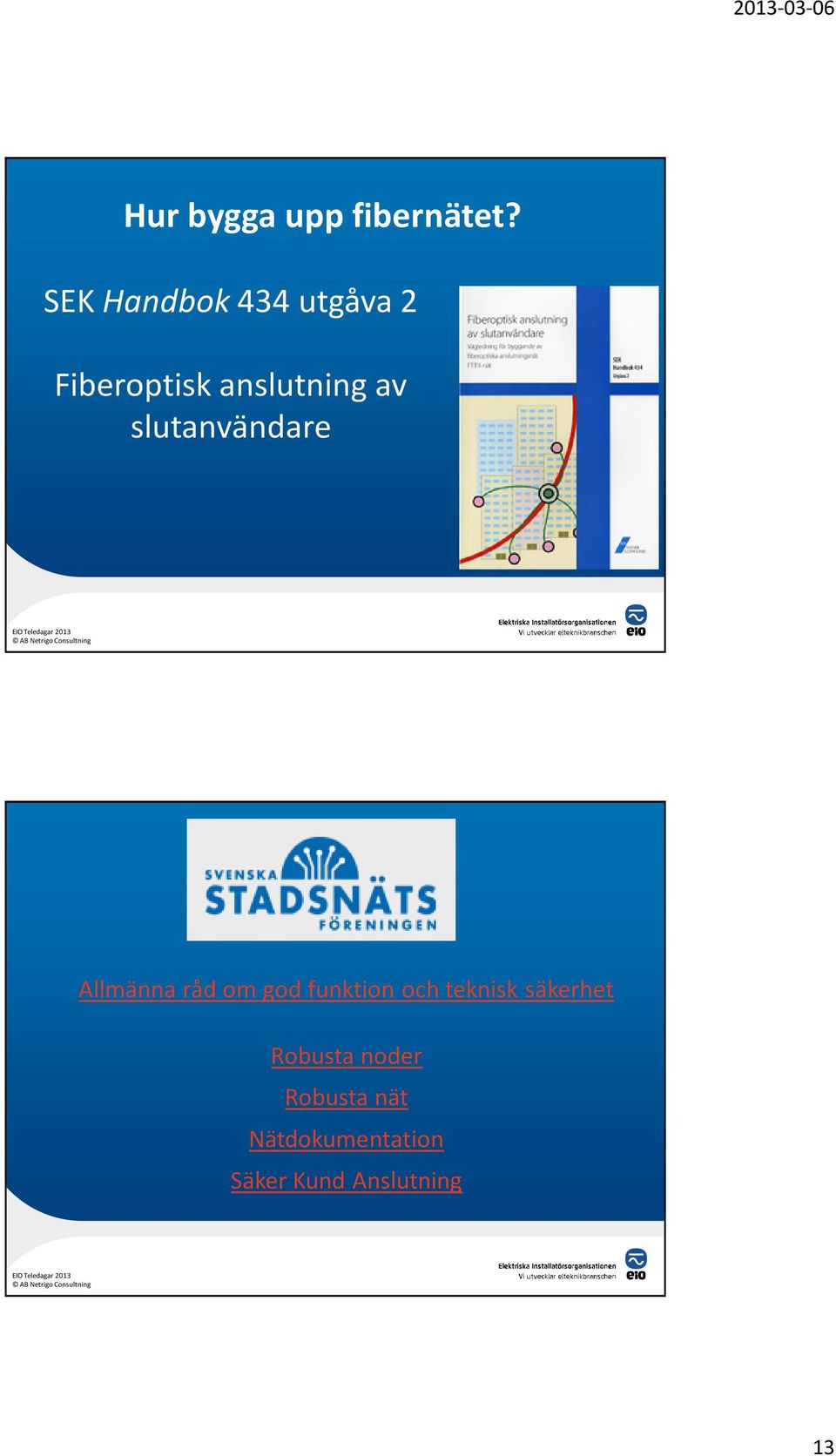

13 Hur bygga upp fibernätet? SEK Handbok 434 utgåva 2 Fiberoptisk anslutning av slutanvändare Allmänna råd om god funktion och teknisk säkerhet Robusta noder Robusta nät Nätdokumentation Säker Kund Anslutning 13

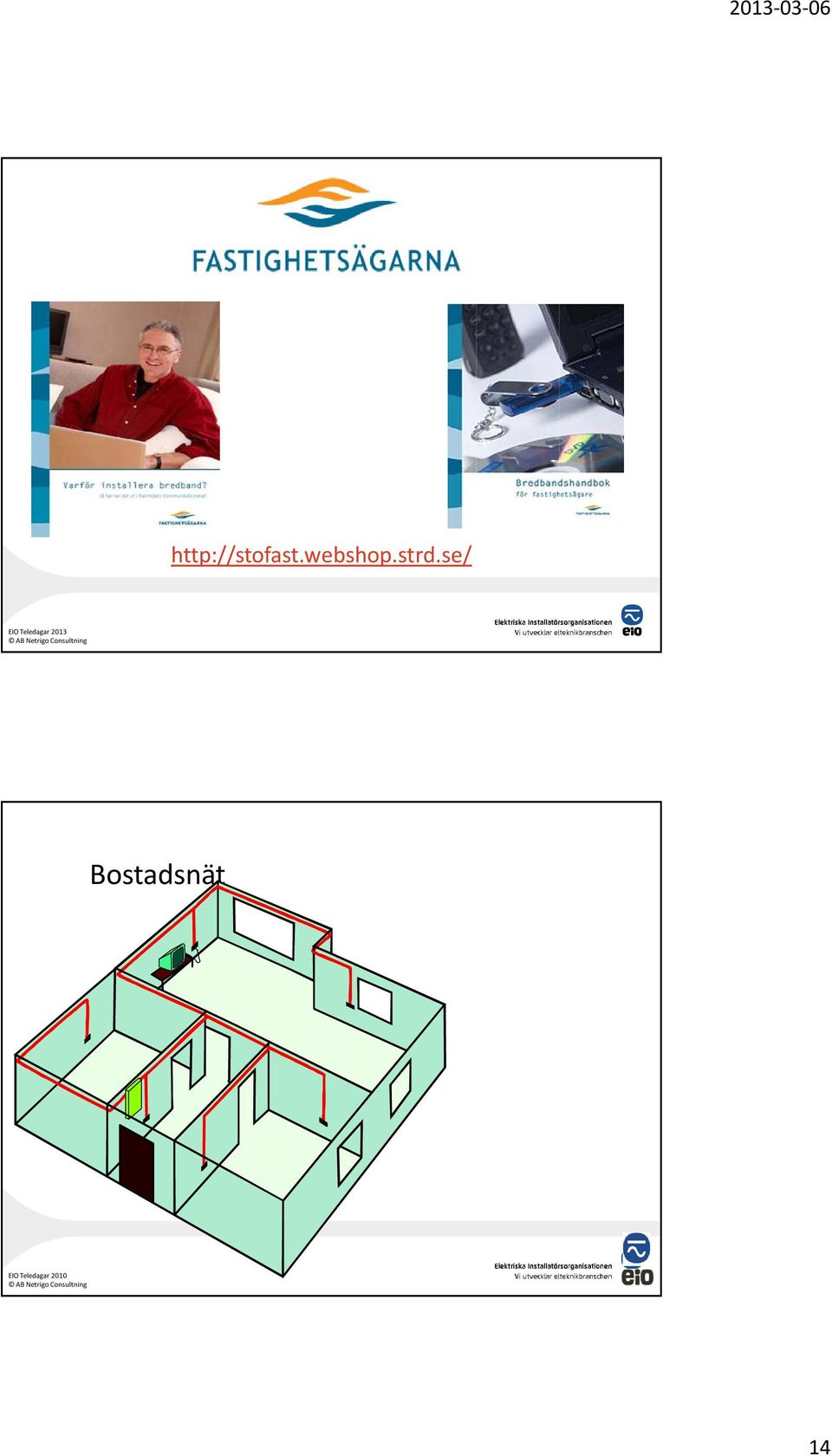

14 Bostadsnät EIO Teledagar

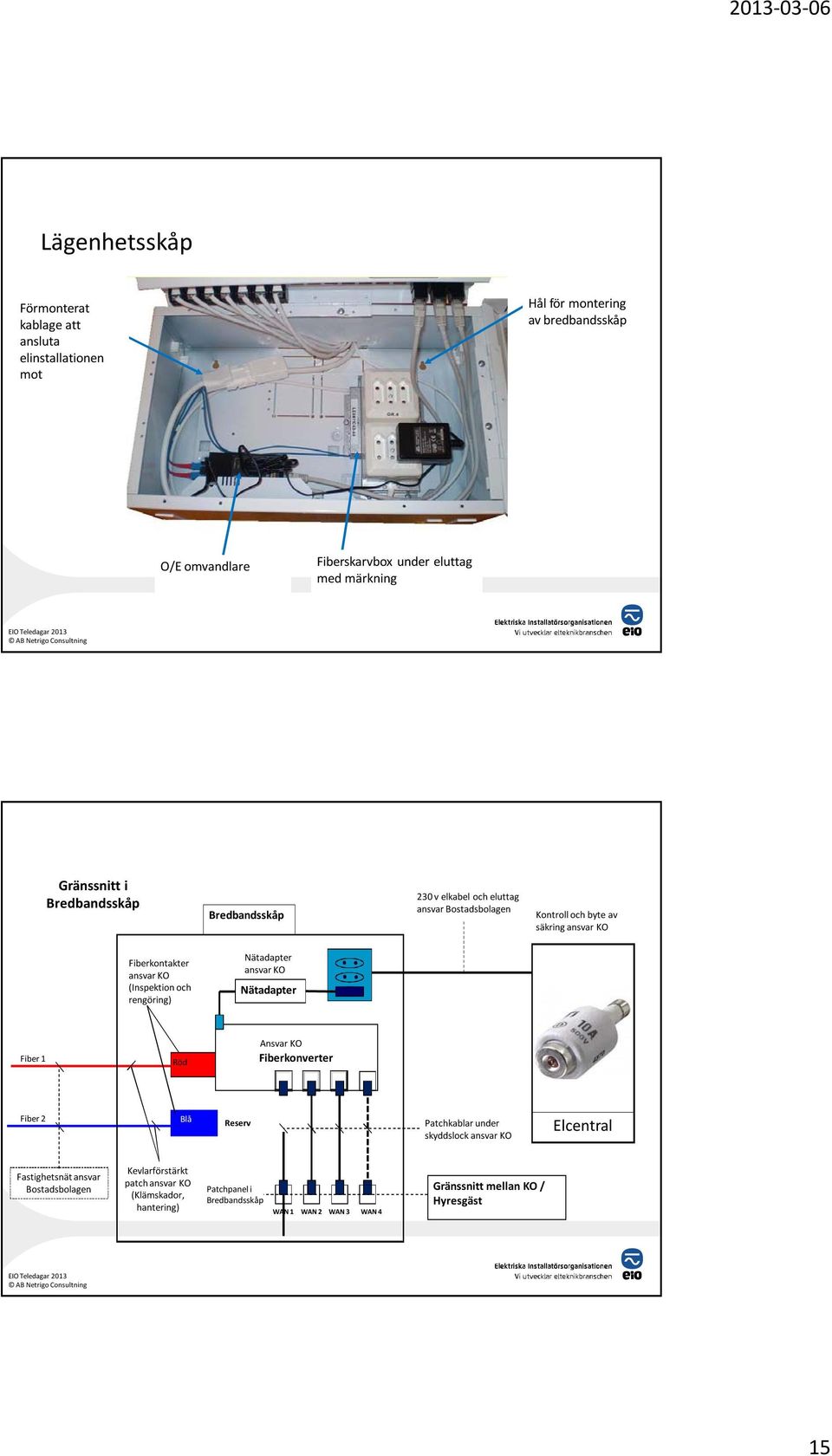

15 Lägenhetsskåp Förmonterat kablage att ansluta elinstallationen mot Hål för montering av bredbandsskåp O/E omvandlare Fiberskarvbox under eluttag med märkning Gränssnitt i Bredbandsskåp Bredbandsskåp 230 v elkabel och eluttag ansvar Bostadsbolagen Kontroll och byte av säkring ansvar KO Fiberkontakter ansvar KO (Inspektion och rengöring) Nätadapter ansvar KO Nätadapter Fiber 1 Röd Ansvar KO Fiberkonverter Fiber 2 Blå Reserv Patchkablar under skyddslock ansvar KO Elcentral Fastighetsnät ansvar Bostadsbolagen Kevlarförstärkt patch ansvar KO Patchpanel i (Klämskador, Bredbandsskåp hantering) WAN 1 WAN 2 WAN 3 WAN 4 Gränssnitt mellan KO / Hyresgäst 15

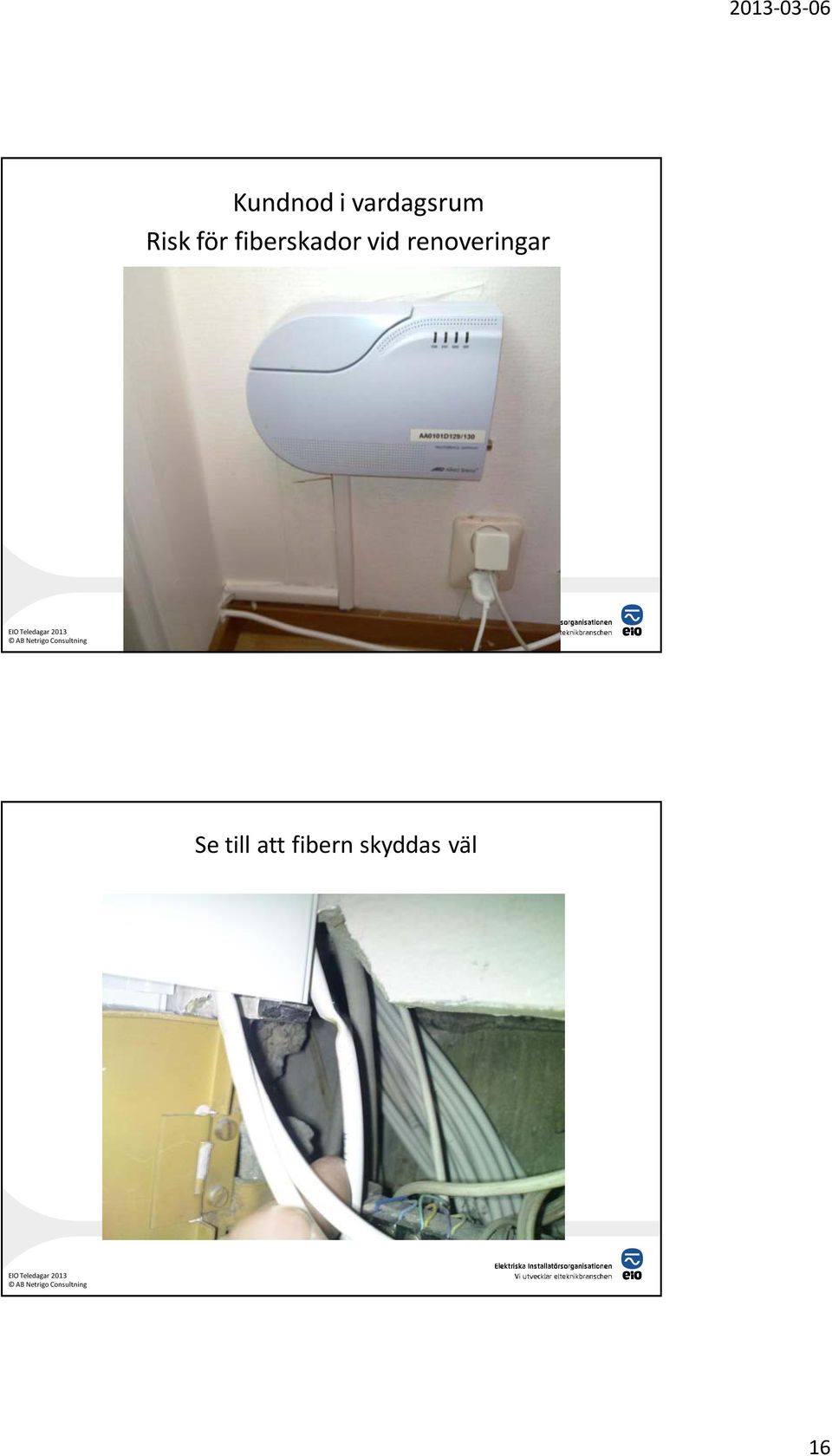

16 Kundnod i vardagsrum Risk för fiberskador vid renoveringar Se till att fibern skyddas väl 16

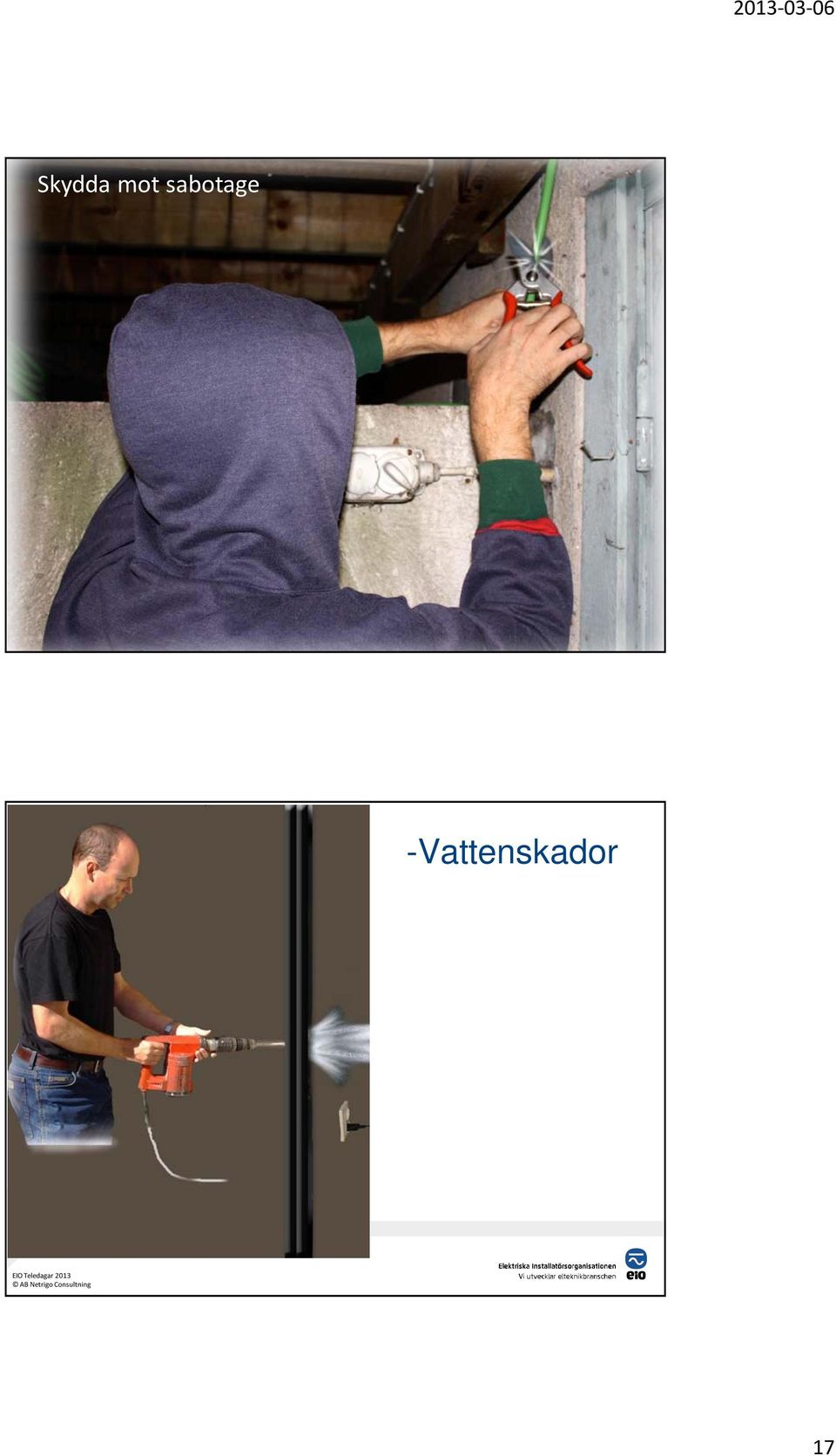

17 Skydda mot sabotage -Vattenskador 17

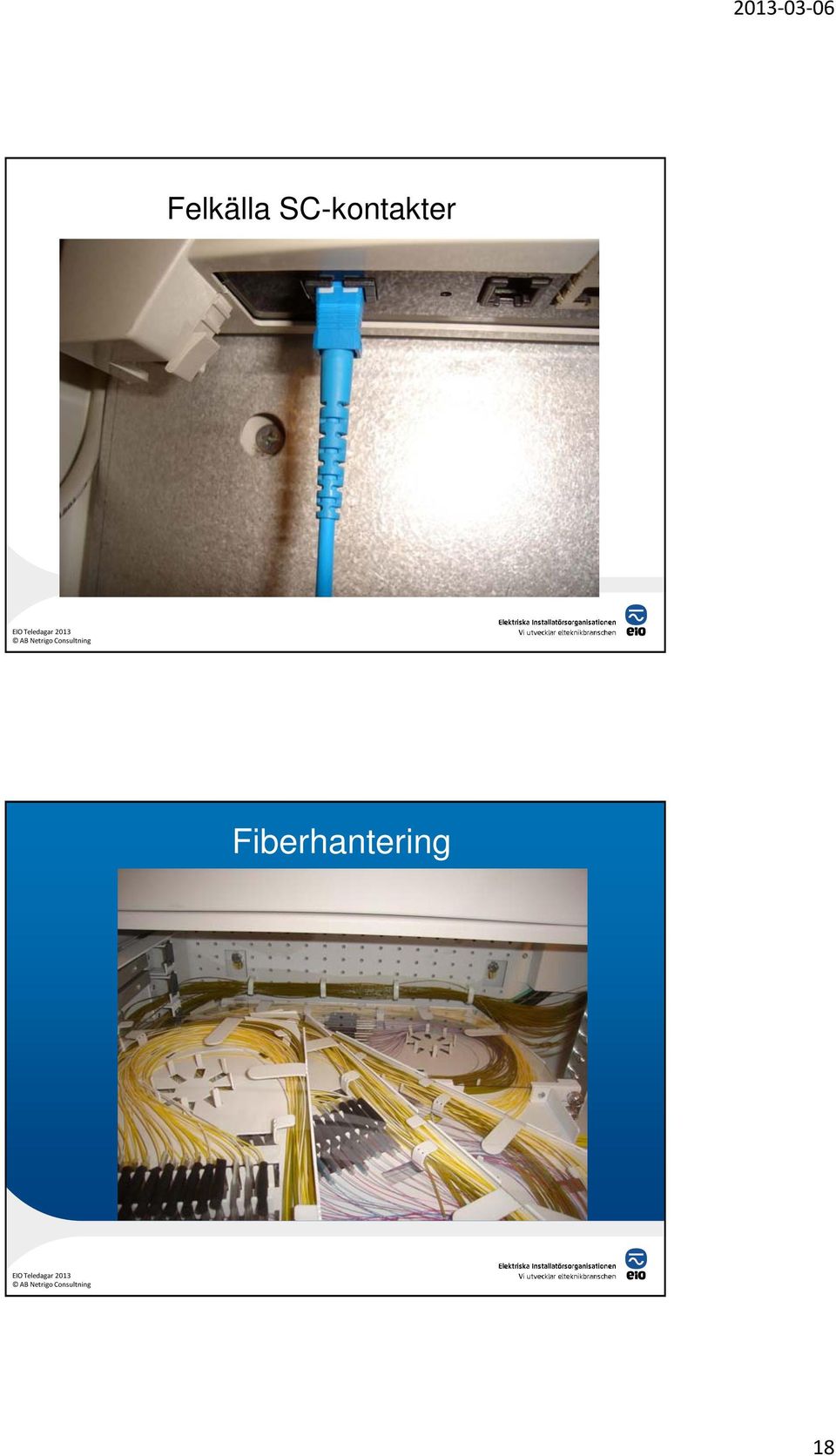

18 Felkälla SC-kontakter Fiberhantering 18

19 Anslutningsnod fiber genom Stadsnät 19

20 EUU:s utbildningar i fiberoptik EUU:s strategi för utbildning i fiberoptik 20

21 1 2 ÅR F Ä R D I G H E T S T R Ä N I N G CANT Fiber LAN Terminering fiber utbildningsbevis Skarvning och inläggning i ODF Mätning och verifiering av fiberoptiska nät Preparandkurs inför examination Certifierad fibertekniker CANT Fiber/LAN Kurslängd 6 dagar Kursmål Du får kunskaper för att kunna bygga och driftsätta moderna kommunikationsnät med både fiber och partvinnade nät. Genom att gå två av våra kurser, Datanät - Installation och Datanät - Driftsättning, får du kompletta kunskaper för att klara examinationen. Aktuella kurstillfällen och information om innehåll och pris hittar du under respektive kurs! Innehåll Block 1 (Datanät - Installation, 3 dagar) Block 2 (Datanät - Driftsättning, 3 dagar) Under block 2 finns möjlighet att genomföra examination för certifiering. Kabel-TV går allt mer mot att distribueras via andra media än koaxialkabel. Fiberlänkar med analoga överföringar har funnits länge, men nu distribueras även IP-TV med både fiber och partvinnad kabel. Samtidigt är bredbandsutbyggnaden till bostäder i full gång och där används såväl koaxialkabel som fiber och partvinnad kabel. För att möta marknadens utveckling har CANT tagit fram den här certifieringen för nät som ska uppfylla högt ställda krav för bredbandskommunikation till bostäder och företag. CANT certifierar antenntekniker och företag inom antenn och kabel-tv branschen, för mer information om CANT se 21

22 Terminering Fiber - Utbildningsbevis Kurslängd 1 dag Kursmål Du får kunskaper om den senaste standarden för hur kontaktytor ska bedömas, du får träna på att rengöra och inspektera SC och LC-kontakter både i UPC och i APC utförande Du får en översikt på olika FTTx-lösningar och grundläggande fiberteori. Innehåll - Grundläggande fiberteori - FTTx nät olika lösningar för fiberaccess - Hur går det att se om det är trafik i en fiberpatch - Hur testas en fiberlänk, vad är det för skillnad mellan optisk dämpning db och optisk effekt dbm - Märksystem av fiberuttag i ODF:er, olika lösningar. - Hur bedöms fiberkontakters renhet Alla som arbetar i fibernoder måste nu visa att de har rätt kompetens genom att genomgå ett prov. För att förbereda dig för provet har vi tagit fram en endagsutbildning där de viktigaste momenten gås igenom. Vid kursdagens slut får du möjlighet att avlägga prov för Incerts nya utbildningsbevis Preparandkurs Certifierad fibertekniker CFT Kurslängd 2 dagar Kursmål Du ska som flerårig fibertekniker få möjlighet att komplettera och fräscha upp dina kunskaper inför certifieringen för Certifierad Fibertekniker motsvarande INCERTs krav. Innehåll Certifieringen är en viktig värdemätare för personal, arbetsgivare, besiktningsmän/kontrollanter, nätansvariga, operatörer, teknikkonsulter och upphandlare. Kursen är en preparandkurs som kräver gedigna förkunskaper och består av 2 dagars teoretisk/praktisk genomgång inför examinationen med möjlighet att avlägga teoriprovet för Certifierad fibertekniker. Vi går igenom: Fiberteori och kabelkonstruktion Dokumentation Skarvning Mätning Terminering- och korskoppling Förläggning För att få certifikatet ska den sökande klara ett teoretiskt och ett praktiskt prov som omfattar dessa sex olika teknikområden. 22

23 Examination för Certifierad fibertekniker Kursmål Avlägga praktisk examination för Certifierad fibertekniker. Innehåll Under dagen får deltagarna genomföra den praktiska examinationen för Certifierad fibertekniker enligt INCERTs krav. Kunder kräver ett kompetensbevis Att vara CFT Certifierad fibertekniker innebär att du kan påvisa din kompetens inom fiberområdet för dina kunder. Dessutom börjar flera av slutkunderna kräva ett kompetensbevis i sina upphandlingar. Denna fibercertifiering genomförs både som ett teoretiskt prov och ett omfattande praktiskt prov för att säkerställa kompetensen. Här kan du ladda ner en broschyr om Certifierad fibertekniker. Målgrupp Teletekniker som arbetar med fiberoptiska installationercertifieringen är en viktig värdemätare för personal, arbetsgivare, besiktningsmän/kontrollanter, nätansvariga, operatörer, teknikkonsulter och upphandlare. Förkunskaper Förkunskaper motsvarande optofiber grundkurs påbyggd med flerårig vana och utbildning i vattentäta skarvningar av enkel samt ribbonfiber i Tykoflexboxar, inläggning av matarkabel direkt i ODF med montage i stativ, goda kunskaper i fibermätning med OTDR, skarvlägesmätning, totaldämpningsmätning samt slutmätning. Dokumentation av Bredbandsnät Projektering av nätet Bygghandlingar Utskarvningsplaner fibernät Relationshandlingar Förvaltning av nätet EUU har teleregistreringskurser 23

24 Nya standarden teleregistrering Gäller från 1 April 2006 SS Tidigare standarden behövde revideras Nya materiel på marknaden Ökad dataproduktion av dokumentation Bredbandsnäten behöver registreras Referensbeteckningssystemet SS-EN EUU har uppdateringskurser Nya benämningar 24

25 Fiberkablarna vägnätet Förbindelser = relationer 25

26 HÄSS1276 ODF + port Förbindelse typ 1 Lgh skåp Fiberuttag (+ konverter) Switch + port HAS 03 ODF + port Bostadsnät IP TV box Lägenhet Abonnent 26

27 Databas med teleregistrering Terminering Fiber 2012 ODF Optiskt Distributions Fält Baksida i ODF Baksida på framsidan Framsida i ODF Framsida på framsidan 27
