1 Att mäta är att veta! Jan-Erik Monié Monié Trading

2 Om Monié Trading Monié Trading har sedan 1987 alltid levererat med högsta kvalitet Proaktiv kundsupport i Sverige Lokal användarutbildning vid behov Fjärrsupport vid mjukvarufrågor på svenska 2

3 Vad mer Monié Trading har sedan 1987 alltid levererat med högsta kvalitet Kalibreringscertifikat med varje leverans "Certificate of Conformance Klart att använda direkt! Efterkalibrering Hanteras av oss genom våra återförsäljare 3

4 Garantier Rödlasrar (HiLite & VFI2), Effektmetrar, Ljuskällor samt Fiberidentifierare (OFI). Fem års garanti! Tre år för efterkalibrering! 4

5 Välja rätt mätverktyg!?

6 Välja rätt mätverktyg!? Vad behöver man tänka på? Smuts!? Felsökning & Kontroll Dokumentera & Analysera 6

7 Smuts! 7

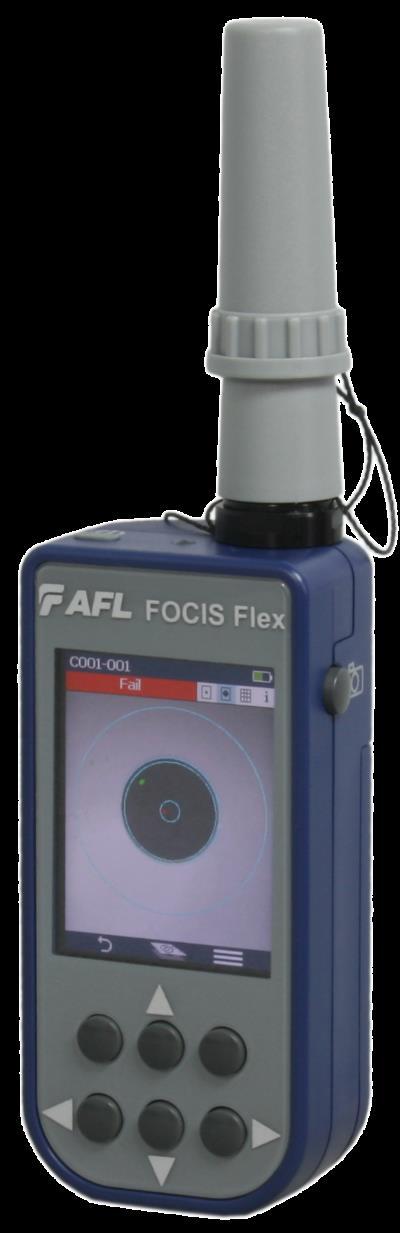

8 Är det rent? FOCIS Flex Inspektera kontakterna! Auto-Fokus och Auto-centrering Automatisk överföring av bilderna (WiFi/Blåtand) eller spara lokalt Automatisk validering om kontakten är bra eller ej! Används för: UPC & APC kontakter Korskopplingskablage ODF-boxar 8

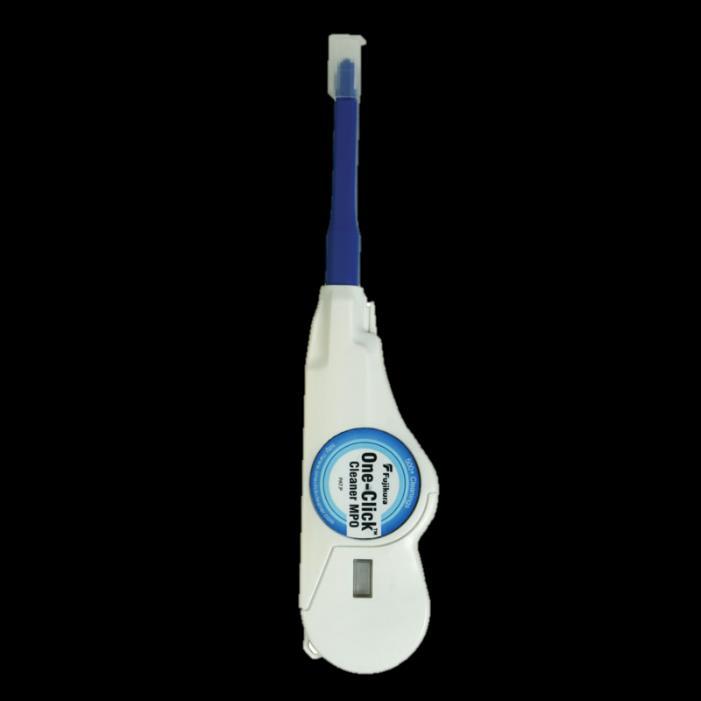

9 Göra rent! Rengöringsutrustning OneClick / MPO Cleaner Rengör enkelt kontakterna! Ett klick så är det rent Samma till både kablar och ODF Finns för alla kontakttyper Lätt att alltid ha med sig Renhet är en färskvara! 9

10 Är det rätt korskopplat? Rödlaser / Felfinnare HiLite och VFI2 Felfinnare med synligt rött laserljus 6km i MM eller SM fiber Ofarliga för ögat, max uteffekt 1mW Kompakt utformning Universaladapter för snabb & enkel inkoppling Lätta att alltid ha med sig 10

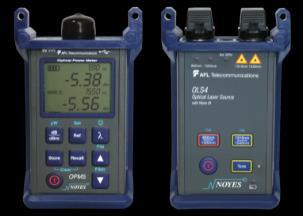

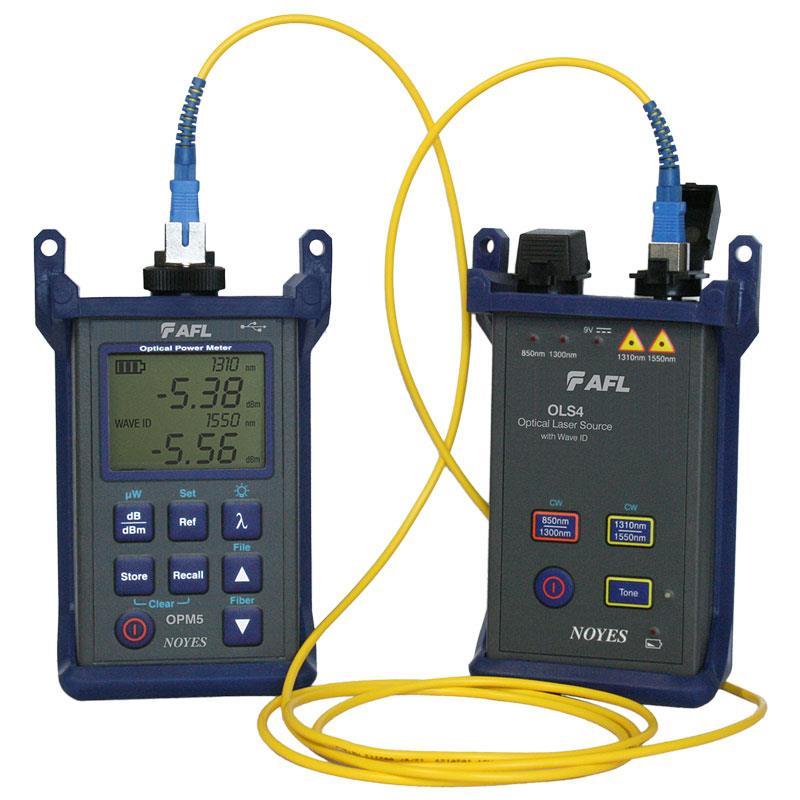

11 Kommer det något ljus? db mätare Ljuskälla & Effektmätare (OLS/OPM) Enkla att använda Multimode- och/eller Singelmodefiber Finns med eller utan minne 11

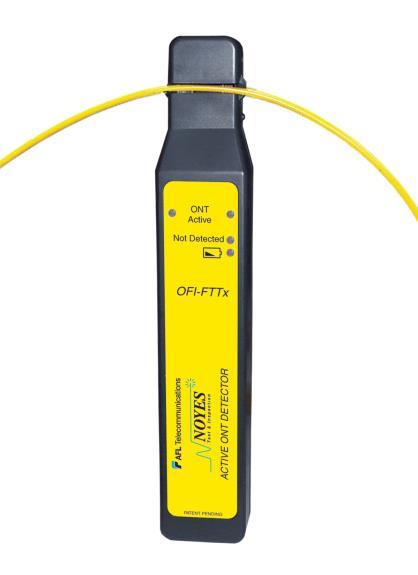

12 Tar jag rätt fiber? Fiberidentifierare Fiberidentifierare (OFI) Enkel att använda Känner av en aktiv fiber samt ljusets riktning Identifierar trafik och identifieringston Avsedd för 250µm, 900µm, ribbon samt 2mm och 3mm mantlad fiber 12

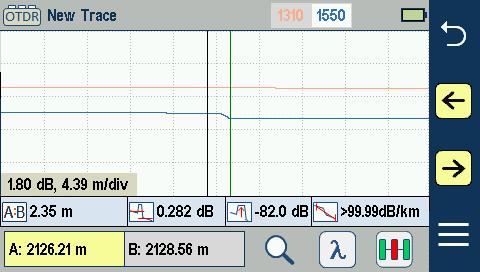

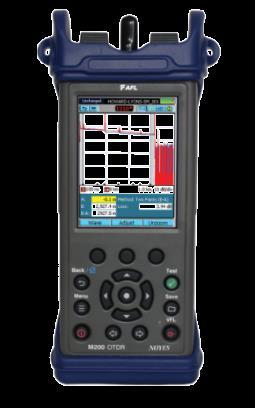

13 OTDR & felfinnare i fickformat 13

14 OTDR & felfinnare i fickformat SmartAuto gör mätningen åt dig! 14

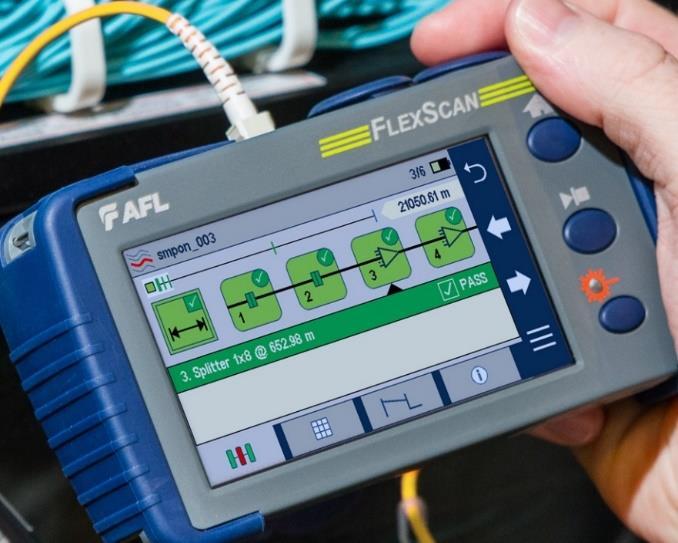

15 Leveransmätning & kontroll FlexScan-100 Kostnadseffektiv OTDR med extra allt i fickformat! SmartAuto gör mätningen åt dig! OTDR 1310/1550nm med 32dB dynamik Eller upp till c:a 150km Ljuskälla Effektmätare Rödlaser 0,8 meter event dead zone! Startar direkt och har 12 timmar batteritid 15

16 Leveransmätning & kontroll FlexScan-304 SmartAuto gör mätningen åt dig! OTDR för LIVE fiber & PON OTDR 1310/1550/1650nm med 37dB dynamik Eller upp till c:a 180km Ljuskälla Effektmätare Rödlaser 0,8 meter event dead zone! Startar direkt och har 12 timmar batteritid 16

17 Accessnät / Transportnät FlexTester OTDR OFL280 / FLX380 Allt-i-Ett för SM-fiber! OTDR med 34/42dB dynamik (c:a km) Ljuskälla Effektmätare Rödlaser Mäter genom passiva optiska splitters (PON) (FLX380 upp till 128 fibrer) Mäter även på aktiv fiber (-x03) Lika tydlig display utomhus i starkt solljus! 17

18 LinkMap Visualisera ditt fibernät! LinkMap finns att få till OTDR OFL280 samt FLX380 Nu kan även nybörjare felsöka som proffsen gör! Färgkodade ikoner indikerar bra/dåliga svetsar, kontakter, splitters, macro bends eller avbrott. Möjligt att även sätta egna gränsvärden för Pass/Fail 18

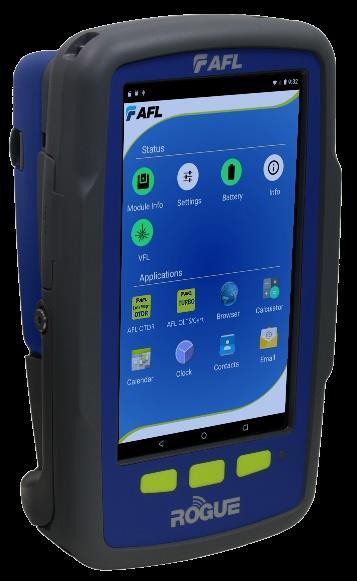

19 ROGUE OTDR & ib1 Rogue OTDR & ib1 Rogue OTDR modul MM och/eller SM 850/1300nm & 1310/1550nm Laserljuskälla db-mätare Rödlaser LinkMap för automatisk Pass/Fail TrueEvent analys Proaktiv dokumentation i aeros 19

20 Bidirektionell Certifiering Rogue & aeros Dubbelriktad certifiering Singelfiber Dubbelfiber typ ComHem Inga knappar Molntjänst Tilldelar projekten över nätet Bidirektionell dämpnings och längdmätning samt ORL Automatisk Pass/Fail analys 20

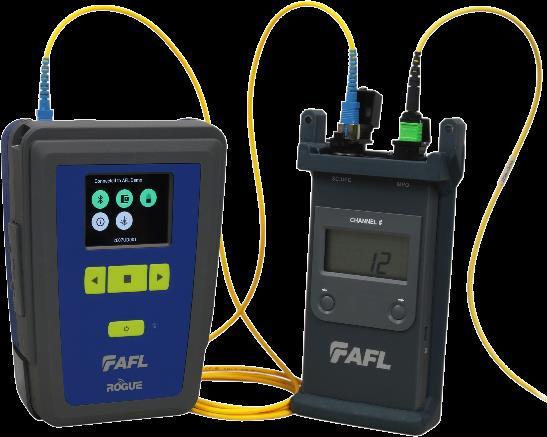

21 MPO Switch MPO switch Multi-Fiber switch MPO Upp till 12-fibrer MM eller SM Bidirektionell Gör om ditt vanliga fiberinstrument till MPO Full integration med Rogue 21

22 Dokumentera & analysera Mätpuck / Fiberring skall ALLTID användas! 22

23 Dokumentera & analysera Mätpuck / Fiberring Alltid vid OTDR mätningar Framhäver första kontakten i objektet Sliter mindre på kontakten i OTDR 150m, 500m eller 1000m Rekommenderar oftast 150m Multimode- eller Singelmodefiber Alla kontakttyper och kombinationer 23

24 För mer information Monié Trading Båtsbacksvägen Bålsta e-post: Mobil:

25 Hands-On!
