1 Rätt underhåll ren vinst! Patrik Reuterswärd Georange 2013 Luleå 11/5/2013 Presentation by Swerea KIMAB 1

2 Fem forskningsinstitut Swerea IVF Industriell produktframtagning, textil, polymerer, keramer. Swerea KIMAB Materialanvändning, materialoch processutveckling, korrosion. Swerea MEFOS Processmetallurgi, värmning, bearbetning, miljöteknik och energieffektivisering för järnoch basmetallindustrin. Swerea SICOMP Kompositmaterial, processoch produktutveckling. Swerea SWECAST Gjutna metaller produkt, material, process och miljöutveckling. 11/5/2013 Presentation by Swerea KIMAB 22

3 Introduktion: Korrosion och Rostskyddsmålning Kampen mot korrosion! Forskningsresultat: Optimalt underhåll Gamla objekt Optimalt underhåll 11/5/2013 Presentation by Swerea KIMAB 3

4 Korrosion kostar 3 % av BNP - Genom att bekämpa korrosion kan kostnaderna reduceras med 30 % 11/5/2013 Presentation by Swerea KIMAB 4

5 Målet 1. Säkerhet, olyckor, utsläpp 2. Hållbart samhälle 3. Minska korrosionens kostnder med 30 % När? 1. Förstudie, planering 2. Konstruktion 3. Upphandling 4. Utförande 5. Under drift/produktion 6. Underhåll Presentation by Swerea KIMAB 5

6 Bekämpa korrosionens kostnader! - 8 viktiga verktyg 11/5/2013 Presentation by Swerea KIMAB 6

7 1. Utbildning kunskap erfarenhet och skicklighet EN ISO12944 Inköp, upphandling Konstruktion och materialval Ytbehandlingskonsulter Certifierade av företag and personal som utför förbehandling och målning Certifierade inspektörer: NACE FROSIO 11/5/2013 Presentation by Swerea KIMAB 7

8 2. Konstruera mot korrosion ( EN ISO ) Korrosivitetsklasser/kategorier: C1 C5-M, Im 1-3 Hållbarhet för färgsystem: Low (L), Medium (M) and High (H) Val av material och konstruktion - Stående vatten - Fukt, Kondens - Salt och smuts Val av färgsystem 11/5/2013 Presentation by Swerea KIMAB 8

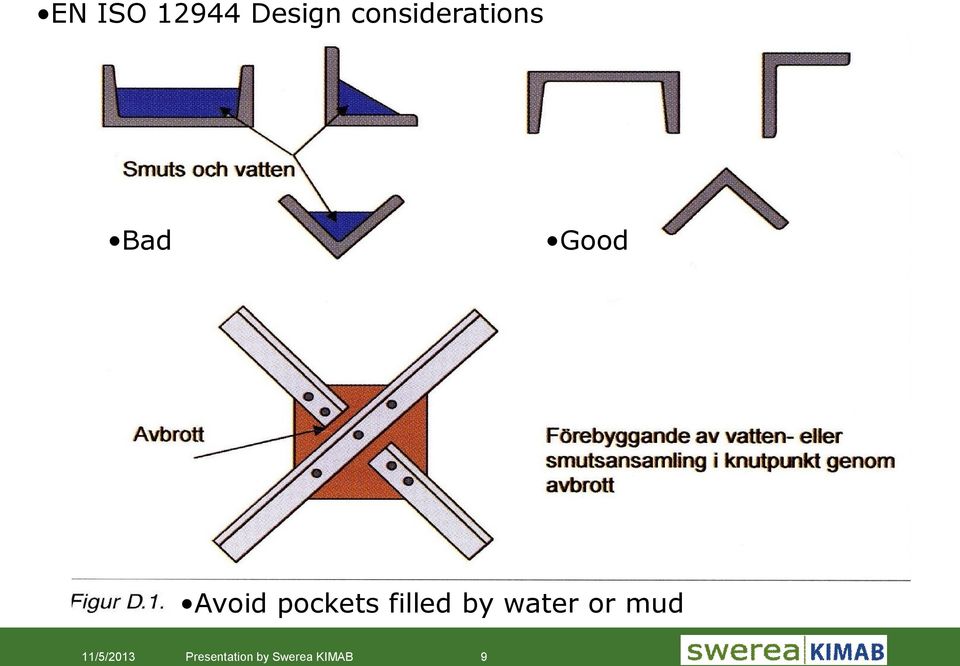

9 EN ISO Design considerations O Bad Good Avoid pockets filled by water or mud 11/5/2013 Presentation by Swerea KIMAB 9

10 EN ISO Design considerations Bad Good 11/5/2013 Presentation by Swerea KIMAB 10

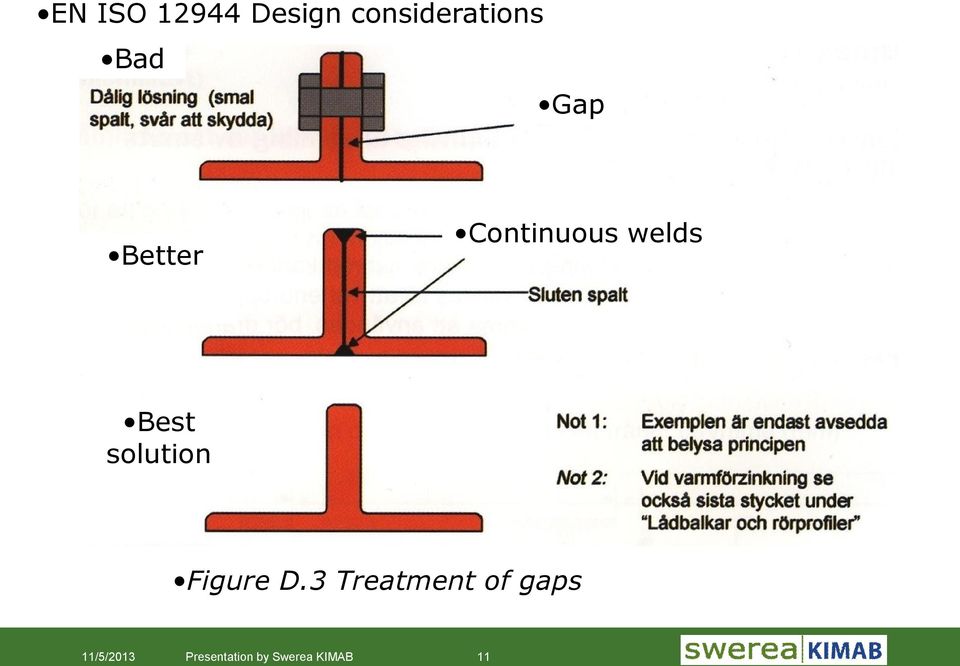

11 EN ISO Design considerations Bad Gap Better Continuous welds Best solution Figure D.3 Treatment of gaps 11/5/2013 Presentation by Swerea KIMAB 11

12 EN ISO Design considerations Protective coating Sharp edge Bad Better Good Figure D.5 Avoid sharp edges 11/5/2013 Presentation by Swerea KIMAB 12

13 EN ISO Design considerations Bad Better Good Figure D.6 Avoid weld defects 11/5/2013 Presentation by Swerea KIMAB 13

14 P3 EN ISO /5/2013 Presentation by Swerea KIMAB 14

15 2. Konstruera mot korrosion Tillgänglighet Spalter Förhindra ansamling av smuts och vatten Kanter Svetsfel Skruvförband Notches Förstyvningar Förhindra galvanisk korrosion 11/5/2013 Presentation by Swerea KIMAB 15

16 Val av målning Durability classes: Low (up to 5 years) Medium (5-15 years) High (> 15 years) EN ISO Relative cost of first paintings (estimate) Low 80 % Medium 100 % Annual cost = paint cost/durability High 120 % Annual cost: high < medium < low 11/5/2013 Presentation by Swerea KIMAB 16

17 2. EN ISO Selection of paint systems 11/5/2013 Presentation by Swerea KIMAB 17

18 3. EN and ISO Standards (examples) EN 1090 Design (Europe) ISO Corrosion protection of steel structures by protective paint systems ISO Pretreatment Assessment standards: ISO or ISO Degree of cleanliness ISO Surface roughness profile ISO Surface cleanliness: soluble salts ISO 2808 and ISO Dry film thickness ISO 4628 Adhesion of coatings ISO Porosity by high voltage testing 11/5/2013 Presentation by Swerea KIMAB 18

19 4. Specifikationer Myndigheter Branschgemensamma Företag Färgleverantörer Konsulter för specifikt objekt - Anpassa till gruvindustri! 11/5/2013 Presentation by Swerea KIMAB 19

20 5. Kontroll och inspektion EN ISO Exempel offshore NORSOK (Norwegian standard M-501) 11/5/2013 Presentation by Swerea KIMAB 20

21 Bad surface preparation EN ISO Sa 2½ / SSPC SP10 11/5/2013 Presentation by Swerea KIMAB 21

22 Coating thickness measurement 11/5/2013 Presentation by Swerea KIMAB 22

23 Holiday detection by high Voltage 11/5/2013 Presentation by Swerea KIMAB 23

24 Bresle salt test after paint removal 11/5/2013 Presentation by Swerea KIMAB 24

25 Åtta verktyg för att bekämpa korrosionens kostnader 1. Utbildning, kunskap, certifiering 2. Konstruera mot korrosion 3. Standarder 4. Specifikationer 5. Kontroll och inspektion! 6. Korrosionsskydd 7. Upphandlingsteknik/inköpsstöd 8. Underhållsstrategi kan hjälpa till! 11/5/2013 Presentation by Swerea KIMAB 25

26

27 Forskningsresultat: gamla objekt gamla färger Fortfarande en vital del av vårt stamnät Kraftledning (1935) 11/5/2013 Presentation by Swerea KIMAB 27

28 Modern steel bridges /5/2013 Presentation av Swerea KIMAB 28

29 11/5/2013 Presentation av Swerea KIMAB 29

30 Nymålning Kalkylering vid nymålning behövs inte Initial kostnad för korrosionsskydd kan slås ut på förväntad livslängd Underhåll Underhåll är val mellan hel ommålning och bättring Optimalt underhåll kräver oftast kalkylering 11/5/2013 Presentation av Swerea KIMAB 30

31 Nymålning System från BSK, Korrosivitet C5 Hållbarhet Hög Initial kostnad % Underhåll A. Ursprungligt system Hel ommålning % B. Enklare underhåll för att skjuta upp hel ommålning Budget blir i relation till hel ommålning - Kortare driftstopp? 11/5/2013 Presentation av Swerea KIMAB 31

32 En rostfläck på fel ställe Ska hela bron målas om? 11/5/2013 Presentation by Swerea KIMAB 32

33 Problem för underhåll: 1. Svårmålad konstruktion och yta 2. Penetration i spalter och nitförband 3. Rost 4. Gammal färg 5. Beständig täckfärg 11/5/2013 Presentation by Swerea KIMAB 33

34 Forskningsresultat: Optimal skötsel Mycket lite stöd av standarder Kalkylering av framtida kostnader och val av strategi Budget för underhåll Åtgärder för att skjuta upp större underhåll Speciella färgsystem för underhåll Stor potential för att kunna minska underhållskostnaderna Alla objekt är individuella 11/5/2013 Presentation by Swerea KIMAB 34

35 En helgdag från 70-talet all övermålad yta rostig, men original målning (1935) i bra skick! 11/5/2013 Presentation by Swerea KIMAB 35

36 Kraftledning 2 (1935) med blymönja och pansar aluminium täckfärg Original painting 1935, repainted about 1970 Repainted and still in good shape no rust at welds! 11/5/2013 Presentation by Swerea KIMAB 36

37 Problem vid underhåll Inträngning i poröst underlag och spalter Inträngning i rost Inträngning och förstärkning av gamla färglager Beständig och antikvarisk täckfärg från 1935 Slutsats: endast en lämplig produkt med extremt god penetration 11/5/2013 Presentation by Swerea KIMAB 37

38 Frågan är Kan användning av gamla färgtyper idag ge lägre underhållskostnad? 11/5/2013 Presentation by Swerea KIMAB 38

39 Frågan är - Ja, om. hel ommålning inte är möjlig hel ommålning blir orimligt dyr om bara ett litet område behöver åtgärdas om man inte kräver originalsystem och förväntar sig samma hållbarhet 11/5/2013 Presentation av Swerea KIMAB 39

40 Tvättning med hetvatten 800 bar 11/5/2013 Presentation by Swerea KIMAB 40

41

42 Exempel av underhåll 22 m Klockslag Förbehandling 8-10 Isotrol grund Isoguard Pansar Aluminium Isoguard Pansar mellanfärg Isoguard Pansar Aluminium dag 2 2,5 m 11/5/2013 Presentation by Swerea KIMAB 42

43 11/5/2013 Presentation by Swerea KIMAB 43

44 11/5/2013 Presentation av Swerea KIMAB 44
